施工过程中如条件合适，应尽量将临时支护与永久支护 结合采用。
3

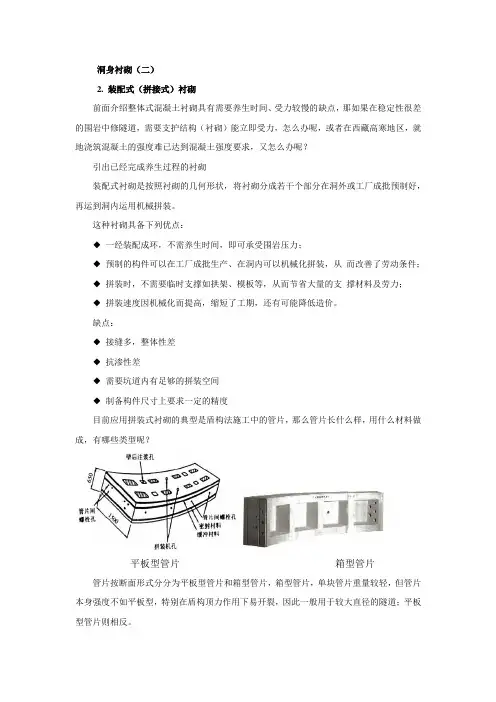

隧道支护与衬砌
一、锚喷支护
锚喷支护：是一种组合支护，它是将喷射混凝土、锚杆、 钢筋网喷射混凝土、钢纤维、钢拱架组合起来的支护形 式。可以根据不同围岩的稳定状况，采用锚喷支护中的 一种或几种结构的组合。锚喷支护是目前通常采用的一 种围岩支护手段。采用锚喷支护可以充分发挥围岩的自 承能力，并有效地利用洞内的净空，既提高了作业的安 全性，又提高了作业效率；它能适应软弱岩层和膨胀性 岩层中隧道的开挖；它能用于整治坍方和隧道衬砌的裂 损。
18
隧道支护与衬砌
（一）喷射混凝土支护 喷射混凝土原料及配合比： 外加剂主要是速凝剂，应采用符合质量要求，并对人体
危害性很小的外加剂。掺外加剂之前，应做与水泥的相 溶性试验及水泥净浆速凝效果试验，初凝不应大于5min， 终凝不应大于10min，注意速凝剂平时保持干燥勿受潮 变质。在喷射混凝土中添加速凝剂的目的是使喷射混凝 土速凝，以减少回弹量及早强。因此，掺外加剂后的喷 射混凝土性能必须满足设计要求。一般速凝剂最佳掺量 约为水泥重量的2%～4%，实际使用时拱部可用2%～4%， 边部可用2%，过多的掺量对喷射混凝土反而不利。
围岩的变形是个动态过程。对于坚硬稳固的围岩，开挖成 洞后其强度足以承受重分布后的应力，因而不致失稳。但 对于破碎、软弱围岩，开挖后随着暴露时间的增加，变形 随着发展，就会造成失稳。尤其是在隧道拱部、洞口、交 叉洞以及围岩呈大面积平板状且结构面发达的部位，更易 失稳。
1
隧道支护与衬砌
为了有效地约束和控制围岩的变形，增强围岩的稳定性， 防止塌方，保证施工和运营作业的安全，必须及时、可 靠地进行人工支护，人工支护通常又分为一次支护（初 期支护）和二次支护（衬砌）两大类。按使用目的和时 间又分为临时支护和永久支护，临时支撑的功能是作为 辅助开挖结构，或作为过渡结构，特别是用于控制局部 塌落等，当临时支撑的任务完成后常被拆除。永久支护 一般是指混凝土衬砌。
17
隧道支护与衬砌
（一）喷射混凝土支护 喷射混凝土原料及配合比： 为保证喷射混凝土的强度和减少施工作业时的粉尘，以
及减少混凝土硬化时的收缩裂纹，应采用坚硬耐久的中、 粗砂，细度模数一般宜大于2.5，含水率宜控制在5%～7 %，若超过7%，喷射时易造成堵管。 为保证喷射混凝土正常凝结和硬化，保证强度和稳定性， 饮用水可作喷射用水，不得使用污水以及PH值小于4的 酸性水和含硫酸盐量(SO4计算)超过水量1%的水，也不 得使用含有影响水泥正常凝结与硬化的有害物质的水。
15
人 工 喷 射 混 凝 土 的 场 景
16
隧道支护与衬砌
（一）喷射混凝土支护 喷射混凝土原料及配合比： 喷射混凝土的原材料包括:水泥、碎石或卵石(砾石)、
砂、水和外加剂(速凝剂)等。 优先选用425号以上的普通硅酸盐水泥，其次是矿渣硅
酸盐水泥和火山灰质硅酸盐水泥；在地质条件复杂的隧 道中应用早强水泥；使用前均应做强度鉴定试验。 为防止喷射混凝土过程中的堵塞管道，减少回弹量及保 证混凝土支护结构的强度，应采用坚固耐久的碎石或卵 石，粒径不宜大于15mm(细卵石好)。
4
隧道支护与衬砌
一、锚喷支护
锚喷支护包括：喷射混凝土支护、锚杆支护、喷射混凝 土锚杆联合支护、喷射混凝土钢筋网联合支护、喷射混 凝土与锚杆及钢筋网联合支护、喷钢纤维混凝土支护、 喷钢纤维混凝土锚杆联合支护，以及上述几种类型加设 型钢（或钢拱架）而成的联合支护。前五种为常用的基 本类型，后两类较少使用。
5
6
7
பைடு நூலகம்
8
9
隧道支护与衬砌
锚喷支护优越性：
能及时支护和有效地控制围岩的变形 ，防止岩块坠落 和坍塌的产生，充分发挥围岩的自承能力 ；
能大量节省混凝土、木材和劳动力，加快施工进度，工 程造价可大幅度降低，并有利于施工机械化程度的改进 和劳动条件的改善等。
是一种符合岩体加固原理的积极支护方法，加固体具有 良好的物理力学性能。即它能及时地支护和加固围岩， 与围岩密贴并封闭岩体的张性裂隙和节理，加固围岩结 构面，有效地发挥和利用岩块问的镶嵌咬合和自锁作用， 从而提高岩体自身的强度、自承能力和整体性。
有时仅仅采用喷混凝土、锚杆及钢支撑等一般人工支护 方法不能保证坑道的稳定时，还需要采取辅助的支护措 施，如小导管注浆、管棚、锁脚锚杆、围岩注浆等支护 方式。这是提高围岩自支护能力的重要措施。一般说， 这种人工支护的措施，多数是在地质条件差的情况时采 取的。
2
隧道支护与衬砌
支护的合理选用与围岩的稳固程度有关。一般说来，Ⅰ 级围岩不需临时支护；Ⅱ级围岩采用锚杆支护；Ⅲ～IV 级围岩采用喷射混凝土支护、锚杆喷混凝土联合支护、 锚杆钢筋网喷混凝土联合支护；Ⅴ级围岩采用喷射混凝 土钢支撑联合支护或其他支撑支护；Ⅵ级围岩采用木、 钢、钢木混合支撑或钢筋混凝土支撑。对于Ⅰ～Ⅱ级围 岩，可以先挖后支，支护距开挖面距离一般不宜大于 5～10m；Ⅳ～Ⅴ级围岩随挖随支，支护需紧跟工作面； Ⅴ～Ⅵ围岩先支后挖。
隧道支护与衬砌
概述：
隧道施工在地层中开挖出导坑后，出现了岩壁临空面，改 变了围岩的应力状态，产生了趋向隧道内的变形位移。同 时，由于开挖扰动以及随时间推移的变形量的增长，又降 低了围岩的强度。当围岩应力超过围岩强度时，围岩的变 形发展过大，从而造成失稳；其表现通常为围岩向洞内的 挤入、张裂、沿结构面滑动，甚至最后发生坍塌。
（一）喷射混凝土支护
喷射混凝土的作用与效果：
12
隧道支护与衬砌
喷射混凝土的作用与效果：
13
隧道支护与衬砌
（一）喷射混凝土支护
喷射混凝土的工艺与流程：有干喷、潮喷、湿喷和混合 喷四种。它们之间的主要区别是：各工艺流程的投料程 序不同，尤其是加水和速凝剂的时机不同。
14
隧道支护与衬砌
（一）喷射混凝土支护
10
隧道支护与衬砌
锚喷支护优越性：
支护结构柔性好，它能同围岩共同变形，构成一个共同 工作的承载体系。在变形过程中，它能调整围岩应力， 抑制围岩变形的发展，避免岩体坍塌的产生，防止过大 的松散压力出现。锚喷支护结构不再把围岩仅仅视作荷 载(松散压力)，同时还把它视为承载结构的组成部分。
11
隧道支护与衬砌
3
隧道支护与衬砌
一、锚喷支护
锚喷支护：是一种组合支护，它是将喷射混凝土、锚杆、 钢筋网喷射混凝土、钢纤维、钢拱架组合起来的支护形 式。可以根据不同围岩的稳定状况，采用锚喷支护中的 一种或几种结构的组合。锚喷支护是目前通常采用的一 种围岩支护手段。采用锚喷支护可以充分发挥围岩的自 承能力，并有效地利用洞内的净空，既提高了作业的安 全性，又提高了作业效率；它能适应软弱岩层和膨胀性 岩层中隧道的开挖；它能用于整治坍方和隧道衬砌的裂 损。
18
隧道支护与衬砌
（一）喷射混凝土支护 喷射混凝土原料及配合比： 外加剂主要是速凝剂，应采用符合质量要求，并对人体
危害性很小的外加剂。掺外加剂之前，应做与水泥的相 溶性试验及水泥净浆速凝效果试验，初凝不应大于5min， 终凝不应大于10min，注意速凝剂平时保持干燥勿受潮 变质。在喷射混凝土中添加速凝剂的目的是使喷射混凝 土速凝，以减少回弹量及早强。因此，掺外加剂后的喷 射混凝土性能必须满足设计要求。一般速凝剂最佳掺量 约为水泥重量的2%～4%，实际使用时拱部可用2%～4%， 边部可用2%，过多的掺量对喷射混凝土反而不利。
围岩的变形是个动态过程。对于坚硬稳固的围岩，开挖成 洞后其强度足以承受重分布后的应力，因而不致失稳。但 对于破碎、软弱围岩，开挖后随着暴露时间的增加，变形 随着发展，就会造成失稳。尤其是在隧道拱部、洞口、交 叉洞以及围岩呈大面积平板状且结构面发达的部位，更易 失稳。
1
隧道支护与衬砌
为了有效地约束和控制围岩的变形，增强围岩的稳定性， 防止塌方，保证施工和运营作业的安全，必须及时、可 靠地进行人工支护，人工支护通常又分为一次支护（初 期支护）和二次支护（衬砌）两大类。按使用目的和时 间又分为临时支护和永久支护，临时支撑的功能是作为 辅助开挖结构，或作为过渡结构，特别是用于控制局部 塌落等，当临时支撑的任务完成后常被拆除。永久支护 一般是指混凝土衬砌。
17
隧道支护与衬砌
（一）喷射混凝土支护 喷射混凝土原料及配合比： 为保证喷射混凝土的强度和减少施工作业时的粉尘，以
及减少混凝土硬化时的收缩裂纹，应采用坚硬耐久的中、 粗砂，细度模数一般宜大于2.5，含水率宜控制在5%～7 %，若超过7%，喷射时易造成堵管。 为保证喷射混凝土正常凝结和硬化，保证强度和稳定性， 饮用水可作喷射用水，不得使用污水以及PH值小于4的 酸性水和含硫酸盐量(SO4计算)超过水量1%的水，也不 得使用含有影响水泥正常凝结与硬化的有害物质的水。
15
人 工 喷 射 混 凝 土 的 场 景
16
隧道支护与衬砌
（一）喷射混凝土支护 喷射混凝土原料及配合比： 喷射混凝土的原材料包括:水泥、碎石或卵石(砾石)、
砂、水和外加剂(速凝剂)等。 优先选用425号以上的普通硅酸盐水泥，其次是矿渣硅
酸盐水泥和火山灰质硅酸盐水泥；在地质条件复杂的隧 道中应用早强水泥；使用前均应做强度鉴定试验。 为防止喷射混凝土过程中的堵塞管道，减少回弹量及保 证混凝土支护结构的强度，应采用坚固耐久的碎石或卵 石，粒径不宜大于15mm(细卵石好)。
4
隧道支护与衬砌
一、锚喷支护
锚喷支护包括：喷射混凝土支护、锚杆支护、喷射混凝 土锚杆联合支护、喷射混凝土钢筋网联合支护、喷射混 凝土与锚杆及钢筋网联合支护、喷钢纤维混凝土支护、 喷钢纤维混凝土锚杆联合支护，以及上述几种类型加设 型钢（或钢拱架）而成的联合支护。前五种为常用的基 本类型，后两类较少使用。
5
6
7
பைடு நூலகம்
8
9
隧道支护与衬砌
锚喷支护优越性：
能及时支护和有效地控制围岩的变形 ，防止岩块坠落 和坍塌的产生，充分发挥围岩的自承能力 ；
能大量节省混凝土、木材和劳动力，加快施工进度，工 程造价可大幅度降低，并有利于施工机械化程度的改进 和劳动条件的改善等。
是一种符合岩体加固原理的积极支护方法，加固体具有 良好的物理力学性能。即它能及时地支护和加固围岩， 与围岩密贴并封闭岩体的张性裂隙和节理，加固围岩结 构面，有效地发挥和利用岩块问的镶嵌咬合和自锁作用， 从而提高岩体自身的强度、自承能力和整体性。
有时仅仅采用喷混凝土、锚杆及钢支撑等一般人工支护 方法不能保证坑道的稳定时，还需要采取辅助的支护措 施，如小导管注浆、管棚、锁脚锚杆、围岩注浆等支护 方式。这是提高围岩自支护能力的重要措施。一般说， 这种人工支护的措施，多数是在地质条件差的情况时采 取的。
2
隧道支护与衬砌
支护的合理选用与围岩的稳固程度有关。一般说来，Ⅰ 级围岩不需临时支护；Ⅱ级围岩采用锚杆支护；Ⅲ～IV 级围岩采用喷射混凝土支护、锚杆喷混凝土联合支护、 锚杆钢筋网喷混凝土联合支护；Ⅴ级围岩采用喷射混凝 土钢支撑联合支护或其他支撑支护；Ⅵ级围岩采用木、 钢、钢木混合支撑或钢筋混凝土支撑。对于Ⅰ～Ⅱ级围 岩，可以先挖后支，支护距开挖面距离一般不宜大于 5～10m；Ⅳ～Ⅴ级围岩随挖随支，支护需紧跟工作面； Ⅴ～Ⅵ围岩先支后挖。
隧道支护与衬砌
概述：
隧道施工在地层中开挖出导坑后，出现了岩壁临空面，改 变了围岩的应力状态，产生了趋向隧道内的变形位移。同 时，由于开挖扰动以及随时间推移的变形量的增长，又降 低了围岩的强度。当围岩应力超过围岩强度时，围岩的变 形发展过大，从而造成失稳；其表现通常为围岩向洞内的 挤入、张裂、沿结构面滑动，甚至最后发生坍塌。
（一）喷射混凝土支护
喷射混凝土的作用与效果：
12
隧道支护与衬砌
喷射混凝土的作用与效果：
13
隧道支护与衬砌
（一）喷射混凝土支护
喷射混凝土的工艺与流程：有干喷、潮喷、湿喷和混合 喷四种。它们之间的主要区别是：各工艺流程的投料程 序不同，尤其是加水和速凝剂的时机不同。
14
隧道支护与衬砌
（一）喷射混凝土支护
10
隧道支护与衬砌
锚喷支护优越性：
支护结构柔性好，它能同围岩共同变形，构成一个共同 工作的承载体系。在变形过程中，它能调整围岩应力， 抑制围岩变形的发展，避免岩体坍塌的产生，防止过大 的松散压力出现。锚喷支护结构不再把围岩仅仅视作荷 载(松散压力)，同时还把它视为承载结构的组成部分。
11
隧道支护与衬砌
