图文详解：如何调整光驱激光头功率

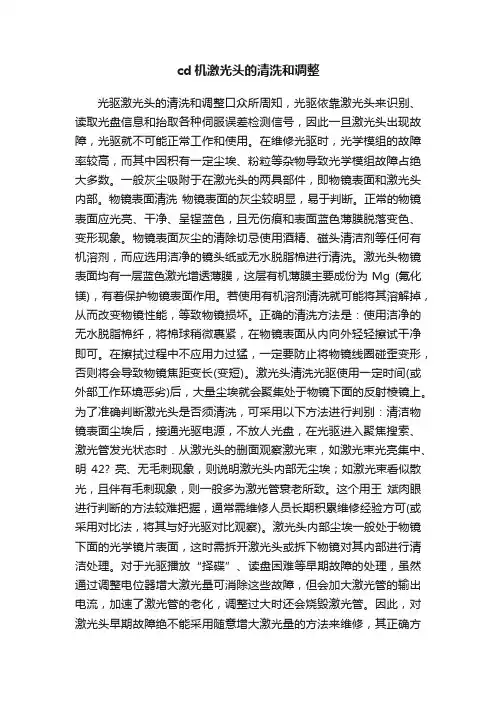

cd机激光头的清洗和调整
光驱激光头的清洗和调整口众所周知，光驱依靠激光头来识别、读取光盘信息和抬取各种伺服误差检测信号，因此一旦激光头出现故障，光驱就不可能正常工作和使用。在维修光驱时，光学模组的故障率较高，而其中因积有一定尘埃、粉粒等杂物导致光学模组故障占绝大多数。一般灰尘吸附于在激光头的两具部件，即物镜表面和激光头内部。物镜表面清洗 物镜表面的灰尘较明显，易于判断。正常的物镜表面应光亮、干净、呈锃蓝色，且无伤痕和表面蓝色薄膜脱落变色、变形现象。物镜表面灰尘的清除切忌使用酒精、磁头清洁剂等任何有机溶剂，而应选用洁净的镜头纸或无水脱脂棉进行清洗。激光头物镜表面均有一层蓝色激光增透薄膜，这层有机薄膜主要成份为Mg (氟化镁)，有着保护物镜表面作用。若使用有机溶剂清洗就可能将其溶解掉，从而改变物镜性能，等致物镜损坏。正确的清洗方法是：使用洁净的无水脱脂棉纤，将棉球稍微裹紧，在物镜表面从内向外轻轻擦试干净即可。在擦拭过程中不应用力过猛，一定要防止将物镜线圈碰歪变形，否则将会导致物镜焦距变长(变短)。激光头清洗光驱使用一定时间(或外部工作环境恶劣)后，大量尘埃就会聚集处于物镜下面的反射棱镜上。为了准确判断激光头是否须清洗，可采用以下方法进行判别：清洁物镜表面尘埃后，接通光驱电源，不放人光盘，在光驱进入聚焦搜索、激光管发光状态时．从激光头的删面观察激光束，如激光束光亮集中、明 42? 亮、无毛刺现象，则说明激光头内部无尘埃；如激光束看似散光，且伴有毛刺现象，则一般多为激光管衰老所致。这个用王 斌肉眼进行判断的方法较难把握，通常需维修人员长期积累维修经验方可(或采用对比法，将其与好光驱对比观察)。激光头内部尘埃一般处于物镜下面的光学镜片表面，这时需拆开激光头或拆下物镜对其内部进行清洁处理。对于光驱播放“择碟”、读盘困难等早期故障的处理，虽然通过调整电位器增大激光量可消除这些故障，但会加大激光管的输出电流，加速了激光管的老化，调整过大时还会烧毁激光管。因此，对激光头早期故障绝不能采用随意增大激光量的方法来维修，其正确方法是：首先清洁激光头物镜表面和内部灰尘；若故障现象仍未消失，则需检测、排除物镜线圈偏斜或损坏等故障；若仍未能排除此故障，此时才可调整电位器的大小来调整激光量。光量电位器的调整只能轻微调节，其电位器触点位置角度每次应小于或等于10。，直至调整好为宜。一般来说，激光头的光量电位器触点放置角度最大不超过9点和3点钟位置(“几点钟位置”指对应于时钟相应位置)，如达到或超过9点至3点钟位置才能使用或仍不能使用时，说明激光管已严重老化，须更换激光头或激光管。值得注意的是。光量电位器大小的调整是顺时针增加光量，逆时针减弱光量。

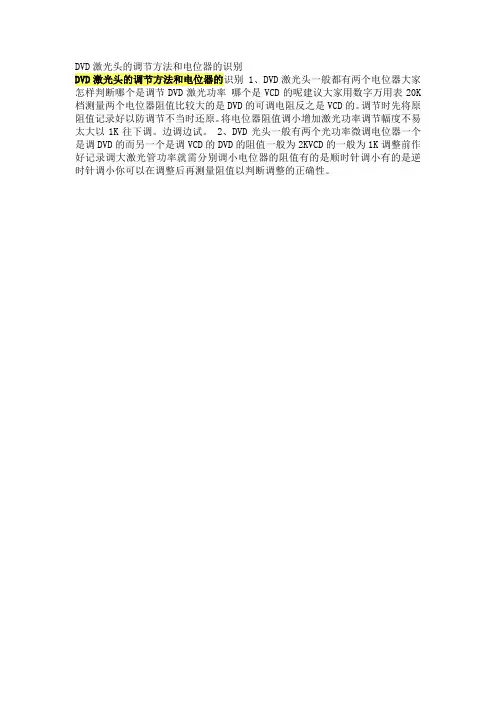

DVD激光头的调节方法和电位器的识别
DVD激光头的调节方法和电位器的识别
DVD激光头的调节方法和电位器的识别 1、DVD激光头一般都有两个电位器大家怎样判断哪个是调节DVD激光功率哪个是VCD的呢建议大家用数字万用表20K 档测量两个电位器阻值比较大的是DVD的可调电阻反之是VCD的。
调节时先将原阻值记录好以防调节不当时还原。
将电位器阻值调小增加激光功率调节幅度不易太大以1K往下调。
边调边试。
2、DVD光头一般有两个光功率微调电位器一个是调DVD的而另一个是调VCD的DVD的阻值一般为2KVCD的一般为1K调整前作好记录调大激光管功率就需分别调小电位器的阻值有的是顺时针调小有的是逆时针调小你可以在调整后再测量阻值以判断调整的正确性。
如何调整光驱激光头功率
图文详解：如何调整光驱激光头功率光驱读盘差，主要是因为电脑的使用环境差，光头上落了一层灰尘，这层灰尘阻挡了激光束的通过，同时随着使用时间的增加，激光头的发射能力也逐渐下降，最后导致无法读盘。
对于这类小毛病维修起来很简单，打开光驱，清洗一下光头的透镜，再适当调节一下激光头的发射功率就O K 了。
其实，这类文章已经很多了，但对调节激光头功率的方法上却没有一个好方法，都是说左拧一点或者右拧一点，最后拧来拧去，竟把小小的电位器给拧下来了。
控制激光头功率大小的电位器是一个2K 的无限位电位器，可以任意左右旋转，因此我们如果只凭感觉来调节激光头的功率大小，是很难把握的。
下面，就详细介绍一下如何用万用表来调整激光头的功率。
1.打开光驱的外壳。
以索尼C D U 5221光驱为例。
2.用大头针强行弹出托盘，取下带有“S O N Y ”标志的塑料档板。
3.用小螺丝刀按下塑料销子，取下前面板。
4.取下底板。
5.小心的取下上盖板。
6.下图就是我们通常所说的激光头。
实际我们看到的是透镜，实际激光头在透镜下方。
激光头组件的放大图：7.拔下光头与电路板的连接柔性电缆，要不我们在测量电位器阻值时不方便。
8.把光驱架反转过来，让激光头向下，这时我们就看到光头组件背部的形状。
在下方靠近柔性电缆的位置就是光头功率调节电位器。
图文详解：如何调整光驱激光头功率9.下图就是电位器的实物图。
注意电位器有三个引脚，如果用万用表测试时，其中有两个引脚为0，我们只测试量有阻值的两个引脚的阻值的变化。
10.用万用表测量功率调节电位器的当前阻值的大小。
图文详解：如何调整光驱激光头功率11.观察万用表的表头读数，为919O H M 。
12.使用小十字螺丝刀，向顺时针方向，轻轻旋转5－10度。
13.再用万用表测试电位器的电阻值。
14.读其数值，应为原数值的2/3最好，图示读得的数值为666O H M 。
如果过大或过小，再调再测，直到符合要求为止。
15.再精清洗透镜后，把光驱按拆卸的反顺序装好，加电试机，一般情况下，光驱的读盘性能有很大的提高，和新光驱差不多。
CDM4光头的调整
CDM4光头的调整CDM系列摇臂机心是飞利普的产品，在早期的CD机很普遍，尤其是CDM4的各型号使用最多，常见的有CDM4/18、CDM4/19、CDM4/20等型号。
因为其构造简单合理、故障率低、寿命长、读盘能力强，甚至被一些高档机型采用。
一只摇臂机心正常使用十几年都没问题，遗憾的是现今数码音源大副降价，摇臂机心因制造成本居高不下已经停产，音响发烧友只能在早期的CD机中得以睹其芳容，即使有幸买到摇臂机心的CD机，也是历经多年使用，光头早已不在状态。
不过国内的发烧友还是可以幸运的买到状态很好的CDM4/19机心，这还真的要感谢国人过早来到的数码影视时代。
VCD热潮的到来使很多CDM4/19用家（当然不是音响发烧友）把没怎么使用过的CDM4/19CD机打入冷宫，现在成了一些音响发烧友在二手市场的猎寻之物。
有高档机型的要留做备件，没听过CDM4的年轻一代也想玩玩，还有一些动手能力很强的烧友，因看好CDM4的性能，热衷于用它自制高级转盘或CD机，因此CDM4机心的售价一直在持续攀升，看来恐怕再也没有降下来的一天了。
90年代初期，国产CD机中有星河、珠江等品牌使用CDM4/19机心，DSP使用SAA7310，解码用TDA1543，有人称之为310板。
这种使用310板的机子算是普及型的CD机，相对来说成本较低，做工、用料、音质等都较为一般。
310板的光头调整也较为简单，只通过板上的4.7K可调电阻R127来调整激光管功率，顺时针调整可增大激光管发射功率。
对于轻微老化的激光管，可以用这个方法解决。
相当多的进口机型都采用SAA7210作为DSP，数字信号经过SAA7220滤波后送往DAC解码，有的机型仍采用TDA1543解码，而有的中高档机型则采用TDA1541A作解码，人们也简称之为210板。
不幸的是这些机型多以被使用多年，激光管已经基本到了寿终正寝的时候。
进口机型中除采用CDM4/19外也常见CDM4/18、CDM4/20（倒置机心）等型号，它们的激光管和摇臂装置都是一样的，可以互换。

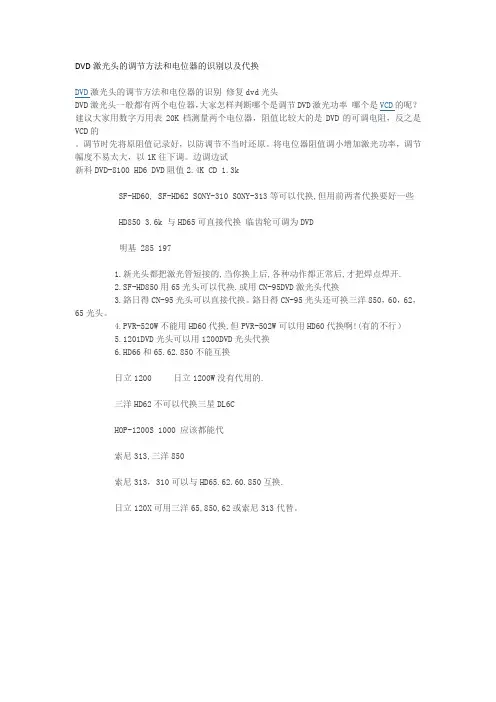

DVD激光头的调节方法和电位器的识别以及代换
DVD激光头的调节方法和电位器的识别以及代换
DVD激光头的调节方法和电位器的识别修复dvd光头
DVD激光头一般都有两个电位器，大家怎样判断哪个是调节DVD激光功率哪个是VCD的呢？建议大家用数字万用表20K档测量两个电位器，阻值比较大的是DVD的可调电阻，反之是VCD的。
调节时先将原阻值记录好，以防调节不当时还原。
将电位器阻值调小增加激光功率，调节幅度不易太大，以1K往下调。
边调边试
新科DVD-8100 HD6 DVD阻值2.4K CD 1.3k
SF-HD60, SF-HD62 SONY-310 SONY-313等可以代换,但用前两者代换要好一些
HD850 3.6k 与HD65可直接代换临齿轮可调为DVD
明基 285 197
1.新光头都把激光管短接的,当你换上后,各种动作都正常后,才把焊点焊开.
2.SF-HD850用65光头可以代换.或用CN-95DVD激光头代换
3.鉻日得CN-95光头可以直接代换。
鉻日得CN-95光头还可换三洋850，60，62，65光头。
4.PVR-520W不能用HD60代换,但PVR-502W可以用HD60代换啊!(有的不行）
5.1201DVD光头可以用1200DVD光头代换
6.HD66和65.62.850不能互换
日立1200 日立1200W没有代用的.
三洋HD62不可以代换三星DL6C
HOP-1200S 1000 应该都能代
索尼313,三洋850
索尼313，310可以与HD65.62.60.850互换.
日立120X可用三洋65,850,62或索尼313代替。
光驱拆机激光改造教程
光驱拆机激光改造教程
DVD刻录机，是有2个激光管的，红色箭头的就是我们需要的激光管
DVD刻录机，是有2个激光管的，红色箭头的就是我们需要的激光管
红色箭头的那个激光头功率在300MA 左右，玩的时候小心眼睛）
拆机全家福
这个是以前 淘宝 买来玩的 点激光头 ，这个
功率只有几MA左右
把这个拆进去，我们需要他的外壳和镜面
被尸解的激光头，及一些光驱的尸体
把从刻录机拆下的激光头装进拆下激光的外壳里，这个过程自己发挥，只要可以装进去，整齐就好，
装好的头，
加个10欧姆的电阻5V电源接上，亮了，不知道效果怎么样
在黑色的泡沫上手动试试。
图文详解：如何调整光驱激光头功率
图文详解：如何调整光驱激光头功率是使用过电脑的朋友都知道，光驱只要用了差不多一年，就该挑盘了，有的盘能读，有的盘不能读。
这种情况越来越越严重，最后干脆一张盘也不读了，把盘放进去，“稀里哗啦”地转了半天，可一点光盘图标，只听“铛”一声，“设备未准备好”。
其实，光驱读盘差，主要是因为电脑的使用环境差，光头上落了一层灰尘，这层灰尘阻挡了激光束的通过，同时随着使用时间的增加，激光头的发射能力也逐渐下降，最后导致无法读盘。
对于这类小毛病维修起来很简单，打开光驱，清洗一下光头的透镜，再适当调节一下激光头的发射功率就OK了。
其实，这类文章已经很多了，但对调节激光头功率的方法上却没有一个好方法，都是说左拧一点或者右拧一点，最后拧来拧去，竟把小小的电位器给拧下来了。
这可是我亲自遇到的，还好，自己焊接水平高，从别的报废光驱上拆了一个小电位器换上去修好了。
控制激光头功率大小的电位器是一个2K的无限位电位器，可以任意左右旋转，因此我们如果只凭感觉来调节激光头的功率大小，是很难把握的。
今天，我就详细介绍一下如何用万用表来调整激光头的功率。
1.打开光驱的外壳。
以索尼CDU5221光驱为例。
2.用大头针强行弹出托盘，取下带有“SONY”标志的塑料档板。
3.用小螺丝刀按下塑料销子，取下前面板。
4.取下底板。
5.小心的取下上盖板。
6.下图就是我们通常所说的激光头。
实际我们看到的是透镜，实际激光头在透镜下方。
激光头组件的放大图：7.拔下光头与电路板的连接柔性电缆，要不我们在测量电位器阻值时不方便。
8.把光驱架反转过来，让激光头向下，这时我们就看到光头组件背部的形状。
在下方靠近柔性电缆的位置就是光头功率调节电位器。
9.下图就是电位器的实物图。
注意电位器有三个引脚，如果用万用表测试时，其中有两个引脚为0，我们只测试量有阻值的两个引脚的阻值的变化。
10.用万用表测量功率调节电位器的当前阻值的大小。
11.观察万用表的表头读数，为919OHM。
激光头调整技巧
用万用表来调整激光头的功率凡是使用过电脑的朋友都知道，光驱只要用了差不多一年，就该挑盘了，有的盘能读，有的盘不能读。
这种情况越来越越严重，最后干脆一张盘也不读了，把盘放进去，“稀里哗啦”地转了半天，可一点光盘图标，只听“铛”一声，“设备未准备好”。
其实，光驱读盘差，主要是因为电脑的使用环境差，光头上落了一层灰尘，这层灰尘阻挡了激光束的通过，同时随着使用时间的增加，激光头的发射能力也逐渐下降，最后导致无法读盘。
对于这类小毛病维修起来很简单，打开光驱，清洗一下光头的透镜，再适当调节一下激光头的发射功率就OK了。
其实，这类文章已经很多了，但对调节激光头功率的方法上却没有一个好方法，都是说左拧一点或者右拧一点，最后拧来拧去，竟把小小的电位器给拧下来了。
这可是我亲自遇到的，还好，自己焊接水平高，从别的报废光驱上拆了一个小电位器换上去修好了。
控制激光头功率大小的电位器是一个2K的无限位电位器，可以任意左右旋转，因此我们如果只凭感觉来调节激光头的功率大小，是很难把握的。
今天，我就详细介绍一下如何用万用表来调整激光头的功率。
1.打开光驱的外壳。
以索尼CDU5221光驱为例。
2.用大头针强行弹出托盘，取下带有“SONY”标志的塑料档板。
3.用小螺丝刀按下塑料销子，取下前面板。
4.取下底板。
5.小心的取下上盖板。
6.实际我们看到的是透镜，实际激光头在透镜下方。
7.拔下光头与电路板的连接柔性电缆，要不我们在测量电位器阻值时不方便。
8.把光驱架反转过来，让激光头向下，这时我们就看到光头组件背部的形状。
在下方*近柔性电缆的位置就是光头功率调节电位器。
9.注意电位器有三个引脚，如果用万用表测试时，其中有两个引脚为0，我们只测试量有阻值的两个引脚的阻值的变化。
10.用万用表测量功率调节电位器的当前阻值的大小。
11.观察万用表的表头读数。
12.使用小十字螺丝刀，向顺时针方向，轻轻旋转5－10度。
13.再用万用表测试电位器的电阻值。
光驱起死回生术——调整激光头功率
光驱起死回生术——调整激光头功率
佚名
【期刊名称】《电脑采购》
【年(卷),期】2005(000)006
【摘要】<正>凡是使用过电脑的朋友都知道,光驱只要用了差不多一年,就该挑盘了, 有的盘能读,有的盘不能读。
这种情况越来越越严重,最后干脆一张盘也不读了,把盘放进去,“稀里哗啦”地转了半天,可一点光盘图标,只听“铛”一
声,“设备未准备好”。
其实,光驱读盘差,主要是因为电脑的使用环境差,光头上落了一层灰尘,这层灰尘阻挡了激光束的通过,同时随着使用时间的增加, 激光头的发射能力也逐渐下降,最后导致无法读盘。
对于这类小毛病维修起来很简单,打开光驱, 清洗一下光头的透镜,再适当调节一下激光头的发射功率就OK了。
【总页数】1页(P12-12)
【正文语种】中文
【中图分类】TP333.4
【相关文献】
1.调节光驱激光头功率应慎重 [J], 钟元翔
2.排除光驱激光头的奇怪故障 [J], 吴信一
3.光驱激光头清洗技巧 [J], lych170
4.光驱激光头透镜保护系统 [J], Sergei
5.不要用无水酒精清洗电脑光驱的激光头 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图文详解：如何调整光驱激光头功率
是使用过电脑的朋友都知道，光驱只要用了差不多一年，就该挑盘了，有的盘能读，有的盘不能读。
这种情况越来越越严重，最后干脆一张盘也不读了，把盘放进去，“稀里哗啦”地转了半天，可一点光盘图标，只听“铛”一声，“设备未准备好”。
其实，光驱读盘差，主要是因为电脑的使用环境差，光头上落了一层灰尘，这层灰尘阻挡了激光束的通过，同时随着使用时间的增加，激光头的发射能力也逐渐下降，最后导致无法读盘。
对于这类小毛病维修起来很简单，打开光驱，清洗一下光头的透镜，再适当调节一下激光头的发射功率就OK了。
其实，这类文章已经很多了，但对调节激光头功率的方法上却没有一个好方法，都是说左拧一点或者右拧一点，最后拧来拧去，竟把小小的电位器给拧下来了。
这可是我亲自遇到的，还好，自己焊接水平高，从别的报废光驱上拆了一个小电位器换上去修好了。
控制激光头功率大小的电位器是一个2K的无限位电位器，可以任意左右旋转，因此我们如果只凭感觉来调节激光头的功率大小，是很难把握的。
今天，我就详细介绍一下如何用万用表来调整激光头的功率。
1.打开光驱的外壳。
以索尼CDU5221光驱为例。
2.用大头针强行弹出托盘，取下带有“SONY”标志的塑料档板。
3.用小螺丝刀按下塑料销子，取下前面板。
4.取下底板。
5.小心的取下上盖板。
6.下图就是我们通常所说的激光头。
实际我们看到的是透镜，实际激光头在透镜下方。
激光头组件的放大图：
7.拔下光头与电路板的连接柔性电缆，要不我们在测量电位器阻值时不方便。
8.把光驱架反转过来，让激光头向下，这时我们就看到光头组件背部的形状。
在下方靠近柔性电缆的位置就是光头功率调节电位器。
9.下图就是电位器的实物图。
注意电位器有三个引脚，如果用万用表测试时，其中有两个引脚为0，我们只测试量有阻值的两个引脚的阻值的变化。
10.用万用表测量功率调节电位器的当前阻值的大小。
11.观察万用表的表头读数，为919OHM。
12.使用小十字螺丝刀，向顺时针方向，轻轻旋转5－10度。
13.再用万用表测试电位器的电阻值。
14.读其数值，应为原数值的2/3最好，图示读得的数值为666OHM。
如果过大或过小，再调再测，直到符合要求为止。
15.再精清洗透镜后，把光驱按拆卸的反顺序装好，加电试机，一般情况下，光驱的读盘性能有很大的提高，和新光驱差不多。
