[策划]彻底修复激光头窍门
![[策划]彻底修复激光头窍门](https://img.taocdn.com/s3/m/40469d3ebc64783e0912a21614791711cc7979aa.png)
作为一名专业维修人员，我能理解各位渴望充分利用抽屉里大堆废旧激光头的心情。
从１９９６年，我就开始尝试修理激光头的方法，不知拆坏了多少个激光头，终于在１９９７年初总结出了全套修理方法。
经几年维修实践，修复了无数“报废”激光头，产生了较大经济效益。
为了让同行们少走弯路，充分利用巨大的废旧激光头资源，现将自己这套修理方法无保留介绍如下。
激光头损坏的情况有以下几种：１．激光头机械结构及电路元件没坏，仅光学通道受到油污、灰尘、水蒸气的污染。
这是绝大多数激光头的“损坏”原因，特别是飞利浦激光头，这种故障占９０％以上。
另外，需要热机或加热后才能使用的机器均属此种故障。
２．光管老化。
光管老化的情况在索尼、三洋、夏普等激光头中很常见，飞利浦激光头中极少见。
３．物镜损坏。
激光头清洗碟是激光头的杀手，该清洗碟碟片上装有毛刷，沾上清洗液后让它在高速旋转时清洗光头物镜，前几次使用这种清洗碟能收到较明显效果，但多次使用后会导致物镜磨损报废或物镜向一边倾斜变形。
另外，使用电吹风加热、烟头或镜头纸擦拭、酒精或其他有机溶液擦洗物镜也是损坏物镜的一大原因。
４．拆装时损坏。
常见是把飞利浦光头排线拉断。
５．其他原因造成的物理变形和电路损坏。
这种情况很少。
以上几种情况基本包括了所有损坏原因，分析手中激光头属于哪种情况，然后对症医治，就能修好它。
注意，不管坏到什么程度的激光头上面都有可取下利用的元件，故废光头勿丢弃。
检修光头的第一步是首先检查激光头损坏程度，将其分类。
测量循迹、聚焦线圈是否开路（２０Ω左右）；斜视物镜中央是否有不可恢复的磨损黑斑；线路是否破损，不能修复；将这些明确损坏的激光头与已知光管老化的激光头放在一边暂不修理（这里不再详谈测老化电流的方法）。
将飞利浦激光头的光管用针头等小工具小心撬下，切记不要损坏排线、光管表面，不要除去光管上的密封树脂。
在一清洗容器中装入清水，以能浸过激光头为宜，在清水中滴入少量洗洁精（洗碗筷餐具用的），不能用劣质的，不能太浓，能起泡即可。
DVD激光头的调节方法和电位器的识别以及代换
DVD激光头的调节方法和电位器的识别以及代换
DVD激光头的调节方法和电位器的识别修复dvd光头DVD激光头一般都有两个电位器，大家怎样判断哪个是调节DVD激光功率哪个是VCD的呢？建议大家用数字万用表20K档测量两个电位器，阻值比较大的是DVD的可调电阻，反之是VCD的。
调节时先将原阻值记录好，以防调节不当时还原。
将电位器阻值调小增加激光功率，调节幅度不易太大，以1K往下调。
边调边试
新科DVD-8100 HD6 DVD阻值
2.4K CD
1.3k
SF-HD60, SF-HD62 SONY-310 SONY-313等可以代换,但用前两者代换要好一些HD850
3.6k与HD65可直接代换临齿轮可调为DVD
明基285 197
1.新光头都把激光管短接的,当你换上后,各种动作都正常后,才把焊点焊开.
2.SF-HD850用65光头可以代换.或用CN-95DVD激光头代换
3.鉻日得CN-95光头可以直接代换。
鉻日得CN-95光头还可换三洋850，60，62，65光头。
4.PVR-520W不能用HD60代换,但PVR-502W可以用HD60代换啊!(有的不行）
5.1201DVD光头可以用1200DVD光头代换
6.HD66和
65.62.850不能互换
日立1200
三洋HD62不可以代换三星DL6C HOP-1200S 1000应该都能代
索尼313,三洋850
索尼313，310可以与H
D65.62.
60.850互换.。
图解DVD光驱激光头的调试维修
DVD光驱激光头的调试，维修2008-01-30 18:14如何调整光驱激光头频率:凡是使用过电脑的朋友都知道，光驱只要用了差不多一年，就该挑盘了，有的盘能读，有的盘不能读。
这种情况越来越越严重，最后干脆一张盘也不读了，把盘放进去，“稀里哗啦”地转了半天，可一点光盘图标，只听“铛”一声，“设备未准备好”。
其实，光驱读盘差，主要是因为电脑的使用环境差，光头上落了一层灰尘，这层灰尘阻挡了激光束的通过，同时随着使用时间的增加，激光头的发射能力也逐渐下降，最后导致无法读盘。
对于这类小毛病维修起来很简单，打开光驱，清洗一下光头的透镜，再适当调节一下激光头的发射功率就OK了。
其实，控制激光头功率大小的电位器是一个2K的无限位电位器，可以任意左右旋转，因此我们如果只凭感觉来调节激光头的功率大小，是很难把握的。
今天，我就详细介绍一下如何用万用表来调整激光头的功率。
1.打开光驱的外壳。
2.用大头针强行弹出托盘，取下带有“SONY”标志的塑料档板。
1.打开光驱的外壳。
3.用小螺丝刀按下塑料销子，取下前面板。
4.取下底板。
5.小心的取下上盖板。
6.下图就是我们通常所说的激光头。
实际我们看到的是透镜，实际激光头在透镜下方。
激光头组件的放大图下图就是我们通常所说的激光头。
实际我们看到的是透镜，实际激光头在透镜下方。
7.拔下光头与电路板的连接柔性电缆，要不我们在测量电位器阻值时不方便。
8.把光驱架反转过来，让激光头向下，这时我们就看到光头组件背部的形状。
在下方靠近柔性电缆的位置就是光头功率调节电位器。
激光头组件的放大图把光驱架反转过来，让激光头向下，这时我们就看到光头组件背部的形状。
在下方靠近柔性电缆的位置就是光头功率调节电位器。
9.下图就是电位器的实物图。
注意电位器有三个引脚，如果用万用表测试时，其中有两个引脚为0，我们只测试量有阻值的两个引脚的阻值的变化。
用万用表测量功率调节电位器的当前阻值的大小。
10.用万用表测量功率调节电位器的当前阻值的大小。
VCD激光头代换技术
VCD机激光头故障检修技术机激光头是利用激光束将碟片上的坑点信号转换为电信号的一种光电一体化组件。
目前使用的激光头，分飞利浦全息照像式激光头和索尼普通三光束激光头两大类。
VCD机发生读碟困难或不读碟故障时，一般都是激光头脏污、激光管老化、物镜发花、聚焦循迹线圈变形或开路等造成。
本文就此介绍一些检修步骤及方法技巧，供参考。
清洗普通三光束激光头由两部分组成：第一部分为物镜，它与循迹、聚焦线圈安装在同一支架上；第二部分为激光发射、接收装置，其激光二极管、接收管、折射棱镜均安装在一个腔体内。
若激光头脏污较轻，只需清洗物镜即可。
若比较严重，应拆开激光头清洗。
方法是：取下整个激光头组件，旋出激光头支架底部螺钉，取出激光头。
将激光头物镜面朝下，从装有进给电机处取下进给传动齿轮，再用平口螺丝刀撬开激光头滑杆一端的锁杆弹片，顶出滑杆，让激光头与机芯完全分离。
然后拧下固定物镜机构的三颗螺钉，取下物镜。
拆下物镜支架后，在激光头的塑料架内部可看到一块呈45°角放置的折射棱镜，仔细清洗即可。
由于激光头物镜表面有一层紫色薄膜，其作用是改变折射系数，增加特定波长的激光透射率。
若用酒精或清洁剂清洗，虽可清除激光头上的脏污，但会损伤这层增透膜，使激光透射率下降。
比较规范的清洁工艺要求采用高纯丙酮溶剂和照相机专用镜头纸进行清洗，清洗后再用镜头纸吸一些纯净水挤干再擦拭，用冷风吹干即可。
调整激光头组件上通常都设置有功率微调电位器，若激光二极管轻度老化，可微调该电位器，以增大激光二极管发射功率，满足VCD机播放要求。
但激光头故障不一定都是由于激光二极管老化造成的，因此在调整微调电位器前应先检查激光二极管是否老化。
1.观察法：激光二极管老化的明显特征是其发射激光变弱。
正常的激光二极管发射的激光束较亮，若激光束的亮点较暗，说明激光二极管老化。
观察时，注意眼睛与激光头物镜的距离应保持在3cm 以上，以免灼伤眼睛。
2.功率法：用功率计测量激光头的发射功率，正常时应在0.13～0.3mW之间，若小于0.13mW，说明激光二极管确已老化。

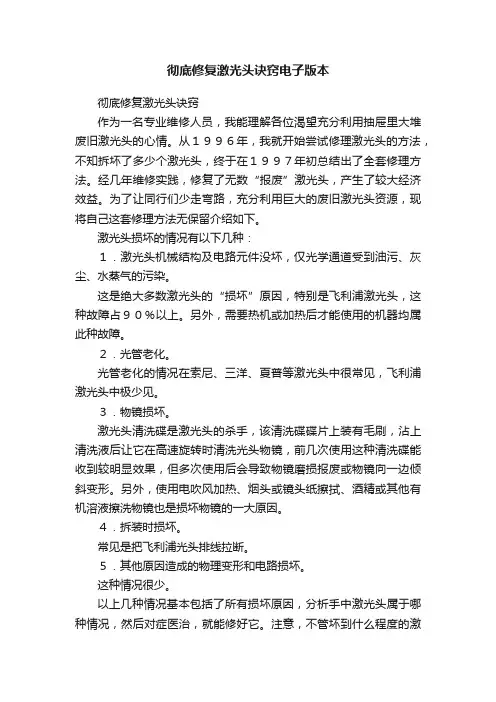

彻底修复激光头诀窍电子版本
彻底修复激光头诀窍电子版本彻底修复激光头诀窍作为一名专业维修人员，我能理解各位渴望充分利用抽屉里大堆废旧激光头的心情。
从１９９６年，我就开始尝试修理激光头的方法，不知拆坏了多少个激光头，终于在１９９７年初总结出了全套修理方法。
经几年维修实践，修复了无数“报废”激光头，产生了较大经济效益。
为了让同行们少走弯路，充分利用巨大的废旧激光头资源，现将自己这套修理方法无保留介绍如下。
激光头损坏的情况有以下几种：１．激光头机械结构及电路元件没坏，仅光学通道受到油污、灰尘、水蒸气的污染。
这是绝大多数激光头的“损坏”原因，特别是飞利浦激光头，这种故障占９０％以上。
另外，需要热机或加热后才能使用的机器均属此种故障。
２．光管老化。
光管老化的情况在索尼、三洋、夏普等激光头中很常见，飞利浦激光头中极少见。
３．物镜损坏。
激光头清洗碟是激光头的杀手，该清洗碟碟片上装有毛刷，沾上清洗液后让它在高速旋转时清洗光头物镜，前几次使用这种清洗碟能收到较明显效果，但多次使用后会导致物镜磨损报废或物镜向一边倾斜变形。
另外，使用电吹风加热、烟头或镜头纸擦拭、酒精或其他有机溶液擦洗物镜也是损坏物镜的一大原因。
４．拆装时损坏。
常见是把飞利浦光头排线拉断。
５．其他原因造成的物理变形和电路损坏。
这种情况很少。
以上几种情况基本包括了所有损坏原因，分析手中激光头属于哪种情况，然后对症医治，就能修好它。
注意，不管坏到什么程度的激光头上面都有可取下利用的元件，故废光头勿丢弃。
检修光头的第一步是首先检查激光头损坏程度，将其分类。
测量循迹、聚焦线圈是否开路（２０Ω左右）；斜视物镜中央是否有不可恢复的磨损黑斑；线路是否破损，不能修复；将这些明确损坏的激光头与已知光管老化的激光头放在一边暂不修理（这里不再详谈测老化电流的方法）。
将飞利浦激光头的光管用针头等小工具小心撬下，切记不要损坏排线、光管表面，不要除去光管上的密封树脂。
在一清洗容器中装入清水，以能浸过激光头为宜，在清水中滴入少量洗洁精（洗碗筷餐具用的），不能用劣质的，不能太浓，能起泡即可。
激光头调整技巧要点
用万用表来调整激光头的功率凡是使用过电脑的朋友都知道，光驱只要用了差不多一年，就该挑盘了，有的盘能读，有的盘不能读。
这种情况越来越越严重，最后干脆一张盘也不读了，把盘放进去，“稀里哗啦”地转了半天，可一点光盘图标，只听“铛”一声，“设备未准备好”。
其实，光驱读盘差，主要是因为电脑的使用环境差，光头上落了一层灰尘，这层灰尘阻挡了激光束的通过，同时随着使用时间的增加，激光头的发射能力也逐渐下降，最后导致无法读盘。
对于这类小毛病维修起来很简单，打开光驱，清洗一下光头的透镜，再适当调节一下激光头的发射功率就OK了。
其实，这类文章已经很多了，但对调节激光头功率的方法上却没有一个好方法，都是说左拧一点或者右拧一点，最后拧来拧去，竟把小小的电位器给拧下来了。
这可是我亲自遇到的，还好，自己焊接水平高，从别的报废光驱上拆了一个小电位器换上去修好了。
控制激光头功率大小的电位器是一个2K的无限位电位器，可以任意左右旋转，因此我们如果只凭感觉来调节激光头的功率大小，是很难把握的。
今天，我就详细介绍一下如何用万用表来调整激光头的功率。
1.打开光驱的外壳。
以索尼CDU5221光驱为例。
2.用大头针强行弹出托盘，取下带有“SONY”标志的塑料档板。
3.用小螺丝刀按下塑料销子，取下前面板。
4.取下底板。
5.小心的取下上盖板。
6.实际我们看到的是透镜，实际激光头在透镜下方。
7.拔下光头与电路板的连接柔性电缆，要不我们在测量电位器阻值时不方便。
8.把光驱架反转过来，让激光头向下，这时我们就看到光头组件背部的形状。
在下方*近柔性电缆的位置就是光头功率调节电位器。
9.注意电位器有三个引脚，如果用万用表测试时，其中有两个引脚为0，我们只测试量有阻值的两个引脚的阻值的变化。
10.用万用表测量功率调节电位器的当前阻值的大小。
11.观察万用表的表头读数。
12.使用小十字螺丝刀，向顺时针方向，轻轻旋转5－10度。
13.再用万用表测试电位器的电阻值。
影碟机激光头老化的判断和代换
影碟机激光头老化的判断和代换激光头是VCD机的核心元件，同时又是易损元件，常见故障为激光头脏污或者老化。
激光头脏污经清洗之后，一般机子均能正常播放，而激光头老化，其程度不同所表现的故障现象也不同，有的甚至要更换激光头。
下面笔者根据经验与大家谈谈这个问题。
对于普通型激光头，如索尼、三洋、三星等品牌，其老化时，故障现象主要表现为：(1)检索慢；(2)开始挑碟不严重，以后大多数碟不能播放，最后所有碟片都不能播放；(3)播放质量差的碟片时常有声音停顿及严重的“马赛克”现象；(4)读碟检索不到信号，主轴飞转，最后托盘自动退出等。
观察激光头的光束，发现亮点较弱，与正常机相比有明显变化。
这时，调整激光头上的功率电位器，增大激光头功率，激光头一般能再投入使用，下次老化时可再用此法进行调整，直到严重老化，必须更换为止。
对全息照相型激光头，如飞利浦、夏普等品牌，其老化时，故障表现又与索尼激光头不一样：(1)个别碟片能播放，大多数碟不能播放；(2)有些碟片开始播放正常，几分钟后，主轴飞转失控，伴有“咔咔”声；(3)检索困难，激光头伴有快速来回移动现象；(4)放入碟片后，主轴不转或仍然转几圈后停止，显示“No disc'’。
观察激光头发光亮点，无明显变弱，调整电位器增大功率，大多数仍不能播放。
这时应怀疑激光头已老化，须更换。
更换VCD的激光头，原则上应换上同型号的，但当你手头上无同型号激光头或换上更优质的激光头时，可考虑用别的激光头代换。
笔者在依据维修中的实际经验，整理出有关激光头代换的资料，供大家参考。
一、飞利浦系列常见激光头的参数及代换1、常见激光头的参数2、代换及注意事项飞利浦激光头在国产VCD中配合数码机心大量使用，常见型号有M12．1、M1201、M1202、VAMl201、L12．1、M1210等，可直接互相代换。
飞利浦激光头的型号是根据相应的激光头原装机心上的伺服机械编号所定。
更换飞利浦激光头，通常是把激光头及随激光头而来的激光头架一起更换，偶有更换后出现读碟不畅或检索有异常响声的情况，一般是激光头组件支架的主轴电机旋转盘高度不合适所致。
第4章 激光头工作原理与故障的检修
5．实验报告
说明清洗过程
三．实验内容
当CD唱机的激光头脏污时，会导致激光 唱机出现挑碟、不读碟或后面几首曲无 法播放等故障。而同一故障现象又可以 由多种原因产生，在维修中，本着先易 后难的原则，当出现上述故障现象时， 通常先进行激光头的清洗。
四．实验步骤
1．手工清洁物镜： 注意事项： ①擦拭时要轻。 ②防止棉丝遗留在物镜上。 ③千万不要使用汽油或随意找来的清洁剂，否 则可能使物镜报废。 ④棉球着水不能太多，以防止流入激光头内部。 2．用光头清洁盘、清洁剂清洗物镜： 3.激光头物镜的内部清洁
详见P61～63
4.4 激光头电路实例
4.4.1 松下CD激光头组件与RF放大和伺服处理
1．射频RF信号处理
4.4.2 松下A300MU 激光头组件和 RF放大和伺服预处理电路处理
4.4.2 松下A300MU 激光头组件和 RF放大和伺服预处理电路处理
4.5激光头损坏引起的故障现象及 原因
实训项目四 CD唱机的基本维修技 能
一．实验目的 1.掌握手工清洁物镜的方法。 2.掌握光头清洗盘、清洁剂的使用。 3.掌握激光头物镜的内部清洁。 二．实验器材 1．Technics SL-P210CD唱机或其他型号的 CD\VCD\DVD一部； 2.少量无水酒精、棉花和少量蒸馏水； 3.CD机的光头清洗盘、清洁剂。
1. 光学系统 （1）激光器 （2）光学系统 1）采用双透镜方式 2）采用双焦点透镜方式 3）快门控制方式，也叫做孔径控制方式 4）双镜双管方式激光头 5）双激光器单光路方式 6）双光拾取器方式也称“双头”方式
2. 传动机构
DVD影碟机激光头更换宝典
DVD影碟机激光头更换宝典
如三洋激光头SF-HD65单头：
SF-HD65是通用激光头，可以代换60、62、870、850等激光头。
DVD激光头单头的更换技巧：
DV34架带SF-HD65激光头
激光头安装知识
激光头在出厂时，为防止电磁干扰一般都设有保护焊点，一般在光头电路板上一个较大的圆球焊点，在进行光头安装前需将其用烙铁焊开，否则激光头将无法正常使用。
将电烙铁加热到约250摄氏度~280摄氏度，拔掉电烙铁电源插头，后再焊开保护点，焊开后应看到两条缝隙，分别是VCD和DVD缝隙。
如何判断激光头损坏
激光头损坏一般表现为不读盘或者读盘非常困难，一些质量差一点的光盘根本无法读取，激光头使用久。
彻底修复激光头诀窍
作为一名专业维修人员，我能理解各位渴望充分利用抽屉里大堆废旧激光头的心情。
从１９９６年，我就开始尝试修理激光头的方法，不知拆坏了多少个激光头，终于在１９９７年初总结出了全套修理方法。
经几年维修实践，修复了无数“报废”激光头，产生了较大经济效益。
为了让同行们少走弯路，充分利用巨大的废旧激光头资源，现将自己这套修理方法无保留介绍如下。
激光头损坏的情况有以下几种：１．激光头机械结构及电路元件没坏，仅光学通道受到油污、灰尘、水蒸气的污染。
这是绝大多数激光头的“损坏”原因，特别是飞利浦激光头，这种故障占９０％以上。
另外，需要热机或加热后才能使用的机器均属此种故障。
２．光管老化。
光管老化的情况在索尼、三洋、夏普等激光头中很常见，飞利浦激光头中极少见。
３．物镜损坏。
激光头清洗碟是激光头的杀手，该清洗碟碟片上装有毛刷，沾上清洗液后让它在高速旋转时清洗光头物镜，前几次使用这种清洗碟能收到较明显效果，但多次使用后会导致物镜磨损报废或物镜向一边倾斜变形。
另外，使用电吹风加热、烟头或镜头纸擦拭、酒精或其他有机溶液擦洗物镜也是损坏物镜的一大原因。
４．拆装时损坏。
常见是把飞利浦光头排线拉断。
５．其他原因造成的物理变形和电路损坏。
这种情况很少。
以上几种情况基本包括了所有损坏原因，分析手中激光头属于哪种情况，然后对症医治，就能修好它。
注意，不管坏到什么程度的激光头上面都有可取下利用的元件，故废光头勿丢弃。
检修光头的第一步是首先检查激光头损坏程度，将其分类。
测量循迹、聚焦线圈是否开路（２０Ω左右）；斜视物镜中央是否有不可恢复的磨损黑斑；线路是否破损，不能修复；将这些明确损坏的激光头与已知光管老化的激光头放在一边暂不修理（这里不再详谈测老化电流的方法）。
将飞利浦激光头的光管用针头等小工具小心撬下，切记不要损坏排线、光管表面，不要除去光管上的密封树脂。
在一清洗容器中装入清水，以能浸过激光头为宜，在清水中滴入少量洗洁精（洗碗筷餐具用的），不能用劣质的，不能太浓，能起泡即可。
]VCD激光头的维修与代换对换CD光头有参考作用
![]VCD激光头的维修与代换对换CD光头有参考作用](https://img.taocdn.com/s3/m/ce6938be804d2b160a4ec026.png)
]VCD激光头的维修与代换--对换CD光头有参考作用
VCD激光头是利用激光束将碟片上的坑点信号转换为电信号的精密光学机电一体化器件。
VCD机中普遍采用两种类型的激光头：一是以飞利浦激光头为代表的全息照相式激光头；二是以索尼激光头为代表的普通三光束激光头。
本文根据实践经验总结，介绍VCD激光头的维修与代换方法，希望对广大读者有所帮助。
注：本文也适用于电脑光驱激光头的维修。
一、VCD激光头的维修
二、VCD激光头的代换
4、代换VCD激光头时应注意的问题：
1）因各型VCD机主板设计不同，光头排线顺序可能不致，有时刚好相反，可从导找聚焦、循迹线圈端子的超始端子来进行判别。
2）激光头外形、托盘、压片盖等若有差异，应尽可能带架代换或改装部分不合尺寸的地方后代换。
3）各激光头电气参数略有差异，代换后应微调各工作点参数，如聚焦、循迹平衡电位器、光管功率增益可调电阻等。
4）代换激光头后最好试验一两天，以确定性能是否稳定。
5）代换激光头是非常细致和严谨的工作，一丝差异便会导致代换失败，甚至损坏激光头，故在实践中应善于总结、勤于思考。
激光头工作原理与故障的检修
4.8激光头故障检修实例
实例五：野狼超级ＶＣＤ（ＹＬ－１６８ＤＦ）机， 结构简单，机内大约２／３空置，播放效果还不错。 它的机芯与众不同，进出仓的结构类似飞利浦，但机 芯却是索尼的。此机在更换光头或做其他需取下机芯 的维修工作后，如果固定机芯的四只螺钉未旋紧（特 别是靠主轴电机的两只），哪怕只差半圈也会造成出 仓不畅，极易导致误判为持片器磁力过强引起的故障， 请同行注意，以免检修走弯路。
整理ppt
2. 激光头的更换方法
图 4.27 人体接地示意图
整理ppt
2. 激光头的更换方法
整理ppt
4.8激光头故障检修实例
根据故障现象分析维修思路，掌握维修 的基本方法和一些维修技巧。
实例一：爱多ＩＶ３０８型不读碟，拆开 机器接上电源看其光头，发现光头所发 出的光明显偏弱，调整激光头的功率也 无效，这个大家都晓得吧，换光头，一 切就万事ＯＫ。
整理ppt
实训项目四 CD唱机的基本维修技 能
一．实验目的 1.掌握手工清洁物镜的方法。 2.掌握光头清洗盘、清洁剂的使用。 3.掌握激光头物镜的内部清洁。 二．实验器材 1．Technics SL-P210CD唱机或其他型号的
CD\VCD\DVD一部； 2.少量无水酒精、棉花和少量蒸馏水； 3.CD机的光头清洗盘、清洁剂。
整理ppt
VCD 机 激 光 头
整理ppt
DVD机激光头
整理ppt
光盘信息读出
光盘信息的正确读出主要是由激光头、伺服系统、 机械结构三者来完成的。作用是让激光头发出的激 光束正确聚焦到信号轨迹上，并保证在光盘旋转过 程中，激光束始终跟踪移动的轨迹上，且单位时间 内激光束所读出的信号轨迹的长度相同，以保证后 续电路能够正确地处理读出的数据。
VCD激光头资料
VCD激光头资料VCD激光头的维修与代换发布日期：2007-8-19 12:41:23 作者：出处：浏览：9968VCD激光头是利用激光束将碟片上的坑点信号转换为电信号的精密光学机电一体化器件。
VCD机中普遍采用两种类型的激光头：一是以飞利浦激光头为代表的全息照相式激光头；二是以索尼激光头为代表的普通三光束激光头。
本文根据实践经验总结，介绍VCD激光头的维修与代换方法，希望对广大读者有所帮助。
注：本文也适用于电脑光驱激光头的维修。
一、VCD激光头的维修1、VCD激光头常见故障表现见下表：VCD激光头常见故障飞利浦系列激光头典型故障表现索尼系列激光头典型故障表现物镜脏污；物镜磨花；物镜组件下沉；激光管老化；激光管透光面脏污；内部分光棱镜脏污；聚焦、循迹线圈变形、开路、短路或虚焊。
则开始可正常播放，几分钟后纠错变差，直至死机；部分碟片能播放，但大部分不能播放。
读碟非常慢，持续时间长；个别碟不能播放，纠错差，“马赛克”严重。
各齿轮错位、磨损；异物卡死；排线折断。
碟片不转动，但光头有聚焦动作，光管有激光发出。
主轴电机飞转，但不读碟。
接插件氧化、接触不良碟片转几圈即停止，光管有激光发出，且有聚焦动作。
能读碟，但停顿时间告别多，类似“暂停”现象。
光头滑杆脏污、阻力增大、变形；主轴电机、进给电机不良或损坏、电线折断。
冷机不读碟，热机后可恢复正常。
主轴电机有时正转后又高速反转，但不读碟。
机心磨损；光头架减震垫弹力不均，光头架倾斜。
播放中画面呈慢放状态，声音断续不正常。
2、VCD激光头常见故障的维修方法见下表：VCD激光头常见故障故障维修方法物镜脏污1）用棉签蘸纯净水擦拭；2）如脏污严重，可用纯净水兑洗洁精浸泡整只不带架光头，冲洗后吹干，此法可彻底清洁物镜下表面。
物镜磨花1）若轻微磨花，可用棉签蘸优质牙膏轻磨后用纯净水清洗；2）若严重磨花，可从同型或相似旧光头上取下完好的物镜组件代换；3）换用同型号新光头。
物镜组件下沉1）将物镜先调至确位置并固定，用电吹风低温挡加热物镜塑料活动支架后，待自然冷却后取下固定物即可修复；2）从同型或相似旧光头上取下完好的物镜组件代换；3）换用同型号新光头。
先锋影碟机和激光唱机的激光头更换之后的调整方法（续一）
先锋影碟机和激光唱机的激光头更换之后的调整方法（续一）王耕
【期刊名称】《影视技术》
【年(卷),期】1995(000)011
【摘要】(10)聚焦伺服环路增益调整调整不当时可读性变差,此项调整把聚焦伺服环路增益置为最佳值。
调整点:VR604电位器测量元件:LD片(GGV1003)、47KΩ电阻测量仪器:示波器、调频信号发生器调整方法: ①测试连接方法及波形如图1—11所示。
【总页数】7页(P26-32)
【作者】王耕
【作者单位】无
【正文语种】中文
【中图分类】TN912.2
【相关文献】
1.日立V1P—RX8EX影碟机激光头的调整方法 [J], 王耕
2.先锋CLD—S270及S370影碟机激光头的调整方法 [J], 王耕
3.先锋影碟机和激光唱机的激光头更换之后的调整方法 [J], 王耕
4.先锋影碟机和激光唱机的激光头更换之后的调整方法（续二） [J], 王耕
5.先锋CLD-2730K影碟机激光头的调整方法 [J], 王耕;候兆千
因版权原因，仅展示原文概要，查看原文内容请购买。
VCD激光头的维修与代换[宝典]
![VCD激光头的维修与代换[宝典]](https://img.taocdn.com/s3/m/39b117e2fbb069dc5022aaea998fcc22bcd143a6.png)
]VCD激光头的维修与代换--对换CD光头有参考作用
VCD激光头是利用激光束将碟片上的坑点信号转换为电信号的精密光学机电一体化器件。
VCD机中普遍采用两种类型的激光头：一是以飞利浦激光头为代表的全息照相式激光头；二是以索尼激光头为代表的普通三光束激光头。
本文根据实践经验总结，介绍VCD激光头的维修与代换方法，希望对广大读者有所帮助。
注：本文也适用于电脑光驱激光头的维修。
一、VCD激光头的维修
二、VCD激光头的代换
4、代换VCD激光头时应注意的问题：
1）因各型VCD机主板设计不同，光头排线顺序可能不致，有时刚好相反，可从导找聚焦、循迹线圈端子的超始端子来进行判别。
2）激光头外形、托盘、压片盖等若有差异，应尽可能带架代换或改装部分不合尺寸的地方后代换。
3）各激光头电气参数略有差异，代换后应微调各工作点参数，如聚焦、循迹平衡电位器、光管功率增益可调电阻等。
4）代换激光头后最好试验一两天，以确定性能是否稳定。
激光头维修(1)
激光头维修1. 引言激光头是一种常见的光学设备，广泛应用于光盘、激光打印机、激光切割机等设备中。
然而，由于长期使用或不当操作，激光头可能会出现各种问题，导致设备无法正常工作。
本文将介绍激光头的维修方法，帮助读者快速解决激光头故障。
2. 激光头常见故障2.1 无法读取光盘当激光头无法读取光盘时，可能是由于以下几个原因造成：•光头受到灰尘或污垢的影响，阻碍激光信号的传输；•光头焦距调节不准确，无法正确对准光盘；•光头元件老化或损坏，无法正常发射或接收激光信号。
2.2 烧毁激光刀片激光刀片是激光头的重要组成部分，用于对光盘进行切割或记录。
如果激光刀片受到过大的电流或激光功率，可能会导致烧毁。
2.3 激光头无法正常发射激光激光头无法正常发射激光的原因可能包括：•激光头电源故障；•激光头电路损坏；•激光头光源老化或损坏。
3. 激光头维修方法3.1 清洁激光头清洁激光头是解决无法读取光盘问题的常见方法。
以下是清洁激光头的步骤：1.关闭设备电源，并拔除电源线。
2.用激光头专用的清洁棒、清洁盘等工具清洁激光头。
注意使用专用清洁工具，避免使用任何可能损坏激光头的物品。
3.轻轻擦拭激光头表面，确保没有灰尘或污垢。
4.检查激光头焦距调节，确保其正确对准光盘。
3.2 更换激光刀片如果激光刀片烧毁，需要更换新的激光刀片。
以下是更换激光刀片的步骤：1.打开设备外壳，找到激光头所在的位置。
2.使用合适的工具将烧毁的激光刀片取出。
3.将新的激光刀片安装到激光头上。
注意方向和位置的正确对应。
4.关闭设备外壳。
3.3 修复电路故障如果激光头无法发射激光，可能是电路故障引起的。
以下是修复电路故障的步骤：1.使用万用表或示波器等工具检查激光头电路是否存在损坏。
2.确认损坏的元件，并将其更换为相同或相似的元件。
3.测试修复后的激光头，确保正常工作。
4. 注意事项在进行激光头维修时，需要注意以下事项：•确保设备断电并拔掉电源线，避免触电。
DVD机的激光头
DVD机的激光头，是从DVD光盘拾取信息的执行部件。
激光头工作的时候，首先将激光二极管发出的激光经过光学系统分成束光射向碟片，然后，从碟片上反射回来的光束再照射到光电接收器上再变成电信号。
激光头在读取信号的过程中，就是让激光在碟上扫过时与信号相遇。
DVD碟上有肉眼看不见的，排得密密麻麻称作坑点的小凹点，这些小凹点就是数据信息所在，它们排列成一圈圈的同心圆。
因为光碟的读取效率是与激光的波长二次方成反比的，激光的波长越短读取效率就越好，所以，激光头发出的激光波波长被聚焦得很短很短(只有0.65微米左右)。
DVD机必须兼容播放CD和VCD碟。
不同的光盘因为结构不同，对激光的要求也有不同，这就要求DVD激光头在读取不同盘片时要采用不同的光功率。
目前，DVD机普遍采用的是红色半导体激光器。
但是，蓝色半导体激光的波长更短，所以，蓝色半导体激光器才是以后DVD激光源的发展方向。
目前DVD播放机的光头的种类可以分为单激光器方式和双激光器方式两种，而这两种的每一种又可细分为几种：单激光器方式只有一个激光发射器，只能发射650nm的激光，故无法兼容CD-R。
具体又有以下几种方式：(1)双透镜方式，采用两个焦距不同的透镜，分别用于DVD和CD系统，透镜必须采用机械方式进行切换。
(2)双焦点透镜方式，全息技术，在透镜上做环状切割。
(3)快门方式(孔径控制方式)。
双激光器方式由于采用了两个激光器，能发射两种不同波长，故能读取CD-R。
有两种方式：(1)双激光头方式，备有两套激光器和透镜系统，分别用于CD和DVD。
(2)双激光器单光路方式，备有分别适用于DVD和CD的专用激光器，光路和透镜系统则利用棱镜等实现公用。
由于DVD与CD/VCD规格的差异，光源波长的不同，所以DVDROM无法读取CD/VCD，CD-ROM也无法读取DVD，但DVD要向下兼容，所以各家生产商有不一样的办法来兼顾CD/VCD。
因为光源波长及盘片厚度不同，要正确读取盘片有四种办法：换双镜头：这是东芝最早提出并应用的，也是目前使用最广泛的。
dvd机激光头故障如何检修教程
dvd机激光头故障如何检修教程dvd机激光头故障如何检修教程导语：蓝光DVD机因激光头老化引起光盘不转的情况最为常见。
因为光盘不转，无法测RF波形，只能测RF钟形脉冲幅度来判断激光头是否老化。
以下是关于dvd机激光头故障如何检修教程，欢迎借鉴！该激光头的顶部有两个物镜：表面小的那个物镜为BD物镜，用于BD光盘信息的读取；表面大的那个物镜为DVD/CD物镜，用于DVD/CD光盘信息的读取。
在激光头的两个侧面上，分别设有两个激光器：一个是蓝光激光器（即BD 激光器），它有3个，内部包含一个BD激光发射二极管（用符号LD—BD表示）和一个光强检测二极管（用符号PD—BD表示）；另一个是红光激光器（即DVD/CD激光器），它有4个引脚，它的内部结构与普通DVD机中的'DVD/CD激光器相似，内部也包含一个DVD 激光发射二极管（LD—DVD）、一个CD激光发射二极管（LD—CD）以及一个光强检测二极管（PD—DVD/CD）。
当播放CD光盘时，红光激光器中的CD激光二极管发射780nm （介于红外光与红光之间）的紫红色激光，通过相应的光路和红光物镜后聚焦成一个小的识读光点（直径大约为1m）来识读在信息面深度为1。
2mm的CD光盘；播放DVD光盘时，红光激光器中的DVD激光二极管发射650nm的红色激光，通过与之对应的光路和红光物镜后聚焦成一个更小的识读光点（直径大约为0.6m）来识读在信息面深度为0.6mm的DVD光盘；当播放BD光盘时，BD激光器发射出波长为405nm的蓝色激光，通过与之对应的光路和BD物镜后聚焦成一个最小的识读光点（直径大约为0.16m）来识读在信息面深度为0.1mm的BD光盘。
KEM430AAA型激光头的两个物镜安装在同一塑料骨架上，骨架上安装有聚焦线圈、循迹线圈、倾斜线圈。
KEM430AAA型激光头的尾部有一块小电路板，电路板上有一块型号为2802—P87V的芯片，是激光驱动块，并含有功率自动控制电路，即APC电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DVD影碟机激光头更换宝典
如三洋激光头SF-HD65单头：
SF-HD65是通用激光头，可以代换60、62、870、850等激光头。
DVD激光头单头的更换技巧：
DV34架带SF-HD65激光头
激光头安装知识
激光头在出厂时，为防止电磁干扰一般都设有保护焊点，一般在光头电路板上一个较大的圆球焊点，在进行光头安装前需将其用烙铁焊开，否则激光头将无法正常使用。
将电烙铁加热到约250摄氏度~280摄氏度，拔掉电烙铁电源插头，后再焊开保护点，焊开后应看到两条缝隙，分别是VCD和DVD缝隙。
如何判断激光头损坏
激光头损坏一般表现为不读盘或者读盘非常困难，一些质量差一点的光盘根本无法读取，激光头使用久。
