高压开关柜操作程序
高压开关柜送电、停电(检修)操作规程
高压开关柜送电、停电(检修)操作规程一、KYN28A-12高压开关柜“五防”联锁操作要求:1.防止误分合断路器—断路器手车必须处于工作位置或试验位置时,断路器才能进行合、分闸操作。
2.防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。
3.防止带电合接地刀—断路器手车必须处于试验位置时,接地刀才能进行合闸操作。
4.防止带接地刀送电—接地刀必须处于分闸位置时,断路器手车才能推入工作位置进行合闸操作。
5.防止误入带电间隔—断路器手车必须处于试验位置,接地刀处于合闸状态时,才能打开后门;没有接地刀的开关柜必须在高压停电后(打开后门电磁锁),才能打开后门。
注:KYN28A-12高压开关柜在正常运行时,应闭门操作。
(一)、送电操作程序:1.通过转运车将断路器手车(或PT手车)推到柜前,把转运车升到合适位置,将转运车前部定位锁孔板插入柜体中隔板插口并将转运车与柜体锁定;手车进柜时将手车的左右把手同时向内拉至把手Ⅱ位置并将手车平稳推入开关柜的试验位置,然后将手车的左右把手同时向外推至把手Ⅰ位置,使手车推进机构与开关柜可靠锁定。
当确认已将手车与柜体锁定好之后,解除转运车与柜体的锁定,将转运车推开。
2.将手车的二次插头插入开关柜的二次插座内,并用扣件锁定;3.关闭开关柜后门(电缆室门)和前门(断路器室门);打开接地刀操作活门,用接地刀操作手柄(逆时针转90°)打开接地刀,抽出接地刀操作手柄关闭接地刀操作活门,并确认接地刀处于分闸状态。
4.检查仪表室内的控制、合闸、信号、交流及母线电压等电源开关(或二次熔断器)处于合闸状态,并观察电源电压属于正常范围后,关闭仪表室门。
5.用就地或远方操作方式控制操作(处在开关柜试验位置的)断路器合、分各一次,确认断路器控制回路接线及信号回路显示正确。
6.将手车推进摇把插入手车中面板上操作孔内,顺时针转动将手车推入开关柜工作位置(手车到达工作位置时会发出“卡嗒”的扣锁响声),取出手车推进摇把。

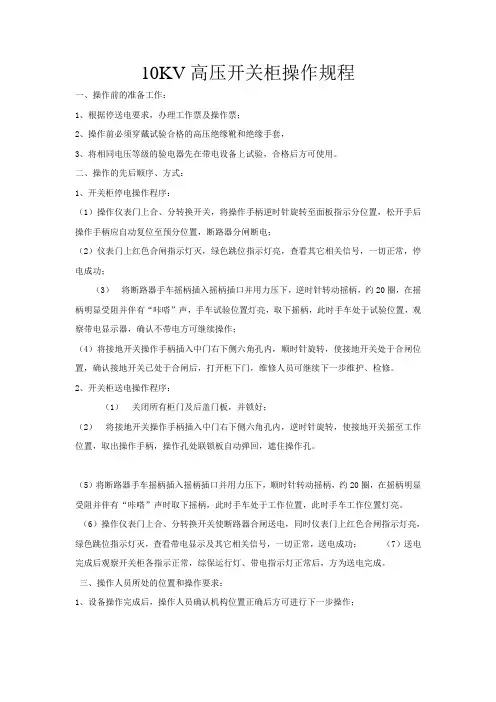

10KV高压开关柜操作规程
10KV高压开关柜操作规程一、操作前的准备工作:1、根据停送电要求,办理工作票及操作票;2、操作前必须穿戴试验合格的高压绝缘靴和绝缘手套,3、将相同电压等级的验电器先在带电设备上试验,合格后方可使用。
二、操作的先后顺序、方式:1、开关柜停电操作程序:(1)操作仪表门上合、分转换开关,将操作手柄逆时针旋转至面板指示分位置,松开手后操作手柄应自动复位至预分位置,断路器分闸断电;(2)仪表门上红色合闸指示灯灭,绿色跳位指示灯亮,查看其它相关信号,一切正常,停电成功;(3)将断路器手车摇柄插入摇柄插口并用力压下,逆时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒”声,手车试验位置灯亮,取下摇柄,此时手车处于试验位置,观察带电显示器,确认不带电方可继续操作;(4)将接地开关操作手柄插入中门右下侧六角孔内,顺时针旋转,使接地开关处于合闸位置,确认接地开关已处于合闸后,打开柜下门,维修人员可继续下一步维护、检修。
2、开关柜送电操作程序:(1)关闭所有柜门及后盖门板,并锁好;(2)将接地开关操作手柄插入中门右下侧六角孔内,逆时针旋转,使接地开关摇至工作位置,取出操作手柄,操作孔处联锁板自动弹回,遮住操作孔。
(5)将断路器手车摇柄插入摇柄插口并用力压下,顺时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒”声时取下摇柄,此时手车处于工作位置,此时手车工作位置灯亮。
(6)操作仪表门上合、分转换开关使断路器合闸送电,同时仪表门上红色合闸指示灯亮,绿色跳位指示灯灭,查看带电显示及其它相关信号,一切正常,送电成功;(7)送电完成后观察开关柜各指示正常,综保运行灯、带电指示灯正常后,方为送电完成。
三、操作人员所处的位置和操作要求:1、设备操作完成后,操作人员确认机构位置正确后方可进行下一步操作;2、接地开关和断路器及柜门均有联锁,只有在断路器处于试验位置或抽出柜外才可以合分接地开关;3、接地开关分闸后才可把断路器由试验位置摇至工作位置,不可强行操作;四、其他注意事项:1、检修开关设备时,必须拉出隔离手车,使各方面至少有一个明显的断开点;2、现场操作设备时必需有人监护,监护人要监视操作者的操作,并时刻提醒操作人员注意与带电体保持一定安全距离,防止触电;3、送电顺序:先合隔离手车-再合断路器,不允许带负荷合隔离开关;停电顺序:先停断路器-再停隔离开关,不允许带负荷拉隔离开关;4、电流互感器二次不允许开路,电压互感器二次不允许短路,并有一端应可靠接地;5、工作结束后,必须拆除警告牌,原有防护装置随时安装好。

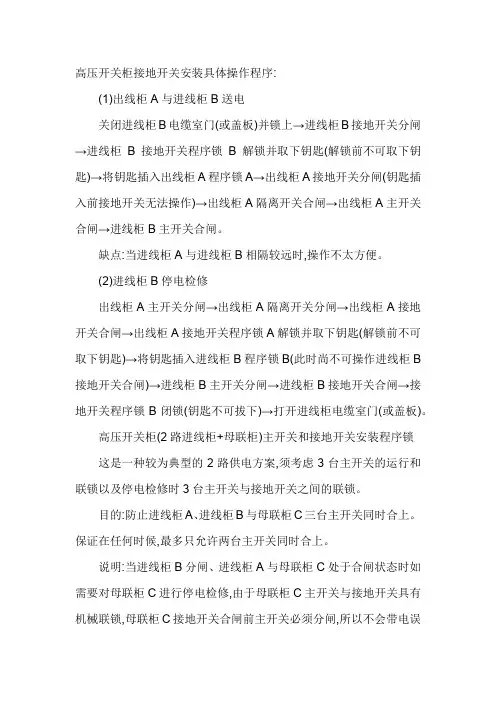

高压开关柜接地开关安装具体操作程序
高压开关柜接地开关安装具体操作程序:(1)出线柜A与进线柜B送电关闭进线柜B电缆室门(或盖板)并锁上→进线柜B接地开关分闸→进线柜B接地开关程序锁B解锁并取下钥匙(解锁前不可取下钥匙)→将钥匙插入出线柜A程序锁A→出线柜A接地开关分闸(钥匙插入前接地开关无法操作)→出线柜A隔离开关合闸→出线柜A主开关合闸→进线柜B主开关合闸。
缺点:当进线柜A与进线柜B相隔较远时,操作不太方便。
(2)进线柜B停电检修出线柜A主开关分闸→出线柜A隔离开关分闸→出线柜A接地开关合闸→出线柜A接地开关程序锁A解锁并取下钥匙(解锁前不可取下钥匙)→将钥匙插入进线柜B程序锁B(此时尚不可操作进线柜B 接地开关合闸)→进线柜B主开关分闸→进线柜B接地开关合闸→接地开关程序锁B闭锁(钥匙不可拔下)→打开进线柜电缆室门(或盖板)。
高压开关柜(2路进线柜+母联柜)主开关和接地开关安装程序锁这是一种较为典型的2路供电方案,须考虑3台主开关的运行和联锁以及停电检修时3台主开关与接地开关之间的联锁。
目的:防止进线柜A、进线柜B与母联柜C三台主开关同时合上。
保证在任何时候,最多只允许两台主开关同时合上。
说明:当进线柜B分闸、进线柜A与母联柜C处于合闸状态时如需要对母联柜C进行停电检修,由于母联柜C主开关与接地开关具有机械联锁,母联柜C接地开关合闸前主开关必须分闸,所以不会带电误合接地开关。
措施:进线柜A、进线柜B与母联柜C主开关各安装一把相同的程序锁A、B、C,3把程序锁共用2把相同的钥匙(即3锁2钥匙)口主开关合闸后程序锁钥匙即不可取下如要取下程序锁钥匙主开关必须分闸。
具体操作程序这里不作详细介召。
当接地铜排进线柜A分闸、进线柜B与母联柜C处于合闸状态时,如需要对母联柜C进行停电检修,则须考虑进线柜B与母联柜C 之间进行联锁。
目的:防止进线柜B主开关在关合(带电)状态下误合母联柜C接地开关·防止母联柜C接地开关在关合状态下误合进线柜B主开关送电。
高压柜操作规程
高压柜操作规程高压开关柜由柜体和手车两大部分构成。
柜体由金属隔板分隔成四个独立的隔室:母线室、手车室、电缆室和继电器仪表室。
高压柜手车,手车按用途分为断路器手车、计量手车、隔离手车几种,同品牌、同参数规格的手车可互换。
手车在柜内有试验位置和工作位置,每一位置都均有到位装置,并连接到电气和机械连锁装置,防止操作人员误操作以确保操作安全。
1、断路器手车在试验或工作位置时,断路器才能进行合分操作,且在断路器合闸后,手车无法移动,防止了带负荷误拉、推断路器。
2、仅当接地关处于分闸位置时,断路器手车才能从试验位置移至工作位置;仅当断路器手车处于试验位置时,接地开关才能进行合闸操作,实现了防止带电误合接地开关及防止接地开关处于闭合位置时关合断路器。
3、接地开关处在分闸位置时,下门及后门都无法打开,防止了误入带电间隔4、断路器在工作位置时,二次插头被锁定不能拔出。
高压柜安全连锁装置为保证安全及联锁装置可靠不至损坏,必须按联锁程序进行操作。
高压开关柜有安全可靠的连锁装置,其作用为:1、防止误操作断路器。
2、防止带负荷拉合隔离开关,即防止带负荷推拉小车。
3、防止带电挂接地线,即防止带电合接地开关。
4、防止带接地线送电,即防止接地开关处于接地位置时送电。
5、防止误入带电间隔。
进线柜送电操作程序1、关闭所有柜门及后封板,并锁好(接地开关处于合位时方可关出线柜下门)。
2、推上转运小车并使其定位,把断路器手车推入柜内并使其在试验位置定位(推断路器时需把断路器两推拉把手往中间压,同时用力将断路器推入柜内,断路器到达试验位置后,放开推拉把手,把手应自动复位),手动插上航空插,关上手车室门并锁好。
3、观察上柜门各仪表、信号指示是否正常(正常时综合继保电源灯亮,手车试验位置灯、断路器分闸指示灯和储能指示灯亮,如所有指示灯均不亮,则打开上柜门,确认各母线电源开关是否合上,如已合上各指示灯仍不亮,则需检修控制回路)。
4、将断路器手摇柄插入摇柄插口并用力压下,顺时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒”声时取下摇柄,此时手车处于工作位置,航空插被锁定,断路器手车主回路接通,查看相关信号(此时手车工作位置灯亮,同时手车试验位置灯灭)。
高压开关柜安全操作规程
行业资料:________ 高压开关柜安全操作规程单位:______________________部门:______________________日期:______年_____月_____日第1 页共6 页高压开关柜安全操作规程1、穿戴好防护用品,用高压试电器确认市高压电正常。
2、打开接地刀锁。
取下“禁止合闸”警示牌。
3、逆时针操作,拉开接地刀。
4、检查接地指示在断开位置。
5、锁上接地刀锁。
6、打开开关锁。
7、逆时针操作将开关合上,然后顺时针反向蓄能操作。
8、检查三个指示灯在亮的状态。
9、锁上开关锁。
二、停电操作程序1、断开低压配电柜的进线柜总负荷开关。
2、检查三个指示灯在亮的状态。
3、用手按停电开关,听到开关动作声为止。
4、用高压试电器分别对L1、L2、L3检查,指示灯应无闪烁呈白色。
5、打开接地刀锁。
6、顺时针操作,合上接地刀。
7、检查接地指示在接地状态。
挂上“禁止合闸”警示牌。
三、操作记录1、班内完成的操作记录于《工程部值班记录表》内。
2、跨班完成的操作记录于《操作记录表》内。
3、《工程部值班记录表》、《操作记录表》由部门兼职资料员保存二年。
第 2 页共 6 页高压开关柜带电显示装置的改进1“5.21”事故简介xx年5月21日,为配合用户内部倒闸切换电源,将3个小区配电室高压停电用户内部工作结束后,供电部门准备恢复所有小区配电室供电,配电运行工区操作人员到达东小区P677配电室,对xx断路器及10kV5#母线供电,共有五步操作:第一步,检查xx应拉开;第二步,合上202-2;第三步,合上202-5;第四步,合上202;第五步,检查202应合好。
当操作第四步合上202时,断路器合不上,运行人员终止正常操作,并将202-2、202-5拉开,在手把上挂"禁止合闸,有人工作"标示牌,然后运行人员打电话通知检修人员,并向检修人员介绍"可能是操作机构的问题"。

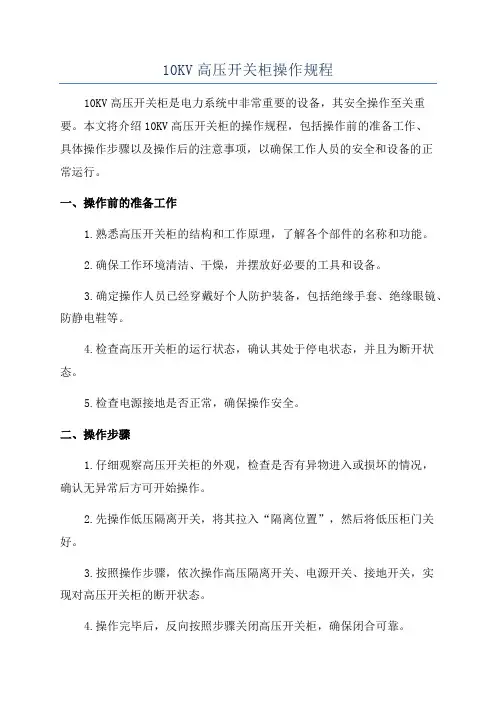

10KV高压开关柜操作规程
10KV高压开关柜操作规程10KV高压开关柜是电力系统中非常重要的设备,其安全操作至关重要。
本文将介绍10KV高压开关柜的操作规程,包括操作前的准备工作、具体操作步骤以及操作后的注意事项,以确保工作人员的安全和设备的正常运行。
一、操作前的准备工作1.熟悉高压开关柜的结构和工作原理,了解各个部件的名称和功能。
2.确保工作环境清洁、干燥,并摆放好必要的工具和设备。
3.确定操作人员已经穿戴好个人防护装备,包括绝缘手套、绝缘眼镜、防静电鞋等。
4.检查高压开关柜的运行状态,确认其处于停电状态,并且为断开状态。
5.检查电源接地是否正常,确保操作安全。
二、操作步骤1.仔细观察高压开关柜的外观,检查是否有异物进入或损坏的情况,确认无异常后方可开始操作。
2.先操作低压隔离开关,将其拉入“隔离位置”,然后将低压柜门关好。
3.按照操作步骤,依次操作高压隔离开关、电源开关、接地开关,实现对高压开关柜的断开状态。
4.操作完毕后,反向按照步骤关闭高压开关柜,确保闭合可靠。
5.检查高压开关柜的仪表指示是否正常,确认开闭位置正确。
6.检查开关柜周围的电气设备和线路是否有异常现象,如有异常及时予以处理。
三、操作后的注意事项1.操作完毕后要及时清理操作现场,将工具和设备收拾整齐,确保周围环境整洁。
2.注意及时与相关人员交接班,交流操作情况和设备运行状态。
3.如果发现高压开关柜存在异常情况,应及时报告上级,并采取相应的措施进行修复。
4.定期进行高压开关柜的巡视和维护,确保设备的正常工作。
5.参加相关培训和学习,提高操作人员的专业水平和安全意识。
通过遵循以上的操作规程,能够确保10KV高压开关柜的安全操作,并保障设备的正常运行。
同时,也能避免操作人员在操作过程中的意外伤害和设备损坏的发生,保证电力系统的安全稳定运行。
高压开关柜操作程序
二、进线柜送电操作程序1)关闭所有柜门及后封板,并锁好。
(接地开关处于合位时方可关出线柜下门)2)推上转运小车并使其定位,把断路器手车推入柜内并使其在试验位置定位,手动插上航空插,关上手车室门并锁好。
3)观察上柜门各仪表、信号指示是否正常。
4)将断路器手车摇柄插入摇柄插口并用力压下,顺时针转动摇柄,在摇柄明显受阻并伴有“咔嗒”声时取下摇柄,此时手车处于工作位置,航空插被锁定,断路器手车主回路接通,查看相关信号。
5)观察带电显示器,确定外线电源已送至本柜。
(带电显示器面板开关压下为ON位置,如带电显示灯亮表示外电源已送至本柜断路器下触头。
如带电显示)灯不亮,则需先送外电源至本柜。
)6)操作仪表门上合、分转换开关使断路器合闸送电,同时仪表门上红色合闸指示灯亮,绿色分闸指示灯灭,查看其它相关信号,一切正常,送电成功。
7)如断路器合闸后自动分闸或运行中自动分闸,则需判断何种故障并排除后才可按以上程序重新送电。
三、进线柜停电操作程序1)观察所有柜相关信号,确认所有出线柜断路器均处于分闸位置。
2)操作仪表门上合、分转换开关使断路器分闸停电,同时仪表门上红色合闸指示灯灭,绿色分闸指示灯亮,查看其它相关信号,一切正常,停电成功。
3)将断路器手车摇柄插入摇柄插口并用力压下,逆时针转动摇柄,在摇柄明显受阻并伴有“咔嗒”声时取下摇柄,此时手车处于试验位置,航空插锁定解除,打开手车室门,手动脱离航空插。
(手车主回路断开)4)推上转运小车并使其锁定,拉出断路器手车至转运小车,移开转运小车。
5)观察带电显示器,确认不带电方可继续操作。
(进线柜下门有电磁锁强制闭锁,只有在进线端不带电时方可解锁,但在进线端带电时也可用钥匙紧急解锁。
进线断路器分闸并不代表进线柜不带电,如外电源没停,此时电缆室是带高压电的,强行进入有生命危险。
)6)打开下门,验电(必需验电),放电(必需放电),挂接地线(必需挂接地线),维修人员可进入维护、检修。
35kv高压开关柜操作流程
35kv高压开关柜操作流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!35kV高压开关柜是电力系统中重要的组成部分,用于控制、保护和监测高压电力设备。
高压开关柜作业指导书
高压开关柜作业指导书高压开关柜作业指导书(一)一、引言高压开关柜是电力系统中非常重要的设备之一,用于控制和保护电路。
为了确保高压开关柜的正常运行,本文将详细介绍高压开关柜的作业指导。
二、作业前准备1. 熟悉高压开关柜的基本结构和原理,了解相关操作规程。
2. 确认开关柜的通电状态和工作环境是否安全稳定。
3. 检查所需工具和设备是否完备,如绝缘手套、绝缘靴、工具箱等。
4. 做好防护措施,如穿戴绝缘工具、带好安全帽等。
三、作业步骤1. 开启高压开关柜门,确保柜内无明火、异味等危险情况。
2. 检查各种开关的位置和状态,并做好记录。
3. 根据实际需求,选择合适的操作方式。
如手动操作、远程控制等。
4. 操作前,先确认所需操作的开关是否处于停止状态,并拉下备开关。
5. 操作时,要轻拿轻放,避免用力过猛或拧紧过度,以免损坏设备。
6. 操作过程中,要保持清洁卫生,及时清除杂物和灰尘。
7. 操作后,关闭高压开关柜门,确保安全可靠。
四、应急处理1. 遇到设备异常或故障时,首先切断电源,并立即报告上级。
2. 在应急情况下,严禁擅自操作,应按照规定流程处理。
3. 在作业过程中,如遇短路、漏电等情况,应立即停止操作,并采取应急措施。
高压开关柜作业指导书(二)五、作业注意事项1. 严格遵守作业规程和操作流程,确保作业安全。
2. 操作时应集中注意力,切勿分心或大意。
3. 操作人员必须经过专业培训和持证上岗,具备相关技能和知识。
4. 严禁在高压开关柜附近吸烟、使用明火等危险行为。
5. 操作人员要注意个人防护,严格按照规定穿戴绝缘工具和防护设备。
6. 严禁擅自改变高压开关柜的接线、调整参数等操作。
7. 不得将高压开关柜用于不正当用途,防止违规操作。
六、作业结束1. 完成作业后,将高压开关柜恢复到正常工作状态,并做好记录。
2. 清理作业现场,保持整洁。
3. 及时将作业情况报告上级,并做好相关资料整理和存档。
七、结语高压开关柜的作业是一项非常重要的工作,要严格按照操作规程进行,确保作业安全和设备正常运行。
高压开关柜的操作如何及操作规程
高压开关柜的操作如何及操作规程高压开关柜的操作如何高压开关柜柜体应装设防止电气误操作的闭锁装置,使之具备“五防”功能:防止误分、误合断路器;防止带负载拉、合隔离开关;防止带电挂接地线;防止带接地线闭合开关;防止人员误人带电间隔。
倒闸操作就是将电气设备由一种状态转换到另一种状态,即接通或断开高压断路器、高压隔离开关、高压负荷开关、跌落式熔断器等。
高压电气设备倒闸操作的技术要求:①高压断路器和高压隔离开关的操作次序:停电时,先断开高压断路器,再断开高压隔离开关;送电时,次序与此相反。
严禁带负荷拉、合隔离开关。
②高压断路器两侧的高压隔离开关的操作次序:停电时先拉负荷侧隔离开关,再拉电源侧隔离开关;送电时,次序与此相反。
③变压器两侧开关的操作次序:停电时。
先拉负荷侧开关,后拉电源侧开关;先停低压.后停高压。
送电时次序与此相反。
④单极隔离开关及跌落式熔断器的操作次序:停电时,先拉开中心相,后拉开两边相;送电时次序与此相反。
倒闸操作是电气值班人员的一项常常性的紧要工作。
操作人员在倒闸操作时,必需要有高度的责任心,要严格执行有关规章制度。
开关柜是一种电设备,外线先进入柜内主控开关,然后进入分控开关,各分路按其需要设置。
如仪表,自控,电动机磁力开关,各种交流接触器等,有的还设高压室与低压室开关柜,设有高压母线,如发电厂等,有的还设有为保紧要设备的低周减载。
防备措施(1)规范电缆终端制作工艺,提高电缆终端制作质量,杜绝野蛮施工。
电缆分相穿过底板的敷设方式,开关柜出线室底部铁板不允许形成闭合磁路。
(2)开关柜出线室底板应接受非导磁材料制作。
(3)开关柜出线室的底板接受铁板时,铁板必需固定安装,防止所留缝隙因变位形成闭合磁路。
倒闸操作的要求运行中的电气设备,会因检修、调试、试验、除去缺陷以及更改一次回路的运行接线或新设备投入等工作,需要运行人员进行运行方式的变换而投入、断开、倒换电气没备,这一系列操作称为倒闸操作。
它是一项紧要而多而杂的操作,关系到电力系统没备、供电和人身的安全。
高压开关柜操作规程
高压开关柜操作规程
一、送电操作程序
1、穿戴好防护用品,用高压试电器确认高压电正常。
2、打开接地刀锁。
取下“禁止合闸”警示牌。
3、逆时针操作,拉开接地刀。
4、检查接地指示在断开位置。
5、锁上接地刀锁。
6、打开开关锁。
7、逆时针操作将开关合上,然后顺时针反向储能操作。
8、检查三个指示灯在亮的状态。
9、锁上开关锁。
二、停电操作程序
1、断开低压配电柜的进线柜总负荷开关。
2、检查三个指示灯在亮的状态。
3、用手按停电开关,听到开关动作声为止。
4、用高压试电器分别对L1、L2、L3检查,指示灯应无闪烁呈白色。
5、打开接地刀锁。
6、顺时针操作,合上接地刀。
7、检查接地指示在接地状态。
挂上“禁止合闸”警示牌。
三、操作记录
1、班内完成的操作记录于《工程部值班记录表》内。
2、跨班完成的操作记录于《操作记录表》内。
3、《工程部值班记录表》、《操作记录表》由部门兼职资料员保存二年。
高压开关柜操作方法
开关柜的操作所有的操作都在开关柜的门关闭时进行。
1.断路器手车手动将手车从试验/隔离位置插入到运行位置。
➢将控制线插头插入控制线插座。
➢确认断路器处于分闸位置(若未分闸就分闸)。
➢将手柄插入到丝杆机构的插口中。
➢顺时针方向转动曲柄,直到转不动为止。
这时手车处于运行位置。
➢观察位置指示器。
➢拔出手柄,其间不应转动,以免手车位置外移,开关不到位,而影响指示与控制。
注意:手车不允许停留在运行位置和试验/隔离位置之间的任何中间位置。
手动将手车从运行位置移到试验/隔离位置。
按上述进入运行位置的操作,倒序操作。
➢观察位置指示器。
➢将手车从试验/隔离位置移到维修小车上.➢打开断路器室的门。
➢拔起控制线插头,将其锁定在存放位置(就在手车上)。
➢将维修小车推到开关柜正面,通过小车高度调节器调整工作台的高度,让其定位销对准柜前的定位孔之后,再将小车往前一推,使定位销顺利插入定位孔,维修小车通过锁键与开关柜锁定。
➢向内侧压滑动把手,解除手车与开关柜的联锁,将手车拉到维修小车上。
松开滑动把手,将手车锁定在工作台上。
➢操作锁键释放杠杆,将维修小车从开关柜移开。
➢将手车从维修小车上移到开关柜内(试验/隔离位置)。
➢按将手车从试验/隔离位置移到维修小车上的操作顺序,倒序操作。
2.断路器详细的操作说明见断路器操作说明书。
弹簧储能➢对配有储能电动机的断路器,储能自动完成。
若储能电动机损坏,则应手动储能。
➢对配有手动储能机构的断路器,将储能杠杆插入插口,反复上下运动,直至指示出已能储能状况。
达到储能状况时,储能机构自动脱扣,储能杠杆的进一步运动就无效。
断路器的分闸和合闸操作就地或远方控制按钮,观察开关分合闸状态指示器,断路器每操作一个循环,操作次数计数器就自动加1。
操作程序和储能状况的对应关系见表2和表3。
储能状况指示器图例未储能已储能3.接地开关仅当手车处于试验/隔离位置时,接地开关才能操作。
开关柜门关闭且当闭锁状态解除后,才允许关合接地开关。
高压开关柜操作程序
高压开关柜操作程序虽然开关柜设计有保证开关设备各部分操作程序的正确联锁,但是操作人员对开关柜各部分的投入和退出,仍应严格按操作程序和本技术文件的要求进行,不应随意操作,更不应在操作受阻时,不加分析强行操作,否则,容易造成设备损坏,甚至引起事故。
一、无接地开关的断路器柜的操作1.将断路器可移开部件装入柜体:断路器小车准备由柜外推入柜内前,应认真检查断路器是否完好,有无漏装部件,有无工具等杂物放在机构箱或开关内,确认无无问题后将小车装在转运车上并锁定好。
将转运车推到柜前,把小车升到合适位置,将转运车前部定位锁板插入柜体中隔板插口并将转运车与柜体锁定之后,打开断路器小车的锁定钩,将小车平稳推入柜体同时锁定。
当确认已将小车与柜体锁定好之后,解除转运车与柜体的锁定。
将转运车推开。
2.小车在柜内操作:小车在从转运车装入柜体后,即处于柜内断开位置,若想将小车投入运行,首先使小办事处于试验位置,应将辅助回路插头插好,若通电则仪表室面板上试验位置指示灯亮,此时可在主回路未接通的情况下对小车进行电气操作试验,若想继续进行操作,首先必须把所有柜门关好,用钥匙插入门锁孔,把门锁好,并确认断路器处分闸状态(见第4条)。
此时可将手车操作摇把插入中面板上操作孔内,顺时针转动摇把,直到摇把明显受阻并听到清脆的辅助开关切换声,同时仪表室面板上工作位置指示灯亮,然后取下摇把。
此时,主回路接通,断路器处于工作位置,可通过控制回路对其进行合、分操作。
若准备将小车从工作位置退出,首先,应确认断路器已处于分闸状态(见第4条),插入手车操作摇把,逆时针转动直到摇把受阻并听到清脆的辅助开关切换声,小车便回到试验位置。
此时,主回路已经完全断开,金属活门关闭。
3.从柜中取出小车:若准备从柜内取出小车,首先应确定小车已处于试验位置,然后解除辅助回路插头,并将动插头扣锁在手车架上,此时将转运车推至柜前(与把小车装入柜内同时相同),然后将手车解锁并向外拉出。
10kv高压开关柜送电操作流程
10kv高压开关柜送电操作流程英文回答:The operation process for energizing a 10kV high voltage switchgear can be divided into several steps. Here is a general outline of the procedure:1. Preparation:Ensure that all personnel involved in the operation are wearing appropriate personal protective equipment (PPE) such as gloves, safety glasses, and insulating boots.Verify that the switchgear is properly grounded and all interlocks are functional.Check the integrity of the electrical connections and inspect for any visible signs of damage or deterioration.2. Isolation:Identify and isolate the power source feeding the switchgear.Open the circuit breaker or disconnect switch that supplies power to the switchgear.Lock and tag the isolation device to prevent accidental re-energization.3. Visual Inspection:Visually inspect the switchgear for any abnormal conditions, such as loose connections, signs of overheating, or presence of foreign objects.Verify that all circuit breakers and disconnect switches are in the open position.4. Testing:Perform insulation resistance tests to ensure the integrity of the insulation system.Conduct a contact resistance test to verify the proper functioning of the circuit breaker contacts.Test the operation of protective relays and other control devices.5. Energization:Notify all personnel in the vicinity of the switchgear about the upcoming energization.Close the circuit breaker or reconnect the power supply to the switchgear.Monitor the system for any abnormal conditions during the energization process.Verify that the voltage and current levels are within the expected range.6. Post-Energization Checks:Conduct a visual inspection to ensure that all circuit breakers and disconnect switches are properly closed.Monitor the switchgear for any abnormal temperature rise or unusual noises.Verify the proper functioning of protective relays and other control devices.It is important to note that the above steps are a general guideline and may vary depending on the specific switchgear model and manufacturer's instructions. Always refer to the manufacturer's documentation and follow the recommended procedures.中文回答:10kV高压开关柜送电操作流程可以分为以下几个步骤。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
高压开关柜操作程序
电气安装工程中的1KV及以上高压系统设备,一般由具有高压施工资质的安装公司承担;在我国,电气系统95%以上的高压设备的施工和安装,基本上是由工程所在地的供电部门承担;高压设备的操作、调试也由供电部门进行,施工过程中,安全方面的管理也极为不便,对各位同行来说具有一定的神秘感;为了方便同行们在施工过程中对施工的监督和管理,方便变电室值班人员的操作,现将高压开关柜操作程序上传,供参考;注意:具体操作,按照相应工程中,高压设备供应商提供的操作资料为准。
一、高压开关柜概述
高压金属封闭开关设备是由柜体和手车两大部分构成。
柜体由金属隔板分隔成四个独立的隔室:母线室、断路器手车室、电缆室和继电器仪表室。
手车根据用途分为断路器手车、计量手车、隔离手车等,同参数规格的手车可以自由互换,手车在柜内有试验位置和工作位置,每一位置都分别有到位装置,以保证联锁可靠。
高压开关柜有安全可靠的连锁装置,能满足“五防”要求:
1防止误操作断路器;
2防止带负荷分合隔离开关,即防止带负荷推拉小车;
3防止带电挂接地线,即防止带电合接地开关;
4防止带接地线送电,即防止接地开关处于接地位置时送电;
5防止误入带电间隔。
a)断路器手车在试验或工作位置时,断路器才能进行合分操作,且在断路器合闸后,手车无法移动,防止了带负荷误拉、推断路器。
b)仅当接地关处于分闸位置时,断路器手车才能从试验位置移至工作位置,仅当断路器手车处于试验位置时,接地开关才能进行合闸操作,实现了防止带电误合接地开关及防止接地开关处于闭合位置时关合断路器。
C)接地开关处在分闸位置时,下门及后门都无法打开,防止了误入带电间隔。
d)断路器在工作位置时,二次插头被锁定不能拔出。
为保证安全及各联锁装置可靠不至损坏,必须按联锁防误操作程序进行操作。
二、进线柜送电操作程序
1)关闭所有柜门及后封板,并锁好。
(接地开关处于合位时方可关出线柜下门)
2)推上转运小车并使其定位,把断路器手车推入柜内并使其在试验位置定位,(推断路器时需把断路器两推拉把手往中间压,同时用力往前推(往柜内推),断路器到达试验位置后,放开推拉把手,把手应自动复位。
)手动插上航空插座,关上手车室门并锁好。
3)观察上柜门各仪表、信号指示是否正常。
(正常时综合继保电源灯亮,手车试验位置灯、断路器分闸指示灯和储能指示灯亮,如所有指示灯均不亮,则打开上柜门,确认各母线电源开关是否合上,如已合上各指示灯仍不亮,则需检修控制回路。
)
4)将断路器手车摇柄插入摇柄插口并用力压下,顺时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒”声时取下摇柄,此时手车处于工作位置,航空插被锁定,断路器手车主回路接通,查看相关信号。
(此时手车工作位置灯亮,同时手车试验位置灯灭。
)
5)观察带电显示器,确定外线电源已送至本柜。
(带电显示器面板开关压下为ON位置,如带电显示灯亮表示外电源已送至本柜断路器下触头。
如带电显示灯不亮,则需先送外电源至本柜。
)
6)操作仪表门上合、分转换开关使断路器合闸送电,同时仪表门上红色合闸指示灯亮,绿色分闸指示灯灭,查看其它相关信号,一切正常,送电成功。
(操作合、分转换开关时,把操作手柄顺时针旋转至面板指示合位置,松开手后操作手柄应自动复位至预合位置。
)
7)如断路器合闸后自动分闸或运行中自动分闸,则需判断何种故障并排除后才可按以上程序重新送电。
(当线路故障断路器分闸后,会发声光报警,即面板红色故障指示灯亮,同时故障音响鸣响。
此时观察综合继保,如TRIP 灯亮,同时IL1,IL2,IL3灯任一灯亮或同时亮,则故障为线路过流,如TRIP灯亮,同时IRF灯亮,则故障为综合继保异常。
在故障检修时可按消音按钮取消音响鸣响,在检修完毕后,需按综合继保面板RESET/STEP按钮手动复位综合继保。
)
三、进线柜停电操作程序
1)观察所有柜相关信号,确认所有出线柜断路器均处于分闸位置。
开手后操作手柄应自动复位至预分位置。
)
3)将断路器手车摇柄插入摇柄插口并用力压下,逆时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒”声时取下摇柄,此时手车处于试验位置,航空插锁定解除,打开手车室门,手动脱离航空插。
(手车主回路断开)4)推上转运小车并使其锁定,拉出断路器手车至转运小车,移开转运小车。
(拉断路器时需把断路器两推拉把手往中间压,同时用力往后拉(往柜外拉),断路器拉到转运小车并到位后,放开推拉把手,把手应自动复位。
)
5)观察带电显示器,确认不带电方可继续操作。
(进线柜下门有电磁锁强制闭锁,只有在进线端不带电时方可解锁,但在进线端带电时也可用钥匙紧急解锁。
进线断路器分闸并不代表进线柜不带电,如外电源没停,此时电缆室是带高压电的,强行进入有生命危险。
)
6)打开下门,验电(必需验电),放电(必需放电),挂接地线(必需挂接地线),维修人员可进入维护、检修。
四、出线柜送电操作程序
1)关闭所有柜门及后封板,并锁好。
(接地开关处于合位时方可关柜下门)
2)将接地开关操作手柄插入中门右下侧六角孔内,逆时针旋转,使接地开关处于分闸位置,取出操作手柄,操作孔处联锁板自动弹回,遮住操作孔,柜下门闭锁。
3)推上转运小车并使其定位,把断路器手车推入柜内并使其在试验位置定位,(推断路器时需把断路器两推拉把手往中间压,同时用力往前推(往柜内推),断路器到达试验位置后,放开推拉把手,把手应自动复位。
)手动插上航空插座,关上手车室门并锁好。
4)观察上柜门各仪表、信号指示是否正常。
(正常时综合继保电源灯亮,手车试验位置灯、断路器分闸指示灯和储能指示灯亮,如所有指示灯均不亮,则打开上柜门,确认各母线电源开关是否合上,如已合上各指示灯仍不亮,则需检修控制回路。
)
5)将断路器手车摇柄插入摇柄插口并用力压下,顺时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒”声时取下摇柄,此时手车处于工作位置,航空插被锁定,断路器手车主回路接通,查看相关信号。
(此时手车工作位置灯亮,同时手车试验位置灯灭。
)
合位置,松开手后操作手柄应自动复位至预合位置。
)
7)如断路器合闸后自动分闸或运行中自动分闸,则需判断何种故障并排除后才可按以上程序重新送电。
(当线路故障断路器分闸后,会发声光报警,即面板红色故障指示灯亮,同时故障音响鸣响。
此时观察综合继保,如TRIP 灯亮,同时IL1,IL2,IL3灯任一灯亮或同时亮,则故障为线路过流,如TRIP灯亮,同时IRF灯亮,则故障为综合继保异常。
如TRIP灯亮,同时IO灯亮,为线路接地故障,在检修完毕后,需按综合继保面板RESET/STEP按钮手动复位综合继保。
如面板信号继电器掉牌,则为变压器超温故障,表明变压器有故障或严重过载,在排除故障后需手动复位信号继电器才能重新合闸。
)
五、出线柜停电操作程序
1)操作仪表门上合、分转换开关使断路器分闸停电,同时仪表门上红色合闸指示灯灭,绿色分闸指示灯亮,查看其它相关信号,一切正常,停电成功。
(操作合、分转换开关时,把操作手柄逆时针旋转至面板指示分位置,松开手后操作手柄应自动复位至预分位置。
)
2)将断路器手车摇柄插入摇柄插口并用力压下,逆时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒”声时取下摇柄,此时手车处于试验位置,航空插锁定解除,打开手车室门,手动脱离航空插。
(手车主回路断开)3)推上转运小车并使其锁定,拉出断路器手车至转运小车,移开转运小车。
(拉断路器时需把断路器两推拉把手往中间压,同时用力往后拉(往柜外拉),断路器拉到转运小车并到位后,放开推拉把手,把手应自动复位。
)
4)观察带电显示器,确认不带电方可继续操作。
5)将接地开关操作手柄插入中门右下侧六角孔内,顺时针旋转,使接地开关处于合闸位置,确认接地开关已处于合闸后,打开柜下门,维修人员可进入维护、检修。
6)接地开关和断路器及柜门均有联锁,只有在断路器处于试验位置或抽出柜外才可以合分接地开关,也只有在接地开关分闸后才可把断路器由试验位置摇至工作位置,不可强行操作。
接地开关与柜下门联锁可紧急解锁,只有在确认必要时才可紧急解锁,否则有触电危险。
六、计量柜操作程序
计量手车为动静触头直接连接,不具有分断能力及灭弧能力,绝对不能带负荷摇进摇出计量手车,计量手车和进线开关柜断路器具有电气及机械连锁,在进线断路器分闸后才能操作摇进或摇出计量手车,不可强行操作,以免损坏联锁装置。
摇进摇出计量手车的方法同断路器手车。
七、所用变柜操作程序
摇进摇出所用变熔断器手车的方法同断路器手车,所用变熔断器手车的熔断器虽然具有一定的分断及消弧能力,但在操作切除和投运所用变时,也不能带负荷操作,即在摇进或摇出熔断器手车前,一定要先打开柜下门,分断所有低压断路器,关好柜下门并锁紧,才能操作。
所用变柜后封板和熔断器手车没联锁,即在所用变投运时,也可用专用工具打开柜体后封板,这时所用变的低压端可直接接触,一般情况下一定要先摇出熔断器手车再打开后封板,如特殊情况下必须带电开后封板时,需特别注意安全。
