LZZBJ9-10,LZZBJ9-10A,LZZBJ9-10B,LZZBJ9-10C电流互感器
LZZBJ9-10,LZZBJ9-10A,LZZBJ9-10B,LZZBJ9-10C电流互感器是户内环氧树脂浇注支柱式全工况型产品，在额定频率50Hz、额定电压10kV及以下的电力系统作电流、电能计量或继电保护使用,适用于中置式开关柜及其它型式的开关柜，本型号的产品还可根据用户要求生产二、三绕组复变比结构。
二、FUJIDQ电流互感器结构及特点
LZZBJ9-10(A,B,C)型电流互感器由于采用了环氧树脂全封闭浇注所以产品耐潮湿、耐污秽、尺寸小、重量轻，适合于任何位置、任意方向安装。
三、产品技术参数
1、LZZBJ9-10额定绝缘水平：12/42/75kV ；
2、负荷的功率因数：COSφ=0.8（滞后）；
3、额定二次电流：5A或1A;
4、表面爬电距离：满足II级污秽等级要求；
5 、产品标准：GB1208-2006《电流互感器》。
6 、保安系数：FS≤10;
7、其它技术参数见表
四、LZZBJ9-10(A,B,C)型电流互感器技术参数
LZZBJ9-10变比(A)准确级组合容量输出(VA)短时热电流(KA/S)额定动稳定电流(KA/S)
订货时请提供以下参数：FUJIDQ产品型号。
额定电流比A。
额定电压比kV。
准确级组合及额定输出VA。
LZZBJ9-10型电流互感器参数中英文注释
LZZBJ9-10型电流互感器参数中英文注释作者：佚名转贴自：电力安全论坛点击数： 250 更新时间：2009-2-25一概述(Description)LZZBJ9-10本型电流互感器为环氧树脂浇注绝缘全封闭式产品，适用于额定电压10kV及以下，额定频率为50HZ或60HZ的户内电力线路及设备中作电流、电能测量和继电保护使用．本型互感器具有体积小、重量轻、绝缘性能优越、精度高、动热稳定倍数高等特点，并且还可以根据用户需要制成各种特殊规格的产品，灵活性强，符合IEC44-1:1996 及GB1208-1997《电流互感器》标准。
The current transformer of the type LZZBJ9-10 is casting resin and fully enclosed product.It is used for metering electric energy andcurrent,relay protection in the electrical system of rated frequency 50Hz or 60Hz and rated voltage 10kV.The current transformer has the character of small volume,light weight,superior insulation,high accuracy, high dynamic multiple and so on.We also can produce every kinds of products according to the consumers’ requirements.It,s flexible.The transformers can be executed according to the standards IEC44-1:1996 andGB1208-1997<>.二型号含义(Type designation)L 电流互感器(current transformer)Z 支柱式(post type)Z 浇注绝缘(casting resin insulated)B 带保护级(with protection class)J 加大容量(increasing capacity)9 设计序号(design sequence)10 电压等级,kV(voltage grade,kV)三结构简介(Construction)LZZBJ9-10型电流互感器为全封闭式结构，铁芯采用优质的导磁材料，一、二次绕组及铁芯均浇注在环氧树脂中，具有优良的绝缘性能和防潮能力，并容易做到表面清洁。

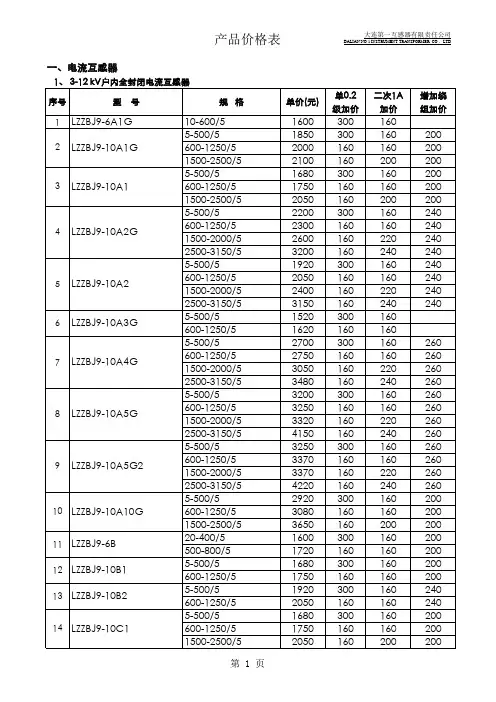

大连一互电流感器面价表
25
26 LZZBJ9-12/175b/6
27 LZZBJ9-12/175b/3(G)
5-500/5 600-1250/5 1500-2000/5 2500-3150/5 5-500/5 600-1250/5 5-500/5 600-1250/5 5-500/5 600-1250/5 1500-2000/5 2500-3150/5 5-500/5 600-1250/5 1500-2000/5 2500-3150/5 5-500/5 600-1250/5 1500-2000/5 2500-3150/5 5-500/5 600-1250/5 1500-2000/5 2500-3150/5 5-500/5 600-1250/5 5-500/5 600-1250/5 5-500/5 600-1250/5 1500-2000/5 2500-3150/5 5-500/5 600-1250/5 1500-2000/5 2500-3150/5 100-600/5 800-1250/5 1500-2500/5 5-500/5 600-1250/5 1500-2000/5 2500-3150/5 第 2 页
240 240 240 240 240 240 240 240 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 200 200 200 200 240 240 240 240 240 240 240 240 240 240 240 240 240 240 240
10-600/5 5-500/5 600-1250/5 1500-2500/5 5-500/5 600-1250/5 1500-2500/5 5-500/5 600-1250/5 1500-2000/5 2500-3150/5 5-500/5 600-1250/5 1500-2000/5 2500-3150/5 5-500/5 600-1250/5 5-500/5 600-1250/5 1500-2000/5 2500-3150/5 5-500/5 600-1250/5 1500-2000/5 2500-3150/5 5-500/5 600-1250/5 1500-2000/5 2500-3150/5 5-500/5 600-1250/5 1500-2500/5 20-400/5 500-800/5 5-500/5 600-1250/5 5-500/5 600-1250/5 5-500/5 600-1250/5 1500-2500/5 第 1 页

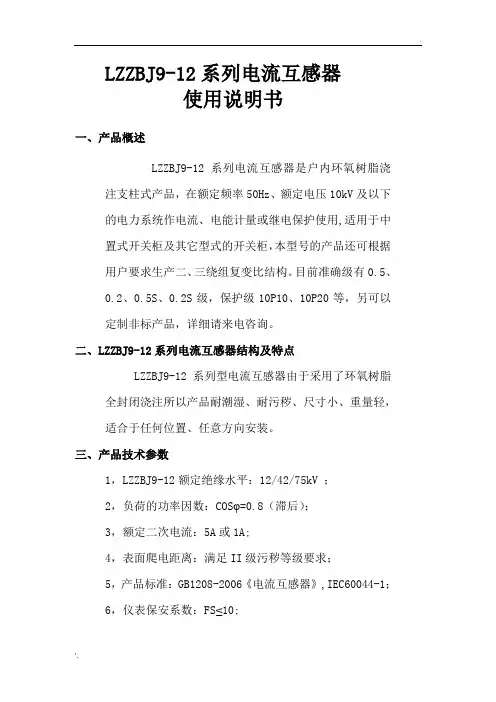

LZZBJ9互感器使用说明书
LZZBJ9-12系列电流互感器使用说明书一、产品概述LZZBJ9-12系列电流互感器是户内环氧树脂浇注支柱式产品，在额定频率50Hz、额定电压10kV及以下的电力系统作电流、电能计量或继电保护使用,适用于中置式开关柜及其它型式的开关柜，本型号的产品还可根据用户要求生产二、三绕组复变比结构。
目前准确级有0.5、0.2、0.5S、0.2S级，保护级10P10、10P20等，另可以定制非标产品，详细请来电咨询。
二、LZZBJ9-12系列电流互感器结构及特点LZZBJ9-12系列型电流互感器由于采用了环氧树脂全封闭浇注所以产品耐潮湿、耐污秽、尺寸小、重量轻，适合于任何位置、任意方向安装。
三、产品技术参数1，LZZBJ9-12额定绝缘水平：12/42/75kV ；2，负荷的功率因数：COSφ=0.8（滞后）；3，额定二次电流：5A或1A;4，表面爬电距离：满足II级污秽等级要求；5，产品标准：GB1208-2006《电流互感器》,IEC60044-1；6，仪表保安系数：FS≤10;7，局部放电水平符合GB1208《电流互感器》标准； 8，其它技术参数见表； 四、产品选型参数表五，型号含义Ｌ Ｚ Ｚ Ｂ Ｊ ９－１2 ☐ 结构代号 （A,B,C,A1G 等)最高电压等级kV 设计序号 加强型 带保护级 浇注绝缘 支柱式 电流互感器六，外形及安装尺寸LZZBJ9-12A（A1)型互感器LZZBJ9-12C(C1)型互感器七,使用及维护1,安装使用前应检查产品绝缘及接地螺栓接地是否良好。
2，产品的任何一个二次绕组均不允许开路，所连接的仪器仪表的回路中要经常检查连接点是否有松脱现象，否则将在二次回路中感应高电压危及人身及设备安全，如果有某个二次绕组不用则应将其两个出线端子短路。
3，产品应经常保存清洁，定期将产品从线路上隔离，拭去其上的灰尘及杂物，如发现环氧树脂浇注体上有裂缝时应着手进行绝缘试验，并彻底检查产品内部有无发生故障，妥善处理。
LZZBJ9—10E2G型电流互感器维护及检修工艺规程
LZZBJ9—10E2G型电流互感器维护及检修工艺规程1 互感器(LZZBJ9—10E2G)工作原理:LZZBJ9—10E2G型互感器是利用电磁感应原理、电势平衡和磁平衡(安匝平衡)原理，把一次线路电流变化的信息反应到二次侧，再传递给测量仪器、仪表和继电保护控制装置。
一次侧和二次侧之间的主绝缘是采用电容型强制均压的油纸绝缘结构。
2 型号的组成及代表意义举例说明，以LCWB-110W、5P/5P/5P/5P/0.2/0.2、2X600/5型为例.2.1第一段为基本型号，字母意义是:L电流互感器；C一瓷箱式；W一户外装置；B一有保护级。
型号字母后面的数字表示系统额定电压的千伏数，千伏数后的W 表示污秽地区用(根据用户要求，特殊使用环境还有GY-高原地区用；TA-干热带地区用；TH-湿热带地区用)。
2.2第二段为二次组合，表示互感器二次绕组的数量及其相应的准确级，5PAPAP/5P/0.2/0.2即为四个5P级(保护级)和二个0.2级(测量级)。
2.3第三段表示额定电流比，2X1250/5表示互感器可以满足1250/5A 和2500/5A的变比要求(通过改变一次接线方式来实现)。
3 主要技术参数3.1额定电压10KV，3.2最高工作电压126KV，3.3额定频率50HZ，3.4额定一次电流: 200、400A，300、600A，400、800A，600、1250A，3.5额定二次电流:5A，3.6额定一次电压：110KV，3.7额定二次电压: 100V，3.8二次组合:4~6个二次绕组，其中1~2个测量级(0.5或0.2级)，3~5个保护级(10P或5P)，测量级与保护级个数之和小于或等于6。
4 检查项目及内容4.1日常检查内容：日常检查一般在每天一次，每周一次的巡视检查中进行。
4.1.1外观检查：有无污损、渗漏，连接处有无发热、松动，瓷套破损，油漆层有无剥落或刮伤现象。
观察油位计指示是否应在“H”和“L”之间，如因放油造成的油位低，则应及时补充合格油，如油位过低，则应检查互感器是否有渗漏，渗漏处理后，亦应及时补充合格油；如油位较高，则可放掉少许油，使油位指示与实际温度相符；如油位异常增高，且超过膨胀器的额定行程，则应停止运行查清原因。
LZZBJ9-10电流互感器说明书
2.7
6
40
3.6
8
50
4.5
10
75
6.75
15
100
9பைடு நூலகம்
20
150
13.5
30
200
18
40
300
24.5
44
400
24.5
44
500
32
59
600
32
59
800
32
59
1000
45
110
额定二次电流: 5A或1A。
额定绝缘水平：12/42/75kV。
结构与特点
本型电流互感器为环氧树脂浇注全封闭结构，具有优良的绝缘性能和防潮能力。该产品轮廓清晰、外形美观且容易表面清洁。产品底板上有接地螺栓及供安装用的四个安装孔。
LZZBJ9-10(C)型电流互感器适用于额定频率为50Hz或60Hz、额定电压为10kV的电力系统中，作电能计量、电流测量和继电保护用。
产品执行标准为GB 1208《电流互感器》。
型号及其含义
正常使用条件
安装场所:户内。
环境温度:最高气温40℃；最低气温-5℃；日平均气温不超过30℃。
大气条件:大气中无严重污秽。
技术参数
产品型号
额定一次电流
(A)
准确级组合
额定输出
(VA)
额定短时热电流
(kA/s)
额定动稳定电流
(kA/s)
LZZBJ9-10(C)
5
0.2/10P10
0.5/10P10
0.2/10P15
0.5/10P15
10/15
10/15
10/15
lzzbj电流互感器参数
lzzbj电流互感器参数LZZBJ型电流互感器是一种常用的测量设备，主要用于电力系统中的电流测量和保护。
以下是关于LZZBJ电流互感器的一些主要参数：1.额定电流比：电流互感器的额定电流比是指其一次侧（高压侧）电流与二次侧（低压侧）电流之比。
例如，一个50/5的电流比表示当一次侧电流为50A时，二次侧电流为5A。
2.额定绝缘水平：对于LZZBJ型电流互感器，其额定绝缘水平通常表示为一系列电压值，如12/42/75kV。
这些电压值表示互感器在不同绝缘等级下能够承受的最大电压。
3.准确级组合：准确级组合是指电流互感器在不同测量条件下的准确度等级。
常见的准确级组合有0.2S/0.5、0.2/0.5、0.5S/10P10等。
这些准确级组合表示在不同的测量误差要求下，电流互感器的最大允许误差。
4.额定输出：额定输出是指电流互感器二次侧的额定负载能力，通常以伏安（VA）表示。
例如，一个额定输出为15VA的电流互感器表示其二次侧能够输出的最大功率为15VA。
5.动稳定电流和一秒热稳定电流：这两个参数分别表示电流互感器能够承受的最大瞬时电流和最大持续一秒钟的电流。
这些参数对于电流互感器的安全运行至关重要，必须确保在实际运行中不会超过这些限值。
6.负荷的功率因数：负荷的功率因数是指电流互感器所连接的负载的功率因数，通常为滞后型，如COSφ=0.8（滞后）。
这个参数对于电流互感器的准确测量和保护功能非常重要，因为它会影响到电流的测量精度和保护装置的动作性能。
7.保护级：保护级是指电流互感器用于保护时的准确度等级，通常以P10或P20表示。
这些保护级表示在保护装置动作时，电流互感器的最大允许误差。
除了以上主要参数外，LZZBJ型电流互感器还有其他一些重要的技术参数，如热稳定时间常数、局部放电量、温升等。
这些参数对于电流互感器的性能和安全性都有重要影响，必须在选择和使用时予以充分考虑。
总之，LZZBJ型电流互感器是一种重要的测量和保护设备，在电力系统中的应用广泛。
LZZBJ9-12-150b2
LZZBJ9-12/150 b/2
概述：
本型互感器为环氧树脂浇注绝缘全封闭支柱式电流互感器、适用于额定频率为50或60Hz 额定电压为10kV 及以下的交流电力系统中，作电流测量、电能计量及继电保护之用。
此产品提供多种尺寸的安装底板，便于用户选择，该常用于 型号含义：
L
Z
Z
B
9
J
支柱式电流互感器
设备最高电压 kV 标称宽度
加大容量带保护级浇注绝缘设计序号150
结构代号
使用环境条件 安装场所 户内。
环境温度 最高温度 40℃；最低温度 -5℃；日平均温度 不超过30℃。
海拔高度 不超过1500m 。
大气条件 大气中无严重污秽。
技术参数：
本产品执行国家标准GB1208-2006《电流互感器》符合IEC185标准。
额定绝缘水平：12/42/75kV 额定功率因数：COS φ=0.8（滞后）
额定频率：50或60Hz
额定二次电流：5A、1A
主要技术参数见表
注：如果用户要求的参数超出上表中的范围，请与我公司协商确定。
外形及安装尺寸:
订货须知：
1型号、电流比；
2准确级及相应的二次负荷；3绝缘等级及使用环境。
LZZBJ9-10
21
52.5
45
112.5
10 20
31.5 45
80 112.5
400/5
15
500/5 600/5
63
130
15
800/5
63
130
1000/5 1200/5
80
160
80
160
30
20
100
160
1500/5
40
2000/5
40
30
2500/5
60 30
3000/5
LZZBJ9-10 型电流互感器复变比型技术参数
24 33
10/10/10/20 5 12.5
100-150-200/5
10/10/10/20 33.6 45
150-200-300/5 0.5S/0.5S/0.5S/10P10
45 63
0.5/0.5/0.5/10P10
7.5 18.75
10/10/10/20 21 52.5
200-300-400/5
特别维护，只需定期地清除表面污物，由于电流互感器采用环氧树脂浇注，尺寸小，重量轻，适宜任何位置，任 意方向安装。 三、技术数所
额客绝缘水平：12/42/75KV 负荷的功率因数:COSФ=0.8(滞后) 额定二次电流：5A 或 1A； 表面爬电距离:满足 II 级污秽等级要求 产品标准：GB1208-1997《电流互感器》
LZZBJ9-10（A、B、C）型电流互感器是户内环氧树脂浇注支柱式全工况型产品，在额定率为 50H2 额定电压为 10KV 及以下电力系统中作继电保护或电能测量用，其中 LZZBJ9-10（A、B、C）装于中置式开关柜或甚他型式开关 柜中。
人民电器 LZZBJ9-10A、A1G、A2G支柱式全封闭浇注绝缘电流互感器 产品说明书
178概述型号及其含义结构代号额定电压(kV)设计序号加强型带保护级浇注绝缘支柱式电流互感器LZZBJ9-10A、A1G、A2G支柱式全封闭浇注绝缘电流互感器结构特点● 额定绝缘水平：12/42/75kV：● 额定二次电流：5A或1A：● 负荷的功率因数：cosΦ=0.8(滞后)● 仪表保安系数：FS≤10；● 污秽等级：ll级。
技术参数L Z Z B J 9 - 10 A、AIG、A2GLZZBJ9-10A、A1G、A2G型电流互感器是户内环氧树脂浇注支柱式全工况型产品。
在额定频率为50Hz额定电压为10kV及以下的电力系统中作继电保护或电能测量用，其中LZZBJ9-10A1G、A2G装于中置式开关柜或其他型式开关柜中。
产品标准：GB/T 20840.2。
本型电流互感器为支柱式结构，采用环氧树脂全封闭浇注，耐污染及潮湿，也适宜于热带地区。
互感器不需要特别维护，只需定期地清除表面污物。
由于电流互感器采用环氧树脂全封闭浇注。
尺寸小、质量小。
适宜于任何位置、任意方向安装。
LZZBJ9-10A 型电流互感器技术参数LZZBJ9-10A 、A1G 、A2G支柱式全封闭浇注绝缘电流互感器高压电器179180LZZBJ9-10A2G 型电流互感器技术参数注：如果用户要求的参数超出上表范围，请与我公司协商后确定。
LZZBJ9-10A 、A1G 、A2G支柱式全封闭浇注绝缘电流互感器外形及安装示意图LZZBJ9-10A 、A1G 、A2G支柱式全封闭浇注绝缘电流互感器高压电器181LZZBJ9-10A800-2000/5800-2000/5改小型182LZZBJ9-10A 、A1G 、A2G支柱式全封闭浇注绝缘电流互感器LZZBJ9-A2G800-2000/53000-5000/5。
LZZB9-35D电流互感器说明书
一、LZZB9-35D电流互感器概述
LZZB9-35D电流互感器电流互感器为环氧树脂浇注全封闭产品，适用于额定频率50Hz或60Hz、额定电压35kV及以下户内装置的电力系统中，作电能计量、电流测量和继电保护用。
本产品符用IEC60044-1及GB1208《电流互感器》标准。
二、电流互感器简介
LZZB9-35D系列电流互感器为全封闭支柱式结构，耐污染及潮湿，尺寸小，重量轻，适用于任何位置、任意方向安装。
单变比一次绕组为固定式；双变比一次绕组采用串、并联，改变一次接线方式，可得到两种电流比。
见图示，串联时为100/5A，并联时为200/5A。
LZZB8-35G、LZZB8-35AG适用于宽度为1.2米的中置柜。
三、电流互感器变比参数
1、额定一次电流、准确级组合、额定输出及动、热稳定电流见表
2、额定绝缘水平：40.5/95/185kV
3、额定二次电流：5A，1A
4、局部放电水平符合GB1208《电流互感器》标准。
5、污秽等级：Ⅱ级。
LZZBJ9-10型电流互感器
:
大 连 第一互 感 器厂
王继 元
:
测量和 电气保护 用 为 1 2K V
A E
飞
、 。
最 高工 作电压
、
:
这 种 产 品 按 额 定 电流 比
、
不同 的额 定输 出
A E
2 Z
、
安 装方 式 划 分为
C
;
l
、
销 售负 责人 地 址 话
:
徐 昌斌
王 民新
B
;
、
B
Z
、
பைடு நூலகம்CZ
、
D
z
、
D
Z
、
辽 宁省普 兰 店市
, ,
级;
3
最大二 次 输 出为 4 0 倍数 为 2 0 倍
组 ( 可作复变 比 )
,
最 高 保护
最 多二 次 绕组 数 为
l oP c
,
。
在 最 高工 作 电压 短 路 电流
,
下局 部放 电量 小 于
,
该 产 品绝缘 水 平高
积小
,
承受 能 力强 产 品 系列 化程 度 高 体
重量轻
,
适 用 于 国 内外各种
,
型式 的开 关 柜 安装
。
因而 该 产 品 已
、
被广 泛 用 于 国 家大 型 工程
程和 援外 工 程 上
重 点工
燕 臻 落滋靡 毅 熟鑫
赴
二
林丫 衬工
汀
_
万
居薇
柯
一
该产品
。
99
年 被 机械 部评 定
为优 等 品
型 电流 互 感 器 是
LZZBJ9-24电流互感器说明书
0.5/5P10/10P20
10/10/20
10/10/15
10/10/15
10/15/15
10/15/15
0.6
1.5
10
1.2
3
15
1.8
4.5
20
2.4
6
30
3.6
9
40
4.8
12
50
6
15
75
9
22.5
100
12
30
150
18
45
200
21
52.5
300
0.2/0.2/5P10
0.2/0.5/5P15
0.2/0.5/5P20
0.2/5P10/10P15
0.5/5P10/10P20
10/10/20
10/10/15
10/10/15
10/15/15
15/15/15
24.5
61.25
400
500
45
112.5
600
0.2/0.2/5P10
0.2/0.5/5P15
0.2/0.5/5P20
0.2/5P10/10P15
0.5/5P10/10P20
800
1000
0.2/0.2/5P10
0.2/0.5/5P15
0.2/0.5/5P20
0.2/5P10/10P15
0.5/5P10/10P20
10/10/30
15/15/20
15/20/20
10/15/15
15/15/20
50
125
1200
1250
1500
63
LZZBJ9互感器使用说明书
LZZBJ9-12系列电流互感器使用说明书一、产品概述LZZBJ9-12系列电流互感器是户内环氧树脂浇注支柱式产品，在额定频率50Hz、额定电压10kV及以下的电力系统作电流、电能计量或继电保护使用,适用于中置式开关柜及其它型式的开关柜，本型号的产品还可根据用户要求生产二、三绕组复变比结构。
目前准确级有0.5、0.2、0.5S、0.2S级，保护级10P10、10P20等，另可以定制非标产品，详细请来电咨询。
二、LZZBJ9-12系列电流互感器结构及特点LZZBJ9-12系列型电流互感器由于采用了环氧树脂全封闭浇注所以产品耐潮湿、耐污秽、尺寸小、重量轻，适合于任何位置、任意方向安装。
三、产品技术参数1，LZZBJ9-12额定绝缘水平：12/42/75kV ；2，负荷的功率因数：COSφ=0.8（滞后）；3，额定二次电流：5A或1A;4，表面爬电距离：满足II级污秽等级要求；5，产品标准：GB1208-2006《电流互感器》,IEC60044-1；6，仪表保安系数：FS≤10;7，局部放电水平符合GB1208《电流互感器》标准； 8，其它技术参数见表； 四、产品选型参数表五，型号含义Ｌ Ｚ Ｚ Ｂ Ｊ ９－１2 ☐ 结构代号 （A,B,C,A1G 等)最高电压等级kV 设计序号 加强型 带保护级 浇注绝缘 支柱式 电流互感器六，外形及安装尺寸LZZBJ9-12A（A1)型互感器LZZBJ9-12C(C1)型互感器七,使用及维护1,安装使用前应检查产品绝缘及接地螺栓接地是否良好。
2，产品的任何一个二次绕组均不允许开路，所连接的仪器仪表的回路中要经常检查连接点是否有松脱现象，否则将在二次回路中感应高电压危及人身及设备安全，如果有某个二次绕组不用则应将其两个出线端子短路。
3，产品应经常保存清洁，定期将产品从线路上隔离，拭去其上的灰尘及杂物，如发现环氧树脂浇注体上有裂缝时应着手进行绝缘试验，并彻底检查产品内部有无发生故障，妥善处理。
LZZBJ9-35电流互感器
LZZBJ9-35电流互感器适用于额定频率为50Hz或60Hz、额定电压为35kV的电力系统中，作电能计量、电流测量和继电保护用。
安装场所: 户内。
环境温度: 最高气温40℃；最低气温-5℃；日平均气温不超过30℃。
大气条件: 大气中无严重污秽。
额定二次电流: 5A或1A。
额定绝缘水平：40.5/95/185kV。
本型电流互感器为环氧树脂浇注全封闭结构，具有优良的绝缘性能和防潮能力。
该产品轮廓清晰、外形美观，并容易做到表面清洁。
二次接线处装有接线盒，接线盒正面和侧面各有一个孔与出线端配合供引出接线用，安全可靠。
产品底板上有接地螺栓和铭牌及供安装用的四个安装孔。
订货须知
订货时请提供以下参数：
产品型号。
额定电流比A。
准确级组合及额定输出VA。
环境海拔高度m。
注:用户如有特殊要求可与我公司协商确定。
