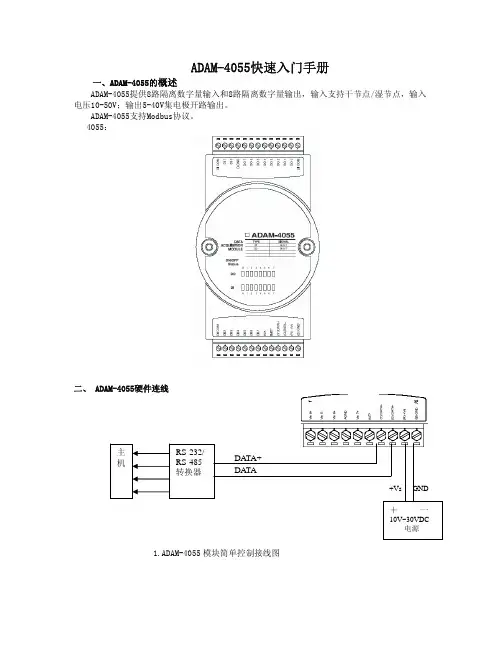

ADAM-4055快速入门手册
ADAM-4055快速入门手册一、ADAM-4055的概述ADAM-4055提供8路隔离数字量输入和8路隔离数字量输出，输入支持干节点/湿节点，输入电压10-50V；输出5-40V集电极开路输出。
ADAM-4055支持Modbus协议。
4055：二、 ADAM-4055硬件连线1.ADAM-4055模块简单控制接线图ADAM-4055 数字量输出接线图ADAM-4055干节点数字量输入接线图ADAM-4055湿节点数字量输入接线图三、 ADAM-4000 Utility的使用1.ADAM-4000的应用软件-ADAM Utility 的安装把ADAM4000 随机附带光盘放入计算机的光驱中，出现如下画面：选择ADAM4000 Utility 安装选项，出现如下安装界面：根据后续的软件安装提示，完成ADAM4000 Utility 的安装。
PC机上就会出现ADAM4000 Utility的软件如下图2.ADAM Utility的快速使用1.选中COM1或COM2，点击工具栏快捷键search：2. 弹出“Search Installed Modules ”窗口，提示扫描模块的范围，允许输入0～255。
RS-485网络扫描如下图所示3. 点击模块，进入测试/配置界面：4. ADAM-4055还支持Modbus协议，如下所示：（Modbus寄存器支持列表请见说明书）5. 终端(Terminal)在TOOL菜单，选择Terminal功能，弹出一个【Terminal】对话框，用于测试命令。
本选择允许在RS-485总线上直接发送和接受命令。
有两个可选项，Single Command，Command File。
Single Command允许将命令键入，一次一个，并击ENTER键，命令的回答显示在下方空白区内。
如果再发送命令．再次击ENTER键就可以。
Command File允许浏览路径，发送命令文件，前面的命令和回答保留在屏幕上供你参考。

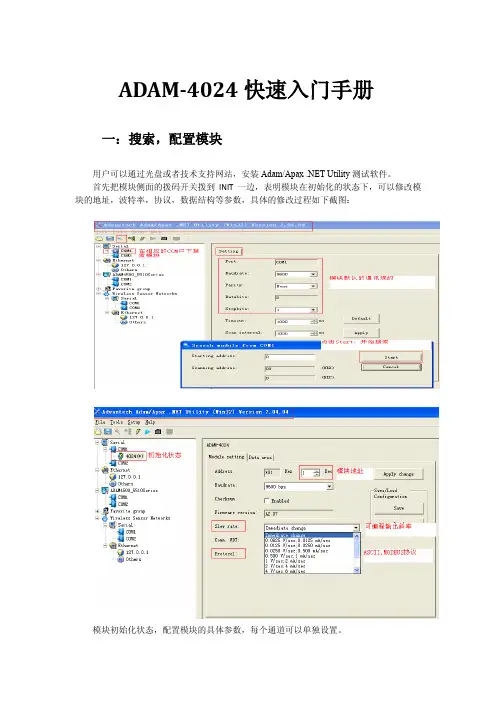

ADAM-4024快速入门手册
ADAM-4024快速入门手册一：搜索，配置模块用户可以通过光盘或者技术支持网站，安装Adam/Apax .NET Utility测试软件。
首先把模块侧面的拨码开关拨到INIT一边，表明模块在初始化的状态下，可以修改模块的地址，波特率，协议，数据结构等参数，具体的修改过程如下截图：模块初始化状态，配置模块的具体参数，每个通道可以单独设置。
注意：ADAM-4024模块断电重启后，可以按照预先设定好的Startup value值输出。
当Emergancy value有效时，当相应的DI端口高电平时，AO端口按设定值输出。
二．测试过程以0通道为例，上电后显示的是模块的起始值，这时，在VOUT0+和GND之间可以量到1.995V电压拖动滑块可以，可以让模块输出不同的电压值。
在DI0和COM端接+24V电压，即DI0为高电平输入，此时AO输出为我们在初始化的状态下设置的报警值即7.998V，在VOUT0和GND之间可以量到7.998V电压。
注意：ADAM-4024模块的DI为隔离输入，高电平要输入10~30V电压，低电平最高1V。
COM端可以接电源正端或负端。
测试电流的过程跟电压的过程一致，所以在此不再赘述。
注意：ADAM-4024设计的时候，在电流模式下AO+ 是短接的，AO-是独立的。
如果用户在应用的时候有一个公共端，则会导致输出电流的值有问题。
一般工业系统为电流共负极，adam4024为电流共正极。
若将adam4024的电流输出接到这种系统上，则输出值会不准确。
如何从现象上判断这种问题，如果通道1、2的电流单独接入为10mA与20mA，同时接入都变成15mA，则肯定可以判断是电流共正极导致的。
您也可以用一个万用表测量一下阀门接到模块iout-端的电位是否一致，如果一致，就表明是共负极。
解决办法可以在AI端采用不同的接线方法，避免AO-端有公共端或者将adam-4024的每个通道加隔离器adam-3014。

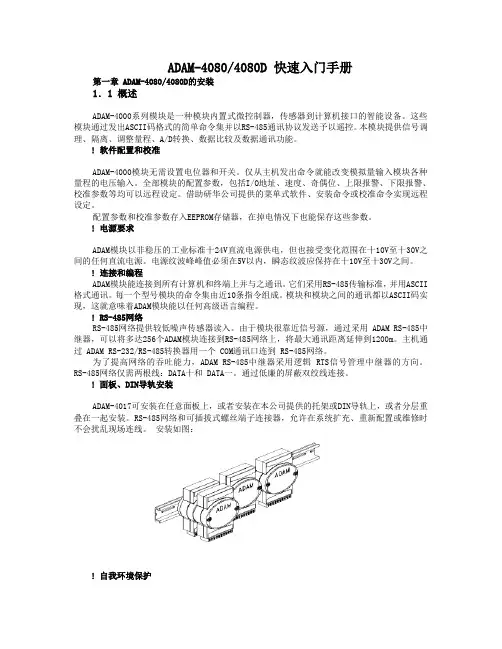

adam4080快速入门手册
ADAM-4080/4080D 快速入门手册第一章ADAM-4080/4080D的安装1．1 概述ADAM-4000系列模块是一种模块内置式微控制器，传感器到计算机接口的智能设备。
这些模块通过发出ASCII码格式的简单命令集并以RS-485通讯协议发送予以遥控。
本模块提供信号调理、隔离、调整量程、A/D转换、数据比较及数据通讯功能。
! 软件配置和校准ADAM-4000模块无需设置电位器和开关。
仅从主机发出命令就能改变模拟量输入模块各种量程的电压输入。
全部模块的配置参数，包括I/O地址、速度、奇偶位、上限报警、下限报警、校准参数等均可以远程设定。
借助研华公司提供的菜单式软件、安装命令或校准命令实现远程设定。
配置参数和校准参数存入EEPROM存储器，在掉电情况下也能保存这些参数。
! 电源要求ADAM模块以非稳压的工业标准十24V直流电源供电，但也接受变化范围在十10V至十30V之间的任何直流电源。
电源纹波峰峰值必须在5V以内，瞬态纹波应保持在十10V至十30V之间。
! 连接和编程ADAM模块能连接到所有计算机和终端上并与之通讯。
它们采用RS-485传输标准，并用ASCII 格式通讯。
每一个型号模块的命令集由近10条指令组成。
模块和模块之间的通讯都以ASCII码实现，这就意味着ADAM模块能以任何高级语言编程。
! RS-485网络RS-485网络提供较低噪声传感器读入。
由于模块很靠近信号源，通过采用 ADAM RS-485中继器，可以将多达256个ADAM模块连接到RS-485网络上，将最大通讯距离延伸到1200m。
主机通过 ADAM RS-232/RS-485转换器用一个 COM通讯口连到 RS-485网络。
为了提高网络的吞吐能力，ADAM RS-485中继器采用逻辑 RTS信号管理中继器的方向。
RS-485网络仅需两根线：DATA十和 DATA一。
通过低廉的屏蔽双绞线连接。
! 面板、DIN导轨安装ADAM-4017可安装在任意面板上，或者安装在本公司提供的托架或DIN导轨上，或者分层重叠在一起安装。

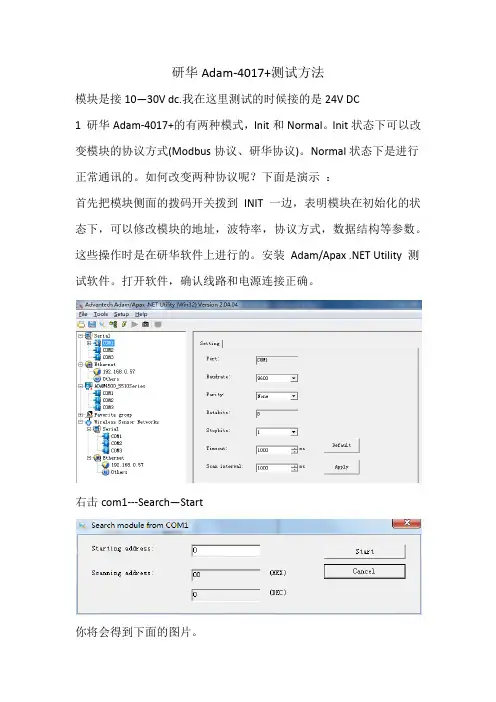

易控对研华Adam-4017+测试方法
研华Adam-4017+测试方法
模块是接10—30V dc.我在这里测试的时候接的是24V DC
1 研华Adam-4017+的有两种模式，Init和Normal。
Init状态下可以改变模块的协议方式(Modbus协议、研华协议)。
Normal状态下是进行正常通讯的。
如何改变两种协议呢？下面是演示：
首先把模块侧面的拨码开关拨到INIT 一边，表明模块在初始化的状态下，可以修改模块的地址，波特率，协议方式，数据结构等参数。
这些操作时是在研华软件上进行的。
安装Adam/Apax .NET Utility 测试软件。
打开软件，确认线路和电源连接正确。
右击com1---Search—Start
你将会得到下面的图片。
Modbus对应的是标准的Modbus协议，Advantech对应着研华协议如上图所示，有地址、波特率和协议选择的修改。
然后点击---Apply change。
注意：在完成初始化要修改的参数后，把模块断电，然后拨码开关拨到Normal 状态。
模块就可以再正常状态下工作了。
谨记两种协议之间的修改，必须要在Init状态下。
2 打开易控，建立工程。
IO通信---串口---模块---研华--- Adam4017. 这个对应的是研华协议。
以上参数配置请与在研华测试软件上设置的一致。
参数配置好之后，点击运行
在公司测试的时候，设备的协议修改为是Modbus协议，设备地址是3。
您可以根据自己的需要进行测试。

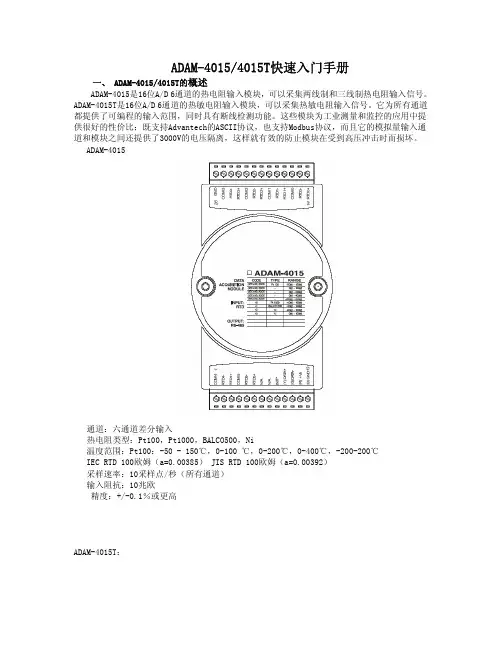

ADAM-4015(4015T)快速入门手册
ADAM-4015/4015T快速入门手册一、ADAM-4015/4015T的概述ADAM-4015是16位A/D 6通道的热电阻输入模块，可以采集两线制和三线制热电阻输入信号。
ADAM-4015T是16位A/D 6通道的热敏电阻输入模块，可以采集热敏电阻输入信号。
它为所有通道都提供了可编程的输入范围，同时具有断线检测功能。
这些模块为工业测量和监控的应用中提供很好的性价比；既支持Advantech的ASCII协议，也支持Modbus协议，而且它的模拟量输入通道和模块之间还提供了3000V的电压隔离，这样就有效的防止模块在受到高压冲击时而损坏。
ADAM-4015通道：六通道差分输入热电阻类型：Pt100，Pt1000，BALCO500，Ni温度范围：Pt100：-50 - 150℃，0-100 ℃，0-200℃，0-400℃，-200-200℃IEC RTD 100欧姆（a=0.00385） JIS RTD 100欧姆（a=0.00392）采样速率：10采样点/秒（所有通道）输入阻抗：10兆欧精度：+/-0.1％或更高ADAM-4015T：通道：六通道差分输入热敏电阻类型和温度范围：3K：0-100℃ 10K：0-100℃ 采样速率：10采样点/秒（所有通道）输入阻抗：10兆欧精度：+/-0.1％或更高二、ADAM-4015/4015T硬件连线1.ADAM-4015/4015T模块简单控制接线图ADAM-4015 两线制热电阻接线方法ADAM-4015 三线制热电阻接线方法ADAM-4015T 热敏电阻接线方法三、 ADAM-4000 Utility的使用1.ADAM-4000的应用软件-ADAM Utility 的安装把ADAM4000 随机附带光盘放入计算机的光驱中，出现如下画面：选择ADAM4000 Utility 安装选项，出现如下安装界面：根据后续的软件安装提示，完成ADAM4000 Utility 的安装。

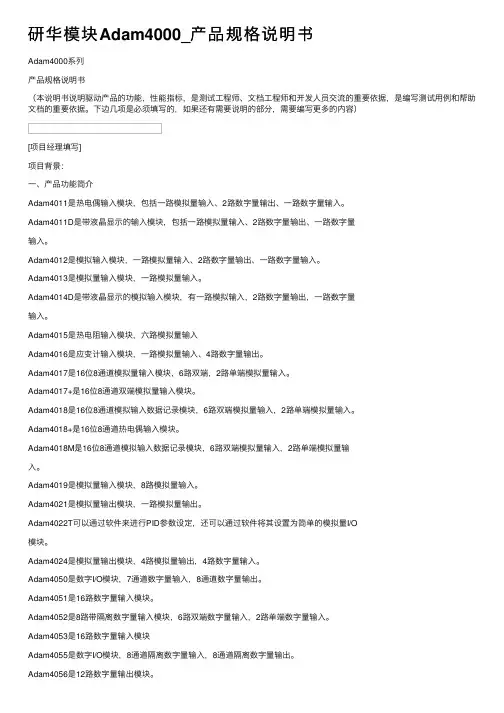

研华模块Adam4000_产品规格说明书
研华模块Adam4000_产品规格说明书Adam4000系列产品规格说明书（本说明书说明驱动产品的功能，性能指标，是测试⼯程师、⽂档⼯程师和开发⼈员交流的重要依据，是编写测试⽤例和帮助⽂档的重要依据。
下边⼏项是必须填写的，如果还有需要说明的部分，需要编写更多的内容）[项⽬经理填写]项⽬背景：⼀、产品功能简介Adam4011是热电偶输⼊模块，包括⼀路模拟量输⼊、2路数字量输出、⼀路数字量输⼊。
Adam4011D是带液晶显⽰的输⼊模块，包括⼀路模拟量输⼊、2路数字量输出、⼀路数字量输⼊。
Adam4012是模拟输⼊模块，⼀路模拟量输⼊、2路数字量输出、⼀路数字量输⼊。
Adam4013是模拟量输⼊模块，⼀路模拟量输⼊。
Adam4014D是带液晶显⽰的模拟输⼊模块，有⼀路模拟输⼊，2路数字量输出，⼀路数字量输⼊。
Adam4015是热电阻输⼊模块，六路模拟量输⼊Adam4016是应变计输⼊模块，⼀路模拟量输⼊、4路数字量输出。
Adam4017是16位8通道模拟量输⼊模块，6路双端，2路单端模拟量输⼊。
Adam4017+是16位8通道双端模拟量输⼊模块。
Adam4018是16位8通道模拟输⼊数据记录模块，6路双端模拟量输⼊，2路单端模拟量输⼊。
Adam4018+是16位8通道热电偶输⼊模块。
Adam4018M是16位8通道模拟输⼊数据记录模块，6路双端模拟量输⼊，2路单端模拟量输⼊。
Adam4019是模拟量输⼊模块，8路模拟量输⼊。
Adam4021是模拟量输出模块，⼀路模拟量输出。
Adam4022T可以通过软件来进⾏PID参数设定，还可以通过软件将其设置为简单的模拟量I/O模块。
Adam4024是模拟量输出模块，4路模拟量输出，4路数字量输⼊。
Adam4050是数字I/O模块，7通道数字量输⼊，8通道数字量输出。
Adam4051是16路数字量输⼊模块。
Adam4052是8路带隔离数字量输⼊模块，6路双端数字量输⼊，2路单端数字量输⼊。
adam说明书
ADAM-4060/4068快速入门手册一、 ADAM-4060/ADAM-4068概述ADAM-4060继电器输出模块提供四个继电器通道，两个A 型，两个C 型。
接触功率：AC ：125V@0.6A;250V@0.3A DC: 30V@2A;110V@0.6A ADAM-4068继电器输出模块提供八个继电器通道，四个A 型，四个C 型。
接触功率：AC ：125V@0.6A;250V@0.3A DC: 30V@2A;110V@0.6A ADAM-4068支持Modbus 协议。
ADAM-4068ADAM-4068继电器输出模块二、ADAM-4060/4068硬件连接1.ADAM-4068模块简单控制接线图ADAM-4060 A型继电器的输出ADAM-4060 C型继电器的输出ADAM-4068 A型继电器的输出ADAM-4068 C型继电器的输出三、ADAM-4000 Utility的使用1. ADAM-4000的应用软件-ADAM Utility 的安装把ADAM4000 随机附带光盘放入计算机的光驱中，出现如下画面选择ADAM4000 Utility 安装选项，出现如下安装界面：根据后续的软件安装提示，完成ADAM4000 Utility 的安装。
PC机上就会出现ADAM4000 Utility的软件如下图2 .ADAM Utility的快速使用1. 选中COM1或COM2，点击工具栏快捷键search：网络扫描如下图所示3. 点击模块，进入测试/配置界面：4. 终端(Terminal)在TOOL菜单，选择Terminal功能，弹出一个【Terminal】对话框，可以测试模块的命令。
本选择允许在RS-485总线上直接发送和接受命令。
有两个可选项，Single Command，Command File。
Single Command允许将命令键入，一次一个，并击ENTER键，命令的回答显示在下方空白区内。
ADAM-4022T快速入门手册
ADAM-4022T PID功能快速入门使用手册一．PID工作原理：PID原理图ADAM-4022T PID回路原理图（from manual）ADAM-4022T输入输出连接图（from manual）其中PV（process value）表示反馈值。
现场的反馈信号（电压、电流、电阻等）由4022T的PVn管脚接入，但PV值和实际现场信号的采集值不同，两者之间是比例关系。
MV表示输出值，由4022T的AOn管脚引出到控制对象SV（Setpoint Value）表示给定值，由用户手动给定。
其中：PID回路1由输出AO0（MV），输入PV0组成PID回路2由输出AO1（MV），输入PV2组成剩下的PV1，PV3是通用的模拟量输入，与PID无关二．参数设置1．在UTILITY中选择input，设置输入信号的类型，本例选择CH2通道，LOOP1控制回路。
2．在UTILITY中选择PID，此页面可以选择PID回路号：0或者1控制方式：手动：可以手动调节MV的百分比自动：自动进行PID调节FREE：不使用PID控制，PV0-3，AO0-1可以作为通用输入输出使用这里，SV的值可以手动设置，PV的值是一逻辑值，和实际的物理值乘对应的比例关系。
MV的值为PID控制回路的输出值，按百分比输出。
本页面可以设置PID回路的PID算法，PV/MV的范围等参数。
特别注意：设定的PV，MV，SV与实际输入值的关系：z这里的PV，SV，MV均没有单位。
z实际输入的PVn是物理量，而此处的PV只是逻辑值，两者之间是一种比例的关系，具体关系与PV设置的逻辑量程有关。
z SV并不代表实际物理量，与PV的逻辑值有关。
SV的最大值不可以超过PV的最大值。
z MV由百分数表示，实际输出（AO0-AO1）为MV百分比*AO的量程。
灵活运用比例关系，可给用户的实际使用带来方便。
在本例中：（1）PV2的量程在INPUT处设置为pt100(-100℃-- +100℃)。
ADAM-4052快速入门手册
ADAM-4052快速入门手册一、ADAM-4052的概述ADAM-4052提供8路隔离数字量输入通道，其中6路完全独立的隔离通道，2路共地通道 湿接点：高电平：输入电压+3V-30V；低电平：0-+1V。
4052：二、 ADAM-4052硬件连线1.ADAM-4051模块简单控制接线图在DI+和DI-间接输入信号ADAM-4051湿节点数字量输入接线图三、 ADAM-4000 Utility的使用1.ADAM-4000的应用软件-ADAM Utility 的安装：把ADAM4000 随机附带光盘放入计算机的光驱中，出现如下画面选择ADAM4000 Utility 安装选项，出现如下安装界面：根据后续的软件安装提示，完成ADAM4000 Utility 的安装。
PC机上就会出现ADAM4000 Utility的软件如下图2.ADAM Utility的快速使用1.选中COM1或COM2，点击工具栏快捷键search：2. 弹出“Search Installed Modules ”窗口，提示扫描模块的范围，允许输入0～255。
RS-485网络扫描如下图所示3. 点击模块，进入测试/配置界面：5. 终端(Terminal)在TOOL菜单，选择Terminal功能，弹出一个【Terminal】对话框，用于测试命令。
本选择允许在RS-485总线上直接发送和接受命令。
有两个可选项，Single Command，Command File。
Single Command允许将命令键入，一次一个，并击ENTER键，命令的回答显示在下方空白区内。
如果再发送命令．再次击ENTER键就可以。
Command File允许浏览路径，发送命令文件，前面的命令和回答保留在屏幕上供你参考。
6.模块配置（Module Calibration）将模块的init*和GND短接，重新上电，此时进入模块的初始化状态，可以配置模块的地址、通信速率、量程范围、数据格式和工作方式、通信协议等。
研华ADAM3014模块中文使用手册
ADAM-3014中文使用手册ADAM-3014 Isolated DC Input/Output Signal Conditioning ModuleADAM - 3014隔离DC输入/输出信号调理模块User’s Manual用户手册The ADAM-3014 is one of the most cost-effective, field-configurable, isolationbasedsignal conditioners available for protecting processed signals from harmfuleffects of ground loop, motor noise, and other electrical interference.ADAM-3014是一款最有效结构最合理，对地隔绝信号调节器可保护信号免受接地回路的恶性影响，电机噪声和其他电干扰。
The ADAM-3014 features a new optical isolation technique to provide 1000 VDCisolation with low power consumption and extreme accuracy and stability withinwide range of operating environments. ADAM-3014 typically has a 150 ppm temperaturedrift and up to 2.4 kHz input bandwidth using only 0.85 W (voltage output)of power. The ADAM-3014 offers superior performance at the lowest price ofany signal condi A w ide variety of input and outputranges can be configured to scale and transmit, therefore spare parts inventorycan be reduced and the optimal system flexibility can be achieved.ADAM-3014以一个新的光学隔离技术为特色提供1000 VDC隔离以低功率消耗量和极端准确性和稳定内大范围操作环境。
DA41-V3操作手册
DA-41折弯机控制系统操作手册V3版本目录1 介绍。
12 硬件。
32.1 前面板。
32.2 显示。
43 操作模式。
53.1 介绍。
53.2 基本的操作。
53.3 产品编程。
63.4 模具选择。
73.5 编程常量。
83.6 手动移动。
113.7 产品程序选择。
123.8 编程锁。
144 产品和模具编程。
154.1 介绍。
154.2 模具编程。
164.3 产品编程。
184.3.1 编程界面。
184.3.2 角度编程。
204.3.3 程序编辑。
214.3.4 轴位置直接编程（绝对值）。
215 生产模式。
226 诊断。
24 6.1 诊断界面。
24 6.2 报警信息。
261 介绍DA-41 是用于扭轴折弯机的可编程控制系统。
本手册默认的是DA-41 系统采用折弯深度公式化计算，如果采用折弯深度计算是基于插补表格，请参考V2版操作手册，如果您不能确认采用的是何种方式请联系机床供应商。
2 硬件2.1 前面板下面的图片展示的是前面板的外观，面板包含一个显示器，几个用于编程和操控轴的按键，显示器将在下一节中说明。
键盘板包含以下按键：。
10个数字按键（0—9）。
小数点。
正负号。
清除键，用于清除参数值。
确认键，用于确认输入值。
箭头键，用于选择各种参数。
停止键，（包含状态指示LED灯）。
启动键，（包含状态指示LED灯）2.2 显示器DA-41系统采用一个单色液晶显示器，320*240.在屏幕顶端，不同的操作模式用符号表示。
3 操作模式3.1 介绍控制系统包含几种编程及操作模式。
产品编程及执行模具编程编程常量手动移动折弯程序库它在屏幕顶端指示哪一种模式被执行。
3.2 基本操作。
在模式间切换，按向上箭头键，直到模式符号编程高亮。
此时使用左右箭头键移动需要的模式。
按向下箭头键进入此模式界面。
在模式界面内，使用方向键在参数之间移动。
要编辑一个参数，将光标移到相应的符号上，输入需要的数值，按ENFER键确认输入值，也可以按下方向键来确认编程值，有些状态下左右箭头键也可以改变数值。
ADAM-4018(4018M 4018+)
ADAM-4018/4018M/4018+快速入门手册一、 ADAM-4018/4018M/4018+概述ADAM-4018支持6路差分，2路单端信号，电压输入范围+/-15mV，+/-50mV，+/-100mV，+/-500mV，+/-1V，+/-2.5V，+/-20mA。
热电偶支持：J 0-760℃ R500-1750℃K 0-1370℃ S500-1750℃T -100-400℃ B500-1800℃E 0-1000℃如果测试电流信号，需在该通道的输入端口并联一125欧姆的精密电阻。
ADAM-4018M 是一个16位8通道而且能记录数据的模拟量输入模块，所有通道都提供了可编程地输入范围，这个模块可以保存测量结果超过38000条，而且可以20年不丢失。
4018M可以测量多种不同的模拟量信号，例如热电偶、mV，V，和mA，而且提供了三种记录设置模式：标准记录、事件记录和最小记录的模式，它提供了500VDC 的输入隔离来保护模块。
它是工业测量和监控应用的很好的一个解决方案。
ADAM-4018+支持8路差分信号，还支持Modbus协议。
各通道可独立设置其输入范围， 同时在模块右侧使用了一个拨码开关来设置INIT* 和正常工作状态的切换，4018+除支持上述热电偶输入外，还支持+/-0-20mA和+4~20mA的输入范围，测量电流时，不需要外接电阻，只需打开盒盖，设置跳线到△即可。
ADAM-4018通道：六通道差分，两通道单端输入：－J,K,T,E,R,S和B热电偶－毫伏输入：15mV, 50mV ,±±±100mV 和 ±500mV -电压输入：1V, 2.5V±±-电流输入：20mA(外接125电阻)±Ω－模块按工程单位的方式给主机数据（V，Mv，mA）ADAM-4018M通道：六通道差分，两通道单端 输入：－J,K,T,E,R,S和B热电偶－毫伏输入：15mV, 50mV ,±±±100mV 和 ±500mV -电压输入：1V, 2.5V±±-电流输入：20mA(外接125电阻)±Ω－模块按工程单位的方式给主机数据（,V，mV，mA） C °存储容量：－128KB闪存ADAM-4018+ADAM-4018+通道数8输入类型热电偶 T/C类型 和温度范围J 0～760C K 0～1000C T -100～400C E 0～1000C R 500～1750C S 500～1750CB 500～1800C 隔离电压 3000VDC 最高额定电压 ＋/-35V采样速率 10个采样点/秒(总的) 输入阻抗 20M Ω 精确度 ≤+/-0.1% 功率1.2WI/0连接器类型十针连接器二、 ADAM-4018/4018M/4018+硬件连接1.ADAM-4018/4018M/4018+模块简单控制接线图2. ADAM-4018/4018M 差分通道输入（0通道～5通道）3. ADAM-4018/4018M单端输入（6通道，7通道）4. ADAM-4018+ 8通道模拟量输入模块接线图三、 ADAM-4000 Utility的使用1.ADAM-4000的应用软件-ADAM Utility 的安装把ADAM4000 随机附带光盘放入计算机的光驱中，出现如下画面：选择ADAM4000 Utility 安装选项，出现如下安装界面：根据后续的软件安装提示，完成ADAM4000 Utility 的安装。
ADAM-4150快速入门手册
ADAM-4150快速入门手册一：搜索，配置模块用户可以通过光盘或者技术支持网站，安装Adam/Apax .NET Utility测试软件。
首先把模块侧面的拨码开关拨到INIT一边，表明模块在初始化的状态下，可以修改模块的地址，波特率，协议，数据结构等参数，具体的修改过程如下截图：注意：数据结构只有在Modbus协议下，更改才有效。
研华ASCII协议无法更改，固定为(N,8,1)。
参数配置结束后，断电，然后把位于模块一侧的拨码开关拨到Normal状态，再次上电。
模块就可以再正常状态下工作了。
二：具体功能测试1.DI输入功能测试：1）普通DI功能，以干接点为例，在模块的DI0和D.GND管脚间接一个开关，开关断开时，默认状态下DI0=1，灯亮；开关闭合时，DI0=0，灯灭，支持DI反转功能。
如接湿节点，则在管脚间接10~30V电压，DI状态有变化。
和D.GND管脚间接信号发生器，测试结果如下：3）DI做频率测量功能，实验时，在DI0和D.GND管脚间接信号发生器，测试结果如下：4）DI锁存功能2.DO输出功能测试：1）DO直接输出，实验时，在DO0端口接LED小灯，然后串联开关24V电源（电源最大40V），为保证进入通道的电流值在0.8A以内，接电阻限流，电源负端回到模块GND端口。
当控制DO输出时，LED小灯亮，测试结果如下：注意：DO输出为集电极开路，可以认为是一个开关功能，故外部接电压使开关导通，截止，但是要注意模块通道所能承受的电流值。
2）DO做脉冲输出，实验时，在DO0端口接LED小灯，然后串联开关24V电源（电源最大40V），为保证进入通道的电流值在0.8A以内，接电阻限流，电源负端回到模块GND端口。
当DO做脉冲输出时，可以看到LED灯按照设定的高低电平持续时间闪烁。
3）DO做延迟输出，接法如普通DO输出。
三：命令测试1.MODBUS协议测试参照ADAM-4100系列的英文说明书附录B，可以查到模块对应的MODBUS地址。
ADAM-4018快速入门手册
ADAM-4018/4018M/4018+快速入门手册一、 ADAM-4018/4018M/4018+概述ADAM-4018支持6路差分，2路单端信号，电压输入范围+/-15mV，+/-50mV，+/-100mV，+/-500mV，+/-1V，+/-2.5V，+/-20mA。
热电偶支持：J 0-760℃ R500-1750℃K 0-1370℃ S500-1750℃T -100-400℃ B500-1800℃E 0-1000℃如果测试电流信号，需在该通道的输入端口并联一125欧姆的精密电阻。
ADAM-4018M 是一个16位8通道而且能记录数据的模拟量输入模块，所有通道都提供了可编程地输入范围，这个模块可以保存测量结果超过38000条，而且可以20年不丢失。
4018M可以测量多种不同的模拟量信号，例如热电偶、mV，V，和mA，而且提供了三种记录设置模式：标准记录、事件记录和最小记录的模式，它提供了500VDC 的输入隔离来保护模块。
它是工业测量和监控应用的很好的一个解决方案。
ADAM-4018+支持8路差分信号，还支持Modbus协议。
各通道可独立设置其输入范围， 同时在模块右侧使用了一个拨码开关来设置INIT* 和正常工作状态的切换，4018+除支持上述热电偶输入外，还支持+/-0-20mA和+4~20mA的输入范围，测量电流时，不需要外接电阻，只需打开盒盖，设置跳线到△即可。
ADAM-4018通道：六通道差分，两通道单端输入：－J,K,T,E,R,S和B热电偶－毫伏输入：15mV, 50mV ,±±±100mV 和 ±500mV -电压输入：1V, 2.5V±±-电流输入：20mA(外接125电阻)±Ω－模块按工程单位的方式给主机数据（V，Mv，mA）ADAM-4018M通道：六通道差分，两通道单端 输入：－J,K,T,E,R,S和B热电偶－毫伏输入：15mV, 50mV ,±±±100mV 和 ±500mV -电压输入：1V, 2.5V±±-电流输入：20mA(外接125电阻)±Ω－模块按工程单位的方式给主机数据（,V，mV，mA） C °存储容量：－128KB闪存ADAM-4018+ADAM-4018+通道数8输入类型热电偶 T/C类型 和温度范围J 0～760C K 0～1000C T -100～400C E 0～1000C R 500～1750C S 500～1750CB 500～1800C 隔离电压 3000VDC 最高额定电压 ＋/-35V采样速率 10个采样点/秒(总的) 输入阻抗 20M Ω 精确度 ≤+/-0.1% 功率1.2WI/0连接器类型十针连接器二、 ADAM-4018/4018M/4018+硬件连接1.ADAM-4018/4018M/4018+模块简单控制接线图2. ADAM-4018/4018M 差分通道输入（0通道～5通道）3. ADAM-4018/4018M单端输入（6通道，7通道）4. ADAM-4018+ 8通道模拟量输入模块接线图三、 ADAM-4000 Utility的使用1.ADAM-4000的应用软件-ADAM Utility 的安装把ADAM4000 随机附带光盘放入计算机的光驱中，出现如下画面：选择ADAM4000 Utility 安装选项，出现如下安装界面：根据后续的软件安装提示，完成ADAM4000 Utility 的安装。
Adam快速入门
ADAM-4055快速入门手册一、ADAM-4055的概述ADAM-4055提供8路隔离数字量输入和8路隔离数字量输出，输入支持干节点/湿节点，输入电压10-50V；输出5-40V集电极开路输出。
ADAM-4055支持Modbus协议。
4055：二、 ADAM-4055硬件连线1.ADAM-4055模块简单控制接线图ADAM-4055 数字量输出接线图ADAM-4055干节点数字量输入接线图ADAM-4055湿节点数字量输入接线图三、 ADAM-4000 Utility的使用1.ADAM-4000的应用软件-ADAM Utility 的安装把ADAM4000 随机附带光盘放入计算机的光驱中，出现如下画面：选择ADAM4000 Utility 安装选项，出现如下安装界面：根据后续的软件安装提示，完成ADAM4000 Utility 的安装。
PC机上就会出现ADAM4000 Utility的软件如下图2.ADAM Utility的快速使用1.选中COM1或COM2，点击工具栏快捷键search：2. 弹出“Search Installed Modules ”窗口，提示扫描模块的范围，允许输入0～255。
RS-485网络扫描如下图所示3. 点击模块，进入测试/配置界面：4. ADAM-4055还支持Modbus协议，如下所示：（Modbus寄存器支持列表请见说明书）5. 终端(Terminal)在TOOL菜单，选择Terminal功能，弹出一个【Terminal】对话框，用于测试命令。
本选择允许在RS-485总线上直接发送和接受命令。
有两个可选项，Single Command，Command File。
Single Command允许将命令键入，一次一个，并击ENTER键，命令的回答显示在下方空白区内。
如果再发送命令．再次击ENTER键就可以。
Command File允许浏览路径，发送命令文件，前面的命令和回答保留在屏幕上供你参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ADAM-4013快速入门手册
一、 ADAM-4013的概述
ADAM-4013是16位A/D单通道的热电阻输入模块，可以采集两线制、三线制或四线制热电阻输入信号。
模拟量输入通道和模块之间还提供了3000V的电压隔离，这样就有效的防止模块在受到高压冲击时而损坏。
ADAM-4013
二、ADAM-4013硬件连线
ADAM-4013 两线制热电阻接线方法
ADAM-4013 三线制热电阻接线方法
ADAM-4013 四线制热电阻接线方法
三、 ADAM-4000 Utility的使用
1.ADAM-4000的应用软件-ADAM Utility 的安装
把ADAM4000 随机附带光盘放入计算机的光驱中，出现如下画面：
选择ADAM4000 Utility 安装选项，出现如下安装界面：
根据后续的软件安装提示，完成ADAM4000 Utility 的安装。
PC机上就会出现ADAM4000 Utility的软件如下图
2.ADAM Utility的快速使用
1.选中COM1或COM2，点击工具栏快捷键search：
2. 弹出“Search Installed Modules ”窗口，提示扫描模块的范围，允许输入0～255。
RS-485
网络扫描如下图所示
3. 点击模块，进入测试/配置界面：
4. 终端(Terminal)
在TOOL菜单，选择Terminal功能，弹出一个【Terminal】对话框，用于测试命令。
备注：上图示是ADAM-4015的命令，同ADAM-4013
本选择允许在RS-485总线上直接发送和接受命令。
有两个可选项，Single Command，Command File。
Single Command允许将命令键入，一次一个，并击ENTER键，命令的回答显示在下方空白区内。
如果再发送命令．再次击ENTER键就可以。
Command File允许浏览路径，发送命令文件，前面的命令和回答保留在屏幕上供你参考。
5.模块配置（Module Calibration）
将模块的init*和GND短接，重新上电，此时进入模块的初始化状态，可以配置模块的地址、通信速率、量程范围、数据格式和工作方式、通信协议等。
以ADAM-4013模块为例，常用的选项含义如下表所示。
设定说明
Address 模块地址，范围在0～255
Baudrate 波特率
Checksum 校验和状态，使能有效/无效
Firmware Ver 模块的固件版本号
Input range 输入范围
将需要的选项进行修改，最后执行【Update】。
完成设置后，将init*和GND不短接，重新对模块上电，进入正常工作模式。
设定波特率和校验和应注意：在同一485总线上的所有模块和主计算机的波特率和校验和必须相同！
7.校准(Calibration)
模块在出厂时均经过校准，一般不需用户再进行校准；但在某些情况下，用户需要对模拟量模
块进行校准，校准的结果会保存在内置的EEPROM中。
随机提供的用户程序支持模块的校准。
ADAM-4000提供应用软件对模拟量进行软件校准。
（1）将INIT*和GND短接，重新对模块上电；
（2）确保你想要校准的模块安装正确，并配置适当的输入量程。
通过使用ADAM Utility应用软件可以实现校准；
（3）用一个精密电阻作校准电源连到模块的CH0端点；
（4）点击【Zero Calibration】按钮,执行零校准命令，根据提示输入电阻值，并【save】；
图2－7 零度校准
（5）点击【Span Calibration】按钮，执行满量程校准命令；根据提示输入电阻值，并【save】；
图2－8 满量程校准
四、 ADAM-4000 的软件编程
对ADAM-4013的编程有两种方法：
第一种是直接串口编程，通信协议采用ADAM的ASCII命令（请参阅ADAM-4000的说明书）。
例如在VB下可以用Comm控件（可以参考ADAM-4000 ed9版说明书第21页有编程示例）。
另一种编程方法是调用研华提供的DLL库函数。
1．首先，安装Advantech Device Manager，安装ADAM-4000的驱动程序ADAMdll.exe，安装例程All-example.exe。
可在/support下载。
2．打开Advantech Device Manager，并添加串口
2.添加模块
3.点test测试
4.调用驱动函数的编程方法可以参考研华提供的例程。
