解析负荷分级及供电要求
解析负荷分级及供电要求

一级负荷的备用电源和自备电源
备用电源:用于在主电源故障时提供紧急供电确保一级负荷的正常运行
自备电源:由用户自行建设用于满足一级负荷的供电需求
备用电源和自备电源的选择:根据一级负荷的重要性和可靠性要求选择合 适的备用电源和自备电源类型 备用电源和自备电源的维护:定期检查和维护确保备用电源和自备电源的 正常运行
器等。
供电监控与维 护:根据负荷 级别和供电方 式建立完善的 供电监控和维 护体系确保供 电系统的正常
运行。
供电安全与可靠性考虑
供电系统设计: 确保供电系统的 稳定性和可靠性
设备选型:选择 符合负荷分级和 供电要求的设备
维护与保养:定 期对供电设备进 行维护和保养确 保其正常运行
应急预案:制定 应急预案应对突 发停电等紧急情 况
备用电源和自备电源的选择:根据三级负荷的重要性和可靠性要求选择合适的备用电源和 自备电源
备用电源和自备电源的维护:定期对备用电源和自备电源进行维护和检查确保其正常运行
实际应用中的注意事项
章节副标题
不同级别负荷的混合供电方式
确定负荷级别: 根据负荷的重 要性和可靠性 要求将负荷分 为一级、二级、 三级等不同级
负荷分级方法: 采用BCDE五 级分类法级为 最重要E级为最 不重要
负荷分级标准: 根据负荷对供 电可靠性的要 求如连续性、
稳定性等
负荷分级的应 用:在电力系 统规划、运行 和维护中根据 负荷分级进行 供电设计和管
理
各级负荷的供电要求
一级负荷:必须保证连续供电不允许中断 二级负荷:允许短时间中断但必须尽快恢复供电 三级负荷:允许长时间中断但必须保证供电质量 四级负荷:允许长时间中断但必须保证供电可靠性 五级负荷:允许长时间中断但必须保证供电安全性 六级负荷:允许长时间中断但必须保证供电稳定性

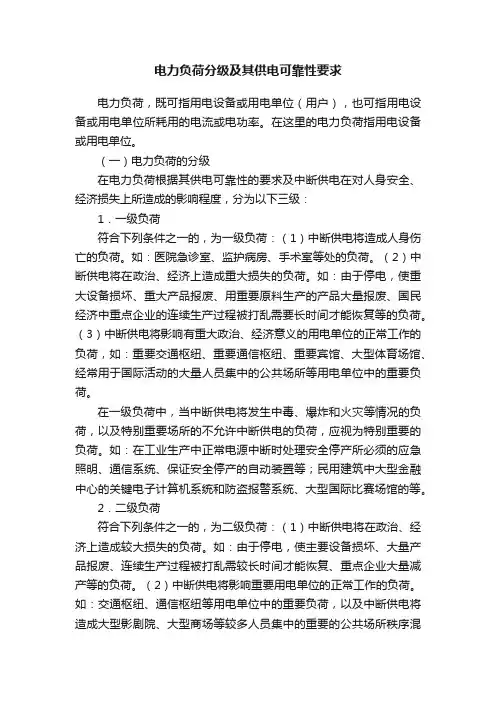

电力负荷分级及其供电可靠性要求

电力负荷分级及其供电可靠性要求电力负荷,既可指用电设备或用电单位(用户),也可指用电设备或用电单位所耗用的电流或电功率。
在这里的电力负荷指用电设备或用电单位。
(一)电力负荷的分级在电力负荷根据其供电可靠性的要求及中断供电在对人身安全、经济损失上所造成的影响程度,分为以下三级:1.一级负荷符合下列条件之一的,为一级负荷:(1)中断供电将造成人身伤亡的负荷。
如:医院急诊室、监护病房、手术室等处的负荷。
(2)中断供电将在政治、经济上造成重大损失的负荷。
如:由于停电,使重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等的负荷。
(3)中断供电将影响有重大政治、经济意义的用电单位的正常工作的负荷,如:重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要负荷。
在一级负荷中,当中断供电将发生中毒、爆炸和火灾等情况的负荷,以及特别重要场所的不允许中断供电的负荷,应视为特别重要的负荷。
如:在工业生产中正常电源中断时处理安全停产所必须的应急照明、通信系统、保证安全停产的自动装置等;民用建筑中大型金融中心的关键电子计算机系统和防盗报警系统、大型国际比赛场馆的等。
2.二级负荷符合下列条件之一的,为二级负荷:(1)中断供电将在政治、经济上造成较大损失的负荷。
如:由于停电,使主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等的负荷。
(2)中断供电将影响重要用电单位的正常工作的负荷。
如:交通枢纽、通信枢纽等用电单位中的重要负荷,以及中断供电将造成大型影剧院、大型商场等较多人员集中的重要的公共场所秩序混乱的负荷。
3.不属于一、二级负荷者为三级负荷。
在一个工业企业或民用建筑中,并不一定所有用电设备都属于同一等级的负荷,因此在进行系统设计时应根据其负荷级别分别考虑。
(二)各级电力负荷对电源的要求1.一级负荷对电源的要求一级负荷中有普通一级负荷和一级负荷中特别重要的一级负荷之分。
解析负荷分级及供电要求

〔三〕建筑设计防火标准 GB50016-2006 建筑物、储罐〔区〕、堆场的消防用电设备,其电源应符合以下规定 :
1、除粮食仓库及粮食筒仓工作塔外,建筑高度大于50m的乙、丙 类厂房和丙类仓库的消防用电应按一级负荷供电;
2、以下建筑物、储罐〔区〕和堆场的消防用电应按二级负荷供电: 1〕室外消防用电量大于30L/S的工厂、仓库; 2〕室外消防用水量大于35L/S的可燃材料堆场、可燃气体储罐〔区 〕和甲、乙类液体储罐〔区〕;
一、负荷分级 〔一〕供配电系统设计标准 GB50052-2021 电力负荷应根据对供电可靠性的要求及中断供电在对人身平安、经济损失 上所造成的影响程度进行分级,并应符合以下规定:
1、符合以下情况之一时,应视为一级负荷。 1〕中断供电将造成人身伤害时。 2〕中断供电将在经济上造成重大损失时。 3〕中断供电将影响重要用电单位的正常工作。
20
汽车库(修车库)、停 车场
Ⅱ、Ⅲ类汽车库和Ⅰ类修车库、机械停车设备及
采用升降梯作车辆疏散出口的升降梯用电
一级 二级
序号 建筑物名称
用电负荷名称
负荷级别
21 旅游饭店
国星级及以上旅游饭店的经营及设备管理用计算机系统用电
3〕座位数超过1500个的影院、剧院,座位数超过3000个的体育馆 、任一层建筑面积大于3000㎡的商店、展览建筑、省〔市〕级及以 上的播送电视楼、电信楼和财贸金融楼,室外消防用水量大于25L/S 的其他公共建筑;
3、除本条第1、2款外的建筑物、储罐〔区〕和堆场等的消防用电可 采用三级负荷供电;
一级 二级
一级* 一级
其他用电
二级
17 铁路旅客站
大型站和国境站的旅客站房、站台、天桥、地道用 电
一级
供电系统负荷分级及供电要求规范

供电系统负荷分级及供电要求规范(一)负荷分级2.1.1 电力负荷应根据其重要性和中断供电所造成的政治影响、经济损失的程度,分为下列三级:一、一级负荷1.中断供电将造成人身伤亡者。
2.中断供电将造成重大政治影响者。
3.中断供电将造成重大经济损失者。
4.中断供电将造成公共场所秩序混乱者。
二、二级负荷1.中断供电将造成较大政治影响者。
2.中断供电将造成较大经济损失者。
3.中断供电将造成公共场所秩序混乱者。
三、三级负荷凡不属于一级和二级负荷者。
2.1.2 民用建筑中常用重要设备及部位的负荷分级参见表2-1。
2.1.3 按照《高层民用建筑设计防火规范》属于一类建筑的消防控制室、消防水泵、消防电梯、防排烟设施、火灾自动报警、自动灭火装置、火灾事故照明、疏散指示标志和电动的防火门窗、卷帘、阀门等消防用电,为一级负荷。
属于二类建筑的上述消防用电,为二级负荷。
其他民用建筑的上述消防用电,其负荷等级按照《建筑设计防火规范》的规定执行。
常用重要设备及部位的负荷级别表2-1续表注:1.仅当建筑物为高层建筑时,其载客电梯用力、楼梯照明为二级负荷。
2.此处系指高等学校、科研院所中一旦中断供电将造成人身伤亡或重大政治影响、重大经济损失的实验室,例如:生物制品实验室等。
3.在面积较大的银行营业厅中,供暂时继续工作用的事故照明为一级负荷。
2.1.4 表2-1列为一级负荷的电子计算机,其机房及已记录的媒体存放间的事故照明为一级负荷。
2.1.5 在民用建筑中,电话站的电源为一级负荷。
2.1.6 当在民用主体建筑中有一级负荷时,与其有关的主要通道的照明为一级负荷。
2.1.7 表2-1所列的民用主体建筑中,当有大量一级负荷时,其附属的锅炉房、空调机房的电力及照明为二级负荷。
2.1.8 工业建筑电力负荷的分级可照有关专业部门的规定执行。
2.1.9 对负荷等级没有明确规定的重要用电设备及部位,应与工艺设计单位、建设单位协商确定。
(二)一级负荷的供电要求2.1.10 一级负荷应由两个电源供电。
负荷分级及供电要求

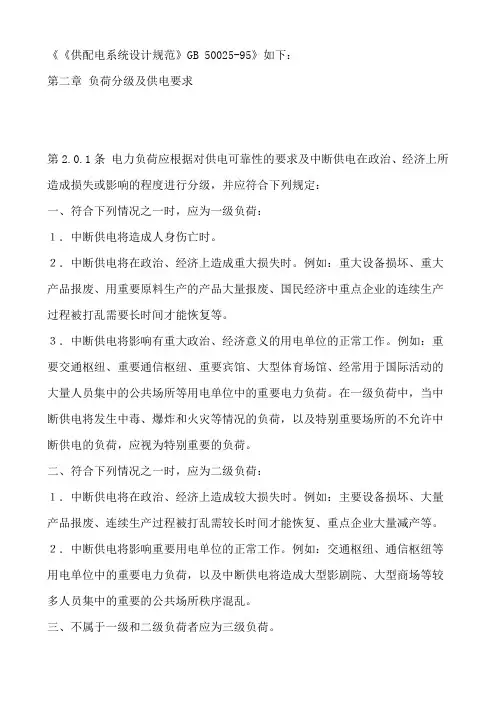

《《供配电系统设计规范》GB 50025-95》如下:第二章负荷分级及供电要求第2.0.1条电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级,并应符合下列规定:一、符合下列情况之一时,应为一级负荷:1.中断供电将造成人身伤亡时。
2.中断供电将在政治、经济上造成重大损失时。
例如:重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。
3.中断供电将影响有重大政治、经济意义的用电单位的正常工作。
例如:重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。
在一级负荷中,当中断供电将发生中毒、爆炸和火灾等情况的负荷,以及特别重要场所的不允许中断供电的负荷,应视为特别重要的负荷。
二、符合下列情况之一时,应为二级负荷:1.中断供电将在政治、经济上造成较大损失时。
例如:主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。
2.中断供电将影响重要用电单位的正常工作。
例如:交通枢纽、通信枢纽等用电单位中的重要电力负荷,以及中断供电将造成大型影剧院、大型商场等较多人员集中的重要的公共场所秩序混乱。
三、不属于一级和二级负荷者应为三级负荷。
第2.0.2条一级负荷的供电电源应符合下列规定:一、一级负荷应由两个电源供电;当一个电源发生故障时,另一个电源不应同时受到损坏。
二、一级负荷中特别重要的负荷,除由两个电源供电外,尚应增设应急电源,并严禁将其它负荷接入应急供电系统。
第2.0.3条下列电源可作为应急电源:一、独立于正常电源的发电机组。
二、供电网络中独立于正常电源的专用的馈电线路。
三、蓄电池。
四、干电池。
第2.0.4条根据允许中断供电的时间可分别选择下列应急电源:一、允许中断供电时间为15s以上的供电,可选用快速自启动的发电机组。
负荷分级及供电要求

负荷分级及供电要求负荷分级及供电要求是指根据电力系统中不同用户的负荷特点和需求,按照一定的规定和标准将其划分为不同级别,并提出相应的供电要求。
负荷分级及供电要求的目的是为了保障供电的可靠性、安全性和经济性,合理配置电力资源,满足用户的用电需求。
一、负荷分级根据用户的用电特点、负荷性质和用电时间等因素,一般将负荷分为工矿企业、居民区、商业服务业、农业用电、灯具照明、政府机关及公共事业等几个主要级别。
1.工矿企业:指大型工矿企业或生产型企业,其负荷较大,使用的电器设备一般较多且功率较大,用电需求较为稳定。
工矿企业通常需要连续供电,断电将导致生产中断、损失巨大,因此需要高可靠性的供电。
2.居民区:指住宅小区或城市的居民区,其负荷一般较小且负荷变化范围较大,用电需求较不稳定。
居民区的用电主要是家用电器和照明设备,供电可靠性要求较高。
3.商业服务业:指商业企事业单位和服务行业,如商场、酒店、写字楼、银行、医院等。
商业服务业的负荷变化范围较大,但整体负荷较稳定,供电可靠性和稳定性要求较高。
4.农业用电:指农业生产和农村用电。
农业用电的特点是负荷低、用电时间相对集中,主要用于机械设备的驱动和灌溉等,供电可靠性要求较高。
5.灯具照明:指城市道路、广场、公园等公共场所的照明需求。
灯具照明的特点是负荷小,但用电时间长且需求稳定,供电可靠性和稳定性要求较高。
6.政府机关及公共事业:指政府机关、学校、图书馆、博物馆等公共场所的用电需求。
这类负荷一般较小,供电可靠性和稳定性要求较高。
二、供电要求针对不同级别的负荷,制定了相应的供电要求,主要包括供电可靠性、供电电压、供电容量等方面的要求。
1.供电可靠性:不同级别的用户对供电可靠性的要求不同。
对工矿企业来说,供电可靠性要求非常高,不能有长时间的停电,可以采取多级供电、备用电源等手段提高供电可靠性;居民区和商业服务业的供电可靠性要求相对较高,断电时间较短;政府机关及公共事业和灯具照明的供电可靠性要求较高。
供电系统负荷分级及供电要求规范

供电系统负荷分级及供电要求规范(一)负荷分级2.1.1 电力负荷应根据其重要性和中断供电所造成的政治影响、经济损失的程度,分为下列三级:一、一级负荷1.中断供电将造成人身伤亡者。
2.中断供电将造成重大政治影响者。
3.中断供电将造成重大经济损失者。
4.中断供电将造成公共场所秩序混乱者。
二、二级负荷1.中断供电将造成较大政治影响者。
2.中断供电将造成较大经济损失者。
3.中断供电将造成公共场所秩序混乱者。
三、三级负荷凡不属于一级和二级负荷者。
2.1.2 民用建筑中常用重要设备及部位的负荷分级参见表2-1。
2.1.3 按照《高层民用建筑设计防火规范》属于一类建筑的消防控制室、消防水泵、消防电梯、防排烟设施、火灾自动报警、自动灭火装置、火灾事故照明、疏散指示标志和电动的防火门窗、卷帘、阀门等消防用电,为一级负荷。
属于二类建筑的上述消防用电,为二级负荷。
其他民用建筑的上述消防用电,其负荷等级按照《建筑设计防火规范》的规定执行。
常用重要设备及部位的负荷级别表2-1续表注:1.仅当建筑物为高层建筑时,其载客电梯用力、楼梯照明为二级负荷。
2.此处系指高等学校、科研院所中一旦中断供电将造成人身伤亡或重大政治影响、重大经济损失的实验室,例如:生物制品实验室等。
3.在面积较大的银行营业厅中,供暂时继续工作用的事故照明为一级负荷。
2.1.4 表2-1列为一级负荷的电子计算机,其机房及已记录的媒体存放间的事故照明为一级负荷。
2.1.5 在民用建筑中,电话站的电源为一级负荷。
2.1.6 当在民用主体建筑中有一级负荷时,与其有关的主要通道的照明为一级负荷。
2.1.7 表2-1所列的民用主体建筑中,当有大量一级负荷时,其附属的锅炉房、空调机房的电力及照明为二级负荷。
2.1.8 工业建筑电力负荷的分级可照有关专业部门的规定执行。
2.1.9 对负荷等级没有明确规定的重要用电设备及部位,应与工艺设计单位、建设单位协商确定。
(二)一级负荷的供电要求2.1.10 一级负荷应由两个电源供电。
电力负荷等级及供电要求

电力负荷等级及供电要求电力负荷分级及供电要求在电力系统上的用电设备所消耗的功率称为用电负荷或电力负荷。
根据电力负荷对供电可靠性的要求及中断供电在政治、经济上所造成的损失或影响的程度,分为三级。
1.一级负荷指中断供电将造成人身伤亡者,造成重大政治影响和经济损失,或造成公共场所秩序严重混乱的电力负荷,属于一级负荷。
如国家级的大会堂、国际候机厅、医院手术室、省级以上体育场(馆)等建筑的电力负荷。
对于某些特等建筑,如重要的交通枢纽、重要的通信枢纽、国宾馆、国家级及承担重大国事活动的会堂、国家级大型体育中心,以及经常用于重要国际活动的大量人员集中的公共场所等的一级负荷,为特别重要负荷。
一级负荷应由两个电源供电,一用一备,当一个电源发生故障时,另一个电源应不致同时受到损坏。
一级负荷中的特别重要负荷,除上述两个电源外,还必须增设应急电源。
为保证对特别重要负荷的供电,禁止将其他负荷接入应急供电系统。
常用的应急电源可有以下几种:独立于正常电源的发电机组、供电网络中有效地独立于正常电源的专门馈电线路、蓄电池。
2.二级负荷当中断供电将造成较大政治影响、较大经济损失或将造成公共场所秩序混乱的电力负荷,属于二级负荷。
如省部级的办公楼、甲等电影院、市级体育场馆、高层普通住宅、高层宿舍等建筑的照明负荷。
对于二级负荷,要求采用两个电源供电,一用一备,两个电源应做到当发生电力变压器故障或线路常见故障时不致中断供电(或中断供电后能迅速恢复)。
在负荷较小或地区供电条件困难时,二级负荷可由一路6KV及以上的专用架空线供电。
3.三级负荷不属于一级和二级负荷的一般电力负荷,均属于三级负荷。
三级负荷对供电电源无要求,一般为一路电源供电即可,但在可能的情况下,也应提高其供电的可靠性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
剧场
特、甲等剧场的舞台照明、贵宾室、演员化妆室、 舞台机械设备、电声设备、电视转播用电 甲等剧场的观众厅照明、空调机房及锅炉房电力和 照明用电
序号
建筑物名称
用电负荷名称
负荷级别
10
电影院
甲等电影院的照明与放映用电
二级
大型博物馆及展览馆安防系统用电;珍贵展 品展室照明用电 11 博物馆、展览馆 展览用电
4、不属于一级和二级负荷者应为三级负荷。
(二)高层民用建筑设计防火规范
GB50045-95(2005年版)
9.1.1 高层建筑的消防控制室、消防水泵、消防电梯、防烟排烟设
施、火灾自动报警、漏电火灾报警系统、自动灭火系统、应急照明、疏 散指示标志和电动的防火门、窗、卷帘、阀门等消防用电,应按现行的 国家标准《供配电系统设计规范》GB50052的规定进行设计,一类高层 建筑应按一级负荷要求供电,二类高层建筑应按二级负荷要求供电。
一级 二级 一级
序号
建筑物名称
用电负荷名称 通信、导航设施用电
负荷级别 一级
18
水运客运站
港口重要作业区、一级客运站用电 二级
19
汽车客运站
一、二级客运站用电
二级
Ⅰ类汽车库、机械停车设备及采用升降梯作车辆 疏散出口的升降梯用电 20 汽车库(修车库)、停 车场 Ⅱ、Ⅲ类汽车库和Ⅰ类修车库、机械停车设备及 采用升降梯作车辆疏散出口的升降梯用电
4)民用建筑电气设计规范
JGJ16-2008
3.2.3 附录A民用建筑中各类建筑物的主要用电负荷分级 表A 民用建筑中各类建筑物的主要用电负荷分级
序号 1 建筑物名称 国家级会堂、国宾馆、国家 级国际会议中心 国家及省部级政府办公建筑 国家及省部级计算中心 国家及省部级防灾中心、电 力调度中心、交通指挥中心 地、市级办公建筑 用电负荷名称 主会场、接见厅、宴会厅照明、电声、录像、 计算机系统用电 客梯、总值班室、会议室、主要办公室、档 案室用电 客梯、主要办公室、会议室、总值班室、档 案室及主要通道照明用电 计算机系统用电 防灾、电力调度及交通指挥计算机系统用电 主要办公室、会议室、总值班室、档案室及 主要通道照明用电 气象业务用计算机系统用电 6 地、市级及以上气象台 气象雷达、电报及传真收发设备、卫星云图 接收机及语言广播设备、气象绘图及预报照 明用电 负荷级别 一级* 一级 一级 一级* 一级* 二级 一级*
2 3 4 5
一级
序号
7
建筑物名称
电信枢纽、卫星地面站
用电负荷名称
保证通信不中断的主要设备用电
负荷级别
一级* 一级* 一级
国家及省、市、自治区电视台、广播电台的计算机 系统用电,直接播出的电视演播厅、中心机房、录 像室、微波设备及发射机房用电
8 电视台、广播电台
语音播音室、控制室的电力和照明用电
洗印室、电视电影室、审听室、楼梯照明用电 特、甲等剧场的调光用计算机系统用电
2)中断供电将在经济上造成重大损失时。 3)中断供电将影响重要用电单位的正常工作。
2、在一级负荷中,当中断供电将造成人员伤亡或重大设备损坏或发 生中毒、爆炸和火灾等情况的负荷,以及特别重要场所的不允许中断供
电的负荷,应视为一级负荷中特别重要的负荷。
3、符合下列情况之一时,应视为二级负荷。 1)中断供电将在经济上造成较大损失时。 2)中断供电将影响较重要用电单位正常工作。
解析负荷分级及供电要求
陈文良 2010年7月13日
一、负荷分级 (一)供配电系统设计规范 GB50052-2009 3.0.1 电力负荷应根据对供电可靠性的要求及中断供电在对人身安全、
经济损失上所造成的影响程度进行分级,并应符合下列规定:
1、符合下列情况之一时,应视为一级负荷。
1)中断供电将造成人身伤害时。
一级 二级 一级* 一级 二级 二级
14
商场、超市 大型商场及超市的自动扶梯、空调用电 中型商场及超市营业厅的备用照明用电
序号
建筑物名称
用电负荷名称 重要的计算机系统和安防系统用电
负荷级别 一级* 一级 二级
15
银行、金融中心、证 交中心
大型银行营业厅及门厅照明、安全照明用电 小型银行营业厅及门厅照明用电
负荷级别
一级*
13
体育建筑
甲级体育场(馆)及游泳馆的比赛场(厅)、主席台、贵宾 室、接待室、新闻发布厅、广场及主要通道照明、计时记分 装置、计算机房、电话机房、广播机房、电台和电高转播及 新闻摄影用电 特级及甲级体育场(馆)及游泳馆中非比赛用电、乙级及以 下体育建筑比赛用电 大型商场及超市的经营管理用计算机系统用电 大型商场及超市营业厅的备用照明用电
航空管制、导航、通信、气象、助航灯光系统设施 和台站用电,边防、海关的安全检查设备用电,航 班预报设备用电,三级以上油库用电
16 民用航空港 候机楼、外航驻机场办事处、机场宾馆及旅客过夜 用房、站坪照明、站坪机务用电 其他用电 17 铁路旅客站 大型站和国境站的旅客站房、站台、天桥、地道用 电
一级*
3)座位数超过1500个的影院、剧院,座位数超过3000个的体育馆
、任一层建筑面积大于3000㎡的商店、展览建筑、省(市)级及以上的
广播电视楼、电信楼和财贸金融楼,室外消防用水量大于25L/S的其他
公共建筑;
3、除本条第1、2款外的建筑物、储罐(区)和堆场等的消防用电可
采用三级负荷供电;
4、消防电源的负荷分级应符合现行国家标准《供配电系统设计规范 》GB50052的有关规定。
一级*
二级
藏书量超过100万册及重要图书馆的安防系 统、图书检索用计算机系统用电
13 图书馆 其他用电
一级*
二级
序号
建筑物名称
用电负荷名称
特级体育场(馆)及游泳馆的比赛场(厅)、主席台、贵宾 室、接待室、新闻发布厅、广场及主要通道照明、计时记分 装置、计算机房、电话机房、广播机房、电台和电视转播及 新闻摄影用电
(三)建筑设计防火规范 GB50016-2006
11.1.1 建筑物、储罐(区)、堆场的消防用电设备,其电源应符 合下列规定:
1、除粮食仓库及粮食筒仓工作塔外,建筑高度大于50m的乙、丙
类厂房和丙类仓库的消防用电应按一级负荷供电;
2、下列建筑物、储罐(区)和堆场的消防用电应按二级负荷供电:
1)室外消防用电量大于30L/S的工厂、仓库; 2)室外消防用水量大于35L/S的可燃材料堆场、可燃气体储罐(区 )和甲、乙类液体储罐(区);
