集成逻辑门1数字集成电路的分类
集成电路基本概念及分类
集成电路基本概念及分类一、引言集成电路（Integrated Circuit，简称IC）是将大量电子元件集成在一块半导体晶片上的一种微型电子器件。
它的出现极大地提高了电子设备的性能和可靠性，也推动了电子信息技术的飞速发展。
本文将介绍集成电路的基本概念和分类。
二、集成电路的基本概念集成电路是由多个电子器件组成的，这些器件包括电容、电阻、晶体管等。
通常，集成电路由一个或多个晶体管、电容和电阻等功能部件组成，并通过金属线连接在一起。
它们被封装在绝缘材料中，以便保护和固定。
集成电路按功能可分为模拟集成电路和数字集成电路两大类。
三、模拟集成电路模拟集成电路是用于处理连续信号的电路。
它能够实现信号的放大、滤波、幅度调整等功能。
模拟集成电路常用于音频和视频信号的处理，以及各种传感器的接口电路等。
根据集成度的不同，模拟集成电路又可以分为小规模集成电路、中规模集成电路和大规模集成电路。
1. 小规模集成电路（SSI）小规模集成电路通常由几个到几十个逻辑门、触发器或放大器等元件组成。
它们具有较低的集成度，适用于一些简单的电路设计。
小规模集成电路主要用于数字信号处理、计数器、分频器等。
2. 中规模集成电路（MSI）中规模集成电路是介于小规模和大规模集成电路之间的一种集成电路。
它具有更高的集成度，可实现更复杂的功能。
中规模集成电路常用于计算机存储器、数据缓冲器、显示驱动等。
3. 大规模集成电路（LSI）大规模集成电路是由数千或数十万个晶体管和其他器件组成的电路。
它们的集成度非常高，能够实现复杂的电路功能。
大规模集成电路广泛应用于微处理器、存储器芯片、通信芯片等。
四、数字集成电路数字集成电路是用于处理离散信号的电路。
它能够对电子信号进行逻辑运算、计算、存储等操作。
数字集成电路常用于计算机、通信设备、嵌入式系统等领域。
根据其功能和结构，数字集成电路可分为组合逻辑电路和时序逻辑电路两类。
1. 组合逻辑电路组合逻辑电路由与门、或门、非门等基本逻辑门组成，这些门之间没有存储元件。
简述集成电路按功能分类的基本类别

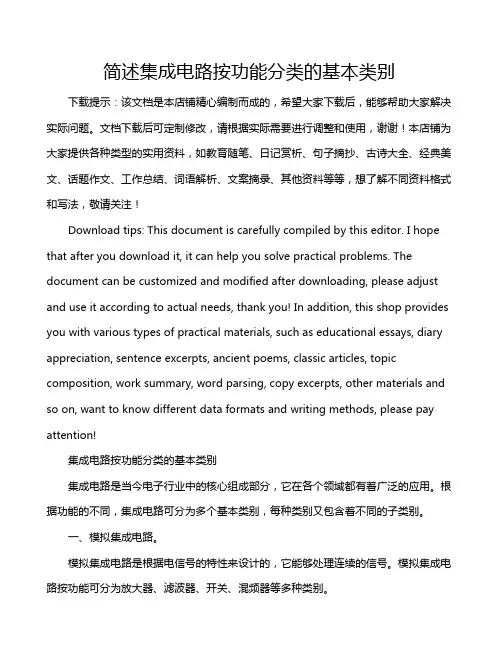

简述集成电路按功能分类的基本类别下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!集成电路按功能分类的基本类别集成电路是当今电子行业中的核心组成部分，它在各个领域都有着广泛的应用。
从集成度来说,数字集成电路的分类(一)
从集成度来说,数字集成电路的分类(一)
数字集成电路的分类
按功能分类
•组合逻辑电路：由门电路组成，根据输入信号的组合产生输出信号。
•时序逻辑电路：根据时钟信号的变化产生输出信号，具有状态和记忆功能。
•存储器：用于存储和读取数据的电路，例如RAM和ROM。
•控制电路：用于控制其他电路或系统的运行的电路。
按规模分类
•大规模集成电路（LSI）：集成度较高的电路，通常包含数千个逻辑门。
•中等规模集成电路（MSI）：集成度适中的电路，包含数十到数百个逻辑门。
•小规模集成电路（SSI）：集成度较低的电路，通常只包含几个逻辑门。
按工艺分类
•PMOS：使用p型MOSFET器件制造的电路，适用于工艺落后。
•NMOS：使用n型MOSFET器件制造的电路，速度较快但功耗较高。
•CMOS：使用p型MOSFET和n型MOSFET器件制造的电路，兼具速度和功耗优势。
按应用领域分类
•通信集成电路：用于无线通信和有线通信等领域，如手机芯片和光通信芯片。
•测量与控制集成电路：用于仪器仪表、自动化控制等领域。
•计算机集成电路：包括中央处理器（CPU）、图形处理器（GPU）等用于计算机内部的电路。
•模拟与混合信号集成电路：用于音频、视频、模拟信号处理等领域。
按硬件级别分类
•数字电路：采用离散的数值进行处理和传输的电路。
•模拟电路：采用连续的信号进行处理和传输的电路。
•模拟-数字混合电路：同时包含模拟和数字电路的混合电路。
以上是数字集成电路的一些常见分类，不同的分类方式可以帮助
我们更好地理解和应用数字集成电路。
数字集成电路的特点与分类
CMOS 传输门
39
A 和 A 控制传输门的通断： A＝＋UDD A＝0V时，传输门接通 A＝0V A＝＋UDD时，传输门断开
左下图 uI 由0V变为UDD时，CL充电 右下图 uI 由UDD变为0V时，CL放电
40
41
UNH=UOH(min)- UIH(min)
=2.4-2.0V=0.4V
UOH
UIH
P106
躁声容限 门电路之间相互连接时，前一级24 门的输出就是后一级门的输入，在前一级输 出为最坏的情况下（输出低电位为UOL(max)）， 后一级门的输入电压允许的变化幅度叫做噪 声容限。
UNL=UIL(max)- UOL (max)
6
同一个电路，按两种不同的约定去分析， 会得出不同的结论。
在今后讨论电路时，必须明确采用哪种约定。 一般采用正逻辑约定。
uo
高电位 低电位
正 逻 辑 约 定
0
1 1
0
负 逻 辑 约 定
7
4.2 晶体管－晶体管逻辑电路(TTL电路)
4.2.1 最简单的与门、非门和与非门电路 1. 二极管与门
10
由真值表可知，上面电路是一个非门
电路的输入与输出电位
输入A 0.2V 5V
输出F 5V 0.2V
电路的真值表
输入A 0 1
输出F 1 0
门
3 晶
体
管
与
非
11
+
12
4.2.1 TTL与非门电路
输入
输A 入
与 0.2V
输 0.2V
出 电
5V
位 5V
B 0.2V 5V 0.2V 5V
输出 F 5V 5V 5V
什么是集成电路它的分类有哪些
什么是集成电路它的分类有哪些集成电路（Integrated Circuit，简称IC）是在单个硅片上将大量的电子元器件集成在一起，通过微细的电路连接来实现电子功能的半导体器件。
它的发明和应用深刻影响了现代电子科技和信息时代的发展。
本文将介绍什么是集成电路以及集成电路的分类。
一、什么是集成电路集成电路是将电子元器件（如电晶体、二极管、电容器等）和电阻器等被集成在一起的块体，通过微细的连接线连接各个元器件和电阻器。
集成电路可以包含数以百万计的电子元器件，从而在很小的空间内实现复杂的电路功能。
与传统的离散电路相比，集成电路具有体积小、功耗低、可靠性高等优点。
集成电路根据集成度的不同可以分为三个层次：小规模集成电路（SSI）、中规模集成电路（MSI）和大规模集成电路（LSI）。
小规模集成电路一般由几个到几十个晶体管组成，主要用于数字逻辑电路的实现。
中规模集成电路通常由几百到几千个晶体管组成，可以实现更复杂的数字逻辑电路。
大规模集成电路则由上千个晶体管组成，可以实现更加复杂且功能更强大的数字电路。
二、集成电路的分类根据功能的不同，集成电路可以分为模拟集成电路和数字集成电路两大类。
1. 模拟集成电路模拟集成电路是指能够处理连续信号的集成电路。
它可以对输入信号进行放大、滤波、调制等处理，输出的信号也为连续信号。
模拟集成电路广泛应用于音频放大器、射频通信、传感器信号处理等领域。
常见的模拟集成电路有运放、放大器、滤波器等。
2. 数字集成电路数字集成电路是指能够处理离散信号的集成电路。
它能够对输入的离散信号进行逻辑运算、计数、存储等处理，输出的信号为离散信号。
数字集成电路被广泛应用于计算机、通信、控制系统等领域。
常见的数字集成电路有逻辑门、微处理器、存储芯片等。
此外，根据制造工艺的不同，集成电路还可以分为多种类型，如：3. 厚膜集成电路厚膜集成电路是利用陶瓷、玻璃等材料制成基片的集成电路。
它的制造工艺相对简单，常用于一些简单的模拟电路和数字电路。
使用集成电路的基本知识
使用集成电路的基本知识集成电路是一种由许多晶体管、电容器、电阻器和其他电子元件构成的电路。
这些电子元件被集成在一个小小的硅片上，形成一种晶体管和电容器的网络。
这个网络可以扩展和集成许多其他电子元件，形成一个完整的电子系统。
集成电路（IC）是电子设备的核心部分，它可在一个小尺寸的芯片上执行多种功能。
因此，它已成为电子产品领域中广泛使用的电路元件之一。
集成电路的发展历史1958年，Jack Kilby在德克萨斯仪器公司（Texas Instruments）发明了第一个集成电路。
这项发明彻底改变了电子行业的格局。
自那以后，集成电路的发明和应用不断发展，已经成为现代电子领域的重要组成部分。
集成电路的分类根据集成电路中电子元件的类型和数量，集成电路可以分为不同的类别，包括以下几种。
1.数字集成电路（Digital IC）：数字集成电路主要由逻辑门电路、计数器电路、寄存器电路和微处理器电路等构成。
数字集成电路可用于制造计算机、计算器、数码钟、模拟数字转换器等数码产品，以及各种控制电子产品。
2.模拟集成电路（Analog IC）：模拟集成电路主要由放大器、滤波器、振荡器、比较器等构成。
模拟集成电路可用于制造各种电子仪器，如音频放大器、电视机、录音机、收音机、计时器等。
它在信号处理、测量及控制系统等领域中也发挥着关键作用。
3.混合集成电路（Hybrid IC）：混合集成电路是数字与模拟电子元件集成在一起的一种特殊类型。
混合集成电路通常用于制造高精度的电子仪器，如电容计、频谱分析仪和高精度测量仪器。
4.大规模集成电路（LSI）：大规模集成电路可以集成更多的电子元件，包括数字电路、模拟电路、存储器和微处理器等集成电路。
LSI通常具有高度集成和高可靠性，并被广泛应用于计算机、通讯、交通、航空、军事等领域中。
5.超大规模集成电路（VLSI）：超大规模集成电路比大规模集成电路更为集成，拥有更多的元件，通常被用于高速计算机、电信、多媒体等领域。
数字电路整理综述
数字电路整理（第五版）第一章 数字逻辑概论 1、数字集成电路的分类根据电路的结构特点及其对输入信号的响应规则的不同，数字电路可分为组合逻辑电路和时序逻辑电路。
从电路的形式不同，数字电路可分为集成电路和分立电路 从器件不同，数字电路可分为TTL 和 CMOS 电路从集成度不同，数字集成电路可分为小规模（最多12个）、中规模（<99）、大规模(<9999)、超大规模(<99999)和甚大规模五类(>1000000)。
2、模拟信号与数字信号模拟信号：时间和数值均连续变化的电信号，如正弦波、三角波等 数字信号：在时间上和数值上均是离散的信号3、数字波形的两种类型第一种非归零型，第二种归零型（一个周期内必归零） 4.重要参数（1）比特率 --- 每秒钟转输数据的位数 (2) 周期性和非周期性（非理想）（3）脉冲宽度 (tw )---- 脉冲幅值的50%的两个时间所跨越的时间 （4）占空比 Q ----- 表示脉冲宽度占整个周期的百分比（5）上升时间tr 和下降时间tf ----从脉冲幅值的10%到90% 上升 下降所经历的时间( 典型值ns ) 5、几种进制数及其转换二进制：以2为基数的计数体制（B ）（0.1） 十进制：以10为基数的计数体制（D ）（0~9）O t八进制：以8为基数的计数体制(O)（0~7）十六进制：以16为基数的计数体制(H)（0~9、A~F）1)、十进制数转换成二进制数：a. 整数的转换：“辗转相除”法:将十进制数连续不断地除以2 , 直至商为零，所得余数由低位到高位排列，即为所求二进制数。
（2n-1……….2 ³+2 ²+2 ¹+2 º）b. 小数的转换：将十进制小数每次除去上次所得积中的整数再乘以2，直到满足误差要求进行“四舍五入”为止，就可完成由十进制小数转换成二进制小数。
（2-1+2-2+2-3+………）2)、二--十六进制之间的转换转换时，由小数点开始，整数部分自右向左，小数部分自左向右，四位一组，不够四位的添零补齐，则每四位二进制数表示一位十六进制数。
integrated circuits division -回复
integrated circuits division -回复标题：深入理解与探索集成电路division一、引言集成电路（Integrated Circuit，简称IC）是现代电子技术的核心组成部分，它将大量微小的晶体管、电阻、电容等电子元件集成在一块小小的半导体晶片上，实现了电子设备的小型化、高效化和智能化。
集成电路的division，即集成电路的分类，是理解和研究集成电路的基础。
本文将详细解析集成电路的各类别，以便我们更好地理解和应用这一关键技术。
二、数字集成电路1. 触发器和锁存器：作为基本的记忆单元，触发器和锁存器在数字系统中起着存储数据的关键作用。
2. 逻辑门：逻辑门是数字集成电路的基础，包括与门、或门、非门、异或门等，它们通过不同的组合可以实现复杂的逻辑运算。
3. 编码器和译码器：编码器将输入的二进制代码转换为另一种编码形式，而译码器则进行相反的操作，这两种器件在数据传输和处理中具有重要作用。
4. 加法器和乘法器：加法器和乘法器是数字系统中的核心计算元件，它们能够实现快速准确的算术运算。
5. 存储器：存储器是数字系统中的重要组成部分，包括随机存取存储器（RAM）、只读存储器（ROM）、闪存（Flash）等，用于存储程序和数据。
三、模拟集成电路1. 运算放大器：运算放大器是最基础的模拟集成电路，它可以实现信号的放大、滤波、比较等功能。
2. 滤波器：滤波器用于去除信号中的噪声和不需要的频率成分，包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
3. 数据转换器：数据转换器包括模数转换器（ADC）和数模转换器（DAC），它们在模拟信号和数字信号之间进行转换。
4. 功率放大器：功率放大器用于驱动负载并提供足够的输出功率，广泛应用于音频、视频和通信系统中。
四、混合信号集成电路混合信号集成电路同时包含数字和模拟电路，能够处理数字和模拟信号的混合信号。
这种类型的集成电路在许多现代电子设备中都得到了广泛应用，如手机、电视、汽车电子设备等。
数字集成电路的分类与特点
数字集成电路的分类与特点数字集成电路有双极型集成电路（如TTL、ECL）和单极型集成电路（如CMOS）两大类，每类中又包含有不同的系列品种一、TTL数字集成电路这类集成电路内部输入级和输出级都是晶体管结构，属于双极型数字集成电路。
其主要系列有：1．74 –系列这是早期的产品，现仍在使用，但正逐渐被淘汰。
2．74H –系列这是74 –系列的改进型，属于高速TTL产品。
其“与非门”的平均传输时间达10ns左右，但电路的静态功耗较大，目前该系列产品使用越来越少，逐渐被淘汰。
3．74S –系列这是TTL的高速型肖特基系列。
在该系列中，采用了抗饱和肖特基二极管，速度较高，但品种较少。
4．74LS –系列这是当前TTL类型中的主要产品系列。
品种和生产厂家都非常多。
性能价格比比较高，目前在中小规模电路中应用非常普遍。
5．74ALS –系列这是“先进的低功耗肖特基”系列。
属于74LS –系列的后继产品，速度（典型值为4ns）、功耗（典型值为1mW）等方面都有较大的改进，但价格比较高。
6．74AS –系列这是74S –系列的后继产品，尤其速度（典型值为1.5ns）有显著的提高，又称“先进超高速肖特基”系列。
二、CMOS集成电路CMOS数字集成电路是利用NMOS管和PMOS管巧妙组合成的电路，属于一种微功耗的数字集成电路。
主要系列有：1．标准型4000B/4500B系列该系列是以美国RCA公司的CD4000B系列和CD4500B系列制定的，与美国Motorola公司的MC14000B 系列和MC14500B系列产品完全兼容。
该系列产品的最大特点是工作电源电压范围宽（3～18V）、功耗最小、速度较低、品种多、价格低廉，是目前CMOS集成电路的主要应用产品。
2．74HC –系列54/74HC –系列是高速CMOS标准逻辑电路系列，具有与74LS –系列同等的工作度和CMOS集成电路固有的低功耗及电源电压范围宽等特点。
74HCxxx是74LSxxx同序号的翻版，型号最后几位数字相同，表示电路的逻辑功能、管脚排列完全兼容，为用74HC替代74LS提供了方便。
数字集成电路的分类
•一、数字集成电路的分类数字集成电路有多种分类方法，以下是几种常用的分类方法。
1．按结构工艺分按结构工艺分类，数字集成电路可以分为厚膜集成电路、薄膜集成电路、混合集成电路、半导体集成电路四大类。
如图0-1所示。
世界上生产最多、使用最多的为半导体集成电路。
半导体数字集成电路（以下简称数字集成电路）主要分为TTL、CMOS、ECL三大类。
ECL、TTL为双极型集成电路，构成的基本元器件为双极型半导体器件，其主要特点是速度快、负载能力强，但功耗较大、集成度较低。
双极型集成电路主要有TTL(Transistor-Transistor Logic)电路、ECL(Emitter Coupled Logic)电路和I２L(Integrated Injection Logic)电路等类型。
其中TTL 电路的性能价格比最佳，故应用最广泛。
ECL，即发射极耦合逻辑电路，也称电流开关型逻辑电路。
它是利用运放原理通过晶体管射极耦合实现的门电路。
在所有数字电路中，它工作速度最高，其平均延迟时间tpd可小至1ns。
这种门电路输出阻抗低，负载能力强。
它的主要缺点是抗干扰能力差，电路功耗大。
MOS电路为单极型集成电路，又称为MOS集成电路，它采用金属－氧化物半导体场效应管(Metal Oxide Semi-conductor Field Effect Transistor,缩写为MOSFET)制造，其主要特点是结构简单、制造方便、集成度高、功耗低，但速度较慢。
MOS集成电路又分为PMOS(P-channel Metal Oxide Semiconductor，P沟道金属氧化物半导体)、NMOS(N-channel Metal Oxide Semiconductor，N沟道金属氧化物半导体)和CMOS(Complement Metal Oxide Semiconductor，复合互补金属氧化物半导体)等类型。
MOS电路中应用最广泛的为CMOS电路，CMOS数字电路中，应用最广泛的为4000、4500系列，它不但适用于通用逻辑电路的设计，而且综合性能也很好，它与TTL电路一起成为数字集成电路中两大主流产品。
什么是集成电路和它的分类
什么是集成电路和它的分类集成电路（Integrated Circuit，简称IC）是现代电子技术中的一项重要成果，也是电子设备发展的基础。
它是将数百至数十亿个电子器件以及被连接的元件封装在一个非常小的半导体芯片上，并且在芯片上完成电子器件的制造、连接和组合。
在集成电路中，电子器件可以是晶体管、二极管、电阻器等，它们的功能是通过电流或电压进行控制和传输。
集成电路的分类通常可以根据不同的标准进行，下面将从不同的角度对集成电路进行分类。
一、按集成度分类1. 小规模集成电路（Small Scale Integration，简称SSI）：SSI通常指电路规模在10至100个晶体管之间的集成电路。
这种集成电路主要用于一些简单而又特定的功能模块，如门电路、触发器等。
2. 中规模集成电路（Medium Scale Integration，简称MSI）：MSI 是指电路规模在100至1000个晶体管之间的集成电路。
这类集成电路主要用于一些功能较为复杂的模块，如计数器、暂存器等。
3. 大规模集成电路（Large Scale Integration，简称LSI）：LSI一般指电路规模在1000至1万个晶体管之间的集成电路。
这类集成电路可以实现更复杂的功能，如微处理器、存储器等。
4. 超大规模集成电路（Very Large Scale Integration，简称VLSI）：VLSI是指电路规模在1万至100万个晶体管之间的集成电路。
这类集成电路拥有更高的综合集成度，可以实现更为复杂的功能，如系统芯片、ASIC芯片等。
5. 超超大规模集成电路（Ultra Large Scale Integration，简称ULSI）：ULSI是指电路规模在100万个晶体管以上的集成电路。
这类集成电路能够实现更加复杂和多样化的功能需求，如高性能处理器、高容量存储器等。
二、按功能分类1. 数字集成电路（Digital Integrated Circuit）：数字集成电路中的电子器件用于处理离散的数字信号，通过逻辑门实现二进制数据的处理和运算。
集成电路的分类与设计原则
集成电路的分类与设计原则在计算机科学与电子工程领域，集成电路是一种重要的电子器件。
它将多个电子元件集成在一个芯片上，具有高度集成度和复杂功能。
本文将会讨论集成电路的分类以及设计原则。
一、集成电路的分类根据集成电路的性质和应用，可以将其分为以下几个主要类别。
1. 数字集成电路（Digital Integrated Circuits）数字集成电路是处理数字信号的电路。
它由逻辑门、触发器、寄存器等构成，用于计算、存储和处理二进制数据。
常见的数字集成电路包括数字逻辑门电路和处理器。
2. 模拟集成电路（Analog Integrated Circuits）模拟集成电路是处理模拟信号的电路。
它可以处理连续变化的电压和电流信号。
模拟集成电路包括模拟放大器、滤波器和电压比较器等。
它广泛应用于音频、视频、通信等领域。
3. 混合信号集成电路（Mixed-Signal Integrated Circuits）混合信号集成电路结合了数字和模拟电路的特点。
它可以同时处理数字信号和模拟信号，常用于模数转换、数据传输和控制等应用。
例如，数字信号处理器（DSP）和模数转换器（ADC）。
4. 射频集成电路（Radio Frequency Integrated Circuits）射频集成电路主要处理高频信号，如射频信号和微波信号。
它广泛应用于通信、雷达、无线电器等领域。
射频集成电路的设计需要考虑电磁兼容性、噪声抑制和功耗优化等因素。
5. 数模混合集成电路（Mixed-Signal and Digital Circuits）数模混合集成电路结合了数字、模拟和射频电路的特点。
它可以实现数字和模拟信号的转换和处理，常用于无线通信、嵌入式系统和传感器等应用。
二、集成电路的设计原则在设计集成电路时，需要遵循一些基本原则，以确保电路性能的稳定和可靠。
1. 功耗优化现代集成电路的设计越来越注重低功耗。
通过减小电流和电压的消耗，可以延长电池寿命、降低散热要求，并提高系统的可靠性。
集成电路的分类和应用领域
集成电路的分类和应用领域集成电路是一种电子元件，它将电子器件和电子元器件的功能和性能集成到一个芯片上。
集成电路可以按照不同的分类方式进行分类，例如按照集成度、功能、材料和制造工艺等方面进行分类。
同时，集成电路也广泛应用于各个领域。
一、按照集成度进行分类1. 小规模集成电路(SSI，Small-Scale Integration)：通常包含10个及以下的逻辑门电路，例如门电路、触发器等。
2. 中规模集成电路(MSI，Medium-Scale Integration)：通常包含10到100个逻辑门电路，例如算术逻辑单元(ALU)等。
3. 大规模集成电路(LSI，Large-Scale Integration)：通常包含100到1000个逻辑门电路，例如CPU、存储器等。
4. 超大规模集成电路(VLSI，Very Large-Scale Integration)：通常包含1000到10000个逻辑门电路，例如微处理器、数字信号处理器等。
5. 全定制集成电路(ASIC，Application-Specific Integrated Circuit)：针对特定应用而设计和制造的定制集成电路。
二、按照功能进行分类1. 数字集成电路：主要处理和控制数字信号，包括数字逻辑电路、计数器、移位寄存器等。
2. 模拟集成电路：主要处理和控制模拟信号，包括放大器、滤波器、模拟开关等。
3. 混合集成电路：集数字和模拟功能于一体，实现数字和模拟信号的处理和交互。
三、按照材料进行分类1. 原硅集成电路：使用纯硅作为基底材料。
2. 绝缘体上铜集成电路：使用绝缘体上覆盖薄铜层作为导电层。
3. 硅上宽温度范围集成电路：适用于高温环境，如发动机控制系统。
4. 硅上混合集成电路：将硅上的半导体器件和其他材料的电子元件集成在一起。
四、按照制造工艺进行分类1. MOS集成电路：使用MOS(Metal-Oxide-Semiconductor)工艺制造的集成电路，具有低功耗和高集成度的特点。
集成电路专业课
集成电路专业课一、引言集成电路（Integrated Circuit，简称IC）是指将多个电子器件（如晶体管、电容器、电阻器等）以及它们相互连接的电路元件，通过切割、腐蚀、沉积等工艺步骤制作在同一个单片半导体晶圆上的一种微型化电子元件。
集成电路专业课是计算机科学与工程、电子信息工程等相关专业中的一门重要课程，主要介绍集成电路的原理、设计方法以及应用。
本文将详细介绍集成电路专业课所涉及的内容，包括集成电路的分类、制造工艺、设计方法以及应用领域。
二、集成电路的分类根据功能和规模的不同，集成电路可以分为以下几类：1. 数字集成电路（Digital Integrated Circuit）数字集成电路主要用于处理数字信号。
它由逻辑门和触发器等基本逻辑元件组成，可以实现各种逻辑运算和控制功能。
数字集成电路广泛应用于计算机、通信设备等领域。
2. 模拟集成电路（Analog Integrated Circuit）模拟集成电路主要用于处理模拟信号。
它通过电流、电压等连续变化的方式来表示信号，可以实现放大、滤波、调节等功能。
模拟集成电路广泛应用于音频、视频、通信等领域。
3. 混合集成电路（Mixed-Signal Integrated Circuit）混合集成电路是数字集成电路和模拟集成电路的结合体，可以同时处理数字信号和模拟信号。
它在数字部分采用了数字技术，在模拟部分采用了模拟技术，能够实现复杂的信号处理功能。
混合集成电路广泛应用于汽车、医疗设备等领域。
4. 射频集成电路（Radio Frequency Integrated Circuit）射频集成电路主要用于处理无线通信中的射频信号。
它能够实现高频率的放大、调制解调等功能，广泛应用于无线通信设备、雷达系统等领域。
三、集成电路的制造工艺集成电路的制造工艺是指将设计好的电路图形转换为物理上可实现的半导体芯片。
常见的制造工艺包括：1. NMOS（N型金属氧化物半导体）工艺NMOS工艺是一种基于n型MOS晶体管的制造工艺，适用于数字集成电路的制造。
集成电路的基本知识及分类
集成电路的基本知识及分类随着科技的发展和进步，集成电路已经成为现代电子设备的核心组成部分。
本文将介绍集成电路的基本知识和分类，帮助读者了解集成电路的相关概念和技术。
1. 什么是集成电路集成电路（Integrated Circuit，简称IC）是将多个电子器件（如晶体管、二极管等）和电子元件（如电容、电阻等）集成在一块半导体晶体片上，通过金属线和通孔连接成为一个整体的电路。
因此，集成电路可以实现多个功能，同时占用较小的物理空间。
2. 集成电路的分类根据集成电路内的器件和功能类型，可以将集成电路分为以下几类：2.1 数字集成电路数字集成电路（Digital Integrated Circuit，简称DIC）是由数字电子器件组成的集成电路。
它主要用于处理和存储数字信息，广泛应用于计算机、通信设备和消费电子产品等领域。
数字集成电路可以进一步分为组合逻辑电路和时序逻辑电路两种类型。
组合逻辑电路用于执行逻辑操作，如与门、或门和非门等。
时序逻辑电路用于处理与时间有关的数字信号，如时钟和触发器等。
2.2 模拟集成电路模拟集成电路（Analog Integrated Circuit，简称AIC）是由模拟电子器件组成的集成电路。
它主要用于处理和放大模拟信号，广泛应用于音频设备、传感器和功率放大器等领域。
模拟集成电路可以进一步分为线性集成电路和非线性集成电路两种类型。
线性集成电路可以实现信号的放大、滤波和调节等功能，如操作放大器和比较器等。
非线性集成电路可以实现非线性函数的计算和处理，如模数转换器和数字/模拟转换器等。
2.3 混合集成电路混合集成电路（Mixed-Signal Integrated Circuit，简称MSIC）是数字集成电路和模拟集成电路的结合体。
它既可以处理数字信号，又可以处理模拟信号，适用于需要数字和模拟信号交互的应用。
混合集成电路广泛应用于通信系统、测量设备和电力系统等领域。
3. 集成电路的发展趋势随着科技的不断进步，集成电路的发展也呈现出以下趋势：3.1 小型化集成电路的器件尺寸不断缩小，芯片的集成度不断提高。
数字电子技术_集成电路知识概述
(c)
(d)
1、TTL与非门电路
输入级 中间级 输出级
由多发射极三极管 VT1和电阻R1组成
为典型的单变量 C1输入的分相器
为典型的复合管和 图腾柱输出形式
R1
+5V
R2 T3 R5 T5
R4
T2 T4
A B C
T1
F
T1 —多发射极 晶体管：实现 “与”运算。
R3
输入级
返回
中间级
输出级
R1
+5V
E
返回
3.3.1 简单逻辑门电路
1 二极管与门 最简单的与门可以用二极管和电阻组成。设 VCC=5v，A、B端输入的高低电平分别为 VIH=3v,VIL=0v，二极管VD1、VD2的正向导通压 降VDF=0.7v。
必有一个二极 管导通
A、B当中 有一个是低 电平0v
使F为0.7v
最简单的与门可以用二极管和电阻组成。设 VCC=5v，A、B端输入的高低电平分别为 VIH=3v,VIL=0v，二极管VD1、VD2的正向导通压 降VDF=0.7v。
T4
F
T5
R1 3k 0.7V b1 A B C “0”
R2 750
R4 100 T4
+5V
c1
T1
R3
T2
T3 3k R5
F
T5
360
uo
uo=5-uR2-ube3-ube43.4V 高电平！
逻辑关系：任意一个输入为0时，输出为1
返回
2>. 输入全为高电平（3.4V）时
电位被嵌 在2.1V 全反偏
2.中间级形式 对于功能不同的门，这部分电路不一样。例如 TTL与非门中间级就是分相器；或非门中间级就 是线与电路。 ⑴ 单变量分相器
集成电路的概念及分类
集成电路的概念及分类随着现代科技的发展，电子产品的功能越来越强大，大小也越来越小巧。
而这些电子产品中，集成电路承载着重要的作用。
集成电路是一种在单个芯片上集成了多个电子元器件的技术，它既节约了空间，又提高了电子产品的性能。
本文将介绍集成电路的概念及其分类。
一、集成电路的概念集成电路是利用微电子技术将多个电子元器件集成在一个芯片上的技术。
这些元器件可以包括晶体管、电阻器、电容器等。
通过将这些元器件联系在一起，集成电路可以实现计算、存储和控制等功能。
相比于传统的离散元器件，集成电路具有体积小、功耗低、速度快等优势。
在现代电子产品中，几乎所有的产品都使用了集成电路技术。
二、集成电路的分类根据功能和结构的特点，集成电路可以分为以下几种类型：1. 数字集成电路（Digital Integrated Circuit，简称DIC）：数字集成电路主要用来进行数字信号的处理和控制。
它的主要特点是只有两个稳定的电平状态，即“0”和“1”。
数字集成电路可以根据处理的数据类型分为逻辑门电路、寄存器和计数器等。
2. 模拟集成电路（Analog Integrated Circuit，简称AIC）：模拟集成电路用来处理模拟信号，模拟信号包含连续变化的电压和电流等。
模拟集成电路主要用于放大、滤波、混频等功能。
在通信、音频处理等领域中，模拟集成电路起到了重要作用。
3. 混合集成电路（Mixed-Signal Integrated Circuit，简称MSIC）：混合集成电路是数字集成电路和模拟集成电路的结合体，可以同时处理数字信号和模拟信号。
它可以在单一的芯片上实现数字信号处理和模拟信号处理的功能，具有较高的集成度。
4. 通用集成电路（General-Purpose Integrated Circuit，简称GIC）：通用集成电路是指集成了多个功能单元，可以灵活地进行编程的集成电路。
通用集成电路可以通过电路的布线和编程的方式实现不同的功能，广泛应用于计算机、通信设备和消费电子产品等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第3章 集 成 逻 辑 门
e1 N e2 N e3 N P N P型衬底 (a ) UCC R1 b e1 e2 e3 A BC c A e1 B e2 C e3 (b ) R1 V1 V2 V3 b P1 V4 c UCC b c
图 3-2 多射极晶体管的结构及其等效电路
第3章 集 成 逻 辑 门
② 中间级。由V2、R2、R3组成，在V2的集电极与
发射极分别可以得到两个相位相反的电压，以满足输
出级的需要。 ③ 输出级。由 V3 、 V4 、 V5和R4、R5 组成，这种电 路形式称推拉式电路，它不仅输出阻抗低，带负载能 力强， 而且可以提高工作速度。
超大规模集成电路(VLSI-Very Large Scale Integration)，
每片组件内含100 000个元件(或1000个以上等效门)。
第3章 集 成 逻 辑 门
目前常用的逻辑门和触发器属于SSI， 常用的译码器、 数据选择器、 加法器、 计数器、 移位寄存器等组件属 于MSI。 常见的LSI、 VLSI有只读存储器、 随机存取存 储器、 微处理器、 单片微处理机、 位片式微处理器、
第3章 集 成 逻 辑 门
1. 输入全部为高电位(3.6 V) 当输入端全部为高电位3.6V时，由于V1的基极电压 Ub1 最多不能超过 2.1V(Ub1=Ubc1+Ube2+Ube5) ，所以 V1 所有 的发射结反偏；这时 V1 的集电结正偏， V1 管的基极电流 Ib1流向集电极并注入V2的基极，
高速乘法累加器、 通用和专用数字信号处理器等。 此外
还有专用集成电路ASIC， 它分标准单元、 门阵列和可 编程逻辑器件PLD。 PLD是近十几年来迅速发展的新型 数字器件， 目前应用十分广泛，
第3章 集 成 逻 辑 门
3.2 TTL集成逻辑门
3.2.1 TTL与非门的工作原理
图 3-1 典型TTL与非门电路
低。目前已生产了 BiCMOS 器件，它由双极型晶体管电
路和MOS型集成电路构成，能够充分发挥两种电路的优 势， 缺点是制造工艺复杂。
第3章 集 成 逻 辑 门
小规模集成电路(SSI-Small Scale Integration)， 每片 组件内包含10~100个元件(或10~20个等效门)。 中规模集成电路(MSI-Medium Scale Integration)，每 片组件内含100~1000个元件(或20~100个等效门)。 大规模集成电路(LSI-Large Scale Integration)， 每片 组件内含1000~100 000个元件(或100~1000个等效门)。
第3章 集 成 逻 辑 门
第3章 集成逻辑门
3.1 数字集成电路的分类
3.2 TTL集成逻辑门
3.3 MOS集成逻辑门 3.4 集成门电路使用中的实际问题
第3章 集 成 逻 辑 门
3.1 数字集成电路的分类
数字集成电路按其内部有源器件的不同可以分为两大类。
一类为双极型晶体管集成电路，它主要有晶体管—晶体 管 逻 辑 (TTL-Transistor Transistor Logic) 、 射 极 耦 合 逻 辑 (ECL-Emitter Coupled Logic) 和集成注入逻辑 (I2L-Integrated Injection Logic)等几种类型。
另一类为 MOS(Metal Oxide Semiconductor) 集成电路，
其有源器件采用金属—氧化物—半导体场效应管，它又可分 为NMOS、 PMOS和CMOS等几种类型。
第3章 集 成 逻 辑 门
目前数字系统中普遍使用 TTL 和 CMOS 集成电路。 TTL集成电路工作速度高、 驱动能力强，但功耗大、集 成度低； MOS集成电路集成度高、功耗低。超大规模集 成电路基本上都是MOS集成电路，其缺点是工作速度略
第3章 集 成 逻 辑 门
2. 输入端至少有一个为低电位(0.3 V) 当输入端至少有一个为低电位(0.3V)时，相应低电位的
发射结正偏，V1 的基极电位Ub1 被钳在1V，因而使V1 其余
的发射结反偏截止。此时V1的基极电流Ib1经过导通的发射 结流向低电位输入端，而V2的基极只可能有很小的反向基
Ec U b1 5 2.1 I b1 1m A R1 3
第3章 集 成 逻 辑 门
此时的 V1 是处于倒置 ( 反向 ) 运用状态 ( 把实际的集电极 用作发射极，而实际的发射极用作集电极)，其电流放大系 数β反很小(β反＜0.05)，因此Ib2=Ic1=(1+β反)Ib1≈Ib1，由于Ib1较 大足以使饱和，这时V2的集电极压降为
Uc 2 Uces2 Ube5 0.3 0.7 1V
这个电压加至V3 管基极，可以使V3 导通。此时 V3 射极电位
Ue3=Uc2-Ube3≈0.3V ，它不能驱动 V4 ，所以 V4 截止。 V5 由 V2
提供足够的基流，处于饱和状态，因此输出为低电位：
UO UOL Uces5 0.3V
极电流进入V1的集电极，所以Ic1≈0，但V1的基流Ib1很大，
因此这时V1处于深饱和状态：
Uces1 0,Uc1 0.3V
因而 V2 、 V5 均截止。此时 V2 的集电极电位 Uc2≈UCC=5V ， 足以使V3、V4导通，因此输出为高电位：
第3章 集 成 逻 辑 门
① 输入级。由多发射极管 V1 和电阻 R1 组成，其作用 是对输入变量A、B、C实现逻辑与，所以它相当一个与门。 多射极管V1的结构如图3-2(a)所示，其等效电路如图32(b)所示。设二极管V1~V4 的正向管压降为0.7 V，当输入
信号A、B、C中有一个或一个以上为低电平(0.3V) 时，
