扩散工艺流程
扩散的工艺流程
扩散的工艺流程扩散工艺是集成电路制造中的一项重要工艺，主要用于在半导体材料表面形成掺杂区域，以改变材料的电学性质。
下面将介绍一种典型的扩散工艺流程。
首先是准备工作，包括物料准备、设备检查和工艺参数设置。
物料准备包括半导体晶片、扩散材料和掩膜材料的选择与准备。
设备检查主要是确保扩散炉和扩散源的正常运行状态。
工艺参数设置根据掺杂要求和材料特性，确定扩散温度、时间和气氛等工艺参数。
其次是扩散源的制备，扩散源一般是通过在高温条件下将掺杂材料与半导体材料反应生成的。
按照所需的掺杂浓度和材料属性，可以选择不同的扩散源。
通常情况下，将掺杂材料和半导体材料混合，并加入任何必要的添加剂，形成均匀的混合物。
然后，将混合物放入扩散源槽或坩埚中，在高温条件下进行预热、热分解和扩散源的形成。
形成的扩散源粉末可以直接用于扩散过程，也可以制备成片状等形状。
接下来是掩模制备，掩模是指在扩散过程中所需的模板，用于限制掺杂区域的形成。
一般使用光刻技术将掩模图案转移到掩膜材料上，形成掩模。
然后，将掩模放置在待扩散的半导体晶片表面，并通过光刻和显影等步骤将掩模图案转移到晶片表面。
扩散工艺是在控制的温度条件下进行的，常用的扩散方式有氧化物扩散和固相扩散。
以氧化物扩散为例，首先将掺杂源和半导体片放置在扩散炉中，然后控制炉温使其达到扩散温度。
在扩散温度下，掺杂源释放出掺杂原子，这些原子通过热扩散作用在半导体片中形成掺杂区域。
扩散时间的长短决定了掺杂的深度和浓度。
固相扩散的工艺流程类似，只是没有氧化物参与，直接通过固态反应实现掺杂。
扩散完成后，进行清洗和后续处理。
清洗是为了去除掉表面的杂质和残留的化学物质，以及掩模材料。
清洗可以使用不同的溶液和超声波等方法。
后续处理包括表面加工、封装和测试等步骤，以完成集成电路的制造。
总的来说，扩散工艺是集成电路制造中的一项关键工艺，通过控制温度、时间和掺杂原料，将掺杂原子引入半导体材料中，实现电学性质的改变。

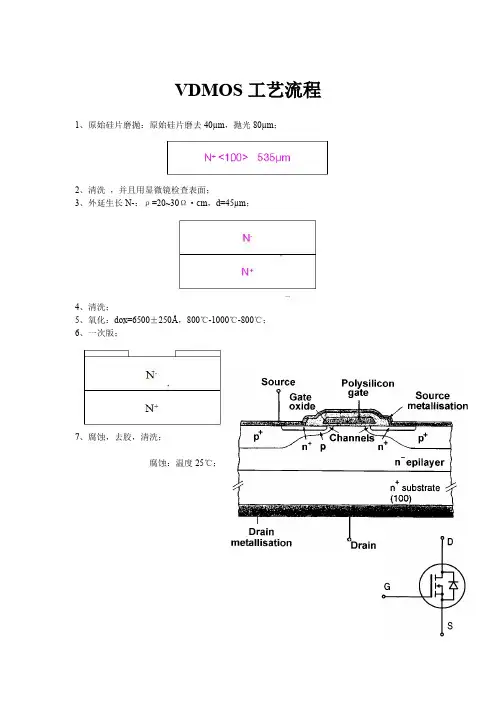

VDMOS工艺流程
VDMOS工艺流程1、原始硅片磨抛：原始硅片磨去40µm，抛光80µm；2、清洗，并且用显微镜检查表面；3、外延生长N-：ρ=20~30Ω·cm，d=45µm；4、清洗；5、氧化：dox=6500±250Å，800℃-1000℃-800℃；6、一次版；7、腐蚀，去胶，清洗；腐蚀：温度25℃；8、P+扩散；预扩：R □=80～100Ω/□，温度：700℃-940℃-700℃；主扩：R □=150～180Ω/□，温度：800℃-1150℃-800℃；9、氧化；10、光刻：二次版反刻P+区，5000pm ；11、腐蚀，(温度25℃)，时间t=8.1s ；12、去胶清洗；13、栅氧化；1）dox=1000-1100Å；2）作C-V 检查；3）实测dox=1060-1050Å；此步骤须单独做，主要是为了生长出高质量的氧化层；14、生长多晶硅7000ű200Å；15、清洗；16、三次版：光刻P-区（多晶硅）三次版，留下栅和互连的多晶硅（使多晶硅成为p型）；17、腐蚀多晶硅（P-区），干腐：9'50''；18、漂栅氧，（注意不要过漂，留下50～100Å）（P-区内）；19、硼注入（带胶）；20、正面涂胶（5000pm）；21、背面腐蚀多晶硅（干法）和SiO2；干腐4'38''漂2'22、去胶清洗；23、P-推进；dox=1000Å800-1150-800℃；24、漂SiO2,扩磷(N+),同时形成沟道,R□=6～7Ω/□，Xjn=1.1µ,Xjp=5µ,R□poly-Si≤30Ω/□；25、漂磷硅玻璃（PSiO2）（去离子水HF）；26、氧化950℃；5'干氧+20'湿氧+5'干氧；dox=2100Å；27、刻边缘多晶硅（即刻场限制环上的多晶硅）5000pm；接触环上dox＞1000Å合格；28、腐蚀（先湿腐多晶硅上的SiO2）6'45'；29、去胶清洗3-3-1-2；炉口烘800℃20'N2；30、光刻孔（源，栅）（刻引线孔）5000pm；31、蒸铝：2.2µm；32、反刻Al5000rpm（刻电极）；33、合金；34、涂聚酰氩胺,氩胺化；35、背面金属化：钒360Å，镍8000Å，金1000Å；36、测试；。

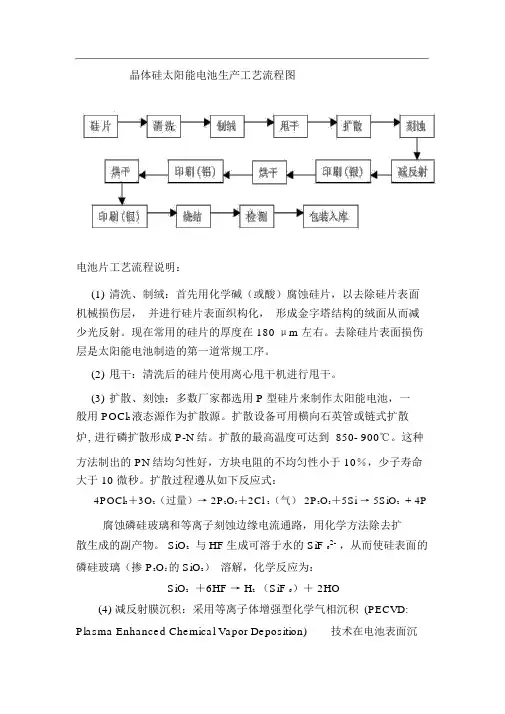

晶体硅太阳能电池生产工艺流程图
晶体硅太阳能电池生产工艺流程图电池片工艺流程说明：(1)清洗、制绒：首先用化学碱（或酸）腐蚀硅片，以去除硅片表面机械损伤层，并进行硅片表面织构化，形成金字塔结构的绒面从而减少光反射。
现在常用的硅片的厚度在 180 μm 左右。
去除硅片表面损伤层是太阳能电池制造的第一道常规工序。
(2)甩干：清洗后的硅片使用离心甩干机进行甩干。
(3)扩散、刻蚀：多数厂家都选用 P型硅片来制作太阳能电池，一般用 POCl3液态源作为扩散源。
扩散设备可用横向石英管或链式扩散炉,进行磷扩散形成 P-N结。
扩散的最高温度可达到 850- 900℃。
这种方法制出的 PN结均匀性好，方块电阻的不均匀性小于 10％，少子寿命大于 10 微秒。
扩散过程遵从如下反应式：4POCl3＋3O2（过量）→ 2P2O5＋2Cl 2（气） 2P2O5＋5Si → 5SiO2 + 4P 腐蚀磷硅玻璃和等离子刻蚀边缘电流通路，用化学方法除去扩散生成的副产物。
SiO2与HF生成可溶于水的 SiF 62-，从而使硅表面的磷硅玻璃（掺 P2O5的SiO2）溶解，化学反应为：SiO2＋6HF → H2（SiF 6）＋ 2HO(4) 减反射膜沉积：采用等离子体增强型化学气相沉积(PECVD: Plasma Enhanced Chemical Vapor Deposition)技术在电池表面沉积一层氮化硅减反射膜，不仅可以减少光的反射，而且由于在制备SiNx 减反射膜过程中有大量的氢原子进入，因此也起到了很好的表面钝化和体钝化的效果。
这是因为对于具有大量晶界的多晶硅材料而言，晶界的悬挂键被饱和，降低了复合中心的原因。
由于表面钝化和体钝化作用明显，就可以降低对制作太阳能电池材料的要求。
由于增强了对光的吸收，氢原子对太阳能电池起到很好的表面和体内钝化作用，从而提高了电池的短路电流和开路电压。
(5)印刷、烧结：为了从电池上获取电流，一般在电池的正、背两面制作电极。
微电子工艺流程
微电子工艺流程1. 接收原料：首先，工厂会接收到原料，包括硅片、化学试剂等。
这些原料是制造微电子产品的基础材料。
2. 晶圆清洗：硅片需要经过严格的清洗过程，以去除上面的杂质和污垢，确保表面的干净和平整。
3. 掩膜制备：接下来，工艺师会在硅片表面涂覆一层光刻胶，然后使用光刻技术，将所需的图形模式转移到光刻胶上，形成掩膜。
4. 腐蚀和沉积：根据掩膜的图形，工厂会进行腐蚀或沉积的工艺步骤，以形成器件的结构或导线。
5. 清洗和检测：完成腐蚀和沉积后，硅片需要再次进行清洗，以去除残留的化学试剂和杂质。
然后需要进行严格的检测，以确保器件的质量和性能。
6. 封装和测试：最后，器件需要进行封装，将其安装到塑料或金属封装体中。
然后进行性能测试，确保器件符合规定的标准。
以上就是一般微电子工艺流程的概述，实际的制造过程可能会更为复杂和精细。
微电子工艺的不断创新和发展，为现代电子产品的制造提供了坚实的基础。
很高兴您对微电子工艺流程感兴趣，接下来我将继续介绍相关内容。
7. 产品测试：在封装完成后，产品需要进行各种测试，如电气测试、可靠性测试和外观检验，以确保器件的性能符合要求，并且保证了产品的质量和可靠性。
8. 清洁和包装：一旦通过了所有测试，产品需要进行终端清洁和包装，尤其是对于集成电路芯片。
清洁是为了确保产品的外观整洁和减少外部污染，而包装则是保护产品在运输和存储中不受损坏。
9. 质量控制和认证：最终产品也需要进行质量控制和认证，以确保产品达到国际标准，并通过相关认证。
这是为了确保产品在市场上获得认可和信任，同时也是对制造过程的全面检验。
微电子工艺流程中所采用的工艺技术包括了光刻、薄膜沉积、腐蚀、离子注入、微影、等离子刻蚀、扩散、陶瓷封装等，在每一个环节都需要非常精细和精准的工艺控制，同时需要使用各种先进的设备和工艺材料。
这些工艺都是多年来不断发展进步和技术创新的产物，使得微电子产品的制造能够更加精确、可靠和高效。
另外，微电子工艺在制造过程中也需要严格控制环境条件，比如温度、湿度、净度等。

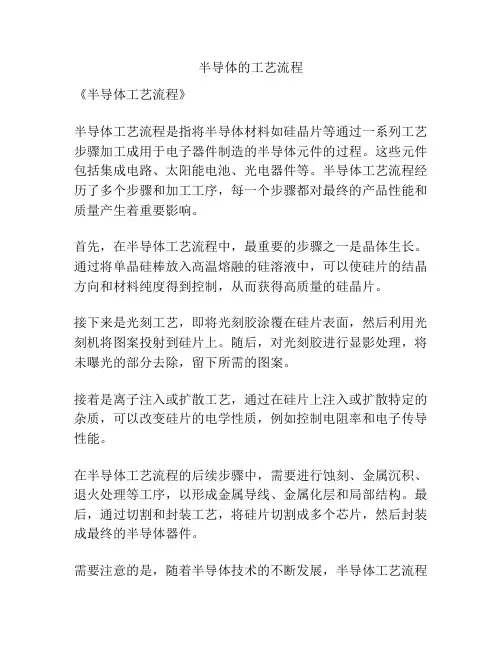

半导体的工艺流程
