单片机实验2
单片机原理及应用实验二报告
单片机原理及应用实验二报告实验二：单片机IO口的输入输出实验一、实验目的：1.理解并掌握单片机IO口的输入输出原理；2.掌握基础的输入输出编程技巧；3.熟悉单片机实验的基本流程和实验报告格式。
二、实验器材：1.STM32F103C8T6开发板2.LED灯3.电阻（220Ω）4.面包板、杜邦线等。
三、实验原理：单片机的IO口是实现与外部器件进行通信的重要接口，通过编程，我们可以控制IO口的状态（低电平或高电平）来实现对外部器件的控制或检测。
IO口的输入输出原理主要有两种：1.三态输出方式：通过设置IO口的DDR寄存器来将IO口设置为输出模式（推挽输出），并通过设置IO口的ODR寄存器来控制IO口的输出状态为低电平或高电平；2.上拉输入方式：通过设置IO口的DDR寄存器来将IO口设置为输入模式，同时设置IO口的CR寄存器的PUPD位为上拉使能，通过读取IO口的IDR寄存器可以获取IO口的输入状态。
四、实验步骤：1.连接电路：将STM32F103C8T6开发板的VDD和VSS（即5V和GND）分别连接到面包板的3V3和GND，将LED的阳极（长脚）连接到STM32F103C8T6开发板的PA0引脚，将LED的阴极（短脚）通过一个220Ω的电阻连接到GND。
2. 打开Keil uVision5软件，创建一个新的工程，并选择适合的芯片型号（STM32F103C8T6）。
3.编写代码实现将PA0引脚设置为输出模式，并控制LED的亮灭。
五、实验代码：```c#include "stm32f10x.h"void GPIO_Configuration(void)GPIO_InitTypeDef GPIO_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure);int main(void)GPIO_Configuration(;while (1)GPIO_SetBits(GPIOA, GPIO_Pin_0); // 点亮LEDGPIO_ResetBits(GPIOA, GPIO_Pin_0); // 关闭LED}```六、实验结果与分析：七、实验心得：本次实验主要学习了单片机IO口的输入输出原理，了解了三态输出方式和上拉输入方式，并通过实际编写代码的方式，在STM32F103C8T6开发板上实现了控制LED的亮灭。
单片机定时器及外部中断实验报告
单片机实验报告(二)实验名称：定时器及外部中断*名：**学号：*********班级：通信2班时间：2013.11南京理工大学紫金学院电光系一、实验目的1、学习定时/计数器的应用；2、学习外部中断技术的基本使用方法；3、学习中断处理程序的编程方法。
二、实验原理（1）以P1口作为输出口，定时器实现1s定时，实现显示数的1s加1，外部中断0键盘外接BUTTON，实现对显示数快速加1的控制。
（2）系统板上硬件连线把“单片机系统”A2区的J61接口的P1.0～P1.6端口与D1区的J52接口相连。
把“单片机系统”A2区的INT0端口用导线连接到D1区的KEY1端口上；三、实验内容利用定时器中断控制1s的输出，使用外部中断0使得显示的数加1. 程序如下：#include<reg51.h>#define uchar unsigned char#define uint unsigned intvoid delay(){uint x,y;for(x=100;x>0;x--)for(y=110;y>0;y--);}uchar m,flag;void main(){uchar a,b;TMOD=0x01;TH1=(65536-50000)/256;TL1=(65536-50000)%256;EX0=1; EX1=1; PX1=1; ET0=1; EA=1; 中断开启TR0=1;m=0; P1=0;while(1){while(flag==0); flag=0;if(m==100) m=0;m++;a=m/10;b=m+a*6;P1=b;}}void timer0() interrupt 1 using 0{uchar t;TH1=(65536-50000)/256;TL1=(65536-50000)%256;if(t<20) t++;else { flag=1; t=0; }}void exter0() interrupt 0 using 1{if(INT0==0) delay();if(INT0==0) flag=1;}void exter1() interrupt 2 using 2{if(INT1==0) delay();if(INT1==0) m=0;}将编译好的程序下载到仿真电路中四、小结与体会通过本次定时器中断实验，我对定时器的工作原理有了更加深入的理解，这也是建立在向同学请教的基础上。
51单片机实验-实验二 P1口输入、输出实验
实验二 P1口输入、输出实验一、实验目的学习Pl口的使用方法。
学习延时子程序的编写和使用。
进一步熟悉星研Star16L仿真器系统的操作，和EL-Ⅱ型通用接口板实验电路结构，学习使用PROTEUS仿真软件实现单片机的虚拟仿真。
掌握虚拟仿真与实际系统仿真的有机衔接。
二、实验仪器和设备PC机、星研Star16L仿真器系统+仿真头PODPH51(DIP)、EL-Ⅱ型通用接口板实验电路，PROTEUS仿真软件。
三、实验内容1）P1口做输出口，经过74LS04反相器接八只发光二极管，编写程序，使发光二极管循环点亮。
2）（选作）P1口既做输入又做输出，在P1.0~P1.3口接四个平推开关，通过开关的不同位置向P1.0~P1.3输入不同的状态，然后利用输入指令读取所设开关状态，为验证输入结果的正确与否，将它们输出到P1.4~P1.7，经过74LS04反相器驱动发光二极管。
四、实验结果1）循环点亮八只发光二极管。
取P1.0口接出第一个二极管，以此类推，第八个接P1.7口。
Proteus 仿真图①循环左移，即从第一个二极管开始点亮到第八个二极管实验程序：ORG 0000HSTART:MOV R2,#8MOV A,#01H ;先让第一个发光二极管点亮LOOP: MOV P1,A ;从P1口输出到发光二极管LCALL DELAYRL A ;循环左移（从第一个发光二极管开始一直往下一个二极管）DJNZ R2,LOOP ;判断移动是否超过8位，未超过则继续循环LJMP START ;循环发光DELAY:MOV R5,#5 ;延时0.5秒子程序DEL1: MOV R6,#200DEL2: MOV R7,#126DEL3: DJNZ R7,DEL3DJNZ R6,DEL2DJNZ R5,DEL1RETEND仿真结果：发光二极管从D1开始发光，依次往下到D8，然后循环这一过程。
实验结果：发光二极管从第一个开始发光，依次往左到第八个，然后循环这一过程。
单片机原理及应用实验报告2
单片机原理及应用实验报告2单片机原理及应用实验报告2实验报告：单片机原理及应用实验一、实验目的1、了解单片机的基本工作原理；2、掌握单片机的编程方法和编写汇编语言程序的能力；3、学习单片机的应用实验。
二、实验原理单片机是一种集成电路，内部包含了中央处理器、存储器和各种输入输出端口。
单片机的工作原理是通过对输入信号的处理和对输出信号的控制来实现各种功能。
单片机的编程方法一般采用汇编语言编写程序。
汇编语言是一种低级语言，可以直接对单片机进行操作。
通过编写汇编语言程序，可以实现各种功能，如控制LED灯的亮灭、控制电机的转动等。
本次实验主要通过控制LED灯的亮灭来演示单片机的应用。
在实验中，我们将使用汇编语言编写程序，通过编程来控制LED灯的亮灭。
三、实验步骤2、编写汇编语言程序：打开编程软件，进入编程界面，编写程序代码；3、编译程序：将编写好的程序进行编译，生成机器码；4、烧录程序：用编程工具将编译好的机器码烧录到单片机中；5、连接电路：使用面包板将单片机与LED灯连接起来；6、测试程序：将单片机的电源接通，观察LED灯的亮灭情况。
四、实验结果与分析经过以上步骤，我们成功地编写了汇编语言程序，并将程序烧录到了单片机中。
在实验中，我们观察到LED灯根据程序的控制产生了相应的亮灭效果。
实验结果表明，通过编程可以实现对单片机的控制，从而实现各种功能。
单片机在嵌入式系统、自动控制系统、家电等方面有着广泛的应用。
五、应用实例1、家居智能化控制：通过编程控制单片机，可以实现对家电的智能化控制。
例如，可以根据日出日落时间控制窗帘的开闭，根据室内温度控制空调的开关等。
2、工业自动化：在工业生产中，单片机可以用来控制各种设备和机械，实现生产线的自动化控制。
例如，可以根据产品的规格和数量，自动调整机械的工作速度和工作时间。
3、智能交通系统：在交通领域，单片机可以用来控制信号灯、道闸等设备，实现交通流量的控制。
例如，可以根据道路的拥堵程度和车辆的行驶速度，调整信号灯的红绿灯时间，从而达到交通畅通的目的。
单片机实验 IO口的输入输出实验.
实验二 I/O口输入、输出实验一、实验目的1. 学习I/O口的使用方法。
2. 学习延时子程序、查表程序的编写和使用。
二、参考程序框图三、程序设计1、P0口循环点亮程序 ORG 0030HSTART : MOV P2,#00H; //消影 MOV A ,#01H; // LOOP : MOV P2 ,A; //点亮一个led 灯ACALL DELAY; //延时500ms RL A; //左移一位 AJMP LOOP; //跳转循环DELAY : MOV R7,#10; //延时程序 DE1 : MOV R6,#200; DE2 : MOV R5,#123; DJNZ R5,$; DJNZ R6,DE2; DJNZ R7,DE1; RET END2、I/O口输入输出（方法一）ORG 0000H;START : MOV P2,#00H; //初始化 MOV P0,#00H;MOV P1,#0FFH; //p1口初始化给ffh 值 MOV DPTR,#TABLE; //表地址存入DPTR MOV 50H,#0FEH; //比较初值载入地址50h L0 :MOV A,P1; //按键消抖 CJNE A,#0FFH,L1; AJMP L0; L1 :MOV A,P1;CJNE A,#0FFH,LL1; AJMP L0;LL1 :CJNE A,50H,LL2; //是否与地址50h 中数据相等 MOV P0,A; //相等输出对应led 灯 MOV A,#00H; MOVC A,@A+DPTR;MOV P2,A; //输出表格数据到数码管 LCALL DELAY; //延时LJMP START; //返回程序开头 LL2 :XCH A,50H; //交换数据 RL A; //左移XCH A,50H; //再次交换，此时地址50h 中数据左移一位 INC DPTR; //表格数据地址加一 LJMP LL1; //返回继续比较DELAY : MOV R7,#01H; //延时程序 DE1 : MOV R6,#28H; DE2 : MOVR5,#5AH; DJNZ R5,$;DJNZ R7,DE1; RETTABLE : ;//DB 0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H;DB 06H,5BH,4FH,66H,6DH,7DH,07H,7FH; //表格数据 END程序二（方法二）ORG 0000HMOV P2,#00H; //I./O口初始化 MOV P1,#0FFH; //P1口赋FFH 初值 MOVP0,#00H;START : MOV P2,#00H; //P2清0； MOV P0,#00H; //P0清0； MOV R1 ,P1;MOV A,R1; //读P1口CJNE A,#0FFH,L1; //是否有数据输入AJMP START; //无输入则跳转，继续查询 LCALL DELAY;L1 : MOV R1,P1; //消除按键抖动 MOV A,R1;CJNE A, #0FFH,LL1; AJMP START;LL1 : CJNE A,#0FEH,LL2; //是否按键1输入MOV P2,#06H; //是则P2输出相应的按键号码 CPL A; //A取反MOV P0,A; //输出到P0口 LCALL DELAY; //延迟AJMP LP; //跳转到LPLL2 : CJNE A,#0FDH,LL3; //是否按键2输入 MOV P2,#5BH; //以下同上 CPL A; MOV P0,A;LCALL DELAY; AJMP LP;LL3 : CJNE A,#0FBH,LL4; //判断按键3是否按下 MOV P2,#4FH; CPL A; MOV P0,A;LCALL DELAY; AJMP LP;LL4 : CJNE A,#0F7H,LL5; //判断按键4是否按下CPL A; MOV P0,A;LCALL DELAY; AJMP LP;LL5 : CJNE A,#0EFH,LL6; //判断按键5是否按下 MOV P2,#6DH; CPL A; MOV P0,A;LCALL DELAY; AJMP LP;LL6 : CJNE A,#0DFH,LL7; //判断按键6是否按下 MOV P2,#7DH; CPL A; MOV P0,A;LCALL DELAY; AJMP LP;LL7 : CJNE A,#0BFH,LL8; //判断按键7是否按下 MOV P2,#07H; CPL A; MOV P0,A;LCALL DELAY; AJMP LP;LL8 : CJNE A,#7FH,LP; //判断按键8是否按下 MOV P2,#7FH; CPL A; MOVP0,A;LCALL DELAY;LP : AJMP START; //跳转回程序开头 DELAY : MOV R7,#01H; //延时程序DE1 : MOV R6,#28H; DE2 : MOV R5,#5AH; DJNZ R5,$; DJNZ R6,DE2; DJNZR7,DE1; RET END四、思考题1、LED 循环方向更改：RL A; 改成 RR A;1S 的延时程序: DELAY : MOV R7,#20; //延时程序DE1 : MOV R6,#200; DE2 : MOV R5,#123;DJNZ R5,$;DJNZ R6,DE2;DJNZ R7,DE1; RET 2、提高电阻阻值3、一般为5V 或者3.3V 。
单片机课程实验二： 独立按键电路设计

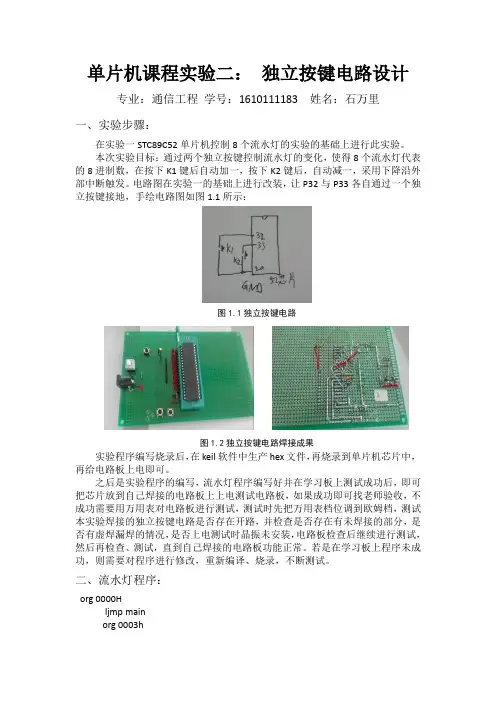

单片机课程实验二：独立按键电路设计专业：通信工程学号：1610111183 姓名：石万里一、实验步骤：在实验一STC89C52单片机控制8个流水灯的实验的基础上进行此实验。
本次实验目标：通过两个独立按键控制流水灯的变化，使得8个流水灯代表的8进制数，在按下K1键后自动加一，按下K2键后，自动减一，采用下降沿外部中断触发。
电路图在实验一的基础上进行改装，让P32与P33各自通过一个独立按键接地，手绘电路图如图1.1所示：图1.1独立按键电路图1.2独立按键电路焊接成果实验程序编写烧录后，在keil软件中生产hex文件，再烧录到单片机芯片中，再给电路板上电即可。
之后是实验程序的编写，流水灯程序编写好并在学习板上测试成功后，即可把芯片放到自己焊接的电路板上上电测试电路板，如果成功即可找老师验收，不成功需要用万用表对电路板进行测试，测试时先把万用表档位调到欧姆档，测试本实验焊接的独立按键电路是否存在开路，并检查是否存在有未焊接的部分，是否有虚焊漏焊的情况，是否上电测试时晶振未安装，电路板检查后继续进行测试，然后再检查、测试，直到自己焊接的电路板功能正常。
若是在学习板上程序未成功，则需要对程序进行修改，重新编译、烧录，不断测试。
二、流水灯程序：org 0000Hljmp mainorg 0003hljmp jiayiorg 0013hljmp jianyiorg 100h main:setb ex0setb IT0setb ex1setb IT1setb eamov r4,#07hmov r3,#07hmov r2,#02hmov a,#0fehmov p1,aloop2:acall delay next: rl aacall delaymov p1,adjnz r4,next here: acall delay//mov a,p1rr amov p1,adjnz r3,heremov r4,#07hmov r3,#07hdjnz r2,loop2acall delay loop1:mov a,#07chmov p1,asjmp loop1 delay:mov r5,#19h delay1:mov r6,#19h delay2:mov r7,#0ffhdjnz r7,$djnz r6,delay2djnz r5,delay1 retjiayi:mov a,p1dec aacall delaymov p1,asjmp jiayiretijianyi:mov a,p1inc aacall delaymov p1,asjmp jianyiretiend三、实验总结：实验结果如下图所示：前五张图片是加一结果，最后两张图片是减一结果因为拍照速度太慢，故加一减一在图中看起来可能不连续，但程序完全正确，已经过实验验证，本人建议最好录视频作为作业上交此实验是建立在实验一的基础上进行的，故相对较为简单，只需要P32与P33各自加独立按键接地即可。
单片机原理实验报告
单片机原理实验报告班级：姓名：学号：实验日期：成绩：实验一基本操作实验目的：熟悉伟福仿真机软件的基本操作，熟悉MCS-51指令。
实验内容A：数据传送程序实验程序：实验步骤：(1)从起始地址开始全速运行程序Ⅰ,检查运行结果, 外部数据窗口中7000H～700FH单元的内容皆为00H；(2)按要求修改程序如Ⅱ，用单步/跟踪运行程序, 查看寄存器和外部数据窗口；(3)在PLUS处设置断点，从起始地址开始全速运行程序，查看寄存器和外部数据窗口；(4)清除断点，用运行到当前行方式将程序运行到PLUS的下一条指令，查看运行结果是否正确。
实验内容B： 1 , 当X>0时求符号函数Y= 0 , 当X=0时-1 , 当X<0时实验程序：实验步骤：（1）准备好三个有代表性的数据，分三次用单步/跟踪方式运行程序，注意PC指针的变化；当（40H）= _____(X>0) 时，ACC.7= 0 , 运行后(41H)= _01H_____（Y= 1），当（40H）= _00H____(X=0) 时，ACC.7= 0 , 运行后(41H)= __00H____（Y= 0），当（40H）= _____(X<0) 时，ACC.7= 1 , 运行后(41H)= FFH （Y=﹣1）（2）思考：能否用“JC POSI ”指令替代“JB ACC.7, POSI ”指令, 修改运行程序，验证结果。
注意“CJNE A, #00H, NZEAR”执行后CY位为0/1 ？单片机原理实验报告班级：姓名：学号：实验日期：成绩：实验二输入/输出控制实验实验目的：掌握单片机I/O口输入输出的控制方法，学会编写数码管的显示程序。
实验内容A：P1 口做输出口，接8只发光二极管L1～L8（高电平时发光二极管点亮），编写程序，使L1～L8流水闪烁。
ORG 0000HSTART: MOV A,#01HMOV R2,#08HLOOP:MOV P1,ALCALL DELAYRL ADJNZ R2,LOOPAJMP STARTDELAY:MOV R5,#40 ;延时1秒D1:MOV R6,#50D2:MOV R7,#248D3:DJNZ R7,D3DJNZ R6,D2DJNZ R5,D1RETEND实验内容B：P1 口做输入口，接拨动开关K1～K8。
单片机应用实验报告 2键盘、LED 数码管显示实验
}
int main(){init();来自while(1){
judge();
xianshi();
}
return 0;
}
五、实验步骤
六、附录
sbit LED2=P2^6;
int num=0;
unsigned char code dispcode[]=
{0x30,0xfc,0xa2,0xa4,0x6c,
0x25,0x21,0xbc,0x20,0x24};
void init()
{
key0=1;
key1=1;
key2=1;
}
void delayms(int a)
{int b=0;
for(a;a>0;a--)
for(b=110;b>0;b--);
}
int judge()
{
if(key0==0)
{
delayms(100);
if(key0==0)
{
red=0;
yell=1;
gre=1;
num++;
if(num==10)
num=0;
}
}
if(key1==0)
{
delayms(5);
if(key1==0)
{
red=1;
yell=0;
gre=1;
}
}
if(key2==0)
{
delayms(5);
if(key2==0)
{
red=1;
yell=1;
gre=0;
}
}
return 0;
}
void xianshi()
{
实验二 外部中断实验
实验二外部中断实验一、实验目的1.学会使用Keil μVision3和Proteus软件进行单片机汇编语言和C语言程序设计与开发。
了解和掌握MCS-51单片机的中断组成、中断控制工作原理、中断处理过程、外部中断的中断触发方式, 掌握中断功能的编程方法。
二、实验内容1.单片机的P1.0引脚连接LED指示灯D0。
单片机的P3.2引脚（INT0）连接按键开关K, 作为中断源, 每次按键都会触发INT0中断。
在INT0中断服务程序中将P1.0端口的信号取反, 使LED指示灯D0在点亮和熄灭两种状态间切换, 产生LED指示灯由按键开关K控制的效果。
三、实验程序ORG 0000H ;MCS-51复位入口AJMP MAIN ;转入主程序ORG 0003H ;INTO中断入口AJMP EX_INTO ;转入中断服务程序ORG 0100H ;主程序入口MAIN: MOV SP,#40H ;中断初始化设置堆栈SETB IT0 ;中断请求信号设置为边沿触发方式 SETB EA ;开放总中断SETB EX0 ;允许INTO中断HERE: SJMP HERE ;原地踏步(处理其他事务)等待中断到来ORG 0200H ;中断服务程序EX_INTO:CPL P1.0 ;改变指示灯状态RETI ;中断返回END四、实验原理图五、实验仿真及结果当开关断开时,LED指示灯D1熄灭,如图1所示:图1当按键开关接通时, LED指示灯D1点亮, 如图2所示:图2六、实验总结通过本次实验, 进一步熟悉了对Keil μVision3软件的操作, 另外还接触到了Proteus软件。
掌握了中断功能的编程方法, 加上两个上述软件, 使得单片机汇编语言得以仿真。
进一步深化了解和掌握MCS-51单片机的中断的相关知识, 包括中断的组成、工作原理、处理过程以及外部中断的中断触发方式。
单片机实验报告二 单片机IO口实验
南昌大学实验报告学生姓名：学号：专业班级：实验类型：⃞验证⃞综合⃞设计⃞创新实验日期：2019.4.16 实验成绩：实验二单片机I/O口实验（一）实验目的1.掌握单片机最小系统的构成，学习如何控制I/O口来驱动发光二极管，掌握移位和软件延时程序的编写。
2.熟练掌握STC型开发板的使用方法和注意事项。
3.掌握应用STC_ISP烧录过程；（二）设计要求利用51单片机及4个LED发光二极管，设计一个单片机流水灯程序，P4.7 /P4.6/ P1.6/ P1.7 来演示跑马灯。
其中流水灯的变化形式多样。
（三）实验原理STC实验箱单片机型号为IAP15W4K32S4-Student，其在线编程与在线仿真可由Keil uVision4集成开发环境和STC系列单片机在线可编程（ISP）电路实现：1.设置STC仿真器：运行STC-ISP在线编程软件，选择“keil 仿真设置”选项，如图1所示，单击“添加型号和头文件到keil中/ 添加STC仿真器驱动到keil中”，弹出“浏览文件夹”对话框，在浏览文件夹中选择keil的安装目录，单击“确定”按钮即完成添加。
根据所用芯片，单击“将IAP15W4K32S4-Student设置为仿真芯片”。
图12.Keil uVision4环境设置：选择菜单命令Project →Options for Target →Debug，选中“STC Monitor-51 Driver”，勾选“Load Application at Startup”选项和“Run to main()”选项，如图2所示。
单击图2右上角的“settings”按钮，弹出硬件参数设置对话框，如图2所示，根据仿真电路所使用的串口号（本机所用为串口5）选择串口端口，如图3所示：图2图33.STC15单击串口TTL电平通信模块结构如图4所示，P1.6、P1.7、P4.6、P4.7所连接的LED灯为共阳极LED，控制对应I/O口为低电平即可点亮LED。
单片机实验二 定时器实验程序
sbit L3=P0^7;
unsigned char keynum;
unsigned int lasttime=100;
bit bset=0;
unsigned char keyscan();
void display();
unsigned char getkey();
void set();
code unsigned char table[]={0x3f,0x06,0x5b,0x4f, 0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c, 0x39,0x5e,0x79,0x71};
sbit H1=P3^6;
sbit H2=P3^7;
sbit L1=P0^5;
void main()
{
TMOD=0X01;
TH0=(65536-50000)/256;
TL0=(65536-50000)%256;
TR0=1;
ET0=1;
EA=1;
P1M1=0x00;
P1M0=0xff;
while(1)
{
keynum=keyscan();
display();
set();
}
}
void timer0() interrupt 1
{
P1=0X00;
W1=1;
W2=0;W3=1;W4=1;
P1=table[(unsigned char)(lasttime%1000/100)]|a;
}
else if(ct1<60)
{
P1=0X00;
W2=1;
W3=0;W4=1;W1=1;
P1=table[(unsigned char)(lasttime%1000%100/10)]|a;
单片机实验报告2
《单片机应用系统设计》实验报告院系：仪器科学与工程学院专业：测控技术与仪器实验室：机械楼5楼同组人员：评定成绩：审阅教师：硬件实验一I/O口输入/输出及控制实验Ⅰ、I/O口输入/输出实验一、实验目的1、学习单片机I/O口的使用方法2、学习延时子程序的编写和使用二、实验内容1、I/O口输出：P1口做输出口，接八只发光二极管，编写程序让发光二极管循环点亮。
2、I/O口输入/输出：P1.0、P1.1做输入口接两个拨动开关；P1.2、P1.3做输出口，接两个发光二极管。
编写程序读取开关状态，将此状态在发光二极管上显示出来。
编程时应注意P1.0、P1.1作为输入口时应先置1，才能正确读入值。
三、实验步骤1、I/O口输出硬件连接连线连接孔1 连接孔21 P1.0 L02 P1.1 L13 P1.2 L24 P1.3 L35 P1.4 L46 P1.5 L57 P1.6 L68 P1.7 L7MCS51的P1口循环点灯2、I/O口输入/输出硬件连接连线连接孔1 连接孔21 K4 P1.02 K5 P1.13 P1.2 L44 P1.3 L5MCS51的P1口输入/输出3、实验说明（1）对于MCS51，P1口是准双向口。
它作为输出口时与一般的双向口使用方法想同；但准双向口用作输入口时，因其结构特点必须对它置“1”，否则读入的数据容易产生错误。
（2）8051延时子程序的延时计算问题，对于程序DELAY:MOV R6, #0HMOV R7, #0HDELAYLOOP:DJNZ R6, DELAYLOOPDJNZ R7, DELAYLOOPRET查指令表可知MOV和DJNZ指令均需两个指令周期，在12MHz晶振时，一个机器周期时间为：12/12MHZ=1ms，该延时子程序延时：(256X255+2)X2X1us=130ms。
4、分别连接硬件并执行相关程序，记录结果。
四、提高要求修改I/O口输出程序，先1、3、5、7灯亮，延时后2、4、6、8灯亮，交替点亮。
单片机交通灯实验报告(二)
单片机交通灯实验报告（二）引言概述本报告旨在介绍单片机交通灯实验的进一步研究。
通过对单片机交通灯实验的深入探讨，我们将了解交通信号灯电路的设计原理、控制逻辑以及实际应用的相关知识。
本文将分为五个大点进行阐述，包括：电路设计、控制逻辑编程、硬件连接、功能扩展和实验结果分析。
正文一、电路设计1. 确定交通信号灯的基本电路结构2. 选择适当的电子元件并进行电路布局3. 绘制电路原理图和PCB布局图4. 按照电路设计进行焊接和组装二、控制逻辑编程1. 理解交通信号灯的控制逻辑2. 学习并掌握单片机编程语言3. 根据控制逻辑编写程序代码4. 调试程序的运行，确保交通信号灯按照预期进行切换5. 优化控制逻辑，提高程序效率和稳定性三、硬件连接1. 连接交通信号灯的LED灯及其它电子元件2. 理解并实现灯光的正反相控制3. 使用适当的电阻进行电流限制4. 连接并配置单片机与电路的通信接口5. 建立单片机与计算机之间的连接，方便程序下载与调试四、功能扩展1. 添加电子组件以实现交通信号灯的更多功能2. 尝试不同的交通灯控制算法3. 增加人车辨别传感器以实现智能化控制4. 加入音效与声光提示功能，提高交通信号灯的可视性和可听性5. 设计并实现交通流量的实时监测和统计功能五、实验结果分析1. 对交通信号灯的各项功能进行实验验证2. 分析实验结果，评估系统的性能和稳定性3. 总结实验中遇到的问题和解决方案4. 提出改进交通信号灯设计的建议总结通过本文详细的阐述，我们了解了单片机交通灯实验的电路设计、控制逻辑编程、硬件连接、功能扩展以及实验结果分析等方面的知识。
这些内容不仅对于我们更深入地了解交通信号灯的工作原理和应用具有重要意义，而且为我们开展相关实际项目提供了指导和启示。
希望本报告能够帮助读者更好地理解和应用单片机交通灯实验。
实验二 单片机定时器计数器编程
实验二单片机定时器/计数器编程一、实验目的1、掌握单片机定时器/计数器的工作方式；2、掌握单片机定时器/计数器的编程方法。
二、实验内容1、学习单片机定时器/计数器的工作方式、初始化以及应用等；2、利用单片机定时器/计数器编写程序驱动开发板上的LED灯按一定规律工作。
基本要求：利用定时器1控制LEDB闪烁，闪烁频率为2Hz。
提高要求：读懂教材定时器/计数器的应用实例4和5，在实验室开发板上采用分模块设计的方法编程实现以下两个任务之一：1、控制LEDB闪烁，2.5秒一个周期，亮0.5s，灭2s，周而复始。
2、将教材例5对P1.0和P1.1的控制，改为对LEDB和LEDG的控制，时序不变。
三、实验设备1、STC单片机开发板；2、PC机以及串口线。
四、实验分析及关键代码（1）利用定时器1控制LEDB闪烁，闪烁频率为2Hz。
实验分析：控制LEDB闪烁，频率为2Hz，即0.5s。
解决思路：定时器工作方式选0x01，计数器初值为（65536-50000），循环10次即为0.5s。
代码如下：#include<reg51.h>#define uchar unsigned char sbit A=P2^4;uchar i=0;void main (){TMOD=0x01;TH0=(65536-50000)/256;TL0=(65536-50000)%256;TR0=1;while(1){while(TF0){TF0=0;TH0=(65536-50000)/256;TL0=(65536-50000)%256;i++;if(i==10){A=!A;i=0;}}}}（2）控制LEDB闪烁，2.5秒一个周期，亮0.5s，灭2s，周而复始。
解决思路：设置两个循环，计数器初值设为（65536-50000），亮灯循环10次，灭灯循环40次。
代码如下：#include<reg51.h>#define uchar unsigned charsbit A=P2^4;uchar i=0;void main (){TMOD=0x01;TH0=(65536-50000)/256;TL0=(65536-50000)%256;TR0=1;while(1){while(TF0){TF0=0;TH0=(65536-50000)/256;TL0=(65536-50000)%256;i++;if(i==10){A=1;}if(i==50){A=0;i=0;}}}}五、实验总结对软件及计数器的操作及代码不太熟悉，多次查询课本及上网查找资料后懂得计数器工作方式及计数操作，其他问题迎刃而解。
单片机实验报告二-数码管显示实验
单片机实验报告二-数码管显示实验摘要：本实验使用单片机控制数码管的显示，在实验过程中通过学习单片机的GPIO口的编程，调试程序、调节电路来达到正确的显示效果。
最终按照要求实现了单片机控制数码管的计数器。
关键词：单片机、数码管、GPIO口、计数器一、实验介绍数码管是一种介于机械仪表和液晶显示器之间的电子显示器件，广泛应用于计时器、计数器、仪表等电子产品中。
本实验旨在通过单片机控制数码管的显示来加深对GPIO口的使用和调试程序的理解，同时了解数码管的原理。
本实验主要分为两部分：数码管显示基础实验和数码管控制开关实验。
通过这两部分的实验可以了解数码管的工作原理和单片机的基本控制方式。
二、实验原理2.1 数码管的基本原理数码管显示器将数字显示为一组符号，例如“0”到“9”。
表示不同数字的符号被编码成一个数字码。
七段数码管用一个七段数码字母来表示数字，如下表所示：| 数字 | a | b | c | d | e | f | g || ---- | - | - | - | - | - | - | - || 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 || 1 | 0 | 1 | 1 | 0 | 0 | 0 | 0 || 2 | 1 | 1 | 0 | 1 | 1 | 0 | 1 || 3 | 1 | 1 | 1 | 1 | 0 | 0 | 1 || 4 | 0 | 1 | 1 | 0 | 0 | 1 | 1 || 5 | 1 | 0 | 1 | 1 | 0 | 1 | 1 || 6 | 0 | 0 | 1 | 1 | 1 | 1 | 1 || 7 | 1 | 1 | 1 | 0 | 0 | 0 | 0 || 8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 || 9 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |通过控制数码管的七个LED灯的亮灭，可以实现不同符号显示。
2单片机模拟开关灯实验
2．模拟开关灯1．实验任务如图4.2.1所示，监视开关K1（接在P3.0端口上），用发光二极管L1（接在单片机P1.0端口上）显示开关状态，如果开关合上，L1亮，开关打开，L1熄灭。
2．电路原理图图4.2.13．系统板上硬件连线（1）．把“单片机系统”区域中的P1.0端口用导线连接到“八路发光二极管指示模块”区域中的L1端口上；（2）．把“单片机系统”区域中的P3.0端口用导线连接到“四路拨动开关”区域中的K1端口上；4．程序设计内容（1）．开关状态的检测过程单片机对开关状态的检测相对于单片机来说，是从单片机的P3.0端口输入信号，而输入的信号只有高电平和低电平两种，当拨开开关K1拨上去，即输入高电平，相当开关断开，当拨动开关K1拨下去，即输入低电平，相当开关闭合。
单片机可以采用JB BIT，REL或者是JNB BIT，REL指令来完成对开关状态的检测即可。
（2）．输出控制如图3所示，当P1.0端口输出高电平，即P1.0＝1时，根据发光二极管的单向导电性可知，这时发光二极管L1熄灭；当P1.0端口输出低电平，即P1.0＝0时，发光二极管L1亮；我们可以使用SETB P1.0指令使P1.0端口输出高电平，使用CLR P1.0指令使P1.0端口输出低电平。
5．程序框图图4.2.26．汇编源程序ORG 00HSTART: JB P3.0,LIGCLR P1.0SJMP STARTLIG: SETB P1.0SJMP STARTEND7．C语言源程序#include <AT89X51.H>sbit K1=P3^0;sbit L1=P1^0;void main(void){while(1){if(K1==0){L1=0; //灯亮 }else{L1=1; //灯灭 }}}。
单片机跑马灯实验报告(二)
单片机跑马灯实验报告（二）引言概述:单片机跑马灯实验是一种常见的数字电路实验，也是学习单片机基础应用的重要内容。
本实验旨在通过控制单片机的IO口输出来实现多个LED灯的顺序闪烁，从而模拟跑马灯的效果。
本报告将从硬件组成、电路连接、程序设计、实验步骤和实验结果等方面进行详细阐述。
正文:1. 硬件组成:- 单片机 (例如STC89C52)- 电源 (5V 直流电源)- 电阻 (用于限流)- LED灯 (多个，不同颜色)- 连接线等2. 电路连接:- 连接单片机的引脚与LED灯、电阻等。
一般使用IO口输出来控制LED灯的开关状态，通过改变输出电平来控制灯的亮灭。
具体的连接方式可以根据单片机的datasheet或者开发板的示意图来确定。
3. 程序设计:- 使用C语言编写程序，通过编写程序控制单片机的IO口输出来实现LED灯的顺序闪烁。
基本的程序框架包括引入头文件、定义引脚、设置IO口状态、延时函数和主函数等。
4. 实验步骤:- 硬件连接完毕后，将程序通过编译、烧录等操作下载到单片机中。
- 运行程序，观察LED灯按照设定的顺序是否闪烁，是否达到跑马灯的效果。
- 可以通过改变程序中的一些参数，如延时时间、顺序等，来观察结果的变化。
5. 实验结果:- 根据实验步骤操作后，观察实验效果是否与预期相符。
- 分析实验结果，检查是否有异常情况，如LED灯不亮、顺序错误等，进行排查和修改。
- 还可进行一些扩展实验，如控制节奏变化、增加LED灯数量等。
总结:通过本次实验，我们成功实现了单片机跑马灯的效果，掌握了基本的硬件连接和程序设计方法。
在实验过程中，我们深入了解了单片机的IO口控制和LED灯驱动原理等知识。
通过不断练习和实验，我们能够熟练掌握单片机应用开发的基础技能，为日后深入学习和应用打下了良好的基础。
实验二_I_O输入输出实验
a b cde f gh(dp) 实验二 I/O 口输入、输出实验一、实验目的1. 学习I/O 口的使用方法。
2. 学习延时子程序、查表程序的编写和使用。
二、实验说明本实验1通过单片机的I/O 口控制LED 的亮灭，从而观察I/O 口的输出。
实验2通过单片机的I/O 口接受按键动作信息，然后通过LED 和数码管指示。
通过本实验学生可以掌握单片机I/O 口输入输出的控制方法，同时也可以掌握单片机延时子程序、查表程序的编写和调试方法。
要求预先编写好程序并通过伟福仿真软件调试。
三、实验内容1、P0口做输出口，接八只LED (L1—L8)，编写程序，使LED 循环点亮,间隔0.5秒。
2、P1.0--P1.7作输入口接拨动开关K1—K8；P0.0--P0.7作输出口，接发光二极管L1—L8，编写程序读取开关状态，将此状态在对应的发光二极管上显示出来，同时将开关编号（1—8）显示在共阴极LED 数码管上。
编程时应注意P1作为输入口时应先置1，才能正确读入值。
四、实验电路连线P0．0 ---- L1 P1．0 ----- K1 P0．1 ---- L2 P1．1 ----- K2 P0．2 ---- L3 P1．2 ----- K3 P0．3 ---- L4 P1．3 ----- K4 P0．4 ---- L5 P1．4 ----- K5 P0．5 ---- L6 P1．5 ----- K6P0．6 ---- L7 P1．6 ----- K7 P0．7 ---- L8 P1．7 ----- K8实验1：P0口循环点灯 实验2：P1、P0口输入输出a b c d e f g h(dp)P2.0P2.1 P2.2 P2.3 P2.4 P2.5 P2.6 P2.7实验2： 共阴极LED 数码管各段与I/O 的连接五、实验仪器和设备PC 机、WA VE 软件、仿真器+仿真头、实验板、电源等。
六、参考程序框图P1口输入/输出框图七、思考题1、实验1欲改变LED循环的方向程序应如何修改？循环的时间间隔由什么决定？写出间隔时间为1秒的延时程序并说明计算方法。
实验二单片机IO口的使用
实验二单片机IO口的使用实验目的：掌握单片机IO口的使用方法，了解IO口的输入输出功能。
一、实验介绍在单片机系统中，IO口是通过端口来实现与外部设备的通信。
IO口可以用来输入控制信号或者输出数据信号，是单片机与外部世界交互的重要接口。
二、实验器材与工具1.单片机开发板2.扁平灯泡3.蜂鸣器4.电阻、电容等元器件5.逻辑分析仪三、实验步骤1.简单的IO口输出实验将一个扁平灯泡连接到单片机的一个IO口上，并将该IO口配置为输出模式。
实验中，可以通过控制该IO口的高低电平来控制灯泡的亮灭。
2.IO口输入实验将一个开关连接到单片机的一个IO口上，并将该IO口配置为输入模式。
实验中，可以读取该IO口的电平状态，来判断开关的状态。
3.组合实验将多个扁平灯泡和开关连接到单片机的IO口上，并通过控制和读取IO口的电平状态来实现各种功能。
可以实现灯泡的闪烁、扁平灯泡的亮度调节、蜂鸣器的控制等功能。
四、实验原理1.IO口模式设置单片机内部有寄存器用于控制IO口的工作模式。
通过设置相应的寄存器来将指定的IO口配置为输入或者输出模式。
2.IO口输出控制IO口的输出控制是通过操作相应的寄存器来实现的。
输出操作可以将指定的IO口设置为高电平或者低电平。
3.IO口输入读取IO口的输入读取也是通过操作相应的寄存器来实现的。
读取操作可以获取指定IO口的电平状态，以判断外部设备的状态。
五、实验总结通过这次实验，我学会了单片机IO口的配置与使用方法。
IO口是单片机与外部设备交互的重要接口，掌握了IO口的使用方法后，可以实现各种功能，如灯光控制、开关检测等。
同时，我也了解到了IO口的原理和应用场景，为以后的电子设计打下了基础。
