TW581低压备自投装置
备自投装置安装方案
备自投装置安装方案概述备自投装置是一种用于保护电力系统设备的装置,能够快速检测到设备故障并自动脱离电力系统,以保护设备和安全。
本文档将介绍备自投装置的安装方案,包括安装位置、安装步骤和验收测试。
安装位置备自投装置的安装位置应选择在电力系统的关键设备附近,以便快速检测到设备故障并断开电力系统。
一般来说,备自投装置应安装在以下位置之一:1.开关设备的附近:开关设备是电力系统中最关键的设备之一,故障可能会导致电力系统的整体故障。
因此,将备自投装置安装在开关设备的附近,能够快速检测到开关设备的故障并断开电力系统。
2.变压器的附近:变压器是电力系统中常见的设备,也是容易故障的设备之一。
将备自投装置安装在变压器的附近,能够快速检测到变压器的故障并断开电力系统,以保护变压器和周围设备的安全。
3.发电机的附近:发电机是电力系统中最核心的设备之一,故障可能会导致整个电力系统的停运。
将备自投装置安装在发电机的附近,能够快速检测到发电机的故障,并断开电力系统以保护设备的安全。
在选择安装位置时,需要考虑设备之间的距离,确保备自投装置能够覆盖到关键设备的故障情况。
安装步骤根据备自投装置的安装位置选择,下面是一般的安装步骤:1.首先,确认安装位置,并检查设备的周围环境是否符合安装要求,例如温度、湿度和通风情况等。
确保环境适合备自投装置的正常运行。
2.使用合适的工具和设备,安装备自投装置的支架。
支架应牢固可靠,并能够固定备自投装置在安装位置。
3.将备自投装置固定在支架上,并连接好电力系统的电源和信号线路。
4.安装完毕后,进行必要的接地和绝缘测试,确保备自投装置与电力系统的连接正常可靠,不产生漏电或绝缘故障。
5.进行设备的功能测试,包括故障检测、断开电力系统和报警功能等。
确保备自投装置能够正常工作,并及时地断开电力系统以保护设备的安全。
验收测试安装完备自投装置后,需要进行验收测试,以确保装置符合设计要求并能正常工作。
以下是一般的验收测试内容:1.验证备自投装置能够准确地检测到设备故障,并在故障发生时能够及时地断开电力系统。
厂用备自投说明书
WBT196D-I数字备用电源自动投入装置1. 概述 (1)2. 技术数据 (1)3. 结构 (3)4. 装置简介 (5)5. 贮存 (10)6. 液晶MMI使用说明 (10)7. 调试步骤 (13)8. 订货须知 (16)9. 附录 (16)1. 概述WBT196D-I数字备用电源自动投入装置能在工作电源故障或其它原因断开后,能迅速地自动将备用电源或备用设备投入工作,WBT196D-I采用嵌入式数字信号处理技术(DSP)及现场总线技术,以相同的硬件结构配以不同的软件可适用于各种主接线变电所的备用电源的要求。
适用于高压侧内桥低压侧单母线分段方式、高压侧单母线低压侧单母线分段方式、高压侧三组线路变压器组低压侧有两条母线均为单母线分段方式等。
WBT196D-I为我公司设计的变电站综合自动化系统的一个子系统,共有11个模拟量输入、16个数字量输入、8个数字量输出。
除备用电源自投功能外,还有进线互投、分段保护等功能。
2. 技术数据2.1 额定直流(或交流)220 V2.2额定交流:交流电流5A ;交流电压100V(线电压)频率50H z。
2.3交流回路过载能力施加1.2In ~ 2ln装置可持续工作施加20In持续1 s后无绝缘损坏2.4功率消耗直流回路不大于10W交流回路不大于0 .5VA/相2.5输出触点在电压不大于2 5 0 V的交流回路中,触点接通电流能力为5A(阻性负载).触点寿命次数为1 0 0 0次.2.6速断保护、延时速断保护、过流速断保护的动作值:整定范围0.4ln ~ 10In ;整定级差0.01A;动作值的准确度一致性不大于动作值的3% ;平均误差不超过土3%;2.7速断保护、延时速断保护、过流速断保护的动作时间整定范围0.01 ~ 9.99S;整定级差0.01 s;动作时间的准确度在2倍的动作电流下测得动作时间,一致性不大于20ms,动作时间平均误差不超过土30ms。
2.8分段备自投保护检无压动作值整定范围10~ 70V动作值的准确度一致性不大于动作值的3%;平均误差不超过土3%2.9分段备自投保护动作时间WBT196D-1数字备用电源自动投装置使用说明书整定范围0.1 ~ 9.99s动作时间电压突降至90%整定值下,测得动作时间不超过30ms2.10遥信分辨率不大于2 ms2.11绝缘性能2.11.1绝缘电阻装置各导电电路对外露非带电金属部分及外壳之间,以及电气上无联系的不同电路之间,用开路电压500V的测试仪器分别测定其绝缘电阻值,应不小于100M Q。
备自投装置调试报告

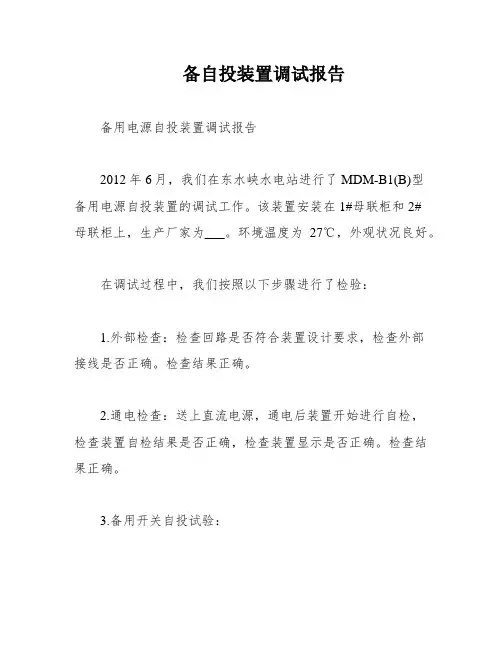

备自投装置调试报告备用电源自投装置调试报告2012年6月,我们在东水峡水电站进行了MDM-B1(B)型备用电源自投装置的调试工作。
该装置安装在1#母联柜和2#母联柜上,生产厂家为___。
环境温度为27℃,外观状况良好。
在调试过程中,我们按照以下步骤进行了检验:1.外部检查:检查回路是否符合装置设计要求,检查外部接线是否正确。
检查结果正确。
2.通电检查:送上直流电源,通电后装置开始进行自检,检查装置自检结果是否正确,检查装置显示是否正确。
检查结果正确。
3.备用开关自投试验:3.1 定值整定:按定值单整定I段母线、II段母线、III段母线失压整定值U70%,有流定值I>0.3A,无流定值I<0.1A,失压起动延时(20---5000ms)。
3.2 充电条件检查:当以下条件满足时,约25秒后备用电源自投自动进入充电成功状态:1ZK合,2ZK合,3ZK分,4ZK分,5ZK分,1PT电压正常,2PT电压正常,3PT电压正常。
检查结果正确。
3.3 动作过程检查:手动1ZK跳闸,1#备用电源自投起动,跳1ZK和3ZK,合4ZK和5ZK。
手动2ZK跳闸,1#备用电源自投起动,跳2ZK和3ZK,合4ZK和5ZK。
手动1ZK和2ZK跳闸,2#备用电源自投起动,跳1ZK和2ZK,合3ZK、4ZK和5ZK。
检查结果正确。
3.4 闭锁条件检查:刚完成一次自投动作后,信号为“备用电源自投动作”。
1ZK、2ZK和3ZK、4ZK、5ZK均合上或均打开时,备用电源自投无法进入充电成功状态。
备用电源自投起动后,在发出跳1ZK命令约0.6s后,若1ZK辅助接点信号未返回,装置将认为1ZK拒动,为防止备用电源投入故障而不再发合4ZK、5ZK的命令。
信号为“备用电源自投闭锁”、“开位异常”。
经过以上检验,MDM-B1(B)型备用电源自投装置的调试工作顺利完成。
备自投-调试手册
1. 备自投简介随着我国人民生产生活的现代化程度日益提高,人们对电力的需求和依赖程度也在倍增,对电能质量的要求也更加严格,供配电在各个领域也不断向自动化、无人值守、远程控制、不间断供电的目标迈进。
有些电力用户尤其对不间断供电的要求显得更加突出。
我国的电力供应主要还是依靠国家电网供电,电力缺口也在不断增大,尤其在用电高峰期缺电现象严重,为此很多大型企业便自建电厂或配备发电机,因此各种电源的相互切换,保证电源的不间断供电和供电的高可靠性成了现代配电工程中保护和控制回路的重要部分。
在GB50062 《电力装置的继电保护和自动装置设计规范》中明确规定了备用电源和备用设备的自动投入的具体要求。
微机线路备自投保护装置(以下简称备自投)核心部分采用高性能单片机,包括CPU模块、继电器模块、交流电源模块、人机对话模块等构成,具有抗干扰性强、稳定可靠、使用方便等优点。
其液晶数显屏和备自投面板上所带的按键使得操作简单方便,也可通过RS485通讯接口实现远程控制。
装置采用交流不间断采样方式采集到信号后实时进行傅立叶法计算,能精确判断电源状态,并实施延时切换电源。
备自投具有在线运行状态监视功能,可观察各输入电气量、开关量、定值等信息,其有可靠的软硬件看门狗功能和事件记录功能。
2. 备自投工作原理备自投,就是一种正常电源故障后,自动投入备用电源的微机装置,其工作原理是根据正常电源故障后,母线失压,电源无流的特征,以及备用电源有电的情况下,自动投入备用电源。
备自投的主要形式有:桥备投、分段备投、母联备投、线路备投、变压器备投。
本文主要介绍一下常见的母联备自投。
母联自投保护的工作原理为:正常情况下,两路进线均投入,母联分开,处于分段运行状态。
当检测到其中一路进线失压且无流,而对侧进线有压有流时,则断开失压侧进线,合入母联,另一路进线不动作。
备自投根据电压等级不同,具体的逻辑也有所不同:低压备自投一般采用三合二逻辑+延时继电器中压备自投一般采用检电压+断路器位置状态高压备自投一般采用检电压+检电流+断路器位置状态。
低压备自投装置说明书
FWK-J型低压备自投装置说明书江苏华瑞泰科技股份有限公司二零一六年二月目录第一章概述 (4)1.1低压侧系统接线图 (4)1.2低压侧备自投装置要求 (4)1.3装置特点 (5)1.3.1装置特点 (5)1.3.2μCLiunx实时操作系统软件平台 (5)1.3.3多CPU并行处理体系结构 (6)1.3.4多通道、多模式的高速通信功能 (6)1.3.5装置工艺 (6)第二章功能实现及具体策略 (6)2.1装置输入输出量 (6)2.1.1输入交流模拟量 (6)2.1.2开关量输入 (7)2.1.3开关量输出 (8)2.2元件间隔的状态判别 (10)2.3负荷线(小电源)切除优先级设定 (10)2.4“自投于故障后加速切”功能 (10)2.5备投后变低过流减载功能 (11)2.6负荷均分功能 (12)第三章备投判断逻辑 (13)3.1分段备投判断逻辑(以500自投为例) (13)3.1.1充电条件 (13)3.1.2放电条件 (13)3.1.3Ⅰ母失压,分段备投动作逻辑 (13)3.1.4ⅡA母失压,分段备投动作逻辑 (15)3.1.5接收负荷均分动作逻辑 (16)3.2主变变低备投判断逻辑 (18)3.2.1充电条件 (18)3.1.2放电条件 (19)3.2.3主变变低备投动作逻辑 (19)3.3元件检修时注意事项 (22)第四章异常告警处理 (23)4.1异常告警及恢复 (23)第五章技术参数 (25)5.1机柜及环境参数 (25)5.1.1机柜参数 (25)5.1.2环境参数 (25)5.2额定电气参数 (25)5.3技术指标 (25)第六章装置输入模拟量及测量方法 (27)6.1装置输入模拟量 (27)6.2电气量测量计算方法 (27)第七章硬件原理及配置 (29)7.1硬件的组成 (29)7.2硬件的原理 (29)7.3硬件指示灯 (31)7.4硬件特点小结 (33)第八章装置显示及界面操作 (34)8.1显示菜单及参数 (34)8.1.1首页 (34)8.1.2 “当前状态”菜单 (34)8.1.3 “定值设置”菜单 (35)8.1.4定值和软压板设定 (38)8.1.5元件名称的修改 (40)8.1.5 “事件记录”菜单 (42)8.1.6 “打印选择菜单”(召唤打印) (43)8.1.7 “时钟设置”菜单 (47)8.1.8 “整组试验”菜单 (48)8.1.9 “关于本装置”菜单 (49)8.1.10装置动作后显示及打印 (49)8.2装置异常信号显示(装置回路自检) (50)8.2.1系统异常信号灯状态 (51)8.2.2装置异常信号灯状态 (52)第九章现场安装调试、运行与维护 (53)9.1现场安装调试 (53)9.1.1装置通电前的检查 (53)9.1.2通电检查和调整 (53)9.1.3动作特性试验 (53)9.1.4装置的试运行 (54)9.2现场运行与维护 (54)9.2.1投运前应注意的事项 (54)9.2.2正常运行中的巡视和检查 (54)9.2.4运行人员进行元件检修压板操作时的注意事项 (54)9.2.5运行人员进行备自投功能投退压板操作时的注意事项 (55)9.2.6电网发生事故时,应及时检查装置动作情况 (55)9.2.7装置出现异常告警时的检查 (55)9.2.9装置的定期试验检查 (55)9.3重点注意事项 (55)第一章概述1.1低压侧系统接线图#1变#2变#3变501500550502A502B5031.2低压侧备自投装置要求本装置为低压侧备自投装置,可以适用于低压侧为10kV或20kV等级的备自投,变电站低压侧母线一般为2~4段,可适用于分段开关备自投和主变备自投两种运行方式,出于灵活性考虑,按照“每个分段开关配置一套低压侧备自投装置”的原则配置,每套装置的功能完全相同。
低压备自投说明
低压备自投说明一、备自投简介低压备自投是一种用于低压配电系统的装置,当主电源出现故障或停电时,能够自动或手动将负载切换到备用电源,确保供电的连续性和可靠性。
备自投装置广泛应用于各种需要保证连续供电的行业,如医院、数据中心、通讯设施等。
二、备自投工作原理低压备自投通过检测主电源和备用电源的电压、电流等参数,判断主电源是否正常供电。
当主电源出现故障或停电时,备自投装置将自动或手动启动,将负载切换到备用电源。
在切换过程中,备自投装置会尽量减少对负载的影响,确保切换的平滑性和可靠性。
三、备自投主要功能1.自动切换:当主电源故障或停电时,备自投装置能够自动将负载切换到备用电源。
2.手动切换:在特定情况下,可以通过手动操作切换开关,将负载切换到备用电源。
3.故障检测与报警:备自投装置能够实时检测主电源和备用电源的电压、电流等参数,一旦发现异常情况,立即发出报警信号。
4.事件记录与查询:备自投装置能够记录切换事件、报警信息等,方便用户查询和管理。
四、备自投应用场景低压备自投适用于各种需要保证连续供电的场合,如医院、数据中心、通讯设施、交通设施等。
在这些场合中,如果电源出现故障或停电,备自投装置能够快速、准确地切换到备用电源,确保重要负载的连续供电。
五、备自投优缺点分析优点:1.保证连续供电:备自投装置能够在主电源故障或停电时,快速切换到备用电源,确保重要负载的连续供电。
2.减少损失:由于备自投装置能够快速响应电源故障,及时将负载切换到备用电源,从而减少因电源故障造成的损失。
3.便于管理:备自投装置具有故障检测、报警和事件记录等功能,方便用户对设备进行管理和维护。
缺点:1.成本较高:备自投装置的成本较高,对于一些小型企业或项目来说可能难以承受。
2.切换过程可能影响负载:在切换过程中,备自投装置可能会对负载造成一定的影响,如短暂的停电或电压波动等。
3.需要定期维护:备自投装置需要定期进行维护和保养,以确保其正常工作。
备自投工作原理
微机备自投装置的基来源根基理及应用之迟辟智美创作本文介绍了微机线路备自投呵护装置特性和应用中的供电方式,论述其应用于母联备自投工作和线路备自投的工作原理及备自投呵护装置运行条件及举措条件.备自投呵护供电方式技术条件1.引言随着我国人民生发生活的现代化水平日益提高,人们对电力的需求和依赖水平也在倍增,对电能质量的要求也更加严格,供配电在各个领域也不竭向自动化、无人值守、远程控制、不间断供电的目标迈进.有些电力用户尤其对不间断供电的要求显得更加突出.我国的电力供应主要还是依靠国家电网供电,电力缺口也在不竭增年夜,尤其在用电高峰期缺电现象严重,为此很多年夜型企业便自建电厂或配备发机电,因此各种电源的相互切换,保证电源的不间断供电和供电的高可靠性成了现代配电工程中呵护和控制回路的重要部份.在GB50062 《电力装置的继电呵护和自动装置设计规范》中的第十一章也明确规定了备用电源和备用设备的自动投入的具体要求.微机线路备自投呵护装置使系统自动装置与继电呵护装置相结合,是一种对用户提供不间断供电的经济而又有效的技术办法,它在现代供电系统中获得了广泛的应用.在此只对微机线路备自投呵护装置在电力系统中两种备自投方式和基来源根基理进行探讨.微机线路备自投呵护装置(以下简称备自投)核心部份采纳高性能单片机,包括CPU模块、继电器模块、交流电源模块、人机对话模块等构成,具有抗干扰性强、稳定可靠、使用方便等优点.其液晶数显屏和备自投面板上所带的按键使得把持简双方便,也可通过RS485通讯接口实现远程控制.装置采纳交流不间断采样方式收集到信号后实时进行傅立叶法计算,能精确判断电源状态,并实施延时切换电源.备自投具有在线运行状态监视功能,可观察各输入电气量、开关量、定值等信息,其有可靠的软硬件看门狗功能和事件记录功能.产物在分歧的电压品级如110kV、10kV、0.4kV系统的供配电回路中使用时需要设定分歧的电气参数,在定货时必需注明.在选择备自投功能时则一定不成以投入低电压呵护,以免抵触引起拒动或误动.变配电站备自投有两种基本的供电方式.第一种如图1所示母联分段供电方式,母联开关断开,两个工作电源分别供电,两个电源互为备用,此方式称为母联备自投方式.第二种如图2所示双进线向单母线供电方式,即由一个工作电源供电,另一个电源为备用,此方式称为线路备自投方式.对母联备自投方式,当PT在母线侧时,本装置可实现备用电源自动投入的功能.当PT在进线侧时,本装置除具有备用电源自动投入的功能外,还具有工作自动恢复的功能.下面以PT在进线侧来说明备自投的举措过程.①U1﹥U1y,U2﹥U2y,即两段母线电压正常;②1DL和2DL处于合闸位置,即两条进线分别向两段母线供电;FDL处于分闸位置,即两段母线自力运行;③无外部闭锁开关量输入、远方遥控闭锁;④备自投投入;⑤备自投方式选择母联备自投;⑥正向运行投入;⑦选择PT在进线侧方式.当正向运行条件满足时,装置判断10s后进入正向运行方式,准备备用电源的自动投入.正向举措条件为:装置处于正向运行状态:即U1﹤U1d且I1﹤I1d(或U2﹤U2d且I2﹤I2d),即一段母线失电;U2﹥U2y(或U1﹥U1y),即另一段母线电压正常;无外部闭锁开关量输入、PT断线闭锁、远方遥控闭锁;无故障跳闸.当满足正向举措条件后,装置将延时自投分闸(T1f)后举措,跳开1DL(2DL)开关,确认跳开后将延时自投合闸时间(T1h),再合上FDL开关.①U2﹥U2y(或U1﹥U1y),即2#进线(或1#进线)电压正常;②FDL处于合闸位置,1DL(2DL)处于分闸位置,而2DL(1DL)处于合闸位置;③无外部闭锁开关量输入、远方遥控闭锁;④备自投投入;⑤备自投方式选择母联备自投;⑥逆向运行投入;⑦选择PT在进线侧方式.当逆向运行条件满足时,装置判断10s后进入逆向运行方式,准备工作电源的自动恢复.逆向举措条件为:系统恢复到原有运行方式的条件,(自投自复运行方式):装置处于逆向运行状态;U1﹥U1y (或U2﹥U2y),即失电进线电压恢复正常;无外部闭锁开关量输入、远方遥控闭锁.当满足逆向举措条件后,装置将延时自复分闸时间(T2f)后举措,跳开FDL开关,确认跳开后将延时自复合闸时间(T2h),再合上1DL(2DL)开关.对图2的系统图运行可分为两种工作方式:进线一主一备,两进线互为备用.对进线一主一备的工作方式,把工作电源的呵护装置备用自投投入即可实现备用电源的自动投入和工作电源的自动恢复,备用电源的呵护装置不需要再投入备自投.下面以1#进线为主进线为例说明举措过程(PT在进线侧).①U1﹥U1y,U2﹥U2y,即两条进线电压均为正常;②1DL处于合闸位置,2DL处于分闸位置;③无外部闭锁开关量输入、远方遥控闭锁;④备自投投入;⑤备自投方式选择线路备自投方式;⑥正向运行投入;⑦选择PT在进线侧方式.当正向运行条件满足时,装置判断10s后进入正向运行方式,准备备用电源的自动投入.正向举措条件为:装置处于正向运行状态;U1﹤U1d,I1﹤I1d,即1#进线失电;U2﹥U2y,2#进线电压正常;无外部闭锁开关量输入、PT断线闭锁、远方遥控闭锁;无故障跳闸.当满足正向举措条件后,装置将延时自投分闸时间(T1f)后举措,跳开1DL开关,确认跳开后将延时自投合闸时间(T1h),再合上2DL开关.①U2﹥U2y,即2#进线电压正常;②1DL处于分闸位置,2DL处于合闸位置;③备自投投入;④备自投方式选择线路备自投方式;⑤逆向运行投入;⑥选择PT在进线侧方式;⑦无外部闭锁开关量输入、远方遥控闭锁.当逆向运行条件满足时,装置判断10s后进入逆向运行方式,准备工作电源的自动恢复.逆向举措条件为:装置处于逆向运行状态;U1﹥U1y,即1#电压恢复正常;无外部闭锁开关量输入、远方遥控闭锁.当满足逆向举措条件后,装置将延时自复分闸时间(T2f)后举措,跳开2DL,确认跳开后将延时自复合闸时间(T2h),再合上1DL开关.微机线路备自投呵护装置具有自投自复运行方式和自投不自复运行方式,使用者可根据实际需求在菜单中自己设定运行方式.由于在现代电力系统中广泛使用了微机线路备自投呵护装置,使得不间断供电的需求有了更加可靠的保证,在电力自动化的进程中发挥了不小的作用.尽管分歧厂家分歧品牌的微机线路备自投呵护装置的型号和外形分歧,但其功能及原理年夜体相同.在此需要强调的是使用者在二次控制原理图的设计过程中务必对比相应的使用说明书,依照说明书中端子的功能接线.微机线路备自投呵护装置使系统自动装置与继电呵护装置相结合,是一种对用户提供不间断供电的经济而又有效的技术办法,它在现代供电系统中获得了广泛的应用.在此只对微机线路备自投呵护装置在电力系统中两种备自投方式和基来源根基理进行探讨.微机线路备自投呵护装置(以下简称备自投)核心部份采纳高性能单片机,包括CPU模块、继电器模块、交流电源模块、人机对话模块等构成,具有抗干扰性强、稳定可靠、使用方便等优点.其液晶数显屏和备自投面板上所带的按键使得把持简双方便,也可通过RS485通讯接口实现远程控制.装置采纳交流不间断采样方式收集到信号后实时进行傅立叶法计算,能精确判断电源状态,并实施延时切换电源.备自投具有在线运行状态监视功能,可观察各输入电气量、开关量、定值等信息,其有可靠的软硬件看门狗功能和事件记录功能.备自投的条件:首先应该有备用电源或备用设备.其次,当工作母线电压下降时,由备自投跳开工作电源的断路器后才华投入备用电源或设备;另外一种情况是工作电源部份系统故障,呵护举措跳开工作电源的断路器后才投入备用电源或设备.第三个条件是备用电源的母线电压满足要求.电压互感器应该装置在母线处.如果是双母线,都应该装置.在有的处所为了实现重合闸,在线路侧也装置电压互感器。
低压母联备自投系统的设计
2020.07科学技术创新低压母联备自投系统的设计杨邵玲王海波(沈阳通运电力设备工程有限公司,辽宁沈阳110000)随着中国高速铁路的迅猛发展,对其地面低压变电所的可靠性和稳定性及安全性有着更高的要求,在传统的以往的运行低压变电所中,母联备自投系统的实现方式通常采用继电器控制,为了提高备自投系统可靠安全自动化的投切,因此选用可编程控制器(PLC)控制地面低压变电所的备自投投切。
1母联备自投的应用在中国高铁低压变电所运行中,备用电源的启动需要母联备自投系统自动的切入。
母联备自投系统是中国高铁低压变电所电力系统中为了提升整体供电可靠性而设计的自动投切装置。
当两路主供电源中的一路因出现问题或者故障或其他不知的原因不能及时供电时,母联备自投系统将可以立即将主供电源切断,并将备用电源投入工作,随着高速铁路低压变电所的电网规模不断增大,为了保证供电可靠性,母联备自投装置在高速铁路低压变电所中广泛应用。
2母联备自投系统的结构设计母联备自投系统是一种集多功能为一体的稳定运行的投切装置,它是为了铁路两进线一母联的框架断路器连锁控制设计的。
母联备自投系统由两台进线框架断路器、一台母联框架断路器、一台可编程控制器、中间继电器等附件组成。
由可编程控制器对三台断路器进行控制,实现自动投切的作用。
3母联备自投系统设计3.1电气回路设计传统的母联备自投投入系统是由各类继电器、接触器、开关以及辅助触点组成,接线过程比较复杂麻烦,触点也容易损坏,在后期的维修中改接麻烦,整体的灵活性较差。
随着高速铁路的建设改造,电力系统的建设规模也逐渐增大,结构也越来越复杂,性能要求也越来越高,母联备自投系统的连锁关系也越来越深奥。
本设计采用PLC 、数字模块、通讯RS485、中间继电器、指示灯、按钮等电气自动控制设备,电气原理图详见图1。
电气系统的输入信号有一段进线侧带电、一段进线断路器故障、一段进线侧控制回路故障、一段进线断路器分合状态、联络开关故障、联络柜控制回路故障、联络断路器分合状态、二段进线侧带电、二段进线断路器故障、二段进线侧控制回路故障、二段进线断路器分合状态、PLC 自投自复、PLC 自投不自复、RTU 硬接PLC运行/停止,输出信号分别为一段进线合闸、一段进线分闸、联络开关合闸、联络开关分闸、二段母线进线合闸、二段母线进线分闸、三级负荷切除、PLC 程序运行/停止、PLC 自投自复/自投不自复反馈,详见PLC 的I/O 地址分配表1。
低压备自投装置介绍
低压备自投装置
一、概述
备用电源自动投入装置,是当工作电源因故障跳闸后,自动迅速地将备用电源投入的一种自动装置(简称备自投装置)。
它可以提高供电可靠性、简化继电保护配置、限制短路电流并提高母线残压。
备自投装置是电力部门为保证用户连续可靠供电的重要手段。
二、低压备自投装置的工作逻辑
南京国高电气的DCM-631系列低压备自投装置针对低压配电系统设计,主要用于690V以
备自投装置分工作电源和备用电源,工作电源用于正常运行时给负荷或母线供电的独立电源,备用电源投入后给失电的负荷或母线恢复供电的独立电源,用于在电力系统、工矿企业、公用设施、智能大厦的低压配电系统中。
三、基本运行的原则:
1、应该有备用电源或备用设备。
2、当满足动作条件,又无闭锁条件时,备自投只允许动作一次。
3、不管工作电源的断路器是否跳开,均应由备自投追跳一次工作电源的断路器后才能投入备用电源或设备。
4、备用电源的母线电压满足要求。
电压互感器应该安装在母线处。
5、备自投装置应能实现PT断线闭锁功能,能手动跳闸闭锁及保护闭锁功能。
6、强调时差的配合,既保证追跳和自投的时间差合理,可靠,保证失压时间短。
随着电网规模不断扩大,网络结构日益复杂,电力电网技术日新月异,该低压母联各自投装置具有动作快速、可靠的特点,可广泛应用于大型的各配电室分布比较分散的发电厂变电站,在事故状态下大大缩短了故隙恢复时间,应用前景广阔,经济效益显著。
备自投装置——精选推荐
《备自投装置》备自投装置由主变备自投、母联备自投和进线备自投组成。
①若正常运行时,一台主变带两段母线并列运行,另一台主变作为明备用,采用主变备自投。
②若正常运行时,每台主变各带一段母线,两主变互为暗备用,采用母联开关备自投。
③若正常运行时,主变带母线运行,两路电源进线作为明备用,两段母线均失压投两路电源进线,采用进线备自投。
一、#2主变备自投#1主变运行,#2主变备用,即1DL、2DL、5DL在合位,3DL、4DL在分位,当#1主变电源因故障或其它原因断开,2#变备用电源自动投入,且只允许动作一次。
1、充电条件:a. 66千伏Ⅰ母、Ⅱ母均三相有压;b. 2DL、5DL在合位,4DL在分位;c.当检备用主变高压侧控制字投入时,高压侧220kV母线任意侧有压。
以上条件均满足,经备自投充电时间后充电完成。
2、放电条件:a.#2主变检修状态投入;b.4DL在合位;c.当检备用主变高压侧控制字投入时,220kV两段母线均无压, 经延时放电;d.手跳2DL或5DL;e. 5DL偷跳,母联5DL跳位未启动备自投时,且66kV Ⅱ母无压;f.其它外部闭锁信号(主变过流保护动作、母差保护动作);g.2DL、4DL位置异常;h.I母或II母TV异常,经10s延时放电;i.#1主变拒跳;j.#2主变自投动作;k.主变互投硬压板退出;l.主变互投软压板退出。
上述任一条件满足立即放电。
3、动作过程:充电完成后,Ⅰ母、Ⅱ母均无压,高压侧任意母线有压,#1变低压侧无流,延时跳开#1变高、低压侧开关1DL和2DL,联切低压侧小电源线路。
确认2DL跳开后,经延时合上#2变高压侧开关3DL,再经延时合#2变低压侧开4DL。
设置“加速备投”投退控制字。
当充电完成后,#1变低压侧开关2DL跳开,Ⅰ母、Ⅱ母均无压,高压侧任意母线有压(检高压侧母线电压控制字投入),#1变低压侧无流,且加速备投控制字投入则延时Tjsbzt跳#1变高、低压侧开关1DL和2DL,确认2DL跳开后经Th2 延时合上#2变高压侧开关3DL,再经Th3延时合#2变低压侧开关4DL。
一种多功能的低压备用电源自投装置
产品与应用一种多功能的低压备用电源自投装置周明吴一昊王已强(中国矿业大学(北京)机电学院,北京100083)摘要备自投装置是电力系统中一种常用的安全自动装置,在发电厂、变电站及配电网络中均得到广泛的应用。
本文介绍一种基于一般型备自投装置,增加了过流保护及过负荷联切功能的多功能备自投装置,本装置可用于进线开关相互自投以及进线开关与桥开关之间自投,适用于中低压供配电系统。
关键词:多功能;备自投;过流保护;过负荷A T ype of M ul t i--Funct i on Low--V ol t age Pow er A ut om at i c Suppl y D evi ceZhou M i ng W u H ha o W ang脚i ang(D epar t m ent of I n f or m at i o n and El e ct r oni c E ngi nee r i ng,C hi na U ni ver s i t y of M i ni ng and Technol ogy,B ei j i ng100083)A b st r a ct Pow er A ut om at i c Sup pl y D evi ce is a aut om at i c sa f et y dev i ce c o m m onl y us ed i npow er s ys t em,w hi ch hav e been w i del y appl i ed i n pow er pl a nt s,subs t at i ons and di st r i but i on ne t w or ks.B as ed on t he gener al Pow er A ut om at i c Supp l y D ev i ce,t hi s paper i nt r oduce a new t y pe of PA S D,i ncr eas i ng ov e r-c u r r ent prot ect i on and over-l oad prot ect i on.Thi s dev i ce can be s u ppl i ed be t w ee ns w i t ches us ed i n en t er i ng-l i ne,an d be t w ee n s w i t ches use d i n ent er i ng—l i ne and bri dge-sw i t che s,i t appl i es t o t he l ow—vol t a ge pow er s uppl y syst e m.K e y w or ds:m ul t i—f unct i on:pow er aut om at i c s uppl y devi ce;over-cur rent pr o t ect i on;ov er-l o ad prot ect i on1引言现的新功能。
备用电源自动投入装置(APD)
一、 APD装置的作用、类型 二、对APD装置基本要求★ 三、典型APD装置接线分析★
作业
1
备用电源自动投入装置(reserve-
source auto-put-into device),
备 简称为APD装置
自
概念(作用):当工作电源的电压消
投 失时,备用电源由自动装置自动而迅速
装 地投入工作,以保证供电连续性的自动
R
KA1 KA2 KCF3
QF3
KCF3 U KO3
熔断器
APD监视 与闭锁
APD投入与 Q 瞬时过电流 F
3
防跳 控
手控合
制 跳闸信号
回
14 15 HR3
16 13
6
7
KCF3
+WO
KO1 KO2
KCF3
I
QF3
YO1
KO1
YO2
KO2
YR3 -WO
合闸信号 路
手控跳 自动跳
合闸电源 与熔断器 QF1合闸回路 QF2合闸回路
4
4. 答辩汇报PPT制作
4.1 答辩汇报PPT封面 制作
PPT封面制作
毕业设计答辩汇报PPT的 设计,既可以利用网络下 载以选择合适的模板,也 可以自行设计个性化PPT 版式。无论选择何种方式 ,都需要考虑答辩PPT的 展示效果,切忌使用单调 的白底黑字,而应进行必 要的艺术设计。
4. 答辩汇报PPT制作
KO3
YO3
KO3
QF3合闸回路
14
作业
1。备用电源自动投入装置的动作条件和动作 顺序各是什么?
2。读图8.8.2,回答: ①简述备自投的动作过程。 ② KV1、KV2接点串联的目的是什么? ③ 是如何实现只动作一次的?
TW581低压备自投装置
1、 T W581系列低压备自投装置概述TW581系列低压备自投装置采用32位平台,4寸彩屏友好界面设计,实时显示一次系统图及相关模拟量、开关量数据,集成电压测量/显示、数字输入/输出与网络通讯功能。
具有显示直观、操作简单及易维护优点。
主要用于690V 以下配电系统对主备电源进行迅速可靠的切换,确保生产供电的可靠。
内嵌PLC 模块,具有多种逻辑功能选择,可根据现场运行调节各种时间参数,满足不同场合的需求。
TW581低压备自投装置可安装在配电系统内的不同位置,可以应用在电力系统、工矿企业、公用设施、智能大厦、铁路的低压配电系统中。
通过其标准的RS-485通讯接口实现数据的远方管理功能。
2、TW581系列低压备自投装置型号及应用范围产 品 型 号功 能 描 述TW581J: 两进线单母线不分段(双电源)主备自投自复、主备自投不自复及两进线互为备用(采两进相电压及计算两进线相位差、压差)TW581U:两进线单母线不分段(带并列) 主备自投自复、主备自投不自复及两进线互为备用(采两进相电压及计算两进线相位差、压差,带并列运行闭锁回路)TW581K: 一进线+发电机(单母线不分段) 发电机自投、进线自复或进线自投自复(采进线电压+发电机电压) TW581M:两进线一联络备自投(单母线分段)自投自复、自投不自复、进线互投(采两进线相电压及计算相位差、压差)TW581R: 两进线一联络(单相自投自复模块)上电进线自投、分段自投,进线自投不自复及自投自复(适用于单相电源要求高场合,比如应急照明,防灾电源。
采两进线相电压) TW581T:两进线一联络带备用电源 自投自复、自投不自复、进线互投,备用电源自投自复(采两进线电压+备用电源电压)TW581E:一进线一联络+发电机 自投自复、自投不自复、发电机自投自复(采进线电压+发电机电压) TW581P: 两进线一联络(单母线分段)自投自复、自投不自复、手动,支持远程、就地模式及输出当前工作模式(采两进线相电压及计算相位差、压差),适用铁路系统备自投。
浅谈低压母联备自投装置的应用
论文赏析:浅谈低压母联备自投装置的应用希望本文对众旺友的学习有所帮助。
电力系统中因为故障或其他原因工作电源消失以后,能自动将备用电源迅速投入工作,令用户能尽快恢复供电的自动控制装置,简称备自投装置。
备自投装置是电力系统中为了提高供电可靠性而装设的自动装置,对提高多电源供电负荷的供电可靠性,保证连续供电有着重要作用。
1 备自投原则(1)备自投装置必须在失去工作电源且备用电源正常投入情况下保证可靠动作;当备用电源不满足电压条件时,备自投装置可靠不动作。
(2)工作电源的母线失压时,必须进行工作电源无流检查,才能启动备自投装置,以防止电压互感器二次电压断线造成失压,引起备自投装置误动。
(3)工作电源确实断开后,备用电源才允许投入。
工作电源失压后,无论其进线断路器是否断开,即使已经测量其进线电流为零,还是要先断开断路器,并确认该断路器确已断开后,才能投入备用电源,这是为了防止将备用电源投入到故障元件上,扩大事故,加重设备损坏程度。
(4)备自投装置自动投入前,切除工作电源的断路器必须经过延时,经延时切除工作电源进线断路器,是为了躲过工作母线引出线故障造成的母线电压下降。
此延时时限应大于最长的外部故障切除时间。
(5)各自投装置只允许动作一次。
当工作电源失压,备自投装置动作后,若继电保护装置再次动作,又将备用电源断开,说明可能存在永久故障。
因此,不允许再次投入备用电源,以免多次投入到故障元件上,对系统造成不必要的冲击和更严重的事故。
(6)手动断开工作回路时,各自投装置可靠不动。
2 低压母联备自投装置原理2.1 典型接线典型接线图如图1所示。
------2.2 运行方式介绍正常情况下,1 、2 变均运行,1DL、2DL、1GL、2GL均处于合闸状态,备自投装置3DL处于断开位置,1 变为I段母线所属设备供电,2 变为II段母线所属设备供电。
2.3 备投逻辑I段母线失电,跳开1DL;在II段母线有压的情况下,合3DL;II段母线失电,跳开2DL,在I段母线有压的情况下,合3DL;1DL或2DL偷跳时,合3DL保证正常供电。
备自投装置
备自投装置备自投的定义对具备双电源或多电源供电的变电站或设备,当工作电源因故障被断开以后,能自动而迅速地将备用电源投入工作,保证用户连续供电的装置即称备用电源自动投入装置。
简称备自投装置。
是指在电力网中发生故障或出现异常运行时,为确保电网安全与稳定运行,起控制作用的自动装置。
如自动重合闸、备用电源或备用设备自动投入、自动切负荷、低频和低压自动减载、电厂事故减出力、切机、电气制动、水轮发电机自起动和调相改发电、抽水蓄能机组由抽水改发电、自动解列、失步解列及自动调节励磁等。
装设备自投装置的基本条件有两个以上的电源供电,其工作方式为1、一个作为主供电源,另一个为备用电源;(明备用)2、两个电源各自带部分负荷,互为备用,(暗备用)备自投的作用在变电站,备自投装置保证在工作电源故障退出后能够继续获得电源,迅速恢复变电站供电,有效提高电网供电可靠性。
装设备自投装置的情况1、具有备用电源的发电厂厂用电源和变电所所用电源;2、由双电源供电,其中一个电源经常断开作为备用的电源;3、降压变电所内有备用变压器或有互为备用的电源;4、有备用机组的某些重要辅机。
对备自投的要求1、应保证在工作电源和设备断开后,才投入备用电源和备用设备。
2、工作电源或设备上的电压不论何种原因消失,除有闭锁信号外,备自投均应动作。
3、备自投装置应能保证只动作一次。
4、若电力系统内部故障使工作电源和备用电源同时消失时,备自投装置不应动作。
5、发电厂用备自投装置除满足上述要求,还应符合∶5.1、当一个备用电源同时作为儿个工作电源的备用时,如备用电源已代替一个工作电源后,另一工作电源又被断开,必要时,自动投入装置仍能动作。
5.2、有两个备用电源的情况下,当两个备用电源为两个彼此独立的备用系统时,应装设各自独立的自动投入装置;当任一备川电源能作为全厂各工作电源的备用时,自动投入装置应使任一备用电源能对全厂各工作电源实行自动投入。
5.3、自动投入装置在条件可能时,宜采用带有检定同步的快速切换方式,并采用带有母线残压闭锁的慢速切换方式及长延时切换方式作为后备条件不允许时,可仅采用带有母线残压闭锁的慢速切换方式及长延时切换方式。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1、 T W581系列低压备自投装置概述TW581系列低压备自投装置采用32位平台,4寸彩屏友好界面设计,实时显示一次系统图及相关模拟量、开关量数据,集成电压测量/显示、数字输入/输出与网络通讯功能。
具有显示直观、操作简单及易维护优点。
主要用于690V 以下配电系统对主备电源进行迅速可靠的切换,确保生产供电的可靠。
内嵌PLC 模块,具有多种逻辑功能选择,可根据现场运行调节各种时间参数,满足不同场合的需求。
TW581低压备自投装置可安装在配电系统内的不同位置,可以应用在电力系统、工矿企业、公用设施、智能大厦、铁路的低压配电系统中。
通过其标准的RS-485通讯接口实现数据的远方管理功能。
2、TW581系列低压备自投装置型号及应用范围产 品 型 号功 能 描 述TW581J: 两进线单母线不分段(双电源)主备自投自复、主备自投不自复及两进线互为备用(采两进相电压及计算两进线相位差、压差)TW581U:两进线单母线不分段(带并列) 主备自投自复、主备自投不自复及两进线互为备用(采两进相电压及计算两进线相位差、压差,带并列运行闭锁回路)TW581K: 一进线+发电机(单母线不分段) 发电机自投、进线自复或进线自投自复(采进线电压+发电机电压) TW581M:两进线一联络备自投(单母线分段)自投自复、自投不自复、进线互投(采两进线相电压及计算相位差、压差)TW581R: 两进线一联络(单相自投自复模块)上电进线自投、分段自投,进线自投不自复及自投自复(适用于单相电源要求高场合,比如应急照明,防灾电源。
采两进线相电压) TW581T:两进线一联络带备用电源 自投自复、自投不自复、进线互投,备用电源自投自复(采两进线电压+备用电源电压)TW581E:一进线一联络+发电机 自投自复、自投不自复、发电机自投自复(采进线电压+发电机电压) TW581P: 两进线一联络(单母线分段)自投自复、自投不自复、手动,支持远程、就地模式及输出当前工作模式(采两进线相电压及计算相位差、压差),适用铁路系统备自投。
TW581N:两进线一联络(单母线分段)自投手复、自投自复、手动(手投手复),采两进线相电压及计算相位差、压差。
TW581G: 两进线一联络带发电机自投自复、自投不自复、发电机自投自复(采两进线相电压+发电机相电压及计算相位差、压差)TW581I:两进线一联络(单母线带母联电流)自投自复、自投不自复及手动合环(采两进线相电压电压+母联电流及计算相位差、压差)TW581B:两进线一联络(单母线带并列) 自投自复、自投不自复及手动合环(采两进线相电压电压及计算相位差、压差),带并列运行闭锁回路。
TW581F:两进线+发电机(单母线不分段带发电机)自投自复、自投不自复及发电机自投自复(采两进线电压+发电机电压)TW581Y:两进线+发电机+ATS 自投自复、自投不自复及ATS联动发电机自投自复(采两进线电压+ATS 输出电压)TW581S:五合三备自投(三进线,两联络) 三进线两联络自投自复、自投不自复(采两进线电压+备用电源电压)TW581D:4寸彩屏人机界面 可以自动识别TW581备自投型号,自动显示相应的界面3、TW581系列低压备自投装置主要特点● TW581系列低压备自投装置是针对低压配电系统设计,超小外型尺寸,适用于GCK、GCS、GGD、MNS等各种抽出式(包括1/4抽屉)、固定式及混合式的柜型安装。
具有方便安装、布局合理、维护方便、节约电缆、安全可靠等多种优点。
● 配合大视域4寸彩屏液晶显示终端,友好的人机界面,可直接监视设备运行状态、运行参数,以及修改定值和参数。
● 全面采用嵌入式SOC(System On Chip 片上系统)设计、DSP(Digital Signal Processing数字信号处理 )技术和冗余现场。
总线技术,交流采样采用优化全波FFT(Fast Fourier Transform 快速傅立叶变换)技术,软件采用模块化、高抗干扰设计。
● 内嵌PLC模块,具有多种备自投逻辑功能,用户可设定各种时间参数,充分满足现在电源切换需求。
● 手动模式下装置支持软件手动操作逻辑判断,防止手动错误操作引起的线路并列故障(部分型号支持)。
● 装置电源、通讯状态、工况、告警均有LED指示,方便检测、维护系统。
● 具有多达4路电源的电压采集、14路的开入量采集和最多配置10路开出量的控制。
● 上电自投和充电过程可以选,方便用户根据自己的情况设置。
● 可与SIEMENS、SCHNEIDER、GE、AB等多种品牌的PLC联网;也可与KINGVIEW、FIX、WinCC、Intouch等软件组网。
4、TW581系列低压备自投功能配置表表一型号 功能 TW581J TW581U TW581K TW581M TW581R TW581T TW581E TW581P控 制 功 能 人机界面设置逻辑分段自投 √ √ √ √ √ 进线自投 √ √ √ √ √ √ √ √ 进线自复 √ √ √ √ √ √ √ √ 发电机自投自复√ √ 备用电源自投自复√上电自投充电过程√ √ √ √ √ √ √ √ 旋钮选择自动/手动 √ √ √ √ √ √ √自投手复自投自复手动模式√ 并列/合环 √测 量 功 能 1进线(主)三相电压三相电压三相电压三相电压单相电压三相电压三相电压三相电压 2进线(备)三相电压三相电压三相电压单相电压三相电压三相电压 备用电源 线电压相位/压差 √√√√√发电机三相电压三相电压电流选配输出 输出控制 6路 6路 6路 6路 6路 8路 6路 6路 报警输出选配4路选配4路选配4路选配4路选配4路选配2路选配4路选配4路 并列合闸闭锁接点√输入 开关量路数 14路 14路 14路 14路 14路 14路 11路 14路 手动按钮输入逻辑二合一二合一三合二三合二三合二事件 事件记录 √ √ √ √ √ √ √ √ 实时时钟 √ √ √ √ √ √ √ √通讯RS-485MODBUS-RTU√ √ √ √ √ √ √ √显示屏TW581D选配 选配 选配 选配 选配 选配 选配 选配表二型号 功能 TW581N TW581G TW581I TW581B TW581F TW581Y TW581S控 制 功 能 人机界面设置逻辑分段自投 √ √ √ √ √ 进线自投 √ √ √ √ √ √ √ 进线自复 √ √ √ √ √ √ √ 发电机自投自复√ √备用电源自投自复√ √ 上电自投充电过程√ √ √ √ √ √ √ 旋钮选择自动/手动 √ √ √ √ √ √ 自投手复自投自复手动模式√ √并列/合环 √ √测 量 功 能1进线(主)三相电压三相电压三相电压三相电压单相电压线电压 线电压 2进线(备)三相电压三相电压三相电压三相电压单相电压线电压 线电压 备用电源 线电压 ATS输出电压 线电压相位/压差 √ √ √发电机 线电压 线电压电流选配母联电流输出 输出控制 6路 8路 6路 6路 6路 8路 6路 报警输出选配4路选配2路选配4路选配4路选配4路选配2路选配4路 并列合闸闭锁接点√输入 开关量路数 14路 14路 14路 14路 14路 14路 10路 手动按钮输入逻辑三合二事件 事件记录 √ √ √ √ √ √ √ 实时时钟 √ √ √ √ √ √ √通讯RS-485MODBUS-RTU√ √ √ √ √ √ √显示屏TW581D选配 选配 选配 选配 选配 选配 选配5、TW581系列低压备自投硬件配置(1)备自投本体装置(导轨安装或安装板平面安装)(2)4寸彩色中文液晶显示设置面板(3)显示面板和本体通讯线6、TW581系列低压备自投装置技术参数表工作环境常温度 -10℃~50℃极限温度 -20℃~60℃存储温度 -40℃~85℃相对湿度 5%~90%大气压力 60kPa~110kPa工作电源电压范围 交直流85V~265V频率范围 40Hz~60Hz正常功耗 <2W输入保险 0.2A隔离耐压 2000V交流电压回路额定电压 380V/100V功率消耗 <0.3VA测量范围 0~1.2Un测量精度 0.5级过载能力 1.2Un连续工作隔离耐压 2000V开关量输入回路输入方式 干接点输入电源方式 装置内部提供电源隔离耐压 2000V继电器输出回路分断能力 10A/250VAC 10A/30VDC 隔离耐压 2000V 绝缘性能绝缘电阻各电气回路之间>20MΩ各电气回路对地>20MΩ工频耐压各电气回路之间2KV/50Hz 1Min各电气回路对地2KV/50Hz 1Min冲击电压各电气回路之间1.2/50μs, 5000V各电气回路对地1.2/50μs, 5000V 耐湿热 遵循GB/T 2423.9-2001电磁兼容静电放电符合GB/T 14598.14-1998严酷等级Ⅳ级射频电磁场符合GB/T 14598.9-2002严酷等级Ⅲ级快速瞬变符合GB/T 14598.10-1996严酷等级Ⅳ级脉冲群符合GB/T 14598.13-1998严酷等级Ⅲ级浪涌冲击符合GB/T 17626.5-1999严酷等级Ⅲ级机械性能振动试验符合GB/T 11287-2000严酷等级Ⅰ级冲击试验符合GB/T 14537-1993严酷等级Ⅰ级碰撞试验符合GB/T 14537-93严酷等级Ⅰ级7、TW581系列低压备自投装置电源过流保护浪涌保护安装方法本体装置盘面安装选择合适的地方攻两个直径备自投本体装置,用螺钉将装置本体装置导轨安装在配电盘上安装35mm 燕尾导显示面板安装柜门上按照显示面板尺寸大圆孔后,用产品自带的不锈的DB9母头,通讯线的MID8人机界面安装尺寸开孔图装置安装及尺寸电源过流保护建议在装置电源处加入1A的保险丝或空开。
浪涌保护如果在电力质量比较差的地区使用本产品,建议在电源回路安装浪涌抑止保护器以防雷击。
个直径是4mm 个螺钉安装孔(孔距参考安装尺寸图),将装置固定在配电盘上。
燕尾导轨,将本体装置卡放在燕尾导轨上。
板尺寸图开孔要求开两个两个直径3mm 小圆孔,一个直径的不锈钢螺丝固定显示面板。
通讯专用线的DB9头插入接口插入显示面板MID8母口。
电源),取出TW581个直径18mm 的头插入本体装置本体装置尺寸开孔图。
