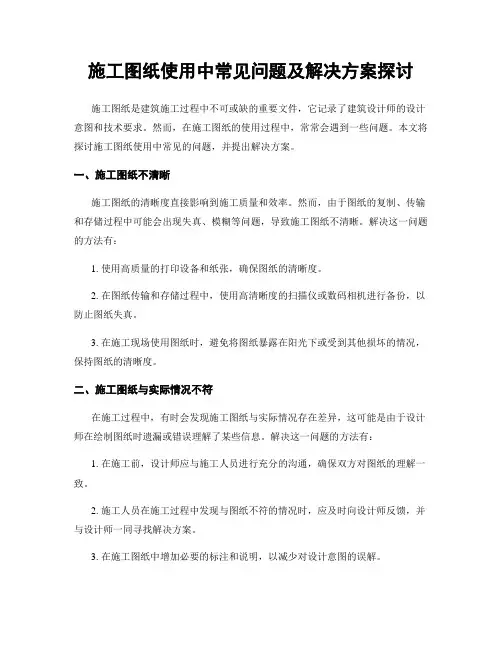

施工图纸使用中常见问题及解决方案探讨

施工图纸使用中常见问题及解决方案探讨施工图纸是建筑施工过程中不可或缺的重要文件，它记录了建筑设计师的设计意图和技术要求。

然而，在施工图纸的使用过程中，常常会遇到一些问题。

本文将探讨施工图纸使用中常见的问题，并提出解决方案。

一、施工图纸不清晰施工图纸的清晰度直接影响到施工质量和效率。

然而，由于图纸的复制、传输和存储过程中可能会出现失真、模糊等问题，导致施工图纸不清晰。

解决这一问题的方法有：1. 使用高质量的打印设备和纸张，确保图纸的清晰度。

2. 在图纸传输和存储过程中，使用高清晰度的扫描仪或数码相机进行备份，以防止图纸失真。

3. 在施工现场使用图纸时，避免将图纸暴露在阳光下或受到其他损坏的情况，保持图纸的清晰度。

二、施工图纸与实际情况不符在施工过程中，有时会发现施工图纸与实际情况存在差异，这可能是由于设计师在绘制图纸时遗漏或错误理解了某些信息。

解决这一问题的方法有：1. 在施工前，设计师应与施工人员进行充分的沟通，确保双方对图纸的理解一致。

2. 施工人员在施工过程中发现与图纸不符的情况时，应及时向设计师反馈，并与设计师一同寻找解决方案。

3. 在施工图纸中增加必要的标注和说明，以减少对设计意图的误解。

三、施工图纸缺乏详细信息有时，施工图纸中可能会缺乏一些关键的详细信息，如材料规格、施工工艺等，这给施工过程带来了困扰。

解决这一问题的方法有：1. 设计师应在绘制图纸时尽量提供详细的信息，以便施工人员准确理解和执行。

2. 施工人员在施工前应对图纸进行仔细研究，如有疑问应及时与设计师沟通，确保对图纸的理解准确。

3. 施工人员可以根据自身经验和专业知识，对缺乏详细信息的图纸进行合理推测，并与设计师协商确定最佳解决方案。

四、施工图纸更新不及时在施工过程中，设计师可能会对图纸进行修改和更新，但这些修改和更新可能没有及时传达给施工人员，导致施工偏离原设计意图。

解决这一问题的方法有：1. 设计师在对图纸进行修改和更新时，应及时通知施工人员，并提供最新的图纸。

机械设计图纸中常见问题

设计图纸中常见问题
技术要求
1 零件命名中使用“上下左右”等定向用语 2 相同的零件相同的加工方法，但所取得未注公差要求不同。 3 技术要求描述不规范。在焊接要求的描述不够规范。 4 总成技术要求与零件的技术要求不一致（如零件要求低于总成要求） 5 GB/T 4458.4第3.2条中规定“图样中（包括技术要求和其他说明）的
尺寸，以毫米为单位时，不需标注单位符号（或名称），如采用其他单位，则相应的单位符号。 6 性能要求不完整，如密封性试验无试验时间。清洁度的杂质重量、最大颗粒度 7 用词错误如“泄露”、“皱折”、“清淅”、“园角”；注意计量单位的大小写
设计图纸中常见问题
件号栏更改栏
1 版本已更改，应去掉原图号。 2 零件的标识与件号栏中不一致。 3 栏中的原件号应改为原图号 1 产品更改在更改栏中未作记录。
4459.1） 7 在视图中的标识未注明位置或在技术要求未描述标识的要求如：字体，字号、
打印方式、凹凸的深度） 8 剖视图的画法。（配置在剖切符号延长线上的不对称移出断面不必标注字母，
不配置在剖切符号延长线上的对称移出断面，以及按投影关系配置的移出断面，一般不必标注箭头。配置在剖切线延长线上的对称移出断面，不必标注字母和箭头。） 9 同一视图，不同局部结构的表示方法（Q/ZYL 00.13） 10 不完全标注：当对称机件的图形只画出一半或略大于一半时，尺寸线应略超过对称中心线或断裂处的边界，此时仅在尺寸线的一端画出箭头（GB/T 4458.4第4.2.5条）。
3 讨论：总成外形尺寸的标注。A 特性尺寸；B 装配尺寸（配合尺寸，相对位置尺寸）；C 外形尺寸；D 安装尺寸；E 其他重要尺寸。应考虑其装配要求、检验要求；使用要求。
4 图中的参数与件号栏中的参数不对应。 5 粗糙度的标注方式。表面粗糙度对着加工面，并应注意选择精度。 6 绘制不穿通的螺孔时，应将钻孔深度与螺纹部分的深度分别画出（GB/T

100个现场常见图纸及施工问题优秀技术负责人必备

100个现场常见图纸及施工问题优秀技术负责人必备这100个问题,在施工现场，设计和施工需要充分沟通，才能真正在安全、质量、进度及成本管理上等把握主动！一、结构专业的设计或施工问题部门、专业间配合类存在问题1：女儿墙、沉厕管井侧墙、屋面天窗壁等，大多是在钢筋混凝土板上为砌筑的砖或砌块墙体，砌体和混凝土两种不同材料界面处易形成裂缝，造成漏水。

解决措施：所有建筑要求做泛水处，均采用现浇混凝土泛水,泛水高度如建筑无特定要求的，按200高。

存在问题2:梁与板混凝土强度等级不同，施工不便。

解决措施：同时浇筑的梁、板混凝土强度等级应一致。

存在问题3：地下室后浇带要在至少60天后方可浇筑，但地下室外墙的防水及基坑回填工程却需要先行施工，如何处理。

解决措施：地下室外墙后浇带处,在外侧设一通高预制钢筋混凝土板,该板置于地下室外墙防水层内侧，建筑设计需考虑该处的防水做法,结构设计需考虑该板在后浇带尚未浇筑前用于拦挡回填土。

存在问题4：有些墙垛的尺寸太小，不便于砌筑且质量不宜保证.解决措施：与混凝土墙、柱相连的墙垛尺寸≤120×120或某一边长小于120时，采用现浇混凝土墙垛。

现浇混凝土楼板裂缝类存在问题5：屋面板混凝土强度等级偏高，易产生裂缝而漏水.解决措施:屋面结构混凝土强度等级尽可能≤C25级。

存在问题6：地下室底板混凝土强度等级偏高，易产生裂缝而漏水。

解决措施：施工周期较长的大体积混凝土(如地下室底板、外墙等），设计时宜考虑混凝土的后期强度，可采用不少于60天龄期的混凝土强度。

存在问题7：地下室底板及侧墙后浇带新旧混凝土界面处易产生裂缝，经常出现渗漏。

解决措施：后浇带接缝处应做成企口；主筋在后浇带处按断开处理；采用膨胀止水带.存在问题8：现浇混凝土板内预埋PVC电管时，混凝土板经常沿管线出现裂缝。

解决措施：钢筋混凝土板中预埋PVC等非金属管时，沿管线贴板底（板底主筋外侧)放置300宽φ1.0×10×10钢丝网片。

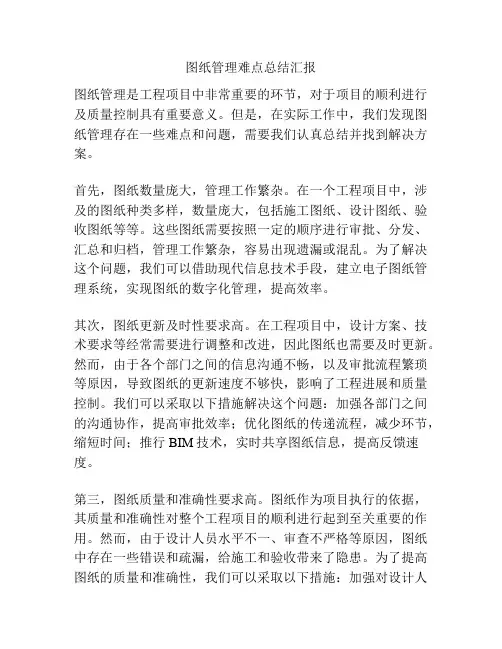

图纸管理难点总结汇报

图纸管理难点总结汇报图纸管理是工程项目中非常重要的环节，对于项目的顺利进行及质量控制具有重要意义。

但是，在实际工作中，我们发现图纸管理存在一些难点和问题，需要我们认真总结并找到解决方案。

首先，图纸数量庞大，管理工作繁杂。

在一个工程项目中，涉及的图纸种类多样，数量庞大，包括施工图纸、设计图纸、验收图纸等等。

这些图纸需要按照一定的顺序进行审批、分发、汇总和归档，管理工作繁杂，容易出现遗漏或混乱。

为了解决这个问题，我们可以借助现代信息技术手段，建立电子图纸管理系统，实现图纸的数字化管理，提高效率。

其次，图纸更新及时性要求高。

在工程项目中，设计方案、技术要求等经常需要进行调整和改进，因此图纸也需要及时更新。

然而，由于各个部门之间的信息沟通不畅，以及审批流程繁琐等原因，导致图纸的更新速度不够快，影响了工程进展和质量控制。

我们可以采取以下措施解决这个问题：加强各部门之间的沟通协作，提高审批效率；优化图纸的传递流程，减少环节，缩短时间；推行BIM技术，实时共享图纸信息，提高反馈速度。

第三，图纸质量和准确性要求高。

图纸作为项目执行的依据，其质量和准确性对整个工程项目的顺利进行起到至关重要的作用。

然而，由于设计人员水平不一、审查不严格等原因，图纸中存在一些错误和疏漏，给施工和验收带来了隐患。

为了提高图纸的质量和准确性，我们可以采取以下措施：加强对设计人员的培训和考核，提高设计水平和工作质量；设立专门的图纸审查人员，对图纸进行严格审查；加强图纸的备份和保管，以防丢失或损坏。

第四，图纸传递过程中易出现信息丢失或传达不清。

由于图纸的传递是一个多环节、多人参与的过程，信息的传达容易出现失误或不清晰的情况，导致工期延误和质量问题。

为了解决这个问题，我们可以建立图纸传递的标准化流程，明确每个环节的责任和要求；加强沟通和协作，确保信息的准确传达；使用专业的图纸传递工具，比如扫描仪、电子邮件等，提高信息传递的效率和准确性。

综上所述，图纸管理存在的难点主要包括图纸数量庞大、图纸更新及时性要求高、图纸质量和准确性要求高，以及图纸传递过程中易出现信息丢失或传达不清等问题。

设计施工图纸时需要注意的问题

设计施工图纸时需要注意的问题设计施工图纸时需要注意哪些问题？下面为大家解答。

一、准备工作平、立、剖设计时候需要注意的问题1。

1拿到图纸后首先要阅览整套建筑图纸，了解建筑师的设计意图；1。

2其次是要了解图纸具体要做那些东西，是否有特殊造型，其主体结构是怎样，是否需要增补钢结构等.1.3熟悉整套图纸,要知道需要设计的幕墙范围及幕墙类型.1。

4碰到不清楚的结构问题应该及时提出疑问，便于设计顺利进行.例如：(1)建筑图和效果图的外观效果不符，建筑图与结构图不符,碰到此类问题，必须记下来并告诉甲方.看怎么解决.(2）由于业主的原因，设计院定不下方案或修改方案多次，使得提供的原始图纸不全或不一致，碰到这类情况处理与第(1)点一样.二、开始设计（一)大图设计时需要注意问题首先：根据工程的基本情况和主体结构来进行结构计算。

其次:根据计算结果确定幕墙的分格、面板进出结构距离、主材材质，及与主体的连接方式(是单支座连接还是双支座连接)。

最后:根据结构计算、确定幕墙分格及主龙骨大小可以开始做图。

(二）图框准备、图纸目录及图纸分层第1页共12页图框：首先做好图框,根据以往经验编制一施工图目录。

需注意工程名称、设计单位名称和设计日期要写清楚，每修改一次必须写上修改日期,便于以后查找。

目录：按平、立、剖、大样、钢结构、龙骨布置、节点、埋件图等次序排列。

图层：必须按不同饰面材料分不同的图层，以提高效率便以修改。

平面设计时要注意的问题（1)分格必须准确,这影响到以后设预埋件或后补埋件定位的准确性，把该考虑的问题全部考虑清楚，尽量做到一步到位;（分格尽量与建筑图中的分格保持一致，如果建筑图中的分格不符合实际情况,在满足结构计算的情况下，可以适当的调整,但必须保持原建筑外观效果)(2)幕墙面与结构面进出距离要表示准确清楚；（最好是从塔楼标准层开始往上下作每层的图纸,因为同一幅幕墙主龙骨是上下贯通的,这样主龙骨位置定下来，那么根据结构进出，就可以定下幕墙装饰面的位置。

设计中的重点、难点及关键技术问题的把握控制及相应措施

设计中的重点、难点及关键技术问题的把握控制及相应措施第一篇：设计中的重点、难点及关键技术问题的把握控制及相应措施设计中的重点、难点及关键技术问题的把握控制及相应措施在本项目的设计重点问题的决策上，充分听取甲方意见，在规范许可范围内尽量满足甲方要求，做到：分析问题不主观、解决问题不拖延、修改方案不厌烦、承担责任不推诿。

公司成立了专门针对本次项目的项目小组，在设计的重点问题中集合各个专业，会同甲方，施工方等进行磋商力求设计出高质高量的工程项目设计。

针对本项目的难点技术：1）与甲方、施工方紧密配合，因地制宜分析、修改、补充设计，提出合理化建议。

作为施工预先控制，现场人员将及时协助甲方、监理、施工单位，制定、审查施工方案，尤其在土方造型，苗木种植等难点和部位一定到场协助。

而且，从保证质量的前提出发，尽量提供在类似工程中的有效经验，为加快施工进度提供技术服务。

2）施工期间与监理和施工单位搞好团结协作，在不违反国家规范，不降低工程标准，不影响工程质量的前提下，积极采纳合理化建议，努力降低工程造价，配合各方做好质量控制、进度控制和投资控制。

3）不按设计图纸进行施工的，一旦发现问题及时向甲方反馈，若遇影响工程的重大技术问题及时向甲方提交备忘录。

4）施工交底前，作好全部设计工作的完善和修改工作，并派出项目负责人、项目主管经理及各专业负责人参加交底。

设计施工交底包括对施工图设计交底、加工及安装技术交底，负责将设计内容、设计意图、设计中技术要点向甲方和施工方作详尽介绍，并认真听取甲方及施工方对设计提出的问题，作好记录，并做出合理准确答复，形成纪要。

5）变更设计（a）.施工阶段发生的变更设计及设计原则、工程规模、设计标准等较重大的设计变更，必须经过甲方、工程监理方、设计方、施工方四主方召开会议讨论研究，做出决议，进行变更设计。

上述情况的变更若属设计方或甲方原因，我院将免费对图纸进行修改。

我院所发出的变更通知单均加盖出图专用章。

机械加工图纸标注法以及常见问题和要求

1、机械制图国标的规范及事例 2、图纸尺寸标注经常出现的问题以及应注意事项 3、生技图纸审核要求
5 、图线（GB/T17450-1998）
图线分粗、细两种，细线宽度约为d/2。图线宽度的推荐系列为：0.18，0.25，0.5，0.35， 0.5，0.7，1，1.4，2mm。
在同一图样中同类图线的宽度应基本一致，虚线、细点划线及双点划线的线段长度和间隔应各自大致相等。图线之间相交、相切都应以线段相交或相切。若各种图线重合，应按粗实线、点划线、虚线的先后顺序选用线型。
加工面和非加工面只有一个尺寸相联系是合理的。
铸件毛坯尺寸标注分析
典型零件尺寸标注及分析
错误
正确
冲压件尺寸标注分析
该件是冲压零件,为了便于设计压模及便于检验,在标注尺寸时应直接注出其实际表面的尺寸,而不应注中心线的尺寸。
倒角大小×倒角度数°这是规定的标法，当倒角度数为45°时，可简化标为C倒角大小，所以说2×45°可简化为C2，也就是说2×45°与C2的标注是一个意思, 这是零件的一种工艺结构。在GB/T4458.4-2003《机械制图尺寸注法》中关于倒角5.9条是这样规定的：
用它们作尺寸界线。
2、尺寸线：表示尺寸的度量方向。
（1）线型：用细实线单独画出。（2）表示方法：不能用其他图线代替，也不得与其他图线重合或画在其他
图线的延长线上，尺寸线与所标注的线段平行。（注意与尺寸界线的区别）
三、工程图的尺寸标法及注意事项
应用举例：分析图中尺寸标注错误，并正确标注
分析：主要考察尺寸线与尺寸界线的区别。尺寸线不能用其他图线代替，也不得与其他图线重合或画在其他图线的延长线上，尺寸线与所标注的线段平行,而尺寸界线由图形的轮廓线、轴线或对称中心线处引出，也可直接利用它们作尺寸界线。 3、尺寸线终端

施工技术图纸控制要求

施工技术图纸控制要求协议书甲方：（填写甲方名称及地址）乙方：（填写乙方名称及地址）鉴于甲方拟委托乙方进行相关施工项目，为确保施工的质量和进度，双方经过友好协商达成一致，签署本施工技术图纸控制要求协议。

一、施工技术图纸控制要求1. 甲方应准备、提供施工技术图纸，包括但不限于建筑图纸、结构图纸、给排水图纸、电气图纸等。

乙方应根据这些图纸进行施工。

2. 甲方应确保施工技术图纸的准确和完整，乙方有权在施工前审查并确认图纸内容。

3. 乙方在施工过程中如有发现施工技术图纸存在错误或不合理之处，应及时与甲方沟通，甲方应积极配合并作出相关修订。

4. 甲方负责监督乙方对施工技术图纸的正确使用和实施，确保施工过程符合技术要求。

5. 乙方在使用施工技术图纸时，应严格按照图纸要求进行施工，不得随意更改或偏离图纸的设计意图。

6. 乙方如需修改或调整施工技术图纸，应按照相关程序提出变更申请，并得到甲方的书面同意后方可进行。

7. 双方应共同配合验收施工技术图纸的质量和进度，如发现问题应及时进行沟通和解决。

8. 如乙方在施工过程中遇到施工技术图纸不明确或存在矛盾之处，应及时向甲方反馈，并等待甲方确认后再进行施工。

9. 双方应确保施工技术图纸的保密，未经对方书面同意，不得向第三方披露或使用。

二、违约责任1. 如甲方未按照约定提供准确和完整的施工技术图纸，或未配合乙方修订图纸，甲方应承担由此引起的一切责任和损失。

2. 如乙方未严格按照施工技术图纸进行施工，或未经甲方书面同意随意更改图纸内容，乙方应承担由此引起的一切责任和损失。

三、协议的生效与解除1. 本协议自双方签字之日起生效，并在施工期内持续有效。

2. 如因不可抗力等不可预见的原因无法履行本协议，一方应及时通知对方，并在合理的时间内协商解决方式。

3. 本协议解除时，双方应互相清算，结算相关款项，并相互确认无其他未尽事宜。

四、争议解决双方如因本协议引起争议，应通过友好协商解决；若协商不成，应提交甲方所在地有管辖权的人民法院进行诉讼解决。

施工图纸质量控制要点

施工图纸质量控制要点一、符合设计要求的准备阶段在开始绘制施工图纸之前，需要进行充分的准备工作，确保图纸能够符合设计要求。

首先，需要仔细阅读设计方案和相关技术规范，了解设计要求和标准。

其次，需要与设计人员和相关专业人员进行充分的沟通和交流，明确设计意图并解决存在的问题。

只有在准备阶段做足功课，才能绘制出质量过硬的施工图纸。

二、准确的尺寸和比例关系在绘制施工图纸时，尺寸和比例关系是非常重要的。

准确的尺寸可以保证施工人员能够按照图纸上的要求进行施工，而合理的比例关系可以保证建筑物的整体外观和结构的稳定性。

因此，在绘制过程中，要仔细测量和核对各个尺寸，并根据设计要求进行比例放大或缩小。

三、明确的图例和标记规范图例和标记规范是施工图纸中必不可少的部分，它们能够帮助施工人员快速理解图纸的含义。

因此，在绘制图例和进行标记时，必须遵循明确的规范。

例如，不同类型的线条应分别标示，各种构件和设备应有相应的图标，尺寸标注应符合统一的规范等。

通过规范的图例和标记，可以提高施工效率，缩短施工周期。

四、清晰的文字描述和注释除了图例和标记外，文字描述和注释也是施工图纸中必不可少的要素。

文字描述可以进一步解释图纸上的意图和设计要求，指导施工人员进行工作。

注释可以补充一些特殊的要求或特殊的处理方法。

因此，在绘制图纸时，要选择易懂的文字，简洁明了地描述每个构件或设备的特点和要求，并在需要时进行适当的注释。

五、详尽的工程数据和材料要求在绘制施工图纸时，工程数据和材料要求是不能忽视的。

工程数据包括建筑物的荷载、层高、面积等信息，这些数据直接关系到建筑物的结构和使用性能。

而材料要求则涉及到使用的具体材料的性能和规格。

因此，在绘制图纸时，要仔细考虑这些数据和要求，确保图纸上所示的内容能够与实际工程相匹配。

六、合理的施工技术和施工顺序施工图纸不仅需要包含建筑物的结构和细节，还需要考虑到施工过程中的一些技术要点和顺序。

这是为了保证施工的顺利进行和施工效果的质量。

施工图图纸会审过程中存在的不规范现象及对策探讨

施工图图纸会审过程中存在的不规范现象及对策探讨摘要：图纸会审的深度及全面性直接影响到施工的质量、进度、成果、安全等各个方面，有着重要的作用。

本文着重探讨图纸会审过程中存在的不规范现象及对策。

关键词：施工图，会审，规范，对策Abstract: the depth and co-examination directly affect the construction of comprehensive quality, schedule, results, safety, and other aspects, and plays an important role. This paper discusses co-examination of the existence of the abnormal phenomena and countermeasures.Keywords: construction drawing, HuiShen, standard and countermeasures一、图纸会审的作用及内容施工图图纸会审是各参建单位在收到建设方施工图设计文件后，在项目开始实施前，所进行的一项技术工作会议，目的在于使施工单位、监理单位等相关参建单位熟悉设计图纸，领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并商讨解决方案，找出图纸中存在的缺陷，以利于项目的顺利展开。

图纸会审的深度及全面性直接影响到施工的质量、进度、成果、安全等各个方面，有着重要的作用，如同监理的第一次例会一样，能充分展示企业的综合实力，反应企业风貌。

通过图纸会审，各参建方对设计文件中存在的看法进行有效沟通，形成会审纪要，统一了行动纲领，既完善了设计文件内容，又明确了施工中的重点、难点，做到成竹在胸。

会审的内容为建筑、结构、安装等系列图纸。

二、施工图会审中存在的种种不规范现象虽然施工图会审很重要，当实际落实过程中日益走下坡路，不规范现象越来越普遍，具体表现在以下几个方面：1、施工、监理企业不重视。

图纸一般技术要求

一、一般技术要求：1. 未注倒角1X45°.2. 未注圆角R3.3. 锐棱倒钝.4. 发兰处理.5. 去毛刺；6. 表面镀铬.7. 表面镀锌处理8. 表面喷塑处理9. 未注尺寸公差按IT14.10. 未注形位公差按C 级11. 展开长度XXXmm注：左右对称各一件.二、焊接件：1. 焊前各板件校平.2. 焊后进行退火处理.3. 加工前整形.4. 清除飞边,焊渣,毛刺.5. 焊接牢固,不得有焊接缺陷.6. 未注焊缝高度4-5mm.三、铸件：1. 铸件不得有砂眼、气孔、缩松、夹渣等铸造缺陷；2. 箱体铸造壁厚8mm；3. 未注铸造圆角R3~5；铸造斜角5°4. 不加工面涂硝基防锈油漆.5. 清砂后退火处理（HT150、HT200，QT450-10…）6. 清砂后正火处理（ZG270~500、ZG310~570）四、锻件：1. 锻件不得有裂纹、折叠、夹层、白点、缩孔等影响使用质量的缺陷。

2. 锻件正火处理，五、通用材料：40Cr：调质处理，HB230~280，表面淬火HRC45~55；有时还有特别要求，如某某处表面氮化处理,氮化层深度0.2-0.3，硬度HV≥450.45：调质处理，HB217~255，表面淬火HRC45~50；35：调质处理，HB186~226，表面淬火HRC30~40；20CrMnTi：齿面渗碳深度0.7~1.1；齿轮整体淬火，齿面硬度HRC56~62/58~64，心部硬度HRC33~45；65Mn：热处理硬度HRC45-52.35CrMo：1. 某表面高频淬火HRC45-52.2. 调质处理HB260-285.碳素弹簧钢丝：1. 钢丝直径d=1.52. 旋向：任意。

3. 有效圈数：8.54. 总圈数：105. 卷后回火，回火温度220℃——300℃6. 两端并紧后磨平六、组装技术要求1. 组装前将箱体、各零件清洗干净.2. 组装端盖前应在端盖根部均匀涂抹密封胶；/各密封接合面及纸垫应保持清洁无油，涂密封铰，钻通的螺孔，其螺栓应粘附厌氧胶后拧紧，确保无渗油3. 组装完成后注入升油.4. 组装后应检查图示装配尺寸XX、XX、XX、XX，合格后方可进行总装.5. 轴转动灵活无卡阻，操作手柄准确无误七、焊接箱体技术要求：1. 未注焊缝均为角焊缝K=5-7mm2. 焊缝应密封可靠；3. 组焊后整形并退火处理；4. 焊后焊缝应打磨光滑；5. 全部棱角到角2X45%°；6. 组装前箱内应除锈清渣，并涂耐油防锈漆；7. 螺孔不得钻穿，以免漏油。

零件图纸通用技术要求

零件图纸技术要求
一、倒角/圆角，除图纸注明外，未注倒角大于C0.5，未注圆角小于R0.3。

如
下图所示：
目的：装配时避免划伤作业人员，并方便装配。

二、工件表面不得有划伤，重要部件的配合面（如轴、毂）表面处理后用油纸
保护。

三、除注明外，定位销孔默认线性尺寸公差IT7级，位置度公差IT8级，孔径
公差H7，孔内表面粗糙度RA1.6，图纸中不再作标注：
四、除注明外，螺纹孔、光孔默认尺寸公差±0.1mm。

这种内侧圆
角等于刀尖
圆弧半径，
并小于R0.3
外部的倒角
大于C0.5
五、使用孔表的图纸（见下图），默认线性尺寸公差IT8级，位置度公差IT9级，孔径公差H8，孔内表面粗糙度RA3.2。

图纸中不再作标注。

六、零件出厂前应自检，合格后再发货。

发货前清除干净碎屑、毛刺等杂物，做到零件表面整洁美观。

七、机加零件涂油防锈，精密面采用油纸、纱网保护防止划伤，钣金零件不得多个叠放防止挤压变形。

钣金件喷涂、镀层前应注意螺纹保护。

塑胶制品防止挤压开裂、变形。

八、螺纹孔、光孔配合面必须倒角去毛刺。

倒角C0.3-C0.5
九、未注尺寸公差GB/T1804-2000-M；
未注形位公差GB/T1184-1996-K.。

暖通专业图纸审核要点及施工常见问题答疑

暖通专业图纸审核要点及施工常见问题答疑审核要点施工前图纸审核是施工准备阶段的一项重要技术工作，是建设的根本要求。

目的是减少施工图的过失，确保工程质量和施工顺利进行，降低建设本钱。

有关各专业技术人员在接到施工图以后，应认真学习图纸，了解甲方对图纸设计的要求及相关文件，熟悉图纸的内容、要点和特点，领会设计意图，掌握工程情况，了解建筑结构，以便采取有效的施工方法和可行的技术措施。

在审核图纸时，尽量全面地发现图纸中的问题，以便设计人员对审图时所提出问题做出修改和补充。

一、建筑给排水及暖通专业与有关方面的关系1、专业设计相互之间的关系(1)给排水暖通设备与电气动力间的匹配是否合理。

(2)电气线路、管道、通风、空调的敷设位置和走向相互有无干扰，埋地管道或管道沟与电缆沟之间有无矛盾。

(3)连接设备的电气线路、控制线路、管(水、暖)路与设备的进线接管位置是否相符。

(4)水暖、电、气、风管道或线路在安装施工中的衔接部位和施工顺序是否明确。

(5)管道井的内部布置是否合理，进出管路有无矛盾。

2、给排水暖通管道安装与建筑结构的关系(1)预留、预埋位置与安装实际需要是否相符。

(2)设备根底位置、尺寸、标高是否满足管道敷设的需要。

(3)管道沟位置、尺寸、标高是否满足管道敷设的需要。

(4)建筑标高是否明确。

(5)给排水、暖通、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾。

(6)有关建筑设计，如主体结构、墙体结构门窗位置、吊顶结构、内外装修材料等与安装有无矛盾。

二、施工图审查要点现将建筑给排水、消防、暖通工程审图的几个大原那么和按图纸目录分述的要点介绍如下：1、总说明(1)设计是否符合国家有关技术政策和标准标准及?建筑工程设计文件?编制深度的规定。

(2)设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的表达，管材及接口、阀门及阀件、管道敷设、管道试压、防腐汕漆、管道及设备保温等内容。

(3)图纸资料是否齐全，能否满足施工需要。

图纸设计中常见问题

图纸上常常出现的问题一．制图常常出现的问题1.在绘图以前必定要认真阅读国家的制图标准，熟习这些标准。

图纸上的任何一个符号的标明、画法一定切合制图国家标准。

制图的比率选摘要适合，使图尽量饱满，四边留适合余量；牢记不可以大图纸上画小图，致使比率失调。

投零件图时，尽量用剖视图表示零件之间的连结关系、装置关系、地点关系，也可用虚线表示，特别带孔的零件和构造比较复杂的零件。

零件借用：假如完整借用就在明细表中写明是借用；假如不过借用一部分表示连结关系的，借用部分用双点划线画出，并标出借用件的图号。

机加工零件需注明粗拙度、倒角（倒圆）等与机加工相关的符号（要求）。

有孔（圆孔、方孔或其余形状的孔）的件应当经过俯视图、左视图或剖视图表示孔的形状及深度。

一般 A4 的图纸要用竖幅，即装订边必定是长边，且在左侧。

视图的搁置地点必定要严格依据机械制图的规定搁置，假如搁置的地点不切合机械制图的规定，必定要注明是向视图或其余视图。

有孔的地方应当加中心线；对称图形也应当加中心对称线。

保证三视图对应，（特别改正的时候三个视图都要对应改正）。

在能够表达清楚的基础上，尽量不要出现剩余视图。

技术要求应联合实质加工工艺状况填写。

带有装订边的A4 图纸的标题栏必定要在图纸的下方，左侧是装订边（长边）。

绘图比率必定要选择国家标准的比率，不可以自定比率，如1:,1:8 等都不切合国标。

图的名称必定要一致，哪怕是差一个字也不可以，一定做到在全部文件中（零件图、装置图、汇总表等）完整一致。

二．尺寸标明时应注意的问题1. 尺寸必定不可以关闭（技术图除外）。

2.尺寸标明不该当少，也不该当重复，即不多许多，零件图上一般包含：定形尺寸 +定位尺寸 +整体尺寸。

比如：钢板厚度在资料标准中表现了，尺寸标明时能够标也能够不标。

装置（总成）图上标明的是整体尺寸、配合尺寸、地点（安装）尺寸以及特点尺寸等，在装置（总成）图上标明零件尺寸时必定要谨慎，要有原因。

3.. 尺寸尽量标明在视图外面，防止尺寸线、尺寸与轮廓线订交，假如零件内部空间较大，也能够标明在视图内部。

机械加工之图纸技术要求大全

机械加工之图纸技术要求大全一样技术要求1.零件去氧化皮；2.零件加工表面上，不该有划痕、擦伤等损伤零件表面的缺点；3.去除毛刺飞边。

热处置要求1.经调质处置，HRC50-552.零件进行高频淬火，350-370℃回火，HRC40-50;3.渗碳深度；4.进行高温时效处置。

公差要求1.未注形状公差应符合GB1184-80的要求；2.未注长度尺寸许诺误差±；3.铸件公差带对称毛坯铸件大体尺寸配置。

零件棱角1.未注圆角半径R5；2.未注倒角均为2*45°；3.锐角/尖角/钝边倒钝。

装配要求1.各密封件装配前必需渗透油；2.装配转动轴承许诺采纳机油加热进行热装，油的温度不得超过100℃；3.齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定；4.装配液压系统时许诺利用密封填料或密封胶，但应避免进入系统中；5.进入装配的零件及部件，均必需具有合格证才能进行装配；6.零件在装配前必需清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切削、油污、着色剂和尘埃等；7.装配前应付零部件的要紧配合尺寸，专门是过盈配合尺寸及相应精度进行复查。

8.装配进程中零件不许诺磕碰。

划伤和锈蚀；9.螺钉、螺栓和螺母紧固时，严禁冲击或利用不适合的旋具和扳手。

紧固后螺钉槽、螺母和螺钉、螺栓头部不得损伤；10.规定拧紧力矩要求的紧固件，必需采使劲矩扳手，并按规定的拧紧力矩紧固；11.同一零件用多件螺钉紧固时，各螺钉（螺栓）需交叉、对称、慢慢、均匀拧紧；12.圆锥销装配时应与孔应进行涂色检查，其接触率不该小于配合长度的60%，并应均匀散布；13.平键与轴上键槽双侧面应均匀接触，其配合面不得有间隙；14.花键装配同时接触的齿面数很多于2/3，接触率在键齿的长度和高度方向不得低于50%；15.滑动配合的平键（花键）装配后，相配件移动自如，不得有松紧不均现象；16.粘接后应清除流出的多余粘结剂；17.轴承外圈与开式轴承座机轴承盖的半圆孔不准有卡住现象；18.轴承外圈与开式轴承座机轴承盖的半圆孔应接触良好，用涂色检查时，与轴承座在对称于中心线120°、与轴承盖在对称于中心线90°的范围内应均匀接触。

图纸与规范的问题

图纸与规范的问题
图纸还需要设计师的努力，规范在某个建筑部位的规定只是一个范围问题，在这个范围内用A或B都是可以的，但具体是用A还是用B就需要设计师从技术要求、经济及美观等多种条件综合选定，有的设计师比较懒，或是把一些技术上不太重要的东西直接推给了甲方设计部门，不管是谁来具体做这件事，在图纸到达预算人员手中之前，这个问题应该及时解决。

说到这个话题还是因为昨天我的同事在与乙方对决算时，与对方发生了一些冲突，图纸定的比较粗，只是一句简单的说明：面积大于1.5m2的窗玻璃要使用安全玻璃。

可以讲道理的说，仅凭以上图纸的这一句话，预算人员无法对其进行定价，乙方想当然的认为安全玻璃就是钢化玻璃，显然犯了一个逻辑错误，钢化玻璃是安全玻璃，但安全玻璃未必就是钢化玻璃。

不去较这个真了，对预算也好，决算也好，贵在有理有据，据理力争，趁这个机会我们不妨把《建筑安全玻璃管理规定》学习一下：
发改运行[2003]2116号
各省、自治区、直辖市及计划单列市、新疆生产建设兵团计委（发展改革委），经贸委（经委），建设厅（建委）、质检局、工商局，各直属检验检疫局：。
