图纸技术要求文本
机械图纸技术要求大全
机械图纸技术要求大全一般技术要求：1. 零件去除氧化皮。
2. 零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。
3. 去除毛刺飞边。
热处理要求：1. 经调质处理，HRC50～55。
2. 零件进行高频淬火，350～370℃回火，HRC40～45。
3. 渗碳深度0.3mm。
4. 进行高温时效处理。
公差要求：1. 未注形状公差应符合GB1184-80的要求。
2. 未注长度尺寸允许偏差±0.5mm。
3. 铸件公差带对称于毛坯铸件基本尺寸配置。
零件棱角：1. 未注圆角半径R5。
2. 未注倒角均为2×45°。
3. 锐角/尖角/锐边倒钝。
装配要求1. 各密封件装配前必须浸透油。
2. 装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。
3. 齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。
4. 装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。
5. 进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。
6. 零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。
7. 装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。
8. 装配过程中零件不允许磕、碰、划伤和锈蚀。
9. 螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。
紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。
10. 规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。
11. 同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。
12. 圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的60%，并应均匀分布。
13. 平键与轴上键槽两侧面应均匀接触，其配合面不得有间隙。
14. 花键装配同时接触的齿面数不少于2/3，接触率在键齿的长度和高度方向不得低于50%。
图纸上的技术要求汇总
图纸上的技术要求汇总图纸技术要求一、一般技术要求制件去除表面氧化皮；制件不得有划痕、擦伤等损伤零件表面的缺陷；去除毛刺飞边；锐角倒钝；未注倒角均为0.5×45%%d；未注越程槽均为1.2×0.3；表面平整无毛刺；二、未注公差技术要求（金属件）未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；未注长度尺寸允许偏差±0.5；三、表面处理技术要求表面镀白（黑）锌处理；表面喷漆（喷塑）处理；表面发黑处理；表面电泳处理；表面镀铬处理；表面抛光处理；表面滚花，直纹（网纹）m=0.4 GB/T 6403.3；四、热处理技术要求制件氮化450-480HV；制件毛坯须调质处理220-260HB；制件调质处理30-35HRC；制件高频淬火45～50HRC；制件渗碳处理，深度＞0.1；制件进行高温回火处理；制件整体淬火40-45HRC；五、铸件技术要求1、压铸件技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；未注倒角均为0.5×45%%d；未注壁厚2.5；未注筋板1.5～2；未注过渡圆角R0.5-R2；未注脱模斜度≤1%%d；制件饱满光洁、无气孔、缩松、裂纹、夹渣、缺料等缺陷；各脱模顶料推杆压痕均应低于该制件表面0.2；制件要求符合GB/T 15114《铝合金压铸件》标准规定；表面喷漆（喷塑）处理，不得污染到已加工表面；加工表面在表面处理后加工，加工后涂油保护；未注尺寸参照三维造型；制件表面处理及其它要求按客户定；2、砂型铸造技术要求未注铸造圆角R5-10；铸件应彻底清砂，浇冒口应清除平整；铸件需人工时效；铸件不得有砂眼、气孔、缩松、裂纹等缺陷；粗加工后应再次进行人工时效；不加工表面涂底漆；六、冲压件技术要求制件未注公差尺寸的极限偏差按GB/T 15055-m；制件未注形位公差按GB/T 13916-2级；制件不得有裂纹或缺损；制件表面平整，不得有沟痕、碰伤等损坏表面，降低强度及寿命的缺陷；去除边角毛刺；表面处理：七、塑料件技术要求未注公差尺寸的极限偏差按GB/T 14486-MT6级；制件应饱满光整、色泽均匀；无缩痕、裂纹、银丝等缺陷；浇口、溢边修剪后飞边≤0.3，且不得伤及本体；未注壁厚3；未注筋板1.5～2；表面打光（喷砂）处理；未注过渡圆角取R0.3～R1，脱模斜度≤0.3%%d；各脱模顶料推杆压痕均应低于该制件表面0.2；与对应装配结合面外形配合错位≤0.5；制件应进行时效处理；制件机械强度须符合GB 3883.1标准规定；制件内腔表面打上材料标记和回收标志；未注尺寸参照三维造型；制件表面处理及其它要求由客户定；八、焊接件技术要求未注公差线性及角度尺寸的极限偏差均按GB/T 19804-B级；未注形位公差按GB/T 19804-F级；焊缝应均匀平整，焊渣清理干净；焊缝应焊透，不得烧穿及产生裂纹等影响机械性能的缺陷；九、各类零、部件技术要求1、齿轮（齿轴）技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；制件毛坯须调质220～260HB；制件材料的化学成分和力学性能应符合GB/T 3077的规定；齿面接触斑点：按齿高不小于40%，按齿长不小于50%；齿面高频淬火回火至49-52HRC；制件表面不应有锈迹、裂纹、灼伤等影响使用寿命的伤痕及缺陷；最终工序热处理表面不得有氧化皮；2、一般轴芯（无铣齿）技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；未注倒角均为0.5×45%%d；未注越程槽均为1.2×0.3；制件毛坯须调质220～260HB；尺寸%%c 档车正反两条螺旋槽，螺距10，深0.4；螺纹表面不允许有磕碰、乱扣、毛刺等缺陷；热处理：表面处理：3、包轴毛坯（一次成型）技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；绝缘层应饱满光洁，无裂纹、气孔、缺料、杂质等缺陷；包轴毛坯：绝缘层%%c 档（注：指冲片配合档）与轴芯间应能承受50Hz,实际正弦波电压2500V历时1min不击穿，其余绝缘层档3750V历时1min不击穿；一次成型：铁芯与轴芯间应能承受50Hz,实际正弦波电压2500V历时1min不击穿，其余绝缘层档3750V历时1min不击穿；4、包轴（加工）技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；塑层应饱满光洁，无裂纹、气孔、缺料、杂质等缺陷；塑层%%c 档（注：指冲片配合档）与轴芯间应能承受50Hz,实际正弦波电压2500V历时1min不击穿，其余塑层档3750V历时1min不击穿；制件磨加工后应烘干除水处理；5、转子技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；绕组接线按转子绕线原理图；绕组绝缘漆应均匀充满绕组并充分固化，漆膜应均匀无气泡或裂痕；云母槽开深0.8～1，槽宽0.6，槽内不得残留云母片；绕组冷态绝缘电阻不低于50MΩ；装风叶后校动平衡，其精度应不低于G6.3级；去重不允许有冲片铣穿、残缺现象；铁芯外圆不加工，绝缘漆不得高出铁芯外圆，并不得有明显积瘤；铁芯与轴芯间应能承受50Hz，实际正弦波电压2500V，1min不击穿；绕组与铁芯间应能承受50Hz，实际正弦波电压1250V，1min不击穿；匝间绝缘应能承受1000Hz，峰值为2100V，历时3s不击穿；换向器与轴芯间应能承受50Hz，实际正弦波电压3750V，1min不击穿；应去除铁屑、铜粉、油污等杂质；铁芯外圆应涂透明淡金水防锈处理；6、定子技术要求绕组绕制整齐无松散；引线接头应牢固可靠且充分绝缘；绕组与铁芯间应能承受50Hz，实际正弦波电压1250V历时1min不击穿；匝间绝缘应能承受1000Hz，峰值为2100V，历时3s不击穿；绕组绝缘漆应均匀充满绕组并充分固化，漆膜应均匀无气泡或积瘤；铁芯表面不得有明显绝缘漆；7、定、转子铁芯技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；冲片叠装应紧密可靠,片间无夹杂,表面及槽内无污物和油渍；冲片按同一冲制方向压装；冲片齿槽口整齐与转轴平行,误差不大于0.5；铁芯两端弹开度不大于0.5；8、定、转子冲片技术要求制件未注公差尺寸的极限偏差按GB/T 15055-m；制件未注形位公差按GB/T 13916-2级；制件应表面平整，完整无缺料；尖角处允许用R0.3过渡；制件毛刺不大于0.05（注：高速冲时不大于0.02）；制件应不含油脂，剪切油不能用机油；9、绝缘纸技术要求表面不得有划痕、折痕；裁边不起毛；10、换向器技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；外观完整，表面光滑，应无裂纹、毛刺、锈蚀、气孔、夹杂等缺陷；绝缘电阻：室温下内孔与换向片之间大于50MΩ；云母片厚度取0.5；换向片对换向器轴线偏斜度不大于云母片厚度的1/3；介电强度：片间承受频率50Hz，泄露电流为0.1mA，实际正弦波电压600V历时1s不击穿；换向片与内孔轴芯间承受频率50Hz，泄露电流为0.25mA，实际正弦波电压3750V历时1min不击穿；试验与检验应符合JB/T 10107《电动工具换向器》标准要求；11、电缆线技术要求电缆线长度尺寸指工具电缆出口至插头的导线部分,不包括插头和插脚；软电缆应符合GB/T 5013《额定电压450V/750V及以下橡皮绝缘电缆》标准要求；聚氯乙烯电缆应符合GB/T 5023《额定电压450V/750V及以下聚氯乙烯绝缘电缆》标准要求；插脚与可触及插头表面的绝缘应能承受50Hz，实际正弦波电压3750V历时1min不击穿；制件还应符合GB 1002《家用和类似用途单相插头插座型式、基本参数和尺寸》和GB 2099《家用和类似用途插头插座》标准要求；12、开关技术要求未注公差尺寸的极限偏差按SJ/T 10628-7级；除本图要求的外形尺寸、功能、图形、文字外，试验和检验均应符合GB/T 22692《电动工具开关》标准要求；开关的使用性能应保证5万次无故障正常使用；13、电缆护套技术要求未注公差尺寸的极限偏差按GB/T 3672.1-2级；未注形位公差按GB/T 3672.2-M级；制件不得有缺料、破裂等缺陷。
CAD图纸技术要求
一般技术要求：1、零件去除氧化皮。
2、零件加工表面上不应有划痕、擦伤等损伤零件表面的缺陷。
3、去除毛刺。
热处理要求：1、经调质处理，HRC50～55。
2、零件进行高频淬火，350～370℃回火，HRC40～45。
3、渗碳深度0.3mm。
4、进行高温时效处理。
公差要求：1、未注形状公差应符合GB1184-80的要求。
2、未注长度尺寸允许偏差±0.5mm。
3、铸件公差带对称于毛坯铸件基本尺寸配置。
零件棱角：1、未注圆角半径R5。
2、未注倒角均为C2。
3、锐角倒钝。
装配要求：1、各密封件装配前必须浸透油。
2、装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。
3、齿轮箱装配后应设计和工艺规定进行空载实验。
实验时不应有冲击、噪声，温升和渗漏不得超过有关标准规定。
4、齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。
5、装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。
6、进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。
7、零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。
8、装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。
9、装配过程中零件不允许磕、碰、划伤和锈蚀。
10、螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。
紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。
11、规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。
12、同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。
13、圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的60%，并应均匀分布。
14、平键与轴上键槽两侧面应均匀接触，其配合面不得有间隙。
15、花键装配同时接触的齿面数不少于2/3，接触率在键齿的长度和高度方向不得低于50%。

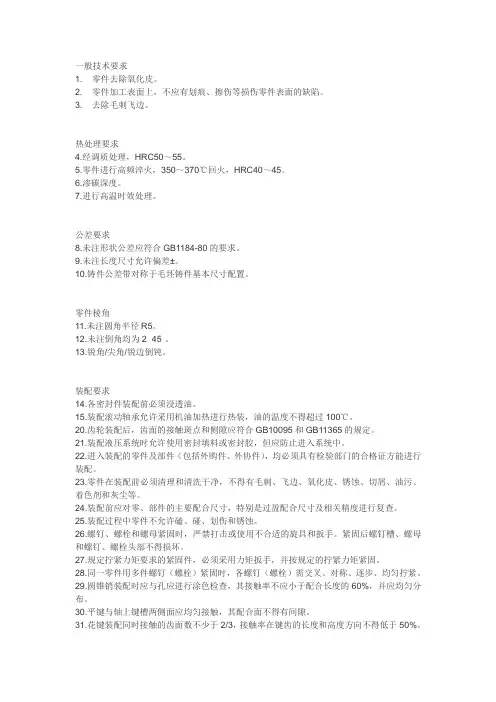

机械图纸技术要求大全(整理版)
一般技术要求1. 零件去除氧化皮。
2. 零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。
3. 去除毛刺飞边。
热处理要求4.经调质处理，HRC50～55。
5.零件进行高频淬火，350～370℃回火，HRC40～45。
6.渗碳深度。
7.进行高温时效处理。
公差要求8.未注形状公差应符合GB1184-80的要求。
9.未注长度尺寸允许偏差±。
10.铸件公差带对称于毛坯铸件基本尺寸配置。
零件棱角11.未注圆角半径R5。
12.未注倒角均为2×45°。
13.锐角/尖角/锐边倒钝。
装配要求14.各密封件装配前必须浸透油。
15.装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。
20.齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。
21.装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。
22.进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。
23.零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。
24.装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。
25.装配过程中零件不允许磕、碰、划伤和锈蚀。
26.螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。
紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。
27.规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。
28.同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。
29.圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的60%，并应均匀分布。
30.平键与轴上键槽两侧面应均匀接触，其配合面不得有间隙。
31.花键装配同时接触的齿面数不少于2/3，接触率在键齿的长度和高度方向不得低于50%。
32.滑动配合的平键（或花键）装配后，相配件移动自如，不得有松紧不均现象。

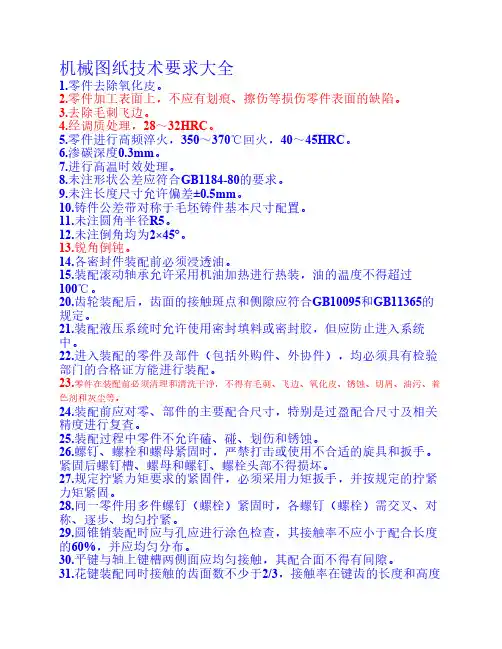

机械图纸技术要求大全
机械图纸技术要求大全1.零件去除氧化皮。
2.零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。
3.去除毛刺飞边。
4.经调质处理，28～32HRC。
5.零件进行高频淬火，350～370℃回火，40～45HRC。
6.渗碳深度0.3mm。
7.进行高温时效处理。
8.未注形状公差应符合GB1184-80的要求。
9.未注长度尺寸允许偏差±0.5mm。
10.铸件公差带对称于毛坯铸件基本尺寸配置。
11.未注圆角半径R5。
12.未注倒角均为2×45°。
13.锐角倒钝。
14.各密封件装配前必须浸透油。
15.装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。
20.齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。
21.装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。
22.进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。
23.零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。
24.装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。
25.装配过程中零件不允许磕、碰、划伤和锈蚀。
26.螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。
紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。
27.规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。
28.同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。
29.圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的60%，并应均匀分布。
30.平键与轴上键槽两侧面应均匀接触，其配合面不得有间隙。
31.花键装配同时接触的齿面数不少于2/3，接触率在键齿的长度和高度方向不得低于50%。
32.滑动配合的平键（或花键）装配后，相配件移动自如，不得有松紧不均现象。
工程图纸技术要求
工程图纸技术要求1.零件去除氧化皮。
2.零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。
3.去除毛刺飞边。
4.经调质处理，HRC50～55。
零件进行高频淬火，350～370℃回火，HRC40～45。
5.渗碳深度0.3mm。
6.进行高温时效处理。
7.未注形状公差应符合GB1184-80的要求。
8.未注长度尺寸允许偏差±0.5mm。
9.铸件公差带对称于毛坯铸件基本尺寸配置。
10.未注圆角半径R5。
未注倒角均为2×45°。
11.锐角倒钝。
12.轴承外圈与开式轴承座及轴承盖的半圆孔不准有卡住现象。
13.轴承外圈与开式轴承座及轴承盖的半圆孔应接触良好，用涂色检查时，与轴承座在对称于中心线120°、与轴承盖在对称于中心线90°的范围内应均匀接触。
14.在上述范围内用塞尺检查时，0.03mm的塞尺不得塞入外圈宽度的1/3。
15.轴承外圈装配后与定位端轴承盖端面应接触均匀。
16.滚动轴承装好后用手转动应灵活、平稳。
17.上下轴瓦的结合面要紧密贴和，用0.05mm塞尺检查不入。
18.用定位销固定轴瓦时，应在保证瓦口面和端面与相关轴承孔的开合面和端面包持平齐状态下钻铰、配销。
19.销打入后不得松动。
20.球面轴承的轴承体与轴承座应均匀接触，用涂色法检查，其接触不应小于70%。
21.合金轴承衬表面成黄色时不准使用，在规定的接触角内不准有离核现象，在接触角外的离核面积不得大于非接触区总面积的10%。
22.各密封件装配前必须浸透油。
23.装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。
齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。
24.装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。
25.进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。
26.零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。
图纸通用技术要求
零件图纸技术要求
一、倒角/圆角，除图纸注明外，未注倒角大于C0.5，未注圆角小于R0.3。
如
下图所示：
目的：装配时避免划伤作业人员，并方便装配。
二、工件表面不得有划伤，重要部件的配合面（如轴、毂）表面处理后用油纸
保护。
三、除注明外，定位销孔默认线性尺寸公差IT7级，位置度公差IT8级，孔径
公差H7，孔内表面粗糙度RA1.6，图纸中不再作标注：
四、除注明外，螺纹孔、光孔默认尺寸公差±0.1mm。
这种内侧圆
角等于刀尖
圆弧半径，
并小于R0.3
外部的倒角
大于C0.5
五、使用孔表的图纸（见下图），默认线性尺寸公差IT8级，位置度公差IT9级，孔径公差H8，孔内表面粗糙度RA3.2。
图纸中不再作标注。
六、零件出厂前应自检，合格后再发货。
发货前清除干净碎屑、毛刺等杂物，做到零件表面整洁美观。
七、机加零件涂油防锈，精密面采用油纸、纱网保护防止划伤，钣金零件不得多个叠放防止挤压变形。
钣金件喷涂、镀层前应注意螺纹保护。
塑胶制品防止挤压开裂、变形。
八、螺纹孔、光孔配合面必须倒角去毛刺。
倒角C0.3-C0.5
九、加工图纸必须随零件返回，即供应商送货零件必须附有图纸。
十、未注尺寸公差GB/T1804-2000-M；
未注形位公差GB/T1184-1996-K.。
图纸一般技术要求
一、一般技术要求：1. 未注倒角1X45°.2. 未注圆角R3.3. 锐棱倒钝.4. 发兰处理.5. 去毛刺；6. 表面镀铬.7. 表面镀锌处理8. 表面喷塑处理9. 未注尺寸公差按IT14.10. 未注形位公差按C 级11. 展开长度XXXmm注：左右对称各一件.二、焊接件：1. 焊前各板件校平.2. 焊后进行退火处理.3. 加工前整形.4. 清除飞边,焊渣,毛刺.5. 焊接牢固,不得有焊接缺陷.6. 未注焊缝高度4-5mm.三、铸件：1. 铸件不得有砂眼、气孔、缩松、夹渣等铸造缺陷；2. 箱体铸造壁厚8mm；3. 未注铸造圆角R3~5；铸造斜角5°4. 不加工面涂硝基防锈油漆.5. 清砂后退火处理（HT150、HT200，QT450-10…）6. 清砂后正火处理（ZG270~500、ZG310~570）四、锻件：1. 锻件不得有裂纹、折叠、夹层、白点、缩孔等影响使用质量的缺陷。
2. 锻件正火处理，五、通用材料：40Cr：调质处理，HB230~280，表面淬火HRC45~55；有时还有特别要求，如某某处表面氮化处理,氮化层深度0.2-0.3，硬度HV≥450.45：调质处理，HB217~255，表面淬火HRC45~50；35：调质处理，HB186~226，表面淬火HRC30~40；20CrMnTi：齿面渗碳深度0.7~1.1；齿轮整体淬火，齿面硬度HRC56~62/58~64，心部硬度HRC33~45；65Mn：热处理硬度HRC45-52.35CrMo：1. 某表面高频淬火HRC45-52.2. 调质处理HB260-285.碳素弹簧钢丝：1. 钢丝直径d=1.52. 旋向：任意。
3. 有效圈数：8.54. 总圈数：105. 卷后回火，回火温度220℃——300℃6. 两端并紧后磨平六、组装技术要求1. 组装前将箱体、各零件清洗干净.2. 组装端盖前应在端盖根部均匀涂抹密封胶；/各密封接合面及纸垫应保持清洁无油，涂密封铰，钻通的螺孔，其螺栓应粘附厌氧胶后拧紧，确保无渗油3. 组装完成后注入升油.4. 组装后应检查图示装配尺寸XX、XX、XX、XX，合格后方可进行总装.5. 轴转动灵活无卡阻，操作手柄准确无误七、焊接箱体技术要求：1. 未注焊缝均为角焊缝K=5-7mm2. 焊缝应密封可靠；3. 组焊后整形并退火处理；4. 焊后焊缝应打磨光滑；5. 全部棱角到角2X45%°；6. 组装前箱内应除锈清渣，并涂耐油防锈漆；7. 螺孔不得钻穿，以免漏油。
一般的图纸技术要求填写
铸钢件表面堆焊接时，焊道间的重叠量不得小于焊道宽度的1/3。
１０.锻件要求：
每个钢锭的水口、冒口应有足够的切除量，一以保证锻件无缩孔和严重的偏折。
锻件应在有足够能力的锻压机上锻造成形，以保证锻件内部充分锻透。
锻件不允许有肉眼可见的裂纹、折叠和其他影响使用的外观缺陷。局部缺陷可以清除，但清理深度不得超过加工余量的75%，锻件非加工表面上的缺陷应清理干净并圆滑过渡。
滑动配合的平键（或花键）装配后，相配件移动自如，不得有松紧不均现象。
粘接后应清除流出的多余粘接剂。
轴承外圈与开式轴承座及轴承盖的半圆孔不准有卡住现象。
轴承外圈与开式轴承座及轴承盖的半圆孔应接触良好，用涂色检查时，与轴承座在对称于中心线120°、与轴承盖在对称于中心线90°的范围内应均匀接触。在上述范围内用塞尺检查时，0.03mm的塞尺不得塞入外圈宽度的1/3。
渗碳深度0.3mm。
进行高温时效处理。
３.公差要求：
未注形状公差应符合GB1184-80的要求。
未注长度尺寸允许偏差±0.5mm。
铸件公差带对称于毛坯铸件基本尺寸配置。
４.零件棱角：
未注圆角半径R5。
未注倒角均为2×45°。
锐角倒钝。
５.装配要求：
各密封件装配前必须浸透油。
装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。
规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。
同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称配合长度的60%，并应均匀分布。
平键与轴上键槽两侧面应均匀接触，其配合面不得有间隙。
机械图纸技术要求大全
机械图纸技术要求大全1.零件去除氧化皮。
2.零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。
3.去除毛刺飞边。
4.经调质处理，HRC50～55。
5.零件进行高频淬火，350～370℃回火，HRC40～45。
6.渗碳深度0.3mm。
7.进行高温时效处理。
8.未注形状公差应符合GB1184-80的要求。
9.未注长度尺寸允许偏差±0.5mm。
10.铸件公差带对称于毛坯铸件基本尺寸配置。
11.未注圆角半径R5。
12.未注倒角均为2×45°。
13.锐角倒钝。
14.各密封件装配前必须浸透油。
15.装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。
20.齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。
21.装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。
22.进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。
23.零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。
24.装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。
25.装配过程中零件不允许磕、碰、划伤和锈蚀。
26.螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。
紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。
27.规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。
28.同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。
29.圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的60%，并应均匀分布。
30.平键与轴上键槽两侧面应均匀接触，其配合面不得有间隙。
31.花键装配同时接触的齿面数不少于2/3，接触率在键齿的长度和高度方向不得低于50%。
32.滑动配合的平键（或花键）装配后，相配件移动自如，不得有松紧不均现象。
图纸技术要求内容
1.零件去除氧化皮。
2.零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。
3.去除毛刺飞边。
4.经调质处理，28～32HRC。
5.零件进行高频淬火，350～370℃回火，40～45HRC。
6.渗碳深度0.3mm。
7.进行高温时效处理。
8.未注形状公差应符合GB1184-80的要求。
9.未注长度尺寸允许偏差±0.5mm。
10.铸件公差带对称于毛坯铸件基本尺寸配置。
11.未注圆角半径R5。
12.未注倒角均为2×45°。
13.锐角倒钝。
14.各密封件装配前必须浸透油。
15.装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。
16.齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。
17.装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。
18.进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。
19.零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。
20.装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。
21.装配过程中零件不允许磕、碰、划伤和锈蚀。
22.螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。
紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。
23.规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。
24.同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。
25.圆锥销装配时应与孔进行涂色检查，其接触率不应小于配合长度的60%，并应均匀分布。
26.平键与轴上键槽两侧面应均匀接触，其配合面不得有间隙。
27.花键装配同时接触的齿面数不少于2/3，接触率在键齿的长度和高度方向不得低于50%。
28.滑动配合的平键（或花键）装配后，相配件移动自如，不得有松紧不均现象。
29.粘接后应清除流出的多余粘接剂。
机械图纸技术要求大全(整理版)
一般技术要求1. 零件去除氧化皮。
2。
零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。
3。
去除毛刺飞边。
热处理要求4.经调质处理,HRC50～55。
5。
零件进行高频淬火，350~370℃回火，HRC40~45。
6.渗碳深度0.3mm。
7。
进行高温时效处理。
公差要求8.未注形状公差应符合GB1184-80的要求.9。
未注长度尺寸允许偏差±0。
5mm.10。
铸件公差带对称于毛坯铸件基本尺寸配置。
零件棱角11。
未注圆角半径R5。
12.未注倒角均为2×45°。
13.锐角/尖角/锐边倒钝。
装配要求14。
各密封件装配前必须浸透油.15.装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。
20。
齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。
21.装配液压系统时允许使用密封填料或密封胶,但应防止进入系统中。
22。
进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。
23.零件在装配前必须清理和清洗干净,不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。
24。
装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查.25.装配过程中零件不允许磕、碰、划伤和锈蚀。
26.螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。
紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。
27。
规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。
28.同一零件用多件螺钉（螺栓）紧固时,各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧. 29。
圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的60％,并应均匀分布。
30.平键与轴上键槽两侧面应均匀接触，其配合面不得有间隙。
31.花键装配同时接触的齿面数不少于2/3，接触率在键齿的长度和高度方向不得低于50％.32。
滑动配合的平键(或花键）装配后，相配件移动自如，不得有松紧不均现象。
