工程建筑方格网的布设
建筑方格网布设方法
建筑方格网布设方法
本工程建筑方格网采用基线法布设，建筑基线布置于场地中央并与建筑主要轴线平行，建筑基线上的控制点不少于3个，（本工程建筑方格网布置见附图-2），采用工程放样方法根据业主提供的已知控制点初步放样出主轴线点K-0、K-1、K-2，初步测设的主轴线点的点位中误差不应大于5cm。
初步放样出主轴点后将主轴点与已知控制点联测，联测可以采用导线测量、三角测量等方法精确测量出主轴线点的坐标，并进行角度观测，测量主轴线的直线度，同时采用全站仪精确测量主轴线距离。
根据规范规定主轴线测量精度为：
主轴线点点位中误差≤10mm
测角中误差≤2.5 ″
主轴线直线度限差≤180°±5″（中误差≤180°±2.5″）
测距相对中误差≤1/30000
短轴线测设
短轴线的布设，共计布设七条短轴线。
在主轴线上采用全站仪精确测出轴线交点，并将轴线全长误差分配到各短轴线间距上，避免误差累积。
定出轴线交点后在轴线交点上设置经纬仪，根据主轴线方向定出短轴线方向，精确测量短轴线距离定出短轴线端点。
短轴线测设精度要求：
短轴线点点位中误差≤10mm
主轴线与短轴线交角限差≤90°±5″（中误差≤90°±2.5″）
测距相对中误差≤1/20000
测量完成后编制施工场区控制网(方格网)成果图及轴线点坐标作为建筑物控制网布设的首级控制。
建筑工程施工测设
12.3 多层民用建筑施工测设
12.3.1 建筑物的定位 建筑物定位就是把建筑物外墙轴线交点（定位点）测设
于实际地面的过程。通常，拟建房屋与建筑基线之间的尺寸 关系已由设计部门给出，可以根据建筑基线（或方格网）按 照直角坐标法来定位。对于一般的多层民用建筑，定位精度 控制指标为：长度相对误差不应超过1/5000 ，角度误差不 应超过±20″。
如图所示，坐标系xoy为大
尺度的总体控制坐标系，
x′o′y′为局部施工坐标系。现已知O′点在总体坐标系xoy中的 坐标及总体坐标系和局部坐标系之间的夹角α，则可以根据
待测设点A的局部坐标（ x′，y′ ），按下式计算出A点的总体 坐标（ x，y ），并根据总体坐标系中的控制点来测设A点的
实际位置。
xAxo xAc o sαyAs i nα yAyo xAs i nαyAc o sα
图中是建筑方格网的示意图。方格网的测设方法与基线相 似，特别指出的是，方格网主点测设完成后必须进行有关条件 （角度、长度）的校核。建筑方格网的主要技术要求，应符合 表中的规定。
2、坐标换算
当方格网的建筑坐标系与测设坐标系不一致时，为利用 已测设的控制点来测设方格网主点的位置，应先将主点的建 筑坐标换算成测设坐标。
《中华人民共和国国家标准·工程测量规范GB50026-93》 规定：场区平面控制网的等级和精度，应符合下列规定：
1、建筑场地大于1km2或重要工业区，宜建立相当于一级 导线精度的平面控制网；
2、建筑场地小于1km2或一般性建筑区，可根据需要建立 相当于二、三级导线精度的平面控制网；
3、当原有控制网作为场区控制网时，应进行复测检查。 场区的高程控制网，应布设成闭合环线，附合路线或结

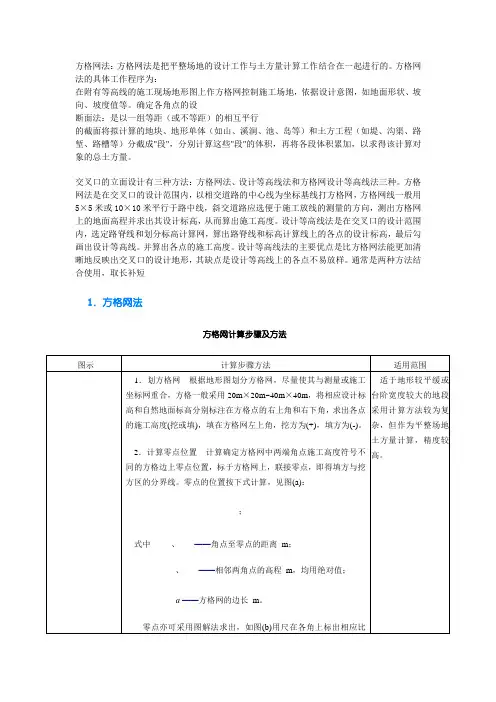

方格网法
方格网法：方格网法是把平整场地的设计工作与土方量计算工作结合在一起进行的。
方格网法的具体工作程序为：在附有等高线的施工现场地形图上作方格网控制施工场地，依据设计意图，如地面形状、坡向、坡度值等。
确定各角点的设断面法：是以一组等距（或不等距）的相互平行的截面将拟计算的地块、地形单体（如山、溪涧、池、岛等）和土方工程（如堤、沟渠、路堑、路槽等）分截成"段"，分别计算这些"段"的体积，再将各段体积累加，以求得该计算对象的总土方量。
交叉口的立面设计有三种方法：方格网法、设计等高线法和方格网设计等高线法三种。
方格网法是在交叉口的设计范围内，以相交道路的中心线为坐标基线打方格网，方格网线一般用5×5米或10×10米平行于路中线，斜交道路应选便于施工放线的测量的方向，测出方格网上的地面高程并求出其设计标高，从而算出施工高度。
设计等高线法是在交叉口的设计范围内，选定路脊线和划分标高计算网，算出路脊线和标高计算线上的各点的设计标高，最后勾画出设计等高线。
并算出各点的施工高度。
设计等高线法的主要优点是比方格网法能更加清晰地反映出交叉口的设计地形，其缺点是设计等高线上的各点不易放样。
通常是两种方法结合使用，取长补短1．方格网法方格网计算步骤及方法2. 常用方格网计算公式当注：1）a——方格网的边长,m；b、c——零点到一角的边长,m；h1,h2,h3,h4——方格网四角点的施工高程,m，用绝对值代入；Σh——填方或挖方施工高程的总和 ,m，用绝对值代入；——挖方或填方体积,m。
2）本表公式是按各计算图形底面积乘以平均施工高程而得出的。
3. 横截面计算步骤及方法常用横截面计算公式土方量汇总表边坡土方计算步骤及方法边坡土方计算K D、K V值表。

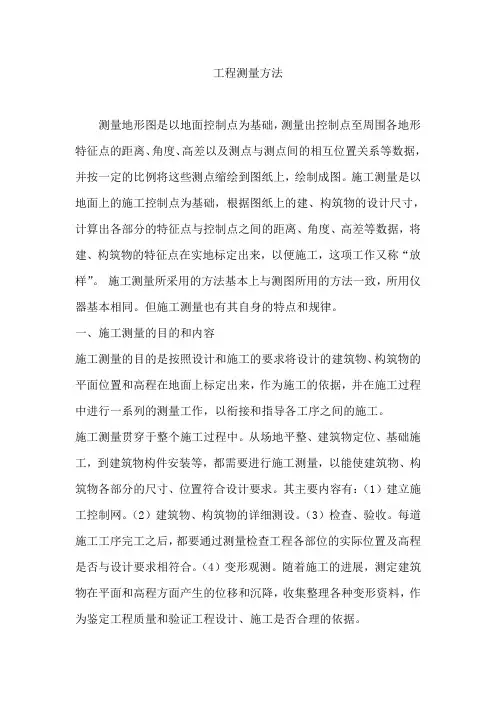

工程测量方法
工程测量方法测量地形图是以地面控制点为基础，测量出控制点至周围各地形特征点的距离、角度、高差以及测点与测点间的相互位置关系等数据，并按一定的比例将这些测点缩绘到图纸上，绘制成图。
施工测量是以地面上的施工控制点为基础，根据图纸上的建、构筑物的设计尺寸，计算出各部分的特征点与控制点之间的距离、角度、高差等数据，将建、构筑物的特征点在实地标定出来，以便施工，这项工作又称“放样”。
施工测量所采用的方法基本上与测图所用的方法一致，所用仪器基本相同。
但施工测量也有其自身的特点和规律。
一、施工测量的目的和内容施工测量的目的是按照设计和施工的要求将设计的建筑物、构筑物的平面位置和高程在地面上标定出来，作为施工的依据，并在施工过程中进行一系列的测量工作，以衔接和指导各工序之间的施工。
施工测量贯穿于整个施工过程中。
从场地平整、建筑物定位、基础施工，到建筑物构件安装等，都需要进行施工测量，以能使建筑物、构筑物各部分的尺寸、位置符合设计要求。
其主要内容有：（1）建立施工控制网。
（2）建筑物、构筑物的详细测设。
（3）检查、验收。
每道施工工序完工之后，都要通过测量检查工程各部位的实际位置及高程是否与设计要求相符合。
（4）变形观测。
随着施工的进展，测定建筑物在平面和高程方面产生的位移和沉降，收集整理各种变形资料，作为鉴定工程质量和验证工程设计、施工是否合理的依据。
二、施工测量的特点与测图工作相比，具有如下特点：（1）目的不同。
测图工作是将地面上的地物、地貌测绘到图纸上，而施工测量是将图纸上设计的建筑物或构筑物测设到实地。
（2）精度要求不同。
施工测量的精度要求取决于工程的性质、规模、材料、施工方法等因素。
一般高层建筑物的施工测量精度要求高于低层建筑物的施工测量精度，钢结构施工测量精度要求高于钢筋混凝土结构的施工测量精度，装配式建筑物的施工测量精度要求高于非装配式建筑物的施工测量精度。
此外，由于建筑物、构筑物的各部位相对位置关系的精度要求较高，因而工程的细部放样精度要求往往高于整体放样精度。
建筑施工测量控制要点分析
建筑施工测量控制要点分析【摘要】从方格网的建立、建筑物轴线、建筑物基础、主体结构施工、温度变形、主体结构沉降等方面叙述了建筑施工的测量控制要点。
【关键词】测量；控制；方格网建筑施工测量就是按照设计和施工的要求将设计的建筑物、构筑物的平面位置及高程在地面上标定出来，作为施工的依据，并在施工过程中进行一系列的测量工作，以衔接和指导各工序之间的施工。
建筑施工测量是各种建筑工程在施工过程中的一项基础性工作，是各施工阶段中的先导性工序，也是工程检查和竣工验收的主要内容，直接关系到工程建设的速度和质量。
目前国内把工程建设有关的工程测量按勘测设计、施工建设和运行管理三个阶段划分；也有按行业划分为线路（铁路、公路等）工程测量、水利工程测量、桥隧工程测量、建筑工程测量、矿山测量、海洋工程测量、军事工程测量、三维工业测量等。
1.建筑施工过程中测量控制要点1.1施工测量方格网的建立建筑施工控制测量的任务首先是建立施工控制网，一般情况下，在新建的大中型建筑场地上，施工控制网一般布置成正方形或矩形的格网（称建筑方格网），对于扩建工程或改建工程，当建立方格网有困难时，可采用导线网作为施工控制网。
建筑施工通常采用建筑坐标系（亦称施工坐标系）。
其坐标轴与建筑主轴线相一致或平行，便于设计和施工放样。
1.1.1建筑方格网的布设原则方格网的布设形式应根据建筑总平面上各建筑物、构筑物及各种管线的布置情况，参照施工总平面图来确定，方格网与轴线网要能控制整个建筑区；网点之间通视良好，桩位能长期保存；定位便于使用，桩顶以高出地面10cm左右为宜；方格网点可兼作高程控制点。
1.1.2施工控制网的布设形式施工控制网多采用两级布网方案，第一级控制主要用于放样建筑物的主要轴线；第二级加密网用于细部放样。
第二级控制网的精度要求不一定比第一级低，在工业场地第二级控制网的精度比第一级要高。
1.1.3方格网布置的要求方格网布置时，应按照以下要求：方格网的主轴线应布设在整个场地的中部，并与总平面上所设计的主要建筑物的基本轴线相平行，方格网的转折角应严格呈90°；方格网的边长一般为1/10000~1/20000；控制点用桩的位置应选在不受施工影响并能长期保存处。
-建筑工程技术土方量(方格网)计算
fl］点编、 ?/ % 1血锲+0^0Zi=3%o4^ 65地伺菲窟/、设讣标髙】r0 392 +0 023 小 94 -0 556 理如建筑工程技术土方量（方格网）计算、方格网识图：方格网图由设计单位（一般在1: 500的地形图上）将场地划分为边长a=10〜40m 的若干方格,与测 量的纵横坐标相对应，在各方格角点规定的位置上标注角点的自然地面标高 （H ）和设计标高（Hn ）,如图 1-3所示.图1-3 方格网法计算土方工程量图场地平整土方计算考虑的因素：① 满足生产工艺和运输的要求；② 尽量利用地形，减少挖填方数量； ③ 争取在场区内挖填平衡，降低运输费; ④ 有一定泄水坡度，满足排水要求.43 6343 67*17^043 73 4-1 34 43 81-27000*11700+ U6ODL0-0 4043 65 +0.97+Q 71+ 044 151342.58 4^5543 67歸73⑤场地设计标高一般在设计文件上规定，如无规定：A. 小型场地——挖填平衡法；B. 大型场地一一最佳平面设计法（用最小二乘法，使挖填平衡且总土方量最小）。
1、初步标高（按挖填平衡），也就是设计标高。
如果已知设计标高，1.2步可跳过。
场地初步标高：H0=（刀 H1+2E H2+3E H3+迟 H4）/4MH1———个方格所仅有角点的标高；H2 H3 H4——分别为两个、三个、四个方格共用角点的标高 .M——方格个数.2. 地设计标高的调整按泄水坡度、土的可松性、就近借弃土等调整 .按泄水坡度调整各角点设计标高：①单向排水时，各方格角点设计标高为：Hn = H0 ± Li②双向排水时，各方格角点设计标高为：Hn = H0 土 Lx ix ± L yi y3. 计算场地各个角点的施工高度施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度•各方格角点的施工高度按下式计算：h n = H n-H式中hn——角点施工高度即填挖高度（以“ +”为填，“-”为挖），mn------方格的角点编号（自然数列1，2, 3，…，n）.Hn --- 角点设计高程，H——角点原地面高程.4. 计算“零点”位置，确定零线方格边线一端施工高程为“ +” ,若另一端为“-”,则沿其边线必然有一不挖不填的点，即“零点”（如图1-4所示）.图1-4 零点位置零点位置按下式计算:工=式中 x1、x2——角点至零点的距离，m；hl、h2 ――相邻两角点的施工高度（均用绝对值）,m ； a —方格网的边长，m.5. 计算方格土方工程量按方格底面积图形和表1-3所列计算公式，逐格计算每个方格内的挖方量或填方量表1-3常用方格网点计算公式6. 边坡土方量计算场地的挖方区和填方区的边沿都需要做成边坡,以保证挖方土壁和填方区的稳定。
建筑工程测量方格网布置及施工过程轴线控制
建筑工程测量方格网布置及施工过程轴线控制建筑工程测量方格网布置及施工过程轴线控制是建筑工程中非常重要的一环。
它能够确保建筑物在施工过程中的位置准确无误，从而保证建筑物的整体结构稳定和施工质量。
在本篇文章中，我将详细介绍方格网布置以及轴线控制的相关内容。
一、方格网布置方格网是一种在施工现场上用来指导建筑物位置的工具。
它是由平行于建筑物周边的水平线和垂直线组成的网格状结构。
方格网布置的目的是为了将建筑物的位置和尺寸准确无误地传达给施工人员，确保建筑物按照设计要求进行施工。
方格网布置的步骤如下：1.确定基准点和基准线：基准点是方格网的起点，基准线是固定基准点的一个水平或垂直线。
基准点和基准线的选择需要考虑建筑物的布置和设计图纸的要求。
2.划定主轴线和副轴线：主轴线是建筑物的主要方向线，通常是建筑物的长边方向。
副轴线是与主轴线垂直的线，用来指导建筑物的宽度和其他尺寸。
3.划定方格网：根据设计图纸上的尺寸要求，确定方格网的大小和间距。
通常情况下，方格网的大小是根据建筑物的尺寸来确定的，间距一般为1米或0.5米。
4.补充轴线和控制点：根据设计图纸的要求，在方格网的交点处进行补充轴线和控制点的布置。
轴线和控制点用来指导建筑物的各种部位的位置和尺寸。
5.检查和调整：完成方格网布置后，需要对方格网进行检查和调整，确保方格网的水平和垂直线的准确无误。
如果发现问题，需要及时进行调整。
施工过程轴线控制是指在建筑物施工过程中，根据方格网上的轴线和控制点来进行施工的控制和指导。
它是建筑工程中的一个重要环节，能够保证建筑物的各个部位的位置和尺寸准确无误。
施工过程轴线控制的步骤如下：1.定位和标示：根据方格网上的轴线和控制点，确定建筑物各个部位的位置和尺寸。
在建筑物上进行标示，以便施工人员能够清楚地了解每个部位的位置和尺寸。
2.支模结构：根据方格网上的指导，进行建筑物的支模结构搭设。
支模结构的搭设需要根据方格网上的轴线和控制点进行调整，确保支模结构的位置和尺寸准确无误。
民用建筑施工场地平面控制
民用建筑施工场地平面控制民用建筑施工场地平面控制主要有三种形式：建筑基线、建筑方格网、全站仪导线。
1．建筑基线的测设建筑基线是建筑场地的施工控制基准线，即在建筑场地布置一条或几条轴线。
它适用于建筑设计总平面图布置比较简单的小型建筑场地。
建筑基线的布设形式，应根据建筑物的分布、施工场地地形等因素来确定。
常用的布设形式有“一”字形、“L”形、“十”字形和“T”形。
适用于面积不大，建筑物较少且形状简单的建筑场地。
（1）布设要求：①根据建筑物平面布置选择基线形式。
②基线尽量位于场地中心，并与主要建筑物轴线平行。
③基点不少于三个。
④基线点互相通视，并易于保存。
（2）基线测设（放样）方法：①充分利用已有控制点测设基线②充分利用建筑红线测设基线③充分利用原有建筑物测设基线（3）基线测设步骤：①计算放样参数，坐标反算角度、边长；②利用极坐标法测设建筑物的三主点；③重复测量，检核角度、距离是否正确；④计算检核数据并做进一步改正测设⑤再检测角度、距离，直到角度误差符合规范要求，距离相对误差不大于1/1万2．建筑方格网的测设建筑方格网的布设应根据总平面图上各种已建和待建的建筑物、道路及各种管线的布置情况，结合现场的地形条件来确定。
方格网的形式有正方形、矩形两种。
当场地面积较大时，常分两级布设，首级可采用“十”字形、“口”字形、或“田”字形，然后再加密方格网。
建筑方格网适用于按矩形布置的建筑群或大型建筑场地。
建筑方格网的轴线与建筑物轴线平行或垂直，因此，可用直角坐标法进行建筑物的定位，测设较为方便，且精度较高。
但由于建筑方格网必须按总平面图的设计来布置，测设工作量成倍增加，其点位缺乏灵活性，易被破坏，所以在全站仪逐步普及的条件下，正逐步被导线或三角网所取代。
确定方格网的主轴线后，再布设方格网。
建筑方格网的测设方法是先测设建筑物的主轴线点（按基线测设方法），检测合格后再测设其他网点。
主轴线测设精度：角度误差≤10″，距离相对误差≤1/1.5万。
土建工程土方方格网方案
土建工程土方方格网方案1. 简介土方方格网是土建工程中常用的测量方法之一，用于确定土方工程中各个点的坐标和高程。
通过土方方格网测量，可以准确且高效地完成土方工程的测绘任务。
本文档将介绍土方方格网方案的实施步骤和注意事项，以及相关的技术要点。
2. 实施步骤2.1 建立基准点在土方工程区域内选择适当的位置，建立基准点。
基准点的选择应满足以下条件： - 位置稳定，不易受外力干扰 - 距离土方工程区域相对较近 - 测量基准点高程的工作量相对较小2.2 布设方格网在土方工程区域内，按照一定的间距和方向，布设方格网。
方格网的间距和方向的选择应根据具体工程要求和场地条件来确定。
一般来说，在大面积土方工程中，方格网的间距可以适当放大，以提高测量效率。
2.3 测量土方坐标和高程使用全站仪等测量设备，对方格网上的各个点进行测量。
测量时，需要注意以下事项： - 测量要准确，尽量避免误差 - 测量数据要及时记录，确保完整性 - 测量过程中要注意安全，保护设备2.4 数据处理将测量得到的数据进行处理，计算出各个点的坐标和高程。
数据处理的过程中，需要注意以下技术要点： - 坐标计算方法：可以使用简化的平差方法，也可以使用较为复杂的最小二乘法，根据具体情况选择合适的方法。
- 高程计算方法：可以使用直接法，即将基准点高程作为起点，逐点相加，也可以使用平差法，通过对测量数据进行处理，得到更精确的高程数据。
2.5 结果输出将处理后的数据整理成表格或文本文件，输出为可供使用的格式。
一般情况下，输出的数据包括点的编号、坐标和高程信息。
3. 注意事项在实施土方方格网测量时，需要根据具体情况和实际需求，注意以下事项：•网格布设要合理：方格网的布设应尽量覆盖整个土方工程区域，并考虑不同地形条件下的适应性。
•测量要精确：测量时要严格按照操作规范进行，尽量避免误差产生。
•数据处理要准确：数据处理过程中要注意计算方法的选择和计算精度的控制，以确保结果的准确性。
电厂建筑方格网布设方法
位协商进行布设 。在该厂区 内布设 １ ８个 一级方格 网控制点 对其
进行埋设和测量 。
表 １ 计 划 工 作 量
序号 １ ２
３ ４
图 １ 同煤国电王坪 ２ ￣ ２ ２ ０Ｍｗ 综 合利 用 坑 口电 厂 一级 方 格 网点 示 意 图
文献标识码 ： Ａ 为 方 便施 工 ， 控 制网布设 提供 与建筑 坐标 系的换算关 系 ， 公
础， 在整个建设过程 中都发挥着至关重 要的作用 。所 以必须认真 式 女 日 下： Ｘ ＝４ ４ ０ １ １ ０ ２ ． ４ ４＋Ａ ×ｃ ｏ ｓ ５ ９ ． ８ ０ ４ 一Ｂ ×ｓ ｉ ｎ ５ ９ ． ８ ０ ４． Ｙ： 对 待建 筑方格网的布设 ， 因为勘测设计 阶段 布设的控制 网主要是 ３ ８ ４ ０ ９ ９ ５ ２ ． ８ ０＋Ａ ×ｓ ｉ ｎ ５ ９ ． ８ ４ ＋Ｂ ×ｅ ０ ｏ ｓ ５ ９ ． ８ ０ ４ 或 Ａ＝ （ 一 为测图服务 ， 控制点 的点位 主要 由地形 条件来 确定 ， 为 了保 障建 ４ ４ ０ １ １ ０ ２ ． ４ ４）Ｘ ｃ ｏ ｓ ５ ９． ８ ４ 一（ ０ ｙ一３ ８ ４ ０ ９ ９ ５ ２． ８ ０）×ｓ ｉ ｎ ５ ９． ８ ０ ４， 筑 方格 网设 计和建立 能够 达到精度 要求 ， 必 须 以测 图控 制点为定 Ｂ＝（ 一 ４ ４ ０ １ １ ０ ２ ． ４ ）× ｓ ｉ ｎ ５ ９ ． ８ ０ ４＋ （ Ｙ一 ３ ８ ４ ０ ９ ９ ５ ２ ． ８ ０） × 向依据建立施 工控制网。施工控制 网的布设 ， 应根据 总平面设计 图和施 工地区的地形 条件 来确定 。本 文 以同煤 国电王坪 发 电有 工方格控制 网（ 平面坐标 达到一 级导 线精度 要求 ， 水准测 量达 到 三等水准 ） 的布设工作为例 ， 对 电厂建筑 方格 网的设计 、 测量 工作
建筑方格网测量施工工法(2)
建筑方格网测量施工工法建筑方格网测量施工工法一、前言建筑方格网测量施工工法是一种常用于建筑施工中的现代测量施工方法。
该工法使用方格网作为参考，通过测量和布点的方式，对整个建筑施工过程进行控制和调整。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点建筑方格网测量施工工法具有以下特点：1. 灵活性强：方格网可以根据实际需求进行布设和调整，适用于各种建筑形状和尺寸。
2. 精度高：通过方格网的参考，能够有效控制施工过程中的误差，使施工结果更加精确。
3. 高效节约：方格网可以加速施工进度，减少测量和调整的时间，提高施工效率。
4. 易于操作：通过方格网的标志点进行测量和布点，操作简单易学，降低了操作难度。
三、适应范围建筑方格网测量施工工法适用于各种建筑类型和规模，包括住宅、商业建筑、工业建筑等。
无论是平面布置还是立面造型，该工法都能提供有效的施工控制和调整手段。
四、工艺原理建筑方格网测量施工工法通过方格网与实际工程之间的联系，采取技术措施进行测量和调整。
首先，根据设计图纸，在施工现场布设方格网，确定基准点和参考轴线。
然后，通过测量各个关键点与参考点的坐标，确定施工位置和尺寸。
在施工过程中，根据方格网的布局，进行标高和方位调整，确保施工的准确性和一致性。
五、施工工艺建筑方格网测量施工工法的施工过程包括以下几个阶段：1. 布设方格网：根据设计要求，在施工现场布设方格网，确定基准点和参考轴线。
2. 测量与调整：通过测量各个关键点与参考点的坐标，确定施工位置和尺寸。
根据方格网的布局，进行标高和方位调整。
3. 施工工序：按照方格网的指引，进行施工工序，包括基础施工、墙体施工、屋面施工等。
在施工过程中，根据方格网进行实时调整和控制。
六、劳动组织建筑方格网测量施工工法需要合理的劳动组织安排。
包括确定施工队伍人员和岗位分工，培训操作人员熟悉方格网的布设和测量方法，协调施工进度和质量控制。
建筑方格网
建筑方格网(building square grids)——各边组成正方形或矩形且与拟建的建（构）筑物主要轴线平行的施工控制网。
其精度等级可分为Ⅰ和Ⅱ级，主要技术要求（国标GB50026-93）为：边长100~300m测角中误差分别为±5″和±8″，边长相对中误差1/30000、1/20000。
首级控制可采用轴线法或布网法，具体要求分别为：、轴线法1.1 宜位于场地中央，与主要建筑物平行；长轴线上的定位点不得少于3个；轴线点的点位中误差不大于5cm；1.2 放样后的主轴线点，要进行角度观测，检查直线度；测定交角的中误差不大于2.5″；直线度的限差在180°±5″以内；1.3 轴交点应在长轴线上丈量全长后确定；1.4 短轴线，根据长轴线定向后确定，精度同长轴线，交角的限差在90°±5″以内。
2、布网法加测对角线的三边网，平均边长≤2Km，测距中误差≤20mm，相对中误差≤1/100000。
角度观测采用方向观测法，仪器选用J2级的中短程全站仪，测回数按3个控制，较差≤9″。
边长测定按4次控制。
建筑方格网主轴线的测设建筑方格网主轴线点的定位是根据测量控制点来测设的。
1、调整坐标系，使测量控制坐标系统和施工坐标系统一致；2、按极坐标放样法，计算测设数据，对全站仪测设而言，也是必要的。
实例附图见附件；3、用全站仪测设A、O、B点的概略位置A′、O′、B′，用混凝土桩标定，同时在桩顶设置一块100mm×100mm 的铁板供调整点位用；4、J2级仪器精确测定∠A′0′B′，看是否在180°±10″范围内，若超限，则作微小调整使其在一直线上，调整方法依现场实际和测量经验，不必按正规方法测设；5、定好A、O、B三个主点后，将仪器安置在O点，再测设与AOB垂直的另一主轴线COD，采用相对坐标测定和改正；6、纠偏CD 点位；7、最后精确测定O点与A、B、C、D点的距离，在桩顶刻出相应的点位。
工程测量理论试题+参考答案
工程测量理论试题+参考答案一、单选题（共80题，每题1分，共80分）1、确定直线与（）之间的夹角关系的工作称为直线定向。
A、水平方向B、标准方向C、东西方向D、基准线方向正确答案：B2、在比例尺为1:2000、等高距为2m的地形图上，要求从A到B以5%的坡度选定一条最短的路线，则相邻两条等高线之间的最小平距应为（）。
A、20mmB、25mmC、10mmD、5mm正确答案：A3、下列关于全站仪使用时注意事项的说法中，属于错误说法的是（）。
A、全站仪的物镜不可对着阳光或其他强光源B、不可将全站仪直接放于地面上C、仪器长期不用时，至少每半年通电检查一次D、禁止使用电压不符的电源或受损的电线插座正确答案：C4、象限角的角值为（）。
A、0°～90°B、0°～180°C、0°～360°D、0°～270°正确答案：A5、坐标反算是根据直线的起、终点平面坐标，计算直线的（）。
A、斜距与水平角B、斜距与方位角C、水平距离与方位角D、水平距离与水平角正确答案：C6、一条指向正南方向直线的方位角和象限角分别为（）度。
A、180、0B、0、90C、270、90D、90、90正确答案：A7、电子经纬仪区别于光学经纬仪的最主要特点是（）。
A、没有物镜对光螺旋B、没有水准管C、使用电子度盘D、使用金属度盘正确答案：C8、地形测量中，若比例尺精度为b，测图比例尺为1:M，则比例尺精度与测图比例尺大小的关系（）。
A、b与M无关B、b与M成正比C、b与M成平方比D、b 与M成反比正确答案：B9、下列关于施工测量的说法，错误的是（）。
A、大中型的施工项目，应先建立场区控制网B、施工测量贯穿于整个施工过程中C、施工控制网点，应根据设计建筑平面图布置D、施工测量前应熟悉设计图纸，制定施工测量方案正确答案：C10、测量上确定点的位置是通过测定三个定位元素来实现的，（）不在其中。
建筑方格网平面网的布设
建筑方格网平面网的布设为简化计算或方便施测，施工平面控制网多由正方形或矩形格网组成，称为建筑方格网。
建筑方格网包括单一平面坐标网和平面高程网两种，这里我只对平面网的布设开展一下简洁的阐述。
建筑方格网的布设应根据设计总平面图上各种已建和待建的建筑物、道路及各种管线的布置情况，结合现场的地形条件来确定。
方格网的形式有正方形、矩形两种。
当场地面积较大时，常分两级布设，首级可采用十字形、□字形、或田字形，然后再加密方格网。
建筑方格网适用于按矩形布置的建筑群或大型建筑场地。
由于建筑方格网是施工放样的重要依据，它要求精度很高，而且坐标也是设计单位预先设定好的，所以我们在布设中会有很大难度，传统的测设方法通常是经过量边测角、平差计算、点为矫正、检测确定等几个步骤来最终完成，仪器多为经纬仪、全站仪等，随着测绘仪器的不断更新，GPS测设也得到很好的应用，它的特点和优势是不受环境制约，节省时间。
但是对于大多数施工单位来说它的费用高也是一个现实问题，这里我就传统方法测试平面方格网过程与大家开展探讨。
一、方格网布设前期准备工作在开展建筑方格网布设施工前需要开展一系列准备工作，以便提高工作效率.1.要了解工程概况及所布方格网技术等级在开展施工方格网布设前我们要了解施工区域地质、地理概况。
这是必要也是必须开展的，这对于我们设计并布设方格网方案的拟订有很大帮助，另外，我们应掌握工程所需方格网等级，通常我们所涉及的建筑施工方格网其精度等级可归结I和II级，主要技术要求(国标GB50026-20**)为：2.所用仪器技术精度要求以及注意事项仪器要求最好用测角精度比较高的，否则按规定需要多测回观测，将导致误差增大，所以我们最好要用测角精度高于2〃，测距精度优于±(2mm+2ppm.D)的仪器。
注意事项：⑴测量时边长开展仪器加常数、乘常数及气温、气压改正。
气温、气压现场实时测定后，输入仪器中改正。
测距内业计算时开展仪器加常数、乘常数改正；3使用全站仪相应配套单棱镜，棱镜常数为零；43)前、后视最好使用全站仪相应厂家配套木质三脚架;54)测量前对基座及水准气泡和三脚架开展了检校，到达规范要求。
建筑方格网测设
建筑方格网测设建筑方格网(building square grids)——各边组成正方形或矩形且与拟建的建（构）筑物主要轴线平行的施工控制网。
其精度等级可分为Ⅰ和Ⅱ级，主要技术要求（国标GB50026-93）为：边长100~300m测角中误差分别为±5″和±8″，边长相对中误差1/30000、1/20000。
首级控制可采用轴线法或布网法，具体要求分别为：1、轴线法1.1 宜位于场地中央，与主要建筑物平行；长轴线上的定位点不得少于3个；轴线点的点位中误差不大于5cm；1.2 放样后的主轴线点，要进行角度观测，检查直线度；测定交角的中误差不大于2.5″；直线度的限差在180°±5″以内；1.3 轴交点应在长轴线上丈量全长后确定；1.4 短轴线，根据长轴线定向后确定，精度同长轴线，交角的限差在90°±5″以内。
2、布网法加测对角线的三边网，平均边长≤2Km，测距中误差≤20mm，相对中误差≤1/100000。
角度观测采用方向观测法，仪器选用J2级的中短程全站仪，测回数按3个控制，较差≤9″。
边长测定按4次控制。
建筑方格网主轴线的测设建筑方格网主轴线点的定位是根据测量控制点来测设的。
1、调整坐标系，使测量控制坐标系统和施工坐标系统一致；2、按极坐标放样法，计算测设数据，对全站仪测设而言，也是必要的。
实例附图见附件；3、用全站仪测设A、O、B点的概略位置A′、O′、B′，用混凝土桩标定，同时在桩顶设置一块100mm×100mm的铁板供调整点位用；4、 J2级仪器精确测定∠A′0′B′，看是否在180°±10″范围内，若超限，则作微小调整使其在一直线上，调整方法依现场实际和测量经验，不必按正规方法测设；5、定好A、O、B三个主点后，将仪器安置在O点，再测设与AOB垂直的另一主轴线COD，采用相对坐标测定和改正；6、纠偏CD 点位；7、最后精确测定O点与A、B、C、D点的距离，在桩顶刻出相应的点位。
方格网测设要求
工程服务中心方格网测设要求编号：Q/MN-YY/GL10.1-3-2011-(12)-11 目的为了使以土方工程量为依据结算的工程结算时有据可循以及所设计的建筑物、构筑物能正确、合理并以必要的精度转移到实地上去,在施工前及完工后要求测设方格网。
2 适用范围本制度适用于工程服务中心新建、改建、扩建、技改等涉及以土方工程量为结算依据的工程。
3 工作标准3.1 土建工程方格网测设施工单位进场前，现场工程师委托地勘单位根据厂区平面布置图对厂区进行方格网测设，以10*10为单位测设原始地坪标高方格网。
土建单位进场后须复测此方格网，如未进行复测则视为默认此方格网。
土方工程施工完毕后甲乙双方及监理单位应对平整后的地坪进行以10*10为单位进行方格网测设，且此方格网须与原始地坪方格网使用同一个参考点，要做到数据交圈，前后一致。
并以此作为土方结算的依据。
3.2 管网工程方格网测设施工单位进场前，甲乙双方及监理单位需根据设计图纸，以5m为单位对原始地坪进行线性方格网测设，并将测设数据标注于设计图纸上。
工程竣工后，三方须对竣工后地坪根据原始方格网进行复测，要做到数据交圈，前后一致。
3.3 道路工程方格网测设施工单位进场前，甲乙双方及监理单位需根据设计图纸，以6m*6m为单位对原始地坪进行方格网测设。
工程竣工后，三方须对竣工后地坪根据原始方格网进行复测，要做到数据交圈，前后一致。
4 考核标准在工程复查时现场工程师未按照上述要求执行，发现一项考核100元。
内容不全、不真实的，每发生一次考核100元。
其他不符合本制度或未按本制度执行的，每次负激励100元。
起草人：王亮审核人：邬家明审批人：张建军2。
方格网建立方法
辽宁科技学院讲稿由(9)式可见,首阳山电厂区建筑方格网的相对精度应达到1/30 000方能满足整个厂区施工的要求。
为此我们按照CB50026-93《工程测量规范》中四等导线的要求进行设计，其导线相对闭合差为1/35 000，则更有一定的精度储备。
3、建筑方格网的建立1方格网设计原则在设计建筑方格网时应对整个厂区的平面布置、施工总体规划、原有测量资料等相关资料有一个全面的了解。
根据上述资料和现场的地形情况，其设计步骤为：首先选择主轴线，其次选择方格网点。
建筑方格网的主轴线应考虑控制整个场地，当场地较大时，主轴线可适当增加。
因此，主轴线的位置应当在总平面布置图上选择。
选择时应考虑以下因素：第一，主轴线原则上应与厂房的主轴线或主要设备基础的轴线一致或平行，主轴线中纵横轴线的长度应在建筑场地采用最大值，即纵横轴线的各个端点均应布置在场区的边界上；第二，应避开地下管线、管沟，避免落入建筑物、构筑物上或者土方工程区内，并使其不受邻近挖掘基础壕沟的影响，以便于施测和保存；第三，主轴线的数量及布设采用的图形，应满足图形强度相关要求；第四，标桩能够长期保存。
为此，首阳山电厂建筑方格网共布设10个建筑方格网点，其主轴线为经三路东侧的J2-J5一线，点位分布见图一，图中JA1-JA4是以前布置的控制点，是本次测量的起算基础。
2标志制作与埋设按照甲方要求，采用现场浇注的方式埋设标石。
现场挖Φ300mm³10m深的基坑，基坑内浇注混凝土，并用震动棒将其捣固，然后在其上部固定测量基盘，基盘面平整度应不超过4′，并使基盘面高度与地面相平，最后做好保护井。
保护井的尺寸为500mm³500mm³300mm,在其上边沿压印点号，并用红漆描绘，右边沿喷印“测量标志”，左边沿喷印“严禁破坏”，下边沿喷印“黄河设计公司”字样。
保护井应设排水管，测量基盘中心距公路边沿为300mm。
基盘标志的中心最后用直径1mm的钻头钻一深3mm的小孔并镶嵌铜芯。
建筑工程测量方格网布置及施工过程轴线控制
一、 建筑方格网设计
4. 主轴线设计 轴线点位置，应在总平面图上进行设计确定，应满足：
1） 主轴线应尽量位于场地中央，主轴线的定位点一般应不少 于三个（包括轴线交点）。
2） 纵 横 轴线要互相垂直，若纵轴线较长时，横轴线应酌情加 密，纵横轴线的长度能控制整个建筑物场地的范围。
三、 施工过程轴线控制
1. 桩位放样 2. 基坑与基础放样 3. 建筑物基础上的平面控制
一、 建筑方格网设计
1. 施工坐标系统 在设计总平面图上，建筑物的平面位置系用施工坐标系
统的坐标来表示。坐标轴的方向与主建筑物轴线的方向相平 行，坐标原点应虚设在总平面图西南角上，使所有建筑物坐 标皆为正值。施工坐标系统与测量坐标系统之间关系的数据 由设计书中给出。
一、 建筑方格网设计
2. 设计的准备工作 1）收集绘有设计的核已有的全施工图设计的总平面图， 在
图上应附有坐标和高程。
2）收集建筑物场地的测量控制网资料。 3）了解定线的精度要求
一、 建筑方格网设计
3. 方格网布设原则
建筑方格网的建立原则，由整体到局部，其程序一般采用先作 整个控制建筑场地的主轴线，然后按各个局部不同精度要求来建立 方格网，在布设时应注意下列要求：
3）主轴线中，纵横轴各个端点应布置在场区的边界上，为便 于恢复施工过程中损坏的轴线点，必要时主轴线各个端点可布置在 场区外的延长线上。
4） 为 便 于定线。量距和标石保护，轴线点不要落在建筑物上， 各种管线上和道路中。
二、 建筑方格网的测设
1．建筑方格网点初步定位 建筑方格网在测量之前，应以业主提供的基准点为依据，将方
一、 建筑方格网设计
3）点 位 布置：便于方格网测量和施工定线需要来考虑，布设 在建筑物周围、次要通道上或空隙处。坐标数值最好是5或l0m的整 倍数，不要零数。
