触摸屏ITO玻璃规格书

合集下载

ito玻璃规格

ito玻璃规格ITO玻璃是一种广泛应用于电子设备行业的特种玻璃，具有优良的透光性、电导性和耐候性等特点。

以下是关于ITO玻璃规格的详细说明。

一、ITO玻璃的尺寸和形状ITO玻璃的尺寸和形状可以根据实际应用需求进行定制，但常见的尺寸和形状有以下几种：1．矩形尺寸：通常为200mm x 300mm，300mm x 400mm等，厚度通常为1.1mm，1.3mm，1.5mm等。

2．圆形尺寸：直径通常为50mm，100mm，150mm等，厚度通常与矩形尺寸相同。

3．其他特殊形状：如三角形、梯形、椭圆形等，这些形状需要根据实际需求进行定制。

二、ITO玻璃的性能特点ITO玻璃具有以下性能特点：1．高透光性：ITO玻璃具有很高的透光率，适用于需要高透明度的场合，如触摸屏、LED照明等。

2．防静电性能：ITO玻璃具有较好的防静电性能，可以有效地避免静电对电子产品的影响。

3．耐高温性能：ITO玻璃可以在高温环境下保持稳定，适用于高温环境下的应用。

4．耐候性能：ITO玻璃具有较好的耐候性能，可以在各种环境下长期使用。

5．导电性能：ITO玻璃具有较好的导电性能，可以用于制作导电膜等电子元件。

三、ITO玻璃的应用领域ITO玻璃广泛应用于以下领域：1．触摸屏领域：ITO玻璃是制作触摸屏的核心材料之一，可以用于制作手机、平板电脑、数码相机等电子设备的触摸屏。

2．LED照明领域：ITO玻璃可以用于制作LED照明灯具的透光盖板，提高LED照明的亮度和均匀度。

3．太阳能电池领域：ITO玻璃可以用于制作太阳能电池的透明电极，提高太阳能电池的光电转换效率。

4．显示领域：ITO玻璃可以用于制作各种显示器件的透明电极和防眩膜，如透明显示、投影显示等。

5．其他领域：如光学元件、传感器、光伏器件等领域也有广泛的应用。

四、ITO玻璃的生产工艺ITO玻璃的生产工艺主要包括以下几个步骤：1．配料：将硅酸盐矿物、硅酸盐化合物等原料按照一定比例混合。

12.1触摸屏规格书

TTIR0670304
1
2
3
4
A
5.3 機械特性 Mechanical characteristics 項目 Item 規格 Specification 1 表面硬度
Hardness of surface
備
註 Remarks
A
鉛筆硬度 3H Pencil hardness 3H. 5N 以上彎曲 10 回
PROPRIETARY NOTE This document contains information confidential and proprietary to TRANSTOUCH TECHNOLOGY INC. (TTI) and shall not be reproduced or transferred to other documents or disclosed to other or used for any purpose other than for which it was obtained without the expressed written consent of TRANSTOUCH TECHNOLOGY INC. (TTI)
JIS K-7105
D
5.2 環境特性 Environmental characteristics 項目 Item 規格 Specification 1 動作溫度
Operation temperature
備
註 Remarks
D
-10ºC ~ 60ºC -30ºC ~ 70ºC 20% ~ 90%RH 10% ~ 90%RH
TTIR0670304
1
2
3
4
觸控面板製品規格書

ITO玻璃OLED基板说明书

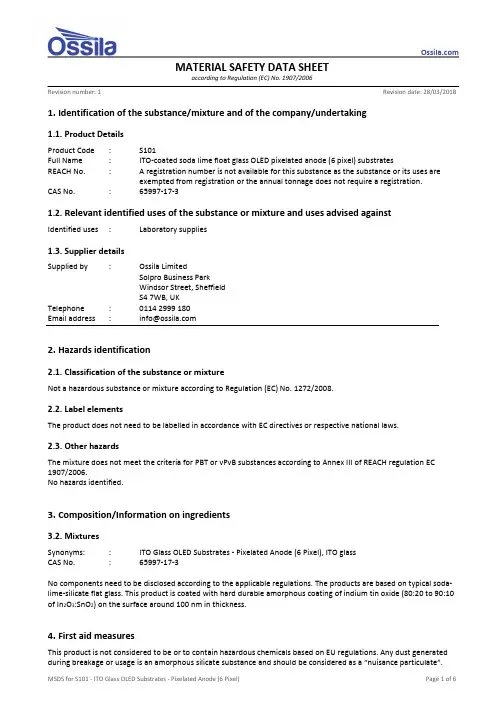

MATERIAL SAFETY DATA SHEETaccording to Regulation (EC) No. 1907/2006Revision number: 1 Revision date: 28/03/2018 1. Identification of the substance/mixture and of the company/undertaking1.1. Product DetailsProduct Code : S101Full Name : ITO-coated soda lime float glass OLED pixelated anode (6 pixel) substratesREACH No. : A registration number is not available for this substance as the substance or its uses areexempted from registration or the annual tonnage does not require a registration.CAS No. : 65997-17-31.2. Relevant identified uses of the substance or mixture and uses advised againstIdentified uses : Laboratory supplies1.3. Supplier detailsSupplied by : Ossila LimitedSolpro Business ParkWindsor Street, SheffieldS4 7WB, UKTelephone : 0114 2999 180Email address :2. Hazards identification2.1. Classification of the substance or mixtureNot a hazardous substance or mixture according to Regulation (EC) No. 1272/2008.2.2. Label elementsThe product does not need to be labelled in accordance with EC directives or respective national laws.2.3. Other hazardsThe mixture does not meet the criteria for PBT or vPvB substances according to Annex III of REACH regulation EC 1907/2006.No hazards identified.3. Composition/Information on ingredients3.2. MixturesSynonyms: : ITO Glass OLED Substrates - Pixelated Anode (6 Pixel), ITO glassCAS No. : 65997-17-3No components need to be disclosed according to the applicable regulations. The products are based on typical soda-lime-silicate flat glass. This product is coated with hard durable amorphous coating of indium tin oxide (80:20 to 90:10 of In2O3:SnO2) on the surface around 100 nm in thickness.4. First aid measuresThis product is not considered to be or to contain hazardous chemicals based on EU regulations. Any dust generated during breakage or usage is an amorphous silicate substance and should be considered as a “nuisance particulate”.4.1. Description of first aid measuresAfter InhalationGlass dust: Remove person to fresh air and seek medical attention.After skin contactGlass dust: Wash with soap and water. Do not rub.Glass: If laceration occurs seek first aid or medical attention for cuts and bleeding.After eye contactGlass dust: Flush with copious amounts of water and seek medical attention.Glass: Rinse with water and seek medical attentionAfter IngestionSeek medical attention4.2. Most important symptoms and effects, both acute and delayedThe most important known symptoms and effects are described in section 11.4.3. Indication of any immediate medical attention and special treatment neededNo data available.5. Fire fighting5.1. Extinguishing mediaThe product is not classified as flammable or combustible under Directives 67/548 / EEC and Regulation EC No.1272/2008.5.2. Special hazards arising from the substance of mixtureHazardous decomposition products: tin/tin oxides, indium/indium oxides5.3. Advice for firefightersWear a self-contained breathing apparatus if necessary. During a fire, irritating and highly toxic gases and vapours may be generated by thermal decomposition.6. Accidental release measures6.1. Personal precautions, protective equipment and emergency proceduresWear personal protective equipment (section 8).6.2. Environmental precautionsNot considered a hazardous waste. Recycle broken glass wherever appropriate facilities exist.6.3. Containment and cleaningSweep up and shovel. Keep in suitable, closed containers for disposal.7. Handling and storage7.1. Precautions for safe handlingUse proper material handling to avoid accidental breakage. Ensure product is handled with suitable personal protective equipment to avoid lacerations. Avoid formation of dust. Provide exhaust ventilation in places where dust is formed.7.2. Conditions for safe storage, including any incompatibilitiesStore in a cool, dry and well-ventilated place protected against breaking, failing, impact and vibrations.7.3. Specific end usesUse in laboratories.8. Exposure controls / Personal protection8.1. Control parametersExposure limit sourcesUK – EH40 Workplace Exposure Limits (WEL).Components with workplace control parametersThe product in its normal state and under normal use does not result in the release of hazardous dusts. Operations such as cutting, grinding or breaking may result in the release of airborne dust which may present a health hazard. Component CAS # Control parametersDiindium trioxide dust 1312-43-2 0.1 mg/m3 (TWA); 0.3 mg/m3 (STEL)Tin (IV) oxide dust 18282-10-5 2 mg/m3 (TWA); 4 mg/m3 (STEL)Silica (amorphous) dusts 65997-17-3 Inhalable: 6 mg/m3 (TWA); Respirable: 2.4 mg/m3 (TWA) TWA - time weighted average; STEL - Short Term Exposure Limit.Inhalable – airborne material that enters the nose and mouth during breathing available for deposition anywhere in the respiratory tract. Respirable – airborne material that penetrates to the lower gas exchange region of the lung.Biological occupational exposure limitsThis product does not contain any hazardous materials with biological limits.8.2. Exposure controlsThe greatest risk in the handling and storage of glass is through laceration. Appropriate precautions to prevent the risk of this should be taken. Cutting activities should be carried out using appropriate personal protective equipment and local engineering controls to reduce the risk of nuisance dusts.Engineering measuresHandle in accordance with good industrial engineering/laboratory practices for hygiene and safety. Ensure eyewash stations and safety showers are close to the laboratory workstation. Ensure good general ventilation or local exhaust extraction is present where cutting or grinding activities are carried out.Personal protective equipmentEyes: Wear safety glasses with side-shields conforming to appropriate government standards such as NOISH (US) or EN166 (EU).Skin: Glass handlers’ cuffs, chaps and apron should be worn as required when cutting or grinding.Hands: Anti-lacerative gloves recommended when cutting or grinding.Clothing: The type of equipment should be appropriate for the concentration and amount of substance used.Respirators: Respiratory protection is not required under normal use where there are no cutting or grinding operations that may generate dust. Where protection from nuisance dusts is needed, use type N95 (US) or type P1 (EN 143) dust masks or those approved under appropriate government standards such as NIOSH (US) or CEN (EU).9. Physical and chemical properties9.1. Information on basic physical and chemical propertiesAppearance: (Semi)transparent, patterned solidOdour: No data availableOdour threshold : No data availablepH : No data availableMelting/freezing point : No data availableBoiling point/range : No data availableFlash point : No data availableEvaporation rate : No data availableFlammability : No data availableExplosive limits : No data availableVapour pressure : No data availableVapour density : No data availableRelative density : No data availableSolubility(ies) : No data availablePartition coefficient: n-octanol/water : No data availableAutoignition temperature : No data availableDecomposition temperature :No data availableViscosity :No data availableExplosive properties :No data availableOxidising properties :No data available9.2. Other safety informationNo data available.10. Stability and reactivity10.1 ReactivityNo data available.10.2. Chemical stabilityStable under normal temperatures and pressures under recommended storage conditions.10.3. Possibility of hazardous reactionsNo data available.10.4. Conditions to avoidNo data available.10.5. Incompatible materialsNo data available.10.6. Hazardous decomposition productsNo known hazardous decomposition products.11. Toxicological information11.1. Information on toxicological effectsAcute toxicityNo data available.Skin corrosion/irritationNo data available.Serious eye damage/eye irritationNo data available.Respiratory or skin sensitizationNo data available.Germ cell mutagenicityNo data available.CarcinogenicityNo data available.Reproductive toxicityNo data available.Specific target organ toxicity - single exposureNo data available.Specific target organ toxicity - repeated exposureNo data available.Aspiration hazardNo data available.Routes of exposureEye contact, ingestion, inhalation, skin contact.Signs and Symptoms of ExposureNo data available.To the best of our knowledge, the chemical, physical, and toxicological properties have not been thoroughly investigated.12. Ecological information12.1. ToxicityThe product is classified as nontoxic.12.2. Persistence and degradabilityNot applicable.12.3. Bioaccumulative potentialNot applicable.12.4. Mobility in soilNot applicable.12.5. Results of PBT and vPvB assessmentThe product does not contain PBT or vPvB substances according to Annex XIII of REACH regulation.12.6. Other adverse effectsNo data available.13. Disposal13.1. Waste treatment methodsProductGlass and glass dust is not considered a hazardous waste under USEPA RCRA, or European Hazardous Waste Directive definitions. The mass of material in the coatings is negligible therefore has no impact on the composition of the glass with regard disposal. The coated glass can be recycled through conventional means alongside other glass when possible. Observe all federal, state and local environmental regulations and directives on waste and hazardous waste. Offer surplus material to a licensed professional waste disposal professional.Contaminated packagingDispose of as unused product.14. TransportNon-hazardous for road, air and sea transport.IATA: Not regulated as a hazardous material.IMO: Not regulated as a hazardous material.RID/ADR: Not regulated as a hazardous material.15. Regulatory informationThis safety datasheet complies with the requirements of Regulation (EC) No. 1907/2006, the Registration, Evaluation, Authorisation and Restriction of Chemicals (REACH).15.1 Safety, health and environmental regulations/legislation specific for the substance or mixtureNo data available.15.2 Chemical safety assessmentNot applicable.16. Other informationWarrantyThis material is for research and development use only. The information provided here is based upon the available information from material suppliers but not warranted as complete and is provided only as a guide. Ossila Limited shall not be held responsible for any damage resulting from use or handling of this product.。

ITO膜的主要性能参数

ITO膜的主要性能参数ITO膜（Indium Tin Oxide film）是一种广泛应用于光电子器件中的透明导电薄膜材料。

在过去的几十年里，ITO膜已经成为一种非常重要的材料，特别是在液晶显示器、智能手机、光伏电池和触摸屏等领域。

以下是ITO膜的主要性能参数。

1.透明性能：ITO膜具有很高的透明性，可以高达90%以上。

透射率对于光电子器件的正常工作至关重要，因为ITO膜通常用作透明电极，需要保持较高的透光性。

2. 电阻率：ITO膜的电阻率是指电流在薄膜内的电阻能力。

低电阻率是ITO膜的重要特点，通常在10-4到10-3Ω·cm范围内。

较低的电阻率意味着较低的电阻，这对于电子器件的正常工作和高效率非常重要。

3.厚度均匀性：ITO膜的均匀厚度是其正常工作的关键之一、ITO膜的厚度通常在100到500纳米之间，要求薄膜的厚度在大面积内是均匀的，以确保光电子器件的性能稳定和一致性。

4.光学透射率：ITO膜的光学透射率是指光在通过薄膜时的能量损失程度。

ITO膜具有较高的光学透射率，可以实现高亮度和清晰度的显示效果。

此外，ITO膜还具有较低的散射能力，有助于提高光电子器件的光背景和对比度。

5. 导电性能：ITO膜是一种导电薄膜材料，可以进行电导。

ITO膜的导电性能主要体现在电导率上，电导率通常为10^3到10^4 S/cm。

高导电能力对于电子器件的快速响应和高效能输入输出是必要的。

6.机械稳定性：ITO膜需要具有较强的机械稳定性，以确保其在实际应用中的持久性和可靠性。

这意味着ITO膜需要具有较高的耐磨损性和抗划伤性，以及对化学和环境介质的抗腐蚀性。

7.热稳定性：ITO膜需要具有良好的热稳定性，以承受高温处理和应用中的温度变化。

在一些情况下，ITO膜可能需要承受较高的温度，而不会发生膜的破裂、变形或失效。

8.耐久性：ITO膜需要具有较长的使用寿命，以确保光电子器件的长期稳定性和可靠性。

它需要具有良好的抗氧化性和抗退火性能，以及对环境因素（如湿度、光照等）的较好的耐受性。

万顺 ITO Film 规格书 C-V150-HH125-P11

5-2 物理特性
测试项目
热收缩
MD 方向 TD 方向
密着性
ITO 层
表面硬度
HC 层
翘曲测试
单位 % % －－
mm
规格值＜1.0 ＜0.8 100/100
≧H
≦20mm
测试方法 JIS K7133 (150℃×30min) MD 与 TD 量测距离：100mm 百格测试 JIS K5600-5-4 150℃×90min 烘烤后静置时间：15 min 样品尺寸：400×360mm
-5-
9. 取用与保管上注意事项
1. 汗水或油脂等若附着于 ITO 层上，将会影响 ITO 表面阻抗质特性，故勿在未戴手套下直接触摸 ITO 层表面。
2. 勿使用布或纱布等物品擦拭本产品，以防止刮伤或表面阻抗值变化等情形产生。 3. 保存地点最佳为 22±10℃、50±20%RH 环境下，应注意不可有通风不良与漏水等
卷曲方向 ITO 面为卷曲内侧。
卷芯 6”塑料管芯。
标签各卷产品外围卷标将包含产品名称、产品批号、长度、宽度等。
※ 产品名称：C-V150-HH125-P11
附图一包装方式示意图
8. 质量保证期间
产品保证期间为允收后 6 个月，并请于 22±10℃、50±20%RH 环境下保存，避免于高温高湿环境下置放。
产品规格书
提出份数客户机种：
客户料号：
份送回份数
份
厂商品名： C-V150 -HH125-P11
确认栏
改订履历
改订版本号
改订日
改订内容
营销部
技术部
生产部
质检部
万顺包装材料股份有限公司光电薄膜分公司
汕头保税区万顺工业园 Tel:0754-89693780 Fax:0754-89693711

ITO玻璃系列知识

ITO玻璃系列知识(一)，基片主要要求300以上的是高电阻，主要用于生产触摸屏；150以下的是中、低电阻，主要用于生产液晶显示器件。

基片玻璃主要类型.1.. ............. .钠钙玻璃2..... .........硼硅玻璃3...... .........其它玻璃基片玻璃主要供应商1...............Asahi Glass2...............Central Glass3...............Desag4...............Glaverbel S.A.5...............Nippon Sheet Glass6..............Pilkington Micronics Limited7...............Samsung Corning8..............其它供应商基片玻璃磨边情况...............R型园边..............C型斜边..............未磨边..............其它情况基片玻璃表面状况1...............超浮法玻璃2...............抛光玻璃3...............未抛光玻璃Z...............其它情况基片玻璃规格要求1.长(宽)公差2.厚度公差3.垂直度（见图1）La/L≤0.1%a各种规格基片的垂直度均不超过0.1%。

图14翘曲度（见图2）hL其中：图2——厚度≥0.7mm的基片玻璃，翘曲度（h/L）≤0.1%。

——厚度≤0.55mm的基片玻璃，翘曲度（h/L）≤0.15%。

——不允许有S形翘曲5微观波纹度（浮法锡面）玻璃基片的表面存在宏观的不平直度（即翘曲度）和微观的表面波纹度（Microcorrugation）。

适合于LCD工艺要求的微观波纹度测量方法如下：用长程表面轮廓仪，在待测样片上沿垂直于浮法拉伸方向扫描150mm表面轮廓线，并设定载止波长为0.8-8.0mm。

ITO_GLASS的规格书

南玻集团股份有限公司
标准编号: WL200203
修订日期：2008/12/30
南玻集团股份有限公司
触摸屏用ITO透明导电玻璃质量标准
1.0 总则 1.1 本标准规定了南玻生产的触摸屏用 ITO 透明导电玻璃(简称TP 产品)的质
量特性。 1.2 本标准适用于南玻TP 产品生产过程中的质量控制和售后服务过程中的质量保证。
编号
玻璃类型
标准要求
1 普通玻璃
≤0.10%
2 钢化玻璃
≤0.3%
注：翘曲度＝翘曲量/Max（长、宽）。
检验工具塞规塞规
2.5 膜层质量性能 2.5.1 Na+阻挡层膜层质量要求
5
南玻集团股份有限公司
标准编号: WL200203
修订日期：2009/03/30
编号
项目
标准要求
检验工具
1
膜厚
≥200Å
1.0%
表观质量
1.0%
翘曲度
N=5 R=1
应力值
N=5 R=1
交换深度
N=5 R=1
落球实验
N=5 R=1
膜厚
N=5 R=1
透过率
N=5 R=1
面电阻
1.0%
膜层稳定性能
N=5 R=1
检验水平 S3 S3 R/A R/A R/A R/A R/A R/A S3 R/A
4.0 包装与标识
4.1 玻璃间夹以隔纸，以避免玻璃相对滑动而造成划伤。 4.2 通常情况下，每小包玻璃为20片玻璃，每3小包装入一纸箱，纸箱再装入大木箱；且每
≤16%（单片） ≤8%(镀膜前进方向)
TPXHI400 TPTHI400
120±30Å

ITO玻璃镀膜简介

ITO玻璃教育訓練教材第一章ＬＣＤ简介第二章ＩＴＯ玻璃２．１ＩＴＯ玻璃简介２．２ＩＴＯ玻璃制造流程２．３ＩＴＯ玻璃生产管理第三章切割及裂片作业说明３．１制程简介３．２治具规格说明３．３制程操作说明及制程条件设定３．４机台故障排除ˋ停电处理程序３．５质量自主检查３．６其它注意事项第四章磨边及倒角作业说明４．１制程简介４．２治具规格说明４．３制程条件４．４机台操作及故障排除４．５质量自主检查４．６其它注意事项第五章清洗作业说明５．１制程简介５．２洗净配药方法５．３制程条件５．４机台操作及故障排除５．５质量自主检查５．６其它意事项第六章抛光作业说明2.1抛光玻璃作业流程简介2.2抛光原理2.3抛光玻璃之规格第七章机台简介与制程条件设定2.1抛光机台简介2.2制程条件设说明第八章抛光五大控制因素3.1 P.P的管理3.2 Pad的管理3.3 template的管理3.4研磨剂的管理3.5振幅的管理第九章机台操作与抛光作业注意事项4.1作业前之确认事项4.2机台操作4.3抛光作业注意事项4.4破片处理程序第十章研磨剂测量及Pad修正6.1研磨剂测量6.2 Pad的修正第十一章质量检验作业程序及标准5.1抽检作业5.2质量检验作业第一章前言1.1LCD简介●ＬＣＤ：液晶屏幕显示器(Liquid Crystal Display)。

●ＬＣ：液晶，遇电场会使液晶分子从平躺状态旋转成站立情况，使光线从无法穿透变成可穿透，进而产生明暗对比的情形。

●ＬＣＤ依其扭转的程度可分为：(1)ＴＮ型(2)ＨＴＮ型(3)ＳＴＮ型，目前公司主要生产的为ＴＮ型及ＳＴＮ型ＬＣＤ。

●ＬＣＤ以图型来区分可分为：(1)七段式（适用于计算器、电子表等）(2)点矩阵式（适用于电子字典、计算机等）。

●ＬＣＤ作动的原理为：组合两片ＩＴＯ导电玻璃，之间灌入液晶，当导电玻璃通电时，上下两片图形、线路有重迭部分就会产生电场，改变液晶分子方向，即会颢示。

●玻璃基板：一般ＴＮ／ＳＴＮ显示器是使用碱石灰玻璃作为基板，即俗称的钠玻璃。

2014.11.28 ITO透明导电玻璃产品规格书FOR

采购规格书（修订履历）AR用ITO透明导电玻璃SPEC. NO. TK20141128-11.0概述1.1 本规格书规定了AR用ITO透明导电玻璃的技术要求、试验方法、检验规则、标志、包装、运输及贮存。

1.2 适用范围：此份规格书内容只适用于样品试制，不适用于批量生产。

1.3它适用于AR用ITO透明导电玻璃的生产过程和质量监控以及售后服务过程。

2.0产品规格长信公司可提供以下规格AR用ITO透明导电玻璃产品。

3.0术语和定义GB/T14264确定的以及下列术语和定义适用于本标准。

3.1 垂直度玻璃基片的垂直度是指玻璃相邻两边所形成角度与直角相比的偏差，垂直度的公差等级定义为（a/L）×100%（见图1，a为公差,L为被测玻璃基片的相应边长)。

3.2 翘曲度翘曲度的公差等级定义为(h/L)×100%（见图2，h为公差，L为被测玻璃基片的相应边长）。

图2 玻璃基片的翘曲度3.3 点状缺陷点状缺陷包括玻璃内部气泡、夹杂物，玻璃表面凹坑、异色点、颗粒、玻璃屑等。

点状缺陷尺寸定义为d=(L+W)/2(见图3 ,L为点缺陷的长度,W为点缺陷的宽度)。

图3 点状缺陷3.4 崩边(见图4，L为崩边的长度,W为崩边的宽度，d为崩边的深度，t为玻璃基片的厚度)图4 崩边3.5 磨边R型圆边(见图5)图5 R型圆边4.0玻璃基片规格质量要求长信公司从几个供方采购玻璃基片，按来料检验标准进行入厂检验，检验合格后对基片进行切割、磨边、倒角、检验，使其平整度及其它规格达到本标准规定的质量要求，长信公司可提供玻璃尺寸从150 mm到1300 mm。

5.0 玻璃基片表面及内部缺陷质量要求距四周边缘5mm以外的区域为质量保证区域（见上图）；5.1 ITO玻璃表观质量5.2 ITO玻璃镀膜质量要求5.3 ITO膜层稳定性6.0 质量控制6.1长信公司于2003年6月份通过ISO9001：2000质量体系认证，2006年11月通过ISO14001：2004环境体系认证，2009年9月通过TS16949体系认证。

ITO 玻璃标准

玻璃基片质量标准外形尺寸：平面度：TN型、TP型玻璃基片要求（S型翘曲不允许）STN型基片要求（S型翘曲不允许）HTN型基片要求（S型翘曲不允许）TP型质量标准TP型LCD用ITO膜层标准品级面电阻（Ω/□）面电阻不均匀性透过率刻蚀时间膜层厚度TN/STN型质量标准TN 型,STN型LCD用ITO膜层标准品级标识面电阻标准控制面电阻透过率刻蚀时间膜层厚度TN100 ≤100Ω/□70-90Ω/□≥87％≤30S250Å±50Å TN80 ≤80Ω/□60-80Ω/□≥87％≤35S300Å±50Å TN60 ≤60Ω/□40-60Ω/□≥85％≤60S350Å±50Å STN/TN80 ≤80Ω/□60-80Ω/□≥87％≤35S300Å±50Å STN/TN60 ≤60Ω/□40-60Ω/□≥85％≤60S350Å±50Å STN/TN50 ≤50Ω/□35-50Ω/□≥83％≤60S400Å±50Å STN/TN40 ≤40Ω/□30-40Ω/□≥82％≤60S500Å±100Å STN/TN30 ≤30Ω/□24-30Ω/□≥81％≤100S700Å±100Å STN/TN25 ≤25Ω/□18-25Ω/□≥80.5％≤120S800Å±100ÅSTN/TN20淡黄色≤20Ω/□17-20Ω/□≥80％≤120S900Å±100ÅSTN/TN17金黄色≤17Ω/□15-17Ω/□≥82％≤130S1150Å±150ÅSTN/TN15黄色≤15Ω/□13-15Ω/□≥85％≤200S1350Å±200ÅSTN/TN13紫红色≤13Ω/□10-13Ω/□≥86％≤200S1550Å±200ÅSiO2膜层标准SiO2膜层标准序号膜层指标标准范围测量方法1 膜层厚度≥250Å表面形貌仪2 透过率≥90％分光光度计3 阻挡层性能<10ug/dm2夹具夹持96度煮48小时用原子吸收光谱法测量ITO膜层的稳定性ITO膜层的稳定性序号膜层特性标准范围测量方法1 刻蚀时间见上表刻蚀液成分：HCI:H2O:HNO3=50:50:3 刻蚀温度：60℃2 热稳定性R t/R0≤250％TN型，STN型，HTN型300℃，60分钟R t/R0≤110％TP型150℃，60分钟（或按客户要求控制）R0为原始方电阻值，R t为最终方电阻值。

ITO导电玻璃

附件1 HDB/JC005-2005ITO导电玻璃加工贸易单耗标准（商品编号：70200011）1范围本标准规定了以超薄玻璃（商品编号：70052900.90）为原料加工生产ITO导电玻璃（商品编号：70200011）的加工贸易单耗标准。

本标准适用于海关和商务主管部门对以超薄玻璃加工ITO导电玻璃的加工贸易企业进行加工贸易单耗审批、备案和核销管理。

2定义本标准采用如下定义：净耗：指加工生产中物化在单位ITO导电玻璃中的超薄玻璃的数量，单位：平方米。

工艺损耗：指因加工生产工艺要求，在生产过程中所必须耗用的、且不能物化在ITO 导电玻璃中的加工贸易超薄玻璃的数量。

损耗率（%）：指工艺损耗占单位进口保税料件投入量的百分比。

3单耗标准3.1 原料品质规格超薄玻璃为各档次的超薄浮法玻璃，应符合合同对品质的认定。

3.2 成品品质规格ITO导电玻璃应符合国家标准《GBT18680-2002液晶显示器用氧化铟锡透明导电玻璃》或合同对品质的认定。

3.3单耗标准ITO导电玻璃加工贸易单耗标准备注：TN型ITO导电玻璃是指非抛光级导电玻璃；STN型ITO导电玻璃是指抛光级导电玻璃。

HDB/JC005-2005ITO导电玻璃加工贸易单耗标准编制说明1任务来源为加强加工贸易单耗管理，规范和完善海关和商务主管部门对加工贸易单耗的审批、备案、核销，落实国务院关于对加工贸易管理的政策措施，打击伪报单耗的不法行为，促进加工贸易的健康发展，根据加工贸易单耗标准制定工作联络小组工作计划，特制定ITO导电玻璃加工贸易单耗标准。

本标准由海关总署办公厅、原国家经贸委办公厅委托合肥海关负责起草制定；由海关总署加工贸易及保税监管司、国家发展改革委经济贸易司组织中国建筑材料工业协会、中国建筑玻璃与工业玻璃协会、有关玻璃行业和企业的专家及海关加工贸易保税专业技术人员组成的评审委员会进行审定。

2制定单耗标准的原则单耗标准制定原则应符合我国加工贸易企业的生产实际，贯彻国家税收政策、产业政策和外贸政策，以国家标准、行业标准或该行业加工贸易企业的平均生产水平为制定基础，促进加工贸易企业的技术进步和公平竞争，便于海关有效监管和相关单耗数据的使用和维护。

ITOglass介绍

ITOglass介绍LCD面板之元件I.T.O玻璃前言：由於顯示方式、驅動方式….等不同，所要求的性能、品質也有所不同，因此依據不同用途之產品，選用適用的玻璃！大體上來說：液晶顯示器驅動方式使用玻璃種類1. 簡單矩陣驅動鹼石灰玻璃2. 有源矩陣驅動無鹼玻璃、硼硅玻璃、石英玻璃、硅基板I.T.O玻璃之架構I.T.O膜SiO2膜素玻璃玻璃種類化學組成(wt%) 歪點(℃)熱膨脹係數(ppm/℃)密度(g/cm3) SiO2 B2O3 Al2O3 RO Na2O鹼石灰玻璃Asahi (AS) 72.5 --- 2 12 13.5 511 8.5 2.49 Asahi (AX) 72 9.5 5 7 6.5 527 5.1 2.41 NEG (BLC) 71 13 6 3 8 535 5.1 2.36 無鹼玻璃Corning (7059) 49 15 10 25 --- 593 4.6 2.76 Asahi (AN 635) 56.5 6 11 26.5 --- 635 4.8 2.77 NEG (OA 2) 56 6 13 24 --- 650 4.7 2.7石英玻璃Corning (7940) 99.5 --- --- --- --- 990 0.55 2.20 Asahi (AQ) 100 --- --- --- --- 1000 0.6 2.20RO：土類金屬酸化物1.與液晶起作用，造成液晶之電阻率下降、顯示特性不良2.在封膠部位滲出，有可能發生封口膠之粘著力下降在玻璃基板上塗一層SiO 2薄膜，阻擋鹼性成分溶出2.中性硼硅玻璃此種玻璃之鹼含量為鹼石灰玻璃的一半以下，進一步調整玻璃成份，使之成為中性，即可抑制鹼的溶出3.無鹼玻璃1.鹼石灰玻璃鹼性成分的含量是微量的，即在0.1wt%以下（一）玻璃外觀要求(1.)厚度------目前使用的玻璃一般為1.1mm、0.7mm、0.55mm、0.4mm(2.)外型尺寸------依據不同之客戶的要求，I.T.O玻璃廠商把平板玻璃切成各種尺寸在出貨給客戶(3.)表面傷痕、氣泡和異物------有源矩陣之最小width為5～10um，因此缺陷之要求需小於5um------簡單矩陣之最小width為50um，因此缺陷之要求需小於50um(4.)玻璃表面的凹凸------玻璃基板表面的凹凸點分成三種：◎表面粗糙度：影響塗膜的特性、液晶配向、圖形邊緣的平整性◎表面波紋：影響顯示之均勻性背景◎翹曲：影響在製程中，無法真空吸附甚至於影響顯示之均勻性背景有源矩陣TN STN FLC 表面粗糙度(oA) 100～150 200～300 200～300 200～300 表面波紋(um) ＜ 0.5 ＜ 0.3 ＜ 0.05 ＜ 0.2 翹曲(um) ＜ 100 ＜ 500 ＜ 500 ＜ 500（二）玻璃的熱特性由於LCD 製程中有高溫製程，因此必須選用耐熱性高之玻璃b.耐熱衝擊性a.耐熱性由於玻璃之端面容易發生碎裂和損傷，為了避免再耐熱衝擊性時受基板邊緣狀態和表面傷痕的影響下缺陷的發生，需充分注意玻璃基板的耐熱衝擊性處理!51015300400500600700·??×(￠J)|áYq(￡gm/1mm)°h¤??e°h¤??á熱伸縮性影響到LCD製程上之位置公差c.熱伸縮性d.熱膨脹率影響到LCD製程上之位置公差（三）玻璃的耐化學性a.耐水性b.耐酸性c.耐鹼性在LCD 製作過程中，需要使用到酸液、鹼液或中性等液體，因此必須針對玻璃基板做耐化學性之測試玻璃基板在90℃的離子水中浸泡40小時，測其單位面積的減重情況玻璃基板在95℃的硝酸水溶液(0.01N)中浸泡20小時，測其單位面積的減重情況玻璃基板在80℃鹼性蘇打水溶液(5wt%)中浸泡1小時，測其單位面積的減重情況SiO2與 I.T.O膜規格要求SiO2 I.T.O成份SiO2 （100％）In2O3（90％）SnO2 (10%)膜厚20~30nm 隨產品規格而不同折射率1.57±0.1 1.90±0.1光穿透率＞91% 隨產品規格而不同MakerSheet resistance Transmittance(%) specified Thickness of ITO film(oA)S.S.C ≦ 150 300 ±100 ≧ 85 ≦80 350 ± 150 ≧ 83 ≦50 450 ± 150 ≧ 81 ≦30 800 ± 200 ≧ 79 ≦15 1300 ± 200 ≧ 82 ≦ 10 1850 ± 250 ≧ 80M.D.T ≦ 120 200 ± 50 ≧ 86 ≦ 80 300 ± 100 ≧ 83 ≦ 60 450 ± 100 ≧ 80 ≦ 30 800 ± 150 ≧ 80 ≦ 20 1000 ± 200 ≧ 84 ≦ 12 2000 ± 200 ≧ 80 ≦ 8 2000 ± 200 ≧ 8320406080100120140255585115145175ITO film thickness(nm)s h e e t r e s .(o h m /s q r )I.T.O 透明導電膜的品質特性：a.面電阻和穿透率810-??=d R ρ）膜厚（面電阻）薄膜之電阻率（A ?Ω:d :.cm :R ρb. 因膜厚不同，會有極大值與極小值（電阻率變化時，電阻範圍隨之改變）7577798183858789255585115145175ITO film thickness(nm)t r a n s m (%)c.耐熱性（熱穩定性）------LCD 製造過程中，I.T.O 膜常暴露在高溫中，因此熱穩定性很重要05010015020020406080100á?tay-è(￡[/??)3B 2z ?áao1q ay(￡[/??)250￠J 300￠J 350￠J 500￠Jd.化學穩定性：e.薄膜表面形狀------隨製造方法和膜厚不同而異標準是在60℃、90％RH(相對濕度) 、24小時的條件下，仍在初始電阻值的±10％之內標準是在75℃、1％ NaOH 溶液中浸泡20分鐘的條件下，仍在初始電阻值的±10％之內耐濕性耐鹼性。

电容式触摸屏及其ITO玻璃

電容式:電容式觸控面板是利用透明電極與人體之間的靜電結合所產生之電容變化,從觸控位置所產生之誘導電流來檢測其座標。

1.表面電容式:其感應原理是以電壓作用在螢幕感應區的四個角落並形成一固定電場,當手指碰觸螢幕時,可令電場引發電流,藉由控制器測定,依電流距四個角落比例的不同,即可計算出接觸位置。

表面電容式觸控面板耐用性佳,適用於工業用及戶外等環境。

2.投射電容式:投射電容式觸控面板為iPhone所使用之架構,特點為可應用多點式觸控,缺點是解析度低,無法支援手寫辨識。

1.T08雙層投射式電容o正面SiO2厚度:>20nm,typical23nm o正面ITO厚度:15±5nmo背面SiO2厚度:>20nm,typical23nm o背面ITO厚度:15±5nmo電阻:100~155ohm/sqo均勻性:±5%o穿透率:>86%,typical87%2.T09雙層投射式電容o正面SiO2厚度:>20nm,typical23nm o正面ITO厚度:15±5nmo背面SiO2厚度:>20nm,typical23nmo背面ITO厚度:15±5nmo電阻:300±50ohm/sqo均勻性:±5%o穿透率:>87%,typical88%3.T10單層投射式電容o SiO2厚度:>20nm,typical23nmo ITO厚度:15±5nmo電阻:100~155ohm/sqo均勻性:±5%o穿透率:>88%,typical89%4.T11單層投射式電容o SiO2厚度:>20nm,typical23nmo ITO厚度:15±5nmo電阻:300±50ohm/sqo均勻性:±5%o穿透率:>89%,typical90%玻璃基板1.鈉玻璃o厚度:0.4mm,0.5mm,0.55mm,0.7mm,1.1mm,1.6mm,1.8mm,2.8mmo尺寸:300x400~550x650mmo導角:視別角o磨邊:圓邊2.化學強化玻璃o厚度:0.4mm,0.5mm,0.55mm,0.7mm,1.1mm,1.6mm,1.8mm,2.5mm o尺寸:300x400~550x650mmo導角:視別角o磨邊:圓邊3.抗眩玻璃o厚度:1.9mm,2.9mmo尺寸:300x400~550x650mmo導角:視別角o磨邊:圓邊ITO信賴性測試Chemical&physical testItem Standard Inspection method Others1Chemical resistance in NaOH Change of sheetresistance£10%and change inTreatment in sodiumhydroxide conc.5%at55±1oC for30min.withSampling:each Lot1pcappearance visiblewith unaidedunder normalilluminationultrasonic agitation.2Adhesive tape test No peel off According to MIL-M-13508 4.4.6.,to check appearance bymicroscope under normalilluminationSampling:each MO.See Note23Rubber test No peel off According to MIL C-675-C4.5.10,rubber according toMIL E-12397-B.Check appearance withmicroscope Sampling:each MO. See Note34Humidity Stability £10%Measure the resistance (Before,treatment in60+/-2oC and90+/-5%RH(thermal chamberC-Sun/HMO-2,for24hours.Measure theresistance after environmenttest(by4-point probe.ΔR(%=((Rafter–Before/Beforex100%Sampling:each MO.5Temperature stability(change of resistance≦±15% Uniformity≦±10%Change of sheet resistanceafter a temperature cycleAfter cycleat160OC,30min.6Effective area The effective area(critical areais defined as the total substrate area less a10mm border.7Guarantee To guarantee all properties for all ITO glass(not AQL guarantee.Merckwill not take any responsibility regarding any compensation exceeding thevalue of our products.电容式触摸屏用ITO玻璃(14*16*0.7产品简介»尺寸:14*16*0.7电阻:150欧姆或400±50透过率:90%、94%、97%。

ito玻璃功函

ito玻璃功函Ito玻璃功函Ito玻璃功函是一种具有特殊功能的玻璃材料，其名称来源于其主要成分之一——氧化铟（Indium Tin Oxide）的英文缩写ITO。

ITO 是一种透明、导电的氧化物材料，具有优良的光电性能，被广泛应用于光电子、光学和显示领域。

ITO玻璃功函具有优异的透明性。

由于ITO薄膜具有较高的可见光透过率和较低的反射率，使得ITO玻璃功函在光学器件中得到广泛应用。

例如，在液晶显示器中，ITO玻璃功函作为透明电极，能够提供电流并保持显示屏的透明性。

此外，在太阳能电池板、电子墨水屏等光电子产品中，ITO玻璃功函也扮演着重要的角色。

ITO玻璃功函具有良好的导电性。

ITO薄膜具有较低的表面电阻和较高的电导率，使得ITO玻璃功函在电子器件中广泛应用。

例如，在触摸屏技术中，ITO玻璃功函作为触摸面板的导电层，能够实现触摸操作的精准感应。

此外，在电子器件的连接线、电极等部分，ITO 玻璃功函也能提供良好的导电性能。

ITO玻璃功函还具有优秀的耐腐蚀性和耐热性。

由于ITO薄膜在制备过程中经过特殊处理，使得其能够抵御酸碱腐蚀和高温环境的影响。

这使得ITO玻璃功函在化学实验、高温工艺等领域得到广泛应用。

ITO玻璃功函还具有调制光学性能的特点。

通过改变ITO薄膜的厚度和结构，可以调节其在不同波长下的光学性能，如反射率、透过率等。

这使得ITO玻璃功函在光学器件中具有更广泛的应用空间，如光学滤波器、光学调制器等。

ITO玻璃功函作为一种具有特殊功能的玻璃材料，广泛应用于光电子、光学和显示领域。

其优异的透明性、导电性、耐腐蚀性和耐热性，以及调制光学性能的特点，使得ITO玻璃功函成为现代科技领域中不可或缺的材料之一。

随着科技的不断进步，ITO玻璃功函将继续发挥其独特的作用，为人类创造更美好的未来。

TN ITO GLASS标准

液晶显示用氧化铟锡透明导电膜玻璃TN规格书客户名称：引用文件GB/T 18680-2002 液晶显示器用氧化铟锡透明导电玻璃标准1．玻璃几何尺寸 1.1 玻璃规格1.2翘曲度描述基片和平面基板之间的距离，用平面基板和塞尺测量（见下图）（翘曲度标准见下表）。

h图2 玻璃基片的翘曲度不允许S 形翘曲1.3平面度（也称为微波纹度）用Surfcom l400D 表面形貌仪测量玻璃基片的平面度，波长范围：0.8mm —8.0mm 。

标准：≤0.15µm/20mm。

1.3.1玻璃基片要求（S 形翘曲不允许）1.4磨边倒角标准提供的导电膜玻璃已经过磨边倒角处理。

磨边为R 型边（磨边规格见插图），四个角倒角(倒角边经过磨边处理)，大角用来标识拉引方向和镀膜面(倒角尺寸见插图)。

0.2mm ≤a ≤1.0mmc=1.5±0.5mm d=5.0±1.0mm e=2.0±1.0mm 1.5 表面质量缺陷按分布位置可分为表面缺陷和玻璃体缺陷，按照缺陷形状可分为点状缺陷和线状缺陷。

点状缺陷尺寸定义为d=（L+W ）/2。

线状缺陷W 指的是缺陷的最大宽度。

1.5.1 TP 型LCD 用导电膜产品表面质量见下表 R 型边1.5.2玻璃镀膜后表面质量经过100％在线检验，裸眼使用反射光法或透射光法在距玻璃30cm处检验(见插图)2．膜层质量2.1 Si02膜层标准2.2 TP型LCD用导电膜层标准2.3 ITO膜层的稳定性3.质量控制3.1 抽样方法3.2 我司的测量设备经过周期检定，可以追溯至国家标准或国际标准，以保证测量数据的准确性。

3.3出厂的产品提供出厂检验报告以及可追溯标示4.包装和标识4.1 包装描述4.1.1玻璃与玻璃之间采用拷贝纸，以防止玻璃间的相互滑动造成划伤,保护膜面质量。

4.1.1包装时，上下各放一张硬纸板，用POF热缩收袋对玻璃进行热收缩包装形成玻璃成品小包装。

4.1.2使用木箱包装玻璃，我司将小包装装入木箱。

ITO玻璃技术方案

5 、 ITO膜表面粗糙度； 6 、ITO玻璃基板、膜厚均匀度。
1
五、ITO玻璃的评价参数
5.3.2基板翘曲度 :用h/L表示(如图)
即翘曲的高度与翘起边的长度之比
h
L
其中要求如下 : —— 厚度≥0 . 7mm 的基片玻璃，翘曲度（h/L） ≤0 . 1% 。 ─ ─ 厚度 ≤ 0 . 55mm 的基片玻璃，翘曲度（h/L） ≤0 . 15% 。 —— 不允许有S形翘曲
根据材料的不同,通常分为钠钙玻璃和硼硅玻璃两种 ;LCD行业
中较常用的为钠钙型玻璃.
优点
缺点
钠钙型玻璃
成本低
含有钠、钾等离子, 易产生渗透,影响产品性能
硼硅型玻璃
玻璃硬度高,透过率好
成本较高
钠钙型玻璃基本成份 :
成份
Al2O3 CaO
含量 0 . 5- 1 .9 7- 12
Fe2O3 0-0 .2
ITO玻璃的生产工艺流程主要分为以下三个步骤：
（1）切割倒角；
（2）抛光；（3）镀膜
注： TN型玻璃不需要抛光。生产工艺流程更简单。
1
四、ITO玻璃的生产工艺流程
ITO玻璃简要生产工艺流程如下：
原片来料检验
切割
磨边倒角
清洗
检验
ITO
镀膜
SI02 镀膜
检查
清洗
抛光
检验
包装
入库
TN型玻璃不需经此流程
ITO玻璃基础知识
1
主要内容
一、什么是ITO玻璃；三、 ITO玻璃的分类
五、 ITO玻璃的评价参数；七、ITO玻璃使用常见问题；
二、 ITO玻璃的基本结构四、 ITO玻璃的生产工艺流程；六、 ITO膜面的判定；

触摸屏ITO培训资料

研发部ITO培训资料（2010年07月12日）注：此资料不得私自复印外带。

目录一、标准规范；二、结构与类别；三、常用物料与特性；四、设计规范；五、工艺流程及注意事项；六、ITO使用注意事项；七、ITO标准品;1、命名方式2、产品包裝3、產品的配備4、Controller Driver型號5、四线、五线電阻式T/P工作原理、区别及我司TP的优势6、不同材料的標準品的適用範圍7、產品測試.研发部ITO培训一、标准规范1.电子特性：1)电路等级：1.8-3.3V(DC)。

2)透明度：透光率测试由三个参数决定，分别是透明度、雾化度及清晰度。

不同的参数值表现不同的外观。

(1) 投射电容：在550nm的光波长下，产品的透光率：>90%。

(2) 表面电容：在550nm的光波长下，产品的透光率：>95%。

（条件GLASS厚度为0.55mm时，Lens厚度1.1mm）电容式电路等级：3.3V (DC)，35mA透光率：在550nm的波长下，产品透光率 >90%绝缘阻抗：>25MΩ、25V(DC)电容值：<5nf触点抖动时间：<3ms表面硬度: 9H使用寿命：敲击寿命：>2.25亿注：用φ2、60°硬度橡皮头、250g、频率2次/秒线性：<1.5% (特殊需求可<1.0%)操作温度：-15℃~ +70℃储存温度：-50℃~ +85 ℃二、结构与类别1．产品结构1）双面ITO结构：a、单面镀金属：b、双面镀金属：2）单面ITO结构：a、3）FILM+FILM结构：a、Mylar或FPC引出b、ITO玻璃直接引出C、ITO Film直接引出此结构成本低,工艺成熟,透明度高,引出线可随意选择.厚度可调整。

b、c两类型采用点胶形式比压合形式好，因为上线材料较厚，采用压合时效果不太好；而压头大小也要适合，如果比实际压合面积大会压坏材料。

4）薄膜对薄膜含承托板结构：此结构成本高,结构层多,透明度低,OCA与Film贴合时不良率高，此结构不建议客户使用。
