第三章 电子显微分析-TEM2
TEM(透射电子显微镜)
细胞结构解析
细胞膜结构
透射电镜图像可以清晰地展示细胞膜的精细结构,如细胞膜的厚度、 细胞器的分布等。
细胞器结构
透射电镜能够观察到细胞内的各种细胞器,如线粒体、内质网、高 尔基体等,有助于了解细胞器的形态和功能。
细胞骨架结构
透射电镜能够观察到细胞骨架的超微结构,如微管、微丝和中间纤维 等,有助于了解细胞骨架在细胞运动、分裂和分化中的作用。
TEM应用领域
01
02
03
04
生物学
研究细胞、组织和器官的超微 结构,如细胞器、细胞膜、染
色体等。
医学
用于诊断疾病,如癌症、传染 病等,以及药物研发和疫苗制
备过程中的结构分析。
地质学
观察岩石、矿物和矿物的微观 结构,研究地球科学中的各种
地质现象。
材料科学
研究金属、陶瓷、高分子等材 料的微观结构和性能,以及材
控制切片的厚度,通常在50~70纳米之间,以确 保电子束能够穿透并观察到样品的内部结构。
切片收集与处理
将切好的超薄切片收集到支持膜上,并进行染色、 染色脱水和空气干燥等处理。
染色
染色剂选择
选择适当的染色剂,如铅、铀或 铜盐,以增强样品的电子密度并
突出其结构特征。
染色时间与温度
控制染色时间和温度,以确保染色 剂与样品充分反应并达到最佳染色 效果。
清洁样品室
定期清洁样品室,保持清洁度 。
检查电子束系统
定期检查电子束系统,确保聚 焦和稳定性。
更新软件和驱动程序
及时更新TEM相关软件和驱动 程序,确保兼容性和稳定性。
定期校准
按照厂家建议,定期对TEM进 行校准,确保观察结果的准确
性。
06 TEM未来发展
透射电子显微镜--原理
• • • • Brightness Lifetime Pressure (vacuum) = related to the price Maintenance
Zhengmin Li
16
各种电子枪的比较
Brightness (Candela)
Life time 40hr >2000Hr >7000Hr
Zhengmin Li 30
物镜极靴
(OL Polepiece)
Zhengmin Li 31
真空系统
电子显微镜镜筒必须具有很高的真空度,这是因 为:若电子枪中存在气体,会产生气体电离和放 电,炽热的阴极灯丝受到氧化或腐蚀而烧断;高 速电子受到气体分子的随机散射而降低成像衬 度以及污染样品。一般电子显微镜镜筒的真空 要求在10-4~10-6 Torr。真空系统就是用来把镜 筒中的气体抽掉,它由二级真空泵组成,前级为 机械泵,将镜筒预抽至10-3 Torr,第二级为油扩散 泵,将镜筒抽空至10-4~10-6 Torr的真空度后,电镜 才可以开始工作。
Zhengmin Li 3
德国EM-902
Zhengmin Li 4
日本电子株式会社 (JEOL) JEM-1230
Zhengmin Li 5
Philips EM400T
Zhengmin Li 6
Philips TECNAI-20
Zhengmin Li 7
TEM 的基本工作原理
电子枪产生的电子束经1~2级聚 光镜会聚后均匀照射到试样上的 某一待观察微小区域上,入射电 子与试样物质相互作用,由于试 样很薄,绝大部分电子穿透试样, 其强度分布与所观察试样区的形 貌、组织、结构一一对应。 在观察图形的荧光屏上,透射出 试样的放大投影像,荧光屏把电 子强度分布转变为人眼可见的光 强分布,于是在荧光屏上显出与 试样形貌、组织、结构相对应的 图像。

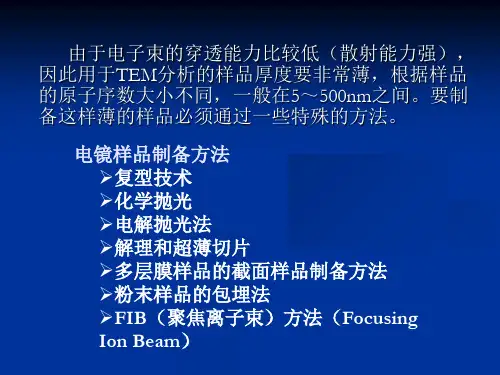

第三章TEM样品制备技术ppt课件
高分辨原子像要求的样品厚度应在10nm以下,甚至5nm以下。
经营者提供商品或者服务有欺诈行为 的,应 当按照 消费者 的要求 增加赔 偿其受 到的损 失,增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经营者提供商品或者服务有欺诈行为 的,应 当按照 消费者 的要求 增加赔 偿其受 到的损 失,增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
一、质厚衬度
衬度:眼睛能观察到的或者其它媒介能记录到 的光强度或感光度的差异; 质厚衬度就是样品中不同部位由于原子序数不 同或者密度不同、样品厚度不同,入射电子被散 射后能通过物镜光阑参与成像的电子数量不同, 从而在图像上体现出的强度的差别。
经营者提供商品或者服务有欺诈行为 的,应 当按照 消费者 的要求 增加赔 偿其受 到的损 失,增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
常用电解减薄液
序号
电解液成分与配比
适用材料
1
乙醇(80ml),冰醋酸(80ml), 高氯酸(15ml),甘油(10ml)
高温合金,耐
热钢,铝及其 合金。
的结构和工作原理,而且应该掌握样品制备的基本技术。
电镜样品制备的特点
电镜样品制备属于破坏性分析。 花费时间很多,有时甚至超过整个研究工作量的一半以上。 制样技术随电镜技术的发展而发展的。 制样技术分两大类:生物样品制备、材料科学样品制备。本文只
讲述材料科学中的制样技术,这些试样大多是有一定硬度的固态 物质。 制备成薄膜,膜厚取决于电子束的穿透能力和分析要求。
支持膜分散粉末法是 常用的制样方法。
TEM分析技术的原理与应用
TEM分析技术的原理与应用1. 介绍透射电子显微镜(Transmission Electron Microscope,TEM)是一种使用透射电子进行成像的高分辨率显微镜。
它可以提供比光学显微镜更高的分辨率,可以观察到更小的细节,因此在材料科学、纳米科学和生物学等领域有广泛的应用。
本文将介绍TEM分析技术的原理与应用。
2. 原理TEM分析技术的原理是基于电子的波粒二象性。
电子具有波动性,可以通过一系列显微镜系统来控制电子的传播和交互,从而实现对样品的成像和分析。
TEM系统由电子源、透镜系统和检测器组成。
首先,电子源产生的电子经过加速器加速,形成一束高速电子。
然后,这束电子经过准直系统和透镜系统的聚焦,最终射到样品上。
在透射过程中,样品会吸收、散射和透射电子。
透射的电子将进入显微镜的投影平面上,经过检测器的接收和处理,形成最终的图像。
TEM分析技术的关键在于如何解读投影平面上的图像。
通过对透射电子的散射和相位差的分析,可以得到样品的结构信息、晶格参数、缺陷等。
通过对透射电子的能量损失和电子衍射的分析,还可以获得样品的成分、原子排列和晶体取向等。
3. 应用TEM分析技术在材料科学、纳米科学和生物学等领域有广泛的应用。
以下是一些典型的应用领域和应用案例:3.1 材料科学•纳米材料的结构表征:TEM可以观察纳米材料的形态、尺寸和形貌,进而分析其结构和性质。
•高分辨率成像:TEM可以提供高分辨率的图像,用于观察材料的晶格结构、晶体缺陷和界面特征。
3.2 纳米科学•纳米颗粒的制备和表征:TEM可以观察纳米颗粒的形貌、尺寸分布和组成,帮助研究人员优化纳米材料的制备方法。
•纳米结构的电子衍射分析:TEM可以对纳米结构进行电子衍射分析,从而获得其晶体结构和取向信息。
3.3 生物学•细胞和组织的超高分辨率成像:TEM可以观察细胞和组织的超高分辨率结构,帮助研究人员了解生物体的微观结构与功能关系。
•生物分子的定位和结构分析:TEM可以通过标记技术将生物分子标记出来,并通过电子显微镜观察它们在细胞内的定位和相互关系。
电子显微分析2-TEM

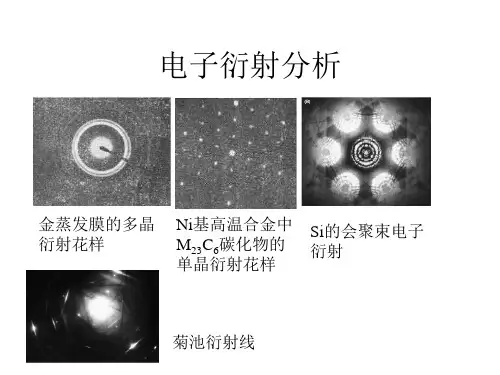

金蒸发膜的多晶 衍射花样
Ni基高温合金中 M23C6碳化物的 单晶衍射花样
Si的会聚束电子 衍射
菊池衍射线
Bragg定律: 2dsin=
电子衍射的衍射 角很小,1
电子衍射的相机常数
R=Ltg 2, 由于1 ,tg 2 2sin, 由Bragg定律,可得: Rd= L ——电子衍射基本公式 L为相机长度,K= L为相机常数 R= K/d 衍射斑点的R矢量是 产生这一斑点的晶面 组倒易矢量g的按比 例放大: R=Kg g=1/d
复型样品质厚衬度 a 粒状贝氏体; b 韧窝断口; c K-3合金相;d T-8钢珠光体
(2)衍射衬度 晶 体样品中各部分 相对于入射电子 束的方位不同或 它们彼此属于不 同结构的晶体, 因而满足布拉格 条件的程度不同, 导致它们产生的 衍射强度不同, 利用透射束或某 一衍射束成像, 由此产生的衬度 称为衍射衬度。 分辨率不能优于 1.5nm
查表法例:钒钢中颗粒相的电子衍射谱
1、测量R1=10mm, R2=25.18mm, =83, 计算d1= L /d1=0.248nm (L =2.48), R2/ R1=2.52 2、查表 3、由d1= 0.248nm,及各结构的d1 /a 值,计算a值,并查找物质: bcc: a=0.7848, 未找到物质 fcc: a=0.430 物质:VN(0.428), FeO(0.431), TiC(0.432), SiC(0.435) hcp: a=0.418, 未找到物质 考虑是钒钢,所以判断是VN。 如有能谱成分分析,则更加确定。 4、标定电子衍射谱,属于fccVN的 [123]晶带轴。
选区电子衍射
为了在电子显微镜中,使选择成像的视域范围对应于 产生衍射晶体的范围,在物镜像平面处插入一个限定 孔径的选区光栏,大于光栏孔径的成像电子束会被挡 住,不能进入下面的透射系统继续被聚焦成像。虽然 物镜背焦面上第一幅衍射花样可由受到入射束辐照的 全部样品区域内晶体的衍射所产生,但是其中只有选 区光栏以内物点散射的电子束可以通过选区光栏孔径 进入下面透镜系统,从而实现了选区形貌观察和电子 衍射结构分析的微区对应,这种方法称为选区电子衍 射,最小分析区域为0.5m。
TEM电子显微镜工作原理详解
TEM电子显微镜工作原理详解TEM电子显微镜是一种高分辨率的分析仪器,能够在纳米尺度下观察材料的微观结构和成分,对于研究材料的性质和特性具有重要意义。
本文将详细介绍TEM电子显微镜的工作原理,包括透射电子显微镜和扫描透射电子显微镜。
透射电子显微镜(Transmission Electron Microscope,TEM)工作原理:透射电子显微镜主要由电子光源、透镜和探测器组成。
首先,电子光源发射高能电子束,这些电子从阴极发射出来,经过加速器获得较高的能量。
然后,电子束通过一系列的电磁透镜进行聚焦,使电子束变得更加细致和密集。
接着,电子束通过物质样本,部分电子被样本吸收或散射,形成透射电子。
这些透射电子被接收器捕获和放大成像,形成TEM图像。
透射电子显微镜的工作原理是基于电子的波粒二象性。
电子是一种粒子同时也是一种波动,其波动性质使得它具备非常短的波长,远远小于可见光的波长。
这使得TEM能够观察到比传统光学显微镜更小的尺度。
另外,透射电子显微镜在工作中还需要考虑电子束的束流强度、对样本的破坏性和控制样本与探测器之间的距离等因素。
TEM电子显微镜通过透射电子成像方式观察样本,因此对样本的制备要求非常高。
样品需要制备成非常薄的切片,通常厚度在几十纳米到几百纳米之间,以保证电子可以穿透。
对于一些无法制备成切片的样品,可以利用离子切割或焦离子技术获得透明的样品。
此外,在观察样本时需要避免污染和氧化等现象。
扫描透射电子显微镜(Scanning Transmission Electron Microscope,STEM)工作原理:扫描透射电子显微镜是透射电子显微镜的一种变种,它在透射成像的基础上加入了扫描功能。
STEM可以实现高分辨率的成像,同时也可以进行能谱分析和电子衍射。
STEM电子显微镜工作原理类似于透射电子显微镜,但需要注意的是,STEM使用的电子束并不需要通过所有的样本区域。
电子束只需通过样本中的一个小区域,然后扫描整个样本,因此样本制备要求和透射电子显微镜相比较低。
03-电子显微分析-基础知识与TEM(3-TEM)
二、透射电子显微像的质厚衬度及透射电镜样品
使用透射电镜观察分析材料的形貌、组织、结构,需具备以 下两个前提: 一是制备适合TEM观察的试样,厚度100-200nm,甚至更薄;
TEM试样大致有三种类型: 粉末颗粒 材料薄膜 复型膜
二是建立电子图像的衬度理论
24
二、像衬度及复型像
(一)电子像衬度(像衬度)——质厚衬度
一般都采用双聚光镜系统。
②成象放大系统
主要组成:
➢ 物镜
成
➢ 中间镜(1-2个)
像
放
➢ 投影镜(1-2个)
大 系
统
11
物镜
①形成显微像
将来自试样同一点的不同方向的弹性散射束会聚于其像
作用:平面上,构成与试样组织结构相对应的显微像。 ②形成衍射花样
将来自试样不同点的同方向、同相位的弹性散射束会聚 于其后焦面上,构成含有试样晶体结构信息的衍射花样
22
(2)放大倍数
透射电镜的放大倍数是指电子图象对于所观察试样区的 线性放大率。
最高放大倍数表示电镜的放大极限。实际工作中,一般 都是在低于最高放大倍数下观察,以得到清晰的图像。
(3)加速电压
电镜的加速电压指电子枪的阳极相对于阴极的电压 决定电子枪发射的电子束的波长和能量 200kV电镜是一种比较理想的电镜(0.00251nm )
三、电子衍射
四、透射电子 显微像
电子衍射和X-ray衍射异同点 电子衍射基本公式 电子衍射花样 阿贝显微镜成像原理 透射电子显微镜中选区电子衍射 电子衍射花样的标定
像衬度:质厚衬度、衍射衬度、相位衬度 选择衍射成像原理 双光束条件 电子衍射分析的特点
一、透射电子显微镜
结构组成与工作原理 ➢ 光学成像系统 ➢ 真空系统 ➢ 电气系统
透射电子显微镜(TEM)详解
(一)间接样品的制备(表面复型)
透射电镜所用的试样既要薄又要小,这就大大限 制了它的应用领域,采用复型制样技术可以弥补 这一缺陷。复型是用能耐电子束辐照并对电子束 透明的材料对试样的表面进行复制,通过对这种 复制品的透射电镜观察,间接了解高聚物材料的 表面形貌。
蚀刻剂:高锰酸钾-浓 硫酸 将无定形部分腐蚀掉
八、透射电镜在聚合物研究中的应用
(一)结晶性聚合物的TEM照片
PE单晶及其电子衍射谱
Keller提出的PE折叠链模型
尼龙6 折叠链 片晶
单斜晶系 的PP单晶
2、树枝晶: 从较浓溶液(0.01~0.1%)结晶时,流动力 场存在,可形成树枝晶等。
PE的树枝状结晶
(3)染色:通常的聚合物由轻元素组成,在用厚 度衬度成像时图像的反差很弱,通过染色处理后 可改善。
所谓染色处理实质上就是用一种含重金属的试剂 对试样中的某一组分进行选择性化学处理,使其 结合上重金属,从而导致其对电子的散射能力增 强,以增强图像的衬度。
(a)OsO4染色,可染-C=C-双键、-OH基、-NH2基。 其染色反应是:
(二)直接样品的制备
1.粉末样品制备 粉末样品制备的关键是如何将超细粉的颗粒分散开来,
各自独立而不团聚。
胶粉混合法:在干净玻璃片上滴火棉胶溶液,然后在玻 璃片胶液上放少许粉末并搅匀,再将另一玻璃片压上, 两玻璃片对研并突然抽开,稍候,膜干。用刀片划成小 方格,将玻璃片斜插入水杯中,在水面上下空插,膜片 逐渐脱落,用铜网将方形膜捞出,待观察。
常见的聚合物制样技术
(1)超薄切片:超薄切片机将大试样切成50nm 左右的薄试样。
聚甲基丙烯酸丁酯将 聚四氟乙烯包埋后切 片,白色部分表示颗 粒形貌, 切片时,有颗粒的部 分掉了
10-纳米材料的观测之TEM2
与R2描述,平行四边形中3个衍射斑点连接矢量满足矢量运算
法则:
R3=R1+R2,
且有R23= R21+ R22+2R1R2cos (为R1与R2之夹角)。
R3=R1+R2,
且有R23= R21+ R22+2R1R2cos (为R1与R2之夹角)。 设R1、R2与R3终点(衍射斑点)
tan2=sin2/cos2=2sincon /con2;而电子衍射2很小, 有con1、con21,
/d=R/L
式中:d——衍射晶面间距(nm)
Rd=L
——入射电子波长(nm)。
此即为电子衍射(几何分析)基本公式 (式中R与L以mm计)。
当加速电压一定时,电子波长值恒定,则L=C(C 为常数,称为相机常数)。
式中:N——衍射晶面干涉指 数平方和,即N=H2+K2+L2。 对于同一物相、同一衍射花样各圆环而 言,(C2/a2)为常数,故有
R12:R22:…:Rn2=N1:N2:…:Nn
R12:R22:…:Rn2=N1:N2:…:Nn 此即指各衍射圆环半径平方(由小 到大)顺序比等于各圆环对应衍射 晶面N值顺序比。 立方晶系不同结构类型晶体系统消光 规律不同,故产生衍射各晶面的N值 顺序比也各不相同[参见表,表中之 m即此处之N]
指数为H1K1L1、H2K2L2和 H3K3L3,则有
H3=H1+H2
K3=K1+K2
L3=L1+L2。
单晶电子衍射花样的标定
电子衍射 基本公式 Rd=C
透射电子显微分析详解PPT课件
f A RV0 ( NI ) 2
r0
A3
/
C4 1/ s
4
第7页/共63页
2. 照明系统
• 作用:提供亮度高、相干性好、束流稳定的
•
照明电子束。
• 组成:电子枪和聚光镜
• 钨丝
•
热电子源
• 电子源 LaB6
•
场发射源
• 要求:为满足明场和暗场成像需要,照明束
双聚透镜
图13-6 双聚光镜照明系统光路图 聚光镜用来会聚电子枪射出的电子束,以最小的损失照明样品,调 节照明强度、孔径角和束斑大小。一般都采用双聚光镜系统。 C1-强激磁透镜-控制束斑大小
第15页/共63页
从聚光镜到物镜
第16页/共63页
3. 成像系统
• 由物镜、中间镜(1、2个)和投影镜(1、2个)组成。 • 成像系统的两个基本操作是将衍射花样或图像投影到荧光屏上。 • 通过调整中间镜的透镜电流,使中间镜的物平面与物镜的背焦面重合,可在荧光屏上
第3章 透射电子显微分析
3.1 透射电子显微镜 工作原理及构造 3.2 样品制备 3.3 透射电镜基本成 像操作及像衬度
第1页/共63页
•
透射电子显微电镜子(显TE微M)分可析简方称法透的射种电类镜
• 扫描电子显微镜(SEM)可简称扫描电镜
• 电子探针X射线显微分析仪简称电子探针(EPA或EPMA): 波谱仪(波长色散谱仪,WDS)与能谱仪(能量色散谱仪, EDS)
• 在用电子显微镜进行图像分析时,物镜和样品之间和距离总是固
定不变的,(即物距L1不变)。因此改变物理学镜放大倍数进行
成像时,主要是改变物镜的焦距和像距(即f 和 L2)来满足成
透射电子显微镜(TEM)的原理
12
C 成像系统
物镜 成像系统 中间镜
投影镜
成像系统作用: 将来自样品的、反映样品内部特 征的、强度不同的透射电子聚焦放大 成像,并投影到荧光屏或照相底片上, 转变为可见光图像或电子衍射花样。
13
(1)物镜
物镜是透射电镜的核心,形成第一幅电子像或 衍射谱,它还承担了物到像的转换并加以放大的作 用,既要求像差尽可能小又要求高的放大倍数 (100x-200x),透射电镜的分辨本领就取决于物镜 的分辨本领。 为了减小物镜的球差,往往在物镜的后焦面上 安放一个物镜光阑。它可以减小球差、相散和色差, 提高图像的衬度。
观察和记录装置:包括荧光屏和照相机构。 1. 荧光屏:常用暗室下人眼较敏感、发绿光的荧光物质来涂制 荧光屏。
21
2. 照相机构
在荧光屏下,放置照相暗盒,可自动换片。照相 时,只要把荧光屏向一侧垂直竖起,电子束即可 使照相底片曝光。 底片:典型的颗粒乳剂,由大约10%的卤化银颗粒 分散在厚度约为25 m的明胶层中
7
核心
TEM
辅助
电子部 分
辅助
7
A 电子光学成像系统
A • • B C •
照明系统 电子枪 聚光镜 样品室 成像系统 物镜 (Objective lens) • 中间镜 (Intermediate lens) • 投影镜 (Projector lens) D 观察和记录系统
照 明 系 统 样 品 室
17
两种工作模式
成像操作 电子衍射操作
18
成像操作
当电子束透过样品后,透 射电子带有样品微区结构 及形貌信息,呈现出不同 强度,经物镜后,在像平 面上形成中间像1; 调节中间镜激磁电流,使 其物平面和物镜像平面重 合,则荧光屏上得一幅放 大像。这就是成像操作。
电子显微分析第三章 电子衍射(TEM)
电子衍射简介1
• 金属和其它晶体物质是由原子,离子或原子集团在三维空间内周 期性地有规则排列的质点对具有适当波长的辐射波(如X射线、电 子或中子)的弹性相干散射,将产生衍射现象,在某些确定的方向 上;散射波因位相相同而彼此加强,而在其它方向上散射波的强度 很弱或等于零。电子显微镜的照明系统提供了一束波长恒定的单色 平面波,因而自然地具备着用它对晶体样品进行电子衍射分析的条 件。 电子衍射与x射线衍射的基本原理是完全一样的,两种技术所得 到的晶体衍射花样在几何特征上也大致相似。 多晶体的电子衍射花样是一系列不同半径的同心圆环。 单晶花样由排列得十分整齐的许多斑点所组成,分别如图a)和b) 所示。 单晶体的电子衍射花样比X射线劳厄法所得的花样,更能直观地反 映晶体的点阵结构和位向; 特别是当采用倒易点阵和爱瓦尔德球作图法时,这种联系将是十分 明显的,并常常可以使单晶电子衍射花样的分析方法变得相当简 单.
• 傅立叶变换: • F(x)=a0+a1x1+a2x2+a3x3+a4x4+a5x5+.… +
第一节 倒易阵点基本知识
• 所谓倒易点阵,指的是在 量纲[L]-1的倒易空间内的 另外一个点阵,它与正空 间内某一特定的点阵相对 应。如果正点阵晶胞的基 矢为a,b,c;则相应的倒易 点阵基矢为:
a b
选区衍射操作步骤
为了尽可能减小选区误差,应遵循如下操作 步骤: • 1. 插入选区光栏,套住欲分析的物相,调整 中间镜电流使选区光栏边缘清晰,此时选区 光栏平面与中间镜物平面生重合; • 2. 调整物镜电流,使选区内物象清晰,此时 样品的一次象正好落在选区光栏平面上,即 物镜象平面,中间镜物面,光栏面三面重合;
面心立方正倒点阵关系
03-电子显微分析-基础知识与TEM(2-电子与固体物质的相互作用)
原子核对入射电子的散射 一、入射电子的散射 核外电子对入射电子的散射
二、入射电子与固体材料 相互作用产生的信号
背散射电子 二次电子 透射电子 吸收电子 特征X射线 俄歇电子……
三、相互作用体积与信号产生的深度和广度
1
一、入射电子的散射
1、散射定义及分类
散射:当一束聚焦电子束 沿一定方向照射到固体 上时,在固体原子的库 仑电场作用下,入射电子方向发生改变,这种现象称为电 子的散射。
第1§ 、2§ 小 结
光学显微镜的局限性→电子显微镜 电子枪 加速电压与电子束波长关系 电子透镜:静电透镜 磁透镜 像差:几何像差 色差 场深 焦深 电子束与固体物质的相互作用 电子与物质相互作用体积和深度、广度
ቤተ መጻሕፍቲ ባይዱ19
1
R(Z -)2
Z—原子序数 R、σ—常数
来源深度:特征X射线来自样品较深的区域 应用:用特征值进行成分分析
14
6、俄歇电子
俄歇电子产生过程
每种原子都有自己的特定壳 层能量,所以它们的俄歇电 子能量也各有特征值。
能量特点:俄歇电子能量值很低,几十ev ~几百ev ; 来源深度:来自样品表面1—2nm范围; 用途:适合做表面分析。
散射分类:有弹性散射和非弹性散射之分。 原子中的原子核和核外电子对入射电子均有散射作用。
2
2、原子核对入射电子的散射 原子核对入射电子的散射包括弹性散射和非弹性散射 (1)弹性散射 电子:只改变运动方向,不损失能量。
弹性散射电子是透射电镜成像 和电子衍射的基础
3
(2)非弹性散射
入射电子运动到原子核附近损失能量
3、透射电子eT 当试样厚度小于入射电子的穿透深度时,电子从
TEM电子衍射及分析
TEM电子衍射及分析引言透射电子显微镜(Transmission Electron Microscope,简称TEM)是一种高分辨率的显微镜,利用电子束通过样品并对透射电子进行衍射、成像和分析等操作。
TEM电子衍射是一项重要的研究技术,可以用于研究材料的结晶结构和晶体缺陷等特性。
本文将介绍TEM电子衍射的原理及常用的分析方法。
TEM电子衍射原理TEM电子衍射是指入射电子束通过样品后,由于与样品内部结构的相互作用,电子将发生衍射现象。
衍射过程中,入射电子束的波动性质被样品晶体结构所限制,形成衍射斑图。
通过观察衍射斑图的形态和分布,可以了解样品晶体的结构信息。
TEM电子衍射的原理可以用布拉格方程来描述:nλ =2d*sinθ 其中,n为衍射级数,λ为入射电子的波长,d为晶格的间距,θ为衍射角度。
TEM电子衍射图解析TEM电子衍射图是由衍射斑图组成的,通过对衍射斑图的解析,可以得到样品晶体的一些重要信息。
1.衍射斑的亮度:衍射斑的亮度反映了样品晶体中存在的晶格缺陷、位错等信息。
亮斑表示高度有序的结构,而暗斑则表示晶格缺陷存在。
2.衍射斑的分布:衍射斑的分布可以提供样品晶体的晶面方向信息。
通过观察衍射斑的位置和排列方式,可以确定样品晶体的晶体结构。
3.衍射斑的形状:衍射斑的形状可以指示晶格的对称性。
正交晶系的衍射斑为圆形,其他晶系的衍射斑形状则会有所不同。
TEM电子衍射分析方法除了观察TEM电子衍射图来获得晶体结构信息外,还有一些常用的分析方法。
1.衍射索引:通过观察衍射斑的位置和分布,结合晶体结构学的知识,利用衍射索引方法确定晶格参数、晶胞参数,从而得到样品晶体的晶体结构信息。
2.选区电子衍射:通过在选定的区域内进行电子衍射,可以得到该区域的晶格结构和取向信息。
这种方法可以用来研究样品中不同区域的晶体结构差异。
3.电子衍射支撑:通过在TEM观察区域选择多个点进行电子衍射,得到它们的衍射斑的位置和分布等信息。
hu 第3讲 TEM 2
电磁透镜
电子是带负电的粒子,在静电场中会受到电场力的作用, 使运动方向发生偏转,设计静电场的大小和形状可实现电 子的聚焦和发散。由静电场制成的透镜称为静电透镜,在 电子显微镜中,发射电子的电子枪就是利用静电透镜。
运动的电子在磁场中也会受磁场力的作用产生偏折, 从而达到会聚和发散,由磁场制成的透镜称为磁透镜。用 通电线圈产生的磁场来使电子波聚焦成像的装置叫电磁透 镜。
1949年海登莱西(Heidenreich)第一个用透射电 镜观察了用电解减薄的铝试样;
1956年剑桥大学卡文迪什实验室,利用电镜直接观察到 位错层错等以前只能在理论上描述的物理现象;此后20多 年晶体缺陷问题一直成为研究热点;
1970年日本学者首次用透射电镜直接观察到重金属金的 原子近程有序排列,实现了人类直接观察原子的夙愿。
可见光
红外光 来自分子振动和转动能级的跃迁
波谱区 微波
来自分子转动能级及电子自旋能级跃迁
无线电波 来自原子核自旋能级的跃迁
长
利用紫外线:会被物体强烈的吸收
X射线:没有办法使其聚焦
21
电子波
(1)1923年,德布罗意提出物质波的概念,即实物粒子也同样具 有波动性。1929年诺贝尔物理学奖。
物质波的波长:
光学显微镜和电子显微镜的基本光学原理是相似的, 它们之间的区别仅在于所使用的照明源和聚焦成像的 方法不同,前者是可见光照明,用玻璃透镜聚焦成像, 后者用电子束照明,用一定形状的静电场或磁场聚焦 成像。
13
光学显微镜的局限性
荷兰 荷兰
目前光学显微镜一般可以做到放大1000倍(油镜可以做
到大一些,约1400倍)
而在B平面运行的电子聚焦在Pb点,依次类推。
这样,圆形物点的像就变成了椭圆形的圆斑,其平均半
