PAC18系列单相电力调整器说明手册完整版
pac16p系列单相电力调整器
2000 年 10 月
PAC16P 是中日合作超大功率固态继电器应用技术的新概念产品。它集单相调压/调功方式为一体。具有上电缓启 动、缓关断、散热器超温、电流限制、过流保护，适用于电阻性负载和感性负载，可广泛用于工业各领域的功率调整。 一. PAC16P 主要技术指标： 4～20mA 输入: 接收阻抗 120Ω 调节输出分辨力：调压 0.6 °;调功 20ms 。 负载方式: 50Hz 单相 220VAC/380VAC 移相范围：0～175° 驱动输出 ：1）. 输出：12V 脉冲，可变脉宽,最大驱动电流：< 30mA。配合 P 型 SSR，调压/调功方式为一体 2）. 脉冲变压器输出：开槽脉冲，配合 MTX/MFC 反并联模块，实现单相调压及全控整流，但无调功方式。 LED 灯状态显示: 绿色 INPUT 输入信号线性指示灯。 三色状态灯: RUN 绿色运行灯 ; ALM 红色报警灯; STOP 黄色闪烁的待机灯。 外部执行开关的缓起动,缓关断 RS: 无电压接点输入 闭合（ON）:缓关断，时间固定 3 秒； 开路（OFF）:运行。（缓起动时间由内部电位器 P3 设定 0.2～120 秒）不接:运行状态。 运行过程中自动缓起动及急停: 运行中的过流、超温急停，过流、超温保护动作时间不大于一个电源周期（20ms）。 70℃超温保护：无电压常闭接点 开路: 超温 解除:故障排除后,起停开关复位或重新上电。 电源兼同步源：220VAC、380VAC 50HZ （60HZ 定货申明）3W 保险规格：0.5A 报警继电器：一组常开接点（纯阻 1A 250VAC） 报警类型：过电流、散热器超温。 选件一: 用户 USER 外部开关（无电压接点）开路：调压； 闭合：两种调功方式（功能由用户确定，订货须声明）。 选件二: XCT2 型单相电流变换器:0～X A AC 输入,0～5V DC 输出，实现过电流保护和最大电流限制。 1）CT 最大电流限制: 外部 10K 电位器，调整范围 20%～100% 取消：CT 输入端悬空或 R3 外部电位器调至最大。 2）过电流保护: 内部电位器 P2 调整。基准点 1V；过流倍数： 二倍参考设定点（=2V）动作时间： <20ms 。 选件三: 希曼顿 SW-IA 晶闸管功率扩展板，驱动 〉300A 反并联单向晶闸管。 选件四: 希曼顿 F85 增容风机。 二．工作原理： 锁相环同步电路 - 微处理器 - 移相触发环节 – 晶闸管或调相型固态继电器 50HZ 电源 -异或门 50HZ 36KCVCO 36KC 压控振荡 器。 分频器 至微处理器 锁相时序脉冲
PAC系统实训装置实训指导书(GE).doc
PAC系统实训装置实训指导书(GE)安全注意事项1.使用时注意直流电源的220V电源进口处，一定不要用手触摸，每次上电之前查看是否脱落，以防触电！2.保证网孔板上有一个实验模块，并把24V+（红色电源线）、24V-（黑色电源线）接进模块，以防设备直流电源短路。
3.在本系统中，所有的实验模块输入都采用外正内负（外部共正，给PLC提供负电源）的接线方法，输出模块都采用外负内正的接线方法；所有的控制对象输入、输出都采用外负内正的接线方法。
如有接错，会损坏PAC模块或设备上传感器等元器件。
4.在确认接线正确的情况下接通电源。
5.请使用额定电压，以防发生意外事故。
6.必须使用带有接地端子的多功能插座, 确认主要插座的接地端子有没有漏电。
7.设备在安装或移动时，请切断电源。
使用注意事项1.长时间不使用设备时请切断电源。
2.在光线直射, 灰尘, 震动, 冲击严重的场所请勿使用。
3.请勿用湿手触摸电源插头.防止触电或火灾。
4.用户在任意分解, 修理, 改造下无法享有正常的保修权利。
目录第一章 PROFICY MACHINE EDITION编程软件 .... - 1 -1.1 PROFICY MACHINE EDITION概述......................................................................... - 1 -1.2 PROFICY MACHINE EDITION组件......................................................................... - 2 -1.3软件安装................................................................................................................. - 2 -1.4 工程管理................................................................................................................ - 3 -1.4.1打开V ERSA M AX N ANO/M ICRO PLC工程. (3)1.4.2创建V ERSA M AX N ANO/M ICRO PLC工程 (5)1.5 输入梯形图程序.................................................................................................... - 5 -1.6 上传/下载.............................................................................................................. - 6 -第二章实训内容............................ - 8 -实训一电机正反转控制.............................................................................................. - 8 -实训二多种液体混合模拟控制................................................................................ - 11 -实训三舞台灯光控制................................................................................................ - 13 -实训四交通信号灯自动控制.................................................................................... - 15 -实训五加工中心刀库捷径方向选择控制（自动刀库）........................................ - 17 -实训六自动成型机的控制........................................................................................ - 19 -实训七轧钢机模拟控制............................................................................................ - 21 -实训八洗衣机模拟控制............................................................................................ - 23 -实训九三层电梯模拟控制...................................................................................... - 25 -实训十机械手搬运控制............................................................................................ - 27 -实训十一模拟喷泉控制............................................................................................ - 29 -第一章 Proficy MachineEdition编程软件1.1 Proficy Machine Edition概述Proficy Machine Edition 是一个高级的软件开发环境和机器层面自动化维护环境。
R18调压器安装与维护指南说明书
A....PTFB....ISO Rc taper B....1-1/2"C....2"R....Relieving N....Non relievingG....With N....WithoutE....0,3 to 3,5 bar (5 to 50 psig)L....0,3 to 8,5 bar (5 to 125 psig)05..R40 Conventional Pilot 06..R41 Feedback Pilot **InstructionsWARNINGThese products are intended for use in industrialcompressed air systems only. Do not use these products where pressures and temperatures can exceed those listed under Technical Data .If outlet pressure in excess of the regulator pressure setting could cause downstream equipment to rupture or malfunction, install a pressure relief device downstream of the regulator. The relief pressure and flow capacity of the relief device must satisfy system requirements.The accuracy of the indication of pressure gauges can change, both during shipment (despite care in packaging)and during the service life. If a pressure gauge is to be used with these products and if inaccurate indications may be hazardous to personnel or property, the gauge should be calibrated before initial installation and at regular intervals during use.Before using these products with fluids other than air, for non industrial applications, or for life-support systems consult Norgren.ASSEMBLY (R40 AND R41 PILOT REGULATORS)1.Lubricate o-rings and outer surface of tube (39) with a light coat of good quality o-ring grease.2.Lubricate threads on bonnet (34) and guide plug (41)with a small amount of anti-seize compound.3.Assemble the unit as shown on the exploded view.4.Torque Table Item Torque 34 (Bonnet)46 to 54 Nm (34 to 40 ft-lb)41 (Guide plug)3,4 to 5,6 Nm (30 to 50 in-lb)ASSEMBLY (R18 REGULATOR)NoteEarly and current diaphragms (16, 17) are notinterchangeable. When replacing a diaphragm, make sure the new one is identical to the used one. In addition, the bonnet (11) used with the current diaphragm (17) has a hole drilled on the inside to accept the upper piston on the diaphragm.1.Lubricate o-rings and surfaces in contact with o-rings with a light coat of good quality o-ring grease. 2.Lubricate threads on bottom plug (24) with a small amount of anti-seize compound.3.Assemble the unit as shown on the exploded view. Hold diaphragm (16, 17) against upper travel limit, then apply increasing torque to the 10 bonnet screws in a crisscross pattern. Apply final torque of 13,6 to 14,7 Nm (120 to 130 inch-pounds). Tighten bottom plug (24) hand tight.4.Assemble the R40 or R41 pilot regulator to the R18regulator. Tighten screws (4) to 8 to 10 Nm (70 to 90inch-pounds). Install fittings (2, 3) using pipe thread sealant on male threads only. Do not allow sealant to enter interior of regulator.。
PAC20A单相电力调整器
80A 120A 150A
276*90*160 孔 距 ： 65*200 尺 寸 214*90*160 孔 距 ： 65*260
三．LED 灯状态显示 状态1 状态2 状态3 状态4 绿灯直亮
表1 输入信号线性指示 运行（有输出） 待机（无输出） 散热器超温报警或过流报警 三色灯亮绿灯（运行灯） 三色灯亮黄灯（停止灯） 三色灯亮红灯（报警灯）
四．初步调试： 1. 初始接线：参照原理图接线，控制板为悬浮设计，不接外部地线。U1 开路状态为调压方式，先接入手动电位器，其 它功能可不接。为调试可靠，一般先接 100～200W 灯泡假负载。特别指出变压器负载时，不能空载调试。 2. 手动调整：选择手动方式,手动电位器的输出可调电压范围为 0～100%。此时，INPUT 线性输入绿灯亮。 3. 仪表调试: 接仪表输出，仪表手动输出的可调电压范围为 0～100%。此时，INPUT 线性输入绿灯亮。 4. 上电缓起动检验：调整板上 P3 电位器设定启动时间，启动时间 0.2～120 秒，用户可设。 5. 散热器超温：常闭接点温度开关的 CN4 插头开路（拔掉），三色灯 ALM 红灯和 RUN 绿灯交替闪烁，进入报警态。 五．选件 XCT 插板的电流调试：选加电流变换器 XCT 插板，参照接线图接入外部限流电位器和实际负载。 1. 最大电流限制: 选择手动，外部限流设定电位器先调至最大（不限流位置），手动给定负载电流后,反方向调限流电 位器,观查负载电流表，给出限流点（电流开始下降）, 此后手动再增大输出时,负载电流将不再增加。 2. 过流参考值标定和过流保护运行方式 DIP 功能开关 SW1 的 S1 设置 ：S1 ON 过流保护； S1 OFF 过流参考值标定。 过流值标定方法：S1 置过流参考值标定方式，手动给出半值保护电流（CT 电流限制也将限制输出电流）。调整电位器 P2，状态灯由绿变成黄色即当前参考电流值（记下 P2 电位器位置）。S１置过流保护方式时，过流动作点为 2 倍参考电 流值。经验上，过流保护点可按整机实际最大的工作电流的 1.3 倍选择。例如 100A,按 130A 的二分之一 65A 进行标定。 由于实际负载冷热阻变化和负载老化、变压器负载、上电浪涌电流、瞬间电流异常等因素，保护动作灵敏度过高容易造成 误动作。进一步可微调 P2，反时针调整灵敏度高，动作提前；顺时针灵敏度低，最大位置（P2 的 0V 输出）或 S１置过 流标定方式时保护被取消。说明：调功方式时，只有过流保护，但过流设定必须在调压方式下进行。 过流保护的复位: 过流保护时,状态灯变成红色,继电器动作、输出停止。需检查故障原因，排除后： 1）按起停开关,变成待机黄灯闪烁,再按起停,变成绿灯系统运行；2)未配置起停开关时，需重新上电运行。 调试中的几个问题及故障排除： 当用户系统出现故障时，可分别接硬手动和仪表，根据状态确定故障范围。前级故障 查仪表输出、控制板的前级放大，R1 端的输入电压 。后级查带 LED 指示的 SSR、保险、电源、负载接触不良、负载断线 等。SSR 故障，可用指针万用表电阻挡测 量，SSR 的输入端为发光二极管特性，输出端为反并联的单向晶闸管，一般大于 500 K。查主板电源 15V、VO 的 5V 基准兼 CPU 电源等。如电源正常，黄灯始终亮，说明 CPU 停止工作。 六．PAC20A 的波形

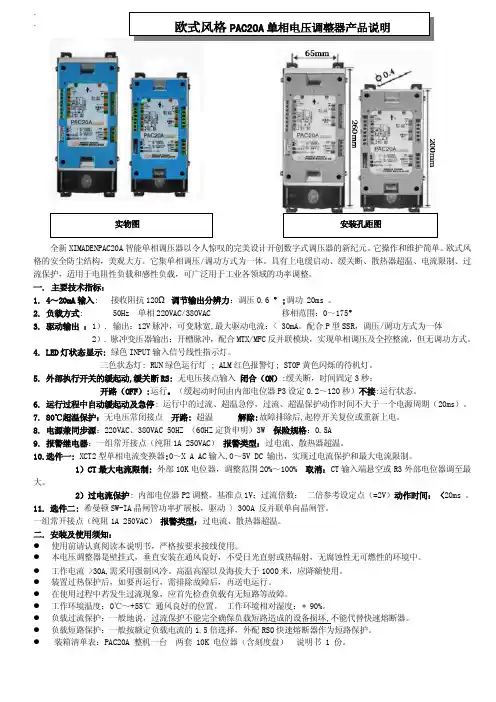

PACA单相电力调整器
``全新XIMADENPAC20A 智能单相调压器以令人惊叹的完美设计开创数字式调压器的新纪元。
它操作和维护简单。
欧式风格的安全防尘结构，美观大方。
它集单相调压/调功方式为一体。
具有上电缓启动、缓关断、散热器超温、电流限制、过流保护，适用于电阻性负载和感性负载，可广泛用于工业各领域的功率调整。
一. 主要技术指标：1. 4～20mA 输入: 接收阻抗120Ω 调节输出分辨力：调压0.6 °;调功 20ms 。
2. 负载方式: 50Hz 单相220VAC/380VAC 移相范围：0～175°3. 驱动输出 ：1）. 输出：12V 脉冲，可变脉宽,最大驱动电流：< 30mA 。
配合P 型SSR ，调压/调功方式为一体2）. 脉冲变压器输出：开槽脉冲，配合MTX/MFC 反并联模块，实现单相调压及全控整流，但无调功方式。
4. LED 灯状态显示: 绿色INPUT 输入信号线性指示灯。
三色状态灯: RUN 绿色运行灯 ; ALM 红色报警灯; STOP 黄色闪烁的待机灯。
5. 外部执行开关的缓起动,缓关断RS: 无电压接点输入 闭合（ON ）:缓关断，时间固定3秒；开路（OFF ）:运行。
（缓起动时间由内部电位器P3设定0.2～120秒）不接:运行状态。
6. 运行过程中自动缓起动及急停: 运行中的过流、超温急停，过流、超温保护动作时间不大于一个电源周期（20ms ）。
7. 80℃超温保护：无电压常闭接点 开路: 超温 解除:故障排除后,起停开关复位或重新上电。
8. 电源兼同步源：220VAC 、380VAC 50HZ （60HZ 定货申明）3W 保险规格：0.5A 9. 报警继电器：一组常开接点（纯阻1A 250VAC ） 报警类型：过电流、散热器超温。
10.选件一: XCT2型单相电流变换器:0～X A AC 输入,0～5V DC 输出，实现过电流保护和最大电流限制。
1）CT 最大电流限制: 外部10K 电位器，调整范围20%～100% 取消：CT 输入端悬空或R3外部电位器调至最大。
希曼顿产品手册
日本岛电数字调节器
SRS11A SRS12A SRS13A SRS14A 系列
日本岛电数字调节器
订货选型表 ：
SRS11A SRS12A SRS13A SRS14A 系列
基本性能 :
● 多种输入和量程范围，4 种安装尺寸 ● 超薄机身 (62mm - 65mm) ，节省安装空间 ● SV 设定 : 3 点 ● PID 值 : 3 组 ● 2- 调节输出，可用于加热与制冷 ● 可编程 32 步 ( 选件 ) ● (1-4 曲线 , 32-8 步 ) ● 支持 RS-485 接口 ( 选件 ) ● ( 主 - 从功能 , Modbus/Shimaden 协议 ) ● 加热器断线 / 加热器回路报警 : 单相 / 三相 ● 多种选件适合不同用途
PAD37-T、PAC15P 、PAC35P/C、PAC16P-T、PAC36P-T、PAC03I、ZAC10-I/P、SW03A 、 XCT1、SW03-6L
公司名称：希曼顿（北京）科技有限公司
地 址：北京市中关村上地信科技园上奥世纪大厦 B 座 17 层
联系人：高艳龙 专线：010-62611201 手机：13716122959
H3340ZN H3400Z H3500Z H3600Z H3800Z U 型 H330ZU H350ZU H370ZU H3100ZU S312ZU S325ZU S340ZU
电力调整器（调功调压器）
三相 C 系列 功率调控器 PAC30D 三相 D 系列 功率调控器 PAD37 PAD36 单相 D 系列 功率调控器 PAD27 PAD26 可控硅模块 MTX/MFX56A MTX/MFX90A MTX/MFX120A MTX/MFX180A
PAC15P、PAC16P、PAC01A、PAC03I、PAC30、ZAC29C、ZAC28U 固态继电器：普通型: S203ZL/W 、S310ZK 、S340ZK 工业级增强型:H375ZF/K、H3100ZF/K、H3200Z、H3300ZD、H3340ZN、H3500Z 可控硅模块：MTX56A 、MTX90A、MTX120A、MTX180A、MTX250A、MTX350A 可控硅触发器、周波控制器/触发板单元： PAD36-T、PAD26-T、PAD15-T、PAD27-T、
18HM单相蜂巢电机保护器说明说明书
Page 1| 18HMSINGLE PHASE HERMETIC MOTOR PROTECTORIntroductionThe 18HM Hermetic AC Motor Protector delivers the benefit of locked rotor and overload protection in a robust hermetic package.Sensata Technologies has been the leading global supplier of motor protection for over 50 years.FeaturesBenefitsApplications• Incorporates the world leading Klixon ® snap action bimetal • Line break / Automatic reset• Low profile permits the device to be installed directly on the compressor’s power terminal pins within a cluster block housing for closely coupled temperature monitoring• Enhanced over-temperature protection against running overload high / low voltage locked rotor loss of refrigeration charge shorted capacitor high discharge temperature • Rugged welded construction• Reduced installation costs • Optimal termination• Air Conditioning CompressorsTECHNICAL SPECIFICATIONSCurrent ratings are based on life test data which has demonstrated high reliability at 0.7 power factor on Sensata test boards. These capacities are intended as a guide for application workPage 2All dimensions in millimeters (inches).DIMENSIONS AND SCHEMATICSElectrical SchematicORDERING OPTIONSExample : 18HM-XXX-XXXQuick Connects, Wire Leads, Sleeves, etc.When making an inquiry for Klixon ® hermetically sealed motor protectors, be certain to specify the entire part number for your application, if known. The six digits following the series identification indicate your specific electrical and physical requirement.Americas+1 (888) 438 2214*******************Europe, Middle East & Africa +31 (74) 357 8156*******************************Asia Pacific***************************.com China +86(21)2306 1651Japan +81(45)277 7104Korea +82 (53) 644 9685India / Middle East +91(40)4033 9611Rest of Asia +65 (6478) 6860Page 3Rev:07/31/18CONTACT USSensata Technologies, Inc. (“Sensata”) data sheets are solely intended to assist designers (“Buyers”) who are developing systems that incorporate Sensata products (also referred to herein as “components”). Buyer understands and agrees that Buyer remains responsible for using its independent analysis, evaluation and judgment in designing Buyer’s systems and products. Sensata data sheets have been created using standard laboratory conditions and engineering practices. Sensata has not conducted any testing other than that specifically described in the published documentation for a particular data sheet. Sensata may make corrections, enhancements, improvements and other changes to its data sheets or components without notice.Buyers are authorized to use Sensata data sheets with the Sensata component(s) identified in each particular data sheet. HOWEVER, NO OTHER LICENSE, EXPRESS OR IMPLIED, BY ESTOPPEL OR OTHERWISE TO ANY OTHER SENSATA INTELLECTUAL PROPERTY RIGHT, AND NO LICENSE TO ANY THIRD PARTY TECHNOLOGY OR INTELLECTUAL PROPERTY RIGHT, IS GRANTED HEREIN. SENSATA DATA SHEETS ARE PROVIDED “AS IS”. SENSATA MAKES NO WARRANTIES OR REPRESENTATIONS WITH REGARD TO THE DATA SHEETS OR USE OF THE DATA SHEETS, EXPRESS, IMPLIED OR STATUTORY, INCLUDING ACCURACY OR COMPLETENESS. SENSATA DISCLAIMS ANY WARRANTY OF TITLE AND ANY IMPLIED WARRANTIES OF MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE, QUIET ENJOYMENT, QUIET POSSESSION, AND NON-INFRINGEMENT OF ANY THIRD PARTY INTELLECTUAL PROPERTY RIGHTS WITH REGARD TO SENSATA DATA SHEETS OR USE THEREOF.All products are sold subject to Sensata’s terms and conditions of sale supplied at SENSATA ASSUMES NO LIABILITY FOR APPLICATIONS ASSISTANCE OR THE DESIGN OF BUYERS’ PRODUCTS. BUYER ACKNOWLEDGES AND AGREES THAT IT IS SOLELY RESPONSIBLE FOR COMPLIANCE WITH ALL LEGAL, REGULATORY AND SAFETY-RELATED REQUIREMENTS CONCERNING ITS PRODUCTS, AND ANY USE OF SENSATA COMPONENTS IN ITS APPLICATIONS, NOTWITHSTANDING ANY APPLICATIONS-RELATED INFORMATION OR SUPPORT THAT MAY BE PROVIDED BY SENSATA.Mailing Address: Sensata Technologies, Inc., 529 Pleasant Street, Attleboro, MA 02703, USA.(European Directive 2002/95/EC Restrictions On Use Of Hazardous Substances)AGENCY APPROVALS & CERTIFICATIONSWARNINGSRISK OF MATERIAL DAMAGE AND HOT ENCLOSURE• The product’s side panels may be hot, allow the product to cool before touching • Follow proper mounting instructions including torque values • Do not allow liquids or foreign objects to enter this productFailure to follow these instructions can result in serious injury, or equipment damage.HAZARD OF ELECTRIC SHOCK, EXPLOSION OR ARC FLASH• Disconnect all power before installing or working with this equipment • Verify all connections and replace all covers before turning on powerFailure to follow these instructions will result in death or serious injury。
PAC30A调整器说明书
PAC30A+系列智能型SCR调功调压器说明书PAC30A+系列智能型SCR调功调压器PAC30A+系列SCR调功调压器是大功率可控硅模块应用技术的新产品。
它集三相调压/调功方式为一体，具有自动判别相位、上电缓启动、缓关断、散热器超温等功能，适用于电阻性负载和感性负载。
一.产品特点本公司自主研发生产的PAC30A+系列SCR调功调压器是集合我公司多年电加热控制经验，是专为电炉设备而设计的：其调功、调压、负载中心接地、不接地，可以由客户任意设置的一款产品，从而达到了真正的智能化。
其调压（移相导通）调功（过零导通）功能的转换只需要拨一下拨码开关即可实现，非常简单，并且，调功还具有周波功能，避免电流表指针来回摆动。
此调功/调压的功能转换，主要是多台运行时，移相导通对电网有干扰，使功率因数下降，因此，必须转换成节能环保的调功模式。
其散热风冷单元采用特殊设计的插片式散热器，比普通铝型材散热器散热效率提高了30%，更利于模块的散热，从而极大的提高了模块的使用寿命。
同时，还具有模块超温报警功能，便于及时了解模块的工作状态。
本产品结构合理，保护功能完善，规格齐全，有30A 至400A的电流容量机型可供用户选择。
该产品可广泛适用于工业热处理、电热加工、材料制造、航天航空、冶金、有色、医药、电子、食品机械、注塑机械、喷涂机械、真空镀膜机等各种设备上。
二.技术规格三. 安装及使用须知●使用前请认真阅读本说明书，严格按要求接线使用。
●本电压调整器是壁挂式，垂直安装在通风良好，不受日光直射或热辐射，无腐蚀性、无可燃性的环境中。
●负载应无短路、局部放电打火等现象，要求绝缘良好。
●特别指出：变压器负载不能空载或轻载运行。
●散热器超温保护后，如要运行，需排除故障后，再送电运行。
四. 装箱清单表PAC30A 整机一台，10K 电位器一只，说明书1 份。
降额2-3倍使用B300S-250A 350m m×244m m×265mm MTC-300A ≤164KW B350S-320A 450m m×244m m×270mm MTC-500A ≤210KW B400S-400A 463m m×304m m×300mm MTC-600A ≤260KW B400S-600A-2 463m m×304m m×300mm MTC-800A ≤395KW六．订货说明1.SCR调功调压器电流容量选择参考●一般纯阻负载：电力调整器电流容量应大于负载最大电流。
PAC16P单相电力调整器操作手册(1)
N无 P 调功调压切换，PWM/CYC
F 加风机，必选 1 厂内安装 1 厂内调试
2. 产品系列
型号
PAC16PPAC16PPAC16P-
-B90-B160-B375-
- - - -11 - - - -11 - - - -11
纯阻负载 电流（A）
正常运行 过流
散热器超温 待机或者首次启动 控制信号大于 0%时
无控制信号
5
5. 各种接线的应用及初步调试 5.1 PAC16P 电力调整器一次及二次最简接线图
5.2 常用的功能接线方式 5.1．常用的五种接线方式
图 2 完整接线图
图 3：不带限幅功能的自动控制（调压）接线图
说明：自动控制不带限幅时，R1、R2 必须短路
订货说明
电力调整器电流容量选择参考 1.1一般纯阻负载：电力调整器电流容量应大于负载最大电流。 1.2 硅碳棒负载：当取消变压器时，硅碳棒应串联，使之能够承受电源电压的70%~80%
以上。硅碳棒在700~800℃存在负阻区，电力调整器电流容量应大于负载最大电流的1.2倍。 1.3 电热管负载：电热管易受潮、局部短路和放电打火等，电力调整器电流容量应大于负载最大电流的1.2倍； 变压器负载：应带电流限制功能，电流容量应大于负载最大电流的1.2倍。 1.4 订货前应先了解使用地点的环境温度,如环境温度高于本调制器所给出的技术参数,应加大调整器的容量。
≤40 ≤150 ≤350
外形尺寸(mm)
230×95×170 245×165×200 376×150×290
尺寸图
见图 A 见图 B 见图 C
冷却 方式 自然冷却*
风冷
单相一体化电力调整器PAC16P使用说明书
单相一体化电力调整器Integration of Single-phasepower regulator PAC16P使用说明书OPERATING INSTRUCTIONSPAC16P产品概述它集单相调压/调功方式为一体。
具有上电缓启动、缓关断、散热器超温、电流限制、过流保护，适用于电阻性负载和感性负载，可广泛用于工业领域的功率调整。
订货说明1.电力调整器电流容量选择参考● 一般纯阻负载：电力调整器电流容量应大于负载最大电流。
● 硅碳棒负载：当取消变压器时，硅碳棒应串联，使之能够承受电源电压的70%~80%以上。
硅碳棒在700~800℃存在负阻区，电力调整器电流容量应大于负载最大电流的1.7倍。
● 电热管负载：电热管易受潮、局部短路和放电打火等，电力调整器电流容量应大于负载最大电流的1.7倍。
● 变压器负载：应带电流限制功能，电流容量应大于负载最大电流的2~2.5倍。
● 特殊负载应加大电流容量，订货时声明。
一．型号定义 (4)二.产品系列 (4)三．主要技术参数 (4)四．LED状态灯显示及拨码开关SW1工作方式定义 (5)五．配线及应用 (5)5.1PAC16P基本运行与电压限制、手动、报警输出、调压调功接线图 (6)5.2各种接线方式组合 (6)5.3过流保护选件接线、调试与应用说明 (7)5.4U1选件功能及调压调功一体化技术 (8)六.初步调试及故障排除 (9)七．尺寸图 (10)．型号定义一五．配线及应用步骤一：自动调试:将仪表4~20mA的输出信号接到C1、C2端，R1、R2短路，按上图的自动控制接线。
输入变化信号逐步增大时,绿色输入灯亮度和负载电压应随输入增加。
步骤二：手动调整：外接10KΩ手动电位器。
电位器的两个固定端分别接V0、GND端，滑动端接R1端，按上图的手动控制接线。
调整手动电位器，负载电压调整范围为0～100%。
此时，负载电压应均匀变化。
步骤三：上电缓启动时间：调整控制板上的P3电位器，启动时间0.2～120秒用户可设。
欧式风格三相电力调整器PAC30A操作指南说明书
欧式风格三相电压调整器Continental style three-phasevoltage regulatorPAC30A 使用说明书OPERATINGINSTRUCTIONS希曼顿电子科技有限公司X imandun Electronic Technology Co., LtdXIMANDUN简介希曼顿电子科技有限公司，创立于1985年，是以设计开发、生产、销售全系列工业级交流固态继电器（SSR）、一体化电力调整器为主的高新技术企业，并荣获超大功率SSR、全数字化SSR控制器和柔性导热垫片等多项国家专利。
PAC30A产品概述全新PAC30A智能三相调压器以令人惊叹的完美设计开创数字式调压器的新纪元。
它操作和维护简单，独立的三只电力模块，易于散热和维护，并避免了危险集中。
欧式风格的安全防尘结构，美观大方。
红绿蓝色LED灯，工作状态一目了然。
CS插片式散热器比普通散热器的散热效率高30%～100%。
其它功能还包括：手动/自动，最大电压限制，自动判相，缺相保护，上电缓启动、缓关断、散热器超温，CS的霍尔转速检测接口，可广泛用于工业各领域中的阻性或感性负载。
订货说明1.电力调整器电流容量选择参考● 一般纯阻负载：电力调整器电流容量应大于负载最大电流。
● 硅碳棒负载：当取消变压器时，硅碳棒应串联，使之能够承受电源电压的70%~80%以上。
硅碳棒在700~800℃存在负阻区，电力调整器电流容量应大于负载最大电流的1.7倍。
● 电热管负载：电热管易受潮、局部短路和放电打火等，电力调整器电流容量应大于负载最大电流的1.7倍。
● 变压器负载：应带电流限制功能，电流容量应大于负载最大电流的2~2.5倍。
● 特殊负载应加大电流容量，订货时声明。
2.定货例：PAC30A-YT-150含义如下欧式风格三相电力调整器，负载接线方式为外三角形或中心不接地，纯组负载电流最大值为150A目录一.型号定义 (4)二.产品系列 (4)三.主要技术指标 (4)四.LED灯状态显示 (5)五.接线及应用 (5)六.初始调试 (6)七．常见故障及处理与保养维护 (7)八．尺寸图 (8)一.型号定义图1-1：负载电流150安培以下型号定义图1-2：电流150~600A 带霍尔风机型号定义注:PAC30A--40一般为自然冷却如需风冷，请订货时说明，尺寸与PAC30A--60相同四.LED灯状态显示五.接线及应用图1-3：全部功能实现接线及原理图图1-4:三相四线YN接线图各种功能接线实现组合六.初始调试为调试可靠、顺利进行，一般先接假负载(如：100～200W灯泡、电炉等)。
单相电力调整器PA100PA200
3 3 80V A C±1 0 % 50HZ
