电解法制取粉末

合集下载

制备金属粉末的方法

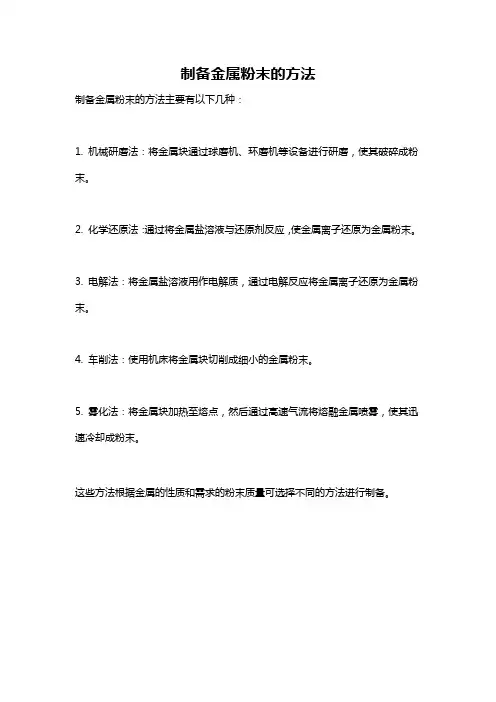

制备金属粉末的方法
制备金属粉末的方法主要有以下几种：
1. 机械研磨法：将金属块通过球磨机、环磨机等设备进行研磨，使其破碎成粉末。

2. 化学还原法：通过将金属盐溶液与还原剂反应，使金属离子还原为金属粉末。

3. 电解法：将金属盐溶液用作电解质，通过电解反应将金属离子还原为金属粉末。

4. 车削法：使用机床将金属块切削成细小的金属粉末。

5. 雾化法：将金属块加热至熔点，然后通过高速气流将熔融金属喷雾，使其迅速冷却成粉末。

这些方法根据金属的性质和需求的粉末质量可选择不同的方法进行制备。

粉末的制取方法

二、还原或还原化合法

要使金属热还原顺利进行，还原剂一般还应满足下列要求： (1) 还原反应所产生的热效应较大，希望还原反应能依靠反应热自发地进行。 (2) 形成的渣以及残余的还原剂应该容易用溶剂洗涤、蒸馏或其他方法与所得的金属分离开来。 (3) 还原剂与被还原金属不能形成合金或其他化合物。
二、还原或还原化合法

还原金属氧化物及盐类以生产金属粉末是一种应用最广泛的制粉方法。特别是直接使用矿石以及冶金工业废料如轧钢铁鳞作原料时，还原法最为经济。实践证明：用固体碳还原，不仅可以制取铁粉，而且可以制取钨粉；用氢或分解氨还原，可以制取钨、钼、铁、铜、钴、镍等粉末；用转化天然气作还原剂，可以制取铁粉等；用钠、钙、镁等金属作还原剂，可制取钽、铌、钛、锆、钍、铀等稀有金属粉末。归纳起来，不但还原剂可呈固态、气态以至液态，而被还原物料除固态外，还可以是气相和液相。
七、机械粉碎法

(4) 研磨介质物料除了在空气介质中干磨外，还可在液体介质中进行湿磨根据物料的性质，液体介质可以采用水、酒精、汽油、丙酮等。水能使粉末氧化，故一般不用。在湿磨中有时加入一些表面活性物质，可使颗粒表面为活性分子层所包围，从而防止细粉末的焊接聚合；活性物质还可渗入到粉末颗粒的显微裂纹里，产生一种附加应力，促进裂纹的扩张，对粉碎过程是有利的。总之，湿磨的优点主要有：1）可减少金属的氧化； 2 ）可防止金属颗粒的再聚集和长大，因为颗粒间的介电常数增大了，原子间的引力减小了；3）可减少物料的成分偏析并有利于成形剂的均匀分散；4）加入表面活性物质时可促进粉碎作用；5）可减少粉尘飞扬，改善劳动环境。当然，湿磨增加了辅助工序（如过滤、干燥等），因此应根据物料的要求来选择干磨或湿磨。必须指出，不是所有研磨介质都是为了加强粉碎作用的，有时可把研磨介质作为保护介质，如有的活性易氧化的金属的研磨就在惰性介质中进行。

金属粉末的制备方法及基本原理

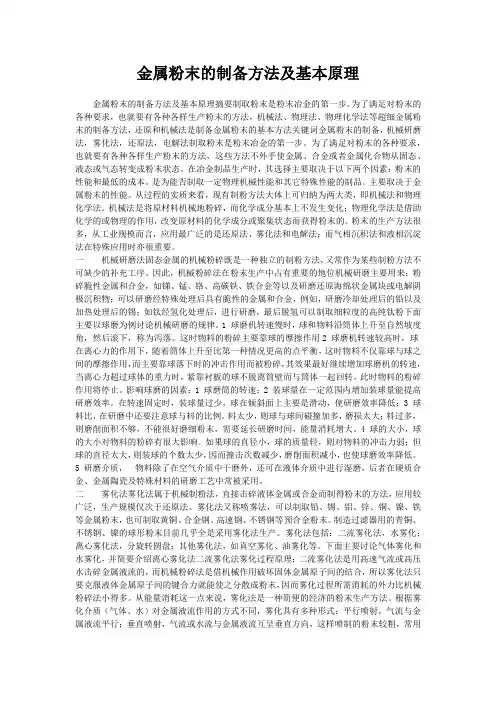

金属粉末的制备方法及基本原理金属粉末的制备方法及基本原理摘要制取粉末是粉末冶金的第一步。

为了满足对粉末的各种要求，也就要有各种各样生产粉末的方法，机械法、物理法、物理化学法等超细金属粉末的制备方法，还原和机械法是制备金属粉末的基本方法关键词金属粉末的制备，机械研磨法，雾化法，还原法，电解法制取粉末是粉末冶金的第一步。

为了满足对粉末的各种要求，也就要有各种各样生产粉末的方法，这些方法不外乎使金属、合金或者金属化合物从固态、液态或气态转变成粉末状态。

在冶金制品生产时，其选择主要取决于以下两个因素：粉末的性能和最低的成本。

是为能否制取一定物理机械性能和其它特殊性能的制品。

主要取决于金属粉末的性能。

从过程的实质来看，现有制粉方法大体上可归纳为两大类，即机械法和物理化学法。

机械法是将原材料机械地粉碎，而化学成分基本上不发生变化；物理化学法是借助化学的或物理的作用，改变原材料的化学成分或聚集状态而获得粉末的。

粉末的生产方法很多，从工业规模而言，应用最广泛的是还原法、雾化法和电解法；而气相沉积法和液相沉淀法在特殊应用时亦很重要。

一机械研磨法固态金属的机械粉碎既是一种独立的制粉方法，又常作为某些制粉方法不可缺少的补充工序。

因此，机械粉碎法在粉末生产中占有重要的地位机械研磨主要用来：粉碎脆性金属和合金，如锑、锰、铬、高碳铁、铁合金等以及研磨还原海绵状金属块或电解阴极沉积物；可以研磨经特殊处理后具有脆性的金属和合金，例如，研磨冷却处理后的铅以及加热处理后的锡；如钛经氢化处理后，进行研磨，最后脱氢可以制取细粒度的高纯钛粉下面主要以球磨为例讨论机械研磨的规律。

1 球磨机转速慢时，球和物料沿筒体上升至自然坡度角，然后滚下，称为泻落。

这时物料的粉碎主要靠球的摩擦作用2 球磨机转速较高时，球在离心力的作用下，随着筒体上升至比第一种情况更高的点平衡，这时物料不仅靠球与球之间的摩擦作用，而主要靠球落下时的冲击作用而被粉碎，其效果最好继续增加球磨机的转速，当离心力超过球体的重力时，紧靠衬板的球不脱离筒壁而与筒体一起回转，此时物料的粉碎作用将停止。

金属粉末制备方法

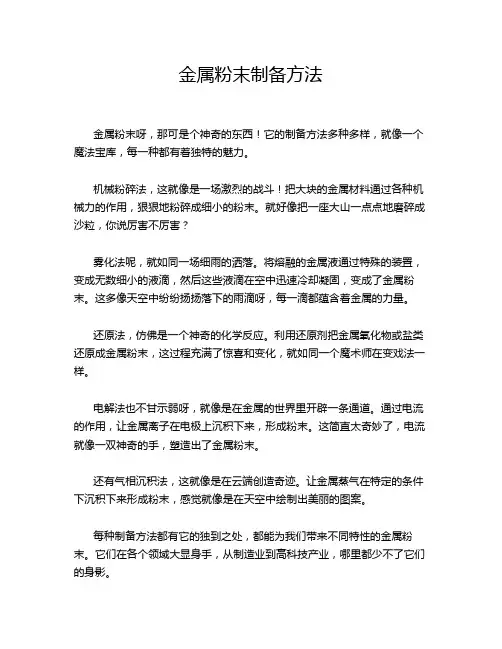

金属粉末制备方法
金属粉末呀，那可是个神奇的东西！它的制备方法多种多样，就像一个魔法宝库，每一种都有着独特的魅力。

机械粉碎法，这就像是一场激烈的战斗！把大块的金属材料通过各种机械力的作用，狠狠地粉碎成细小的粉末。

就好像把一座大山一点点地磨碎成沙粒，你说厉害不厉害？
雾化法呢，就如同一场细雨的洒落。

将熔融的金属液通过特殊的装置，变成无数细小的液滴，然后这些液滴在空中迅速冷却凝固，变成了金属粉末。

这多像天空中纷纷扬扬落下的雨滴呀，每一滴都蕴含着金属的力量。

还原法，仿佛是一个神奇的化学反应。

利用还原剂把金属氧化物或盐类还原成金属粉末，这过程充满了惊喜和变化，就如同一个魔术师在变戏法一样。

电解法也不甘示弱呀，就像是在金属的世界里开辟一条通道。

通过电流的作用，让金属离子在电极上沉积下来，形成粉末。

这简直太奇妙了，电流就像一双神奇的手，塑造出了金属粉末。

还有气相沉积法，这就像是在云端创造奇迹。

让金属蒸气在特定的条件下沉积下来形成粉末，感觉就像是在天空中绘制出美丽的图案。

每种制备方法都有它的独到之处，都能为我们带来不同特性的金属粉末。

它们在各个领域大显身手，从制造业到高科技产业，哪里都少不了它们的身影。

难道不是吗？金属粉末的制备方法就是这么的重要和神奇！我们应该好好地利用这些方法，不断探索和创新，让金属粉末为我们的生活带来更多的便利和惊喜。

它们就像是一把钥匙，打开了无数的可能，让我们的世界变得更加丰富多彩。

粉末的制取

1.3.1 离心雾化
用离心力破碎液流称为离心雾化。离心雾化的发展是与控制粉末粒度的要求和解决制取活性金属粉末的困难有关。离心雾化：旋转圆盘雾化、旋转坩埚雾化、旋转电极雾化等。
雾化方法的比较及应用
工艺
旋转电极旋转圆盘旋转坩埚
水雾化气雾化
粒度 /μm
200~600
100~300 200~1000
1.2.1 机械研磨法
4. 强化球磨
振动球磨
行星球磨
装填系数较高，达0.8 高频振动下的弹簧容易疲劳
1.2.2 机械合金化
可制造具有可控细显微组织的复合金属粉末。在高速搅拌球磨的条件下，利用金属粉末混合物的重复冷焊和断裂进行进行合金化的。也可以在金属粉末中加入非金属粉末来实现机械合金化。
1.4 还原法
用还原剂还原金属氧化物及盐类来制取金属粉末的工艺。
还原法的使用范围
1.4 还原法
还原反应的热力学和动力学条件
（1）还原反应
MeO + X = Me + XO
（2）热力学条件：还原剂X对O的亲和力>金属M对O的亲和力
采用标准生成自由能作为衡量对氧亲和力大小的尺度
（3）动力学条件：
还原反应进行的速度和还原的程度与反应进行的条件有关，如反应物的浓度、温度、界面性质、扩散等。
1 粉末的制取
（1） • 机械粉碎法（2） • 雾化法（3） • 还原法
(4) • 气相沉积法（5） • 液相沉淀法（6） • 电解法
1.1 粉末制取方法概述
纯金属
非金属
化合物
粉末
机
原材料机械粉碎而化
械
学成分基本不发生变化
法

基于熔盐电解法的钨合金粉末制备新工艺

基于熔盐电解法的钨合金粉末制备新工艺叶杰，赵啟波，杨岳鑫（沈阳理工大学，辽宁　沈阳　１１０１６８）摘　要：针对传统方法制备钨合金粉末工艺落后、成本高、纯度低的不足，提出一种基于熔盐电解法电解法的钨合金粉末制备新工艺。

进行钨合金粉末制备实验，实验的电解温度控制到７８０℃、阴极电流密度控制为３２０2/mA cm ，在以上实验条件下利用电解质制备钨合金粉末，可以获取０．９６１m µ的超细粉末颗粒。

实验证明提出钨合金粉末制备方法工艺简单、成本低、稳定可靠，并可以保证较高的电流效率。

关键词：熔盐；电解；钨合金；中图分类号：ＴＦ１１１文献标识码：Ａ文章编号：１００２－５０６５（２０１６）１７－０１２３－２New technology for preparing tungsten alloy powder based on molten salt electrolysisYE Jie,ZHAO Qi-bo,YANG Yue-xin（Ｓｈｅｎｇｙａｎｇ　ｌｉｇｏｎｇ　Ｕｎｉｖｅｒｓｉｔｙ，Ｓｈｅｎｙａｎｇ　１１０１６８，Ｃｈｉｎａ）Abstract: Ｉｎ　ｖｉｅｗ　ｏｆ　ｔｈｅ　ｄｉｓａｄｖａｎｔａｇｅｓ　ｏｆ　ｔｒａｄｉｔｉｏｎａｌ　ｍｅｔｈｏｄ　ｆｏｒ　ｐｒｅｐａｒｉｎｇ　ｔｕｎｇｓｔｅｎ　ａｌｌｏｙ　ｐｏｗｄｅｒ　ｗｉｔｈ　ｂａｃｋｗａｒｄ　ｔｅｃｈｎｏｌｏｇｙ，　ｈｉｇｈ　ｃｏｓｔ　ａｎｄ　ｌｏｗ　ｐｕｒｉｔｙ，　ａ　ｎｅｗ　ｔｅｃｈｎｏｌｏｇｙ　ｏｆ　ｐｒｅｐａｒｉｎｇ　ｔｕｎｇｓｔｅｎ　ａｌｌｏｙ　ｐｏｗｄｅｒ　ｂａｓｅｄ　ｏｎ　ｍｏｌｔｅｎ　ｓａｌｔ　ｅｌｅｃｔｒｏｌｙｓｉｓ　ｗａｓ　ｐｕｔ　ｆｏｒｗａｒｄ．　Ｏｆ　ｔｕｎｇｓｔｅｎ　ａｌｌｏｙ　ｐｏｗｄｅｒ　ｐｒｅｐａｒａｔｉｏｎ　ｅｘｐｅｒｉｍｅｎｔ，　ｔｈｅ　ｅｌｅｃｔｒｏｌｙｓｉｓ　ｔｅｍｐｅｒａｔｕｒｅ　ｃｏｎｔｒｏｌ　ｔｏ　７８０　ＤＥＧ　Ｃ，　ｔｈｅ　ｃａｔｈｏｄｉｃ　ｃｕｒｒｅｎｔ　ｄｅｎｓｉｔｙ　ｃｏｎｔｒｏｌ　ｉｓ　３２０，　ｉｎ　ｔｈｅ　ａｂｏｖｅ　ｅｘｐｅｒｉｍｅｎｔａｌ　ｃｏｎｄｉｔｉｏｎｓ　ｕｓｉｎｇ　ｔｈｅ　ｅｌｅｃｔｒｏｌｙｔｅ　ｐｒｅｐａｒａｔｉｏｎ　ｏｆ　ｔｕｎｇｓｔｅｎ　ａｌｌｏｙ　ｐｏｗｄｅｒ　ｃａｎ　ｏｂｔａｉｎ　ｔｈｅ　ｓｕｐｅｒｆｉｎｅ　ｐｏｗｄｅｒ　０．９６１．　Ｔｈｅ　ｅｘｐｅｒｉｍｅｎｔａｌ　ｒｅｓｕｌｔｓ　ｓｈｏｗ　ｔｈａｔ　ｔｈｅ　ｐｒｅｐａｒａｔｉｏｎ　ｍｅｔｈｏｄ　ｉｓ　ｓｉｍｐｌｅ，　ｌｏｗ　ｃｏｓｔ，　ｓｔａｂｌｅ　ａｎｄ　ｒｅｌｉａｂｌｅ，　ａｎｄ　ｃａｎ　ｅｎｓｕｒｅ　ａ　ｈｉｇｈ　ｃｕｒｒｅｎｔ　ｅｆｆｉｃｉｅｎｃｙ．Keywords: ｍｏｌｔｅｎ　ｓａｌｔ；　ｅｌｅｃｔｒｏｌｙｓｉｓ；　ｔｕｎｇｓｔｅｎ　ａｌｌｏｙ；钨合金是以钨为基体材料，其中含钨量为85%~99%，加入少量镍(Ni)、铜(Cu)、铁(Fe)、钴(Co)、钼(Mo)、铬(Cr)等金属粘结剂组成的一种合金材料，也被称之为高密度钨合金或重合金。

熔盐电解法制备高纯钛粉

熔盐电解法制备高纯钛粉翁启钢;周志辉;林洪波;袁继维;袁铁锤【摘要】以海绵钛作可溶阳极,纯钛板为阴极,NaCl-KCl-TiClx混合熔盐作电解质,在电解温度为900～980℃、阴极电流密度为0.1～0.6 A/cm2、初始可溶钛浓度2%～8%的条件下,电解24 h制备高纯钛粉,研究初始可溶钛浓度对钛粉中杂质元素含量的影响,以及电流密度和初始可溶钛浓度对电流效率及钛粉形貌的影响.结果表明,钛粉杂质含量完全达到高纯钛粉的标准,提高初始可溶钛浓度可降低杂质含量;在较高的阴极电流密度以及高的初始可溶钛浓度下电解效率较高;在阴极电流密度较高时钛粉为细小的树枝状晶体,而在阴极电流密度较低时得到较粗大均匀的结晶粉体.【期刊名称】《粉末冶金材料科学与工程》【年(卷),期】2010(015)001【总页数】4页(P70-73)【关键词】熔盐电解;高纯钛粉;电流密度;可溶钛浓度【作者】翁启钢;周志辉;林洪波;袁继维;袁铁锤【作者单位】遵义钛业股份有限公司,遵义,563004;中南大学,粉末冶金国家重点实验室,长沙,410083;遵义钛业股份有限公司,遵义,563004;遵义钛业股份有限公司,遵义,563004;中南大学,粉末冶金国家重点实验室,长沙,410083;湖南大学材料科学与工程学院,长沙410082【正文语种】中文【中图分类】TF114.5钛及钛合金具有质量轻、强度大、耐热性强、耐腐蚀等许多优良特性[1]，被誉为“太空金属”、“海洋金属”，广泛应用于航空航天、化工、石油、冶金及船舶等领域[2]。

高性能的钛及钛合金在生物材料、能源材料、电子材料方面应用越来越广泛[3]，随着微电子技术的发展，高纯钛靶材被用于超大规模集成电路等各种电子材料领域，以TiSi、TiN、W-Ti薄膜形式用于集成电路的电极材料、扩散阻挡层及配线材料等[4-6]。

高纯钛靶材系以高纯钛粉为原料经电子束熔炼而成。

此外，高纯钛粉还可用作高品质粉末冶金钛合金的原料。

电解钛氢化脱氢制备超细高纯钛粉工艺

电解钛氢化脱氢制备超细高纯钛粉工艺翁启刚;邱子力;袁铁锤;李瑞迪;贺跃辉【摘要】Ultrafine Ti powder was fabricated using electrolysis titanium through the process of hydrogenation, ball milling, then dehydrogenation. The grain size as well as distribution, morphology and variation of oxygen content through the different process of preparation were investigated by laser-diffraction diameter tester, scanning electron microscopy and oxygen/hydrogen determinator. The results show that, TiH2with an oxygen content of 0.17% is produced by the reaction between the electrolysis titanium and hydrogen holding at the temperature of 420℃. TiH2powderis prepared by the method of ball milling from this titanium hydride. The median-particle-sizeD50 of as received ultrafine TiH2 powders is 9.81 µm. After a deh ydrogenation process under the temperature of 600℃ and subsequent ball milling, the ultrafine high purity titanium powders, irregular shaped, with D50 of 11.04 µm and an oxygen content of 0.48% (in mass fraction), are obtained. For the different processes of the whole preparation, the oxygen content increment ranked from the lowest to the highest are dehydrogenation of TiH2powder (+0.07%), ball milling ofTiH2powder (+0.08%), ball milling of dehydrogenated titanium powder (+0.16%) and hydrogenation of the raw materials (+0.162%), respectively.%以电解钛为原料，采用氢化、球磨破碎和脱氢的工艺，制备超细高纯钛粉。

电解法制取金属铬粉工艺研究_图文

第17卷第4期2001年12月昆明冶金高等专科学校学报Journal of Kunmlng Metallurgy CoUegeDee.2001电解法制取金属铬粉工艺研究范家友(昆明冶金高等专科学校环境与市政工程系,云南昆明650033摘要:文章分析了电解法制取金属铬的工艺,对其中除铁、冷冻、电解三个工序进行了重点研究,得出了完善工艺流程的办法。

关键词:电解;铬铁合金;铬;工艺流程中图分类号:TFl25文献标识码:A文章编号:1009--0479(200104-0027--04铬是重要的合金元素之一,在工业中应用很广泛,15%用于生产化工原料及染料等化工行业; 10%用于耐高温及铸造业,如生产高温合金、电热合金、精密合金、不锈钢等;75%用于冶金行业,生产耐(抗腐蚀性强的电镀金属零部件、钢材等。

近年来,铬还用于军事、导弹、火箭等高技术领域。

铬在自然界的主要矿物是铬铁矿,其组成为FeO・Cr20,或FeCrO,我国铬矿资源较贫乏,所用铬矿主要依靠进口。

金属铬的生产方法有金属热法和电解法,金属热法不仅资源、能源利用率低,而且排放大量含铬废渣、废气,造成严重的环境污染;电解法则可得到较高的资源利用率,且大大减少了对环境的污染,因而具有很强的现实意义和战略意义。

根据对市场需求量调查及我国目前的生产状况,提出了电解法制取金属铬的实验研究课题,主要研究其生产工艺。

研究的基本方法是:用铬铁合金为原料,经过化学处理得到铬铵矾,然后电解铬铵矾得到金属铬(99%以上,为今后进一步研究金属纯铬(99.99%打下基础。

本工艺的研究主要在除铁、冷冻、电解三个基本工序上提出自己的观点,具体的实验研究过程如下。

1铬铁合金转化为铬铵矾的浸出工艺试验所用原料为市购浓硫酸(96%-98%、含铬42.07%的铬铁合金、硫酸铵(99%。

1.1试样处理将总量为15009的铬铁合金,经初步破碎后,用磨矿机磨45min,然后用80目标准筛全部筛分后,得到试样。

工业上用电解法制取什么

工业上用电解法制取什么
工业上用电解法制取金属，有K、Ca、Na、Mg、Al。

电解制取金属粉末的原理是：在电解质溶液中通以直流电流，产生正负离子的迁移，正离子移向阴极，负离子移向阳极，在阳极上发生氧化反应，在阴极上发生还原反应，电解质溶液中的金属正离子在阴极被还原并沉积在阴极板上。

这是电解的基本过程。

因此，电解是一种借助电流作用而实现化学反应的过程，也是由电能转变为化学能的过程。

许多有色金属（如钠、钾、镁、铝等）和稀有金属（如锆、铪等）的冶炼及金属（如铜、锌、铅等）的精炼，基本化工产品(如氢、氧、烧碱、氯酸钾、过氧化氢、乙二腈等)的制备，还有电镀、电抛光、阳极氧化等，都是通过电解实现的。

电解法制取金属铜粉

3
2 电解法制粉工艺流程
电解法制取铜粉的经典流程是: 铜原料干燥、还原熔铸筛分电解成品。铜粉
电解出来的铜粉经洗涤后 , 进入还原炉, 在氢气氛下进行干燥、还原处理, 再经筛分得到产品。 2004年新材料公司在原有生产工艺的基础上进行了优化 , 开发出生产电解铜粉的新工艺, 其流程如下: 阳极、阴极、电解液洗涤、缓蚀筛分成品。离心甩干电解铜粉真空干燥
中图分类号 : TF111 . 52
文献标识码: B
1 前言
制取铜粉的方法主要有雾化法, 还原法和电解法。由于电解法制取的铜粉纯度高、物理规格好、活性高, 广泛应用于电碳制品、摩擦材料、含油轴承和粉末冶金零件等方面 , 在我国得到了迅速的发展。用电解法制取铜粉的方法, 前苏联于 1934 年即已研究成功。我国起步较晚 , 到 1970年才兴建了第一条电解铜粉的生产线。目前, 我国生产规模超过 1000t / a 的厂家主要有重冶集团、北京有研粉末、天津瑞尔普以及上海 901 。江铜集团新材料公司 ( 以下简称新材料公司 ) 于 2002 年开发了电解铜粉产品 , 现每年的产量为 200 t 。
[ 1] 汪成兵 . U 型钢可缩性支架支护设计及应用研究 [ J] . 有色金属 ( 矿山部分 ), 2006 , 58 ( 3) : 30 - 34. [ 2] 徐志英 . 岩石力学 [ M ] . 北京 : 中国水利水电出版社 , 2002 . [ 3] 关宝树 , 杨其新 . 地下工程概论 [ M ] . 成都 : 西南交通大学出版社 , 2003. [ 4] 李志业 , 曾艳华 . 地下结构设计原理与方法 [ M ] . 成都: 西南交通大学出版社 , 2003 . [ 5] 杜正国 . 结构分析 [ M ] . 北京 : 高等教育出版社 , 2003. [ 6] 单辉祖 . 材料力学 [ M ] . 北京 : 高等教育出版社 , 1999.

1 电解法制取铜粉

电解法制取铜粉一．实验目的1．加深对水溶液电解制粉原理的理解，掌握水容液电解制粉的一般操作过程。

2．掌握水溶液电解制铜粉的工艺条件，掌握电流强度、电流效率的计算。

3．了解电解制粉所用设备。

二．基本原理简述用电解精铜作阳极板，如图所示。

1—电解槽 2—阳极板 3—阴极板 4—导电板 5—伏特表 6—安培表 7—变阻器 8—开关 9—电源电解线路连接示意图阳极反应：Cu —2e=Cu 2+ 2OH －—2e=H 2O+21O 2↑阴极反应：Cu 2+ +2e=Cu 2H + +2e=2H=H 2↑ 电解制粉的工艺条件为：三．实验设备及材料电解槽，阳极板，阴极板，电源，温度计，真空抽滤装置，去离子水，浓硫酸，硫酸铜(带结晶水)，天平，刷子，0.2%的钠肥皂水，米尺，真空干燥器，玻璃棒，甲基橙，PH试纸等。

四．实验内容及步骤1、内容根据电解要求配制电解液，进行电解操作，观察电解现象及电解中的问题，记录电解工艺条件，并在此基础上计算电流效率。

2、步骤（1）电解液配制：Cu2+为13g/L，H2SO4为150/L的电解液10升（H2SO4浓度为98%.比重1.84/Cm3）H2SO4的配制：150 g/L×10 L=1500 g1500 g /98%/1.84 g/mL=832 mLCuSO4·5H2O的配制：13 g/L×10 L=130 g（Cu2+）CuSO4·5H2O= 130 g（Cu2+）/64×250=510 g配液操作顺序：首先确定某种容器10 L 溶液的位置并做标记，在容器10 L 标记以下放好一定量的去离子水或蒸馏水，把510 g CuSO 4·5H 2O 倒入容器中后再把832 mLH 2SO4缓慢倒入容器中，最后加入去离子水或蒸馏水在10 L 标记处定容。

（2）测定阴极板浸入溶液的双面面积（cm 2），计算电流强度I=阴极板浸入总面积×15(A/cm 2)；（3）正确放入阴极板和阳极板位置，在指定电解条件下进行电解20 min 后取粉；（4）用0.2%的钠肥皂水对制得的铜粉进行清洗，然后用去离子水或蒸馏水冲洗、抽滤，干燥，干燥温度120℃，时间30～40 min ；（5）称量电解制得的铜粉，观察电解制得铜粉的粉末形状。

电解锆粉工艺

电解锆粉工艺引言电解锆粉工艺是一种用于制备高纯度锆粉的方法。

锆粉是一种重要的金属粉末材料，广泛应用于航空航天、核能、化工等领域。

本文将详细介绍电解锆粉工艺的原理、设备、工艺参数以及工艺流程等内容。

原理电解锆粉工艺基于电化学原理，通过在电解液中施加电压，使锆源材料在阳极上发生氧化反应释放出锆离子，并在阴极上还原沉积成金属锆粉。

该工艺的原理可以简化为以下几个步骤： 1. 锆源材料溶解：将锆源材料（例如氧化锆）溶解在适当的电解液中，生成锆离子。

2. 电解过程：将阳极和阴极分别接入电源，施加一定的电压和电流，使得阳极上的锆离子氧化并释放出氧气，而阴极上的锆离子还原并沉积成金属锆粉。

3. 锆粉收集：将生成的锆粉收集起来，并进行后续的处理和精制。

设备为了实现电解锆粉工艺，需要一套完整的设备系统。

常见的设备包括以下几个部分：1. 电解槽：用于容纳电解液和安放阳极和阴极，通常采用耐腐蚀材料制成，并具有良好的密封性能。

2. 电源系统：提供稳定的电压和电流输出，以满足电解过程的要求。

3. 搅拌系统：保证电解液中的锆源材料充分溶解，并提供良好的电解质传输条件。

4. 温控系统：控制电解槽中的温度，以提高反应速率和产品纯度。

5. 产品收集装置：用于收集和分离生成的锆粉，并将其送往后续工艺步骤。

工艺参数电解锆粉工艺中的一些重要工艺参数对于产品质量和产量具有重要影响。

以下是几个常见的工艺参数： 1. 电压：根据具体的锆源材料和要求，确定适当的电压范围，通常在1-10伏之间。

2. 电流密度：根据电解槽的尺寸和设计，以及反应速率的要求，确定适当的电流密度范围，通常在10-100安培/平方分米之间。

3. 温度：控制电解液的温度以提高反应速率和产物纯度，通常在40-80摄氏度之间。

4. pH 值：通过控制电解液的酸碱度，可以影响反应速率和产物纯度，通常在2-6之间。

工艺流程电解锆粉工艺的流程通常可分为以下几个步骤： 1. 准备工作：包括清洗设备、准备电解液、准备阳极和阴极等。
