带式输送机张紧装置与作用

带式输送机张紧装置与作用1.维持适当的张紧力：输送带在运行过程中承受着物料的重力、输送阻力和曲线运动等多种力的作用，如果输送带过松，则会导致滑移、打滑等问题，如果输送带过紧，则会增加驱动力的消耗，甚至导致输送带和托辊的损坏。

张紧装置可以通过调节张紧力，使得输送带在运行过程中保持适当的张紧状态，确保物料的平稳运行和提高输送效率。

2.防止输送带的松弛和变形：输送带是由多层橡胶层和强力层组成的，本身具有一定的松弛和变形性质。

在输送带运行过程中，由于重力、张紧力和物料的冲击作用，输送带会出现松弛和变形，使得物料的输送受到影响。

张紧装置可以通过调节张紧力，使得输送带保持适当的张紧状态，防止松弛和变形，确保物料的顺利输送。

3.调整输送带的跑偏：输送带在运行过程中，由于各种原因，如物料堆积不均匀、输送带本身的质量问题等，可能会出现跑偏的现象，导致物料的输送不平稳甚至卡住。

张紧装置可以通过调整张紧力，使得输送带保持适当的张紧状态，帮助调整和纠正输送带的跑偏，保证输送带的正常运行。

4.减小输送带的磨损和损坏：输送带在运行过程中，由于承受着多种力的作用，如物料的摩擦力、冲击力和张紧力等，容易产生磨损和损坏。

张紧装置可以通过调节张紧力，使得输送带保持适当的张紧状态，减小输送带的摩擦和冲击力，降低磨损和损坏的程度，延长输送带的使用寿命。

综上所述，带式输送机的张紧装置在输送带的正常、稳定运行中起着至关重要的作用。

通过适当调节张紧力，可以维持适当的张紧状态，防止输送带的松弛和变形，调整和纠正输送带的跑偏，减小输送带的磨损和损坏，提高输送效率和延长使用寿命。

因此，对于带式输送机的运行和维护来说，合理使用和调整张紧装置是非常重要的。

带式输送机液压张紧装置简介

徐州顶量测控技术有限公司带式输送机液压张紧装置1、液压张紧装置产品概述长距离带式输送机要求配套采用张紧力动态可调的张紧装置：启动阶段满足胶带运输机的动态防滑要求使张紧力增大，等速阶段张紧力降低以维持胶带机正常运行要求，同时有张紧力实时监控功能。

现在使用的重锤张紧，简单的绞车张紧等都不具备这种功能。

煤矿井下长距离阻燃整芯胶带的使用也在不断扩大，胶带的伸长量急剧增加（钢丝绳芯胶带其伸长率为1‰，而阻燃整芯胶带的伸长率为1%）给常规使用的重锤张紧，简单的绞车张紧等胶带张紧装置带来局限性，导致这些张紧装置受其张紧距离和张紧力的限制而难以适应特别是500米以上皮带的张紧要求。

液压涨紧装置是根据皮带输送机运行特点和受力模型分析及大量实验数据开发的新型产品。

它保证了皮带启动和运行中皮带对涨紧力和缓冲要求。

2、液压张紧装置功能及特点2.1本装置能够自动实现对胶带机提供启动张力和运行张力的张紧动作，以满足胶带启动时防止打滑及胶带正常运行对张紧力的不同要求。

2.2液压张紧装置由于采用了液压张力缓冲装置，所以胶带机启动时松边的胶带能够被及时拉紧，大大改善了胶带机的启动特性，减轻甚至消除其他张紧形式下出现的波涌、打带现象。

2.3本装置除了自动提供启动张紧力、运行张紧力外还可根据用户需要提供皮带停机张力，即可自动提供三种张力，这样既节约了能耗，又延长了胶带使用寿命，可为使用单位带来可观的经济效益。

2.4张紧装置可根据用户的实际拉紧行程需要在大行程范围内实现自动张紧，这样便能够适应伸长率大的整芯胶带机和长距离胶带运输机的张紧要求。

2.5本装置设有手动控制，可迅速松驰或张紧胶带，便于胶带整机的维护。

当停机或意外停电时，张紧装置能实现自动制动，此时仍能可靠地确保运输带处于张紧状态。

2.6 本装置配有可靠的张力监控系统，能对张力变化作出及时反应和调整。

有效的防止了皮带机运行中的打滑现象。

2.7 由于设计合理，该压自动张紧装置的可靠性高，故障率低，降低了维护成本，保证了胶带机的工作时间。

液压自动张紧装置使用说明_r_n 书(徐州五洋公司)

DYL型带式输送机液压自动拉紧装置使用说明书徐州五洋科技有限公司目录产品概述 (1)1 安装手册 (2)1.1 设备安装及连接 (2)1.2 现场调试 (3)2 使用手册 (6)2.1 工作原理 (6)2.2 主要技术参数 (7)2.3 操作规程 (8)3 维护手册 (9)3.1维护和维修 (9)3.2 注意事项 (9)4 附电控系统原理图 (11)产品概述带式输送机自控液压拉紧装置是根据我国带式输送机的特点，吸取世界工业发达国家的先进技术，考虑带式输送机在工作时所需拉紧力不同，经合理的张力模型分析研究而设计的。

本拉紧装置的特点是：（1）改善带式输送机工作时输送带的动态受力效果，特别是输送带受到突变载荷时效果尤其明显。

（2）响应快。

带式输送机起动时，输送带松边会突然松弛伸长，引起“打带”、冲击等现象。

此时，拉紧装置能迅速收缩油缸，及时吸收输送带的伸长，从而大大缓和了输送带的载荷冲击，使起动过程平稳，避免发生撕、断带事故。

（3）具有断带时自动提供断带信号的保护功能。

（4）结构紧凑，占地面积小，便于安装使用。

（5）可与集控系统连接，实现整个系统的集中控制。

带式输送机自控液压拉紧装置于1992年通过原煤炭部级鉴定，现已形成系列，并已全面推广应用。

1994年获原煤炭部科技进步三等奖，1996年被原煤炭部列为重点推广项目，1999年获教育部（原国家教委）科技进步三等奖。

DYL型自控液压拉紧装置适用于长距离带式输送机的张紧，主要由拉紧油缸、液压泵站、蓄能站、电气控制开关和拉紧附件等五大部分组成。

其中液压泵站、蓄能站和电气控制开关不需要做地基，仅要求安放地点不落物料和水即可。

1 安装手册1.1 设备安装及连接本设备初次安装调试前，用户应做好以下工作：①应准备好所需地脚螺栓、螺母以及钢丝绳、绳卡等；②准备好设备运行所需液压油（按照表1.1）。

（1）机械安装：包括油缸支座及油缸、固定绳座等，注意：油缸支座与固定绳座应能承受相应的拉力；拉紧钢丝绳的缠绕及固定，应在油缸往复动作数次后进行，以便于排出油缸内部的气体。

带式输送机常用拉紧装置的类型与应用

科技论坛
・５７・

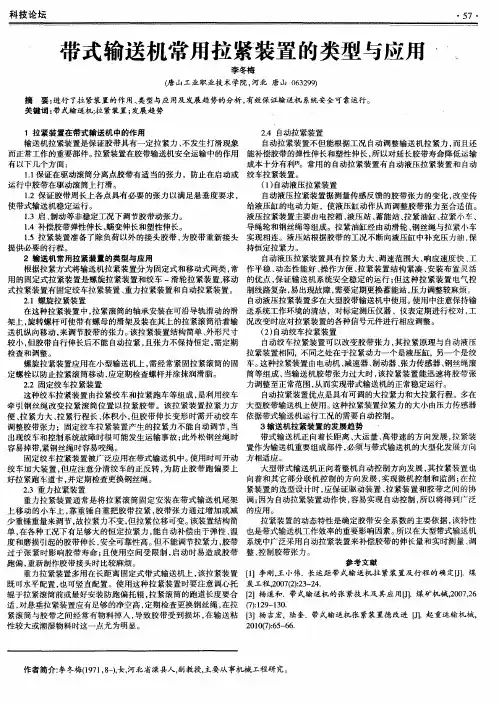

带式输送机常用拉紧装置的类型与应用
李冬梅
（唐山工业职业技术学院，河北唐山０６３２９用、类型与应用及发展趋势的分析，有效保证输送机系统安全可靠运行。关键词：带式输送机；拉紧装置；发展趋势１拉紧装置在带式输送机中的作用２．４自动拉紧装置输送机拉紧装置是保证胶带具有一定拉紧力、不发生打滑现象自动拉紧装置不但能根据工况自动调整输送机拉紧力，而且还而正常工作的重要部件。拉紧装置在胶带输送机安全运输中的作用能补偿胶带的弹性伸长和塑性伸长，所以对延长胶带寿命降低运输有以下几个方面：成本十分有利１３１。常用的自动拉紧装置有自动液压拉紧装置和自动１．１保证在驱动滚筒分离点胶带有适当的张力，防止在启动或绞车拉紧装置。运行中胶带在驱动滚筒上打滑。（１）自动液压拉紧装置１．２保证胶带周长上各点具有必要的张力以满足悬垂度要求，自动液压拉紧装置据测量传感反馈的胶带张力的变化，改变传使带式输送机稳定运行。给液压缸的电动力矩，使液压缸动作从而调整胶带张力至合适值。１．３启、制动等非稳定工况下调节胶带动张力。液压拉紧装置主要由电控箱、液压站、蓄能站、拉紧油缸、拉紧小车、１．４补偿胶带弹性伸长、蠕变伸长和塑性伸长。导绳轮和钢丝绳等组成。拉紧油缸经由动滑轮、钢丝绳与拉紧小车１．５拉紧装置准备了除负荷以外的接头胶带，为胶带重新接头实现相连。液压站根据胶带的工况不断向液压缸中补充压力油，保提供必要的行程。持恒定拉紧力。２输送机常用拉紧装置的类型与应用自动液压拉紧装置具有拉紧力大、调速范围大、响应速度快、工根据拉紧方式将输送机拉紧装置分为固定式和移动式两类，常作平稳、动态性能好、操作方便、拉紧装置结构紧凑、安装布置灵活用的固定式拉紧装置是螺旋拉紧装置和绞车一滑轮拉紧装置，移动的优点，保证输送机系统安全稳定的运行；但这种拉紧装置电气控式拉紧装置有固定绞车拉紧装置、重力拉紧装置和自动拉紧装置。制线路复杂，易出现故障，需要定期更换蓄能站，压力调整较麻烦。自动液压拉紧装置多在大型胶带输送机中使用。使用中注意保持输２．１螺旋拉紧装置在这种拉紧装置中，拉紧滚筒的轴承安装在可沿导轨滑动的滑送系统工作环境的清洁，对标定测压仪器、仪表定期进行校对，工架上，旋转螺杆可使带有螺母的滑架及装在其上的拉紧滚筒沿着输况改变时应对拉紧装置的各种信号元件进行相应调整。（２）自动绞车拉紧装置送机纵向移动，来调节胶带的张力。该拉紧装置结构简单、外形尺寸较小，但胶带自行伸长后不能自动拉紧，且张力不保持恒定，需定期自动绞车拉紧装置可以改变胶带张力，其拉紧原理与自动液压拉紧装置相同，不同之处在于拉紧动力一个是液压缸，另一个是绞检查和调整。螺旋拉紧装置应用在小型输送机上，需经常紧固拉紧滚筒的固车。这种拉紧装置由电动机、减速器、制动器、张力传感器、钢丝绳滚定螺栓以防止拉紧滚筒移动，应定期检查螺杆并涂抹润滑脂。筒等组成，当输送机胶带张力过大时，该拉紧装置能迅速将胶带张力调整至正常范围，从而实现带式输送机的正常稳定运行。２．２固定绞车拉紧装置这种绞车拉紧装置由拉紧绞车和拉紧跑车等组成，是利用绞车自动拉紧装置优点是具有可调的大拉紧力和大拉紧行程。多在这种拉紧装置拉紧力的大小由压力传感器牵引钢丝绳改变拉紧滚筒位置以拉紧胶带。该拉紧装置拉紧力方大型胶带输送机上使用。依据带式输送机运行工况的需要自动控制。便、拉紧力大、拉紧行程长、体积小，但胶带伸长变形时需开动绞车调整胶带张力；固定绞车拉紧装置产生的拉紧力不能自动调节，当３输送机拉紧装置的发展趋势带式输送机正向着长距离、大运量、高带速的方向发展，拉紧装出现绞车和控制系统故障时很可能发生运输事故；此外松钢丝绳时置作为输送机重要组成部件，必须与带式输送机的大型化发展方向容易掉带，紧钢丝绳时容易咬绳。固定绞车拉紧装置被广泛应用在带式输送机中。使用时可开动方相适应。大型带式输送机正向着整机自动控制方向发展，其拉紧装置也绞车加大装置，但应注意分清绞车的正反转，为防止胶带跑偏要上向着和其它部分联机控制的方向发展，实现微机控制和监测；在拉好拉紧跑车道卡，并定期检查更换钢丝绳。紧装置的选型设计时，应保证驱动装置、拉紧装置和胶带之间的协２．３重力拉紧装置重力拉紧装置通常是将拉紧滚筒固定安装在带式输送机尾架调；因为自动拉紧装置动作快，容易实现自动控制，所以将得到广泛上移动的小车上，靠重锤自重把胶带拉紧，胶带张力通过增加或减的应用。拉紧装置的动态特性是确定胶带安全系数的主要依据，该特性少重锤重量来调节，故拉紧力不变，但拉紧位移可变。该装置结构简单，在各种工况下有足够大的恒定拉紧力，能自动补偿由于弹性、温也是带式输送机工作效率的重要影响因素。所以在大型带式输送机调度和磨损引起的胶带伸长，安全可靠性高。但不能调节拉紧力，胶带系统中广泛采用自动拉紧装置来补偿胶带的伸长量和实时测量、控制胶带张力。过于张紧时影响胶带寿命；且使用空间受限制，启动时易造成胶带整、跑偏，重新制作胶带接头时比较麻烦。参考文献１】李刚，王小伟．长运距带式输送机拉紧装置及行程的确定叭煤重力拉紧装置多用在长距离固定式带式输送机上，该拉紧装置【既可水平配置。也可竖直配置。使用这种拉紧装置时要注意调心托炭工程．２００７（２）：２３ — ２４．辊于拉紧滚筒前或最好安装防跑偏托辊，拉紧滚筒的跑道长度要合ｆ２】杨道和．带式输送机的张紧技术及其应用［Ｊ］．煤矿机械，２００７，２６适，对悬垂拉紧装置应有足够的净空高，定期检查更换钢丝绳，在拉（７）：１２９ — １３０．紧滚筒与胶带之间经常有物料掉入，导致胶带受到损坏，在输送粘【３】杨吉宏，陆奎．带式输送机张紧装置德改进［Ｊ］．起重运输机械，性较大或潮湿物料时这一点尤为明显。２０１０（７）：６５ — ６６．

带式输送机自动张紧装置设计毕业论文

通过引入先进的传感器和控制系统，实现了对带式输送机张力的实时监测和自动调节，提高了运行稳定性和效率。
降低了带式输送机的维护成本和故障率
自动张紧装置能够及时发现并解决张力异常问题，避免了因张力不当而导致的故障和停机，降低了维护成本和故障率。
03
探索自动张紧装置与其他设备的集成应用
研究自动张紧装置与带式输送机其他辅助设备的集成应用，构建更加完善的带式输送机运行系统。
设计要求
主要包括张紧力范围、张紧精度、响应速度、稳定性等。具体指标应根据带式输送机的实际需求和设计要求进行确定。例如，张紧力范围应满足输送带的张力需求；张紧精度应保证输送带的稳定运行；响应速度应快速适应输送机启动、停止和负载变化等工况；稳定性应确保长时间运行不出现故障。
性能指标
自动张紧装置机械结构设计
技术路线
带式输送机自动张紧装置概述
CATALOGUE
02
输送带
环绕驱动滚筒和尾部滚筒的无端循环的环形带，上下分支分别承载物料和返回空带。
驱动装置
由电动机、减速器、驱动滚筒等组成，驱动输送带运行。
制动装置
使带式输送机在停车时平稳减速，避免输送带在停车时产生过大的冲击。
张紧装置
使输送带具有足够的张力，保证输送带与驱动滚筒间产生必要的摩擦力，并限制输送带在各支承托辊间的垂度，使输送机正常运转。
实验平台搭建
数据采集
在实验过程中，对带式输送机的运行参数、张紧装置的张力变化、控制系统输出等数据进行实时采集。
数据分析
对采集到的实验数据进行处理和分析，包括数据清洗、特征提取、统计分析等，以揭示自动张紧装置的工作性能和影响因素。
问题诊断
根据实验结果数据分析，诊断自动张紧装置存在的问题，如张力波动大、响应速度慢等。

带式输送机液压自动张紧装置产品介绍

徐州五洋科技有限公司带式输送机液压自动张紧装置产品介绍一、概述胶带拉紧装置是带式输送机不可缺少的重要组成部分，它直接关系到带式输送机的安全运行及使用寿命，对于大运量、长距离等大型带式输送机而言更是如此。

以往长距离带式输送机一般均采用固定绞车拉紧或重锤拉紧，很少见到别的类型。

由于固定绞车拉紧装置只能定期张紧胶带，而胶带的张紧程度往往与操作者的经验有关，经常出现张紧力过大或者过小并且直接影响到带式输送机的冲击动负荷，所以固定绞车拉紧装置对于输送机的安全及平稳运行极为不利。

重锤拉紧装置虽能保证胶带在各种工况下具有恒定的张紧力，但为了使带式输送机起动时胶带不打滑，所以重锤的拉紧力是根据输送机起动时所需的张力而定的，而输送机稳定运行后所需的张力较小，因而在输送机运行时胶带常常处于过张紧状态，直接影响到胶带的使用寿命。

此外，有些单位带式输送机曾采用自动绞车拉紧装置，即通过测力传感器给出电信号来控制绞车的“转”与“不转”，以适应胶带张力的变化要求，但由于胶带张力随时发生变化，而电机所固有的起动特性，使得绞车拉紧系统的传递函数具有“滞后区”且惯性较大，因而其动态响应差，不能有效消除动应力，加之客观上现场环境条件差及目前国内制造水平的因素，又使得测力传感器易损坏或失灵。

现场调查显示，自动绞车拉紧装置很难满足带式输送机的运行要求。

徐州五洋科技有限公司（中国矿大机电学院）自行研究设计制造的带式输送机液压自动拉紧装置是根据我国煤矿特点，吸收世界工业发达国家的先进技术，经合理的胶带张力模型分析研究而设计的，这项技术成熟可靠，它不仅适合于煤矿，而且可以在电力、港口、金属矿山、钢铁、建材等行业广泛使用。

目前已投用三千余台，使用情况良好。

二、组成结构胶带自控液压拉紧装置主要由液压泵站、拉紧油缸、蓄能站、电气控制箱及附件等五大部分阻成。

拉紧油缸通过油缸支座固定在地基上，再通过钢丝绳将拉紧小车与拉紧油缸活塞杆上的动滑轮及定滑轮相连，液压泵站、蓄能站及电控箱不需要做地基，水平安放即可，仅要求安放地点不落煤水。

浅谈胶带输送机的张紧

托辊直径／ｍｍ１８０承载分支托辊组（上托辊）：托辊间距／１ｍ．２转动部分质量／（ｇｍ－）ｋ－２．０８
取基本安全系数为ｍ＝，附加弯曲伸长折算ｏ３系数ＣＷ＝１，对接头效率取。０８，则：．８＝．５
２２垂直式张紧装置．
带能够及时被拉紧，可改善胶带输送机启动特性。（４）能够动态实现输送机启动时的大张力（约为正常运行时张力的１．．倍）３～１５，及正常运行时小张力的变化，保证胶带在启动时不打滑及胶带正常运行时拉紧力不至于过大，从而做到动态调节，是胶带在理想状态下运行，节约能耗、延长胶
２．５
＝０６８７６Ｎ
带宽／ｍｍ１０２０输送带选用阻燃钢丝绳芯输送带，带强／ｍＮ・
２００５
由此可知：Ｓ＝１２１７６８＝１７＜１７４０２／０６．４．，８
满足不打滑条件。
４４２输送带强度校核．．
太适用。
带的使用寿命，其综合效益可观。
（）结构紧凑、占用空间小，运输、安装方５便，可与集控装置连接，自动化程度较高。
４应用实例
矿用隔爆煤安型油缸＋绞车式液压张紧装置在
某矿一４２０ｍ大巷钢丝绳芯胶带输送机上的应用。
河北煤炭
４１设计依据．
２１年期０第１０
＝２００００— １５８× １２＋１４５７＝１４２１Ｎ９１５０２
运送物料：原煤；堆积角Ｐ＝２。；容重０

自动张紧装置介绍

变频控制箱
变频控制箱样机
隔爆操作箱
张力传感器参数: DC24V; F:0-150KN; SIG:420mA
压力传感器参数: DC24V; P:0-10MPa; SIG:4-20mA
5 工作模式
手动模式
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。您的内容已经简明扼要，字字珠玑，但信息却千丝万缕、错综复杂，需要用更多的文字来表述；但请您尽可能提炼思想的精髓，否则容易造成观者的阅读压力，适得其反。正如我们都希望改变世界，希望给别人带去光明，但更多时候我们只需要播下一颗种子，自然有微风吹拂，雨露滋养。恰如其分地表达观点，往往事半功倍。当您的内容到达这个限度时，或许已经不纯粹作用于演示，极大可能运用于阅读领域；无论是传播观点、知识分享还是汇报工作，内容的详尽固然重要，但请一定注意信息框架的清晰，这样才能使内容层次分明，页面简洁易读。如果您的内容确实非常重要又难以精简，也请使用分段处理，对内容进行简单的梳理和提炼，这样会使逻辑框架相对清晰。
光标在“保护设置”位置按“设置” 进入，对各种保护的屏蔽和确认。
显示系统6
显示器第六页在“接口状态”位置按“设置”进入，对 PLC工作状态进行直接监视。
显示系统7
显示器第七页
光标在“故障显示”位置按“设置” 进入，对现时故障和历史故障进行记录保存。
显示系统8
显示器第8页
光标在“英中对照”位置按“设置”进入，记录了变频器的常见故障内容和解决法案。
自动模式
一．
与主控系统通讯,启停以及张力比较值的确定与主机发出的工作阶段有关 2. 张力调节的快慢是通过变频调

带式输送机的结构及各部分作用

带式输送机的结构及各部分作用带式输送机是以胶带作为牵引机构和承载机构的摩擦传动连续动作式输送设备，在煤矿井下和地面生产系统中广泛应用。

这是因为它和刮板输送机比较，有以下四个优点：1.输送量大，一般可达200~400t/h，大型的可达1000t/h。

2.单机水平铺设长，一般可达300~800m，强力皮带输送机可铺设4000m以上。

3.运行阻力小，耗电量低，对煤块的破碎小。

4.运行噪声小，机体重量轻。

皮带运输机可用于水平以及向上运输不超过18°，向下运输不超过15°的范围内。

但也有缺点：1.安装技术标准要求高。

2.胶带易磨损。

3.坡度不能太大，不能弯曲。

4.不能运送高温和水荷载。

一、机头部机头部包括传动装置、卸载装置、皮带清扫装置和皮带张紧装置四个部分。

（一）传动装置这部分的作用，是把电动机的转矩通过传动滚筒传递给皮带，使皮带连续运行。

这部分包括：电动机、联轴器、减速器和主动滚筒。

其驱动方式有单电动机驱动和双电动机驱动。

如用单电动机驱动，在两个主动滚筒的轴端装一对传动比为1的联动齿轮；如用双电动机驱动，要把这两个齿轮卸下来。

1.电动机：为整个输送机提供动力，其输出轴通过弹性联轴器与液力耦合器泵轮联接；液力耦合器的透平轮（涡轮）与减速器输入轴联接。

2.减速器：是将电动机的高转速减少为驱动滚筒所要求的的低转速，其输出轴通过联轴器与驱动滚筒联接。

3.传动滚筒：也叫驱动滚筒，是带式输送机传递牵引胶带运行的重要执行部件，为了增加与胶带的摩擦力，将滚筒的外表面包成花纹状胶层。

（二）卸载装置为了便于卸载，机头前端装有外伸的卸载架。

卸煤滚筒就安装在卸载架上。

（三）皮带清扫装置卸去煤后，皮带表面还会粘附有一些细碎的煤屑。

为了防止这些东西进入滚筒，影响传动或把皮带损坏，在卸煤滚筒的下部还装有刮板式清扫装置，用以清扫皮带。

二、机身部机身部由机架、托辊架、托辊、调心（偏）托辊架、调心（偏）托辊等组成。

机架的作用是用来安装固定上、下层托辊架和上、下层调心（偏）托辊架。

带式输送机的拉紧装置是干什么用的？有哪些分类？怎么布置？

拉紧装置是带式输送机的一个基本组成部分，是保证带式输送机正常工作的重要部件。

在带式输送机的总体布置时，选择合适的拉紧装置，确定其合理的安装位置，是保证输送机正常运转、启动和制动时输送带在传动滚筒上不打滑的重要条件。

本文分享几种常见的拉紧装置及拉紧装置应如何布置。

拉紧装置的作用（1）产生预紧力，防止输送带在传动滚筒上打滑，确保传动滚筒传递足够的圆周力；（2）使输送带在两节托辊间的垂度满足要求，减小输送带在托辊间的运行阻力，并防止输送带撒料；（3）在带式输送机启、制动及正常运行过程中补偿输送带的塑性和弹性伸长；（4）减小启、制动时输送带中出现的动负荷；（5）为输送带重接接头提供必要的行程；（6）在输送带、传动滚筒等部件维修时释放输送带中的张紧力。

拉紧装置分类拉紧装置按作用可以分为固定式、自动式和重锤式三类拉紧装置。

固定拉紧装置固定拉紧装置主要是指在输送机的运行过程中拉紧滚筒位置保持不变的拉紧装置。

由于在带式输送机运行时无法对拉紧行程进行调整，所以要在输送机起动之前充分拉紧，以保证带式输送机在运行时张力重新分配后满足摩擦传动的要求。

常用的固定拉紧装置有螺旋拉紧和绞车拉紧两种类型。

螺旋拉紧装置结构简单，拉紧行程短，拉紧力小，不易控制，一般应用于短距离的带式输送机。

绞车拉紧装置可以手动或电动。

绞车拉紧装置的拉紧行程长，拉紧力大，一般应用于长距离大运量带式输送机。

目前也有采用液压油缸固定式拉紧装置，具有拉紧力大并且调整方便的优点。

自动拉紧装置自动拉紧装置主要指的是液压绞车拉紧和液压油缸拉紧装置。

优点：在带式输送机运行过程中可以根据需要调节张力，节省高度空间；缺点：占用平面空间较大，设备相对比较复杂，维护保养麻烦，投资较高。

重锤拉紧装置重锤拉紧装置结构简单、应用范围广泛，通过重锤产生拉紧力、利用重锤的垂直升降距离作为拉紧行程。

由于重锤的重力不变，所以拉紧力是恒定的。

重锤拉紧装置的优点是：1）重锤拉紧装置可以提供恒定的拉紧力。

皮带输送机3种张紧装置介绍、区别及适应条件分析

皮带输送机3种张紧装置介绍、区别及适应条件分析皮带输送机是矿井常用的连续运输设备，具有运输能力强、运行平稳、结构简单等优点。

随着大型、超大型矿山的建设，大功率、高运量、智能化、高转速的皮带输送机运用使用也更为普遍。

为了保证输送机胶带在启动、运行以及制动过程中可以平稳进行，张紧装置需要给胶带一定的张紧力，保证胶带与驱动滚筒间有足够的摩擦力，使得胶带不打滑；同时胶带在托辊间的下垂量应符合要求。

01皮带输送机对张力要求皮带输送机保持正常运行，施加给胶带的张力应满足下垂量、稳定性以及张力变化要求。

1.1 下垂量为了满足皮带输送机在动力传输以及胶带下垂量要求，设备在启动时张力值约为平稳运行时张力值的1.3～1.5倍。

1.2 稳定性皮带输送机稳定运行之后，胶带受到的张力值会较启动时显著降低，并趋于稳定。

1.3 张力变化皮带输送机的运输量随时发生变化，胶带的张力值也随之变化。

输送机空载时胶带的张力较小，重载时张力显现增加。

02张紧装置主要类型常用的张紧装置有液压自动张紧装置、固定式张紧装置、可移动张紧装置等类型，不同类型装置具有不同的使用特点。

2.1 液压自动张紧装置设备的主要结构如图1所示，主要设备有电动绞车、张紧滚筒、液压泵站等，具体的工作原理为：当皮带输送机胶带张力增加或者降低时，油缸内的油压会随之增大或者降低，进而压力传感器发出监测信号、液压系统根据传感器监测压力变化按照预先设定程序做出回应，控制活塞杆移动，保证输送机胶带的张力；当皮带输送机胶带的张力值降低到最小设定值时，油缸内的压力值降低，传感器发出信号，液压泵站自动的向油缸的前部补充液压油，活塞杆向后缩回，胶带张紧。

液压自动张紧装置具有响应速度快、启动平稳、输送机胶带张力波动小、可靠性高等特点，是国内井下皮带输送机应用较为广泛的一种张紧设备。

2.2 固定式张紧装置固定式张紧装置可以具体细分为固定绞车张紧以及固定螺旋张紧两种类型。

其中螺旋固定张紧装置采用螺旋丝杠拉动张紧滚筒移动，但是张紧行程较短，仅仅适用于长度在100m以内的小型皮带输送机使用。

带式输送机张紧装置的作用

带式输送机张紧装置的作用
1.保持适当的张力：输送带在传输物料的过程中会受到拉伸、压缩、
弯曲等外力的影响，因此需要通过张紧装置来保持适当的张力，以防止输
送带因张力不足或过大而出现滑移、扭曲和断裂等问题。

2.防止松紧不均：输送带的松紧不均会导致物料的倾倒和堆积，影响
输送带的正常运行。

张紧装置可以实时监测和调整输送带的张力，保持松
紧均匀，确保物料在输送过程中的平稳流动。

3.延长使用寿命：适当的张力可以减少输送带与滚筒的摩擦，减轻磨
损程度，延长使用寿命。

同时，通过保持正确的张力，还可以减少输送带
的拉伸和收缩次数，减少断裂的风险。

4.提高传输效率：适当的张力可以减少输送带的弯曲阻力和摩擦阻力，降低能量消耗，提高传输效率。

同时，也能够减少输送带与物料之间的滑
动摩擦，避免物料的覆盖和溢出，提高输送带的运输能力。

5.自动调整功能：现代的张紧装置通常具有自动调整功能，可以根据
输送带的伸长和收缩自动调整张力。

通过传感器和反馈控制系统，实时监
测和调整输送带的张力，保持稳定的运行状态，提高自动化程度和操作便
捷性。

6.预防安全事故：输送带的松紧不当会增加滑移和断裂的风险，导致
严重的安全事故。

适当的张紧装置可以确保输送带的稳定性和安全性，减
少事故发生的可能性，保护工作人员和设备的安全。

在实际应用中，带式输送机张紧装置根据输送带的尺寸、负载、环境
条件等因素进行选择和调整，以实现最佳的张紧效果。

同时，还需定期维
护和保养，检查张紧装置的工作状态和性能，及时调整和更换磨损的部件，以确保张紧装置始终处于良好的工作状态。

带式输送机自动张紧控制的研究

带式输送机自动张紧控制的研究带式输送机是一种常用的物料输送设备，广泛应用于矿山、港口、电力、建材等行业。

由于长时间的使用和物料的不稳定性，带式输送机的带松弛问题成为影响其正常运输的主要因素之一、为了解决这个问题，自动张紧控制系统成为了当前带式输送机研究的热点之一自动张紧控制系统是一种能够实时监控和调节输送带张力的装置。

其主要功能是通过传感器实时检测带式输送机的张力变化，并通过调节装置实现张紧控制，使输送带保持适当的张力状态。

自动张紧控制系统的研究对提高带式输送机的运行效率、延长带的使用寿命、减少故障发生率具有重要意义。

在自动张紧控制系统的研究中，首先需要确定合适的传感器用于检测带式输送机的张力变化。

目前常用的传感器包括应变片、光纤光栅、电容传感器等。

这些传感器能够高精度地测量带的张力，提供准确的输入信号给控制系统。

其次，需要设计适当的控制算法用于自动调节张紧装置。

目前常用的控制算法包括比例积分（PI）控制、模糊控制、自适应控制等。

这些控制算法能够根据传感器的输入信号，通过控制装置实现带的自动张紧。

此外，自动张紧控制系统还需要考虑到带式输送机的运行特点和工作环境。

例如，在高温、低温环境下，控制系统的传感器和装置需要具备耐高温、抗冻、耐腐蚀的特性；在湿润的环境下，需要注意防水和防潮等措施。

最后，自动张紧控制系统在研究过程中需要进行实验验证和优化。

可以设置适当的实验平台，通过变换工况、改变参数设置等方式来验证和优化控制系统的性能。

总的来说，带式输送机自动张紧控制的研究对提高带式输送机的运行效率和稳定性具有重要意义。

通过传感器的实时监测和控制装置的自动调节，能够实现带的自动张紧，避免带松弛问题带来的不良影响。

随着控制技术的不断进步和应用，相信自动张紧控制系统在带式输送机领域的应用将会得到进一步完善和推广。

带式输送机液压张紧装置说明书

带式输送机液压紧装置说明书目录1 概述1.1液压绞车式自动紧装置能够满足的功能 (4)1.2输送机及紧装置基本的布置形式 (4)2 主要设计参数及方案确定2.1 主要设计要求 (4)2.2方案选定 (5)2.3确定系统主要参数 (6)2.4液压缸的主要参数 (7)2.5液压缸的类型和安装形式 (10)2.6活塞杆的设计 (10)2.7密封圈、防尘圈的选用 (14)3 确定液压泵及配套电机3.1液压泵的选用 (14)3.2液压泵的分类 (14)3.3选用液压泵的原则和根据 (15)3.4液压泵的主要性能参数 (15)3.5电动机的选用 (16)4 确定液压系统元件、辅件4.1液压系统中液压元件选取 (17)4.2过滤器的选用 (20)4.3液压管路的设计 (21)4.4蓄能器的选用 (22)5 油箱的设计5.1油箱的用途和分类 (23)5.2油箱的构造和设计要点 (24)5.3油箱容积确定 (25)6 液压工作介质的选用6.1对液压工作介质的主要要求 (26)7 液压系统的安装、使用和维护7.1液压系统的安装 (27)7.2液压元件的安装 (31)7.3管路的安装与清洗 (32)7.4试压 (32)7.5调试 (32)7.6系统的使用和维护 (33)7.7液压系统常见故障诊断与排除 (35)结论 (36)参考文献 (36)1概述1.1液压绞车式自动紧装置能够满足的功能：（1）启动时紧力和稳定运行时紧力可根据带式输送机力的需要任意调节。

（启动时紧力是运行紧力的1.1----1.5 倍）一旦调定后，按预定的程序自动工作可保证输送带在各种工况下受力最小；（2）响应速度快。

带式输送机启动速度快，液压绞车式自动紧装置能够及时补偿输送带和吸收波动能量，使靠近驱动滚筒下分支输送带由于突然松弛伸长而引起的弹性震动大大降低，减少打滑和断带事故的发生；（3）结构紧凑，安装方式灵活，所需安装空间小，取消煤矿井下为放置紧装置专设的硐室，大大节约基建投资。

带式输送机自动张紧装置设计

优秀设计XXXX大学毕业设计说明书学生姓名：学号：学院：专业：题目：带式输送机自动张紧装置设计指导教师：职称:职称:20**年12月5日毕业设计（论文）任务书一、设计（论文）题目：带式输送机自动张紧装置设计二、专题题目：带式输送机胶带跑偏的原因与治理三、设计的目的和意义：带式输送机主要用于输送煤炭、矿石、沙石、谷物等散装物料。

其在连续装卸条件下能实现连续运输，所以生产率较高；另外皮带传送机结构简单，设备费用低；工作平稳可靠、噪音小，输送距离长，输送量大，能源消耗少；其应用范围相当广泛，遍及矿山、冶金、化工、建筑、轻工、港口和车站货场。

而拉紧装置是带式传送机不可缺少的重要组成部分，它直接关系到带式传送机的安全运行及使用寿命，对于大运量、长距离等大型带式传送机而言更是如此。

到目前为止，在社会生产中有多种皮带拉紧装置得到应用。

以往煤矿井下用带式传送机一般均采用固定绞车拉紧或重锤拉紧，很少见到别的类型。

由于固定绞车拉紧装置只能定期张紧皮带，而皮带的张紧程度往往与操作者的经验有关，经常出现张紧力过大或者过小，并且直接影响到带式传送机的冲击动负荷，所以固定绞车拉紧装置对于传送机的安全及平稳运行极为不利。

因此，我们有必要研制成一种自动型的张紧装置来实现输送机的张紧过程。

四、设计（论文）主要内容：此次设计主要完成以下三方面的工作：（1）液压回路设计。

（2）元件的确定。

包括：油缸的选择和计算，液压油的确定，液压泵的选择及计算，电动机的确定，各种阀类的选择。

（3）主要部件的设计及计算强度校核等。

最终圆满完成毕业设计任务。

五、设计目标：研制成一种自动型的张紧装置来实现输送机的张紧过程。

六、进度计划：20**年3月13日至3月31日进行为期3周的生产实习；4月1日至4月10日完成对设计题目的资料收集与查询；4月11日至4月20日完成对张紧装置总体结构的初步布置；4月21日至5月7日完善张紧装置的设计；5月8日至5月31日进行设计图纸的绘制；6月1日至6月10日进行毕业设计说明书的编写；6月11日至6月20日最后的审稿及说明书和图纸的打印。

皮带输送机输送带张紧力及张紧装置

皮带输送机输送带张紧力及张紧装置皮带输送机是一种在国民经济的许多领域都得到应用的连续物料输送设备。

在皮带输送机的设计使用中，输送带张紧力的研究和张紧装置的选用是极其重要的。

皮带输送机输送带张力是一个沿输送区段变化的参数。

它受各种因素的影响，如输送机长度和局部区段的倾角正负、传动滚筒的数量和布置、驱动装置和制动装置的性能、输送带拉紧装置的类型及布置、载荷及运动状态等。

1、张紧力的计算在皮带输送机设计过程中，通常用逐点法计算张紧力。

计算式为：S1=KS2+W (1)S1=S2eμα (2)式中S1——输送带最大张力；K——改向滚筒阻力系数之积；S2——输送带与传动滚筒分离点的张力；W——输送机运行总阻力；α——围包角；μ——传动滚筒摩擦系数。

由式(1)式(2)可求解出S1和S2。

从式(2)中看出围包角α与S1有着密切关系，因此传动滚筒围包角的选取对输送带最大张力影响是较大的。

在设计过程中应选取最优的围包角，使输送带最大张力最小。

2、最小张紧力的限制条件虽然对于输送带张力来说应尽可能地小，但它的最小张力也是具有限制条件的。

首先最小张力就要受到启动张力的限制，因为对于皮带输送机而言，一般启动张力的确定非常重要，启动张力选小了，输送带在满载启动时就要打滑，造成启车困难。

启动张力选大了，则输送带张力较大，就必须提高输送带的强度，同时也要增大传动滚筒的直径，这样就增加输送机的制造和使用成本。

通常启动张力取正常运转时的1.2～1.6倍，这样既能满足输送机的启动要求，也不会过于增大输送带的最大张力。

通常输送带的最小张紧力一般会受到如下限制：(1)在传动滚筒和制动滚筒上，为了通过摩擦力传递启动、制动或稳定工况下出现的总的滚筒圆周力F max，需要一定的最小输送带绕入张力和绕出张力。

(2)输送带相对垂度h r的最大值与托辊间距有关，在输送机稳定工况下应限制在1％以下；在非稳定工况下可允许有较大垂度。

输送速度越高，物料块度越大，垂度应该越小。

传送带的工作原理及应用

传送带的工作原理及应用1. 传送带的工作原理传送带是一种运输设备，主要由带式输送机、驱动装置、张紧装置、支撑装置、输送带等组成。

它通过输送带的连续循环运动，将物品从一个地方运输到另一个地方。

1.1 带式输送机带式输送机是传送带的核心部件，由橡胶、尼龙、聚酯等材料制成。

它具有强度高、耐磨损、耐腐蚀等特点。

1.2 驱动装置驱动装置通常是电动机，通过传动装置将动力传递给输送带，驱使其运动。

1.3 张紧装置张紧装置用于调整输送带的张力，保持其在运输过程中的适当紧度。

1.4 支撑装置支撑装置用于支撑输送带，保持其在运输过程中的平稳运行。

2. 传送带的应用传送带广泛应用于各种行业，包括物流、矿业、冶金、化工等。

以下列举了一些常见的应用场景：2.1 物流行业传送带在物流行业中用于货物的装卸和运输。

它可以将货物从仓库中快速地转移到卡车、货架等地方，提高工作效率。

2.2 矿业行业传送带在矿业行业中用于矿石的运输。

它可以将矿石从开采现场运送到破碎机、磨矿机等设备，实现自动化作业。

2.3 冶金行业传送带在冶金行业中用于冶炼过程中的物料输送。

它可以将原料输送到高温炉或成品输送到下一个处理工序。

2.4 化工行业传送带在化工行业中用于各种化工产品的生产和运输。

例如，将液体原料输送到反应器中进行反应，或将成品输送至包装区域。

2.5 食品行业传送带在食品行业中用于食品的加工和包装。

它可以将食材输送至加工设备，或将成品输送至包装线。

3. 传送带的优势传送带相比于其他运输设备有许多优势：•高效性：传送带可以实现连续运输，提高工作效率。

•节约人力：传送带的自动化特性减少了人工操作，降低了劳动成本。

•适应性强：传送带可以根据不同物料的特性进行调整，满足不同场景的需求。

•安全可靠：传送带具有稳定运行的特点，减少了事故的发生。

•环保节能：传送带的使用可以减少能源的消耗，降低环境污染。

总结：传送带的工作原理基于承载带通过驱动装置连续运动，实现物料的输送。

带式输送机3种张紧装置结构形式

带式输送机3种张紧装置结构形式带式输送机张紧装置的结构形式很多，按其工作原理不同，主要可分为：重锤式张紧、固定式张紧和自控式张紧3种。

1重锤式张紧重锤式张紧装置是利用重锤的重力来产生张紧力，其结构简单、工作可靠、维护量小，应用非常广泛，这种张紧方式的特点是在各种工况下均有恒定的张紧力，可以自动补偿由于温度变化、机械磨损等因素引起的输送胶带长度变化，其缺点是占用空间较大，工作中张紧力波动较大，不能即时自动调节。

2固定式张紧固定式张紧装置的张紧滚筒在输送机运转过程中位置固定，其张紧行程的调整有手动和电动2种方式。

此张紧装置的优点是结构简单紧凑、工作可靠。

其缺点是对输送机在运转过程中胶带所产生的弹性变形和塑性伸长无法适时补偿，从而导致张紧力下降，可能引起输送胶带打滑。

3自控式张紧自控式张紧装置是根据带式输送机不同布置方式的需要，自动适度调整输送带张力，使输送机更可靠、安全地运行。

对大运量、长距离带式输送机，自动张紧装置能保证其有效、可靠地工作，避免输送胶带出现松弛、飘带、跑偏、喘振等现象。

自控液压张紧装置是自控式张紧装置的一种，这种张紧装置已在大运量、长距离、高带速的带式输送机上得到了充分应用。

由于带式输送机启停及正常运行状况下对拉力的需求不同，选用自控液压张紧装置，可以对输送胶带的张紧力按照合理的设定范围自动进行调节，符合现代先进选煤工艺的要求。

带式输送机带式输送机(belt conveyer)又称胶带输送机，是一种摩擦驱动以连续方式运输物料的机械。

主要由两个端点滚筒及紧套其上的闭合输送带组成。

带动输送带转动的滚筒称为驱动滚筒（传动滚筒）；另一个仅在于改变输送带运动方向的滚筒称为改向滚筒。

驱动滚筒由电动机通过减速器驱动，输送带依靠驱动滚筒与输送带之间的摩擦力拖动。

驱动滚筒一般都装在卸料端，以增大牵引力，有利于拖动。

物料由喂料端喂入，落在转动的输送带上，依靠输送带摩擦带动运送到卸料端卸出。

带式输送机拉紧装置的设计与分析

带式输送机拉紧装置的设计与分析【摘要】拉紧装置是带式输送机不可缺少的重要组成部分，它直接关系到带式输送机的安全运行及使用寿命等。

拉紧装置形式众多，如何合理选择带式输送机的拉紧装置就显得很重要，本文详细分析了各种拉紧装置的结构形式、原理及使用的场合，为带式输送机拉紧装置的设计提供参考。

【关键词】皮带机拉紧装置设计1 引言随着我国国民经济的发展，带式输送机在煤炭、电力、建材、钢铁、化工等领域越来越广泛的被使用。

输送机在运行一段时间后都有可能使输送带变长、变形等，输送带的变长由弹性伸长和永久伸长组成。

所以，需要采用拉紧装置来克服由于输送带变长而带来的缺陷。

拉紧装置是带式输送机不可缺少的重要组成部分，它直接关系到带式输送机的安全运行及使用寿命等。

带式输送机拉紧装置在带式输送机设计中的重要性及带式输送机拉紧装置形式的多样化，所以如何正确的选择带式输送机的拉紧装置就显得尤为重要。

本文将详细分析带式输送机各种拉紧装置的结构形式、原理及使用的场合，为带式输送机拉紧装置的设计提供依据和参考。

2 拉紧装置的作用合使用要求2.1 拉紧装置的作用为了保证带式输送机的正常工作，拉紧装置是带式输送机不可缺少的部件，它的主要作用有：（1）保证带式输送机的驱动滚筒分离点有足够的张力，从而可以保证驱动装置依靠摩擦传动所必须传递的牵引力，来带动输送机的正常运行。

（2）保证承载分支最小张力点的必须张力，限制输送带在托辊之间垂度，保证带式输送机的正常运行，不致因输送带松弛而导致打滑、跑偏等现象。

（3）补偿塑性变形与过渡工况时输送带伸长量的变化。

由于负载变化会引起输送带发生长度变化，蠕变现象也会造成输送带伸长，张紧力是变化的，必须经常调节拉紧滚筒的位置，才能保证带式输送机的正常运行。

（4）为输送带重新接头作必要的行程准备。

每部带式输送机都有若干个接头，可能在某一时间接头会出现问题，必须截头重做，拉紧装置为带式输送机已准备了负荷以外的输送带，这样接头故障就可以通过放松拉紧装置，重新接头来解决问题。

带式输送机

带式输送机1 绪论1.1 带式输送机简介带式输送机是由承载的输送带作牵引兼作牵引机构的连续运输设备，可输送矿石、煤炭等散装物料和包装好的成件物品。

带式输送机具有运输能力大、运输阻力小、耗电量低、运行平稳、在运输途中对物料的损伤小等优点。

因此，被广泛应用国民经济的各个部门，特别在煤矿矿井巷道内采用带式输送机输送煤炭、矿石等物料，对建设高产高效的现代化矿井具有重要的意义。

1.2 带式输送机张紧装置功能张紧装置是带式输送机中的重要组成部分，其性能的好坏直接影响带式输送机的性能。

在我国煤矿的长距离带式输送机中，长期采用的重锤张紧和固定绞车张紧，近几年又出现了液压油缸式张紧装置。

固定绞车张紧方式只能定期调整输送带的张紧程度，一般开始处于过张紧状态，使带式输送机的输送带承受额外的附加载荷，而在运行过程中张紧力随着输送带永久变形增加而逐渐减小，经常出现打滑现象。

带式输送机长时间打滑，使驱动滚筒发热，容易引起火灾。

用固定绞车作为长距离带式输送机的张紧装置，输送带的动应力大，对一定强度的输送带，其安全可靠性将下降，容易出现断带事故。

一旦断带事故发生，需要重新连接输送带，清理落煤，通常需停产 24小时甚至更长的时间。

例如淮北矿业集团公司朔里煤矿在 1993年由于张紧装置的问题，断带 14次，带式输送机系统成为严重影响生产的薄弱环节此外，断带事故的发生，还会造成输送机旁边行人的伤亡事故。

重锤张紧还需在煤矿井下专门开拓硐室，随着带式输送机输送距离长，张紧距离也越大，硐室也随之加高，有的矿井为了安装张紧重锤，还需专门开拓暗井。

张紧力的大小大多只能凭工人的经验来增加或减少。

在带式输送机需要松带、紧带时，增减张力很不方便。

这不但增加了井巷建设的工作量，而且交叉巷道处矿压很大，给巷道维护带来了很大的麻烦。

液压油缸式张紧装置的张紧行程在很大程度上受油缸行程的限制，而且其液压系统始终处于超高压状态，造成液压系统的内泄露很大，各种阀件的寿命也较低，油缸和液压系统的密封经常会出现被冲坏的现象，直接导致系统压力急剧下降，张紧力随之急剧降低，致使输送带打滑被迫停机检查，故障率高，给维护带来很多不便。
