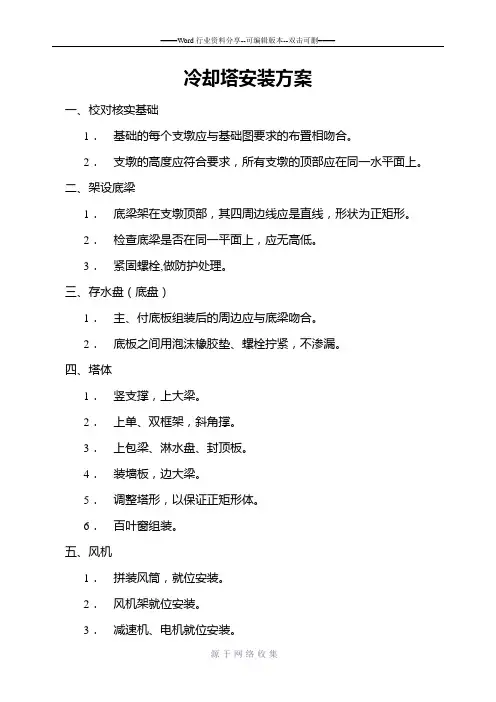

大型冷却塔安装方案

xx项目xx工程

配套NH-型冷却塔设备安装工程

施工方案

编制：

审核：

批准：

编制单位：XXXXXXX有限公司

2012年月日

目录

1.0编制说明

2.0工程概况

3.0编制依据

4.0主要施工工序及施工方法

5.0质量保证措施

6.0施工计划及劳动力安排

7.0施工主要材料及专用工具

8.0安全管理措施

附：1、施工进度计划表

2、工作危害分析（JHA）表

1.0编制说明

本施工方案为XX项目XX工程配套NH- 型冷却塔设备安装施工方案，是规范和指导该项工程从施工准备到竣工验收的综合性技术文件，为使该项工程能按科学规律合理规范地组织施工，有计划地开展各项工作并及时做好各项施工准备工作，保证各种资源和劳动力的及时供应；协调与各工种之间的时间安排，保证施工的顺利进行，按期保质完成施工任务，特制订本方案。

2.0工程概况

本工程为XX项目XX工程配套NH- 型冷却塔设备安装工程，位于厂区循环水界区。设备由xxxx有限公司负责供货、安装及调试，主要安装内容为：检修走道安装、填料架安装、填料安装、配水管安装、喷溅装置安装、收水器安装、面板安装、风机电机安装、风筒安装及避雷安装等，调试主要是安装完成后对风机的空载试运行。

3.0编制依据

3.1《化工机器设备安装施工及验收规范》（通用规定）HGJ203-83

3.2《机械设备安装工程施工及验收通用规范》GB50231-2009

3.3《压缩机、风机、离心压缩机安装工程施工及验收规范》GB50275-98

3.4到场的冷却塔（风机）技术图纸和随机资料

4.0 主要施工程序及施工方法

4.1 、施工前的准备

冷却塔安装前现场应该具备下列施工条件：

①、由施工员编制施工方案，并经有关各方审批认可。

②、由施工员及安全员对参加冷却塔安装的施工人员进行技术及安全交底，使施工人员了解冷却塔的安装过程和主要技术质量要求及各项安全注意事项，同时了解施工过程所需专用工具的使用方法。

③、根据实际情况制定并准备好施工中的各项安全防护措施及防护用料。

④、准备好冷却塔安装所需的工具、量具、机具及手段用料等，在施工现场应准备工具保管箱。

4.2、冷却塔安装施工工序流程如下：

4.3、基础验收及处理：

①、基础验收应由总承包商（业主）牵头，会同土建施工单位、安装施工单位及监理单位进行基础交接，基础技术资料齐全，并办理中间交接手续。基础移交时现场实体需标出设备位号、设备标高基准线、基础纵横中心线、地脚螺栓预留孔中心线。

②、基础表面不得有油污、泥土等杂物，外观不得有裂纹、蜂窝、孔洞、露筋等缺

陷。

③、按GB50204-2002混凝土结构工程施工质量验收规范及图纸等技术文件规定，对基础的尺寸和位置进行复测，允许偏差应符合下表的规定：

④、需要二次灌浆的基础表面应铲出麻面，麻面深度应不小于10mm，密度以每平方分米4-6个点为宜，表面不允许有油污和疏松层，预留地脚螺栓孔内应清理干净。

4.4、设备的开箱检验：

①、机器及设备附件开箱检验应由业主采购部、监理公司、总承包公司、施工单位等相关人员参加。

②、检查机器及设备名称、型号、规格、包装箱号、外包装状况，并有出厂合格证、产品质量证明书及其他必要技术文件。

③、检查随机资料、专用工具是否齐全。

④、检查机器设备及附件数量、规格、外观及锈蚀状况等，核对外型尺寸，确定安装方位。

⑤、检验后填写开箱检验记录并经各方签字确认。

⑥、验收后的设备应由专业人员进行妥善保管，严防零备件锈蚀、变形或丢失。

4.5、冷却塔安装

4.5.1 主配水管安装：

4.5.1.1 复检支承牛腿预埋件的位置和标高。

4.5.1.2 做好吊装前的准备工作。

4.5.1.3 主配水管吊装顺序：

对照图纸，先吊装配水管（二），试吊后，配水管与水平夹角为25°（大端向上）配水管两端系吊带，由圈梁孔从收水器梁空隙中吊入，待大端到收水器梁下方后，手动葫芦吊小端，使小端高度高于填料梁。在填料梁上铺支承板，放下配水管（二）。

吊装配水管（一），试吊后，配水管与水平夹角为30°（小端向上）配水管两端系吊带，由圈梁孔从收水器梁空隙中吊入，待大端到收水器梁下方后，手动葫芦吊大端，使配水管（一）水平。缓慢吊至配水管制成牛腿，先将小端放置在支承牛腿上，重新系吊车吊索，将配水管大端放入预留孔内，两鞍座就位，并核准配水管中心和水平度。

4.5.1.4 将配水管鞍座与牛腿预埋件焊牢。

4.5.1.5 吊配水管（一）到预定位置，法兰端与配水管（二）法兰联系，校对水平度和配管中心标高，紧固法兰螺栓，鞍座和预埋件焊牢。

4.5.1.6 清理焊缝，并做好焊缝的防腐。

4.5.2 塔内检修走道及爬梯安装：

4.5.2.1 检查土建预埋件位置，看是否符合图纸要求。

4.5.2.2 焊接检修走道支撑，满足焊接工艺要求。及时涂刷防腐漆。

4.5.2.3 按图纸安装走道格栅，及时紧固。

4.5.2.4 按图纸位置焊接爬梯及扶手，及时清理焊渣并防腐。

4.5.2.5 钢平台、钢梯和钢护拦安装的允许偏差应符合下表

4.5.3 填料粘接与安装：

4.5.3.1施工人员应熟悉填料粘接的特点，填料粘接前对成捆的填料片进行外观检查，填料片粘接前应将填料片上的风沙等污物抖落干净。

4.5.3.2要选择地面平整，四周通风的场地作为填料粘接的场所，施工前应清扫场地。

4.5.3.3填料粘接时，施工人员应带好防毒面具，以二人为一组，使用一只专用粘接盘。将经搅拌均匀的粘接剂倒入粘接盘中，使盘中粘接剂存量控制在0.5~1cm深。填料粘接时，要做到片间的粘接点粘接牢固，不得有虚粘和脱开的现象，各片间的有效粘接点不少于粘接点总数的90%。

4.5.3.4粘接好的填料分块要堆放整齐，搬运时要轻拿轻放，不能在地面上拖，也不能抛落。

4.5.3.5填料通过运料口吊入塔内或传递入塔内。按图纸要求，按规格、数量将填料顺序堆放在填料支承梁上。堆放时必须轻拿轻放，堆放排列整齐，间距均匀，紧松适宜，无透无缝隙。遇到塔内边角及塔周部位，可现场根据实际情况对填料进行局部切割。

4.5.3.6安装过程中应对填料层间，分块内的残留碎屑清理干净，不能有遗留杂物。

4.5.3.7填料安装检验完毕后，不得有人员在填料上随意走动。若确实需要在填料上行走或安装，需平铺木板。

4.5.4 支配水管及喷头安装：

4.5.4.1 从运料口将每台塔配水管及喷头等材料，堆放在铺好木板的填料上。

4.5.4.2 支配水管的安装：

4.5.4.2.1 将支配水管一端与主配水管联接，并安装到位，另一端固定在护管垫上。

4.5.4.2.2 调整护管垫，校对支配水管的水平度。

4.5.4.2.3 用不锈钢带紧固配水管，做好位置正确，无松动现象。

4.5.4.3 喷头安装：

4.5.4.3.1 安装喷头联接件，保持两侧水平后紧固。

4.5.4.3.2 在配水管和进水管上旋上喷头、拧紧、校正喷头垂直位置后拧紧并帽，确保长期使用不脱落、不移位、不歪斜。
