简述全自动超声波无损检测方法

简述全自动超声波无损检测方法

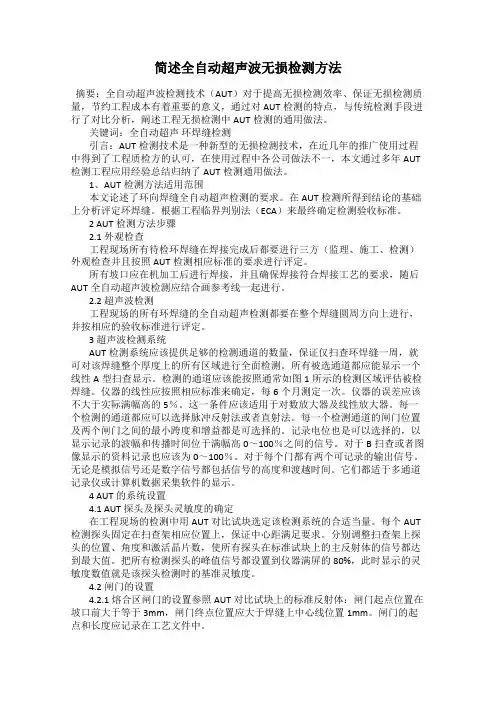

简述全自动超声波无损检测方法摘要:全自动超声波检测技术(AUT)对于提高无损检测效率、保证无损检测质量,节约工程成本有着重要的意义,通过对AUT检测的特点,与传统检测手段进行了对比分析,阐述工程无损检测中AUT检测的通用做法。

关键词:全自动超声环焊缝检测引言:AUT检测技术是一种新型的无损检测技术,在近几年的推广使用过程中得到了工程质检方的认可,在使用过程中各公司做法不一,本文通过多年AUT 检测工程应用经验总结归纳了AUT检测通用做法。

1、AUT检测方法适用范围本文论述了环向焊缝全自动超声检测的要求。

在AUT检测所得到结论的基础上分析评定环焊缝。

根据工程临界判别法(ECA)来最终确定检测验收标准。

2 AUT检测方法步骤2.1 外观检查工程现场所有待检环焊缝在焊接完成后都要进行三方(监理、施工、检测)外观检查并且按照AUT检测相应标准的要求进行评定。

所有坡口应在机加工后进行焊接,并且确保焊接符合焊接工艺的要求,随后AUT全自动超声波检测应结合画参考线一起进行。

2.2 超声波检测工程现场的所有环焊缝的全自动超声检测都要在整个焊缝圆周方向上进行,并按相应的验收标准进行评定。

3 超声波检测系统AUT检测系统应该提供足够的检测通道的数量,保证仅扫查环焊缝一周,就可对该焊缝整个厚度上的所有区域进行全面检测。

所有被选通道都应能显示一个线性A型扫查显示。

检测的通道应该能按照通常如图1所示的检测区域评估被检焊缝。

仪器的线性应按照相应标准来确定,每6个月测定一次。

仪器的误差应该不大于实际满幅高的5%。

这一条件应该适用于对数放大器及线性放大器。

每一个检测的通道都应可以选择脉冲反射法或者直射法。

每一个检测通道的闸门位置及两个闸门之间的最小跨度和增益都是可选择的。

记录电位也是可以选择的,以显示记录的波幅和传播时间位于满幅高0~100%之间的信号。

对于B扫查或者图像显示的资料记录也应该为0~100%。

对于每个门都有两个可记录的输出信号。
