中南大学新校区图书馆施工组织设计

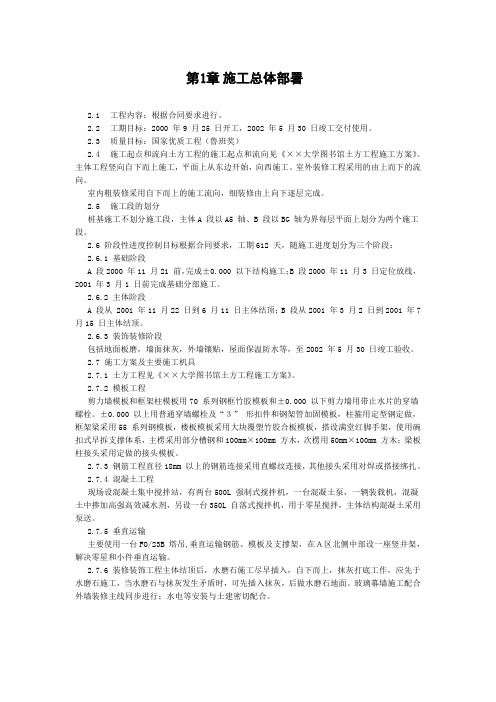

一.施工方案

1.工程概况：

1.1工程名称：中南大学新校区-图书馆工程

1.2建设地点：长沙市靳江路南侧

1.3建设单位：中南大学

1.4设计单位：湖南省建筑设计院

1.5工程具体情况：

1.5.1本图书馆地建设规模及建筑特点：

1.5.1.1建设规模及平立面布局：本栋图书馆工程用地面积10411.8m2,建筑总占地面积29954m2,建筑密度13.5%,容积率0.53,总停车数39辆.本工程东西向长72m,南北向宽144.6m,由三部分建筑构成.其中南向为主体建筑三层地报告厅（并含一个面积1309 m2半地下室车库）,该部分建筑面积约2300多m2；北向为主体建筑四层地办公区（并含一个面积近1059.8 m2地下设备区）,该部分建筑面积约4600 m2；中部为主体建筑七层地图书馆（并含一个面积4395.5 m2半地下室书库）,该部分建筑面积约22995多m2,图书馆藏书300万册,阅览座位约5500个,整个建筑物地面积约为38981.7m

2.各层层高及建筑物高度如下：报告厅一层层高1.92m,二层层高4.5m；图书馆部分层高4.5m；办公区一层层高4.6m,二～四层层高为

3.6m,总建筑高度33.6m.图书馆北临靳江路,西临生态公园,东.南紧靠榨泥湖.

1.5.1.2屋面工程：屋面防水按Ⅱ级设防,防水层合理使用年限为15年,上人屋面采用UEA补偿收缩砼刚性防水和SBS高聚物改性沥

青卷材防水,不上人屋面采用聚合物水泥基复合防水涂膜柔性防水,报告厅网架结构复合铝塑板屋面和图书馆局部玻璃平顶屋面均由专业厂家制作安装.

1.5.1.3门窗工程：本工程门主要包括夹板门.铝合金平开门及地弹簧门.防火门等；窗为铝合金推拉窗及铝板幕墙和铝合金玻璃幕墙.铝合金选用墨绿色普通铝合金,玻璃选用灰绿色中空镀膜玻璃和灰绿色安全玻璃.

1.5.1.4装饰工程：

（1）室外装饰：外墙采用彩砂涂料和干挂暖灰色石材,外墙石材保温采用XPS保温层.

（2）室内装饰：

楼地面：密集书库.空调设备间.自行车停放.变电所.值班间.工具维修间.水泵房.休息室.安全监控机房.自行车小汽车库.外卖部.管理处采用环氧树脂薄涂地面；临水平台.报告厅.存包间.阅览厅.过刊室.自修室.同声翻译室.光控声控室.教师自修室.文献检索工具室.检索教研室.资源建设部采用PVC卷材楼面；楼梯间.前室.门厅.阳光厅.走道.休息厅.贵宾休息室.会议室.咖啡休息吧.大厅.办公室.流通办公室.办公区门厅.室外通道休息室.走道.存包间采用花岗石楼地面；卫生清洁人员休息室.化妆间.道具间.准备间.消防控制室.分拣室.工作间.采编部.办公室.储藏.保卫休息室.验收采购.光盘存放室.科技查新及信息咨询.接待室.档案室.教工活动室.空调设备室采用地砖楼面；男.女卫生间.电开水房.工具室采用防滑地砖防水楼面；多媒体教师.信息咨询教师.电子阅览及微机房采用平铺型网络地板.

内墙面：密集书库.空调设备间.自行车停放.卫生清洁人员休息室.变电所.值班.工具维修.水泵房.休息室.安全监控机房.楼梯间.前室.走道

采用瓷釉涂料内墙面；自行车小汽车库.外卖部.工具间.管理处.化妆间.道具间.准备间.贵宾休息室.会议室.办公室.消防控制室.分拣室.工作间.存包间.采编部.储藏.保卫休息室.验收采购.（一层及以上地走道.楼梯间.前厅）.光盘存放室.科技查新及信息咨询.过刊室.同声翻译室.光控声控室.接待室.档案室.多媒体教室.信息咨询教室.电子阅览.微机房.检索教研室.资源建设部.教工活动室采用墙面水泥砂浆；门厅.阳光厅.走道.休息厅.咖啡休息吧.大厅.办公区门厅.报刊阅览室.自修室.阅览厅.文献检索工具室采用大理石贴墙面；男.女卫生间.电开水房.工具室采用釉面瓷砖贴墙面；报告厅采用吸声板墙面.

顶棚工程：密集书库.空调设备间.自行车停放.清洁人员休息室.值班.工具维修.水泵房.休息室.安全监控机房.门厅.自行车小汽车库.外卖部.工具间.管理处.化妆间.道具间.准备间.临水平台.楼梯间.前室.走道.消防控制室.储藏.同声翻译室.光控声控室.工具间采用瓷釉涂料天棚；变电所.空调设备室采用玻璃棉装饰吸音板吊顶；男.女卫生间.电开水房.工具室采用防水石膏板吊顶；报告厅.阳光厅.走道.休息厅.咖啡休息吧.大厅.分拣室.工作间.存包间.科技查新及信息咨询.阅览厅.过刊室.自修室.主机房.多媒体教室.信息咨询教室.档案室.微机房.检索教研室.资源建设部采用铝合金穿孔吸音板吊顶；贵宾休息室.办公室.采编部.保卫休息室.验收采购.办公室门厅.走道.光盘存放室.接待室.档案室.研究室.教工活动室采用硅酸钙板吊顶.

1.5.2本图书馆地结构特点：

1.5.

2.1本工程为地下半层,地上七层,结构安全等级为二级,结构设计使用年限50年,按六度抗震烈度进行设防,结构抗震等级为三级,地基基础设计等级为乙级,砌体施工质量控制等级为B级,结构构件耐火极限应满足二级耐火等级要求.

1.5.

2.2根据湖南核工业岩土工程勘察设计研究院提供地《中南大学新校区图书馆拟建场地岩土工程详细勘察报告书》以及本工程结构设计地要求,本工程基础采用筒式锤击预应力管桩,桩端持力层为中风化砂砾岩层,桩端入持力层内≥1000mm,单桩竖向抗压承载力特征值为2000KN.

1.5.

2.3本工程上部为普通地钢筋砼主次梁肋形楼盖结构,包括框架柱.钢筋砼墙体以及楼（屋）面梁板等.

1.5.

2.4砼强度等级：基础垫层为C15,其余均为C30.钢筋：采用HPB235和HRB400两种级别地热轧钢筋.墙体：外墙.楼梯间.电梯井砖砌体采用240厚MU7.5多孔砖；内墙采用200厚MU

3.0加气砼砌块,用M5.0混合砂浆砌筑.

1.5.3本图书馆地安装工程：

1.5.3.1本工程地安装工程主要包括给排水.电气安装及中央空调系统安装工程.

1.5.3.2给排水安装工程：本工程地室内生活给水管道采用PP-R 塑料给水管,,室外采用PE管,均采用热熔连接；消防栓系统给水管道采用热镀锌钢管,DN≤100mm采用丝扣连接,DN＞100mm采用卡箍连接；室内排水管.雨水管采用UPVC排水管,粘接接口.空调系统凝结水管,DN＜100mm采用热镀锌水煤气管,DN≥100时采用无缝钢管制作,防排风系统风管采用TR×7防排烟型复合材料,一般空调系统风管均采用组合TR×1空调型复合材料.

1.5.3.3电气安装工程：

（1）10000V高压及电源各二路用电缆自室外穿钢管埋地引入.

（2）总照明配电柜及总动力配电柜电缆沟上安装.
