焊接质量检验方法和标准

.焊接质量检验方法和标准1目的规定焊接产品的表面质量、焊接质量、确保产品满足客户的要求，适用范围：适用于焊接产品的质量认可。

2责任生产部门，品质部门可参照本准则对焊接产品进行检验。

一、熔化极焊接表面质量检验方法和标准保护焊的表面质量评价主要是对焊缝外观的评价，看是否焊缝均匀，O2C是否有假焊、飞溅、焊渣、裂纹、烧穿、缩孔、咬边等缺陷，以及焊缝的数量、长度以及位置是否符合工艺要求，具体评价标准详见下表评价标准说明缺陷类型假焊系指未熔合、未连接焊缝中断等焊接缺陷（不能不允许保证工艺要求的焊缝长度）焊缝表面不允许有气孔焊点表面有穿孔气孔焊缝中出现开裂现象不允许裂纹不允许夹渣固体封入物允许焊缝与母材之间的过度太剧烈H≤0.5mm 咬边不允许5mmH＞0.母材被烧透不允许烧穿求的区域，在有功能和外观金属液滴飞出要飞溅不允许有焊接飞溅的存在3mm 焊缝太大H值不允许超过过高的焊缝凸起位置偏离焊缝位置不准不允许1 / 9.值不允许超过2mm 板材间隙太大H配合不良二、焊缝质量标准保证项目、焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙1记录。

、焊工必须经考核合格，检查焊工相应施焊条件的合格证及考核日期。

2级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的II、I 、3规定，检验焊缝探伤报告级焊缝不得有表面级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。

II焊缝表面I、II级焊缝不得有咬边，未焊满等I气孔夹渣、弧坑、裂纹、电焊擦伤等缺陷，且缺陷基本项目焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。

长度焊缝内允许直径级焊缝每50MM、II级焊缝不允许；III表面气孔：I 倍孔径≤6；气孔2个，气孔间距≤0.4t级焊缝不允许。

咬边：I，且两侧咬边总≤100mm连续长度≤0.05t,且≤0.5mm,II级焊缝：咬边深度≤10%焊缝长度。

长。

≤1mm0.1t,III级焊缝：咬边深度≤，且为连接处较薄的板厚。

焊接质量的检验方法有哪些检测各种焊缝的质量的

焊接质量的检验方法有哪些检测各种焊缝的质量的.范本 1 （正式风格）：正文：一、焊接质量的检验方法概述焊接质量的检验方法是评估焊接工艺的有效手段，可以确保焊缝的质量符合标准要求。

下面是几种常用的焊接质量检验方法。

二、外观检验方法焊接的外观质量是评估焊缝质量的重要指标之一。

外观检验方法主要有以下几种：1. 目测检验：通过肉眼观察焊缝表面质量，如焊缝的形状、颜色等。

2. 放大镜检验：使用放大镜观察焊缝细节，如焊缝的裂纹、气孔等缺陷。

3. 比较标准检验：将焊缝与标准焊缝进行对比，判断其差异。

三、物理性能检验方法焊缝的物理性能是评估焊接质量的重要指标之一。

物理性能检验方法主要有以下几种：1. 强度测试：使用拉伸试验机测试焊缝的拉伸强度、屈服强度等。

2. 断裂韧性测试：使用冲击试验机测试焊缝的抗冲击能力。

3. 硬度测试：使用硬度计测试焊缝的硬度值，判断其强度。

四、成分分析方法焊缝的成分分析是评估焊接质量的重要手段之一。

成分分析方法主要有以下几种：1. 化学成分分析：使用化学分析仪器对焊缝材料的成分进行定量分析。

2. 元素分析：使用光谱仪等仪器对焊缝材料中的元素进行分析。

五、无损检测方法无损检测方法是评估焊接质量的非破坏性手段。

无损检测方法主要有以下几种：1. 超声波检测：使用超声波探测仪对焊缝进行缺陷检测。

2. 射线检测：使用射线设备对焊缝进行缺陷检测。

3. 磁粉检测：使用磁粉检测仪对焊缝进行表面缺陷检测。

附件：本文档涉及的附件包括相关测试报告、图表和数据表格。

法律名词及注释：1. 焊接质量检验方法：指对焊接质量进行评估的检验手段。

2. 焊缝表面质量：指焊缝表面的外观特征，如形状、颜色等。

3. 拉伸强度：指焊缝材料在拉伸条件下的最大承载能力。

4. 屈服强度：指焊缝材料在拉伸过程中开始发生塑性变形的能力。

5. 韧性：指焊缝材料抵抗断裂的能力。

6. 无损检测方法：指通过非破坏性手段对焊缝进行缺陷检测。

范本 2 （非正式风格）：正文：一、焊接质量的检验方法概述哎呀呀，说起来各种检测焊缝质量的方法可真是多啊！下面给你盘点一下常用的几种吧！二、外观检验方法首先，最容易想到的当然是目测检验咯！别说，有时候肉眼观察焊缝表面的质量也是很准确的。

焊接质量的检验方法有哪些

引言：焊接质量的检验对于确保焊接结构的安全性和可靠性至关重要。

合格的焊接质量可以提高焊接结构的抗压能力、耐用性和耐腐蚀性。

本文将介绍焊接质量的检验方法，以便于及时发现和纠正焊接质量问题，确保焊接结构的质量。

概述：焊接质量的检验方法包括多个方面，如焊缝外观检验、焊接接头机械性能测试、无损检测、化学成分分析等。

在进行焊接质量的检验时，应综合采用多种方法，以确保焊接质量的综合评价和问题的全面发现。

接下来，本文将详细介绍焊接质量的检验方法。

正文内容：一、焊缝外观检验1.焊缝形貌检查：焊缝形貌检查是观察焊缝的形状、凹陷、错边等是否符合标准要求。

2.焊缝焊道检查：焊缝焊道检查是通过放大镜或显微镜观察焊缝焊道的尺寸和形态，判断焊接质量。

3.焊缝偏离度检查：焊缝偏离度检查是通过量测焊缝与参考线的距离，判断焊接的偏离度是否在规定范围内。

二、焊接接头机械性能测试1.拉伸试验：拉伸试验是将焊接接头制成试样，通过施加拉力来测试焊接接头的抗拉强度和延伸性能。

2.冲击试验：冲击试验是测试焊接接头在受冲击负载时的抗冲击能力。

3.硬度测试：硬度测试是通过在焊接接头的表面上进行压痕试验，来检测接头的硬度和金属结构的组织状态。

三、无损检测1.超声波检测：超声波检测是通过反射和散射来检测焊接接头中的缺陷，如气孔、裂纹等。

2.射线检测：射线检测是利用射线通过物体减弱的原理来检测焊接接头中的缺陷，如虚焊、夹渣等。

3.磁粉检测：磁粉检测是通过涂覆磁粉在焊接接头的表面，以观察磁粉颜色变化来检测焊接接头的缺陷。

四、化学成分分析1.化学成分分析是通过取样，进行金属元素的含量测试，用来确定焊接材料的质量是否符合要求。

2.化学成分分析可以通过光谱分析、X射线荧光分析等多种分析方法来实施，以确定焊接材料的化学成分是否合格。

五、其他检验方法1.焊缝断面组织观察：通过对焊接接头切割并腐蚀后，在显微镜下观察焊缝断面的组织结构，以评估焊缝质量。

2.焊接应力测试：焊接应力测试是通过放大畸变形成焊接结构应力，来测试焊接结构的强度和稳定性。

焊接质量检验方法及标准

焊接质量检验方法及标准摘要：焊接作为一种常见的金属连接工艺，其质量的好坏直接影响到制造品的质量与安全性。

因此，对焊接质量进行有效的检验至关重要。

本文将介绍焊接质量检验的方法及标准，包括焊缝外观检验、焊接尺寸检验、焊接材料质量检验等方面，帮助读者了解焊接质量检验的具体过程及要点。

一、焊缝外观检验焊缝外观检验是通过对焊接接头的外观进行检查，判断焊接质量的方法之一。

其中需要注意的几个方面包括焊缝的形状、焊缝的几何尺寸、焊缝表面的缺陷等。

焊缝的形状应符合设计要求，无明显的弯曲或变形。

焊缝的几何尺寸应满足相关标准的要求，例如焊缝的宽度、高度、深度等参数。

焊缝表面应平整光滑，无明显的气孔、夹杂物、裂纹等缺陷。

针对特定的焊接接头，还可以进行尺寸测量和外观检验等。

二、焊接尺寸检验焊接尺寸检验是针对焊接接头的尺寸进行测量和检验，以判断焊接质量是否符合设计要求。

其中关键的尺寸参数包括焊缝的宽度、高度、深度等。

这些尺寸参数应当符合相关标准的要求，以确保焊缝的强度和稳定性。

在进行尺寸检验时，应使用合适的测量工具，例如卡尺、游标卡尺等，进行精确的测量。

三、焊接材料质量检验焊接材料质量检验是对焊接材料进行检验，以确保其质量符合相关标准的要求。

焊接材料主要包括焊条、焊丝等。

在进行焊接材料质量检验时，需要关注焊接材料的成分、力学性能和外观质量等方面。

焊接材料的成分应符合相关标准的要求，以确保焊接后的接头具有良好的强度和耐腐蚀性。

焊接材料的力学性能应满足相关标准的要求，例如抗拉强度、屈服强度等。

焊接材料的外观质量应无明显的缺陷，例如气孔、夹杂物等。

四、焊接质量标准焊接质量标准是评价焊接质量的标准依据，可以根据焊接工艺和焊接材料的不同而有所差异。

在进行焊接质量检验时，需要参考相关的焊接质量标准，以确保检验结果的准确性和可靠性。

常见的焊接质量标准包括国家标准和行业标准。

国家标准是由国家质量监督检验检疫部门制定和发布的，具有法律效力；行业标准是由相关行业组织或协会制定和发布的，用于指导和规范行业内的焊接质量管理。

焊接质量检验标准

焊接质量检验标准一、引言焊接是一种常见的金属连接方法，广泛应用于各种工业领域。

然而，不合格的焊接质量可能导致结构强度不足、漏气、开裂等问题，从而影响工程的安全性和可靠性。

为了确保焊接质量符合标准要求，进行焊接质量检验是必不可少的。

二、焊接质量检验方法1. 目视检验目视检验是最常用的焊接质量检验方法之一。

通过直接观察焊缝表面，检查焊接质量是否符合要求。

目视检验主要关注焊缝的形状、尺寸、坡口准备、填充和外观等方面，以确保焊接质量良好。

2. 放射性检验放射性检验是一种非破坏性的焊接质量检验方法，主要用于检测焊缝中的内部缺陷。

放射性检验使用射线或伽玛射线穿透材料，通过检测射线透过材料时的吸收情况，确定焊缝中是否存在缺陷，如裂纹、气孔等。

3. 超声波检测超声波检测是一种常用的焊接质量检验方法，通过利用超声波在材料中传播的特性，检测焊缝中的内部缺陷。

超声波检测可以有效地发现焊缝中的气孔、夹杂物和裂纹等问题，并能够确定其位置和尺寸。

4. 磁粉检测磁粉检测是一种常用的焊接质量检验方法，主要用于检测焊缝和周围区域是否存在磁性缺陷。

该方法利用铁磁材料的磁性特性，通过在焊缝表面涂覆磁粉并施加磁场，观察磁粉在缺陷处形成的磁极化现象，从而判断焊缝是否存在裂纹、夹杂等问题。

5. 渗透检测渗透检测是一种常用的焊接质量检验方法，用于检测表面裂纹和毛细管隐裂。

该方法将液体渗透剂涂覆在焊缝表面，待一定时间后，通过去除表面渗透剂，并应用显像剂，观察是否出现颜色变化，从而确定焊缝是否存在缺陷。

三、焊接质量检验标准为确保焊接质量符合要求，各国都制定了相应的焊接质量检验标准。

以下是一些常见的焊接质量检验标准：1. 国际标准- ISO 5817 标准规定了焊接结构件的外观质量等级；- ISO 10042 标准规定了钢铁焊接过程中的气孔、噪音和气体排放等要求。

2. 国家标准- GB/T 11345 标准规定了金属焊接热循环试验的方法；- GB/T 2641 标准规定了焊缝外观检验的评定方法。

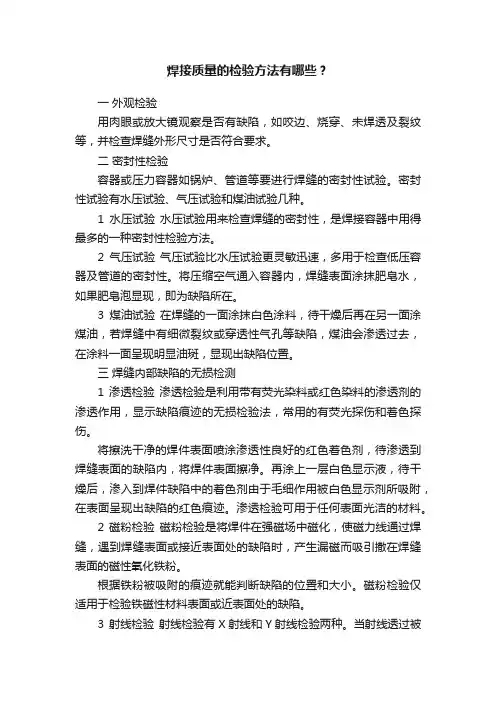

焊接质量的检验方法有哪些？

焊接质量的检验方法有哪些？一外观检验用肉眼或放大镜观察是否有缺陷，如咬边、烧穿、未焊透及裂纹等，并检查焊缝外形尺寸是否符合要求。

二密封性检验容器或压力容器如锅炉、管道等要进行焊缝的密封性试验。

密封性试验有水压试验、气压试验和煤油试验几种。

1水压试验水压试验用来检查焊缝的密封性，是焊接容器中用得最多的一种密封性检验方法。

2气压试验气压试验比水压试验更灵敏迅速，多用于检查低压容器及管道的密封性。

将压缩空气通入容器内，焊缝表面涂抹肥皂水，如果肥皂泡显现，即为缺陷所在。

3煤油试验在焊缝的一面涂抹白色涂料，待干燥后再在另一面涂煤油，若焊缝中有细微裂纹或穿透性气孔等缺陷，煤油会渗透过去，在涂料一面呈现明显油斑，显现出缺陷位置。

三焊缝内部缺陷的无损检测1 渗透检验渗透检验是利用带有荧光染料或红色染料的渗透剂的渗透作用，显示缺陷痕迹的无损检验法，常用的有荧光探伤和着色探伤。

将擦洗干净的焊件表面喷涂渗透性良好的红色着色剂，待渗透到焊缝表面的缺陷内，将焊件表面擦净。

再涂上一层白色显示液，待干燥后，渗入到焊件缺陷中的着色剂由于毛细作用被白色显示剂所吸附，在表面呈现出缺陷的红色痕迹。

渗透检验可用于任何表面光洁的材料。

2 磁粉检验磁粉检验是将焊件在强磁场中磁化，使磁力线通过焊缝，遇到焊缝表面或接近表面处的缺陷时，产生漏磁而吸引撒在焊缝表面的磁性氧化铁粉。

根据铁粉被吸附的痕迹就能判断缺陷的位置和大小。

磁粉检验仅适用于检验铁磁性材料表面或近表面处的缺陷。

3 射线检验射线检验有X射线和Y射线检验两种。

当射线透过被检验的焊缝时，如有缺陷，则通过缺陷处的射线衰减程度较小，因此在焊缝背面的底片上感光较强，底片冲洗后，会在缺陷部位显示出黑色斑点或条纹。

X射线照射时间短、速度快，但设备复杂、费用大，穿透能力较Y 射线小，被检测焊件厚度应小于30mm。

而Y射线检验设备轻便、操作简单，穿透能力强，能照投300mm的钢板。

透照时不需要电源，野外作业方便。

焊接质量的五种检验方法

焊接质量的五种检验方法焊接质量是指焊接接头在满足特定要求下的物理性能和力学性能。

为确保焊接质量的合格，需要进行相应的检验。

本文将介绍五种常见的焊接质量检验方法，包括目视检验、尺寸检验、无损检测、力学性能检验和金相检验。

一、目视检验目视检验是最常用的一种检验方法，通过肉眼观察焊接接头的外观，判断其是否存在缺陷。

目视检验主要包括焊缝的形状、焊缝的几何尺寸、焊缝的表面质量以及焊接过程中是否存在飞溅、气孔等缺陷。

目视检验简单直观，但对于微小缺陷的检测有一定局限性。

二、尺寸检验尺寸检验是通过对焊接接头的尺寸进行测量，判断其是否符合设计要求。

尺寸检验主要包括焊缝的宽度、高度、深度等尺寸参数的测量。

通过尺寸检验，可以验证焊接接头的几何形状是否满足设计要求，确保焊接接头的尺寸精度。

三、无损检测无损检测是一种通过对焊接接头进行检测，不破坏焊接接头的方法。

常用的无损检测方法包括超声波检测、射线检测和涡流检测等。

通过无损检测，可以检测焊接接头内部的缺陷，如裂纹、夹杂物等，并对其进行评估和分类。

无损检测可以发现隐蔽的缺陷，提高焊接接头的质量。

四、力学性能检验力学性能检验是通过对焊接接头进行拉伸、弯曲、冲击等试验，评估焊接接头的力学性能。

力学性能检验可以验证焊接接头的强度、韧性和冲击性能是否满足要求。

常用的力学性能检验方法包括拉伸试验、冲击试验和硬度试验等。

五、金相检验金相检验是通过对焊接接头进行金相组织观察和分析，评估焊接接头的组织性能。

金相检验可以检测焊接接头的晶粒尺寸、晶体结构、相含量和相组成等。

金相检验可以发现焊接接头的晶粒异常、相变和相分离等缺陷，对焊接接头的质量评估具有重要意义。

焊接质量的检验方法包括目视检验、尺寸检验、无损检测、力学性能检验和金相检验。

这些检验方法各具特点，可以对焊接接头的质量进行全面评估，确保焊接接头的质量合格。

在实际焊接过程中，应根据具体情况选择合适的检验方法，以保证焊接质量的可靠性和稳定性。

焊接质量、试验及检验标准

焊接质量、试验及检验标准焊接质量、试验及检验标准1. 引言1.1 目的本旨在提供焊接质量、试验及检验标准的详细信息和指导，以确保焊接工艺的质量和安全性。

1.2 适用范围本适用于所有焊接工艺和焊接材料，包括但不限于电弧焊、气体焊、激光焊等。

2. 焊接质量标准2.1 材料准备2.1.1 材料选择在进行焊接之前，应根据具体应用要求选择适合的焊接材料，包括基材和填充材料。

2.1.2 表面处理在进行焊接之前，应对材料表面进行适当的处理，以保证焊接接头的质量和强度。

2.2 焊接工艺参数2.2.1 电流和电压根据焊接材料的特性和厚度，合理选择适当的电流和电压参数，以确保焊接接头的质量和强度。

2.2.2 电弧长度和速度控制电弧长度和焊接速度，以确保焊接接头的质量和外观。

2.3 焊接操作规程2.3.1 焊接设备校准在进行焊接之前，应确保焊接设备的准确性和可靠性，包括焊接机、电源和传感器等。

2.3.2 焊接工序根据焊接材料和焊接工艺参数，制定详细的焊接工序，包括焊接顺序、焊接位置和焊接方式等。

2.4 焊接质量控制2.4.1 焊接接头检查在焊接完成后，应对焊接接头进行全面的检查，检查焊缝的质量和形状，并确保没有焊接缺陷。

2.4.2 焊接强度测试进行焊接接头的强度测试，以确保焊接接头具有足够的强度和耐久性。

3. 试验及检验标准3.1 焊接材料试验3.1.1 化学成分分析对焊接材料进行化学成分分析，以确保焊接材料符合相应的标准和规定。

3.1.2 机械性能测试对焊接材料进行拉伸、弯曲、硬度等机械性能测试，以评估焊接接头的强度和耐久性。

3.2 焊接接头检验3.2.1 目检对焊接接头进行目视检查，检查焊缝的质量和形状，并查找任何焊接缺陷。

3.2.2 X射线检测使用X射线检测技术对焊接接头进行检测，以检查焊缝中的隐性缺陷和裂纹。

3.2.3 超声波检测使用超声波检测技术对焊接接头进行检测，以检查焊缝中的孔隙和缺陷。

4. 验收标准4.1 焊接质量评定根据焊接接头的检查结果和机械性能测试数据，对焊接质量进行评定，判断接头是否合格。

焊接材料的质量标准及检验方法

焊接材料的质量标准及检验方法焊接是工程中常见的连接方法，也是一种重要的加工工艺。

焊接材料的质量标准及检验方法对于保证焊接接头的质量以及工程的安全性具有重要意义。

下面将就焊接材料的质量标准及检验方法进行详细介绍。

焊接材料的质量标准是指焊接材料应满足的技术要求以及验收标准。

焊接材料质量标准通常包括焊接电极、焊接线、焊接药皮等类型的钢铁及非钢材等，这些焊接材料应符合相应的国家或行业标准。

常见的焊接材料质量标准有GB/T 5117的焊接用碳素钢电焊条、GB/T 5117的焊接用碳素钢气焊棒、GB/T 10858的铝和铝合金铸件用焊接线等。

焊接材料的质量检验是指通过一系列检测手段对焊接材料进行全面、准确检验，以确保焊接材料的质量达标。

焊接材料质量检验方法不同于金属材料的其他检验方法，主要包括外观检验、化学成分分析、力学性能测试等。

首先来看焊接材料的外观检验。

外观检验主要是对焊接材料的形态、表面质量、色泽等进行检测，以判断焊接材料是否存在缺陷或不良情况。

外观检验通常通过目测和放大镜等工具进行，检查焊接材料的外观是否平整、光滑，有无裂纹、气孔、夹杂物等缺陷。

其次是焊接材料的化学成分分析。

焊接材料的化学成分分析主要是通过化学分析方法进行，以确定焊接材料是否符合国家或行业标准中规定的化学成分要求。

常见的化学成分分析方法有光谱分析、蠕变法、火焰光谱法等。

通过这些分析方法，可以分析出焊接材料的含碳量、含氮量、含硫量等成分。

最后是焊接材料的力学性能测试。

焊接材料的力学性能是指焊接材料在力学载荷下的变形和破坏性能。

常见的焊接材料力学性能测试有抗拉强度测试、冲击韧性测试、断裂延伸率测试等。

通过这些测试方法，可以评估焊接材料的强度、韧性和延展性等性能。

同时，还可以进行金相组织检验，以检查焊接材料的晶粒尺寸、非金属夹杂物含量等。

综上所述，焊接材料的质量标准及检验方法是保证焊接接头质量的重要环节。

通过外观检验、化学成分分析和力学性能测试等手段，可以全面检验焊接材料的质量，确保其符合国家或行业标准的要求。

焊接质量的检验方法

焊接质量的检验方法引言概述：焊接是一种常见的金属连接方式，广泛应用于工业生产和建筑行业。

焊接质量的检验是确保焊接连接的强度和可靠性的重要环节。

本文将详细介绍焊接质量的检验方法，包括非破坏性检测和破坏性检测两大类。

正文内容：一、非破坏性检测方法（1）目测检查：通过肉眼观察焊缝表面情况，检查是否存在焊接缺陷，如裂纹、气孔、夹渣等。

同时还要检查焊缝的外形是否符合规范要求。

（2）磁粉检测：利用磁粉法检查焊接缺陷，先将试件表面涂覆磁粉，然后施加磁场，通过观察磁粉的沉积情况来检测焊接缺陷。

（3）超声波检测：利用超声波检测焊接缺陷，通过送入和接收超声波信号来分析焊缝的内部结构和缺陷情况，如裂纹、气孔等。

（4）液体渗透检测：将试件表面涂覆一层渗透剂，然后用开水或巴布志石等粉末覆盖试件表面，在一定时间内观察渗透液是否透出来，以及是否有色素上浮，来检测焊接缺陷。

（5）射线检测：利用射线（X射线或γ射线）对焊缝进行探测，通过观察照片和比对标准来判断焊接缺陷的存在与否。

二、破坏性检测方法（1）拉伸试验：取一段焊接试样，通过施加拉力来确定焊缝的强度和可靠性。

拉伸试验可以检测焊缝的延伸性、抗拉强度和断裂强度等指标。

（2）扭转试验：取一段焊接试样，通过施加扭矩来确定焊缝的耐久性和可靠性。

扭转试验可以检测焊接结构的耐久性和变形情况。

（3）冲击试验：取一段焊接试样，在低温环境下施加冲击力，来测试焊缝的韧性和抗冲击性能。

冲击试验可以判断焊接结构在低温环境下的使用性能。

（4）硬度试验：通过测量焊缝的硬度来判断焊接结构的质量和可靠性。

硬度试验可以检测焊接材料的变硬情况，从而判断焊接缺陷。

（5）金相检查：通过将焊接试样切割成薄片，经过打磨、腐蚀、染色等处理，观察焊接缺陷和组织结构来判断焊接质量。

金相检查可以检测焊接材料的显微组织和晶粒大小等指标。

总结：焊接质量的检验方法包括非破坏性检测和破坏性检测两大类。

非破坏性检测方法主要包括目测检查、磁粉检测、超声波检测、液体渗透检测和射线检测。

焊接质量的检验方法

焊接质量的检验方法引言：焊接是将金属材料通过加热或压力使其熔化并连接在一起的常用工艺，广泛应用于制造业。

焊接质量的好坏直接影响到焊接件的性能和安全可靠性。

因此，对焊接质量进行有效的检验是非常重要的。

本文将介绍一些常用的焊接质量检验方法，以帮助确保焊接件的质量符合标准要求。

一、外观检验法外观检验法是通过肉眼观察焊接件的表面特征来评估焊缝的质量。

该方法适用于简单的焊接结构，如焊缝表面是否平整、无明显裂纹、气孔、夹杂物等。

二、无损检测法无损检测法是通过使用无损检测设备，如超声波、射线、液体渗透等技术对焊接件进行检测。

这些技术可以检测到焊接件内部的缺陷，如焊缝中的气孔、夹杂物、裂纹等。

无损检测法适用于对焊接质量要求较高的关键部位。

三、拉伸试验法拉伸试验法是通过在焊接件上施加拉力来评估其强度和韧性。

焊接件通常以拉伸试样的形式制备，并在拉伸试验机上进行拉伸。

根据断裂模式和拉伸值，可以评估焊接件的强度和延展性。

拉伸试验法适用于对焊接件机械性能要求较高的情况。

四、硬度测试法硬度测试法是通过在焊接件表面进行硬度测试来评估其力学性能。

硬度测试法可以检测焊缝区域的硬度变化，根据硬度值可以判断焊接区域的强度和韧性。

硬度测试法适用于对焊接部位的材料性能要求较高的情况。

五、金相检验法金相检验法是通过制备焊接件的金属切片，并在显微镜下观察和分析焊缝的金属组织结构。

金相检验法可以评估焊接件的晶粒尺寸、晶界结构、相变等特征，从而评估焊接质量的好坏。

金相检验法适用于对焊接质量较高的精细结构。

六、破坏性检测法破坏性检测法是通过对焊接件进行破坏性试验，并观察试验后的断裂面来评估焊接质量。

常用的破坏性试验方法有冲击试验、弯曲试验等。

通过观察断口的形态和裂纹的分布，可以评估焊接件的韧性和抗冲击性能。

结论：焊接质量的检验是确保焊接件性能和安全的重要环节。

本文介绍的外观检验法、无损检测法、拉伸试验法、硬度测试法、金相检验法和破坏性检测法是常用的焊接质量检验方法。

焊接质量检验方法及标准

焊接质量检验方法和标准1目的规定焊接产品的表面质量、焊接质量、确保产品满足客户的要求，适用范围：适用于焊接产品的质量认可。

2责任生产部门，品质部门可参照本准则对焊接产品进行检验。

一、熔化极焊接表面质量检验方法和标准C O2保护焊的表面质量评价主要是对焊缝外观的评价，看是否焊缝均匀，是否有假焊、飞溅、焊渣、裂纹、烧穿、缩孔、咬边等缺陷，以及焊缝的数量、长度以及位置是否符合工艺要求，具体评价标准详见下表缺陷类型说明评价标准假焊系指未熔合、未连接焊缝中断等焊接缺陷（不能保证工艺要求的焊缝长度）不允许气孔焊点表面有穿孔焊缝表面不允许有气孔裂纹焊缝中出现开裂现象不允许夹渣固体封入物不允许咬边焊缝与母材之间的过度太剧烈H≤0.5mm允许H＞0.5m m不允许烧穿母材被烧透不允许飞溅金属液滴飞出在有功能和外观要求的区域，不允许有焊接飞溅的存在过高的焊缝凸起焊缝太大H值不允许超过3mm位置偏离焊缝位置不准不允许配合不良板材间隙太大H值不允许超过2mm二、焊缝质量标准保证项目1、焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。

2、焊工必须经考核合格，检查焊工相应施焊条件的合格证及考核日期。

3、I 、II级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检验焊缝探伤报告焊缝表面I、II级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。

II级焊缝不得有表面气孔夹渣、弧坑、裂纹、电焊擦伤等缺陷，且I级焊缝不得有咬边，未焊满等缺陷基本项目焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。

表面气孔：I、II级焊缝不允许；III级焊缝每50MM长度焊缝内允许直径≤0.4t；气孔2个，气孔间距≤6倍孔径咬边：I级焊缝不允许。

II级焊缝：咬边深度≤0.05t,且≤0.5mm,连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。

III级焊缝：咬边深度≤0.1t,，且≤1mm。

焊接质量检验标准

焊接质量检验标准焊接是一种常见的金属连接方法，广泛应用于工业制造、建筑和维修等领域。

为了确保焊接连接的质量和安全，需要进行焊接质量检验。

本文将介绍一些常见的焊接质量检验标准和方法。

一、焊接质量检验的重要性焊接连接是通过加热和熔化金属材料，使其形成牢固的连接。

然而，焊接过程中可能存在焊缺陷、裂纹、气孔和夹杂物等问题，这些都会对焊接连接的质量和强度产生负面影响。

因此，进行焊接质量检验是非常必要的，可以有效地发现和修复焊接缺陷，确保焊接连接的安全可靠。

二、焊接质量检验标准1.国际标准国际上广泛采用的焊接质量检验标准是ISO 5817：2014《焊接质量评定》。

该标准规定了不同焊接方法下的焊缝形状尺寸和焊接缺陷的容许限值。

根据焊缝质量的评定，可分为4个等级：A级、B级、C级和D级，从高到低表示焊缝的质量逐渐下降。

2.国内标准中国国家标准中，GB/T 9444-2002《焊接材料焊接试样制备和焊接接头检验》是常用的焊接质量检验标准。

该标准详细说明了焊缝制备、焊接接头的形状尺寸和外观质量评定方法。

三、焊接质量检验方法1.外观检验外观检验是最简单也是最直观的一种质量检验方法。

这种方法通过目视检查焊缝的表面，判断是否存在表面缺陷、气孔、裂纹等问题。

外观检验需要依据相应的焊接质量标准来评定焊缝的外观质量，包括焊缝是否均匀、光滑，焊接缺陷是否超过容许限值。

2.尺寸检验尺寸检验是通过测量焊接接头的尺寸来判断焊接质量。

该方法通过对焊缝的长度、角度、结构等进行测量，与相应的标准进行比较，以确定焊接接头的尺寸是否符合规定。

3.无损检测无损检测是一种通过检测焊缝内部的缺陷来评估焊接质量的方法。

常用的无损检测方法包括X射线检测、超声波检测和涡流检测。

这些方法可以有效地发现焊接接头中的裂纹、气孔等内部缺陷，并对其进行评估和分类。

4.机械性能测试焊接接头的机械性能测试是评估焊接质量的重要指标之一。

机械性能测试包括抗拉强度、屈服强度和冲击韧性等指标的测试。

焊接质量检验方法和标准

焊接质量检验方法和标准1目的规定焊接产品的表面质量、焊接质量、确保产品满足客户的要求，适用范围：适用于焊接产品的质量认可。

2责任生产部门，品质部门可参照本准则对焊接产品进行检验。

一、熔化极焊接表面质量检验方法和标准CO2保护焊的表面质量评价主要是对焊缝外观的评价，看是否焊缝均匀，是否有假焊、飞溅、焊渣、裂纹、烧穿、缩孔、咬边等缺陷，以及焊缝的数量、长度以及位置是否符合工艺要求，具体评价标准详见下表二、焊缝质量标准保证项目1、焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。

2、焊工必须经考核合格，检查焊工相应施焊条件的合格证及考核日期。

表面气孔：I、II级焊缝不允许；III级焊缝每50MM长度焊缝内允许直径≤；气孔2个，气孔间距≤6倍孔径咬边：I级焊缝不允许。

II级焊缝：咬边深度≤,且≤,连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。

III级焊缝：咬边深度≤,，且≤1mm。

注：，t为连接处较薄的板厚。

三、焊缝外观质量应符合下列规定1一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级和二级焊缝不得存在表面气孔、夹渣、裂纹、和电弧擦伤等缺陷2二级焊缝的外观质量除应符合本条第一款的要求外，，尚应满足下表的有关规定3 三级焊缝应符合下表有关规定焊缝质量等级检测项目二级三级未焊满≤0．2+0．02t 且≤1mm，每 100mm 长度焊缝内未焊满累积长度≤25mm≤0．2+0．04t 且≤2mm，每 100mm 长度焊缝内未焊满累积长度≤25mm根部收缩≤0．2+0．02t 且≤1mm，长度不限≤0．2+0．04t且≤2mm，长度不限咬边≤0．05t 且≤0．5mm，连续长度≤100mm，且焊缝两侧咬边总长≤10％焊缝全长≤0．1t 且≤1mm，长度不限裂纹不允许允许存在长度≤5mm 的弧坑裂纹电弧擦伤不允许允许存在个别电弧擦伤接头不良缺口深度≤0．05t 且≤ 0．5mm，每1000mm 长度焊缝内不得超过1 处缺口深度≤0．1t 且≤1mm，每 1000mm 长度焊缝内不得超过1 处表面气孔不允许每50mm 长度焊缝内允许存在直径≤0．4t 且≤3mm 的气孔2 个；孔距应≥6倍孔径表面夹渣不允许深≤0．2t，长≤0．5t 且≤ 20mm四、焊接质量检验中常见的缺陷名词1、焊瘤：焊接过程中溶化金属流淌到焊缝之外未溶化的母材上所形成的金属瘤2、咬边：沿焊趾的母材部位产生的沟槽和凹陷。

焊接质量的检验方法

焊接质量的检验方法
1. 目测检查，这是最简单的方法，通过肉眼观察焊接接头的外观，检查是否有裂纹、气孔、夹渣等缺陷。

这种方法适用于一些简单的焊接工艺，但对于复杂的焊接接头可能不够准确。

2. 渗透检测，利用渗透剂和开发剂进行检测，适用于发现表面裂纹、气孔等缺陷。

这种方法对于各种材料的焊接都适用，并且可以检测到微小的缺陷。

3. 超声波检测，利用超声波探测器检测焊接接头内部的缺陷，如气孔、夹渣、裂纹等。

这种方法非常适用于检测厚度较大的焊接件，对于复杂结构的焊接接头也有一定的适用性。

4. X射线检测，通过X射线照射焊接接头，观察照片来检测焊缝的质量，可以发现内部缺陷和焊缝的结构情况。

这种方法适用于各种焊接材料和结构，但设备成本较高，需要专业人员操作。

5. 磁粉检测，在磁场中使用铁粉或磁粉对焊接接头进行检测，可以发现表面和近表面的裂纹、夹渣等缺陷。

这种方法对于铁磁性材料的焊接接头非常适用。

以上是一些常见的焊接质量检验方法，每种方法都有其适用的范围和特点，可以根据具体的焊接工艺和要求选择合适的方法进行检验。

同时，要注意在进行检验时遵循相关的安全操作规程，确保人员和设备的安全。

焊接质量的检验方法

（1）焊接质量的检验方法。

焊接质量的检验工作，应该从产品开始投产时，便着手根据工序的特点进行。

可分为三阶段检验，即焊前检验，焊接过程中的检验和焊成品检验。

（2）常见的焊接缺陷及其特征。

Ⅰ原材料检验，这是焊接结构的制造厂对所使用的钢材，焊接材料必要的检验。

Ⅱ结构装配质量的检验，主要作如下检验：①按图样检查各部分尺寸，基准线及相对位置是否正确，是否留有焊接收缩余量，机械加工余量等。

②焊接接头的坡口开工及尺寸是否正确。

③点焊用的焊缝布置是否恰当，能否起到固定作用（包括必要的起吊），并检查点固焊缝的缺陷。

④待焊处是否清洁，有无缺陷（如裂纹、凹陷、夹层等。

）⑤用装配夹其固定及夹紧工作的情况如何。

Ⅲ其它工作的检验，对焊工的考核，能源及工具的检验，都属于焊前检验之列。

（4）Ⅰ：外观检验和测量，焊接接头的外观检验主要是发现焊缝表面的缺陷和尺寸偏差，一般借助于标准样板。

检验前，必须将焊缝附近10－20mm母材上的飞溅和污物除净。

外观检验应特别注意焊缝有无偏离，表面有无裂纹，气孔等缺陷。

Ⅱ致密性检验。

这种检验是用来发现焊缝中贯穿性的裂纹，全孔、夹渣和未熔合。

常方法如下：①气密性检验。

常用于压力容器接管加强板焊缝。

检验气压应远远低于容器工作压力，焊接处涂肥皂水检验渗漏。

②氨气试验。

对被试容器通以氨气，在焊缝上贴一条，比焊缝略宽的浸过硝酸贡溶液的试纸，若焊缝及热影响区有泄漏，试纸的相应部位上将呈现黑色斑纹。

③煤油试验。

用于不受压的焊缝。

在焊缝及热影响区涂刷石灰水溶液待干后，另一面涂煤油。

若有穿透性缺陷时，则煤油全渗过缝隙，使涂有白粉的面上呈现黑色的斑痕。

除此之外，尚有载水、水冲、沉水、吹气以及氮气等检验方法。

（5）水压试验。

试验时，贮器灌满水，彻底排尽空气，用水压机造成一附加静水压力。

压力大小视产品工作性质而定，一般为工作压力的1.25-1.5倍。

在高压下持续一定时间以后，再将压力降至工作压力，并沿焊缝边缘15-20mm的地方用0.4-0,5kg的圆头小锤轻轻调皮击，同时对焊缝仔细检查。

焊接质量检验方法及标准

焊接质量检验方法和标准1目的规定焊接产品的表面质量、焊接质量、确保产品满足客户的要求，适用范围：适用于焊接产品的质量认可。

2责任生产部门，品质部门可参照本准则对焊接产品进行检验。

2、焊工必须经考核合格，检查焊工相应施焊条件的合格证及考核日期。

表面气孔：I、II级焊缝不允许；III级焊缝每50MM长度焊缝内允许直径≤0.4t；气孔2个，气孔间距≤6倍孔径咬边：I级焊缝不允许。

II级焊缝：咬边深度≤0.05t,且≤0.5mm,连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。

III级焊缝：咬边深度≤0.1t,，且≤1mm。

焊接质量检验标准

焊接质量检验标准引言：焊接是一项常见的金属连接技术，广泛应用于制造业和建筑工程等领域。

为了确保焊接接头的质量，必须进行质量检验。

本文将介绍焊接质量检验的标准和方法，以确保焊接接头的力学性能、外观质量和耐久性等方面符合要求。

一、力学性能检测标准焊接接头的力学性能对于其使用寿命和安全性至关重要。

下面是常见的力学性能检测标准：1. 抗拉强度测试抗拉强度是指焊接接头在拉伸负载下的抗拉能力。

根据不同的应用领域和要求，可采用不同的标准进行测试，例如ISO、ASTM 和GB等。

2. 弯曲试验弯曲试验是评估焊接接头在弯曲负荷下的性能。

根据要求，可以采用不同的试验方法，如三点弯曲试验和四点弯曲试验。

3. 冲击韧性测试冲击韧性测试用于评估焊接接头在冲击负荷下的能力。

常见的冲击试验方法有冲击弯曲试验和冲击拉伸试验。

二、外观质量检测标准焊接接头的外观质量直接影响其美观度和使用寿命。

以下是常见的外观质量检测标准：1. 焊缝的几何尺寸检测焊缝的几何尺寸是评估焊接接头外观质量的重要指标，常见的检测方法有测量焊缝的宽度、高度和角度等。

2. 表面质量检测焊接接头的表面质量对于其光洁度和耐腐蚀性能等起重要作用。

常用的表面质量检测方法有肉眼观察、清洁度检测和光学显微镜观察等。

3. 氣孔檢測气孔是焊接接头中常见的缺陷之一，会影响接头的强度和密封性能。

常用的气孔检测方法有超声波检测、X射线检测和磁粉检测等。

三、耐久性检测标准焊接接头的耐久性与其使用寿命密切相关。

以下是常见的焊接接头耐久性检测标准：1. 耐蚀性测试焊接接头常处于恶劣环境中，耐腐蚀能力对其耐久性至关重要。

耐蚀性测试可采用盐雾实验、酸碱腐蚀试验等方法。

2. 疲劳试验疲劳试验用于评估焊接接头在反复加载下的耐久性能。

常用的疲劳试验方法有旋转弯曲疲劳试验和拉伸-压缩疲劳试验等。

结论：焊接质量检验标准对于确保焊接接头的力学性能、外观质量和耐久性至关重要。

通过执行适当的检测标准和方法，能够提高焊接接头的质量，确保其符合要求并能够安全可靠地使用。

焊接质量试验及检验标准

焊接质量试验及检验标准摘要：焊接是一种常用的金属连接方法，在各种行业中广泛应用。

焊接质量的好坏直接关系到连接件的强度和使用安全性。

本文将对焊接质量试验和检验标准进行详细介绍，以帮助读者了解焊接质量的重要性以及如何进行有效的质量控制。

一、引言焊接是将两个或多个金属部件通过加热或压力的作用使其产生连续的金属结合。

焊接质量的好坏对产品的质量和安全性都有直接影响，因此，在焊接过程中进行质量试验和检验是必不可少的。

二、焊接质量试验焊接质量试验是通过一系列试验项目来评估焊接质量的好坏。

以下是常见的焊接质量试验项目：1.外观检验：通过目视检查焊缝的表面质量，检查是否存在焊缝缺陷，如气孔、裂纹、夹渣等。

2.尺寸检验：测量焊缝的尺寸和形状，确保焊接符合设计要求。

3.力学性能测试：对焊接试样进行拉伸、弯曲、冲击等力学性能测试，评估焊接材料的强度和韧性。

4.金相组织分析：通过金相显微镜观察和分析焊缝的组织结构，了解焊接过程中发生的相变和组织演变，评估焊接质量。

5.硬度测试：测量焊缝的硬度，评估焊接材料的硬度分布情况。

三、焊接质量检验标准焊接质量检验标准是规定焊接质量接受与否的参考依据。

以下是常见的焊接质量检验标准：1.国家标准：根据国家标准进行焊接质量的检验。

例如，对于钢结构，可使用国家标准《钢结构焊接》（GB/T 12470）进行检验。

2.行业标准：不同行业有相应的焊接质量检验标准，根据行业需求进行选择和执行。

例如，对于航空航天行业的焊接，可使用行业标准《航空航天焊接技术规范》进行检验。

3.国际标准：根据国际标准进行焊接质量的检验。

例如，对于焊接材料的硬度测试，可使用国际标准《焊接材料硬度测试方法》（ISO 6507）进行检验。

四、焊接质量控制有效的焊接质量控制可以确保焊接质量符合要求，并且减少焊接缺陷的发生。

以下是一些常用的焊接质量控制方法：1.焊接操作规程：制定详细的焊接操作规程，包括焊接参数、焊接顺序、焊接工艺和焊接工装等，以确保焊接过程的标准化和一致性。

焊接质量检验方法

焊接质量检验方法焊接是一种常见的金属连接工艺，在工业生产中起着重要作用。

焊接质量的好坏直接关系到产品的安全性和可靠性。

因此，对焊接质量进行检验是很重要的。

本文将介绍几种常用的焊接质量检验方法。

1. 目测检验法目测是最简单和最常用的一种焊接质量检验方法。

通过对焊接表面进行肉眼观察，可以初步判断焊缝的形状、大小和表面质量等。

在目测检验时需要注意焊缝是否均匀，焊缝与母材的结合是否紧密，是否有裂纹、气孔、夹渣等焊接缺陷。

2. 渗透检验法渗透检验法是一种常用的焊接缺陷检测方法，主要用于检测焊缝中的裂纹和气孔等隐蔽缺陷。

该方法根据渗透液的性质不同可分为可见光渗透检验法和荧光渗透检验法。

可见光渗透检验法适用于一般焊接缺陷的检测，而荧光渗透检验法则适用于检测较小或不易观察到的缺陷。

3. X射线检测法X射线检测法是一种常用的无损检测方法，可以用于检测焊接接头中的焊缝缺陷，如裂纹、夹渣等。

该方法的原理是利用X射线的穿透性，通过对射线投射到被检测物体上进行成像，从而判断焊接缺陷的存在与否以及缺陷的性质和大小。

该方法对不同材料的成像效果有一定差异，需要根据具体情况选择合适的射线源和检测仪器。

4. 超声波检测法超声波检测法是一种常用的焊接质量检测方法，主要用于检测焊接接头中的焊缝缺陷和母材的质量。

该方法利用超声波在材料中的传播速度和反射特性，通过检测反射信号的强度和时间来分析焊接缺陷的存在与否，并对缺陷进行定性和定量分析。

超声波检测法具有非破坏性、高灵敏度和高精度等优点，并且适用于不同材料和焊接方式的检测。

综上所述，焊接质量的检验是确保产品质量和安全性的重要环节。

目测检验法、渗透检验法、X射线检测法和超声波检测法是常用的焊接质量检验方法。

选择合适的检验方法依赖于具体的焊接材料、接头形式和焊接要求等因素。

在进行焊接质量检验时，需要仔细观察焊接表面、使用合适的仪器和设备，以确保检验的准确性和可靠性。

只有通过科学有效的焊接质量检验方法，才能确保焊接接头的质量符合要求，从而提高产品的质量和可靠性。
