电力系统分析(大学电力专业期末复习资料)
3．为用户提供充足的电能。
1.2 电力系统的电压等级和负荷
一、电力系统的额定电压 电力网的额定电压：我国高压电网的额定电压等级有3kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV等。 1.用电设备的额定电压：与同级电网的额定电压相同。 2.发电机的额定电压：比同级电网的额定电压高出5%， 用于补偿线路上的电压损失。
例1-1 已知下图所示系统中电网的额定电压，试确定发电机和变压 器的额定电压。
G
T1
变压~器T1的二次侧
供电距离较长，其
额定电压应10比kV线路
额定电压高10%
110kV
变T2压器T6k1V的一次绕组与 发电机直接相连，其一 次侧的额定电压应与发 电机的额定电压相同
发电机G的额定电压：UN·G=1.05×10=10.5（kV）
Wa Pmax
pdt
0
Pmax
图 年最大负荷与年最大负荷利用小时数
1.3 电力系统中性点运行方式
我国电力系统中性点有三种运行方式：
中性点不接地 中性点经消弧线圈接地 中性点直接接地
小电流接地系统 大电流接地系统
1、中性点不接地的电力系统
1.正常运行时，系统的三相电压对称，地中无电流流过， 2.当系统发生A相接地故障时 ，A相对地电压降为零，中性
点电压 U 0 U A 0 U 0 U A
UA
U A
U0
IPE
U C
U 0
U B
U C
U B
图1-8 中性点不接地系统发生A相接地故障时的电路图和相量图
电力系统分析简答题
电力系统分析自测题第1章绪论二、简答题1、电力系统的额定电压是如何定义的？电力系统中各元件的额定电压是如何规定的?答：电力系统的额定电压：能保证电气设备的正常运行，且具有最佳技术指标和经济指标的电压。
电力系统各元件的额定电压：a.用电设备的额定电压应与电网的额定电压相同。
b。
发电机的额定电压比所连接线路的额定电压高5％，用于补偿线路上的电压损失。
c.变压器的一次绕组额定电压等于电网额定电压，二次绕组的额定电压一般比同级电网的额定电压高10%.2、什么是最大负荷利用小时数？答：是一个假想的时间，在此时间内，电力负荷按年最大负荷持续运行所消耗的电能，恰好等于该电力负荷全年消耗的电能。
三、计算题P18 例题 1-1P25 习题 1-4第2章电力系统元件模型及参数计算二、简答题1、多电压等级网络参数归算时,基准值选取的一般原则？答:电力系统基准值的原则是：a。
全系统只能有一套基准值b。
一般取额定值为基准值c。
电压、电流、阻抗和功率的基准值必须满足电磁基本关系。
2、分裂导线的作用是什么？分裂数为多少合适？答：在输电线路中，分裂导线输电线路的等值电感和等值电抗都比单导线线路小，分裂的根数越多，电抗下降也越多，但是分裂数超过4时，电抗的下降逐渐趋缓。
所以最好为4分裂。
3、什么叫电力线路的平均额定电压?我国电力线路的平均额定电压有哪些？答：线路额定平均电压是指输电线路首末段电压的平均值。
我国的电力线路平均额定电压有3。
15kv、6.3kv、10.5kv、15.75kv、37kv、115kv、230kv、345kv、525kv。
三、计算题1、例题 2—1 2—2 2—5 2—72、习题 2-6 2-83、以下章节的计算公式掌握会用。
2。
2输电线路的等值电路和参数计算 2.4 变压器的等值电路和参数的计算2。
5 发电机和负荷模型(第45页的公式）2。
6 电力系统的稳态等值电路第3章简单电力网的潮流计算二、简答题1、降低网络损耗的技术措施？答：减少无功功率的传输,在闭式网络中实行功率的经济分布，合理确定电力网的运行电压，组织变压器的经济运行等。
电力系统 名词解释
电力系统名词解释
电力系统是由发电厂、送变电线路、供配电所和用电等环节组成的电能生产与消费系统。
它将自然界的一次能源通过发电动力装置转化成电能，再经输电、变电和配电将电能供应到各用户。
为实现这一功能，电力系统还具有相应的信息与控制系统，对电能的生产过程进行测量、调节、控制、保护、通信和调度，以确保用户获得安全、优质的电能。
电力系统的主要组成部分包括电源（发电厂）、变电所、输电和配电线路以及负荷中心等。
该系统通过互相联接以实现不同地区之间的电能交换和调节，提高供电的安全性和经济性。
同时，电力系统也需要信息与控制系统来监测、控制和保护电力设备的运行。
整个电力系统的结构应保证在先进的技术装备和高经济效益的基础上，实现电能生产与消费的合理协调。
电力系统分析200
9
三．电压等级及适用范围
1.
2. 3. 4.
电力网络中电压分布采取的措施：
取用电设备的额定电压为线路额定电压，使 所有设备能在接近它们的额定电压下运行；
取线路始端电压为额定电压的105%； 取发电机的额定电压为线路额定电压的 105%； 变压器分升压变和降压变考虑一次侧接电源， 取一次侧额定电压等于用电设备额定电压； 二次侧接负荷，取二次侧额定电压等于线路 额定电压。
b 大气压力
28
3.
Er Ecr ，得电晕起始电压或临界电压
Dm Dm U cr Ecr r ln 49.3m1m2r lg r r U cr 为相电压的有效值，以 KV为单位
4. 每相电晕损耗功率
2 P c k c (U U cr )
(kW / km)
U 线路实际运行电压 (kV ) kc 241
架空线路的电纳变化不大，一般为 2.85106 S / km
26
2.分裂导线线路的电纳
b1 7.58 106 (S/km) D lg m req
3.架空线路的电导
线路的电导取决于沿绝缘子串的泄漏和电晕
绝缘子串的泄漏：通常很小 电晕：强电场作用下导线周围空气的电离现象 导线周围空气电离的原因：是由于导线表面的电场 强度超过了某一临界值，以致空气中原有的离子具备了 足够的动能，使其他不带电分子离子化，导致空气部分 导电。
超前功率因数
为负，容性无功
16
第一节 电力线路的参数和数学模型
电力线路结构简述
电力线路按结构可分为
架空线：导线、避雷线、杆塔、绝缘子和金具等 电 缆：导线、绝缘层、保护层等
1.
架空线路的导线和避雷线
[讲解]电力系统名词解释
![[讲解]电力系统名词解释](https://img.taocdn.com/s3/m/0b439522f011f18583d049649b6648d7c0c7085e.png)

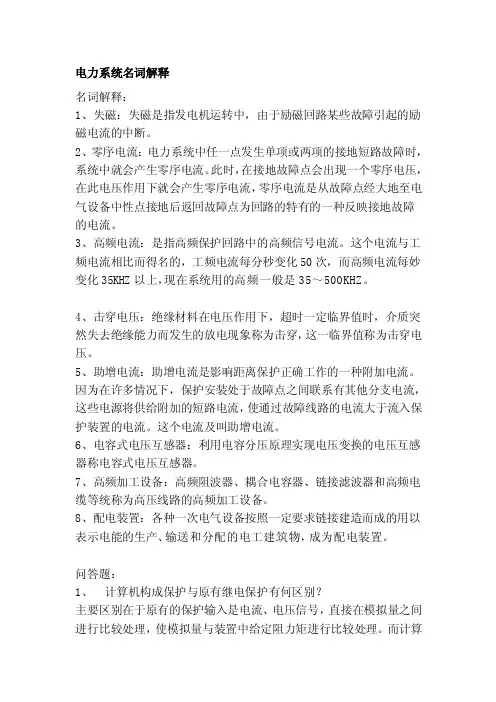

电力系统名词解释名词解释：1、失磁：失磁是指发电机运转中，由于励磁回路某些故障引起的励磁电流的中断。
2、零序电流：电力系统中任一点发生单项或两项的接地短路故障时，系统中就会产生零序电流。
此时，在接地故障点会出现一个零序电压，在此电压作用下就会产生零序电流，零序电流是从故障点经大地至电气设备中性点接地后返回故障点为回路的特有的一种反映接地故障的电流。
3、高频电流：是指高频保护回路中的高频信号电流。
这个电流与工频电流相比而得名的，工频电流每分秒变化50次，而高频电流每妙变化35KHZ以上，现在系统用的高频一般是35～500KHZ。
4、击穿电压：绝缘材料在电压作用下，超时一定临界值时，介质突然失去绝缘能力而发生的放电现象称为击穿，这一临界值称为击穿电压。
5、助增电流：助增电流是影响距离保护正确工作的一种附加电流。
因为在许多情况下，保护安装处于故障点之间联系有其他分支电流，这些电源将供给附加的短路电流，使通过故障线路的电流大于流入保护装置的电流。
这个电流及叫助增电流。
6、电容式电压互感器：利用电容分压原理实现电压变换的电压互感器称电容式电压互感器。
7、高频加工设备：高频阻波器、耦合电容器、链接滤波器和高频电缆等统称为高压线路的高频加工设备。
8、配电装置：各种一次电气设备按照一定要求链接建造而成的用以表示电能的生产、输送和分配的电工建筑物，成为配电装置。
问答题：1、计算机构成保护与原有继电保护有何区别？主要区别在于原有的保护输入是电流、电压信号，直接在模拟量之间进行比较处理，使模拟量与装置中给定阻力矩进行比较处理。
而计算机只能作数字运算或逻辑运算。
因此，首先要求将输入的模拟量电流、电压的瞬间值变换位离散的数字量，然后才能送计算机的中央处理器，按规定算法和程序进行运算，且将运算结果随时与给定的数字进行比较，最后作出是否跳闸的判断。
2、零序电流保护的各段保护范围是如何划分的？零序电流I段躲过本线路末端接地短路流经保护的最大零序电流整定；不能保护线路的全长，但不应小于被保护线路全长的15%～20%；零序II段一般保护线路的全长，并延伸到相邻线路的I段范围内，并与之配合。
现代电力系统分析复习资料----名词解释
名词解释：静态等值：在一定稳态下，内部系统保持不变，而把外部系统用简化网络来代替。
等值前后边界节点电压和联络线传输功率应相等，当内部系统区域内运行条件发生变化时，以等值网络代替外部系统后的分析结果应及简化等值前有全系统计算分析的结果相近，这种及潮流计算、静态平安分析有关的简化等值方法就是电力系统静态等值方法。
静态平安分析：判断系统发生预想事故后是否出现过负荷及电压越界。
不良数据：误差特别大的数据。
由于种种原因〔如信道干扰导致数据失真，互感器或两侧设备损坏，系统维护不及时等〕，电力系统的某些遥测结果可能远离其真值，遥信结果也可能有错误。
这些量测称为坏数据或不良数据。
最优潮流：当系统的构造和参数以及负荷情况给定时，通过优选控制变量所找到的能满足所有指定的约束条件，并使系统的某个性能或目标函数到达最优的潮流分布。
电力系统平安稳定控制的目的：实现正常运行情况和偶然事故情况下都能保证电网各运行参数均在允许范围内，平安、可靠的向用户供应质量合格的电能。
也就是所，电力系统运行是必须满足两个约束条件：等式约束条件和不等式约束条件。
小扰动稳定性/静态稳定性：如果对于摸个静态运行条件，系统是静态稳定的，那么当受到任何扰动后，系统到达一个及发生扰动前一样或接近的运行状态。
这种稳定性即称为小扰动稳定性。
也可以称为静态稳定性。
暂态稳定性/大扰动稳定性：如果对于某个静态运行条件及某种干扰，系统是暂态稳定的，那么当经历这个扰动后系统可以到达一个可以承受的正常的稳态运行状态。
动态稳定性：指电力系统受到小的或大的扰动后，在自动调节和控制装置的作用下，保持长过程的运行稳定性的能力。
静态平安分析：判断系统发生预想事故后是否出现过负荷及电压越界。
极限切除角：保持暂态稳定前提下最大运行切除角。
能量管理系统：以计算机为根底的现代电力系统的综合自动化系统，主要包括：SCADA系统〔以硬件为主进展数据采集和监控〕和高级应用软件。
高级应用软件又包括：发电AGC和电网控制，电网控制包括状态估计、静态平安分析、最优潮流和调度员潮流。
供配电实用技术名词解释、简答、模拟题
1、电力系统：是完成电能的生产、输送、分配以及消费任务的电气设备构成的统一整体。
2、电力网：由完成电能输送、分配任务的设备构成的电路3、N线和PE线：N线由电力系统中性点引出的线，称为中性线，即N线；PE线又叫保护线，是为了防止发生触电事故，而将设备外露可导电部分的一点引出的线。
4、负荷：用电设备在一定时间内所消耗的功率。
5、尖峰电流：尖峰电流是持续1～2s的短时最大负荷电流。
6、冲击电流：三相短路后经过半个周期(0.01s)时的短路电流峰值，是整个短路过程中的最大的瞬时电流。
7、发热假想时间：假定一个时间，在这一时间内，导体通过恒定的稳态电流i∞所产生的热量，恰好等于实际短路电流ik在短路时间tk内所产生的热量。
这一假定的时间，就称为短路发热假想时间(热效时间)tima。
8、主回路：在工厂的供配电系统中担负输送、变换和分配电能任务的电路称为主电路，也叫一次电路。
9、二次电路：用来控制、指示、监测和保护主电路及其主电路中设备运行的电路称为二次电路，也叫二次回路。
10、经济截面：从全面的经济效益考虑，即使线路的年运行费用趋于最小而又符合节约有色金属条件的导线截面，称为经济截面。
11、经济电流密度：对应于经济截面的电流密度称为经济电流密度。
12、均一电网：是指电网中任意两条线路的电阻与电抗的比值相等。
也可以说，全线的导线材料及导线截面均相等。
13、最小运行方式：指电力系统处于短路阻抗为最大，短路电流为最小的状态的一种运行方式。
14、灵敏性：保护装置对其保护范围内发生故障或不正常运行状态的反应能力。
15、可靠性：保护装置在其保护范围内发生故障时，必须可靠动作，不应拒绝动作；在不应该动作的情况下，必须不能误动作。
16、常开触点：继电器线圈不通电的初始情况下，处于打开状态的触点。
17、常闭触点：继电器线圈不通电的初始情况下，处于闭合状态的触点。
18、继电器的动作电流：继电器线圈中流过的使过流继电器动作的最小电流。
电力系统分析简答题
电力系统分析简答题一、电力系统的基本概念1、电力系统：发电、变电、输电、配电、用电电网：变电、输电、配电2、电力系统的基本特点：（1）电能的生产与消费具有同时性。
（2）电能与国民经济各部门和人民日常生活密切相关。
（3）电能的过渡过程十分短暂。
3、电力系统运行的基本要求（1）保证安全可靠供电。
（2）保证良好的供电质量（电能质量的指标是：频率、电压、交流电的波形）。
（3）保证电力系统运行的经济性。
（4）保持生态环境良好。
4、电力系统的额定电压（1）用电设备（kV）：3、6、10、35、60、110、220、330、500、750、1000 （2）电力线路的额定电压与用电设备相等。
（3）发电机的额定电压比网络额定电压高5%。
（4）①变压器一次侧绕组的额定电压与网络额定电压相等，直接与发电机相连时，其额定电压等于发电机额定电压。
②变压器二次绕组的额定电压为空载时的电压。
（a）直接接线路（10%）：变压器满载时内部阻抗上约有5%的电压损耗，为使变压器在额定负荷下工作时二次侧的电压比网络额定电压高5%，变压器二次绕组额定电压应比网络额定电压高10%。
（b）内阻抗小于7.5%（5%）：变压器内部损耗可忽略。
（c）直配负荷（5%）：没有线路损耗。
5、电力系统的接线方式按供电可靠性不同可分为：无备用接线（开式网）和有备用接线（闭式网）。
二、电力网络各元件的参数和等值电路1、单位长度参数：电阻（线路热效应）、电抗（磁效应）、电导（反映由泄漏电流和电晕所引起的有功损耗）、电纳（对地电场效应）2、采用分裂式导线的目的：增大导线半径，减小线路的电晕损耗以及线路电抗。
3、（1）①短路实验：低压侧短路，在高压侧加电压使绕组通过电流的电流达到额定值，测出高压侧所加电压值和回路所消耗的有功功率。
②空载实验：低压侧开路，高压侧加额定电压测出变压器的空载电流和空载损耗。
（2）变压器参数计算：短路损耗→、短路电压百分数→、空载损耗→、空载电流百分数→。
电力系统分析重点名词解释
电力系统分析重点名词解释发电设备利用率（发电设备平均利用小时数）：发电设备全年所发电能与发电设备容量之比。
最大短路损耗：指两个100%容量绕组中流过额定电流，另一个100%或50%容量绕组空载的损耗。
负荷曲线：反映了某一时间段内负荷随时间而变化的规律。
静态特性：指电压或频率变化后进入稳态时负荷功率与电压或频率的关系。
动态特性：指电压或频率急剧变化过程中负荷功率与电压或频率的关系。
电压损耗：元件首末端两点电压的数值差。
电压调整：指线路末端空载与负载时电压的数值差。
年负荷率：指一年中负荷消费的电能W除以最大负荷Pmax与一年8760h的乘积。
年负荷损耗率：指全年电能损耗除以最大负荷时的功率损耗与一年8760h的乘积。
网损率：指线路上损耗的电能与线路始端输入电能的比值。
功率分点：网络中某些节点的功率是由两侧向其流动的，这种节点称为功率分点。
负荷控制：个别负荷大量或长期超计划用电影响系统运行质量时，由运行管理部门在远方将其部分或全部切除。
备用容量：指在系统最大负荷情况下，系统电源容量大于发电负荷的部分。
电源容量：可投入发电设备的可发功率之和。
发电负荷：发电设备实际发出的功率之和。
事故备用：是使电力用户在发电设备发生偶然性事故时不受严重影响，维持系统正常供电所需的备用。
比耗量：耗量特性曲线上某点的纵坐标和横坐标之比，即输入与输出之比。
等耗量微增率准则：为使总耗量最小，应按相等的耗量微增率在各发电设备或发电厂之间分配负荷。
顺调压：高峰负荷时允许中枢店电压略低，低谷负荷时允许中枢店电压略高。
常调压：任何负荷都保持中枢点电压为一个基本不变的数值。
短路故障：指电力系统正常运行情况以外的相与相之间或相与地之间的连接。
无限大功率电源：端电压幅值和频率都保持恒定，内阻抗为零。
电力系统稳定性：当电力系统在某一正常运行状态下受到某种干扰后，能否经过一定的时间后回到原来的运行状态或过渡到一个新的稳态运行状态的能力。
动态稳定：电力系统受到小的或大的干扰后，在自动调节和控制装置的作用下，保持长过程的运行稳定性的能力。
精华版电力系统分析总结
（精华版）电力系统分析总结电力系统分析总结【名词解释】1．恒定电势源：（又称无限大功率电源）是指端电压幅值和频率都保持恒定的电源，其内阻抗为零。
2．短路容量短路容量主要用来校验开关的切断能力。
(P101)3．短路冲击电流：指短路电流最大可能的瞬时值。
其主要作用是校验电气设备的电动力稳定度。
kim为冲击系数,实用计算时，短路发生在发电机电压母线时kim＝1.9；短路发生在发电厂高压母线时kim ＝1.85；在其它地点短路kim＝1.8。
4．短路电流有效值：在短路过程中，任意时刻t的短路电流有效值，是指以时刻t为中心的一个周期内瞬时电流的均方根值。
短路电流的最大有效值常用于校验某些电气设备的断流能力或耐力强度。
5．转移阻抗：Z1f、Z2f、……Zmf（P140）6．输入阻抗：Zff（Zf∑）7．电流分布系数：取网络中各发电机电势为零，并仅在网络中某一支路（短路支路）施加电势E，在这种情况下，各支路电流与电势所在支路电流的比值，用c表示。
8．单位电流法：令网络中所有电势为零，并仅在短路支路加电势Ef，设某一支路产生电流为1（单位电流），再推算其他支路中的电流以及短路应加的电势Ef。
进而求得转移阻抗。
9．序阻抗：指元件三相参数对称时，元件两端某一序的电压降与通过该元件同一序电流的比值。
10.复合序网：根据故障处各序量之间的关系，将各序网络在故障端口联接起来所构成的网络称为复合序网。
11.正序等效定则：在简单不对称短路的情况下，短路点电流的正序分量，与在(n)_短路点每一相中加入的附加电抗而发生三相短路时的电流相等。
12.横向故障：指网络的节点f处出现了相与相之间或相与零电位点之间不正常接通的情况。
（P216）13.纵向故障：指网络中的两个相邻节点f和f’（都不是零电位节点）之间出现了不正常断开或三相阻抗不相等的情况。
14.静态稳定：指电力系统在运行中受到微小绕动后，独立的恢复到它原来的运行状态的能力。
15.暂态稳定：指电力系统在正常运行时，受到一个大的扰动后，能从原来的运行状态（平衡点），不失去同步的过渡到新的稳定运行状态。
电力系统分析名词解释简答
电力系统分析名词解释简答名词解释1、PQ 节点:这类节点的有功功率P和无功功率Q是给定的，节点电压和相位(V，δ）是待求量。
通常变电所都是这一类型的节点。
由于没有发电设备，故其发电功率为零。
在一些情况下,系统中某些发电厂送出的功率在一定时间内为固定时，该发电厂也作为PQ节点,因此，电力系统中绝大多数节点属于这一类型.2、最大负荷利用小时数:年最大负荷：全年中负荷最大的工作班内消耗电能最大的半小时的平均功率，因此年最大负荷也称为半小时最大负荷年最大负荷利用小时：是一个假想的时间，在此时间内，电力负荷按年最大负荷持续运行所消耗的电能,恰好等于该电力负荷全年消耗的电能。
平均负荷：电力负荷在一定时间内平均消耗的功率，也就是电力负荷在时间内消耗的电能除以时间的值负荷系数：是用电负荷的平均负荷与最大负荷的比值负荷利用小时:就是根据预测电量的结果及负荷利用小时数，推算出负荷预测值。
计算公式是：年最大负荷利用小时=年需用电量/年最大负荷。
3、复合序网：是指根据边界条件所确定的短路点各序量之间的关系，由各序网络互相连接起来所构成的网络。
4、临界电抗：在临界电抗下发生短路时,机端电压刚好在暂态过程结束时恢复到额定值。
5、额定电压:电力系统中的发电、输电、配电和用电设备都是按一定标准电压设计和制造的，在这以标准下运行，设备的技术性能和经济指标将达到最好，这一标准电压称之为额定电压。
6、标幺值:电力系统计算中,阻抗、导纳、电压、电流及功率用相对值表示,并用于计算，这种运算形式称为标幺制。
一个物理量的标么值是指该物理量的实际值与所选基准值的比值.7、起始次暂态电流：短路电流周期分量（基频分量）的初始有效值。
8、无限大功率电源：指的是电源外部有扰动发生时，仍能保持电压和频率恒定的电源.9、分裂导线：超高压输电线路为抑制电晕放电和减少线路电抗所采取的一种导线架设方式。
10、电力系统的额定电压：电气设备运行时，使其技术性能和经济效果达到最佳状态的电压11、变压器的变比：三相电力系统计算中，变压器的变比指两侧绕组空载线电压的比值s。
电力系统名词解释
一、名词解释：１、三相交流电：由三个频率相同、电势振幅相等、相位差互差120 °角的交流电路组成的电力系统，叫三相交流电。
２、一次设备：直接与生产电能和输配电有关的设备称为一次设备。
包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。
３、二次设备：对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。
如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控制电缆、小母线等。
４、高压断路器：又称高压开关，它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电保护装置的作用，切断过负荷电流和短路电流。
它具有相当完善的灭弧结构和足够的断流能力。
５、负荷开关：负荷开关的构造秘隔离开关相似，只是加装了简单的灭弧装置。
它也是有一个明显的断开点，有一定的断流能力，可以带负荷操作，但不能直接断开短路电流，如果需要，要依靠与它串接的高压熔断器来实现。
６、空气断路器（自动开关）：是用手动（或电动）合闸，用锁扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置的低压开关，目前被广泛用于 500V 以下的交、直流装置中，当电路内发生过负荷、短路、电压降低或消失时，能自动切断电路。
７、电缆：由芯线（导电部分）、外加绝缘层和保护层三部分组成的电线称为电缆。
８、母线：电气母线是汇集和分配电能的通路设备，它决定了配电装置设备的数量，并表明以什么方式来连接发电机、变压器和线路，以及怎样与系统连接来完成输配电任务。
９、电流互感器：又称仪用变流器，是一种将大电流变成小电流的仪器。
10 、变压器：一种静止的电气设备，是用来将某一数值的交流电压变成频率相同的另一种或几种数值不同的交流电压的设备。
电力系统分析200
Pg U2
f
25
r 105 Dm
5. 求线路的电导
g1 103 （S / km）
29
6. 对于分裂导线在第一步时做些改变
km U Q Er k m 2r n r ln Dm req r k m 1 2n 1 sin d n
实际上，在设计线路时，已检验了所选导线 的半径是否能满足晴朗天气不发生电晕的要求， 一般情况下可设 g=0
Dm x1 2f 4.6 lg 0.5 r 104 r
其中：
x1 导线单位长度的电抗（ / km） r 导线的半径（m m或cm）
r 导线材料的相对导磁系 数，对铜、铝， r 1
f 交流电频率（Hz） Dm 几何均距（m m或cm），Dm 3 Dab Dbc Dca
•
12
四．电力系统中性点的运行方式
特点：供电可靠性低，比较经济；
直接接地 故障时：如发生接地故障，则构成 短路回路，接地相电流很大； 适用范围：110KV以上系统。
特点：供电可靠性高，绝缘费用高； 故障时：如发生接地故障，不必切 不接地 除接地相，但非接地相对 地电压为 相电压 适用范围：60KV以下系统 3
5. 电缆线路的阻抗
电缆线路的结构和尺寸都已经系列化，这些参数可事 先测得并由制造厂家提供。一般，电缆线路的电阻略大 于相同截面积的架空线路，而电抗则小得多。
25
• 电力线路的导纳
1.
三相架空线路的电纳
其电容值为：
C1 0.0241 106 D lg m r
最常用的电纳计算公式：
7.58 b1 106 (S/km) Dm lg r
36
一.双绕组变压器的参数和数学模型
电力系统分析(完整版)资料讲解
电力系统分析(完整版)电力系统分析复习题9-1负荷的组成 1.综合负荷的定义答：系统中所有电力用户的用电设备所消耗的电功率总和就是电力系统的负荷，亦称电力系统的综合用电负荷。
它是把不同地区、不同性质的所有的用户的负荷总加起来而得到的。
2. 综合负荷、供电负荷和发电负荷的区别及关系答：综合用电负荷加上电力网的功率损耗就是各发电厂应该供给的功率，称为电力系统的供电负荷。
供电负荷再加上发电厂厂用电消耗的功率就是各发电厂应该发出的功率，称为电力系统的发电负荷。
9-2负荷曲线 1.负荷曲线的定义答：反映一段时间内负荷随时间而变化的规律用负荷曲线来描述 ✓ 2.日负荷曲线和年负荷曲线的慨念答：负荷曲线按时间长短分，分为日负荷曲线和年负荷曲线。
日负荷曲线描述了一天24小时负荷的变化情况；年负荷曲线描述了一年内负荷变化的情况。
✓ 3.日负荷曲线中最大负荷、最小负荷、平均负荷、负荷率、最小负荷系数的慨念答：负荷曲线中的最大值称为日最大负荷max P （又称峰荷），最小值称为日最小负荷min P （又称谷荷）；平均负荷是指某一时期（日，月，年）内的负荷功率的平均值，2424d av W P Pdt =⎰；负荷率m k 是日平均负荷av P 与日最大负荷max P 之比，即maxavm P k P =；最小负荷系数α是日最小负荷min P 跟日最大负荷max P 之比，即minmaxP P α=。
✓ 4.日负荷曲线的作用答：日负荷曲线对电力系统的运行非常重要，它是调度部门安排日发电计划和确定系统运行方式的重要依据。
✓ 5.年最大负荷曲线的定义和作用答：年最大负荷曲线描述一年内每月（或每日）最大有功功率负荷变化的情况，它主要用来安排发电设备的检修计划，同时也为制订发电机组或发电厂的扩建或新建计划提供依据。
✓ 6.年持续负荷曲线的定义、最大负荷利用时数的慨念、年持续负荷曲线的用途答：年持续负荷曲线是按一年中系统负荷的数值大小及其持续小时数顺序排列而绘制成，作用是安排发电计划和进行可靠性估算。
电力系统分析名词解释、简答、模拟试卷
额定电压：电力系统中的发电、输电、配电和用电设备都是按一定标准电压设计和制造的，在这以标准下运行，设备的技术性能和经济指标将达到最好，这一标准电压称之为额定电压。
2. 分裂导线：引致损失发生或者增加损失程度的条件。
3. 负荷：电力系统中用电设备所消耗的功率的总和。
4. 变压器的变比：三相电力系统计算中，变压器的变比指两侧绕组空载线电压的比值s。
5. 标幺值：电力系统计算中，阻抗、导纳、电压、电流及功率用相对值表示，并用于计算，这种运算形式称为标幺制。
一个物理量的标么值是指该物理量的实际值及所选基准值的比值。
6. 电压降落：网络元件的电压降落是指元件始末两端电压的相量差，是相量。
7. 电压偏移：线路始端或末端电压及线路额定电压的数值差，是标量。
8. 电压损耗：两点间电压绝对值之差，是标量。
9. 输电效率：线路末端输出的有功功率及线路始端输入的有功功率的比值，常用百分值表示。
10. 最大负荷利用小时数：如果负荷始终等于最大值Pmax，经过Tmax小时后所消耗的电能恰好等于全年的用电量，Tmax称之为最大负荷利用小时数。
11. 最大负荷损耗时间τ：如果线路中输送的的功率一直保持为最大负荷功率Smax，在τ小时内的能量损耗恰等于线路全年的实际电能损耗，则称τ为最大负荷损耗时间。
12. PQ节点：这类节点的有功功率和无功功率是给定的，节点电压的幅值和相位是待求量。
通常变电所都是这一类型的节点13. PV节点：这类节点的有功功率和电压幅值是给定的，节点的无功功率和电压的相位是待求量。
14. 平衡节点：它的电压幅值和相位已给定，而其有功功率和无功功率是待求量。
15. 耗量微增率：耗量特性曲线上某点切线的斜率，表示在该点的输入增量及输出增量之比。
16. 等耗量微增率准则：按耗量微增率相等的原则在各机组间分配负荷，可使消耗的一次能源最少。
17. 电源有功功率静态频率特性：发电机组的原动机机械功率及角速度或频率的关系。
电力系统名词解释
1有功功率——在交流电能的发输用过程中，用于转换成电磁形式的那部分能量叫做有功2无功功率——在交流电能的发输用过程中，用于电路内电磁场交换的那部分能量叫做无功3电力系统——由发电机、配电装置、升压和降压变电所、电力线路及电能用户所组成的整体称为电力系统。
中性点位移：在三相电路中，电源电压三相负载对称的情况下，如果三相负荷也对称，那么不管有无中性点，中性点的电压均为零。
但如果三相负载不对称,且无中性线或中性线阻抗较大，那么中性点就会出现电压，这种现象称为中性点位移现象。
4操作过电压——因断路器分合操作及短路或接地故障引起的暂态电压升高,称为操作过电压；5谐振过电压——因断路器操作引起电网回路被分割或带铁芯元件趋于饱和，导致某回路感抗和容抗符合谐振条件，可能引起谐振而出现的电压升高，称为谐振过电压.6电气主接线——主要是指在发电厂、变电所、电力系统中,为满足预定的功率传送方式和运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路。
7双母线接线——它具有两组母线:工作母线I和备用母线l。
每回线路都经一台断路器和两组隔离开关分别接至两组母线，母线之间通过母线连络断路器(简称母联)连接，称为双母线接线。
8 一个半断路器接线——每两个元件（出线或电源)用三台断路器构成一串接至两组母线,称为一个半断路器接线,又称3/2接线。
9厂用电——发电厂在启动、运转、停役、检修过程中，有大量以电动机拖动的机械设备，用以保证机组的主要设备和输煤、碎煤、除灰、除尘及水处理等辅助设备的正常运行。
这些电动机以及全厂的运行、操作、试验、检修、照明等用电设备都属于厂用负荷，总的耗电量，统称为厂用电.10厂用电率——厂用电耗电量占发电厂全部发电量的百分数,称为厂用电率。
厂用电率是发电厂运行的主要经济指标之一.11经常负荷—-每天都要经常连续运行使用的电动机；．12不经常负荷—-只在检修、事故或机炉起停期间使用的负荷；’’13连续负荷——每次连续运转2h以上的负荷；14短时负荷——每次仅运转10—120min的负荷; ：15断续负荷—-反复周期性地工作,其每一周期不超过10min的负荷。
《电力系统分析报告》基础知识点总结材料
电力系统分析基础稳态部分一一、填空题1、我国国家标准规定的额定电压有 3kV 、6kV、 10kV、 35kV 、110kV 、220kV 、330kV、 500kV 。
2、电能质量包含电压质量、频率质量、波形质量三方面。
3、无备用结线包括单回路放射式、干线式、链式网络。
4、有备用界结线包括双回路放射式、干线式、链式，环式、两端供电网络。
5、我国的六大电网：东北、华北、华中、华东、西南、西北。
6、电网中性点对地运行方式有：直接接地、不接地、经消弧线圈接地三种，其中直接接地为大接地电流系统。
7、我国110kV及以上的系统中性点直接接地，35kV及以下的系统中性点不接地。
二、简答题1、电力网络是指在电力系统中由变压器、电力线路等变换、输送、分配电能设备所组成的部分。
2、电力系统是指由发电机、各类变电所和输电线路以及电力用户组成的整体。
3、总装机容量是指电力系统中实际安装的发电机组额定有功功率的总和。
4、电能生产，输送，消费的特点：（1）电能与国民经济各个部门之间的关系都很密切（2）电能不能大量储存（3）生产，输送，消费电能各个环节所组成的统一整体不可分割（4）电能生产，输送，消费工况的改变十分迅速（5）对电能质量的要求颇为严格5、对电力系统运行的基本要求（1）保证可靠的持续供电（2）保证良好的电能质量（3）保证系统运行的经济性6、变压器额定电压的确定：变压器的一次侧额定电压应等于用电设备额定电压（直接和发电机相连的变压器一次侧额定电压应等于发电机的额定电压），二次侧额定电压应较线路额定电压高10%。
只有漏抗很小的、二次直接与用电设备相联的和电压特别高的变压器，其二次侧额定电压才可能较线路额定电压仅高5%。
7、所谓过补偿是指感性电流大于容性电流时的补偿方式，欠补偿正好相反，实践中，一般采用欠补偿。
二一、填空题1、按绝缘材料，电缆可分为纸绝缘、橡胶绝缘、塑料绝缘三种类型。
2、架空线路由导线、避雷线、杆塔、绝缘子和金具等构成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
额定电压：电力系统中的发电、输电、配电和用电设备都是按一定标准电压设计和制造的，在这以标准下运行，设备的技术性能和经济指标将达到最好，这一标准电压称之为额定电压。
2. 分裂导线：引致损失发生或者增加损失程度的条件。
3. 负荷：电力系统中用电设备所消耗的功率的总和。
4. 变压器的变比：三相电力系统计算中，变压器的变比指两侧绕组空载线电压的比值s。
5. 标幺值：电力系统计算中，阻抗、导纳、电压、电流及功率用相对值表示，并用于计算，这种运算形式称为标幺制。
一个物理量的标么值是指该物理量的实际值与所选基准值的比值。
6. 电压降落：网络元件的电压降落是指元件始末两端电压的相量差，是相量。
7. 电压偏移：线路始端或末端电压与线路额定电压的数值差，是标量。
8. 电压损耗：两点间电压绝对值之差，是标量。
9. 输电效率：线路末端输出的有功功率与线路始端输入的有功功率的比值，常用百分值表示。
10. 最大负荷利用小时数：如果负荷始终等于最大值Pmax，经过Tmax小时后所消耗的电能恰好等于全年的用电量，Tmax称之为最大负荷利用小时数。
11. 最大负荷损耗时间τ：如果线路中输送的的功率一直保持为最大负荷功率Smax，在τ小时内的能量损耗恰等于线路全年的实际电能损耗，则称τ为最大负荷损耗时间。
12. PQ节点：这类节点的有功功率和无功功率是给定的，节点电压的幅值和相位是待求量。
通常变电所都是这一类型的节点13. PV节点：这类节点的有功功率和电压幅值是给定的，节点的无功功率和电压的相位是待求量。
14. 平衡节点：它的电压幅值和相位已给定，而其有功功率和无功功率是待求量。
15. 耗量微增率：耗量特性曲线上某点切线的斜率，表示在该点的输入增量与输出增量之比。
16. 等耗量微增率准则：按耗量微增率相等的原则在各机组间分配负荷，可使消耗的一次能源最少。
17. 电源有功功率静态频率特性：发电机组的原动机机械功率与角速度或频率的关系。
18. 单位调节功率：发电机组有功功率特性曲线的斜率称为发电机的单位调节功率。
KG＝－ΔP/Δf19. 频率的一次调整：对于负荷变动幅度小，周期较短而引起的频率变化进行的调整称为频率的一次调整，采用发电机组上装设的调速系统完成.20. 频率的二次调整：对于负荷变动较大、周期较长引起的频率偏移进行调整。
采用发电机组上装设的调频系统完成。
21. 无差调节：无差调节是指负荷变动时，经过自动调速系统的调整作用，原动机的转速或频率能够恢复为初值的调节。
22. 有差调节：有差调节是指负荷变动时，经过自动调速系统的调整作用，原动机的转速或频率不能恢复为初值的调节。
23. 有功功率平衡：电源发出的有功功率应满足负荷所消耗的有功功率和传送电功率时在网络中损耗的有功功率之和。
电源所发出的有功功率应能随负荷、网络损耗的增减二相应调整变化，才可保证整个系统的有功功率平衡。
24. 无功功率平衡：电力系统无功功率平衡的基本要求是：系统中的无功电源可能发出的无功功率应该大于或至少等于负荷所需的无功功率和网络中的无功损耗之和。
25. 同步调相机：同步调相机相当于空载运行的同步电动机。
在过励磁运行时，它向系统供给感性无功功率起无功电源的作用；在欠励磁运行时，它从系统吸取感性无功功率起无功负荷作用。
26. 电压中枢点：指某些能反映系统电压水平的主要发电厂或变电所母线。
27. 逆调压：在大负荷时，线路的电压损耗也大，如果提高中枢点电压，就可以抵偿掉部分电压损耗，使负荷点的电压不致过低。
反之，在小负荷时，线路电压损耗也小，适当降低中枢点电压就可使负荷点电压不致过高。
这种在大负荷时升高电压，小负荷时降低电压的调压方式称为"逆调压"。
28. 顺调压：在大负荷时允许中枢点电压低一些，但不低于线路额定电压的102.5%；小负荷时允许其电压高一些，但不超过线路额定电压的107.5%。
29. 恒调压：逆调压和顺调压方式之间的调压方式是恒调压（常调压）。
即在任何负荷下，中枢点电压保持为大约恒定的数值，一般较线路额定电压高2%~5%。
30. 无限大功率电源：指的是电源外部有扰动发生时，仍能保持电压和频率恒定的电源。
31. 短路冲击电流：短路电流最大可能的瞬时值，以iim表示。
32. 短路电流的有效值：在短路过程中，任一时刻t的短路电流有效值是指以时刻t为中心的一个周期内瞬时电流的均方根值。
33. 短路容量：等于短路电流有效值与短路处的正常工作电压（一般用平均额定电压）的乘积。
34. 磁链守恒原则：电阻为零的超导体闭合回路中，具有维持交链此回路的总磁链不变的特性。
35. 无阻尼同步发电机机端短路时，定子短路电流中包含哪些电流分量？在dq0系统中它们被变换成什么电流分量？定子中有强制基频电流分量和自由基频分量，自由直流分量和二倍频率分量。
在dq0系统中，前者变换成强制直流和自由直流分量，后者变换成自由基频分量。
36. 强行励磁：强行励磁装置是自动励磁调节系统的一个组成部分，当发生短路或由于其他原因使机端电压显著下降时，强行励磁装置动作，使施于励磁绕组的电压增大，从而增大励磁电流以恢复机端电压。
37. 临界电抗：在临界电抗下发生短路时，机端电压刚好在暂态过程结束时恢复到额定值。
38. 起始次暂态电流：短路电流周期分量（基频分量）的初始有效值。
39. 计算电抗：归算到发电机额定容量的外接电抗的标幺值和发电机纵轴次暂态电抗的标幺值之和。
40. 节点阻抗矩阵：是节点导纳矩阵的逆矩阵。
41. 序阻抗：各序电流和各序电压之间的关系。
42. 简单不对称故障：简单故障是指电力系统的某处发生一种故障的情况，简单不对称故障包括单相接地短路、两相短路、两相短路接地、单相断开和两相断开等。
43. 复合序网：根据故障处各序量之间的关系，将各序网络在故障端口联接起来所构成的网络称为复合序网。
44. 横向故障电力系统的短路通常也称为横向故障。
它指的是在网络的节点f处出现了相与相之间或相与零电位点之间不正常接通的情况。
45. 静态稳定性：电力系统正常运行状态下，受到某种小干扰后，能够恢复到原来的运行状态的能力。
46. 暂态稳定性：电力系统正常运行状态下，突然受到某种大干扰后，能够过渡一个新的稳定运行状态或恢复到原来的运行状态的能力。
47. 简单电力系统：为一台同步发电机与无限大容量电源组成的系统。
48. 功角：发电机电动势Eq与受端电压U之间的相角差δ称之为功角。
49. 静态稳定极限：当功角90°时，电磁功率对功角的变化率等于零，是静态稳定的临界点，称为静态稳定极限。
50. 极限切除角：如果在某一切除角时，最大可能的减速面积与加速面积大小相等，则系统将处于稳定的极限情况，大于这个角度切除故障，系统将失去稳定。
这个角度称为极限切除角。
51. 极限切除时间：为了判断系统的暂态稳定性，还必须知道转子抵达极限切除角所用的时间，即所谓切除故障的极限允许时间。
52. 电气制动：在系统发生短路故障后，有控制地在加速的发电机端投入电阻负荷，则可以增加发电机的电磁功率，产生制动作用从而达到提高暂态稳定的目的。
这种做法称为电气制动。
53. 制动电阻：电气制动接入的电阻称为制动电阻。
1.电力系统运行的基本要求是什么?保证供电的可靠性、保证良好的电能质量、保证系统运行的经济性。
2. 电能质量是指的是什么？电压大小，波形质量，频率。
3. 什么是电力系统？由生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体称为电力系统。
4. 什么是电力网？电力系统中输送和分配电能的部分称为电力网，它包括升降压变压器和各种电压等级的输电线路。
5. 联合电力系统的优越性是什么？提高电力系统供电的可靠性，减少系统备用容量的比重，可采用高效率的大容量机组，可减少总负荷的峰值，可充分利用水电厂的水能资源。
6. 有备用电源接线的五种接线方式是什么？放射式，干线式、链式、环式和两端电源供电网。
7. 负荷的峰谷差指的是什么？指日负荷曲线的最大负荷与最小负荷之差。
8. 电力系统中性点的接地方式有哪些？分别适合哪些电压等级?直接接地，110kV,220kV,500kV；不接地，10kV；经消弧线圈接地，35kV 。
9. 弧线圈的作用是什么？发生单相故障，中性点电压作用在销弧线圈上，将产生感性电流，该电流与故障接地处的电容电流相抵消，减小接地点的电流，使接地电弧易于自行熄灭，提高供电的可靠性。
10. 中性点直接接地系统发生单相接地时，其故障相、非故障相的电压如何变化?故障相电压为零，非故障相的电压变化与零序与负序网对短路点的组合阻抗的比值K0=Z0Σ/Z2Σ有关，K0=1，非故障相电压不变，K0>1，非故障相电压上升，K0 < 1，非故障相电压下降。
11. 架空线路的导线换位有什么作用？当三相导线排列不对称时，各相导线所交链的磁链及各相等值电感便不相同，这将引起三相参数不对称，需要利用导线换为来使三相参数对称。
12. 采用分裂导线的目的是什么？减小电晕损耗和线路电抗。
13. 三相电力系统中基准值是如何选择的？选择视在功率和电压基值，算出电流和阻抗基值。
14. 标幺制有什么好处？易于比较电力系统各元件的特性及参数，能够简化计算公式，能在一定程度上简化计算工作。
15. 节点阻抗矩阵与电路中学过的回路阻抗矩阵有什么不同？节点阻抗矩阵是节点导纳矩阵的的逆矩阵，描述的是节点电压和节点注入电流之间的关系16. 线路的末端电压是否总是低于始端电压?为什么?不是。
线路等值电抗X消耗无功，线路对地等值电纳B发出无功。
轻载时电抗X消耗的无功很少，线路会发出无功，这时线路末端电压高于始端电压。
17. 什么是潮流计算的功率分点？功率由两个方向流入的节点。
18. 系统中有功功率不足，必定会造成什么结果？频率下降。
19. 备用容量按用途分，可分为哪几种?备用容量按其用途可分为负荷备用、事故备用、检修备用和国民经济备用，，可分为哪几种?20. 备用容量按其存在形式，可分为哪几种?可分为旋转备用（亦称热备用）和冷备用。
21. 频率下降，发电机进行一次调整，其有功功率将会如何调整？随频率的下降而增加。
22. 频率下降，负荷有功功率将会如何变化？随频率的下降而下降。
23. 系统中的调频电厂应具备哪些条件?足够的调整容量，较快的调整速度，调整范围内的经济性较好。
24. 有功负荷最优分配的目的是什么？在保证系统安全运行和电能质量合格的前提下，使发电设备在生产电能的过程中单位时间内所消耗的能源最少。
25. 系统中无功功率不足，会造成什么结果？电压下降。
26. 在系统无功不足的条件下，是否可以采用调整变压器分接头的办法来提高电压？为什么？不宜采用调整变压器分接头的办法来提高电压，因为当某一地区的电压由于变压器分接头的改变而升高后，该地区所需的无功功率也增大了，这就可能扩大系统的无功缺额，从而导致整个系统的电压水平更加下降。
