电子束的偏转
电子束的偏转电子束的偏转是指对电子束进行控制，使其沿着特定的轨迹运动。
在许多应用中，电子束的偏转是非常关键的，例如在电视机、电子显微镜、电子束刻蚀等领域，都需要对电子束进行精细的偏转控制。
电子束的偏转主要有两种方式：电场偏转和磁场偏转。
电场偏转是通过改变电场的方向和大小来控制电子束的方向和位置。
磁场偏转是通过改变磁场的方向和大小来控制电子束的方向和位置。
这两种方式都有各自的优点和限制，具体的选择取决于应用和具体的要求。
在电场偏转中，电子束通常是从电子枪中发射出来的。
电子枪是一个特殊的电子源，可以在强电场的作用下将电子加速到非常高的速度。
在发射之后，电子束会进入到一个电场或电场单元中，通过改变电场的方向和强度来控制电子束的运动。
如果在电子束的路径上放置了一个细丝或者凸轮等物体，电子束就会被阻挡或者偏转，从而实现控制。
在磁场偏转中，电子束通常是从电子枪中发射出来的。
与电场偏转不同，电子枪中会嵌入一个磁环，通过改变磁场的方向和大小来控制电子束的方向和位置。
通过调节磁场的大小和方向，可以使得电子束以曲线或螺旋状运动，从而实现偏转和精确控制。
除了电场偏转和磁场偏转外，还有一些其他的方法来控制电子束的位置和方向，例如使用电子光阑、透镜、磁透镜等。
这些方法有时会结合使用，以实现更加精确的控制和导航。
在应用中，电子束的偏转通常需要精细调整和校准。
这通常是通过控制电子束的位置和能量，以及调节偏转元件的参数来实现的。
一些先进的系统还会使用自动化软件和控制算法，以实现更加快速和精确的调整。
这些方法的成功采用，使得电子束技术在半导体制造、生物学研究和材料科学等领域得到了广泛的应用和发展。
电子束的偏转实验报告心得
电子束的偏转实验报告心得引言电子束的偏转实验是物理学中一项重要的实验，通过操控电磁场对电子束进行偏转，可以揭示电磁力对带电粒子产生的影响。
本次实验的目标是通过测量电子束在不同电磁场下的偏转情况，以验证洛伦兹力定律，并进一步探究电子的性质。
实验步骤1. 准备工作：调整实验仪器，确保电子枪发射出的电子束在无偏转状况下直线传播，调整电子束发射器的电压和电流。
2. 放置电磁铁：将电磁铁放置在电子束路径上，调整电磁铁的位置和电流，使电子束在经过电磁铁时发生偏转。
3. 记录实验数据：在不同电磁场强度下，测量电子束的偏转角度，并记录数据。
4. 分析数据：根据偏转角度和电磁场的相关参数，计算洛伦兹力，并进行数据处理和统计。
5. 结果与讨论：对实验结果进行分析和讨论，验证洛伦兹力定律，并探究电子的性质。
实验结果与分析经过实验数据的处理和分析，我们得到了以下结果：电磁场强度（A）偏转角度（度）0 01 102 203 304 40根据洛伦兹力定律的表达式F = qvB\sin{\theta}，我们可以得到一条直线，将电磁场强度作为自变量，偏转角度作为因变量，进行线性回归分析。
由于电子的电荷量已知，通过拟合直线的斜率，我们可以计算出电子的速度v。
在实验中，我们注意到电子束的偏转角度随着电磁场强度的增大而增大，这与洛伦兹力定律预测的结果一致。
通过线性回归分析，我们获得了斜率为10的直线，即电子的速度为10 m/s。
这一结果与理论值接近，验证了洛伦兹力定律的正确性。
通过实验，我们进一步深入了解了电子的性质。
电子作为带负电的基本粒子，在电磁场的作用下受到洛伦兹力的偏转。
实验结果也展示了电子具有一定的动量和质量，能够在外力的作用下发生偏转。
实验总结本次电子束的偏转实验通过调整电磁场强度来控制电子束的偏转情况，进一步验证了洛伦兹力的定律。
实验结果与理论预期相符，表明电磁场对带电粒子产生的力的性质得到了正确的描述。
通过本次实验，我们不仅巩固了洛伦兹力定律和电子性质的知识，还培养了实验操作能力和数据处理能力。
基础实验-19电子束偏转实验

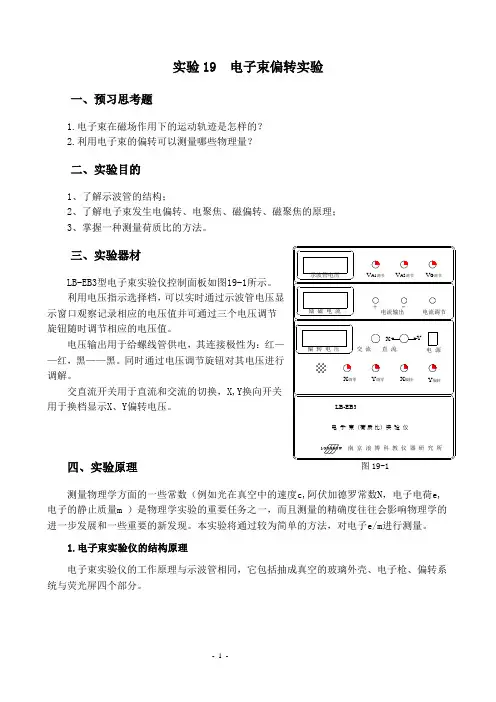

实验19 电子束偏转实验一、预习思考题1.电子束在磁场作用下的运动轨迹是怎样的？2.利用电子束的偏转可以测量哪些物理量？二、实验目的1、了解示波管的结构；2、了解电子束发生电偏转、电聚焦、磁偏转、磁聚焦的原理；3、掌握一种测量荷质比的方法。
三、实验器材LB-EB3型电子束实验仪控制面板如图19-1所示。
利用电压指示选择档，可以实时通过示波管电压显示窗口观察记录相应的电压值并可通过三个电压调节旋钮随时调节相应的电压值。
电压输出用于给螺线管供电，其连接极性为：红——红，黑——黑。
同时通过电压调节旋钮对其电压进行调解。
交直流开关用于直流和交流的切换，X,Y 换向开关用于换档显示X 、Y 偏转电压。
四、实验原理测量物理学方面的一些常数（例如光在真空中的速度c,阿伏加德罗常数N ，电子电荷e,电子的静止质量m ）是物理学实验的重要任务之一，而且测量的精确度往往会影响物理学的进一步发展和一些重要的新发现。
本实验将通过较为简单的方法，对电子e/m 进行测量。
1.电子束实验仪的结构原理电子束实验仪的工作原理与示波管相同，它包括抽成真空的玻璃外壳、电子枪、偏转系统与荧光屏四个部分。
电 源电流输出+-YXV G 调节电流调节V A2调节V A1调节示波管电压励 磁 电 流偏 转 电 压交 流Y 偏转Y 调零X 偏转X 调零直 流电 子 束（荷 质 比）实 验 仪南 京 浪 博 科 教 仪 器 研 究 所LB-EB3图19-1图19-2（1）电子枪电子枪的详细结构如图19-2所示。
电子源是阴极，它是一只金属圆柱筒，里面装有一根加热用的钨丝，两者之间用陶瓷套管绝缘。
当灯丝通电（6.3伏交流）被加热到一定温度时，将会在阴极材料表面空间逸出自由电子（热电子）。
与阴极同轴布置有四个圆筒的电极，它们是各自带有小圆孔的隔板。
电极G称为栅极，它的工作电位相对于阴极大约是5-20V的负电位，它产生一个电场是要把从阴极发射出的电子推回到阴极去，只有那些能量足以克服这一阻止电场作用的电子才能穿过控制栅极。

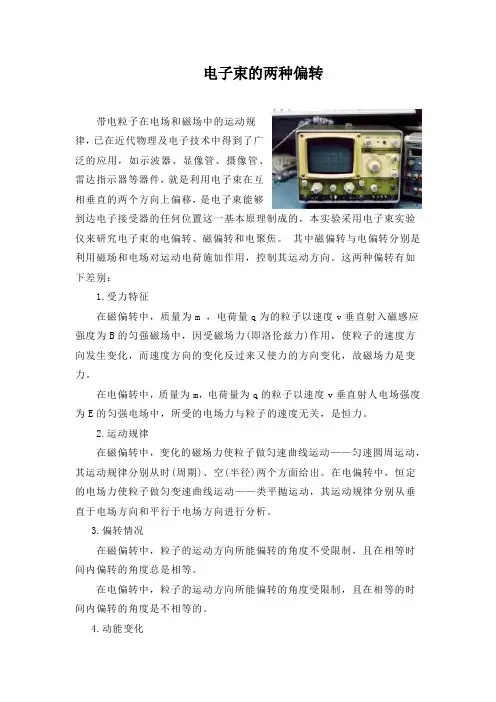

电子束的两种偏转
电子束的两种偏转
带电粒子在电场和磁场中的运动规
律，已在近代物理及电子技术中得到了广
泛的应用，如示波器、显像管、摄像管、
雷达指示器等器件，就是利用电子束在互
相垂直的两个方向上偏移，是电子束能够
到达电子接受器的任何位置这一基本原理制成的，本实验采用电子束实验仪来研究电子束的电偏转、磁偏转和电聚焦。
其中磁偏转与电偏转分别是利用磁场和电场对运动电荷施加作用，控制其运动方向。
这两种偏转有如下差别：
1.受力特征
在磁偏转中，质量为m ，电荷量q为的粒子以速度v垂直射入磁感应强度为B的匀强磁场中，因受磁场力(即洛伦兹力)作用，使粒子的速度方向发生变化，而速度方向的变化反过来又使力的方向变化，故磁场力是变力。
在电偏转中，质量为m，电荷量为q的粒子以速度v垂直射人电场强度为E的匀强电场中，所受的电场力与粒子的速度无关，是恒力。
2.运动规律
在磁偏转中，变化的磁场力使粒子做匀速曲线运动——匀速圆周运动，其运动规律分别从时(周期)、空(半径)两个方面给出。
在电偏转中，恒定的电场力使粒子做匀变速曲线运动——类平抛运动，其运动规律分别从垂直于电场方向和平行于电场方向进行分析。
3.偏转情况
在磁偏转中，粒子的运动方向所能偏转的角度不受限制，且在相等时间内偏转的角度总是相等。
在电偏转中，粒子的运动方向所能偏转的角度受限制，且在相等的时间内偏转的角度是不相等的。
4.动能变化
在磁偏转中，由于磁场力始终与粒子的运动方向垂直，所以，粒子动能的大小保持不变。
在电偏转中，由于电场力与粒子运动方向之间的夹角越来越小，粒子的动能将不断增大，且增大得越来越快。
电子束的电偏转、磁偏转研究
电子束的电偏转、磁偏转研究
电子束是指由一定能量的电子组成的束流，可以用于许多领域的应用，如电子显微镜、电子束加工等。
电子束的运动轨迹可以通过电磁场的作用进行调控，其中最常用的调控方
法是电偏转和磁偏转。
本文将主要介绍电子束的电偏转和磁偏转的原理和应用。
电子束的电偏转是指通过对电子束施加电场，从而使电子束发生偏转的现象。
电偏转
的原理是库仑力，即正电荷和负电荷之间的相互作用力。
当电子束与电场相互作用时，电
子受到电场的作用力，其运动轨迹随之发生弯曲。
电子束的电偏转主要应用于电子显微镜中的扫描电子显微镜（SEM）。
在SEM中，电子束的扫描轨迹可以通过电偏转磁偏转的切换来实现。
当需要改变电子束的扫描轨迹时，可
以通过控制扫描互感器的信号，使电子束在X轴和Y轴方向上进行不同的偏转。
此外，电
子束的聚焦方式和衍射模式也可以通过电偏转进行控制。
电子束的电偏转和磁偏转可以进行组合，通过综合运用两种偏转方式可以实现更加精
确的控制。
在SEM中，电子束的扫描轨迹可以通过电偏转和磁偏转组合的方式进行调整，
从而实现更加复杂的成像和分析。
在电子束刻蚀中，电子束的定位和偏转也可以通过电磁
偏转组合的方式进行控制，可以实现更加精确和高效的刻蚀效果。
总之，电子束的电偏转和磁偏转是电子束实现定位、聚焦和偏转的重要手段。
电偏转
和磁偏转的组合运用可以实现更加精确的控制，为电子显微镜、电子束加工等领域的应用
提供了强有力的支持。
随着电子束技术的不断发展，电偏转和磁偏转的应用前景也将越来
越广阔。
实验二十四电子束的偏转
实验二十四 电子束的偏转示波器中用来显示电信号波形的示波管和电视机、摄像机里显示图像的显像管、摄像管都属于电子束线管，虽然它们的型号和结构不完全相同，但都有产生电子束的系统和电子加速系统，为了使电子束在荧光屏上清晰的成像，还要设聚焦、偏转和强度控制系统。
对电子束的聚焦和偏转，可以利用电极形成的静电场实现，也可以用电流形成的恒磁场实现。
前者称为电聚焦或电偏转。
随着科技的发展，利用静电场或恒磁场使电子束偏转、聚焦的原理和方法还被广泛地用于扫描电子显微镜、回旋加速器、质谱仪等许多仪器设备的研制之中。
本实验在了解电子束线管的结构基础上，先讨论电子束的偏转特性及其测量方法。
【目的】1.了解示波管结构和原理。
2.研究带电粒子在电场和磁场中偏转的规律。
3.测试示波管的电偏灵敏度和磁偏灵敏度与加速电压的关系。
【原理】示波管的基本结构主要由以下4个部分组成 （1）示波管示波管的构造如图4-43所示。
当加热电流通过灯丝时，阴极K 被加热并发射电子，栅极G 加上相对于阴极为负的电压，调节栅极电压的大小，可以控制阴极发射电子的多少，即控制光点的亮度。
第一阳极A １相对于阴极K 有很高的电压（约1 500V ）用以加速电子；第二阳极A ２与第一阳极A １之间构成聚焦电场，使发散的电子束在聚焦电的作用下汇聚起来，打在荧光屏上发出荧光。
X 、Y 偏转板是2对分别平行且相互垂直的属极，在平行板上加不同的电压控制荧光屏上的光点的位置。
光点移动距离的大小与加在偏转板上的电压成正比。
(2)扫描电压发生器扫描电压发生器是产生扫描电压的装置。
示波器通常是要观察轴输入的周期性信号电压的波形。
如果只把被测信号（如正弦电压）加在Y 偏转板上，而亮线。
要在荧光屏上显示出正弦电压的波形，就必须使亮点在Y 轴上的运动沿X 方向展开。
为此必须在X 偏转板上加一周期性随时间线性变化的电压，这种电压称为扫描电压。
这样荧光屏上光点在作竖直运动的同时还要作自左向右的匀速运动。
电子束偏转实验
电子束偏转实验导言电子束偏转实验是物理学中的一项基础实验，旨在研究电子在磁场中的运动规律和电磁力的作用。
电子束偏转实验被广泛应用于电子学、粒子物理学、电磁学和各种仪器中，对于理解和应用电子技术和磁场技术有着重要的意义。
本文将详细介绍电子束偏转实验的相关定律、实验准备、实验过程，以及实验的应用和其他专业性角度。
一、相关定律1. 洛伦兹力定律洛伦兹力定律是描述带电粒子在磁场中受力情况的重要定律。
它指出一个带电粒子在磁场中所受的洛伦兹力的大小与粒子的电荷量、速度以及磁场的强度和方向有关。
洛伦兹力的方向垂直于带电粒子的速度方向和磁场的方向，符合右手定则。
2. 勒让德L动力学方程勒让德L动力学方程是描述电子在磁场中偏转运动的方程。
它基于能量守恒原理和动量守恒原理，将洛伦兹力的作用带入到粒子的动力学方程中，从而得到了描述粒子在磁场中运动的方程。
二、实验准备1. 实验仪器电子束偏转实验通常需要使用下列仪器：电子火花管、电源、磁场系统、测量仪器（例如数字示波器、电流表、电压表等）。
2. 实验材料进行电子束偏转实验时，需要使用一定数量的电子束和适当的磁场强度，通常使用金属或合金的薄膜来产生电子束。
三、实验过程1. 实验搭建首先，搭建好实验装置。
将电子火花管放置在稳定的支架上，并通过电源给电子火花管提供电压。
在电子火花管周围设置磁场系统，调整磁场强度和方向，以使得电子束在磁场中偏转。
2. 实验测试接下来，通过控制电子火花管的电压和磁场系统的参数，进行实验测试。
可以通过改变电子火花管的电压来改变电子束的速度，通过改变磁场强度和方向来观察电子束的偏转情况。
3. 数据记录与分析在实验过程中，需要记录实验参数和观察结果。
可以使用测量仪器来测量电子束的速度、偏转角度、磁场强度等数据。
通过对数据的分析和处理，可以得到电子在磁场中的运动规律，并验证相关定律。
四、实验应用和其他专业性角度1. 应用电子束偏转实验在电子学和粒子物理学中有着广泛的应用。
电子束的偏转
电子束的偏转【实验目的】1、了解电子束线管的结构和偏转原理。
2、研究带电粒子在电场和磁场中的偏转规律。
【实验仪器】DS-III 型 电子束实验仪、 DX-III 型电子束示波器综合实验仪【实验原理】1、电子束的电偏转（电场偏转）在平行板间加电压U ，当板间距d 远小于板长l 时，我们可以认为l 内有均匀电场U E d=， l 外0E =。
电子在场中做类平抛运动且满足：2212eEz y mv =电子离开电场后做匀速直线运动，偏转角满足：2z ldy eEltg dzmvθ===假设加速电压为a U ，则有212a mv eU =， 与上式联立即可得： 2a Utg l U dθ=取偏转板到荧光屏距离L 远大于偏转板自身长度l ，当偏转角比较小时有： D tg Lθ=于是偏转距离为： 2a UlLD U d=， 偏转灵敏度为： 2a D lL U U d δ==电。
电场偏转的特点是：在加速电压一定时，电子束线的偏转距离与偏转电压成正比；在偏转电压一定时，与加速电压成反比。
2、电子束的磁偏转（磁场偏转）在垂直于z 的x 方向上放置两个螺线管，通加电流I 。
当两个螺线管端面间距远小于其直径时，可以认为端面间形成均匀磁场0121(cos cos )2B nI kI μθθ=-=，其中k 为比例系数，与螺线管的半径、匝数有关。
在l 外0B =。
电子在磁场内做半径为R 的圆周运动：2mv evB R=。
电子离开磁场后做匀速直线运动：sin D l tg L R θθ=≈=。
联立上述两式得偏转距离： eBlD L mv= 。
又知：v =代入上式得：D BlL== 。
磁偏转灵敏度：D klLI δ==磁。
磁场偏转的特点是：在加速电压一定时，电子束线的偏转距离与偏转电流成正比；在偏转电流一定时，与加速电压的平方根成反比．【实验内容】1、验证电场偏转的特点。
2、验证磁场偏转的特点。
【数据记录与处理】 （重复测量三次）电偏特性：加速电压____a U V =x 轴偏转规律 （注意要去除电表误差）y 轴偏转规律（注意要去除电表误差）磁偏特性：加速电压____U V =（注意要去除电表误差）电偏特性：加速电压____a U V =x轴偏转规律 （注意要去除电表误差）y 轴偏转规律（注意要去除电表误差）磁偏特性：加速电压____U V =（注意要去除电表误差）电偏特性：加速电压____a U V =x 轴偏转规律 （注意要去除电表误差）y 轴偏转规律（注意要去除电表误差）磁偏特性：加速电压____U V =（注意要去除电表误差）取偏转距离D 为纵轴，偏转电压(电流)为横轴，作图并归纳出实验结论．【注意事项】1、各个阳极电压很高，在观察仪器各部分及测量时，要注意安全。
电子行业电子束的偏转
电子行业电子束的偏转1. 引言在电子行业中，电子束的偏转是一项重要的技术，广泛应用于电子显示器、电视以及其他各种电子设备中。
电子束的偏转可以实现对电子束的精确控制，从而实现图像的显示和传输。
本文将介绍电子行业中电子束的偏转原理、应用以及相关技术。
电子束的偏转是通过电磁力的作用在电子束轨迹上施加力，使电子束发生偏转。
在电子行业中，常用的偏转方法包括电偏转和磁偏转。
•电偏转：通过在电子束轨迹上施加电场，利用电场力使电子束发生偏转。
电偏转常用于CRT显示器等设备中。
•磁偏转：通过在电子束轨迹上施加磁场，利用洛伦兹力使电子束发生偏转。
磁偏转常用于LCD显示器等设备中。
电子束的偏转在电子行业中有着广泛的应用。
以下是几个常见的应用领域：3.1 电子显示器电子束的偏转在电子显示器中是至关重要的。
CRT显示器通过电子束的电偏转和磁偏转实现对像素点的控制，从而显示出图像。
LCD显示器则通过电子束的磁偏转实现对像素点的控制，实现图像的显示。
3.2 电视电子束的偏转也在电视中被广泛应用。
电视使用电子束的电偏转和磁偏转来控制像素点的显示，从而实现图像的传输和显示。
3.3 雷达雷达是一种使用电子束来探测和测量目标的设备。
电子束的偏转可以实现对目标的扫描和跟踪，从而实现雷达的功能。
3.4 医疗设备在医疗设备中，电子束的偏转被用于放射性治疗和影像诊断。
通过控制电子束的偏转，可以精确地照射治疗区域或者获取高质量的影像。
4. 电子束的偏转技术电子束的偏转技术是实现电子束偏转的关键。
下面将介绍几种常见的电子束偏转技术。
4.1 磁聚焦磁聚焦是一种通过控制磁场强度和形状来聚焦电子束的技术。
通过合理设计磁场，可以使电子束在光学系统中保持相对稳定的直径，从而实现对电子束的有效控制。
4.2 线圈偏转线圈偏转是通过在电子束轨迹周围布置线圈，通过电流的控制来产生磁场，从而实现对电子束的偏转。
线圈偏转可以实现对电子束的精确控制，并且具有较高的稳定性。
电子束的偏转实验报告
电子束的偏转实验报告篇一：电子束偏转实验报告篇一：电子束的偏转实验报告实验题目：电子束线的偏转实验目的1. 研究带电粒子在电场和磁场中偏转的规律；2. 了解电子束管的结构和原理。
仪器和用具实验原理1．电子束在电场中的偏转假定由阴极发射出的电子其平均初速近似为零，在阳极电压作用下，沿z方向作加速运动，则其最后速度vz可根据功能原理求出来，即eua?移项后得到 vz?212mvz 22eua（） me式中ua为加速阳极相对于阴极的电势，为电子的电荷与质量之比（简称比荷，又称荷 m质比）．如果在垂直于z轴的y方向上设置一个匀强电场，那么以vz速度飞行的电子将在y方向上发生偏转，如图所示．若偏转电场由一个平行板电容器构成，板间距离为d，极间电势差为u，则电子在电容器中所受到的偏转力为fy?ee?eu（） d??根据牛顿定律 fy?m?y??因此 ?yeudeu（） md即电子在电容器的y方向上作匀加速运动，而在z方向上作匀速运动，电子横越电容器的时间为 t?l（） vz当电子飞出电容器后，由于受到的合外力近似为零，于是电子几乎作匀速直线运动，一直打到荧光屏上，如图里的f点．整理以上各式可得到电子偏离z轴的距离n?keu（） uall?l?1 2d?2l?式中ke?是一个与偏转系统的几何尺寸有关的常量．所以电场偏转的特点是：电子束线偏离z轴（即荧光屏中心）的距离与偏转板两端的电压成正比，与加速极的加速电压成反比．2．电子束在磁场中的偏转如果在垂直于z轴的x方向上设置一个由亥姆霍兹线圈所产生的恒定均匀磁场，那么以速度vz飞越的电子在y方向上也将发生偏转，如图所示．假定使电子偏转的磁场在l范围内均匀分布，则电子受到的洛伦兹力大小不变，方向与速度垂直，因而电子作匀速圆周运动，洛伦兹力就是向心力，所以电子旋转的半径r?mvz（） eb当电子飞到a点时将沿着切线方向飞出，直射荧光屏，由于磁场由亥姆霍兹线圈产生，因此磁场强度b?ki （）式中k是与线圈半径等有关的常量，i为通过线圈的电流值．将（）、（）式代人（）式，再根据图的几何关系加以整理和化简，可得到电于偏离z轴的距离n?kmi（） allk?l?e1? ??2?2l?m式中km?也是一个与偏转系统几何尺寸有关的常量．所以磁场偏转的特点是：电子束的偏转距离与加速电压的平方根成反比，与偏转电流成正比．1 2 3 22电子管内部线路图实验内容1、研究和验证示波管中电场偏转的规律。
电子束的电偏转和磁偏转
张冉冉 2011021606电子束的电偏转和磁偏转● 实验目的：1.掌握电子束在外加电场和磁场作用下的偏转的原理和方式。
2.观察电子束的电偏转和磁偏转现象，测定电偏转灵敏度、磁偏转灵敏度、截止栅偏压。
● 实验原理： 1． 电偏转的观测电子束电偏转原理图如图（1）所示。
当加速后的电子以速度V 沿X 方向进入电场时，将受到电场力作用，作加速运动，电子穿出磁场后，则做匀速直线运动，最后打在荧光屏上。
其电偏转的距离D 与偏转电压V ，加速电压A V及示波管结构有关。
图（1）电子束电偏转原理为了反应电偏转的灵敏程度，定义 e D Vδ=(1)e δ称为电偏转灵敏度，用mm/V 为单位。
e δ越大，电偏转的灵敏度越高。
实验中D 从荧光屏上读出，记下V ，就可验证D 与V 的线性关系。
2.磁偏转原理电子束磁偏转原理如图（2）所示。
当加速后的电子以速度V 沿X 方向垂直射入磁场时，将会受到洛伦磁力作用，在均匀磁场B 内作匀速圆周运动，电子穿出磁场后，则做匀速直线运动，最后打在荧光屏上。
为了反映磁偏转的灵敏程度，定义m S lI δ= (2)m δ称为磁偏转灵敏，用mm/A 为单位。
m δ越大，表示磁偏转系统灵敏度越高。
实验中S 从荧屏上读出，测出I ，就可验证S 与I 的线性关系。
3.截止栅偏压原理示波管的电子束流通常通过调节负栅压GK U 来控制的，调节GK U 即调节“辉度调节”电位器，可调节荧光屏上光点的辉度。
GK U 是一个负电压，通常在-35~45之间。
负栅压越大，电子束电流越小，光点的辉度越暗。
使电子束流截止的负栅压0G K U 称为截止栅偏压。
图2磁偏转原●实验仪器：TH-EB型电子束实验仪，示波管组件，0~30V可调直流电源，多用表●实验步骤：1.准备工作。
2.电偏转灵敏度的测定。
3.磁偏转灵敏度的测定。
4.测定截止栅偏压。
●数据记录及实验数据处理：1．电偏转（800v=伏）A垂直电偏转灵敏度D-V曲线：电偏转（1000V=伏）A垂直电偏转：2. 2.磁偏转（800v=伏）磁场励磁线圈电阻R=210欧姆A磁偏转（1000v=伏）A注：偏移量D或S等于加电压时的光点坐标与0伏电压的光点坐标的差值。
实验二十四电子束的偏转
实验(shíyàn)二十四 电子束的偏转(pi ānzhu ǎn)示波器中用来显示电信号波形的示波管和电视机、摄像机里显示图像的显像管、摄像管都属于电子束线管，虽然它们的型号和结构不完全相同，但都有产生电子束的系统和电子加速系统，为了使电子束在荧光屏上清晰的成像，还要设聚焦、偏转和强度控制系统。
对电子束的聚焦和偏转，可以利用电极形成的静电场实现，也可以用电流形成的恒磁场实现。
前者称为(ch ēn ɡ w éi)电聚焦或电偏转。
随着科技的开展(k āizh ǎn)，利用静电场或恒磁场使电子束偏转、聚焦的原理和方法还被广泛(gu ǎngf àn)地用于扫描电子显微镜、盘旋加速器、质谱仪等许多仪器设备的研制之中。
本实验在了解电子束线管的结构根底上，先讨论电子束的偏转特性及其测量方法。
【目的】1.了解示波管结构和原理。
2.研究带电粒子在电场和磁场中偏转的规律。
3.测试示波管的电偏灵敏度和磁偏灵敏度与加速电压的关系。
【原理】示波管的根本结构主要由以下4个局部组成 〔1〕示波管示波管的构造如图4-43所示。
当加热电流通过灯丝时，阴极K 被加热并发射电子，栅极G 加上相对于阴极为负的电压，调节栅极电压的大小，可以控制阴极发射电子的多少，即控制光点的亮度。
第一阳极A １相对于阴极K 有很高的电压〔约1 500V 〕用以加速电子；第二阳极 A ２与第一阳极A １之间构成聚焦电场，使发散的电子束在聚焦电的作用下会聚起来，打在荧光屏上发出荧光。
X 、Y 偏转板是2对分别平行且相互垂直的属极，在平行板上加不同的电压控制荧光屏上的光点的位置。
光点移动距离的大小与加在偏转板上的电压成正比。
(2)扫描电压发生器扫描电压发生器是产生扫描电压的装置。
示波器通常是要观察轴输入的周期性信号电压的波形。
如果只把被测信号〔如正弦电压〕加在Y 偏转板上，而亮线。
要在荧光屏上显示出正弦电压的波形，就必须使亮点在Y 轴上的运动沿X 方向展开。
电子束电偏转实验小结电子束的偏转实验报告
电子束电偏转实验小结电子束的偏转实验报告篇一：电子束偏转实验报告篇一：电子束的偏转实验报告实验题目：电子束线的偏转实验目的1.研究带电粒子在电场和磁场中偏转的规律；2.了解电子束管的结构和原理。
仪器和用具实验原理1.电子束在电场中的偏转假定由阴极发射出的电子其平均初速近似为零，在阳极电压作用下，沿Z方向作加速运动，则其最后速度VZ可根据功能原理求出来，即euQ?移项后得到vz?212mvz 22euaA.电偏转的观测由图1、2、3、5可以清楚得看出，当阳极电压Uz不变时，偏转电压随偏转量的增大线性变化。
第4张图可以看出，我测量的第五组数据是有问题的。
所以，我就放弃了第五组数据，作出了图5。
然后我分析b 了一下不同阳极电压下偏转电压随偏转量变化快慢。
显然，斜率即电偏转灵敏度，分别为：0. 105,0. 0915, 0.082, 0. 0753,斜率是随着阳极电压的增大而减小的。
为了清晰明了，我把两者的关系用图表示出来上图说明阳极电压与图1,2,3,5的电偏转灵敏度之间几乎是成线性变化的。
阳极电压的增大导致了初速度的增加，而初速度越大偏转就越难，因而偏转灵敏度越小。
偏转距离De和偏转电压Ud是成线性变化的。
至于De与阳极电压Uz的关系，根据图1,2,3,5中的公式，可以知道，当偏转电压Ud 为10V 时,Dz 分别为：1.025, 0.912, 0. 785, 0. 744,所以根据下图可知：当偏转电压相同时，随着阳极电压的增大，偏转量增减少。
B磁偏转的观测图6,7,8是磁偏转观测部分的图。
这三张图说明了，偏转电流与偏转量是成一次函数关系变化的。
下图表示的是图6,7,8的斜率即磁偏转灵敏度与阳极电压的关系：显然，三个数据几乎是在一条直线上，所以磁偏灵敏度是和阳极电压成线性的。
并且随着阳极电压的增大磁偏灵敏度减小。
阳极电压增大导致电子速度的增大，电子就越不容易被偏转。
当Uz不变时，Dm随着偏转电流I的增大而增大；当I不变时，Dm随着Uz的变大而减小，如图：（取I为100血\为基点）C电聚焦的观测由于聚焦是一种直观的感受，所以何时真正地聚焦了就属于自己的感觉了。
5第二节 显象管中电子束的偏转
第二节显象管中电子束的偏转一、作用原理显象管电子束采用磁偏转方式，由两对偏转线圈在管颈中形成偏转磁能，如图所示，在电子枪中水平磁场电子束垂直偏转，称垂直（场）偏转、垂直磁场引起水平偏转，称水平（行）偏转。
1．电子束在显象管内的运动如图5-5所示，运动电子穿过偏转线圈磁场时受到洛仑兹力的作用，根据该力的大小，方向按左手定则，故使电子束产生圆周运动，圆周运动的向心力为，求出该圆的半径r。
如图示在偏转范围内作一段圆弧运动后，离开偏转区时沿切线方向等速直线前进，轰击荧光屏。
2．偏转距离和偏转灵敏度：1）偏转中心：如图5-5所示，CB直线的延长线和管轴的交点M称为电子束的偏转中心。
2）偏转距离：指电子束在荧光屏面上相对于屏中心的瞬时距离D，；当偏转角很小时，。
3）偏转灵敏度：指单位磁场强度在屏上产生的偏转距离，它定义为D与偏转磁场强度H之比。
记为，它是偏转系统的重要参数。
二、光栅枕形失真及其校正1．光栅枕形失真电子束的偏转中心与荧光屏中心的距离称为偏转半径。
由于荧光屏的曲率半径很大时，大于电子束的偏转半径，故而会产生枕形失真。
由上式可见，当偏转角在画面边角处较大，不满足，则D与H不成线性关系，出现了实际的偏转距离与线性偏转距离的差值，称为偏转误差。
，图5-6上画出相对偏转误差。
可见当空间分布均匀、随时间线性变化的磁场使扫描光栅出现所谓的枕形失真规律，会出现偏转角增大时，偏转距离偏离线性增大越多。
水平与垂直的综合结果如图7－11。
而且偏转角越大，失真越严重。
2．枕形失真的校正1）失真的规律分析观察枕形失真的规律包括两个方面：一方面是水平方向在一场内各扫描线长短不一，画面上部和下部水平扫描线长而中部较短；另一方面一场内各扫描线从左到右高度（垂直距离）不一致，左右边高度垂直距离大而中间垂直距离小。
2）失真的校正对于前一种变形，可用改变一场内行扫描电流幅度进行校正即使一场内各行的扫描电流幅度开始和结束时减小些、中间增大些，即用场频抛物波来调制行扫描电流的幅度。
电子束的偏转
参考答案答案1：答案2：答案3：答案4：正确答案为:你做的答案为：1答案1：限制通过小孔的电子数量；产生自由电子；使电子沿轴线加速；使电子束侧面偏转。
答案2：产生自由电子；限制通过小孔的电子数量；使电子沿轴线加速；使电子束侧面偏转。
答案3：产生自由电子；限制通过小孔的电子数量；使电子束侧面偏转；使电子沿轴线加速。
答案4：限制通过小孔的电子数量；产生自由电子；使电子束侧面偏转；使电子沿轴线加速。
正确答案为:你做的答案为：3答案1：正比；反比答案2：反比；正比答案3：正比；正比答案4：反比；反比正确答案为:你做的答案为：3答案1：V4>V3>V1>V2答案2：V3>V4>V2>V1答案3：V4>V3>V2>V1答案4：V3>V4>V1>V2正确答案为:你做的答案为：4〔电偏转、电聚焦〕在以下各电压中，与电子从电子枪口出射速度相关的有_______答案1：聚焦电压V1答案2：加速电压V2答案3：栅压V G答案4：偏转电压V dx、V dy正确答案为:你做的答案为：3参考答案答案1：限制通过小孔的电子数量；产生自由电子；使电子沿轴线加速；使电子束侧面偏转。
答案2：产生自由电子；限制通过小孔的电子数量；使电子沿轴线加速；使电子束侧面偏转。
答案3：产生自由电子；限制通过小孔的电子数量；使电子束侧面偏转；使电子沿轴线加速。
答案4：限制通过小孔的电子数量；产生自由电子；使电子束侧面偏转；使电子沿轴线加速。
正确答案为:你做的答案为：2〔电偏转、电聚焦〕栅压电压的尽对值越大，荧光屏的亮度越_____；加速电压越大，荧光屏的亮度越_____。
答案1：暗；暗答案2：暗；亮答案3：亮；暗答案4：亮；亮正确答案为:你做的答案为：2答案1：是；U dy／ed答案2：否；U dy／ed答案3：是；eU dy／d答案4：否；eU dy／d正确答案为:你做的答案为：3答案1：靠拢轴线；离开轴线；长。
15电子束的偏转
实验十五 电子束的偏转实验目的1．研究带电粒子在电场和磁场中的偏转规律． 2．了解电子束线管的结构和偏转原理． 仪器与用具EBe-1型电子束实验仪，万用电表、直流电源等．实验原理本实验是用电子束测试仪的电子束线管来观测电子束偏转规律的．电子束线管常见的有示波管和显像管两种．示波管已在示波器实验中作了介绍；显像管的结构与示波管基本相同，其不同之处是显像管中电子束线采用磁偏，由于磁偏比电偏有效得多．因此，显像管屏宽阔而管身短小．电子束线管工作时，阴极K 发射出的电子其平均初速度很小，可以认为是零．而在阳极电压的作用下，电子被加速．设加速阳极对阴极的电位是AK U ，由动能定理可知，电子进入偏转的速度Z V 满足下列关系式：221ZAKmV eU=(15—1)m eUV AKZ 2=(15—2) 1．电子束的电偏被加速后的电子按图15-1的方式进入平行极板之间的均匀电场，电子垂直入射后，在电场内受到向上的电场力Ee(忽略重力的作用)，则电子在场内作加速运动，其加速度md eUm eEa YY==，YYU 是偏转板间的电压，也就是偏转电压，在场中飞行的时间ZV l t =．电子从B 飞出电场后，由于受到的合外力近似零， 图15—1于是电子几乎作匀速直线运动，一直打到荧光屏上的P 点，偏离X 轴的距离AKYY EUU K D = (15—3)其中)21(2L l d LlK E +=，是一个与偏转系统的几何尺寸有关的常数，可见，电场偏转的特点是：电子束线偏离X 轴(荧光屏中心)的距离，在加速电压一定时，与偏转板两端的电压成正比；在偏转电压一定时，与加速电压成反比．2．电子束的磁偏 当加速后的电子按图15-2的方式进入由亥姆霍兹线圈产生的均匀磁场时，该磁场的磁感应强度B=KI(K 是与线圈半径有关的常数，I 是线圈中的电流强度)，电子垂直进入磁场后作匀速圆周运动，旋转半径是 eBmV R Z =(15-4)电子到达C 点时将沿切线方向飞出，作匀速直线运动，直射到荧光屏P 点上，当L R >>，θ很小，Rl tg ≈≈≈θθθsin ，而22222222sin2cos 1Rl≈⎪⎭⎫ ⎝⎛≈=-θθθ，偏转距离R lR lL a Ltg D 22+=+=θ (15-5) 将(15-4)式代入上式得ZmV eKIlLl D )2(2+= (15-6) 联立(15-1)和(15-6)解得AKMUI K D = (15-7)式中M K ，也是一个与偏转系统几何尺寸有关的常数．所以磁场偏转的特点是：电子束线的偏转距离，在加速电压一定时与偏转电流成正比；在偏转电流一定时，与加速电压的平方根成反比． 实验内容本实验是用EBe-1型电子束实验仪进行实验，先阅读实验室提供的仪器使用说明，仔细观察仪器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
参考答案
答案1：
答案2：
答案3：
答案4：
正确答案为:4
你做的答案为：1
答案1：限制通过小孔的电子数量；产生自由电子；使电子沿轴线加速；使电子束侧面偏转。
答案2：产生自由电子；限制通过小孔的电子数量；使电子沿轴线加速；使电子束侧面偏转。
答案3：产生自由电子；限制通过小孔的电子数量；使电子束侧面偏转；使电子沿轴线加速。
答案4：限制通过小孔的电子数量；产生自由电子；使电子束侧面偏转；使电子沿轴线加速。
正确答案为:2
你做的答案为：3
答案1：
正比；反比
答案2：
反比；正比
答案3：正比；正比
答案4：反比；反比
正确答案为:2
你做的答案为：3
答案1：V4> V3> V1> V2
答案2： V3> V4> V2> V1
答案3： V4> V3> V2> V1
答案4：V3> V4> V1> V2
正确答案为:1
你做的答案为：4 （电偏转、电聚焦）在下列各电压中，与电子从电子枪口出射速度相关的有_______
答案1：
聚焦电压V1
答案2：加速电压V2
答案3：栅压V G
答案4：偏转电压V dx、V dy
正确答案为:2
你做的答案为：3
参考答案
答案1：限制通过小孔的电子数量；产生自由电子；使电子沿轴线加速；使电子束侧面偏转。
答案2：产生自由电子；限制通过小孔的电子数量；使电子沿轴线加速；使电子束侧面偏转。
答案3：产生自由电子；限制通过小孔的电子数量；使电子束侧面偏转；使电子沿轴线加速。
答案4：限制通过小孔的电子数量；产生自由电子；使电子束侧面偏转；使电子沿轴线加速。
2
正确答案为:
你做的答案为：2 （电偏转、电聚焦）栅压电压的绝对值越大，荧光屏的亮度越_____；加速电压越大，荧光屏的亮度越_____。
答案1：暗；暗
答案2：暗；亮
答案3：亮；暗
答案4：亮；亮
2
正确答案为:
你做的答案为： 2
答案1：是；U dy／ed
答案2：否；U dy／ed
答案3：是；eU dy／d
答案4：否；eU dy／d
4
正确答案为:
你做的答案为： 3
答案1：靠拢轴线；离开轴线；长。
答案2：靠拢轴线；离开轴线；短。
答案3：离开轴线；靠拢轴线；短
答案4：离开轴线；靠拢轴线；长。
1
正确答案为:
你做的答案为： 1
答案1：V4> V3> V1> V2
答案2：V3> V4> V2> V1
答案3：V4> V3> V2> V1
答案4：V3> V4> V1> V2
1
正确答案为:
你做的答案为：1
参考答案
答案1：
答案2：
答案3：
答案4：
正确答案为:4
你做的答案为： 2
答案1：
答案2：
答案3：
答案4：
正确答案为:3
你做的答案为： 3
答案1：是；U dy／ed
答案2：否；U dy／ed
答案3：是；eU dy／d
答案4：否；eU dy／d
正确答案为:4
你做的答案为： 3
答案1：v> v′；f r> f r′
答案2：v< v′；f r> f r′
答案3：v> v′；f r= f r′
答案4：v< v′；f r= f r′
正确答案为:4
你做的答案为：4 （电偏转、电聚焦）栅压电压的绝对值越大，荧光屏的亮度越_____；加速电压越大，荧光屏的亮度越_____。
答案1：暗；暗
答案2：暗；亮
答案3：亮；暗
答案4：亮；亮
正确答案为:2
你做的答案为：3
参考答案
答案1：v> v′；f r> f r′
答案2：v< v′；f r> f r′
答案3：v> v′；f r= f r′
答案4：v< v′；f r= f r′
正确答案为:4
你做的答案为： 4
答案1：靠拢轴线；离开轴线；长。
答案2：靠拢轴线；离开轴线；短。
答案3：离开轴线；靠拢轴线；短
答案4：离开轴线；靠拢轴线；长。
正确答案为:1
你做的答案为：4 （电偏转、电聚焦）在下列各电压中，与电子从电子枪口出射速度相关的有_______
答案1：
聚焦电压V1
答案2：加速电压V2
答案3：栅压V G
答案4：偏转电压V dx、V dy
正确答案为:2
你做的答案为：2
答案1：V4> V3> V1> V2
答案2： V3> V4> V2> V1
答案3： V4> V3> V2> V1
答案4：V3> V4> V1> V2
正确答案为:1
你做的答案为：3
（电偏转、电聚焦）第一聚焦条件下，下列关于电子在示波管电子枪中运动轨迹的示意图中，正确的是：_________
答案1：
答案2：
答案3：
答案4：
正确答案为:1
你做的答案为：4
参考答案
答案1：光点；电场线；等位线
答案2：光斑；等位线；电场线
答案3：光点；等位线；电场线
答案4：光斑；电场线；等位线
正确答案为:2
你做的答案为：4
（电偏转、电聚焦）在电偏转实验中，有实验数据作x～V dx曲线。
理论上曲线应为一条直线且_______坐标原点，其斜率随V
的增大而_______。
2
答案1：通过增大
答案2：不通过增大
答案3：通过减小
答案4：不通过减小
正确答案为:3
你做的答案为：1
答案1：
答案2：
答案3：
答案4：
正确答案为:3
你做的答案为： 1。
