阳极氧化铝板避免了技术缺陷
铝阳极氧化染色表调的优点缺点
铝阳极氧化染色表调的优点和缺点：一、优点1. 耐腐蚀性强：铝氧化膜其本身具有较强的抗腐蚀性能，且经过染色表调后，能够进一步增强其抗腐蚀能力，使其更加耐用。
2. 色彩丰富：通过阳极氧化染色表调工艺，可以获得多种颜色的氧化膜，使铝制品在外观上更加美观，也提高了其美观性和装饰性。
3. 环保性好：相比传统的喷漆和电镀工艺，阳极氧化染色表调工艺无需使用有害物质，符合环保要求，对环境没有污染。
4. 表面硬度高：阳极氧化后的铝制品表面硬度明显增加，提高了其耐磨性和耐刮擦性。
5. 增加附着力：染色表调后的氧化膜表面具有微孔结构，能够增加其与涂层或胶粘剂的附着力，使得其更加牢固。
6. 良好的导电性和导热性：阳极氧化膜本身具有良好的导电性和导热性，不会影响铝制品本身的导热和导电性能。
二、缺点1. 工艺复杂：阳极氧化染色表调的工艺相对比较复杂，需要严格的操作流程和条件，对操作者的技术要求较高。
2. 造价较高：相比传统的表面处理工艺，阳极氧化染色表调的成本较高，包括设备投入、工艺流程、材料成本等均较高。
3. 效率较低：由于工艺复杂，染色表调过程相对耗时，生产效率较低，不太适合大规模生产。
4. 对铝材质要求高：阳极氧化染色表调工艺对铝材质的要求较高，对材质的纯度、硬度、厚度等都有一定的要求，使得适用范围有限。
5. 对设备设施要求高：阳极氧化染色表调需要一定的设备设施支持，包括电解槽、染色槽、调色设备等，对厂房条件和设备投入都有一定要求。
总结来说，阳极氧化染色表调工艺具有耐腐蚀性强、色彩丰富、环保性好等优点，但其工艺复杂、造价较高、效率较低等缺点也不能忽视。
在实际应用中，需要根据具体情况权衡利弊，选择适合的表面处理工艺。
阳极氧化染色表调是一种常用的铝制品表面处理工艺，在实际生产中具有诸多优点和一些局限性。
除了上文所述的优点和缺点外，还有一些其他方面的特点需要我们进一步了解和探讨。
优点方面，阳极氧化染色表调在提高铝制品表面性能方面具有明显优势。
铝表面阳极氧化处理方法及缺陷分析
铝表面阳极氧化处理方法及缺陷分析铝表面阳极氧化处理方法一、表面预处理无论采用何种方法加工的铝材及制品，表面上都会不同程度地存在着污垢和缺陷，如灰尘、金属氧化物（天然的或高温下形成的氧化铝薄膜）、残留油污、沥青标志、人工搬手印（主要成分是脂肪酸和含氮的化合物）、焊接熔剂以及腐蚀盐类、金属毛刺、轻微的划擦伤等。
因此在氧化处理之前，用化学和物理的方法对制品表面进行必要的清洗，使其裸露纯净的金属基体，以利氧化着色顺利进行，从而获得与基体结合牢固、色泽和厚度都满足要求且具有最佳耐蚀、耐磨、耐侯等良好性能的人工膜。
（一）脱脂铝及铝合金表面脱脂有有机溶剂脱脂、表面活性剂脱脂、碱性溶液脱脂、酸性溶液脱脂、电解脱脂、乳化脱脂。
几种脱脂方法及主要工艺列于表-1。
在这些方法中，以碱性溶液特别是热氢氧化钠溶液的脱脂最为有效。
二）碱蚀剂碱蚀剂是铝制品在添加或不添加其他物质的氢氧化钠溶液中进行表面清洗的过程，通常也称为碱腐蚀或碱洗。
其作用是作为制品经某些脱脂方法脱脂后的补充处理，以便进一步清理表面附着的油污赃物；清除制品表面的自然氧化膜及轻微的划擦伤。
从而使制品露出纯净的金属基体，利于阳极膜的生成并获得较高质量的膜层。
此外，通过改变溶液的组成、温度、处理时间及其他操作条件，可得到平滑或缎面无光或光泽等不同状态的蚀洗表面。
蚀洗溶液的基本组成是氢氧化钠，另外还添加调节剂（NaF、硝酸钠），结垢抑制剂、（萄糖酸盐、庚酸盐、酒石酸盐、阿拉伯胶、糊精等）、多价螯合剂（多磷酸盐）、去污剂。
（三）中和和水清洗铝制品蚀洗后表面附着的灰色或黑色挂灰在冷的或热的清水洗中都不溶解，但却能溶于酸性溶液中，所以经热碱溶液蚀洗的制品都得进行旨在除去挂灰和残留碱液，以露出光亮基本金属表面的酸浸清洗，这种过程称为中和、光泽或出光处理。
其工艺过程是制品在300-400g/L 硝酸（1420kg/立方米）溶液中，室温下浸洗，浸洗时间随金属组成的不同而有差异，一般浸洗时间3-5 分钟。
铝合金阳极氧化膜缺陷的原因分析
铝合金阳极氧化膜缺陷的原因分析作者：黄小汉来源：《中国新技术新产品》2020年第14期摘; 要：铝合金受多种原因的影响，易存在氧化膜的典型缺陷。
针对该缺陷，借助宏观观察与金相检验明确缺陷的形成原因。
铝合金表面阳极氧化膜缺陷的发生加工工艺，基体组织的不均匀性、晶粒异常有关。
统计数据表明，由于铝合金晶粒异常引发的缺陷占有较高的比例。
铝合金晶粒大小较为均匀时，直径小于120μm时，表面氧化膜厚度均匀，性能稳定;晶粒直径大于180μm ，阳极氧化膜的形成受到影响。
关键词：铝合金;阳极氧化膜;缺陷分析中图分类号：TG174; ; ; ; ; 文献标志码：A铝合金作为常用的金属材料，体现出比强度、比刚度高，耐蚀性好等优势，还由于密度小可以广泛应用于不同的领域。
随着技术的发展与进步，铝合金加工技术实现了多方面的突破，特别是由于技术的发展，当前表面阳极氧化处理技术实现了很大的进步。
铝合金阳极存在氧化作用的影响，表面会发生变化，形成一层氧化保护膜，保护膜可以起到着色装饰作用，因此于氧化膜的保护具有耐蚀、耐磨、绝缘等多种优势。
但是，氧化膜的形成过程也会导致出现质量缺陷问题，表面处理难以达到技术要求。
常用的缺陷包括存在不光滑纹路、表面覆盖有麻点、着色失调不均匀、存在阴影线，不同批次产品的表面有色差。
此外，由于铝合金阳极氧化工艺上缺陷也会引发质量问题。
铝合金表面也会受到加工工艺的影响，加工会导致组织结构不均匀性。
分析氧化膜缺陷的形成机理并采取防范措施，可以消除铝合金表面阳极氧化膜缺陷。
1 铝合金阳极氧化膜缺陷原因分析1.1 表面加工引发的1.1.1 表面有不光滑纹路铝合金工件常见的工序为：先对表面实施除油处理，采用酸洗液地表面加以化学抛光，酸性溶液可以实施除膜处理。
水洗后进行阳极化处理。
检验表面可以发现存在缺陷，顺长度方向存在不光滑纹路。
顺工件横截面方向，针对垂直纹路取样后金相检验，有纹路存在的部位氧化膜变薄，发生了不同的程度的下陷。
阳极氧化铝板：加工优点、应用领域和市场前景
阳极氧化铝板：加工优点、应用领域和市场前景
一、阳极氧化铝板的加工优点
1、阳极氧化铝板的加工性能好，易于加工成各种复杂形状，可以应用于普通的机械加工设备或计算机数控机床上，可根据客户需求加工成各种形状和尺寸的制品，具有更好的加工性能；
2、阳极氧化铝板具有良好的耐腐蚀性和耐磨性，可以有效抵御各种腐蚀环境；
3、阳极氧化铝板具有良好的电绝缘性能，可以防止电路中的短路和静电干扰；
4、阳极氧化铝板的表面硬度较高，可用于制作精密的机械零件。
二、阳极氧化铝板的应用领域
1、航空航天：航空航天产品的结构件，阳极氧化铝板具有良好的外观，耐腐蚀性强，耐磨损性良好，可以满足航空航天领域的一些特殊性能要求；
2、汽车：汽车产品需要经常接触到空气和水，汽车零配件的表面处理采用阳极氧化铝板可以进行更好的耐腐蚀铺抗磨损的表面处理，使得汽车零部件长久美观耐用；
3、电子机械：电子机械产品在外观和功能方面都非常苛刻，决定了它需要高度高精度的加工工艺，阳极氧化后的铝板具有良好的加工性能，可以满足电子机械领域对高精度的要求；
4、建筑：阳极氧化铝板具有良好的耐腐蚀，耐磨损性，可以满足建筑的耐久性能、节能环保要求；
三、阳极氧化铝板市场前景
随着产业的发展，阳极氧化铝板在航空航天、汽车、电子机械和建筑等领域得到了广泛的应用，而且由于其加工性能优异、耐腐蚀、耐磨损等特点，阳极氧化铝板市场前景广阔，受到各界的欢迎。
因此，我们相信阳极氧化铝板的未来发展前景是很乐观的，有望受到市场的青睐。
铝制品加工厂氧化着色过程常见缺陷改善方案

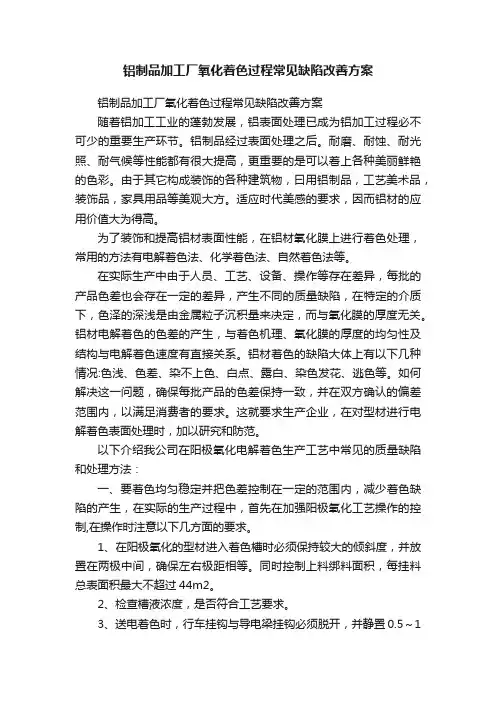

铝制品加工厂氧化着色过程常见缺陷改善方案铝制品加工厂氧化着色过程常见缺陷改善方案随着铝加工工业的蓬勃发展，铝表面处理已成为铝加工过程必不可少的重要生产环节。
铝制品经过表面处理之后。
耐磨、耐蚀、耐光照、耐气候等性能都有很大提高，更重要的是可以着上各种美丽鲜艳的色彩。
由于其它构成装饰的各种建筑物，曰用铝制品，工艺美术品，装饰品，家具用品等美观大方。
适应时代美感的要求，因而铝材的应用价值大为得高。
为了装饰和提高铝材表面性能，在铝材氧化膜上进行着色处理，常用的方法有电解着色法、化学着色法、自然着色法等。
在实际生产中由于人员、工艺、设备、操作等存在差异，每批的产品色差也会存在一定的差异，产生不同的质量缺陷，在特定的介质下，色泽的深浅是由金属粒子沉积量来决定，而与氧化膜的厚度无关。
铝材电解着色的色差的产生，与着色机理、氧化膜的厚度的均匀性及结构与电解着色速度有直接关系。
铝材着色的缺陷大体上有以下几种情况:色浅、色差、染不上色、白点、露白、染色发花、逃色等。
如何解决这一问题，确保每批产品的色差保持一致，并在双方确认的偏差范围内，以满足消费者的要求。
这就要求生产企业，在对型材进行电解着色表面处理时，加以研究和防范。
以下介绍我公司在阳极氧化电解着色生产工艺中常见的质量缺陷和处理方法：一、要着色均匀稳定并把色差控制在一定的范围内，减少着色缺陷的产生，在实际的生产过程中，首先在加强阳极氧化工艺操作的控制,在操作时注意以下几方面的要求。
1、在阳极氧化的型材进入着色槽时必须保持较大的倾斜度，并放置在两极中间，确保左右极距相等。
同时控制上料绑料面积，每挂料总表面积最大不超过44m2。
2、检查槽液浓度，是否符合工艺要求。
3、送电着色时，行车挂钩与导电梁挂钩必须脱开，并静置0.5～1分钟后才能送电着色。
4、同一种颜色的着色电压必须相等,在着色前预先调整好电源电压。
5、着色结束时，必须立即起吊，尽快流尽槽液，尽快转移至水槽水洗，不可在着色槽中停留,严格控制空中起吊时间,充分洗净型材内孔中的酸液后，才能用色板比色，比色时,掌握型材色略深于样板色。
铝合金阳极氧化常见缺陷及解决方法
铝合金阳极氧化常见缺陷及解决方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!铝合金阳极氧化常见缺陷及解决方法引言铝合金阳极氧化是一种常见的表面处理技术，用于增强铝合金的耐蚀性和表面硬度。
铝合金阳极氧化常见故障分析及预防
铝合金阳极氧化常见故障分析及预防[摘要] 重点介绍铝合金硫酸阳极氧化工艺中经常发生的故障，分析故障产生的原因，采取有效预防措施，可以减少故障发生，保证其质量。
0 前言铝的阳极氧化是以铝或铝合金作阳极，以铅板作阴极在硫酸、草酸、铬酸等水溶液中电解，使其表面生成氧化膜层。
其中硫酸阳极氧化处理应用最为广泛。
铝和铝合金硫酸阳极氧化氧化膜层有较高的吸附能力，易进行封孑L或着色处理，更加提高其抗蚀性和外观。
阳极氧化膜层厚一般3～15μm，铝合金硫酸阳极氧化工艺操作简单，电解液稳定，成本也不高，是成熟的工艺方法，但在硫酸阳极化过程中往往免不了发生各种故障，影响氧化膜层质量。
认真总结分析故障产生的原因并采取有效预防措施，对提高铝合金硫酸阳极氧化质量有重要的现实意义。
1 常见故障及分析(1)铝合金制品经硫酸阳极氧化处理后，发生局部无氧化摸，呈现肉眼可见的黑斑或条纹，氧化膜有鼓瘤或孔穴现象。
此类故障虽不多见但也有发生。
上述故障原因，一般与铝和铝合金的成分、组织及相的均匀性等有关，或者与电解液中所溶解的某些金属离子或悬浮杂质等有关。
铝和铝合金的化学成分、组织和金属相的均匀性会影响氧化膜的生成和性能。
纯铝或铝镁合金的氧化膜容易生成，膜的质量也较佳。
而铝硅合金或含铜量较高的铝合金，氧化膜则较难生成，且生成的膜发暗、发灰，光泽性不好。
如果表面产生金属相的不均匀、组织偏析、微杂质偏析或者热处理不当所造成各部分组织不均匀等，则易产生选择性氧化或选择性溶解。
若铝合金中局部硅含量偏析，则往往造成局部无氧化膜或呈黑斑点条纹或局部选择性溶解产生空穴等。
另外，如果电解液中有悬浮杂质、尘埃或铜铁等金属杂质离子含量过高，往往会使氧化膜出现黑斑点或黑条纹，影响氧化膜的抗蚀防护性能。
(2) 同槽处理的阳极氧化零件，有的无氧化膜或膜层轻薄或不完整，有的在夹具和零件接触处有烧损熔蚀现象。
这类故障在流酸阳极氧化工艺实践中往往较多发生，严重影响铝合金阳极氧化质量。
铝合金硬质阳极氧化常见缺陷的原因分析及措施
铝合金硬质阳极氧化常见缺陷的原因分析及措施摘要：铝合金硬质阳极氧化可增强零件耐磨性，绝缘性，抗腐蚀能力等。
通过具体实例介绍铝及铝合金硬质阳极氧化日常生产中常见典型缺陷，详细分析了问题产生的原因以及提供解决措施，以便实际生产中加以借鉴。
关键词：铝合金；硬质阳极氧化；膜层缺陷Cause analysis and measures of common defects in hard anodizing of aluminum alloyCHEN Chao( AVIC Xinhang Aviation Industry (Group) CO., LTD, Xinxiang, 453049)Abstract: Hard anodizing of aluminum alloy can improve the wear resistance,insulation and corrosion resistance of parts. The common typical defects in the daily production of hard anodizing of aluminum and aluminum alloys are introduced through the actual examples,and the causes of the problems are analyzed in detail and the measures are provided for reference in actual production.Keywords: aluminum alloys，hard anodizing，coating defects引言铝及铝合金具有比强度高，塑性好，导电，导热性能优异，以及优良的加工性能和耐蚀性能，是广泛应用于各种工业领域，特别是航空、航天工业中的有色金属材料[1]。
铝板阳极氧化工艺
铝板阳极氧化工艺一、工艺概述铝板阳极氧化是一种表面处理技术，通过在铝板表面形成一层氧化膜来增强其耐磨性、耐腐蚀性和装饰性。
该工艺广泛应用于航空、汽车、建筑等领域。
二、工艺流程1. 清洗：将铝板放入清洗槽中，使用碱性清洗剂进行清洗，去除表面的油污和杂质。
2. 酸洗：将铝板放入酸洗槽中，使用酸性清洗剂进行酸洗，去除表面的氧化层和锈迹。
3. 中和：将铝板放入中和槽中，使用碱性溶液进行中和处理，使得铝板表面呈现出中性状态。
4. 阳极氧化：将铝板放入阳极氧化槽中，使用电解液进行阳极氧化处理。
电解液通常由硫酸、草酸等组成。
在电解过程中，通过控制电压、电流密度和时间等参数来掌握氧化膜的厚度和颜色。
5. 封孔：完成阳极氧化后，将铝板放入封孔槽中，使用封孔剂进行封孔处理，以防止氧化膜的渗透和脱落。
三、工艺参数1. 清洗剂浓度：一般为5-10%。
2. 清洗时间：一般为1-3分钟。
3. 酸洗液浓度：一般为10-15%。
4. 酸洗时间：一般为1-3分钟。
5. 中和液浓度：一般为5-10%。
6. 中和时间：一般为1-2分钟。
7. 电压：根据需要控制在10-20V之间。
8. 电流密度：根据需要控制在1-2A/dm²之间。
9. 氧化时间：根据需要控制在20-60分钟之间。
10. 封孔液浓度：一般为5-10%。
11. 封孔时间：一般为1-2分钟。
四、工艺注意事项1. 清洗、酸洗、中和等步骤必须严格执行，以确保铝板表面的干净和光滑。
2. 在阳极氧化过程中，必须掌握好电压、电流密度和时间等参数，以确保氧化膜的质量和颜色。
3. 在封孔过程中，必须确保铝板表面没有残留的氧化液，以免影响封孔效果。
4. 在使用电解液时，要注意防止其对人体和环境造成伤害。
五、工艺优点1. 可以增强铝板的耐磨性、耐腐蚀性和装饰性。
2. 可以使铝板表面呈现出不同的颜色和光泽度。
3. 工艺简单易行，成本低廉。
六、工艺缺点1. 阳极氧化后的铝板表面容易受到划伤和磨损。
各类铝材阳极氧化的性能、优缺点及应用
各类铝材阳极氧化的性能、优缺点及应用各类铝材阳极氧化的性能、优缺点及应用在现实工艺中，针对铝合金的阳极氧化，比较多，可以应用在日常生活中，以为这种工艺的特性，使铝件表面产生坚硬的保护层，可用于生产厨具等日用品。
但铸造铝的阳极氧化效果不好，表面不光良，还只能是黑色。
铝合金型材就要好一点。
类型：硫酸阳极氧化性能：1。
膜厚约为3-15微米2。
膜层多孔，孔隙率为35%3。
膜层脆，不导电，脱水后绝缘性能提高，热辐射能力高。
4。
可以有机染料着色，可以电解着色：黄，红，绿，蓝，黑等。
特点：为了提高耐腐蚀性孔隙可以用四种方法封闭：A重铬酸盐封闭，为黄色，耐腐蚀性高；B聚合物进行二次封闭，大大提高耐腐蚀性；C沸水封闭，保持原色；D高压蒸汽封闭。
应用范围：1。
铝合金零件防护。
2。
零件着色。
3。
要求光亮外观和一定的耐腐蚀性。
4。
Cu大于4%的铝合金防护。
5。
形状简单的对接气焊零件。
类型：铬酸阳极氧化性能：1。
膜厚约为3微米，不透明。
2。
膜厚致密，成灰色或乳白色。
3。
染色能力不好，粘接力中等特点：1。
对率合金的疲劳强度影响小。
2。
可以显露缺陷和晶粒组织3。
对零件尺寸和粗糙度影响小。
4。
溶液的腐蚀性小。
应用范围：1。
对疲劳性能要求较高的铸件。
2。
要求检查加工工艺量的铸件。
3。
气孔率超过三级的铸件。
4。
Al-Si合金的防护。
5。
精密零件的防护。
6。
对接气焊零件或需胶结的零件。
7。
检查晶粒度的铸件。
8。
蜂窝结构面板的防护。
类型：草酸阳极氧化性能：1。
膜层后度6-39微米2。
孔隙直径大。
3。
膜呈灰色至深灰色。
4。
可以颜色，但成本高。
特点：1。
电绝缘性最好，侵漆后和耐300-500V电压2。
膜层耐腐蚀性好。
3。
阳极氧化后使零件尺寸加大。
应用范围：1。
要求有较高的电绝缘性能的精密仪器，仪表零件。
2。
要求有较高的硬度和良好的耐腐蚀性的仪器，仪表零件。
类型：硬质阳极氧化性能：1。
膜层厚可达50微米以上。
2。
硬度高，可达300HV。
3。
铝合金板材阳极氧化材料线缺陷的形成原因及改进措施研究
铝合金板材阳极氧化材料线缺陷的形成原因及改进措施研究刘旺1，2，陈婷1，付海朋1，2（1.重庆国创轻合金研究院有限公司，重庆404100；2.东北大学材料电磁过程研究教育部重点实验室，沈阳110004）摘要：通过对铝合金板材典型的材料线缺陷进行分析，明确了材料线主要是由含Mg、Ti或Si的夹渣物造成的。
材料线缺陷会严重影响最终产品的外观质量。
通过分析含Mg、Ti或Si的夹渣物来源，明确了抑制措施。
结果发现，通过采用合适的熔铸工艺、把控熔体清洁度、及时清理维护设备、选用合适的耐火材料，以及严格控制热轧、冷轧机列及乳化液、油品清洁度等措施可有效减少材料线缺陷。
关键词：铝合金板材；材料线；夹渣物中图分类号：TG146.21文献标识码：A文章编号：1005-4898（2023）06-0057-04 doi：10.3969/j.issn.1005-4898.2023.06.130前言铝的化学性质较为活泼，在空气中会形成一层致密的氧化膜，可起到隔绝空气的保护作用[1]。
但此薄膜耐蚀性较差，因此需要进行人工阳极氧化处理，促使铝制品表面形成一层致密、高强、耐磨的阳极氧化膜[2-3]。
阳极氧化后的铝制品美观耐用，已经广泛用于手机、笔记本电脑等电子产品外壳。
但正因为其用于电子产品的外观件，阳极氧化后产生的一种线状缺陷会影响产品质量。
这种线状缺陷称为材料线，是众多企业希望攻关解决的重要质量问题[4-5]。
1阳极氧化材料线形貌及成分分析采用配有能谱分析仪的Zeiss EVO MA10/LS10型号钨灯丝扫描电子显微镜，对0.6mm厚的5052-H32状态铝合金板材阳极氧化后出现的材料线进行分析，找到原因所在。
光铝上未见明显异常的板面，经阳极氧化后可能出现短道的线条，其形貌如图1所示。
将从不同板材上取得的阳极氧化材料进行线上扫描电镜分析，其成分有所区别，部分含有Al、Mg、O元素，其扫描电镜形貌如图2所示，其元素组成如表1所示。
阳极氧化封孔缺陷应对方法
阳极氧化缺陷及应对方法铝合金的阳极氧化处理和表面涂覆技术是铝合金扩大应用范围、延长使用期限的关键，表面技术一直受到我国铝合金材料工业的特别关注。
而铝表面阳极氧化膜的封孔也是铝表面处理的重要一步，其能提高膜层的耐腐蚀性、耐磨性以及绝缘性，对工件起到良好的保护作用。
那么阳极氧化封孔又有那些缺陷，我们又应该怎么应对呢？封孔处理后常见的一些缺陷有一下几点：1、封孔白灰。
这是热封孔常见的缺陷。
起源于水中钙离子或镁离子过高，但是一般可以用湿布擦掉。
封孔灰应该与粉化膜区分，封孔灰不会与染料作用，而粉化的阳极氧化膜与染料能发生作用。
解决方法常在热封孔的纯水中加入ht410封孔抑灰剂，效果较好。
2、热封孔膜龟裂。
这种缺陷多见于硬质阳极氧化膜，尤其发生在抛光铝表面的热封孔膜上。
主要原因是由于热封孔时阳极氧化膜的热膨胀系数低，而金属铝的热膨胀系数高，使得氧化膜中产生大的拉应力所致。
此时一般应考虑降低阳极氧化的电流密度，或适当升高槽液温度来解决。
3、热封孔膜发黄。
这在热封孔中偶尔发生，主要由于水中铁或铜的污染，很可能是金属在热水中腐蚀引起的，一般铁或铜超过50μg/g就存在发黄的危险。
解决办法是一旦发现就立即更换溶液。
4、封孔不合格。
热封孔不合格的原因很多，主要有封孔温度低、pH值偏低、封孔时间短以及溶液中的杂质超标等。
在杂质控制中尤其要控制二氧化硅和磷酸根的含量。
针对封孔不合格的原因，采取相应措施。
一般槽液温度应该高于95摄氏度，pH 值保持在6.0左右，封孔时间应该维持在阳极氧化时间的一倍以上。
以上都是我总结的一些热封孔工艺中常见的问题，以及解决方案。
其实这些问题也可以尽量去避免，在封孔处理的时候注意操作规范，减少槽液的污染和杂质含量。
最好的话，可以使用槽液耐杂质离子和耐干扰性比较好的高温封孔剂。
阳极氧化对铝材的要求
阳极氧化对铝材的要求
众所周知，阳极氧化对铝表面处理是一道十分重要的工序，为保护铝材提供了十分重要的作用。
但是，不是所有铝材都能得到良好的阳极氧化膜，我们来看看铝材材质对阳极氧化有何影响。
阳极氧化的作用是在铝材表面生成一层致密的阳极氧化膜，利用氧化膜为铝基体提供保护作用，并赋予铝材染色等特性，大大的增加了表面观赏性。
且好处不止于此，经过使用ht441封孔前处理剂和ht453封孔后保护剂的阳极氧化膜的抗UV特性，耐磨耐蚀性也大大增高。
所以阳极氧化对于铝材保护来说，是相当重要的。
而铝及铝合金型材的成分及热处理状态对所生成的阳极氧化膜的外观及性能有很大的影响。
如进行硫酸阳极氧化时，铜含量高的铝合金型材，由于CuAl的溶解使膜层比较疏松、多孔；含硅高的铝合金膜层灰暗。
含铜大于5%或含硅大于7.5%的铝合金不宜进行铬酸阳极氧化。
含铜或硅含量高的铝合金型材不能按膏规的方法进行硬质阳极氧化，而必须选用高频硬质氧化电源进行。
选用铝材时，还应注意：
1)选用的铝材表面不应有严重的划伤，组织缺陷和夹杂。
它们会影响氧化膜层的外观和抗蚀性。
2)某些铝合金应使用合理的规范进行热处理。
晶粒的大小对氧化膜的结构和性能有一定影响。
粗大的晶粒在氧化过程中反应不均匀，常出现橘皮状外观。
因此，一般均希望铝材有较细的晶粒结构。
阳极氧化的诸多优点都建立在氧化膜质量的良好之上，而铝合金的材质会对阳极氧化有直接的影响，甚至可能不能成膜，故选择铝合金材质时，需要多加留意。
铝合金型材表面氧化处理工艺缺陷及解决方法探究与探讨
铝合金型材表面氧化处理工艺缺陷及解决方法探究与探讨摘要：随着科学技术的进步，铝及铝合金表面型材氧化技术越来越多的应用到工业产品的生产及工艺优化中。
铝的化学性质活泼，在产品成型后与空气的接触当中，能够自发形成一层保护膜（氧化铝），这层保护膜能够防止铝材进一步氧化，还能提升产品机械强度、硬度与耐腐蚀性。
不过因为自然成膜厚度薄、结构比较疏松、相对硬度小、耐磨性很差等，故需要经过阳极氧化技术在铝材表面人为成膜，以达到提升硬度与耐磨性目的。
但是在处理过程中，往往遇到诸如表面斑点、部分零件腐蚀、异色等问题，本文主要通过对该类问题的试验与分析，提出了解决同类问题的方法，希望能够提供一定的指导。
关键词：氧化铝；工艺流程；缺陷；解决一、引言铝电解生产工程非常复杂，生产过程中不可预测、难以精确控制的因素比较多，对此，目前铝材工艺生产水平还不能达到一个令人满意的程度，无论采用何种方法加工的铝材，总是会出现部分缺陷，例如阳极氧化后部分产品会出现表面斑点、腐蚀；表面存在着部分污垢和缺陷，如残留油污、沥青、焊接溶剂、盐类、轻微的划擦伤等。
鉴于此，针对这一问题，在生产过程中有效控制生产工艺，生产出合格的令人满意的产品，本文就如何解决在铝制品生产过程中缺陷的解决方法进行详细地阐述。
二、生产工艺铝及铝制品生产工艺的主要流程：喷砂处理---表面清洁、除油---氧化---染色（需要染色时使用）---封孔---烘干等。
铝型材喷砂是指为去除铝型材表面的拉伸痕而采用的打砂工艺。
氧化是指通过阳极氧化工艺对铝型材的表面形成一层保护膜。
染色是由于氧化膜是由大量垂直于金属表面的六边形晶胞组成，每个晶胞中心有一个膜孔，并具有极强的吸附力，当氧化过的铝制品浸入染料溶液时，染料分子通过扩散作用进入氧化膜的膜孔中，同时与氧化膜形成难以分离的共价键和离子键，即可形成染色。
封孔是因为这种键结合是可逆的，在一定条件下会发生解吸附作用。
所以，染色之后，必须经过封孔处理，将染料固定在膜孔中。
降低铝板表面粗糙度的方法
降低铝板表面粗糙度的方法
降低铝板表面粗糙度的方法有多种，以下是一些常见的方法：
1. 机械加工：通过铣削、磨削、打磨等机械加工过程，可以去除表面的毛刺和凹凸不平，从而提高表面质量。
2. 化学处理：通过在铝合金表面施加一定的化学药品，使其产生化学反应，从而改变表面粗糙度。
常见的化学处理方法包括酸洗、电化学抛光等。
3. 喷丸处理：利用高速砂流的冲击作用清理和粗化金属表面的过程，可以有效地降低铝板表面粗糙度。
4. 阳极氧化：阳极氧化是指金属或合金的电化学氧化，铝及其合金在相应的电解液和特定的工艺条件下，由于外加电流的作用下，在铝制品（阳极）上形成一层氧化膜的过程。
通过阳极氧化可以改变铝板表面的粗糙度，使其更加平滑。
5. 抛光处理：抛光处理是一种通过抛光轮的高速旋转，将铝板表面磨削至光滑平整的过程。
通过抛光处理可以显著降低铝板表面粗糙度，提高其光泽度和美观度。
需要注意的是，不同的方法适用于不同的材料和表面要求，选择合适的方法要根据具体情况而定。
同时，处理过程中应遵循相应的安全操作规程，避免对人体和环境造成危害。
铝型材阳极氧化表面斑点腐蚀缺陷的原因分析
6063铝型材阳极氧化表面斑点腐蚀缺陷的原因分析(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--6063铝型材阳极氧化表面斑点腐蚀缺陷的原因分析6063铝型材经阳极氧化后，具有具有良好的耐蚀性能和装饰性能,近年来,随着国民经济的发展及人们生活水平的提高,铝合金门窗、铝合金幕墙的使用越来越普及,然而不少的铝合金在使用一段时间以后,表面出现形态各异的腐蚀缺陷，其中斑点腐蚀较为常见,严重影响铝型材的使用性能及装饰效果。
为了合理改善铝型材的表面质量，达到控制表面斑点腐蚀的目的，很有必要对斑点缺陷做深入细致的分析。
本文以6063铝型材经阳极氧化后表面出现的斑点腐蚀为研究对象，分析斑点腐蚀的本质、成因及生成机理，探讨产生斑点腐蚀的关键因素。
1 斑点腐蚀的本质分析由所使用的6063铝型材成分可知，为了确保Mg元素充分形成强化相Mg2Si，一般在配制合金成分时人为的使Si元素适量过剩。
因为随着Si含量的增加，合金的晶粒变细，热处理效果较好。
但另一方面，Si的过剩也有负面作用，使合金的塑性降低，耐蚀性变坏。
研究表明：过剩Si不仅能形成游离态的Si相，还会与基体形成α相(Al12 Fe2Si)和β相(Al9Fe3Si2)，这样在铝合金中存在游离态的Si相、α相(Al12 Fe2Si)、β相(Al9Fe3Si2)等阴极相粒子和阳极相Mg2Si粒子。
α相和β相对合金的腐蚀性能影响很大，尤其是β相能显著降低合金的腐蚀性能。
斑点处残留物的成分主要是游离Si相和AlFeSi相，同时发现氯元素在残留物处也发生了吸附，这说明Cl-参与了腐蚀过程。
腐蚀区中锌元素含量较基体高得多，说明合金中的杂质元素锌也参与了腐蚀过程。
阳极氧化工序中，阳极相Mg2Si是合金的点蚀源。
在阳极氧化碱洗时，Mg2Si粒子优先溶解而形成蚀坑，其中镁溶解在溶液中而硅在铝合金上残留下来，当蚀坑聚集在晶粒上就会使该晶粒颜色发暗。
铝板阳极氧化的作用
铝板阳极氧化的作用
防腐蚀：铝材表面的氧化膜可以在一定程度上提高铝材的抗腐蚀性能。
氧化膜是一种密封性很好的氧化层，可以有效地隔绝外界氧气和水分的侵蚀，从而延长铝材的使用寿命。
增加硬度：经过阳极氧化处理后的铝材，氧化膜的硬度一般在200-500HV之间，远高于未经处理的铝材。
这种硬度的提高可以有效地提高铝材的耐磨性和耐划伤性。
增加美观度：铝材表面的氧化膜可以在一定程度上改变铝材的外观颜色和光泽度，从而增加铝材的美观度和装饰效果。
增加绝缘性：氧化膜具有一定的绝缘性能，可以有效地防止铝材与其他金属材料或电解质接触时的电化学反应，从而提高铝材的使用安全性。
总之，铝阳极氧化是一种非常有用的表面处理技术，可以为铝材提供多种优良的性能和外观效果。
铝合金 阳极氧化
铝合金阳极氧化铝合金是一种常见的金属材料，具有重量轻、强度高、耐腐蚀等特点，因此被广泛应用于航空、汽车、建筑等领域。
然而，铝合金表面容易受到氧化破坏，影响其使用寿命和美观度。
为了解决这一问题，人们发明了阳极氧化技术。
阳极氧化是一种在铝合金表面形成氧化层的电化学过程。
它通过在含有电解质的溶液中将铝合金作为阳极，在外加电压的作用下，使得铝表面产生氧化反应，并形成一层致密的氧化膜。
这种氧化膜不仅可以提高铝合金表面硬度和耐磨性，还可以增加其抗腐蚀性能和美观度。
阳极氧化技术具有以下几个优点：1. 增加表面硬度：经过阳极氧化处理后的铝合金表面硬度可达到HV400-500以上，比未处理时提高了数倍。
2. 提高耐磨性：由于形成了致密的氧化膜，阳极氧化后的铝合金表面具有很好的耐磨性，可以有效延长其使用寿命。
3. 增强抗腐蚀性：阳极氧化后的铝合金表面形成了一层致密的氧化膜，可以有效防止外界因素对铝合金的侵蚀和腐蚀。
4. 美观度提高：阳极氧化技术可以使铝合金表面形成不同颜色的氧化层，从而增加了其美观度和装饰性。
阳极氧化技术在实际应用中也存在一些问题，例如：1. 处理过程复杂：阳极氧化需要在严格的工艺条件下进行，包括电解质配方、电压、电流密度等参数。
处理过程需要掌握一定的技术和经验。
2. 不适用于所有铝合金：某些特殊类型的铝合金可能无法进行阳极氧化处理，或者处理后效果不佳。
3. 氧化层易受损：虽然阳极氧化后形成了致密的氧化层，但这层氧化层仍然可能受到机械刮擦、酸碱溶液等影响而损坏。
总的来说，阳极氧化技术是一种非常重要的表面处理方法，可以有效提高铝合金的性能和美观度。
我们应该在实际应用中充分发挥其优点，并注意避免其缺点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阳极氧化铝板也是属于铝板的一种，需要更高的设备投入，生产过程复杂，一般的厂家不具备这些技术，所以还是要选择安美特厂家阳极氧化铝板，避免产品不稳定问题也避免了成品率不高问题，将会避免一系列缺陷，阳极氧化铝板更是一项成熟工艺。
阳极氧化铝板的使用范围广泛，需要更高的透明使用，阳极氧化铝板的使用效果透明，我们可全面考虑进去，根据需要来选择阳极氧化铝板型号。
阳极氧化铝板的氧化膜需要注意，有一些会带来散光损失，这样会避免透明度下降。
想要改善阳极氧化铝板也需要从各个角度入手，带来高效率。
阳极氧化铝板的杂质问题需要多注意，多半是因为来自于铝原材料本身，而选择高纯度铝可有效避免杂质问题，从而保持阳极氧化铝板的新鲜以及纯度，阳极氧化铝板将会有效解决浓度问题。
对于阳极氧化铝板控制好温度、时间，即可避免出现封孔，需要调整好比例，自然其比例也不能过高哦，慢慢的将会更有效。
关注其封孔，也是选购阳极氧化铝板的关键性因素，还有就是一些辅材不能含量过高，如果出现了封孔可进行浸泡来除霜。
阳极氧化铝板的固定连接可让造型变得不再复杂，同时其墙面设计也更加可靠一些，从颜色到选择范围越来越广泛，表面不容易沾灰，具有一定清洁效果。
