设计一台普通车床的主传动系统
普通车床12级主传动系设计
一、此次课程设计的目的及主要设计参数1、机械制造装备课程设计是在学生学完《机械制造装备设计》课及其它先行课程之后进行的实践性教学环节，是学生进行设计工作的基本训练。
目的在于：（a ）通过机床主传动系统的机械变速机构设计，使学生树立正确的设计思想和掌握机床设计的基本方法；（b ）巩固和加深所学理论知识，扩大知识面，并运用所学理论分析和解决设计工作中的具体问题；（c ）通过机械制造装备课程设计，使学生在拟订机床主传动机构、机床的构造设计、各种方案的设计、零件的计算、编写技术文件和设计思想的表达等方面，得到综合性的基本训练；（d ）熟悉有关标准、手册和参考资料的运用，以培养具有初步的结构分析和结构设计计算的能力。
2、主要设计参数普通车床传动系统设计的设计参数： （a ）主轴转速级数Z=12；（b ）主轴转速范围n=31.5~1400r/min ； （c ）公比φ=1.41； （d ）电机功率为4KW ； （e ）电机转速为1440r/min 。
二、运动设计1传动方案设计（选择集中传动方案）。
2转速调速范围2000max 44.4445minn Rn n ===。
3确定各级转速由φ=1.41，依据《机械制造装备设计》中的标准转速表取各级转速如下： 31.5 45 63 90 125 180 250 355 500 710 1000 1400 （单位r/min ）4、确定机床传动结构式根据主变速传动系统设计的一般原则，取结构式：13612322=⨯⨯5、绘制转速图：（1）分配总降速比11450114532.232u -⎛⎫==≈⎪⎝⎭若每一个变速组最小降速比取14则三个变速组为164，则需增加定比传动副，故选用三角带传动来降低速比可以满足要求。
（2）确定传动轴数变速轴轴数=变速组数+定比变速副数+1=3+1+1=5。
（3）绘制转速图6、确定变速组齿轮齿数（1）电动机与I 轴间的传动比电动机与I 轴之间采用带传动，定比传动取小带轮直径Φ126mm ，因为所获转速为710r/min ，故大带轮直径为Φ256mm 。
普通车床主传动系统设计规范
Ordinary lathe main transmission system design specificationA: design, the design of a plain lathe main transmission system, complete transmission series for 8-12. Second, the design purpose: 1: through the design practice, master machine main transmission system design method. 2: cultivate comprehensive use of mechanical drawing, mechanical design, structure and process related knowledge of engineering design. 3: training manual, atlas, relevant material and design standards. 4: improving technology and prepare technical document. 5: is the graduation design teaching implementation of technical preparation. Third, the design content and the basic requirements: Design content: (a) movement design (1) transmission scheme design (concentration), separate transmission (2) rotational speed range (3) than: archduke ratio, and mixing ratio and dukedoms than male (4) to determine the structure and structured: (1) : former vice driving less dense than before and after after dredging, (2) solution: a speeding level increases, b: using variable transmission mechanism and branch (5) rendering speed diagram (1) : former slow velocity rush (2) after the former acc: after the rush Sanjiaodai (6) : sure. The variable pinion gear group (7) draw transmission system (2) power design (1) the transmission shaft, and the calculation speed: each gear (2) trunnion shaft (3) gear module (4) : spindle, trunnion (before), after the diameter size in front, before a roughers.tousegravity-flotation (stretched quantity: 100-120), support form, reasonable span of supports L (3) structure design (4) check a gear (minimum), check spindle (ocsm), torque, Basic requirements: 1: according to the requirement of design project, reasonable size, sports and determine relevant parameters. 2: correct use structured, speed diagram design tools, serious scheme analysis. 3: the correct use manual, standard, design patterns must conform to the state standards. Say to the book with engineering terms, the words written neatly, smooth succinct. 4:1 - main transmission system to control electrical tools principle chart 1. Four, design parameters: The biggest diameter serial processing spindle speed series (r/min) drive motor power and synchronous speed 1 1000,710,500,355,250,180 400mm 125,90 4.5 kw, 1500r/min, 2 1000,500,355,250,180 400mm 125,90,45, 4kw 1500r/min, 3 320mm 2000,1420,1000,710,500,360 250,180,125,90,63,42, 4kw 1500r/min, 4 320mm 2000,1000,710,500,360,250 180,125,90,63,45,22, 1500r/min 3kw, 5 320mm 2000,1260,1000,800,630,500 4kw 1500r/min, 400,320,250,200,160,100 6 320mm 2000,1250,800,630,500,400,320 250,200,160,100,63, 1500r/min 3kw, The second group of parameter selection (as design data), Five, the motion parameters design (1) transmission scheme design (choice) transmission (2) rotational speed range (3) choose than mixing (4) to determine the structure and structured: (5) rendering speed: shown below (6) determine the pinion gear speed group The calculation of the first expand group pinion gear The first group of expanding ratio, respectively: Therefore the minimum number of gear ratio for querying, take, and is, 2 basically the group is respectively: ratio, Therefore the minimum number of gear ratio for querying, there is, 3 the second expansion ratio of group, Therefore the gear combinations, at least in the table, and there, (7) transmission chart is as follows: Six, the dynamic parameter design (1) the calculation speed transmission The axis of rotation axis calculation, the calculation, for 125r/min speed. Each axis calculation speed is as follows: 1 2 3 serial electric shaft Computing speed (r/min) 1440 1000 500 177 125 The minimum gear turns as follows: the computation Axis number and minimum gear combinations, 1 (22) 2 (22) 3 (20) (50), Computing speed (r/min) 1000 500 180 125 (2) the output power of theshafts (3) of the shaft torque N.m (m) N.m (m) N.m (m) N.m (m) Seven, the design and selection of trunnion keys A: the shaft, and take into the formula: Have, however, round Choose the spline: Axis, and take into two: formula: Have, however, round Choose the spline: Axis, and take into three: formula:普通车床主传动系统设计规范答:设计,设计一种普通车床主传动系统,完整的传输系列8 - 12。
普通车床主传动系统设计
(此文档为word格式，下载后您可任意编辑修改！)目录绪论 (1)1.主轴极限转速的确定 (1)2.主动参数的拟定 (2)2.1确定传动公比 (2)2.2主电动机的选择 (3)3.普通车床的规格 (4)4.变速结构的设计 (4)4.1确定变速组及各变速组中变速副的数目 (4)4.2结构式的拟定 (5)4.3各变速组的变速范围及极限传动比 (6)4.4确定各轴的转速 (6)4.5绘制转速图 (7)4.6确定各变速组变速副齿数 (8)4.7绘制变速系统图 (10)5.传动件的设计 (10)5.1带轮的设计 (10)5.2传动轴的直径估算 (14)5.3确定各轴转速 (14)5.4传动轴直径的估算：确定各轴最小直径 (15)5.5键的选择、传动轴、键的校核 (16)6.各变速组齿轮模数的确定和校核 (17)6.1齿轮模数的确定： (17)6.2齿轮的设计 (21)7.齿轮校验 (23)7.1齿轮强度校核 (23)7.1.1校核a组齿轮 (24)7.1.2 校核b组齿轮 (25)7.1.3 校核c组齿轮 (26)8.主轴组件设计 (28)8.1主轴的基本尺寸确定 (28)8.1.1外径尺寸D (28)8.1.2主轴孔径d (28)8.1.3主轴悬伸量a (29)8.1.4支撑跨距L (29)8.1.5主轴最佳跨距的确定 (30)8.2主轴刚度验算 (31)8.3主轴刚度验算 (32)8.4各轴轴承的选用的型号 (34)谢辞 (35)小结 (35)参考文献 (36)绪论机床主传动系统因机床的类型、性能、规格和尺寸等因素的不同，应满足的要求也不一样。
设计机床主传动系时最基本的原则就是以最经济、合理的方式满足既定的要求。
在设计时应结合具体机床进行具体分析，一般应满足的基本要求有：满足机床使用性能要求。
首先应满足机床的运动特性，如机床主轴油足够的转速范围和转速级数；满足机床传递动力的要求。
本文设计的为普通车床的传动系统，根据不同的加工条件，对传动系统的要求也不尽相同，依据某些典型工艺和加工对象，兼顾其他的可能工艺加工的要求，拟定机床技术参数，拟定参数时，要考虑机床发展趋势和同国内外同类机床的对比，从而获得最优的参数，使机床设计的最为合理。
机械机床毕业设计158设计一台普通车床的主传动系统,完成变速级数为8-12级
普通车床主传动系统设计说明书一、 设计题目：设计一台普通车床的主传动系统，完成变速级数为8-12级。
二、 设计目的：1：通过设计实践，掌握机床主传动系统的设计方法。
2：培养综合运用机械制图、机械设计基础、及结构工艺等相关知识，进行工程设计的能力。
3：培养使用手册、图册、有关资料及设计标准规范的能力。
4：提高技术总结及编制技术文件的能力。
5：是毕业设计教学环节实施的技术准备。
三、设计内容与基本要求：设计内容： （一）运动设计（1）传动方案设计（集中传动，分离式传动）（2）转速调速范围max minn Rn n（3）公比：大公比，小公比和及混合公比 （4）确定结构网和结构式：（1）传动副：前多后少，前密后疏，（2）超速级解决方案：a:增加变速组，b:采用分枝传动和背轮机构（5）绘制转速图：（1）降速：前缓后急（2）升速：前急后缓（6）三角带设计:确定变速组齿轮齿数（7）绘出传动系统图（二）动力设计（1）传动件的计算转速n i ：各轴，各齿轮（2）传动轴轴径 （3）齿轮模数 （4）主轴设计：轴径（前径，后径），内孔直径，前端前伸量a(粗选：100-120)，支撑形式，计算合理支撑跨距L（三）结构设计（四）校核一个齿轮（最小的），校核主轴（弯矩，扭矩） 基本要求：1：根据设计任务书要求，合理的确定尺寸、运动及动力等有关参数。
2：正确利用结构式、转速图等设计工具，认真进行方案分析。
3：正确的运用手册、标准，设计图样必须符合国家标准规定。
说 明书力求用工程术语，文字通顺简练，字迹工整。
4：完成主传动系统图1张和机床正反转控制电气原理图1张。
四、设计参数：(选择第二组参数作为设计数据)五、运动参数设计（1）传动方案设计（选择集中传动方案） （2）转速调速范围1000max 22.245min n Rn n ===（3）选用混合公比 1.41ϕ=（4）确定结构网和结构式：2348222=⨯⨯ （5）绘制转速图： 如下图所示（6）确定变速组齿轮齿数1．先计算第一扩大组的齿轮的齿数第一扩大组的降速比分别为：112u =，21u =故齿数最小的齿轮在降速比为112u =之中，查表取1min 22z z ==，66z s =，则'144z =，则222331z u z s u ==+，'233z = 2．基本组的降速比分别是：112.8u =，21u = 故齿数最小的齿轮在降速比为112.8u =之中，查表有1min 22z z ==，84z s =，则'162z =，'2242z z ==3．第二扩大组的降速比分别是114u =，21u = 故齿数最少的齿轮在114u =之中，查表有1min 20z z ==，100z s =，250z =则'180z =，'250z =（7）传动系统图如下：六、动力参数设计（1）传动件的计算转速主轴的计算转速：0.30.3maxminmin100045114/min45nn n rn⎛⎫⎛⎫===⎪ ⎪⎝⎭⎝⎭，取主轴的计算转速为125r/min。
转速图的习题讲述

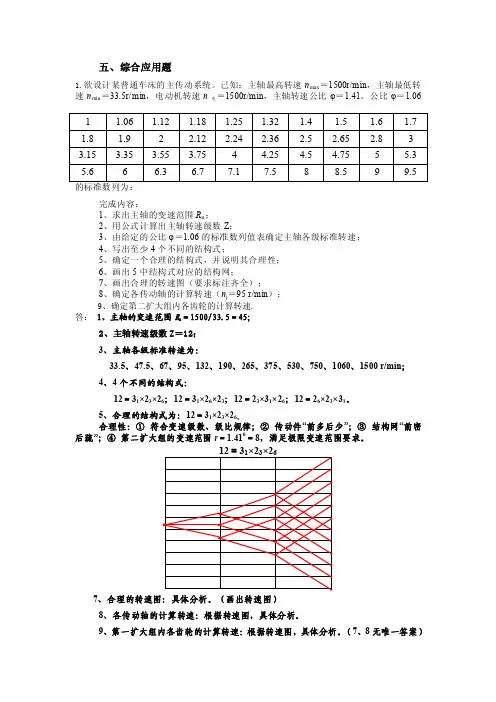

五、综合应用题1.欲设计某普通车床的主传动系统。
已知：主轴最高转速n max ＝1500r/min ，主轴最低转速n min ＝33.5r/min ，电动机转速n 电＝1500r/min ，主轴转速公比φ＝1.41。
公比φ＝1.06的标准数列为：完成内容：1、求出主轴的变速范围R n ；2、用公式计算出主轴转速级数Z ；3、由给定的公比φ＝1.06的标准数列值表确定主轴各级标准转速；4、写出至少4个不同的结构式；5、确定一个合理的结构式，并说明其合理性；6、画出5中结构式对应的结构网；7、画出合理的转速图（要求标注齐全）；8、确定各传动轴的计算转速（n j ＝95 r/min ）； 9、确定第二扩大组内各齿轮的计算转速. 答： 1、主轴的变速范围R n ＝1500/33.5＝45；2、主轴转速级数Z ＝12；3、主轴各级标准转速为：33.5、47.5、67、95、132、190、265、375、530、750、1060、1500 r/min ； 4、4个不同的结构式：12＝31×23×26；12＝31×26×23；12＝23×31×26；12＝26×23×31。
5、合理的结构式为：12＝31×23×26。
合理性：① 符合变速级数、级比规律；② 传动件“前多后少”；③ 结构网“前密后疏”；④ 第二扩大组的变速范围r ＝1.416＝8，满足极限变速范围要求。
12＝31×23×267、合理的转速图：具体分析。
（画出转速图） 8、各传动轴的计算转速：根据转速图，具体分析。
9、第一扩大组内各齿轮的计算转速：根据转速图，具体分析。
（7、8无唯一答案）1 1.06 1.12 1.18 1.25 1.32 1.4 1.5 1.6 1.7 1.8 1.9 2 2.12 2.24 2.36 2.5 2.65 2.83 3.15 3.35 3.55 3.754 4.25 4.5 4.75 5 5.3 5.666.36.77.17.588.599.52.设计一台车床的主传动系统。
