实验一：串联电阻的等效电阻测量
实验内容：
在直流电路中，测量多个串联电阻的等效电阻。

实验步骤：
1. 首先将多个电阻依次串联连接起来，形成一个电路。

2. 将电路连接至直流电源，并将电源电压调至适当数值。

3. 利用万用表测量电路两端的电压。

4. 利用欧姆定律，计算出每个电阻的电阻值。

5. 将所有电阻的电阻值相加，得到串联电阻的等效电阻。

实验结果：
实验中，通过测量电路两端的电压，可以得到各个电阻的电阻值。

将这些电阻值相加，得到的结果即为串联电阻的等效电阻。

实验二：并联电阻的等效电阻测量
实验内容：
在直流电路中，测量多个并联电阻的等效电阻。

实验步骤：
1. 首先将多个电阻并联连接起来，形成一个电路。

2. 将电路连接至直流电源，并将电源电压调至适当数值。

3. 利用万用表测量电路的总电流。

4. 利用欧姆定律，测量每个电阻的电压。

5. 利用欧姆定律，计算出每个电阻的电阻值。

6. 将所有电阻的倒数相加，再取倒数，得到并联电阻的等效电阻。

实验结果：
实验中，通过测量电路的总电流和每个电阻的电压，可以计算出各个电阻的电阻值。

将这些电阻值的倒数相加，并取倒数，得到的结果即为并联电阻的等效电阻。

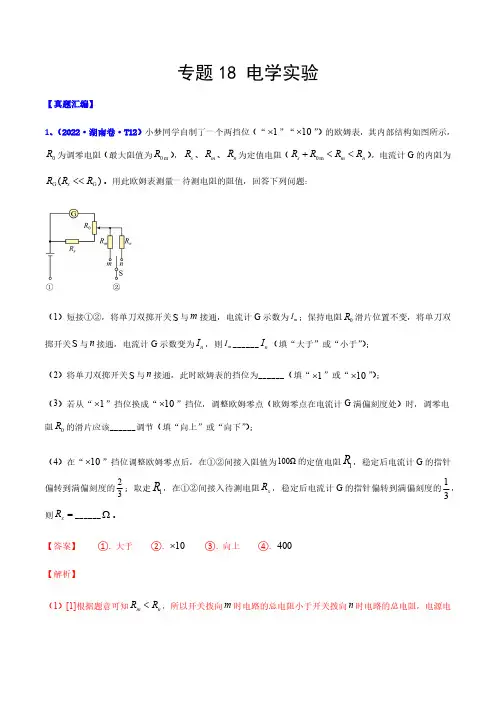

专题18电学实验-2022年高考真题和模拟题物理分类汇编(解析版)

（1）短接①②，将单刀双掷开关 S 与 m 接通，电流计 G 示数为 Im ；保持电阻 R0 滑片位置不变，将单刀双掷开关 S 与 n 接通，电流计 G 示数变为 In ，则 Im ______ In （填“大于”或“小于”）；（2）将单刀双掷开关 S 与 n 接通，此时欧姆表的挡位为______（填“1 ”或“10 ”）；（3）若从“1 ”挡位换成“10 ”挡位，调整欧姆零点（欧姆零点在电流计 G 满偏刻度处）时，调零电阻 R0 的滑片应该______调节（填“向上”或“向下”）；
【答案】 ①. af、fd、ce ②. 1.50 0.02 ③. Ⅱ ④. R0 R ⑤. BD##DB
【解析】（1）[1]依原理图可知，还需要 af、fd、ce 连线；
（1）断开开关，连接电路，将滑动变阻器 R 的滑片调到阻值最大一端。将定值电阻 R0 接入电路；闭合开
关，调节滑片位置。使电流表指针指在满刻度的
1 2
处。该同学选用的电流表为_______（填“A1”或“A2”）；
若不考虑电池内阻。此时滑动变阻器接入电路的电阻值应为________Ω。
3 （2）断开开关，保持滑片的位置不变。用 Rx 替换 R0，闭合开关后，电流表指针指在满刻度的 5 处，则 Rx
（4）[4]由图 c 可知，导电绳拉伸后的长度为 51.80cm。
3、（2022·山东卷·T14）某同学利用实验室现有器材，设计了一个测量电阻阻值的实验。实验器材：
干电池 E（电动势 1.5V，内阻未知）；电流表 A1（量程 10mA，内阻为 90Ω）；电流表 A2（量程 30mA，内阻为 30Ω）；定值电阻 R0（阻值为 150Ω）；滑动变阻器 R（最大阻值为 100Ω）；待测电阻 Rx；开关 S，导线若干。测量电路如图所示。

高考物理电学实验真题汇编

高考物理电学实验真题汇编2016年高考物理电学实验题情景描述：某学生使用旧式千兆欧计测量直流电路中所接3个电阻串联组合时，计断开。

实验目的：阐明原因并解决问题。

实验装置：电源、千兆欧计、电压表、信号发生器等。

实验步骤：1.先测量5个电阻的分压值，以校准千兆欧计；2.用校准值测量3个电阻的接法组合，计断开；3.将测量结果写在实验报告中。

实验要求：分析计断开的原因并提出解决方法。

2017年高考物理电学实验题情景描述：某学生设计一个简易电路，要求输出10V电压。

实验中，该学生接入两节干电池，但电压未达到要求。

实验目的：解释电路输出不足的原因并进行调整。

实验装置：电池盒、开关、导线、千用表等。

实验步骤：1.按设计连接电路，测量输出电压；2.分析不足的原因并采取适当措施，使电路输出电压达到10V；3.记录调整后的电路连接方式和输出电压。

实验要求：解释电路输出不足的原因，提出解决方法，并记录调整后的电路连接方式及输出电压。

2018年高考物理电学实验题情景描述：某学生在实验室中进行电学实验，将电阻R1、R2和R3连接起来，观察电压表和安培表的读数。

实验目的：分析电路中元件的连接方式对电压和电流的影响。

实验装置：电源、电压表、安培表以及电阻R1、R2、R3等。

实验步骤：1.按要求连接电路，观察并记录电压表和安培表的读数；2.改变电阻的连接方式，再次观察并记录电表的读数；3.总结电路中元件的连接方式对电压和电流的影响。

实验要求：分析电路中元件连接方式的变化对电压和电流的影响，并给出结论。

通过以上三年高考物理电学实验真题的汇编，我们可以看到高考物理电学实验着重考察学生在实验操作和实验数据处理方面的能力。

在实际的学习和备考中，同学们应多加练习，掌握实验技能，提高自己的电学实验水平，为高考取得优异成绩打下坚实的基础。

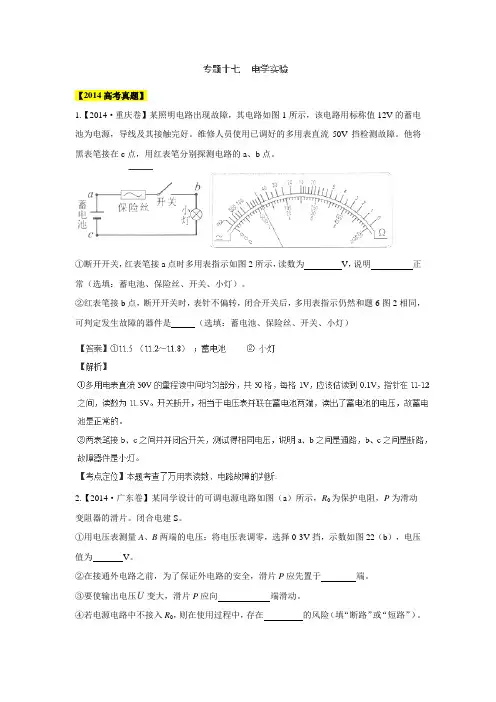

近6年高考物理真题分项版精解精析：专题17《电学实验》Word版含解析

【2014高考真题】1.【2014·重庆卷】某照明电路出现故障，其电路如图1所示，该电路用标称值12V的蓄电池为电源，导线及其接触完好。

维修人员使用已调好的多用表直流50V挡检测故障。

他将黑表笔接在c点，用红表笔分别探测电路的a、b点。

①断开开关，红表笔接a点时多用表指示如图2所示，读数为V，说明正常（选填：蓄电池、保险丝、开关、小灯）。

②红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用表指示仍然和题6图2相同，可判定发生故障的器件是（选填：蓄电池、保险丝、开关、小灯）2.【2014·广东卷】某同学设计的可调电源电路如图（a）所示，R0为保护电阻，P为滑动变阻器的滑片。

闭合电建S。

①用电压表测量A、B两端的电压：将电压表调零，选择0-3V挡，示数如图22（b），电压值为V。

②在接通外电路之前，为了保证外电路的安全，滑片P应先置于端。

③要使输出电压U变大，滑片P应向端滑动。

④若电源电路中不接入R0，则在使用过程中，存在的风险（填“断路”或“短路”）。

3.【2014·天津卷】现要测量一个未知电阻R x的阻值，除R x外可用的器材有：多用电表（仅可使用欧姆挡）；一个电池组E（电动势6V）：一个滑动变阻器R（0～20Ω，额定电流1A）：两个相同的电流表G（内阻R g＝1000Ω，满偏电流I g＝100μA）：两个标准电阻（R1＝29000Ω，R2＝0.1Ω）：一个电键S、导线若干。

①为了设计电路，先用多用电表的欧姆挡粗测未知电阻，采用“×10”挡，调零后测量该电阻，发现指针偏转非常大，最后几乎紧挨满偏刻度停下来，下列判断和做法正确的是（填字母代号）。

A．这个电阻阻值很小，估计只有几欧姆B．这个电阻阻值很大，估计有几千欧姆C．如需进一步测量可换“×1”挡，调零后测量D．如需进一步测量可换“×1k”挡，调零后测量②根据粗测的判断，设计一个测量电路，要求测量尽量准确并使电路能耗较小，画出实验电路图，并将各元件字母代码标在元件的符号旁。

(完整)物理电学实验高考真题汇编(含答案),推荐文档

电学实验1．【2017·天津卷】某探究性学习小组利用如图所示的电路测量电池的电动势和内阻。

其中电流表A1的内阻r1=1.0 kΩ，电阻R1=9.0 kΩ，为了方便读数和作图，给电池串联一个R0=3.0 Ω的电阻。

①按图示电路进行连接后，发现aa'、bb'和cc'三条导线中，混进了一条内部断开的导线。

为了确定哪一条导线内部是断开的，将电建S闭合，用多用电表的电压挡先测量a、b'间电压，读数不为零，再测量、a'间电压，若读数不为零，则一定是________导线断开；若读数为零，则一定是___________导线断开。

②排除故障后，该小组顺利完成实验。

通过多次改变滑动变阻器触头位置，得到电流表A1和A2的多组I1、I2数据，作出图象如右图。

由I1–I2图象得到电池的电动势E=_________V，内阻r=__________Ω。

【答案】①aa'bb'②1.41（1.36~1.44均可）0.5（0.4~0.6均可）【考点定位】实验——用伏安法测干电池的电动势和内阻【名师点睛】由图象法处理实验数据的关键是要理解图线的物理意义——纵轴截距和斜率表示什么，闭合电路的欧姆定律是核心。

2．【2017·新课标Ⅰ卷】（10分）某同学研究小灯泡的伏安特性，所使用的器材有：小灯泡L（额定电压3.8 V，额定电流0.32A）；电压表V d V（量程3 V，内阻3 kΩ）；电流表A d（量程0.5 A，内阻0.5 Ω）；固定电阻R0（阻值1 000 Ω）；滑动变阻器R（阻值0~9.0 Ω）；电源E（电动势5 V，内阻不计）；开关S；导线若干。

（1）实验要求能够实现在0~3.8 V的范围内对小灯泡的电压进行测量，画出实验电路原理图。

（2）实验测得该小灯泡伏安特性曲线如图（a）所示。

由实验曲线可知，随着电流的增加小灯泡的电阻_________（填“增大”“不变”或“减小”），灯丝的电阻率__________（填“增大”“不变”或“减小”）。

高考物理电学实验(伏安特性曲线,电阻的测量)专题

一、伏安特性曲线1. 某物理学习小组的同学在研究性学习过程中，用伏安法研究某电子元件R1（6V，2.5W）的伏安特性曲线，要求多次测量并尽可能减小实验误差，备有下列器材A．直流电源（6V，内阻不计）B．电流表G（满偏电流3mA，内阻10Ω）C．电流表A（0～0.6A，内阻未知）D．滑动变阻器R（0～20Ω，5A）E．滑动变阻器R′（0～200Ω，1A）F．定值电阻R0（阻值为1990Ω）G．开关与导线若干①根据题目提供的实验器材，请你设计测量电子元件R1伏安特性曲线的电路原理图（R1可用“”表示）（请画在图1方框内）②在实验中，为了操作方便且能够准确地进行测量，滑动变阻器应选用（填写器材前面的字母序号）。

③将上述电子元件R1和另一个电子元件R2接入如图2所示的电路中，他们的伏安特性曲线分别如图3中oa、ob所示，电源的电动势E＝7.0V，内阻忽略不计，调节滑动变阻器R3，使电子元件R1和R2消耗的电功率恰好相等，则此时电子元件R1的阻值为Ω，R3接入电路的阻值为Ω（结果保留两位有效数字）。

2.(2017·新课标I)某同学研究小灯泡的伏安特性，所使用的器材有:小灯泡L(额定电压3.8V,额定电流0.32A)、电压表V(量程3V,内阻3Ωk)、电流表A(量程0.5A，内阻0.5Ω)、固定电阻R(阻值1000Ω)、滑动变阻器R(阻值0～9.0Ω)、电源E(电动势5V,内阻不计)；开关S；导线若干.(1)实验要求能够实现在0～3.8V的范围内对小灯泡的电压进行测量，画出实验电路原理图。

(2)实验测得该小灯泡伏安特性曲线如图（a）所示。

由实验曲线可知，随着电流的增加小灯泡的电阻 _________(填“增大”“不变”或“减小")，灯丝的电阻率______(填“增大”“不变”或“减小”)(3)用另一电源E(电动势4V,内阻1.00 )和题给器材连接成图(b)所示的电路图，调节滑动变阻器R的阻值，可以改变小灯泡的实际功率。

实验专题(2024高考真题及解析)

实验专题（力学、电学、其他）1、力学实验1.[2024·甘肃卷] 用图甲所示实验装置探究外力一定时加速度与质量的关系.(1)以下操作正确的是 . A .使小车质量远小于槽码质量 B .调整垫块位置以补偿阻力C .补偿阻力时移去打点计时器和纸带D .释放小车后立即打开打点计时器(2)保持槽码质量不变,改变小车上砝码的质量,得到一系列打点纸带.其中一条纸带的计数点如图乙所示,相邻两点之间的距离分别为S 1,S 2,…,S 8,时间间隔均为T.下列加速度算式中,最优的是 . A .a =17S 8-S 7T 2+S 7-S 6T 2+S 6-S 5T 2+S 5-S 4T 2+S 4-S 3T 2+S 3-S 2T 2+S 2-S 1T2B .a =16S 8-S 62T 2+S 7-S 52T 2+S 6-S 42T '2+S 5-S 32T 2+S 4-S 22T 2+S 3-S 12T 2C .a =15S 8-S 53T 2+S 7-S 43T 2+S 6-S 33T 2+S 5-S 23T 2+S 4-S 13T 2D .a =14S 8-S 44T 2+S 7-S 34T 2+S 6-S 24T 2+S 5-S 14T 2(3)以小车和砝码的总质量M 为横坐标,加速度的倒数1a为纵坐标,甲、乙两组同学分别得到的1a -M 图像如图丙所示.由图可知,在所受外力一定的条件下,a 与M 成 (填“正比”或“反比”);甲组所用的 (填“小车”“砝码”或“槽码”)质量比乙组的更大.1.(1)B (2)D (3)反比槽码[解析] (1)为了使小车所受的合外力大小近似等于槽码的总重力,故应使小车质量远大于槽码质量,故A 错误;为了保证小车所受细线拉力等于小车所受合力,则需要调整垫块位置以补偿阻力,也要保持细线和长木板平行,故B 正确;补偿阻力时不能移去打点计时器和纸带,需要通过纸带上点迹是否均匀来判断小车是否做匀速运动,故C 错误;根据操作要求,应先打开打点计时器再释放小车,故D 错误.(2)根据逐差法可知S 5-S 1=4a 1T 2,S 6-S 2=4a 2T 2,S 7-S 3=4a 3T 2,S 8-S 4=4a 4T 2,联立可得小车加速度表达式为a =14S 8-S 44T 2+S 7-S 34T 2+S 6-S 24T 2+S 5-S 14T 2,此方法用到了纸带上的所有数据,故选D .(3)根据图像可知1a 与M 成正比,故在所受外力一定的条件下,a 与M 成反比;设槽码的质量为m ,则由牛顿第二定律得mg =(m +M )a ,化简可得1a =1mg ·M +1g ,故斜率越小,槽码的质量m 越大,由图可知甲组所用的槽码质量比乙组的更大.2.[2024·广东卷] 下列是《普通高中物理课程标准》中列出的三个必做实验的部分步骤,请完成实验操作和计算.(1)图甲是“探究加速度与物体受力、物体质量的关系”实验装置示意图.图中木板右端垫高的目的是 .图乙是实验得到的纸带一部分,每相邻两计数点间有四个点未画出,相邻计数点的间距已在图中给出.打点计时器电源频率为50 Hz,则小车的加速度大小为 m/s 2(结果保留3位有效数字).(2)在“长度的测量及其测量工具的选用”实验中,某同学用50分度的游标卡尺测量一圆柱体的长度,示数如图丙所示,图丁为局部放大图,读数为 cm .(3)在“用双缝干涉实验测量光的波长”实验调节过程中,在光具座上安装光源、遮光筒和光屏.遮光筒不可调节.打开并调节 ,使光束沿遮光筒的轴线把光屏照亮.取下光屏,装上单缝、双缝和测量头.调节测量头,并缓慢调节单缝的角度直到目镜中观察到 .2.(1)平衡摩擦力 2.86 (2)4.122 (3)光源清晰的干涉条纹[解析] (1)“探究加速度与物体受力、物体质量的关系”实验中,图中木板右端垫高的目的是平衡摩擦力;打点计时器打点的周期T =1f =150 s=0.02 s,因为纸带上每相邻两计数点间有四个点未画出,故纸带上每相邻两计数点间的时间间隔为Δt =5T =0.1 s,由逐差法可得小车的加速度大小为a =Δx (Δt )2=[(16.29+13.43+10.59)-(7.72+4.88+2.01)]×10-2(3×0.1)2m/s 2≈2.86 m/s 2.(2)根据游标卡尺读数规则,读数为41 mm+11×0.02 mm=41.22 mm=4.122 cm .(3)在“用双缝干涉实验测量光的波长”实验中,安装完元件后,应打开并调节光源,使光束沿轴线照亮光屏.取下光屏,装上单缝、双缝和测量头,调节测量头,并缓慢调节单缝的角度直到目镜中观察到清晰的干涉条纹.3.[2024·海南卷] 水平圆盘上紧贴边缘放置一密度均匀的小圆柱体,如图甲所示,图乙为俯视图,测得圆盘直径D =42.02 cm,圆柱体质量m =30.0 g,圆盘绕过盘心O 的竖直轴匀速转动,转动时小圆柱体相对圆盘静止.甲乙丙为了研究小圆柱体做匀速圆周运动时所需要的向心力情况,某同学设计了如下实验步骤: (1)用秒表测圆盘转动10周所用的时间t =62.8 s,则圆盘转动的角速度ω= rad/s(π取3.14).(2)用游标卡尺测量小圆柱体不同位置的直径,某次测量的示数如图丙所示,该读数d = mm,多次测量后,得到平均值恰好与d 相等.(3)写出小圆柱体所需向心力表达式F = (用D 、m 、ω、d 表示),其大小为 N(保留2位有效数字).3.(1)1 (2)16.1 (3)mω2·(D -d )26.1×10-3[解析] (1)圆盘转动10周所用的时间t =62.8 s,则圆盘转动的周期为T =62.810s=6.28 s,根据角速度与周期的关系有ω=2πT =1 rad/s .(2)根据游标卡尺的读数规则有1.6 cm+1×0.1 mm=16.1 mm . (3)小圆柱体做圆周运动的半径为r =D -d2,则小圆柱体所需向心力表达式F =mω2·(D -d )2,代入数据得F ≈6.1×10-3 N .4.[2024·海南卷] 为验证两个互成角度的力的合成规律,某组同学用两个弹簧测力计、橡皮条、轻质小圆环、木板、刻度尺、白纸、铅笔、细线和图钉等器材,按照如下实验步骤完成实验:a.用图钉将白纸固定在水平木板上;b.如图甲、乙所示,橡皮条的一端固定在木板上的G点,另一端连接轻质小圆环,将两细线系在小圆环上,细线另一端系在弹簧测力计上,用两个弹簧测力计共同拉动小圆环到某位置,并标记圆环的圆心位置为O点,拉力F1和F2的方向分别过P1和P2点,大小分别为F1=3.60 N、F2=2.90 N;撤去拉力F1和F2,改用一个弹簧测力计拉动小圆环,使其圆心到O点,在拉力F的方向上标记P3点,拉力的大小为F=5.60 N.请完成下列问题:(1)在图乙中按照给定的标度画出F1、F2和F的图示,然后按平行四边形定则画出F1、F2的合力F'.(2)比较F和F',写出可能产生误差的两点原因.4.(1)如图所示(2)①没有做到弹簧测力计、细线、橡皮条都与木板平行;②读数时没有正视弹簧测力计[解析] (1)按照给定的标度画出F1、F2和F的图示,然后按平行四边形定则画出F1、F2的合力F',如图所示.(2)F和F'不完全重合的误差可能是:①没有做到弹簧测力量计、细线、橡皮条都与木板平行;②读数时没有正视弹簧测力计.5.[2024·江西卷] 某小组探究物体加速度与其所受合外力的关系.实验装置如图1所示,水平轨道上安装两个光电门,小车上固定一遮光片,细线一端与小车连接,另一端跨过定滑轮挂上钩码.(1)实验前调节轨道右端滑轮高度,使细线与轨道平行,再适当垫高轨道左端以平衡小车所受摩擦力.(2)小车的质量为M1=320 g.利用光电门系统测出不同钩码质量m时小车加速度a.钩码所受重力记为F,作出a-F图像,如图2中图线甲所示.(3)由图线甲可知,F较小时,a与F成正比;F较大时,a与F不成正比.为了进一步探究,将小车的质量增加至M2=470 g,重复步骤(2)的测量过程,作出a-F像,如图2中图线乙所示.(4)与图线甲相比,图线乙的线性区间,非线性区间.再将小车的质量增加至M3=720 g,重复步骤(2)的测量过程,记录钩码所受重力F与小车加速度a,如下表所示(表中第9~14组数据未列出).序号12345钩码所受重力0.0200.0400.0600.0800.100F/(9.8 N)小车加速度0.260.550.821.081.36a/(m·s-2)序号6789~1415钩码所受重力0.1200.1400.160…0.300F/(9.8 N)小车加速度1.671.952.20…3.92a/(m·s-2)(5)请在图2中补充描出第6至8三个数据点,并补充完成图线丙.(6)根据以上实验结果猜想和推断:小车的质量时,a 与F 成正比.结合所学知识对上述推断进行解释:.5.(4)较大较小 (5)如图所示(6)远大于钩码的质量对钩码根据牛顿第二定律有F -F T =ma ,对小车根据牛顿第二定律有F T =Ma ,联立解得F =(M +m )a ,变形得a =1M+mF ,当m ≪M 时,可认为m +M ≈M ,则a =1MF ,即a 与F成正比[解析] (4)根据题图2分析可知,与图线甲相比,图线乙的线性区间较大,非线性区间较小.(5)在坐标系中进行描点,结合其他点用平滑的直线连接各点,使尽可能多的点在线上,不在线上的点均匀地分布在线的两侧.作出图线丙如图所示.2、电学实验1.[2024·安徽卷] 某实验小组要将电流表G(铭牌标示:I g=500 μA,R g=800 Ω)改装成量程为0~1 V和0~3 V的电压表,并用标准电压表对其进行校准.选用合适的电源、滑动变阻器、电阻箱、开关和标准电压表等实验器材,按图甲所示连接电路,其中虚线框内为改装电路.(1)开关S1闭合前,滑片P应移动到(填“M”或“N”)端.(2)根据要求和已知信息,电阻箱R1的阻值已调至1200 Ω,则R2的阻值应调至Ω.(3)当单刀双掷开关S2与a连接时,电流表G和标准电压表V的示数分别为I、U,则电流表G 的内阻可表示为.(结果用U、I、R1、R2表示)(4)校准电表时,发现改装后电压表的读数始终比标准电压表的读数偏大,经排查发现电流表G 内阻的真实值与铭牌标示值有偏差,则只要即可.(填正确答案标号)A.增大电阻箱R1的阻值B.减小电阻箱R2的阻值C.将滑动变阻器的滑片P向M端滑动(5)校准完成后,开关S2与b连接,电流表G的示数如图乙所示,此示数对应的改装电压表读数为V.(保留2位有效数字)1.(1)M(2)4000(3)U-R1-R2(4)A(5)0.86I[解析] (1)由图可知,该滑动变阻器采用分压式接法,为了保护仪表安全,在开关S1闭合前,滑片P应移到M端;(2)当开关S2接b时,电压表量程为0~1 V,根据欧姆定律有U1=I g(R g+R1),当开关S2接a时,电压表量程为0~3 V,根据欧姆定律有U2=I g(R g+R1+R2),其中R1=1200 Ω,联立解得R2=4000 Ω; (3)当开关S2接a时,根据欧姆定律有U=I(R g+R1+R2),则电流表G的内阻可表示为R g=U-R1-R2;I(4)校准电表时,发现改装后电压表的读数始终比标准电压表的读数偏大,可知电流表G内阻的真实值小于铭牌标示值,根据闭合电路的欧姆定律知,可以增大两电阻箱的阻值.故选A. (5)根据闭合电路欧姆定律可得U V=I A(R g+R1)=430×10-6×(800+1200) V=0.86 V.2.[2024·甘肃卷] 精确测量干电池电动势和内阻需要考虑电表内阻的影响.可用器材有:电压表(量程0~1.5 V,内阻约为1.5 kΩ)、电流表(量程0~0.6 A)、滑动变阻器、开关、干电池和导线若干.某小组开展了以下实验.甲乙(1)考虑电流表内阻影响①用图甲所示电路测量电流表的内阻.从图乙电压表和电流表读数可得电流表内阻R A=Ω(保留2位有效数字).②用图丙所示电路测量干电池电动势和内阻.电压表读数、电流表读数、干电池内阻和电流表内阻分别用U、I、r和R A表示.则干电池电动势E=U+(用I、r和R A表示).③调节滑动变阻器测得多组电表读数,作出图丁所示的U-I图像.则待测干电池电动势E= V(保留3位有效数字)、内阻r=Ω(保留1位小数).丁(2)考虑电压表内阻影响该小组也尝试用图戊所示电路测量电压表内阻,但发现实验无法完成.原因是.A.电路设计会损坏仪器B.滑动变阻器接法错误C.电压太大无法读数D.电流太小无法读数2.(1)①1.0②I(r+R A)③1.401.0(2)D[解析] (1)①由图乙可知,电压表读数为U=0.60 V,电流表读数为I=0.58 A,根据欧姆定律可得电流表内阻为R A=UI =0.600.58Ω≈1.0 Ω;②由闭合电路欧姆定律可知,干电池电动势的表达式为E=U+I(r+R A);③根据E=U+I(r+R A)变形得到U=-(r+R A)I+E,根据图像可知,纵截距b=E=1.40 V,斜率的绝对值|k|=r+R A=1.40-1.000.20-0Ω=2.0 Ω,所以待测干电池电动势为E=1.40 V,内阻为r=1.0 Ω.(2)由于将电压表串联接在电路中,电压表内阻很大,电路中电流太小,故无法完成实验的原因可能是电流太小无法读数,故选D.3.[2024·广东卷] 某科技小组模仿太阳能发电中的太阳光自动跟踪系统,制作光源跟踪演示装置,实现太阳能电池板方向的调整,使电池板正对光源.图甲是光照方向检测电路.所用器材有:电源E(电动势3 V);电压表V1和V2(量程均有0~3 V 和0~15 V,内阻均可视为无穷大);滑动变阻器R;两个相同的光敏电阻R G1和R G2;开关S;手电筒;导线若干.图乙是实物图.图中电池板上垂直安装有半透明隔板,隔板两侧装有光敏电阻,电池板固定在电动机转轴上.控制单元与检测电路的连接未画出.控制单元对光照方向检测电路无影响.请完成下列实验操作和判断.(1)电路连接.图乙中已正确连接了部分电路,请完成虚线框中滑动变阻器R、电源E、开关S和电压表V1间的实物图连线.(2)光敏电阻阻值与光照强度关系测试.①将图甲中R的滑片置于端,用手电筒的光斜照射到R G1和R G2,使R G1表面的光照强度比R G2表面的小.②闭合S,将R的滑片缓慢滑到某一位置.V1的示数如图丙所示,读数U1为V,V2的示数U2为1.17 V.由此可知,表面光照强度较小的光敏电阻的阻值(选填“较大”或“较小”).③断开S.(3)光源跟踪测试.①将手电筒的光从电池板上方斜照射到R G1和R G2.②闭合S,并启动控制单元.控制单元检测并比较两光敏电阻的电压,控制电动机转动.此时两电压表的示数U1<U2,图乙中的电动机带动电池板(填“逆时针”或“顺时针”)转动,直至时停止转动,电池板正对手电筒发出的光.3.(1)如图所示(2)①b②1.63(1.61~1.65均可)较大(3)②逆时针U1=U2(或R G1=R G2)[解析] (1)由题图甲可知,V1测R G1两端电压,V2测R G2两端电压,滑动变阻器采用分压式接法,由题图乙可知,此时V2已并联在R G2两端,V1未并联在电路中,故应将V1的“3”接线柱连到滑动变阻器右上接线柱处,滑动变阻器分压式接入电路中.(2)①从安全性角度考虑,一开始应将题图甲中R的滑片置于b端,使两个电压表的示数均为零.②由题图丙知电压表的分度值为0.1 V,根据读数原则需估读到0.1 V的下一位,读数为1.63 V.由串联电路中电流相等,电阻之比等于电压之比,可知电压较大时对应的电阻较大.由题图甲知,V1测R G1两端电压,V2测R G2两端电压,且U1>U2,则R G1>R G2,由①可知R G1表面的光照强度比R G2表面的小,说明表面光照强度较小的光敏电阻的阻值较大.(3)②U1<U2,说明R G1电阻小,对应光照强度大,而R G2电阻大,对应光照强度小,因此光是从左上方斜向右下方照射,所以应逆时针转动电池板,使光线和太阳能电池板垂直,直至U1=U2时停止转动,此时R G1=R G2,两板对应光照强度相同,电池板正对手电筒发出的光.4.[2024·广西卷] 某同学为探究电容器充、放电过程,设计了图甲实验电路.器材如下:电容器,电源E(电动势6 V,内阻不计),电阻R1=400.0 Ω,电阻R2=200.0 Ω,电流传感器,开关S1、S2,导线若干.实验步骤如下:(1)断开S1、S2,将电流传感器正极与a节点相连,其数据采样频率为5000 Hz,则采样周期为s;(2)闭合S 1,电容器开始充电,直至充电结束,得到充电过程的I -t 曲线如图乙,由图乙可知开关S 1闭合瞬间流经电阻R 1的电流为 mA(结果保留3位有效数字);(3)保持S 1闭合,再闭合S 2,电容器开始放电,直至放电结束,则放电结束后电容器两极板间电压为 V;(4)实验得到放电过程的I -t 曲线如图丙,I -t 曲线与坐标轴所围面积对应电容器释放的电荷量为0.018 8 C,则电容器的电容C 为 μF .图丙中I -t 曲线与横坐标、直线t =1 s 所围面积对应电容器释放的电荷量为0.003 8 C,则t =1 s 时电容器两极板间电压为 V(结果保留2位有效数字). 4.(1)15000(2)15.0 (3)2 (4)4.7×103 5.2[解析] (1)采样周期为T =1f =15000 s .(2)由图乙可知开关S 1闭合瞬间流经电阻R 1的电流为15.0 mA .(3)放电结束后电容器两极板间电压等于R 2两端电压,根据闭合电路欧姆定律得电容器两极板间电压为U C =ER 1+R 2·R 2=2 V . (4)充电结束后电容器两端电压为U C '=E =6 V,故可得ΔQ =(U C '-U C )C =0.018 8 C,解得C =4.7×103 μF;设t =1 s 时电容器两极板间电压为U C ″,得(U C '-U C ″)C =0.003 8 C,代入数值解得U C ″≈5.2 V .5.[2024·海南卷] 用如图甲所示的电路观察电容器的充放电现象,实验器材有电源E 、电容器C 、电压表、电流表、电流传感器、计算机、定值电阻R 、单刀双掷开关S 1、开关S 2、导线若干.(1)闭合开关S 2,将S 1接1,电压表示数增大,最后稳定在12.3 V .在此过程中,电流表的示数 .(填选项标号) A .一直稳定在某一数值 B .先增大,后逐渐减小为零C .先增大,后稳定在某一非零数值(2)先后断开开关S 2、S 1,将电流表更换成电流传感器,再将S 1接2,此时通过定值电阻R 的电流方向为 (选填“a →b ”或“b →a ”),通过传感器将电流信息传入计算机,画出电流随时间变化的I -t 图像,如图乙,t =2 s 时I =1.10 mA,图中M 、N 区域面积比为8∶7,可求出R = kΩ(保留2位有效数字).5.(1)B (2)a →b 5.2[解析] (1)电容器充电过程中,当电路刚接通后,电流表示数从0增大至某一最大值,后随着电容器的不断充电,电路中的充电电流在减小,当充电结束电路稳定后,此时电路相当于断路,电流为0,故选B .(2)根据电路图可知充电结束后电容器上极板带正电,将S 1接2,电容器放电,此时通过定值电阻R 的电流方向为a →b ;t =2 s 时,I =1.10 mA,可知此时电容器两端的电压为U 2=IR ,电容器开始放电前两端电压为12.3 V ,根据I -t 图像与横轴围成的面积表示放电荷量可得,0~2 s 的放电荷量为Q 1=ΔU ·C =(12.3-1.10×10-3·R )C ,2 s 后到放电结束放电荷量为Q 2=ΔU'·C =1.10×10-3·RC ,根据题意Q 1Q 2=87,解得R ≈5.2 kΩ.6.[2024·河北卷] 某种花卉喜光,但阳光太强时易受损伤.某兴趣小组决定制作简易光强报警器,以便在光照过强时提醒花农.该实验用到的主要器材如下:学生电源、多用电表、数字电压表(0~20 V)、数字电流表(0~20 mA)、滑动变阻器R (最大阻值50 Ω,1.5 A)、白炽灯、可调电阻R 1(0~50 kΩ)、发光二极管LED 、光敏电阻R G 、NPN 型三极管VT 、开关和若干导线等. (1)判断发光二极管的极性使用多用电表的“×10 k”欧姆挡测量二极管的电阻.如图甲所示,当黑表笔与接线端M 接触、红表笔与接线端N 接触时,多用电表指针位于表盘中a 位置(见图乙);对调红、黑表笔后指针位于表盘中b 位置(见图乙).由此判断M 端为二极管的 (选填“正极”或“负极”).(2)研究光敏电阻在不同光照条件下的伏安特性①采用图丙中的器材进行实验,部分实物连接已完成.要求闭合开关后电压表和电流表的读数从0开始.导线L 1、L 2和L 3的另一端应分别连接滑动变阻器的、、接线柱(以上三空选填接线柱标号“A”“B”“C”或“D”).②图丁为不同光照强度下得到的光敏电阻伏安特性曲线,图中曲线Ⅰ、Ⅰ和Ⅰ对应光敏电阻受到的光照由弱到强.由图像可知,光敏电阻的阻值随其表面受到光照的增强而(选填“增大”或“减小”).(3)组装光强报警器电路并测试其功能图戊为利用光敏电阻、发光二极管、三极管(当b、e间电压达到一定程度后,三极管被导通)等元件设计的电路.组装好光强报警器后,在测试过程中发现,当照射到光敏电阻表面的光强达到报警值时,发光二极管并不发光,为使报警器正常工作,应(选填“增大”或“减小”)可调电阻R1的阻值,直至发光二极管发光.6.(1)负极(2)①A A C(或D)[或者三空分别为:C(或D)A B]②减小(3)增大[解析] (1)使用多用电表欧姆挡测二极管电阻时,电流也是“红进黑出”,即表内电源正极与黑表笔相连,电源负极与红表笔相连,且测二极管正向电阻时阻值很小,测二极管反向电阻时阻值无穷大.当黑表笔与接线柱M接触、红表笔与接线柱N接触时,多用电表指针位于表盘中a 位置(电阻无穷大),而对调红、黑表笔后指针位于表盘中b位置(电阻很小),说明黑表笔(连接电源正极)与接线柱N接触时测的是二极管正向电阻,即N端为二极管的正极.(2)①要求闭合开关后电压表和电流表的读数从0开始,所以滑动变阻器应采用分压式接法,导线L2应连接A接线柱,导线L1和导线L3应“一上一下”连接滑动变阻器的接线柱,可以导线L1连接A接线柱,导线L3连接C或D接线柱,或者导线L3连接B接线柱,导线L1连接C或D接线柱.②伏安特性曲线上的点与原点连线的斜率的倒数表示电阻,由所给伏安特性曲线图可知,曲线Ⅰ、Ⅰ、Ⅰ对应的电阻在减小,说明随着光照由弱到强,光敏电阻的阻值减小.(3)在测试过程中发现,当照射在光敏电阻表面的光强达到报警值时,发光二极管并不发光,说明三极管未被导通,这是因为b、e间电压较小,未达到是三极管导通的值,为使报警器正常工作,应调大R1两端分得的电压直至发光二极管发光,由于R1与R G串联后总电压一定,所以要调大R1的阻值.7.[2024·江苏卷] 某同学在实验室做“测定金属的电阻率”的实验,除被测金属丝外,还有如下实验器材可供选择:A.直流电源:电动势约为3 V,内阻可忽略不计;B.电流表A:量程0~100 mA,内阻约为5 Ω;C.电压表V:量程0~3 V,内阻为3 kΩ;D.滑动变阻器:最大阻值为100 Ω,允许通过的最大电流为0.5 A;E.开关、导线等.(1)该同学用刻度尺测得金属丝接入电路的长度L=0.820 m,用螺旋测微器测量金属丝直径时的测量结果如图甲所示,从图中读出金属丝的直径为mm.(2)用多用电表欧姆“×1”挡测量接入电路部分的金属丝电阻时,多用电表的示数如图乙所示,从图中读出金属丝电阻约为Ω.(3)若该同学根据伏安法测出金属丝的阻值R=10.0 Ω,则这种金属材料的电阻率为Ω·m.(结果保留两位有效数字)7.(1)0.787(0.785~0.788均可)(2)9.0(3)5.9×10-6[解析] (1)根据螺旋测微器的读数规律,该读数为d=0.5 mm+28.7×0.01 mm=0.787 mm.(2)根据欧姆挡的读数规律,该读数为R x=9.0×1 Ω=9.0 Ω.(3)根据电阻定律有R=ρLS =ρLπ(d2)2=4ρLπd2,解得ρ=πd2R4L,代入数据得ρ=5.9×10-6 Ω·m.8.[2024·江西卷] 某小组欲设计一种电热水器防触电装置,其原理是:当电热管漏电时,利用自来水自身的电阻,可使漏电电流降至人体安全电流以下.为此,需先测量水的电阻率,再进行合理设计.(1)如图1所示,在绝缘长方体容器左右两侧安装可移动的薄金属板电极,将自来水倒入其中,测得水的截面宽d=0.07 m和高h=0.03 m.(2)现有实验器材:电流表(量程0~300 μA,内阻R A=2500 Ω)、电压表(量程0~3 V或0~15 V,内阻未知)、直流电源(3 V)、滑动变阻器、开关和导线.请在图1中画线完成电路实物连接.(3)连接好电路,测量26 ℃的水在不同长度l时的电阻值R x.将水温升到65 ℃,重复测量.绘出26 ℃和65 ℃水的R x-l图线,分别如图2中甲、乙所示.(4)若R x-l图线的斜率为k,则水的电阻率表达式为ρ=(用k、d、h表示).实验结果表明,温度(选填“高”或“低”)的水更容易导电.(5)测出电阻率后,拟将一段塑料水管安装于热水器出水口作为防触电装置.为保证出水量不变,选用内直径为8.0×10-3m的水管.若人体的安全电流为1.0×10-3A,热水器出水温度最高为65 ℃,忽略其他电阻的影响(相当于热水器220 V的工作电压直接加在水管两端),则该水管的长度至少应设计为m.(保留2位有效数字)8.(2)如图所示(4)kdh高(5)0.46[解析] (2)由于电流表阻值已知,因此电流表采用内接法时,水的电阻R =U I-R A ,可消除伏安法测电阻的系统误差;因电源电动势为3 V ,则电压表选用0~3 V 量程.实物连线如图所示. (4)根据电阻定律有R x =ρl S ,又S =dh ,联立可得R x =ρdℎl ,故R x -l 图像的斜率k =ρdℎ,解得ρ=kdh ;根据题图2可知,65 ℃水的R x -l 图像的斜率比26 ℃水的R x -l 图像的斜率小,说明温度高的水的电阻率较小,更容易导电.(5)根据欧姆定律和电阻定律有R =UI =ρl 'πD 24,其中ρ=kdh ,由题图2可知,65 ℃水的R x -t 图像的斜率k =80.7×103 Ω/m,代入数据解得l'≈0.46 m,故该水管长度的最小值为0.46 m .9.[2024·辽宁卷] 某探究小组要测量电池的电动势和内阻.可利用的器材有:电压表、电阻丝、定值电阻(阻值为R 0)、金属夹、刻度尺、开关S 、导线若干.他们设计了如图所示的实验电路原理图.(1)实验步骤如下:①将电阻丝拉直固定,按照图甲连接电路,金属夹置于电阻丝的 (选填“A ”或“B ”)端; ②闭合开关S,快速滑动金属夹至适当位置并记录电压表示数U ,断开开关S,记录金属夹与B 端的距离L ;③多次重复步骤②,根据记录的若干组U 、L 的值,作出图丙中图线Ⅰ;④按照图乙将定值电阻接入电路,多次重复步骤②,再根据记录的若干组U 、L 的值,作出图丙中图线Ⅰ.(2)由图线得出纵轴截距为b ,则待测电池的电动势E = .(3)由图线求得Ⅰ、Ⅰ的斜率分别为k 1、k 2,若k2k 1=n ,则待测电池的内阻r = (用n 和R 0表示).9.(1)A (2)1b(3)R 0n -1[解析] (1)为了保护电路,避免通过电源的电流过大,闭合开关前,金属夹应置于使电阻丝接入电路的阻值最大处,即应该置于A 端.(2)对于图甲电路,根据闭合电路欧姆定律有U =E -Ir ,设金属丝的电阻率为ρ,横截面积为S ,根据欧姆定律和电阻定律有I =UR ,R =ρLS ,联立可得U =E -USρL r ,整理可得1U =1E +Sr Eρ·1L ,对于图乙电路,根据闭合电路欧姆定律有U =E -I (r +R 0),根据欧姆定律和电阻定律有I =UR,R =ρL S,联立并整理可得1U =1E+S (r+R 0)Eρ·1L ,所以图线的纵轴截距b =1E ,解得E =1b .(3)由题意可知k 1=SrEρ,k 2=S (r+R 0)Eρ,又k2k 1=n ,联立解得r =R0n -1. 10.电阻型氧气传感器的阻值会随所处环境中的氧气含量发生变化.在保持流过传感器的电流(即工作电流)恒定的条件下,通过测量不同氧气含量下传感器两端的电压,建立电压与氧气含量之间的对应关系,这一过程称为定标.一同学用图甲所示电路对他制作的一个氧气传感器定标.实验器材有:装在气室内的氧气传感器(工作电流1 mA)、毫安表(内阻可忽略)、电压表、电源、滑动变阻器、开关、导线若干、5个气瓶(氧气含量分别为1%、5%、10%、15%、20%).(1)将图甲中的实验器材间的连线补充完整,使其能对传感器定标; (2)连接好实验器材,把氧气含量为1%的气瓶接到气体入口;(3)把滑动变阻器的滑片滑到端(选填“a ”或“b ”),闭合开关;。

2025届高考物理一轮复习——电学实验基础训练(附答案解析)

2025届高考物理一轮复习——电学实验基础训练一、单选题（本大题共4小题）1．如图是用电压表和电流表测电阻的一种连接方法，x R为待测电阻。

如果考虑到电表内阻对测量结果的影响，则（）A．电流表示数大于通过x R的实际电流，根据测量计算的x R值大于真实值B．电流表示数等于通过x R的实际电流，根据测量计算的x R值大于真实值C．电压表示数大于x R两端的实际电压，根据测量计算的x R值小于真实值D．电压表示数等于x R两端的实际电压，根据测量计算的x R值小于真实值2．某高中维修科网购了一盘大约650m长的铝导线，某实验小组使用表盘如图a 所示的多用电表正确测量其电阻约为13Ω后，需要继续测量一个阻值大约为100~200Ω的电阻。

正确测量时指针如图b所示，在用红、黑表笔接触这个电阻两端之前，以下说法正确的是（）A．换挡后必须先用螺丝刀调节表盘下中间部位的指针定位螺丝，使表针指向“0”倍率的电阻挡，欧姆调零后测量，读数为B．将多用电表的选择开关旋至100160ΩC．用多用电表测量电阻时，黑表笔电势较高D．测量完成之后，将表笔从插孔拔出，并将选择开关旋到“直流电压500V”位置3．在“金属丝电阻率的测量”的实验中，以下操作中错误的是()A．用刻度尺测量金属丝的全长，且测量三次，算出其平均值，然后再将金属丝接入电路中B．采用伏安法测电阻时，用电流表测电阻丝中的电流，用电压表测电阻丝两端的电压C．用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值D．实验中应保持金属丝的温度大致保持不变4．系统误差是由于实验原理等原因而产生的误差，在“测电源电动势和内阻”实验中由于电表的内阻所产生的误差即为系统误差。

关于该系统误差产生原因以及影响，以下正确的是（）A．电流表分压，测得的电源电动势偏大B．电流表分压，测得的电源电动势偏小C．电压表分流，测得的电源电动势偏大D．电压表分流，测得的电源电动势偏小二、多选题（本大题共4小题）5．如图为某型号多用电表欧姆档×100档下的某次测量结果。

高考物理电学实验复习

电学实验复习一、实验题1．某同学想要研究小灯泡的伏安特性，现有的实验器材如下：A．小灯泡L（额定电压约3.8V，额定功率约1.8W）；B．电压表V1（量程3V，内阻为3kΩ）；C．电压表V2（量程为15V，内阻为15kΩ）D．电流表A（量程为0.6A，内阻约为1Ω）E．定值电阻R1（阻值100Ω）；F．定值电阻R2（阻值1000Ω）G．滑动变阻器R（阻值0~10Ω）；。

H．电源E（电动势5V，内阻不计），开关S，导线若干；（1）该同学已选定的器材是小灯泡L、滑动变阻器R、电源E、开关S、导线若干，要完成该实验，还需要的器材是___________（填写器材前的字母序号）（3）正确设计并连接好电路，实验中测得该灯泡的伏安特性曲线如图所示，由实验的图线可知，小灯泡在额定电压下工作时的电阻为___________Ω。

（结果保留两位有效数字）（4）现将两个相同的小灯泡按如图电路图连接到另一个电路中，图中电源的电动势为6V，内阻为1.0Ω，电阻R0的阻值为4.0Ω，闭合开关S，每个小灯泡的实际功率为___________W。

（结果保留两位有效数字）2．某校物理兴趣小组利用所学知识自制了一个欧姆表，其内部结构如图甲所示，已知所用毫安表的满偏电流为100mA，内阻为4.5Ω，电源的电动势E=2V，内阻r=0.5Ω，a、b是两个倍率档，开关S接a为“×10”，接b为“×1”，R1是固定电阻，R2是调零电阻，P、Q是两只表笔。

（1）表笔P是______（选填“红”或“黑”）表笔；（2）某次测量时，将开关S接a处，将红黑表笔短接进行欧姆调零，此时应调节R2=______Ω，使指针指在“100mA”处；（3）固定电阻R1=______Ω；（4）某次测量电阻时，将开关S接b处，完成欧姆调零后，在红黑表笔间接入待测电阻时，毫安表指针指在“40mA”处，则所测的电阻R x=______Ω。

3．某兴趣小组使用如图1电路，探究太阳能电池的输出功率与光照强度及外电路电阻的关系，其中P 为电阻箱，0R 是阻值为37.9k Ω的定值电阻，E 是太阳能电池，μA 是电流表（量程0~100μA ，内阻2.10k Ω）（1）实验中若电流表的指针位置如题图2所示，则电阻箱P 两端的电压是______V 。

高考物理电学实验真题

高考物理电学实验真题
今年高考物理试题一到电学实验，考查学生对电路原理的理解和实
验操作能力。

下面我们来看一下具体的试题内容及解析。

第一题：实验装置如图所示，小灯泡发光。

\\
实验装置图中连有一台电池和一根导线。

这种电路称为“串联电路”，电流从电源的正极进入电路，经过每个元件后再返回电池的负极。

因此，无论是在小灯泡内部还是外部观察，小灯泡都会发光。

第二题：小灯泡接在直流电路中，变换电路连接情况如图所示，
A,B两位置之间穿过电流强度范围为零。

\\
根据电流的定义：电流是电荷在单位时间内通过导线横截面积的多少。

在A和B两位置之间电流强度为零，说明这两点之间没有电荷通过，即电路中断。

因此，只有当变换开关接通时，电路才是通的。

第三题：做电学实验时，注意事项如下：\\
1. 使用绝缘性能良好的导线，避免短路或漏电现象。

2. 接线前确保电源处于关闭状态，避免触电危险。

3. 接触元件表面的金属部分时，避免直接用手触摸电路，以免产生
电击。

4. 在实验室内不要随意把手伸入电路中，以确保安全。

总结：高考物理电学实验真题考查了学生对电路的基本结构和运行原理的理解，以及实验操作的规范性和安全性。

学生在备战高考时，应该比较熟悉这方面的知识，做好实验前的准备工作，遵守实验室规定，确保实验的顺利进行。

希望同学们在考试中取得理想的成绩！。

知识点十四电学实验--2022年高考物理分类题库

知识十四电学实验1.(2022·全国甲卷)某同学要测量微安表内阻,可利用的实验器材有:电源E (电动势1.5V,内阻很小),电流表(量程10mA,内阻约10Ω),微安表(量程100μA,内阻R g 待测,约1kΩ),滑动变阻器R (最大阻值10Ω),定值电阻R 0(阻值10Ω),开关S,导线若干。

(1)将图中所示的器材符号连线,画出实验电路原理图;(2)某次测量中,微安表的示数为90.0μA,电流表的示数为9.00mA,由此计算出微安表内阻R g =Ω。

【解析】(1)为了准确测出微安表两端的电压,可以让微安表与定值电阻R 0并联,再与电流表串联,通过电流表的电流与微安表的电流之差,可求出流过定值电阻R 0的电流,从而求出微安表两端的电压,进而求出微安表的内电阻,由于电源电压过大,并且为了测量多组数据,滑动变阻器采用分压式解法,实验电路原理图如图所示:(2)流过定值电阻R 0的电流I =I A -I G =9.00mA-0.09mA=8.91mA加在微安表两端的电压U =IR 0=8.91×10-2V微安表的内电阻R g ==Ω=990Ω答案:(1)见解析图(2)9902.(2022·辽宁选择考)某同学要将一小量程电流表(满偏电流为250μA,内阻为1.2kΩ)改装成有两个量程的电流表,设计电路如图(a)所示,其中定值电阻R 1=40Ω,R 2=360Ω。

(1)当开关S 接A 端时,该电流表的量程为0~mA;(2)当开关S 接B 端时,该电流表的量程比接在A 端时(选填“大”或“小”);(3)该同学选用量程合适的电压表(内阻未知)和此改装电流表测量未知电阻R x 的阻值,设计了图(b)中两个电路。

不考虑实验操作中的偶然误差,则使用(选填“甲”或“乙”)电路可修正由电表内阻引起的实验误差。

【解析】(1)由图可知当S 接A 时,R 1和R 2串联接入电路,再和电流表并联,满偏时电流表两端的电压为U m =I m r =250×10-6×1.2×103V=0.3V ,此时通过R 1和R 2的电流为I ==A=0.75×10-3A=0.75mA ,所以总电流为I 总=I m +I =1mA ,即量程为0~1mA 。

全国高考物理电学实验部分真题附复习资料

全国I 卷23．（10分）某实验小组利用如图（a ）所示的电路探究在25C ~80C ︒︒范围内某热敏电阻的温度特性。

所用器材有：置于温控室（图中虚线区域）中的热敏电阻T R ，其标称值（25°C 时的阻值）为900.0 Ω；电源E （6V ，内阻可忽略）；电压表○V （量程150mV ）；定值电阻0R （阻值20.0Ω），滑动变阻器1R （最大阻值为1000Ω）；电阻箱2R （阻值范围0~999.9Ω）；单刀开关S 1，单刀双掷开关S 2。

实验时，先按图（a ）连接好电路，再将温控室的温度t 升至80.0°C 。

将S 2与1端接通，闭合S 1，调节1R 的滑片位置，使电压表读数为某一值0U ；保持1R 的滑片位置不变，将2R 置于最大值，将S 2与2端接通，调节2R ，使电压表读数仍为0U ；断开S 1，记下此时2R 的读数。

逐步降低温控室的温度t ，得到相应温度下2R 的阻值，直至温度降到25.0°C 。

实验得到的2R t -数据见下表。

回答下列问题：（1）在闭合S 1前，图（a ）中1R 的滑片应移动到（填“a ”或“b ”）端；（2）在图（b ）的坐标纸上补齐数据表中所给数据点，并做出2R t -曲线；（3）由图（b ）可得到T R 在25C ~80C ︒︒范围内的温度特性。

当440C t .=︒时，可得T R =Ω；（4）将T R 握于手心，手心温度下2R 的相应读数如图（c ）所示，该读数为 Ω，则手心温度为 °C 。

23．（1）b图（c ）图（b ）R图（a ） 4006008001000（2）如图（3）450 （4）620.0 33.0全国卷Ⅱ22．（6分）某同学组装一个多用电表。

可用的器材有：微安表头（量程100μA,内阻900Ω）；电阻箱R 1 （阻值范围0~999.9Ω）；电阻箱R 2 （阻值范围0~99 999.9Ω）；导线若干。

高考电学实验(真题)

电学实验汇总一、仪器的读数问题1．多用表的读数问题、电路故障判断【例1】（卷）某照明电路出现故障，其电路如题6图1所示，该电路用标称值12V的蓄电池为电源，导线及其接触完好。

维修人员使用已调好的多用表直流50V挡检测故障。

他将黑表笔接在c点，用红表笔分别探测电路的a、b点。

①断开开关，红表笔接a点时多用表指示如题6图2所示，读数为V，说明正常（选填：蓄电池、保险丝、开关、小灯）。

②红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用表指示仍然和题6图2相同，可判断发生故障的器件是。

（选填：蓄电池、保险丝、开关、小灯）【解析】①多用电表直流50V的量程读中间均匀部分，共50格，每格1V，应该估读到0.1V，指针在11~12之间，读数为11.5V。

开关断开，相当于电压表并联在蓄电池两端，读出了蓄电池的电压，故蓄电池是正常的。

②两表笔接b、c之间，闭合开关，测试电压相同，说明a、b之间是通路，b、c之间是断路，故障器件是小灯。

【答案】①11.5（11.2～11.8）；蓄电池②小灯【点评】本题考查了万用表读数，读数时应注意估读；考查了利用万用表进行电路故障判断的问题。

2．螺旋测微器、游标卡问题（卷）现有一合金制成的圆柱体，为测量该合金的电阻率，现用伏安法测圆柱体两端之间的电阻，用螺旋测微器测量该圆柱体的直径，用游标卡尺测量该圆柱体的长度。

螺旋测微器和游标卡尺的示数如图（a）和图（b）所示。

（1）由上图读得圆柱体的直径为mm，长度为cm。

（2）若流经圆柱体的电流为I，圆柱体两端之间的电压为U，圆柱体的直径和长度分别为D、L，测得D、L、I、U表示的电阻率的关系式为ρ= 。

【解析】螺旋测微器读数：1.5mm＋34.5×0.01mm=1.845mm，游标卡尺读数：42mm＋8×0.05mm=42.40mm。

（2）根据电阻定律公式得，代入相关测量物理量可得。

【答案】（1）1.844 （在1.842～1.846围的均可）；4.240；（2）2．电压表的读数问题、滑动变阻器的分压式接法【例3】（卷）某同学设计的可调电源电路如图（a）所示，R0为保护电阻，P为滑动变阻器的滑片，闭合电键S。

五年(2017-2021)高考物理真题分项详解专题13 电学实验

高考物理真题项详解——专题13 电学实验一．选择题（共1小题）1．（浙江）在“探究变压器线圈两端的电压与匝数的关系”实验中，可拆变压器如图所示。

为了减小涡流在铁芯中产生的热量，铁芯是由相互绝缘的硅钢片平行叠成。

硅钢片应平行于（）A．平面abcd B．平面abfe C．平面abgh D．平面aehd二．实验题（共18小题）2．（河北）某同学研究小灯泡的伏安特性，实验室提供的器材有：小灯泡（6.3V，0.15A）、直流电源（9V）、滑动变阻器、量程合适的电压表和电流表、开关和导线若干。

设计的电路如图1所示。

（1）根据图1，完成图2中的实物连线。

（2）按照图1连线后，闭合开关，小灯泡闪亮一下后熄灭，观察发现灯丝被烧断，原因可能是（单项选择，填正确答案标号）。

A.电流表短路B.滑动变阻器的滑片接触不良C.滑动变阻器滑片的初始位置在b端（3）更换小灯泡后，该同学正确完成了实验操作，将实验数据描点作图，得到I﹣U图像，其中一部分如图3所示。

根据图像计算出P点对应状态下小灯泡的电阻为 Ω（保留三位有效数字）。

3．（甲卷）某同学用图（a）所示电路探究小灯泡的伏安特性，所用器材有：小灯泡（额定电压2.5V，额定电流0.3A）、电压表（量程300mV，内阻300Ω）、电流表（量程300mA，内阻0.27Ω）定值电阻R0、滑动变阻器R1（阻值0﹣20Ω）、电阻箱R2（最大阻值9999.9Ω）、电源E（电动势6V，内阻不计）、开关S、导线若干。

完成下列填空：（1）有3个阻值分别为10Ω、20Ω、30Ω的定值电阻可供选择，为了描绘小灯泡电流在0﹣300mA的U﹣I曲线，R0应选取阻值为 Ω的定值电阻；（2）闭合开关前，滑动变阻器的滑片应置于变阻器的（填“a”或“b”）端；（3）在流过电流表的电流较小时，将电阻箱R2的阻值置零，改变滑动变阻器滑片的位置，读取电压表和电流表的示数U、I，结果如图（b）所示。

当流过电流表的电流为10mA时，小灯泡的电阻为 Ω（保留1位有效数字）；（4）为使得电压表满量程时对应于小灯泡两端的电压为3V，该同学经计算知，应将R2的阻值调整为 Ω。

(2017-2019)高考物理真题分类汇编专题19电学实验(学生版)

专题19 电学实验1．（2019·新课标全国Ⅰ卷）某同学要将一量程为250 μA的微安表改装为量程为20 mA的电流表。

该同学测得微安表内阻为1 200 Ω，经计算后将一阻值为R的电阻与该微安表连接，进行改装。

然后利用一标准毫安表，根据图（a）所示电路对改装后的电表进行检测（虚线框内是改装后的电表）。

（1）根据图（a）和题给条件，将（b）中的实物连接。

（2）当标准毫安表的示数为16.0 mA时，微安表的指针位置如图（c）所示，由此可以推测出改装的电表量程不是预期值，而是。

（填正确答案标号）A．18 Ma B．21 mA C．25mA D．28 mA（3）产生上述问题的原因可能是。

（填正确答案标号）A．微安表内阻测量错误，实际内阻大于1 200 ΩB．微安表内阻测量错误，实际内阻小于1 200 ΩC．R值计算错误，接入的电阻偏小D．R值计算错误，接入的电阻偏大（4）要达到预期目的，无论测得的内阻值是否正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为R的电阻即可，其中= 。

2．（2019·新课标全国Ⅱ卷）某小组利用图（a）所示的电路，研究硅二极管在恒定电流条件下的正向电压U与温度t的关系，图中V1和V2为理想电压表；R为滑动变阻器，R0为定值电阻（阻值100 Ω）；S为开关，E为电。

实验中二极管置于控温炉内，控温炉内的温度t由温度计（图中未画出）测出。

图（b）是该小组在恒定电流为50.0μA时得到的某硅二极管U–I关系曲线。

回答下列问题：（1）实验中，为保证流过二极管的电流为50.0μA，应调节滑动变阻器R，使电压表V1的示数为U1= mV；根据图（b）可知，当控温炉内的温度t升高时，硅二极管正向电阻（填“变大”或“变小”），电压表V1示数（填“增大”或“减小”），此时应将R的滑片向（填“A”或“B”）端移动，以使V1示数仍为U1。

（2）由图（b）可以看出U与t成线性关系，硅二极管可以作为测温传感器，该硅二极管的测温灵敏度为Δ||ΔUt= ×10–3V/℃（保留2位有效数字）。

高考物理电学实验专题训练及参考答案

高考物理电学实验专题训练一、实验题1.某同学使用如图甲所示器材测定小灯泡在不同电压下的阻值,已知小灯泡标有“2.5V,1.25W”字样,备选滑动变阻器有两种规格,1R 标有“10Ω,2A”,2R 标有“100Ω,0.2A”。

现要求小灯泡两端电压从零开始,并能测量多组数据。

(1)为使操作更为方便,滑动变阻器应选用___________(填“1R ”或“2R ”)。

(2)在答题纸上将实物图补充完整。

(3)图乙为根据实验数据作出的一条I U 图线,从图中求出小灯泡正常工作时的阻值大小为____________Ω(结果保留两位有效数字),考虑电表对线路的影响,此阻值比小灯泡的实际阻值偏___________(填“大”或“小”)。

2.在"描绘小灯泡的伏安特性曲线"实验中,小灯泡的额定电压为2.5V,额定功率为0.5W,此外还有以下器材可供选择:A.直流电源3V(内阻不计)B.直流电流表0~300mA(内阻约为5Ω)C.直流电流表0~3A(内阻约为0.1Ω)D.直流电压表0~3V(内阻约为3k Ω)E.滑动变阻器100Ω,0.5AF.滑动变阻器10Ω,2AG.导线和开关实验要求小灯泡两端的电压从零开始变化并能进行多次测量.(1)实验中电流表应选用__________,滑动变阻器应选用__________;(均填写仪器前的字母)(2)在图所示的虚线框中画出符合要求的实验电路图(虚线框中已将所需的滑动变阻器画出,请补齐电路的其他部分,要求滑片P向b端滑动时,灯泡变亮);-图线如图所示.由此可知,当电压为0.5V时,小灯泡的灯丝电阻(3)根据实验数据,画出的小灯泡I U是__________Ω。

(4)根据实验测量结果可以绘制小灯泡的电功率P随其两端电压U或电压的平方2U变化的图象,在图中所给出的甲、乙、丙、丁图象中可能正确的是__________.(选填"甲""乙""丙""丁")3.某同学利用如图所示的电路测量一微安表量程为100Aμ，内阻为几千Ω的内阻，可使用的器材有：两个电阻箱R（最大阻值为99999.9Ω）和B R(最大阻值为99999.9Ω)；A电源E(电动势约为1.5V，内阻不计：单刀开关S和2S，完成下列实验步骤中的填1空：①为了保护微安表，开始时将电阻箱A的阻值调至最大；②闭合1S，2S，逐步减小电阻箱A的阻值，使微安表满偏，此时电阻箱A的读数为12000.6Ω；③断开1S，将电阻箱A的读数调整为4.000.2Ω，将电阻箱B的阻值调至______选填“最大”或“最小”，再闭合1S和2S，然后调整电阻箱B的阻值，使微安表重新达到满偏，这时电阻箱A两端的电压与②中相比______选填“改变”或“不变；④此时电阻箱B的读数为1450.6Ω，则由此可知待测微安表的内阻为______Ω，电源的电动势为______电动势的结果保留三位有效数字。

(14)电学实验——2023届高考物理一轮复习揭秘高考原题

（14）电学实验——2023届高考物理一轮复习揭秘高考原题【新高考】1.【2022年湖南卷】小梦同学自制了一个两挡位（“×1”“×10”）的欧姆表，其内部结构如图所示，0R 为调零电阻（最大阻值为0m R ），s m n R R R 、、为定值电阻（0s m m n R R R R +<<），电流计的内阻为()G G sR R R 。

用此欧姆表测量一待测电阻的阻值，回答下列问题：（1）短接①②，将单刀双掷开关S 与m 接通，电流计示数为m I ；保持电阻0R 滑片位置不变，将单刀双掷开关S 与n 接通，电流计示数变为n I ，则m I _________n I （填“大于”或“小于”）；（2）将单刀双掷开关S 与n 接通，此时欧姆表的挡位为_____（填“×1”或“×10”）；（3）若从“×1”挡位换成“×10”挡位，调整欧姆零点（欧姆零点在电流计满偏刻度处）时，调零电阻0R 的滑片应该________调节（填“向上”或“向下”）；（4）在“×10”挡位调整欧姆零点后，在①②间接入阻值为100 Ω的定值电阻1R ，稳定后电流计的指针偏转到满偏刻度的23；取走1R ，在①②间接入待测电阻x R ，稳定后电流计的指针偏转到满偏刻度的13，则x R =______Ω。

2.【2022年山东卷】某同学利用实验室现有器材，设计了一个测量电阻阻值的实验。

实验器材：干电池E （电动势1.5 V ，当阻未知）；电流表1A （量程10 mA ，内阻为90 Ω）；电流表2A （量程30 mA ，内阻为30 Ω）；定值电阻0R （阻值为150 Ω）；滑动变阻器R （最大阻值为100 Ω）；待测电阻x R ；开关S ，导线若干。

测量电路如图所示。

（1）断开开关，连接电路，将滑动变阻器R 的滑片调到值最大一端。

将定值电阻0R 接入电路;闭合开关，调节滑片位置,使电流表指针指在满刻度的12处。

专题34 电学实验——历年高考物理真题精选之黄金30题(原卷版)

历年高考物理真题精选之黄金30题专题34 电学实验一、实验题1．（2021·河北·高考真题）某同学研究小灯泡的伏安特性，实验室提供的器材有；小灯泡（6.3V，0.15A），直流电源（9V），滑动变阻器，量程合适的电压表和电流表，开关和导线若干，设计的电路如图1所示。

（1）根据图1，完成图2中的实物连线______；（2）按照图1连线后，闭合开关，小灯泡闪亮一下后熄灭，观察发现灯丝被烧断，原因可能是______（单项选择，填正确答案标号）；A．电流表短路B．滑动变阻器的滑片接触不良C．滑动变阻器滑片的初始位置在b端（3）更换小灯泡后，该同学正确完成了实验操作，将实验数据描点作图，得到I U 图像，其中一部分如图3所示，根据图像计算出P点对应状态下小灯泡的电阻为______Ω（保留三位有效数字）。

2．（2020·全国·高考真题）某同学用伏安法测量一阻值为几十欧姆的电阻R x，所用电压表的内阻为1 kΩ，电流表内阻为0.5Ω。

该同学采用两种测量方案，一种是将电压表跨接在图（a）所示电路的O、P两点之间，另一种是跨接在O、Q两点之间。

测量得到如图（b）所示的两条U–I图线，其中U与I分别为电压表和电流表的示数。

回答下列问题：（1）图（b）中标记为II的图线是采用电压表跨接在________（填“O、P”或“O、Q”）两点的方案测量得到的。

（2）根据所用实验器材和图（b）可判断，由图线________（填“I”或“II”）得到的结果更接近待测电阻的真实值，结果为________Ω（保留1位小数）。

（3）考虑到实验中电表内阻的影响，需对（2）中得到的结果进行修正，修正后待测电阻的阻值为________Ω（保留1位小数）。

3．（2020·浙江·高考真题）某同学分别用图甲和图乙的电路测量同一节干电池的电动势和内阻。

（1）在答题纸相应的方框中画出图乙的电路图____________；（2）某次测量时电流表和电压表的示数如图所示，则电流I=_____A，电压U= _____V；（3）实验得到如图所示的两条直线，图中直线Ⅰ对应电路是图1_____（选填“甲”或“乙”）；（4）该电池的电动势E=_____V（保留三位有效数字），内阻r=_____Ω（保留两位有效数字）。
