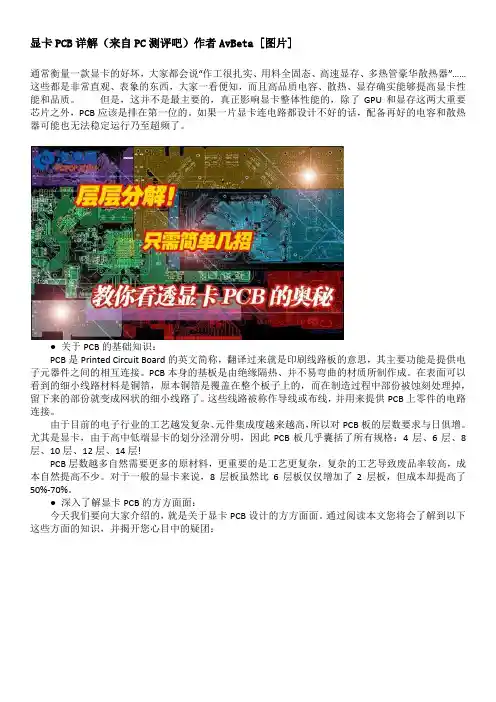

显卡PCB详解(来自PC测评吧)作者AvBeta [图片]通常衡量一款显卡的好坏,大家都会说“作工很扎实、用料全固态、高速显存、多热管豪华散热器”……这些都是非常直观、表象的东西,大家一看便知,而且高品质电容、散热、显存确实能够提高显卡性能和品质。
但是,这并不是最主要的,真正影响显卡整体性能的,除了GPU和显存这两大重要芯片之外,PCB应该是排在第一位的。
如果一片显卡连电路都设计不好的话,配备再好的电容和散热器可能也无法稳定运行乃至超频了。
● 关于PCB的基础知识:PCB是Printed Circuit Board的英文简称,翻译过来就是印刷线路板的意思,其主要功能是提供电子元器件之间的相互连接。
PCB本身的基板是由绝缘隔热、并不易弯曲的材质所制作成。
在表面可以看到的细小线路材料是铜箔,原本铜箔是覆盖在整个板子上的,而在制造过程中部份被蚀刻处理掉,留下来的部份就变成网状的细小线路了。
这些线路被称作导线或布线,并用来提供PCB上零件的电路连接。
由于目前的电子行业的工艺越发复杂、元件集成度越来越高,所以对PCB板的层数要求与日俱增。
尤其是显卡,由于高中低端显卡的划分泾渭分明,因此PCB板几乎囊括了所有规格:4层、6层、8层、10层、12层、14层!PCB层数越多自然需要更多的原材料,更重要的是工艺更复杂,复杂的工艺导致废品率较高,成本自然提高不少。
对于一般的显卡来说,8层板虽然比6层板仅仅增加了2层板,但成本却提高了50%-70%。
● 深入了解显卡PCB的方方面面:今天我们要向大家介绍的,就是关于显卡PCB设计的方方面面。
通过阅读本文您将会了解到以下这些方面的知识,并揭开您心目中的疑团:可曾想过,PCB的设计制造会有多么复杂无论媒体或经销商,在介绍一款显卡的时候首先会提到它是“公版”还是“非公版”,这种说法就是针对PCB设计。
所以我们首先来了解下公版和非公版的概念及优缺点。
● 什么是公版和非公版PCB?公版产品:是按照芯片厂商提供的一套完整的芯片、PCB、供电用料等设计方案而进行生产的。
PCB各层含义简介浅显易懂图文展示

PCB各层含义简介浅显易懂图文展示写在前面•一,各层整体简介•二,二层板常用的层实例(绘制阶段)o 1.上下两层(T/B Layer)o 2.多层(Multi Layer)o 3.丝印层(T/B Overlay)o 4.Mechanical 1与Keep out层•三,例子板子下载链接•四,实际板子举例(成板阶段)•五,结束语:以上内容如有错误或不妥欢迎指出,谢谢!写在前面希望帮助初学AD(PCB画图)的同学对PCB实物有辅助认识的作用PCB( Printed Circuit Board),中文名称为印制电路板,又称印刷线路板,说简单点就是块电路板一,各层整体简介English 中文作用Top Layer 顶层信号层主要用来放置走线和元器件Bottom Layer 底层信号层同上,就是一个在上面一个在背面Keep out Layer 禁止布线层所选区域外禁止布线,也有人用于设计板框Mechanical 1 机械层1 用于界定元件位置(可当Keep-out用,具体看制板厂要求)Mechanical 13、机械层13、元件本体尺寸,包括三维English 中文作用14 14Mechanical 15、16 机械层15、16用于在设计极早期估算线路板尺寸Top Overlay 顶层丝印层用来标注各种标识,元件号,商标等Bottom Overlay 底层丝印层底层丝印,同上,就是在底层Top Paste 顶层锡膏防护层定义不被盖油的层,用于焊接或SMT加工Bottom Past 底层锡膏防护层同上Top Solder 顶层阻焊层定义不可焊接的区域保护铜箔不被氧化等作用Top Solder 底层阻焊层同上,即板子上绿(其他)色的外面这一层Drill Guide 钻孔定位层焊盘及过孔的钻孔的中心定位坐标层(注意是中心)Drill Drawing 钻孔描述层焊盘及过孔的钻孔尺寸孔径尺寸描述层Multi-Layer 多层过孔穿透此层二,二层板常用的层实例(绘制阶段)1.上下两层(T/B Layer)上下两层主要用于布线和放置元器件,红色线是顶层的走线(即导线),蓝色线是底层的二维图例:三维图例:2.多层(Multi Layer)用于绘制过孔,比如需要直插元件或者固定螺丝在封装库独立封装设计时(红色标记):多层过孔用于固定螺丝的效果(绿色标记):二维:三维:3.丝印层(T/B Overlay)这个层就很有意思了,甚至可以图案上去,常规用法就是表元器件标号、说明、商标:二维(绿色):三维(红色):加图案:二维:三维:4.Mechanical 1与Keep out层这两个层都可以用来做板框和限制走线,但是严格划分的话,Mechanical 1层是用来制定板框的,而Keep out 层是用来设置禁止布线区域的,严格上讲Mechanical 1 的面积要大于Keep out一点才符合设计初衷。
教你快速识别显卡做工

教大家几个能快速识别显卡做工的小技巧,虽然不够全面,也稍嫌麻烦(有些方法需要把散热器取下才可以),但是好歹也能准确判断出显卡的真实做工和用料,希望能帮助大家正确购买到真正做工实在,用料充足的显卡。
一眼识破10层PCB和8层PCB简单地说显卡PCB电路板主要分为3层:电源层、接地层和信号层,但随着电路复杂程度的增加,负责传输信号的层数也会相应增加。
因此显卡的PCB电路板出现了6层、8层甚至10层。
增加层数的做法不仅可以使设计人员更加方便地走线,还能够降低干扰、提高显卡稳定性。
我们经常可以看到显卡厂商在标榜自家高端显卡时,往往会提到“10层PCB”。
通常,中高端显卡都为6层PCB,如何才能知道手上的显卡真如宣传中所说的10层PC B呢?在这里我教大家一个方法:通过对比相同核心的PCB板线路就可以知道。
以图1和图2的GF9800GT为例,可以看出在采用10层PCB设计的GPU核心周围,线路非常清晰简洁。
而采用8层PCB设计的GPU核心周围的电路就显得比较杂乱密集了。
这主要是因为把显存线路和PCI-E接口等线路分到另外的信号层后,10层PCB电路就显得更简洁清晰了。
4相供电还是8相供电?接下来就要讲讲显卡的供电电路部分的做工和用料了。
传统的模拟供电方式,主要看供电相数的多少,目前很多厂商为了突出其显卡的性能,都在大力宣传自己的显卡拥有X相供电。
判断显卡供电相数的方法很简单,笔者教大家观察供电部分的电感数量即可,一般情况下,一个电感就对应一相供电。
有些显卡厂商在设计显卡供电电路时,每一相供电电路上搭配了两个电感,这样做可以分摊更多的电流,有效地避免了电流过大时的干优。
不过这又造成了误解,有意或无意间让人误以为这是8相或更高供电规格的显卡,给奸商提供了虚假宣传的机会。
其实,辨别此类情况也很简单,只需将显卡反过来,观察其电感的引脚,是否共用一组线路即可。
以图4和图5为例,只有4对引脚的即是四相供电。
而有8对引脚的就是8相供电了。
pcb板电路原理图分模块解析

pcb板电路原理图分模块解析————————————————————————————————作者:————————————————————————————————日期:PCB板电路原理图分模块解析前面介绍了电路图中的元器件的作用和符号。
一张电路图通常有几十乃至几百个元器件,它们的连线纵横交叉,形式变化多端,初学者往往不知道该从什么地方开始,怎样才能读懂它。
其实电子电路本身有很强的规律性,不管多复杂的电路,经过分析可以发现,它是由少数几个单元电路组成的。
好象孩子们玩的积木,虽然只有十来种或二三十种块块,可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。
同样道理,再复杂的电路,经过分析就可发现,它也是由少数几个单元电路组成的。
因此初学者只要先熟悉常用的基本单元电路,再学会分析和分解电路的本领,看懂一般的电路图应该是不难的。
按单元电路的功能可以把它们分成若干类,每一类又有好多种,全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
让我们从电源电路开始。
一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换(蓄电池则要经常充电)的缺点,因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电,所以要想从 220 伏市电变换成直流电,应该先把220 伏交流变成低压交流电,再用整流电路变成脉动的直流电,最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高,所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分,见图 1 。
其中变压电路其实就是一个铁芯变压器,需要介绍的只是后面三种单元电路。
二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
pcb设计技巧:如何快速识别AltiumDesigner09中各层含义

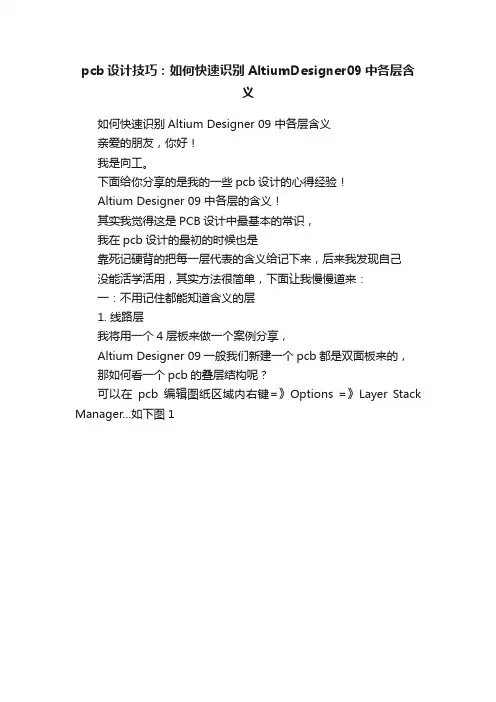

pcb设计技巧:如何快速识别AltiumDesigner09中各层含义如何快速识别Altium Designer 09 中各层含义亲爱的朋友,你好!我是向工。

下面给你分享的是我的一些pcb设计的心得经验!Altium Designer 09 中各层的含义!其实我觉得这是PCB设计中最基本的常识,我在pcb设计的最初的时候也是靠死记硬背的把每一层代表的含义给记下来,后来我发现自己没能活学活用,其实方法很简单,下面让我慢慢道来:一:不用记住都能知道含义的层1. 线路层我将用一个4层板来做一个案例分享,Altium Designer 09一般我们新建一个pcb都是双面板来的,那如何看一个pcb的叠层结构呢?可以在pcb编辑图纸区域内右键=》Options =》Layer Stack Manager…如下图1图1你将会打开Layer Stack Manager对话框,如下图2所示:我们可以看到这是一款双面板:只有T op Layer 和Bottom Layer 这两层线路层。
图2因为我们要设计的是一款4层板,所以我们还要增加两层线路层才是一个4层板,参考下图3,我们可以点击右边的Add Layer 来增加两层线路层。
(我不推荐点击Add Plane来增加两层负片的线路层,即使你是用来做电源和地,两个大片的铜箔,因为不管你是初学还是已经有一定经验的pcb 设计者,我觉得使用正片是最容易让人理解的,看到什么就是什么,出错的几率会小很多…)图3我刚做pcb设计的最初几年,到这一步我就不理他了,其实到这里有一个很关键的技巧,这些层的名字是可以自己设定的,没必要用软件默认的名字,那样看起来太让人费劲了,你可以双击它,会弹出一个对话框,如下图4:你可以对他进行设定……图4我一般按自己所喜欢的命名方法(主要是自己好记,一看就明白)如下图5一样把4层线路层按如下方法命名:第1层:L1_TOP第2层:L2_GND第3层:L3_VCC第4层:L4_BOT(6层板,8层板,10层板,12层板……也是如此类推……)图5设置完后按OK确认,在pcb编辑图纸的下方的各层状态栏里就可以方便快速的进行层间的切换了,如下图6:图6这样的层含义是不是很容易就能记住了呢?我就是这样很简单、容易的把这些层含义搞定的……2. 机械层到这里还没有完呢,我还有一个秘密要告诉你!那就是机械层(Mechanical Layer),它们的名字也是都可以自己设定的,请看下图7右上角部分,是不是觉得很好用呢?赶快自己试试吧!按L直接弹出如下图的对话框,你就可以自己设定机械层的名字了。
