螺丝的成型工艺
螺丝的制作工艺

螺丝的制作工艺
螺丝的制作工艺一般包括以下步骤:
1. 材料准备:选择合适的螺丝材料,通常为金属如碳钢、不锈钢、铜等。
根据需要的强度、耐腐蚀性等特性选择合适的材料。
2. 冷镦成型:将材料加热至一定温度,然后通过冷轧的方式将材料冷成螺丝的毛坯。
通常使用冷挤压、冷镦拉丝等方法进行成型。
3. 铣齿加工:将螺丝毛坯放入铣齿机中,通过旋转和切削的方式将螺丝的螺纹加工出来。
螺纹的加工过程包括粗铣、半精密铣和精密铣。
4. 热处理:通过热处理的方法对螺丝进行淬火和回火,提高螺丝的强度和硬度,并降低其脆性。
5. 镀层处理:为了增加螺丝的耐腐蚀性和外观美观,常常对螺丝进行镀锌、镀镍、镀铬等处理。
6. 检测和质量控制:对成品螺丝进行尺寸、螺纹、硬度等方面的检测,确保螺丝符合相关标准和质量要求。
7. 包装和出货:将符合要求的螺丝进行包装,常见的包装方式包括盒装、袋装、
散装等,然后将螺丝出货给客户。
以上是一般螺丝的制作工艺步骤,具体的制作过程也会因为螺丝的类型、规格、用途等不同而有所差异。
螺丝制作工艺流程

螺丝制作工艺流程
螺丝的制作工艺流程可以分为以下几个步骤:
第一步:原材料的准备
螺丝的制作主要使用钢材或铝材等金属作为原材料。
在制作螺丝前,需要对原材料进行热处理,使其具有一定的硬度和强度。
然后再进行下一步的加工。
第二步:冷镦成型
冷镦成型是制作螺丝的核心工艺。
这个过程主要是通过模具对原材料进行塑性变形,使其逐渐变成螺丝的成型。
第三步:锻造
锻造是指将已经成型的螺丝经过高温加热后再进行塑性变形,从而进一步提高其强度和韧性。
第四步:热处理
经过锻造后的螺丝需要进行热处理。
这个过程主要是通过对已成型的螺丝进行高
温加热,使其内部结构发生改变,从而提高螺丝的硬度和强度。
第五步:表面处理
表面处理是指对螺丝表面进行加工,使其表面光滑、无划痕、无毛刺等。
这个过程可以通过机械加工、化学处理、电镀等方式实现。
第六步:检验
最后一步是对制作好的螺丝进行检验。
这个过程主要是通过外观检查、力学性能测试、化学成分分析等方式,对螺丝进行全面检验,保证其质量符合标准。
螺丝是怎样制作的?

螺丝是怎样制作的?螺丝是我们生活中随处可见的紧固件,不仅对于工程师来说十分重要,而且也贯穿了每一个人的生活。
那么,螺丝具体是怎样制作出来的呢?本文将介绍螺丝制作的一般过程。
一、熔炼熔炼是螺丝最重要的一步,将原材料熔化为相同的熔融体,这个过程可以称之为液化。
在通过高温熔融后,熔融体可以通过液体和固体两种形式进行加工。
大多螺丝制造厂通常是用铝锌(AZ)合金作为原料,当然也可以使用不锈钢和其他金属,冷镦的时候必须用熔融申硅,温度一般为1600-1700℃,熔融后的风口温度约为1100-1200℃。
二、铸造熔融体进入模具,金属完全填充模具中的表面,经过一段时间熔融体就会凝固固结。
生产螺丝要求模具一定要有准确的大小规格和一定的注射量。
根据铸造的原料不同,采用的模具也会有改变,一般来说铸造是需要模具的,其模具必须要有准确的开孔和凹点,以确保螺丝制品的质量和性能。
三、镦压通过模压的方式成型,又称为塑压或冷镦,根据模具型号的不同,模压的工艺也有一定的差别。
冷镦可以将制品进一步加工成制品所需要的有规律凹坑、结构深度和外形规格,冷镦可以使螺丝的表面更加平滑、光滑,更有弹性。
四、丝切削丝切削是精密的螺丝加工的最终工序,它的主要目的是切割出所需要的特殊形状和规格,比如圆形或六角形螺纹等。
它可以使螺丝的表面更加光滑,大大提高螺丝在组装过程中的夹紧力,也可以为螺丝提供良好的外观效果。
五、检验螺丝制造过程中最后一步就是检验,它能够确保螺丝制品的质量,通常会用随机抽样技术和全检法。
这两种抽样技术可以保证在工程制造过程中所有螺丝尺寸、形状和规格都是标准的,从而能保证螺丝的安全性、可靠性和性能。
制造小螺丝的工艺流程

制造小螺丝的工艺流程英文回答:The process of manufacturing small screws involves several steps. First, the raw material, usually metal, is obtained. This can be stainless steel, brass, or other suitable materials depending on the desired properties of the screw. The raw material is then melted and poured into molds to create the screw blanks.Next, the screw blanks are heat-treated to increase their strength and durability. This involves subjecting the blanks to high temperatures and then rapidly cooling them. This process, known as quenching, helps to align themetal's crystalline structure and improve its mechanical properties.After heat treatment, the screw blanks are shaped using a series of machines. These machines can include lathes, milling machines, and thread rolling machines. Lathes areused to shape the screw blanks into the desired size and shape, while milling machines are used to create thescrew's head and other features. Thread rolling machines are then used to create the screw's threads.Once the screws have been shaped, they undergo a process called deburring. This involves removing any sharp edges or burrs that may have been created during the shaping process. Deburring can be done manually or using specialized machines.After deburring, the screws are cleaned to remove any dirt, oil, or other contaminants. This can be done using solvents, ultrasonic cleaning, or other methods depending on the specific requirements of the screws.Finally, the screws are inspected for quality control purposes. This can involve visual inspection, measuring the dimensions of the screws, and testing their mechanical properties. Any defective screws are discarded, while the acceptable ones are packaged and prepared for shipment.中文回答:制造小螺丝的工艺流程包括几个步骤。
螺栓加工标准工艺

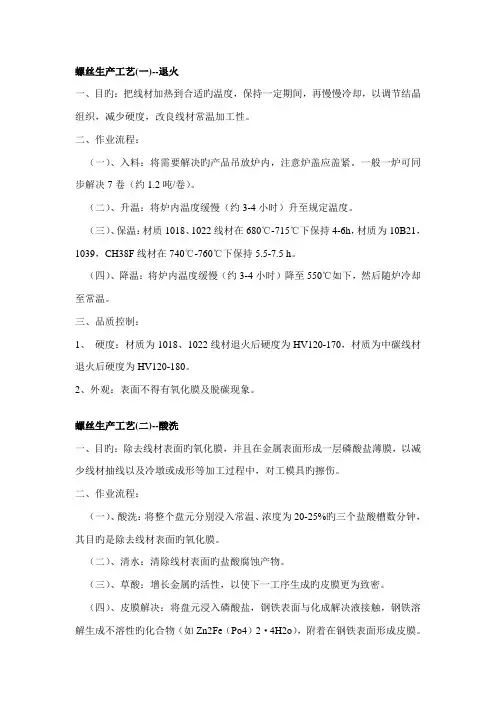

螺丝生产工艺(一)--退火一、目旳:把线材加热到合适旳温度,保持一定期间,再慢慢冷却,以调节结晶组织,减少硬度,改良线材常温加工性。
二、作业流程:(一)、入料:将需要解决旳产品吊放炉内,注意炉盖应盖紧。
一般一炉可同步解决7卷(约1.2吨/卷)。
(二)、升温:将炉内温度缓慢(约3-4小时)升至规定温度。
(三)、保温:材质1018、1022线材在680℃-715℃下保持4-6h,材质为10B21,1039,CH38F线材在740℃-760℃下保持5.5-7.5 h。
(四)、降温:将炉内温度缓慢(约3-4小时)降至550℃如下,然后随炉冷却至常温。
三、品质控制:1、硬度:材质为1018、1022线材退火后硬度为HV120-170,材质为中碳线材退火后硬度为HV120-180。
2、外观:表面不得有氧化膜及脱碳现象。
螺丝生产工艺(二)--酸洗一、目旳:除去线材表面旳氧化膜,并且在金属表面形成一层磷酸盐薄膜,以减少线材抽线以及冷墩或成形等加工过程中,对工模具旳擦伤。
二、作业流程:(一)、酸洗:将整个盘元分别浸入常温、浓度为20-25%旳三个盐酸槽数分钟,其目旳是除去线材表面旳氧化膜。
(二)、清水:清除线材表面旳盐酸腐蚀产物。
(三)、草酸:增长金属旳活性,以使下一工序生成旳皮膜更为致密。
(四)、皮膜解决:将盘元浸入磷酸盐,钢铁表面与化成解决液接触,钢铁溶解生成不溶性旳化合物(如Zn2Fe(Po4)2·4H2o),附着在钢铁表面形成皮膜。
(五)、清水:清除皮膜表面残存物。
(六)、润滑剂:由于磷酸盐皮膜旳摩擦系数并不是很低,不能赋予加工时充足旳润滑性,但与金属皂(如钠皂)反映形成坚硬旳金属皂层,可以增长其润滑性能。
螺丝生产工艺(三)--抽线一、目旳:将盘元冷拉至所需线径。
实用上针对部分产品又可分粗抽(剥壳)和精抽两个阶段。
二、作业流程盘元经酸洗之后,通过抽线机冷拉至所需线径。
合用于大螺丝、螺帽、牙条所用线材。
螺丝钉的制造过程

螺丝钉的制造过程
螺丝钉的制造过程通常包括以下几个步骤:
1. 材料准备:制造螺丝钉的原材料通常是钢丝或钢棒。
这些原材料经过切割、拉直和表面处理等工艺,以确保其质量和尺寸符合要求。
2. 冷镦成型:将准备好的钢丝或钢棒送入冷镦机中,通过模具的作用将其成型为螺丝钉的头部和杆部。
这个过程会使材料发生塑性变形,形成所需的形状。
3. 搓牙:在螺丝钉的杆部上形成螺纹。
这个过程通常使用搓丝机来完成,通过滚轮的作用在杆部上形成螺纹。
4. 热处理:为了提高螺丝钉的强度和耐腐蚀性,通常需要对其进行热处理。
这可以通过淬火、回火等工艺来实现。
5. 表面处理:根据需要,可以对螺丝钉进行表面处理,如镀锌、镀镍、磷化等。
这些处理可以提高螺丝钉的耐腐蚀性和外观质量。
6. 检验和包装:最后,螺丝钉需要经过严格的检验,以确保其质量符合标准。
检验合格后,螺丝钉将被包装并准备发货。
以上是螺丝钉的一般制造过程,不同类型和规格的螺丝钉可能会有所不同。
在制造过程中,每个步骤都需要严格控制,以确保最终产品的质量和性能。
螺丝生产工艺流程

螺丝生产工艺流程
螺丝生产工艺流程详解
螺丝作为一种常见的紧固件,广泛应用于各种机械设备和建筑结构中。
其生产工艺流程包括多个环节,下面将详细介绍这一过程。
一、原材料准备
螺丝的主要原材料是线材,通常使用碳钢、不锈钢或合金钢等。
这些线材需要经过严格的检验,确保其质量符合生产要求。
二、线材处理
线材进入生产线后,首先进行表面清洁处理,以去除油污和杂质。
然后,根据螺丝的规格和要求,对线材进行切割,得到适当长度的棒料。
三、成型加工
棒料经过成型机加工,形成螺丝的初步形状。
成型机通过模具的挤压作用,使棒料发生塑性变形,形成螺纹和头部等结构。
四、热处理
为了提高螺丝的力学性能和耐腐蚀性,需要对成型后的螺丝进行热处理。
常见的热处理方式有淬火、回火、表面处理等。
五、机加工
热处理后的螺丝需要进行进一步的机加工,包括车削、铣削、钻孔等。
这些加工过程旨在确保螺丝的尺寸精度和表面质量。
六、螺纹加工
螺丝的螺纹是通过专用的螺纹加工设备完成的。
螺纹加工过程中,需要保证螺纹的精度和深度,以确保螺丝的连接性能。
七、检验与包装
完成加工后,螺丝需要经过严格的检验,包括尺寸检查、外观检查、力学性能测试等。
合格的螺丝将被包装入库,等待发货。
总结起来,螺丝的生产工艺流程包括原材料准备、线材处理、成型加工、热处理、机加工、螺纹加工以及检验与包装等多个环节。
这些环节相互衔接,共同确保生产出高质量的螺丝产品。
螺丝工艺介绍

金钢。 1、低碳钢C%≤0.25% 国内通常称为A3钢。国外基本称为1008,1015,1018
,1022等。主要用于4.8级螺栓及4级螺母、小螺丝等无硬度要求的产品。 2、中碳钢0.25%<C%≤0.6% 国内通常称为35号、45号钢,国外基本称为1035
IFI 124与524标准。
4. 热处理
通过渗碳处理, 使螺丝表面及中心抗压, 抗断能力增加.
淬火炉的温度一般是880℃,渗碳所用到的气体是甲醇. 丙酮.
普通螺丝所需热处理的一般是2-3小时. 经过为、淬火 后螺丝
硬度很高,此时螺丝较脆,需用水或油进行冷却,然后 将螺丝
进行回火. 回火后螺丝的表层硬度为HV450-550, 芯 部硬度为
行表面润滑,以利于抽线.
盐酸
水洗
草洗
水洗(60-80度)
磷酸洗
水洗
润滑剂
抽线:为了达到我们需要的线材直径.
螺丝的材料可分为:
高碳钢
铁
中碳钢
低碳钢---(1022,1018,1016,1006)
不锈钢
400系列(410,416) 300系列(302,304)
其ห้องสมุดไป่ตู้
铜---(青铜,黄铜)
它
铝
一、目前市场上标准件主要有碳钢、不锈钢、铜三种材料。
例如:M3 - 5g6g - 6
旋合长度为6 机械螺纹
顶径公差带为6g
公称直径为3
中径公差带5g
公称直径为3,螺距为0.5,右旋,中径公差带5g,顶径公差 带为6g, 旋合长度为6的粗牙普通螺纹 。
螺纹标注注意事项:
(1)普通螺纹粗牙不标注。 (2)右旋螺纹不标注,左旋螺纹注写“左”或LH。
螺丝生产工艺流程

公司概况此次去参加实习的单位是上海京扬紧固件有限公司,这个公司成立于2001年,是专业生产、销售京扬系列压铆紧固件、非标件及部分标准件的大型企业。
工厂位于上海,成立于2004年,如今已发展成为占地面积7000平方米,拥有五百多名员工(包括48名质检员和16名管理者)的企业,其中应用技术工程师20余名,制造技术工程师40余名。
公司至今已发展成为拥有各种进口全自动数控设备百余台,各种辅助设备130余台,月生产量达20000万至32000万件的大型制造商。
2005年这个公司通过了ISO9001、ISO14001等国际质量体系认证,确保为客户提供高品质的紧固件。
公司主要产品有:压铆螺母、压铆螺柱、压铆螺栓、面板紧固件,塑料镶嵌件、焊接螺母、点焊螺钉、手紧螺钉、皇冠装饰钉、自攻螺钉、涨铆面板紧固件、轨道镶嵌件、抽芯铆钉,以及各种非标准件。
产品广泛运用在电子通讯、钣金、模具、机械器材和仪器、航天等领域。
螺丝生产工艺(一)--退火一、目的:把线材加热到适当的温度,保持一定时间,再慢慢冷却,以调整结晶组织,降低硬度,改良线材常温加工性。
二、作业流程:(一)、入料:将需要处理的产品吊放炉内,注意炉盖应盖紧。
一般一炉可同时处理7卷(约1.2吨/卷)。
(二)、升温:将炉内温度缓慢(约3-4小时)升至规定温度。
(三)、保温:材质1018、1022线材在680℃-715℃下保持4-6h,材质为10B21,1039,CH38F线材在740℃-760℃下保持5.5-7.5 h。
(四)、降温:将炉内温度缓慢(约3-4小时)降至550℃以下,然后随炉冷却至常温。
三、品质控制:1、硬度:材质为1018、1022线材退火后硬度为HV120-170,材质为中碳线材退火后硬度为HV120-180。
2、外观:表面不得有氧化膜及脱碳现象。
螺丝生产工艺(二)--酸洗一、目的:除去线材表面的氧化膜,并且在金属表面形成一层磷酸盐薄膜,以减少线材抽线以及冷墩或成形等加工过程中,对工模具的擦伤。
螺栓加工工艺

螺丝生产工艺(一)--退火一、目的:把线材加热到适当的温度,保持一定时间,再慢慢冷却,以调整结晶组织,降低硬度,改良线材常温加工性。
二、作业流程:(一)、入料:将需要处理的产品吊放炉内,注意炉盖应盖紧。
一般一炉可同时处理7卷(约1。
2吨/卷)。
(二)、升温:将炉内温度缓慢(约3-4小时)升至规定温度.(三)、保温:材质1018、1022线材在680℃—715℃下保持4-6h,材质为10B21,1039,CH38F线材在740℃—760℃下保持5。
5—7.5 h。
(四)、降温:将炉内温度缓慢(约3-4小时)降至550℃以下,然后随炉冷却至常温.三、品质控制:1、硬度:材质为1018、1022线材退火后硬度为HV120-170,材质为中碳线材退火后硬度为HV120—180。
2、外观:表面不得有氧化膜及脱碳现象。
螺丝生产工艺(二)-—酸洗一、目的:除去线材表面的氧化膜,并且在金属表面形成一层磷酸盐薄膜,以减少线材抽线以及冷墩或成形等加工过程中,对工模具的擦伤。
二、作业流程:(一)、酸洗:将整个盘元分别浸入常温、浓度为20—25%的三个盐酸槽数分钟,其目的是除去线材表面的氧化膜。
(二)、清水:清除线材表面的盐酸腐蚀产物。
(三)、草酸:增加金属的活性,以使下一工序生成的皮膜更为致密。
(四)、皮膜处理:将盘元浸入磷酸盐,钢铁表面与化成处理液接触,钢铁溶解生成不溶性的化合物(如Zn2Fe(Po4)2·4H2o),附着在钢铁表面形成皮膜。
(五)、清水:清除皮膜表面残余物。
(六)、润滑剂:由于磷酸盐皮膜的摩擦系数并不是很低,不能赋予加工时充分的润滑性,但与金属皂(如钠皂)反应形成坚硬的金属皂层,可以增加其润滑性能。
螺丝生产工艺(三)——抽线一、目的:将盘元冷拉至所需线径。
实用上针对部分产品又可分粗抽(剥壳)和精抽两个阶段。
二、作业流程盘元经酸洗之后,通过抽线机冷拉至所需线径。
适用于大螺丝、螺帽、牙条所用线材。
螺丝生产制程介绍

包装方式
单层包装
适用于数量较少或规格较小的螺丝,简单易行。
多层包装
适用于数量较多或规格较大的螺丝,可以减少占用空间和运输成 本。
真空包装
适用于金属螺丝,可以减少氧化和腐蚀,延长保存时间。
运输注意事项
防震
在运输过程中应尽量避免震动 和碰撞,以免螺丝松动或损坏
。
防潮
对于易受潮的螺丝,应采取防 潮措施,如加干燥剂或密封包 装。
五金配件
五金工具
螺丝是五金工具中常用的紧固件,用于连接和固定各种工具部件。
五金箱柜
螺丝在五金箱柜的制造和组装中起到关键作用,能够保证箱柜的牢 固和安全。
五金装饰
螺丝在五金装饰领域中用于固定和连接各种装饰材料,如挂件、支 架等。
其他行业
电子电器
螺丝在电子电器行业中 用于固定和连接各种元 器件和线路板。
防晒
对于某些对光敏感的螺丝,应 避免阳光直射,选择遮光的包 装材料。
温控
根据需要,可以采取适当的温 控措施,以保证螺丝在运输过
程中的质量。
06 螺丝应用与市场
建筑行业
1 2
建筑结构连接
螺丝在建筑行业中主要用于连接各种结构件,如 梁、柱、板等,以确保结构的稳定性和安全性。
吊顶、墙面固定
螺丝在建筑吊顶和墙面装饰中起到重要的固定作 用,能够保证装饰材料与结构牢固结合。
螺丝生产制程介绍
目录
• 引言 • 螺丝材料选择 • 螺丝制造工艺 • 螺丝品质检测 • 螺丝包装与运输 • 螺丝应用与市场
01 引言
目的和背景
01
螺丝作为工业制造中不可或缺的 紧固件,其质量和性能对产品的 稳定性和安全性至关重要。
02
螺丝的冷镦和热镦

螺丝的冷镦和热镦、冷打、热打(2008-07-10 08:19:42)标签:螺栓冷镦机螺纹工位分类:紧固件冷镦:就是利用金属的塑性,采用冷态力学进行施压或冷拔,达到金属固态变形的目的。
(基本定义)在室温下把棒材或线材的顶部加粗的锻造成形方法。
冷镦主要用於制造螺栓、螺母、铁钉、铆钉和钢球等零件。
锻坯材料可以是铜、铝、碳钢、合金钢、不锈钢和钛合金等,材料利用率可达80~90%。
冷镦多在专用的冷镦机上进行,便於实现连续、多工位、自动化生产。
在冷镦机上能顺序完成切料、镦头、聚积、成形、倒角、搓丝、缩径和切边等工序。
生产效率高,可达300件/分以上,最大冷镦工件的直径为48毫米。
冷镦螺栓工序示意图为冷镦螺栓的典型工序。
多工位螺母自动冷镦机为多工位螺母自动冷镦机。
棒料由送料机构自动送进一定长度,切断机构将其切断成坯料,然后由夹钳传送机构依次送至聚积压形和冲孔工位进行成形。
冷镦是指原材料在常温下进行冲压,热镦是指原材料在经过加温后进行冲压,具体的用途没有特别的要求,一般情况下都要求用冷镦,因为这样的表面光洁度,材料的组织成份会比较紧密些,还有就是较大的工件常采用热镦加工。
锻造头部,也叫热墩,把头部加热烧红,挤压成型;螺丝的六角头是墩出来的吗?绝大多数是墩出来的,因为这样可以节省材料。
根据墩锻机吨位大小和螺栓直径,可以采用冷墩或热墩工艺。
小批量的专用或特殊螺栓的六角头是车削后铣成的。
丝又是怎样制出的?单件小批量可以用板牙套丝、车床挑丝、旋风铣铣制等方法。
大批量生产中常采用搓丝机搓丝、滚丝机滚丝的方法,效率很高。
因为螺栓杆成形方法有冷拔和缩径,所以这种螺栓的没有螺纹的部分直径不一定略小(楼上有误)。
采用冷拔时,略小;采用缩径时,可以与螺纹等径或稍大。
螺栓整个是压铸造的吗?如果螺栓材料为铝合金、锌合金、铜合金等低熔点的合金或金属,也可以采用压铸成型的方法。
钢制的不采用压铸制造。
螺栓的六角头的成形不能一概而论,有冷墩的、有热墩的、有镦后直接出成品的,也有镦后再机加工的,也有全部机加工的。
螺栓加工工艺

螺栓加工工艺为:热轧盘条-(冷拨)-球化(软化)退火-机械除鳞-酸洗-冷拨-冷锻成形-螺纹加工-热处理-检验一,钢材设计在紧固件制造中,正确选用紧固件材料是重要一环,因为紧固件的性能和其材料有着密切的关系。
如材料选择不当或不正确,可能造成性能达不到要求,使用寿命缩短,甚至发生意外或加工困难,制造成本高等,因此紧固件材料的选用是非常重要的环节。
冷镦钢是采用冷镦成型工艺生产的互换性较高的紧固件用钢。
由于它是常温下利用金属塑性加工成型,每个零件的变形量很大,承受的变形速度也高,因此,对冷镦钢原料的性能要求十分严格。
在长期生产实践和用户使用调研的基础上,结合GB/T6478-2001《冷镦和冷挤压用钢技术条件》GB/T699-1999《优质碳素结构钢》及目标JISG3507-1991《冷镦钢用碳素钢盘条》的特点,以8.8级,9.8级螺栓螺钉的材料要求为例,各种化学元素的确定。
C含量过高,冷成形性能将降低;太低则无法满足零件机械性能的要求,因此定为0.25%-0.55%。
Mn能提高钢的渗透性,但添加过多则会强化基体组织而影响冷成形性能;在零件调质时有促进奥氏体晶粒长大的倾向,故在国际的基础上适当提高,定为0.45%-0.80%。
Si能强化铁素体,促使冷成形性能降低,材料延伸率下降定为Si小于等于0.30%。
S.P.为杂质元素,它们的存在会沿晶界产生偏析,导致晶界脆化,损害钢材的机械性能,应尽可能降低,定为P小于等于0.030%,S小于等于0.035%。
B.含硼量最大值均为0.005%,因为硼元素虽然具有显著提高钢材渗透性等作用,但同时会导致钢材脆性增加。
含硼量过高,对螺栓,螺钉和螺柱这类需要良好综合机械性能的工件是十分不利的。
二,球化(软化)退火沉头螺钉,内六角圆柱头螺栓采用冷镦工艺生产时,钢材的原始组织会直接影响着冷镦加工时的成形能力。
冷镦过程中局部区域的塑性变形可达60%-80%,为此要求钢材必须具有良好的塑性。
螺丝工艺流程

螺丝工艺流程
《螺丝工艺流程》
螺丝是一种常见的连接件,其制作工艺流程经过多道工序,而且要求高精度和质量。
下面是螺丝的制作工艺流程。
1. 材料选用:螺丝的材料通常为碳钢、不锈钢或者合金钢,根据不同的需求选择不同的材料。
2. 冷镦成型:首先将选用的材料进行冷镦成型,通过挤压和顶端两道工艺步骤,将原材料冷加工成螺丝的预成型坯料。
3. 热处理:将预成型坯料进行热处理,通过加热和冷却的工艺,改变材料的晶粒结构和力学性能,提高其硬度和耐磨性。
4. 螺纹加工:在热处理后的坯料上进行螺纹加工,这是螺丝制作的关键环节,要求高精度和表面质量。
5. 表面处理:对螺丝进行表面处理,包括镀锌、镀镍、磷化等,提高其耐腐蚀性和美观度。
6. 检验与包装:最后对成品螺丝进行严格的质量检验,包括外观、尺寸、螺纹等方面的检测,合格后进行包装。
以上就是螺丝的制作工艺流程,每一个工序都需要高度的精度和专业技术。
螺丝虽然看起来小巧,却有着繁琐的制作过程,只有经过严格的工艺流程,才能生产出高质量的螺丝产品。
10.9级螺栓制造工艺

10.9级螺栓制造工艺一、原材料准备10.9级螺栓的制造首先需要准备合格的原材料。
这些原料包括符合要求的钢材、螺丝线材、螺母坯料等。
根据设计要求,选取符合强度等级和规格的钢材进行加工,确保材料的力学性能和化学成分符合标准要求。
二、热处理热处理是螺栓制造的关键环节之一,它可以改善材料的力学性能,提高螺栓的强度和硬度。
热处理主要包括加热、保温和冷却三个阶段。
在加热阶段,将钢材加热到预定温度,保温一定时间,使钢材充分吸收热量并发生组织转变。
冷却阶段采用快速冷却方法,使钢材内部结构得到强化。
三、表面处理螺栓的表面处理主要包括清洁、除锈、磷化和涂层等步骤。
清洁是为了去除钢材表面的油污和杂质;除锈是为了去除表面的氧化皮和锈蚀;磷化是在钢材表面形成一层保护膜,提高防腐蚀性能;涂层则是为了增加螺栓的美观度和耐腐蚀性。
四、制造尺寸根据设计图纸的要求,将钢材加工成符合规格的螺栓尺寸。
这包括确定螺纹的大小、深度、牙距等参数,并按照要求进行切削和磨削等加工操作,确保螺栓的尺寸精度和表面质量符合标准。
五、螺纹加工螺纹加工是螺栓制造的关键步骤之一,需要使用专业的螺纹加工设备进行操作。
根据设计要求,将钢材上的螺纹加工成符合标准的形状和尺寸。
在加工过程中,需要注意控制切削速度、进给量和切削深度等参数,确保螺纹的精度和质量。
六、头部成型成型头部是螺栓制造的另一个关键步骤,它涉及到螺栓头部形状和尺寸的加工。
根据设计要求,将钢材的头部加工成符合标准的形状和尺寸,如六角形、圆形等。
在成型过程中,需要控制切削力、刀具形状和切削速度等参数,确保头部形状和尺寸的精度和质量。
七、检验与测试完成制造过程后,需要对螺栓进行检验和测试,以确保其符合设计要求和标准规范。
检验主要包括外观检查、尺寸检查和力学性能测试等。
外观检查主要检查螺栓的表面质量、螺纹完整性和头部形状等;尺寸检查主要是测量螺栓的各项尺寸参数是否符合标准要求;力学性能测试主要包括拉伸试验、冲击试验和硬度测试等,以检验螺栓的强度、韧性和硬度等性能指标。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
螺丝的成型工艺
一、常用的螺丝的种类
螺丝的种类可以按照牙型,头型,槽型以及带华司来划分
1、按照螺丝的牙型,螺丝可以分为机械牙螺丝和自攻牙螺丝
机械牙螺丝又可以分为公制牙和英制牙。
公制牙常常用螺丝的外径来标示,如M2,单位为毫米,后面可以加上螺纹的螺距,当螺距为默认螺距时,可以省略不写。
英制牙,单位则是英寸,如6#-32。
自攻螺丝则分为单牙和双牙,单牙一般用于金属件之间的连接,而双牙则用于塑胶件之间的连接。
2、按照螺丝的头型,螺丝可以分为平圆头型,扁圆头型,球面中柱头型,色拉头型以及六角头型的螺丝等。
3、按照螺丝的槽型,螺丝可以分为一字槽型,十字槽型,一/十字槽型,米字槽型,梅花槽型以及内六角槽型
的螺丝。
一/十字螺丝的扭力测试需要用一/十字扭力起子头来测试。
4、螺丝还可以按照所带华司的不同来分类,弹介的作用:提供一个预压力,有效防止螺丝松脱。
二、常用的螺丝的成型工艺
螺丝的常用加工工艺分为五步:
1、准备线材,通常是买的线材
2、用冷镦机打出螺丝的头型,槽型
3、用搓丝机搓出螺丝的螺牙
4、对螺丝进行热处理
5、对螺丝进行电镀,通常是镀锌,镍,锡等。
螺丝的主要外形特征包括:螺丝头,槽,有效牙区,无牙区,束尾。
螺丝在搓丝之前是螺胚,螺胚的加工工艺主要分为三步:
1、剪料,主要是剪出一定长度的线材
2、一冲,冲出螺丝头部和束尾的大概的形状
3、二冲成型,螺丝的最终成型
螺丝的束尾主要有两种加工工艺:冷镦机打出来和搓丝机搓出来
螺丝的一字槽的成型工艺有三种:
1、模具直接加工成型
效率高,加工快,加工的槽容易形成外八字
2、铣床加工成型
槽型标准,美观,但是加工较慢,不适合大量生产
3、自动割槽机加工成型
加工效率较高,容易产生毛边。
