阻尼比汇总
钢结构阻尼比
钢结构阻尼比导言钢结构在现代建筑中有着广泛的应用。
为了能够在地震等自然灾害中保持建筑物的稳定性和安全性，钢结构的抗震性能显得尤为重要。
在设计钢结构时，阻尼比是一个关键参数，它对结构的抗震能力有着重要影响。
本文将介绍阻尼比的概念、计算方法以及其在钢结构设计中的应用。
1. 阻尼比的概念阻尼比是描述结构某一阶谐振的衰减程度的一个参数。
在钢结构中，阻尼比通常是指结构在地震活动中的能量耗散能力。
阻尼比越大，结构的振动衰减越快，抗震能力越强。
2. 阻尼比的计算方法钢结构的阻尼比可以通过实验测定或计算得到。
常见的计算方法有以下几种：2.1 预设阻尼比在设计钢结构时，可以根据经验和规范要求预设一个合适的阻尼比。
常见的预设阻尼比值为0.02至0.08。
2.2 等效阻尼比等效阻尼比是根据结构的动力特性，将结构中的各种阻尼形式统一转化为与其等效的阻尼。
等效阻尼比的计算一般采用能量法，具体计算方法较为繁琐，需要结构的动力特性参数作为输入。
2.3 柔性结构的阻尼比柔性结构通常指相对于刚性结构而言，具有一定变形能力的结构。
在柔性结构中，由于结构的变形能力可以吸收一部分地震能量，其阻尼比一般较小，通常取0.02至0.05。
2.4 刚性结构的阻尼比刚性结构指刚度较大，变形能力较小的结构。
在刚性结构中，由于结构的变形能力有限，其阻尼比一般较大，通常取0.05至0.08。
3. 钢结构阻尼比的应用在钢结构设计中，合理选择和确定阻尼比对于提高结构的抗震能力至关重要。
以下是钢结构阻尼比在设计中的应用：1.抗震设计：结构的阻尼比与结构的抗震性能密切相关。
通过合理选择阻尼比，可以使结构在地震中的响应控制在安全范围内。
2.结构优化：在进行钢结构优化设计时，阻尼比是一个重要的优化参数。
通过优化阻尼比，可以达到结构功能和经济性的最佳平衡。
3.结构监测与评估：通过对结构的实时监测和评估，可以获取结构的振动特性和阻尼比等参数，为结构的维护和保养提供依据。

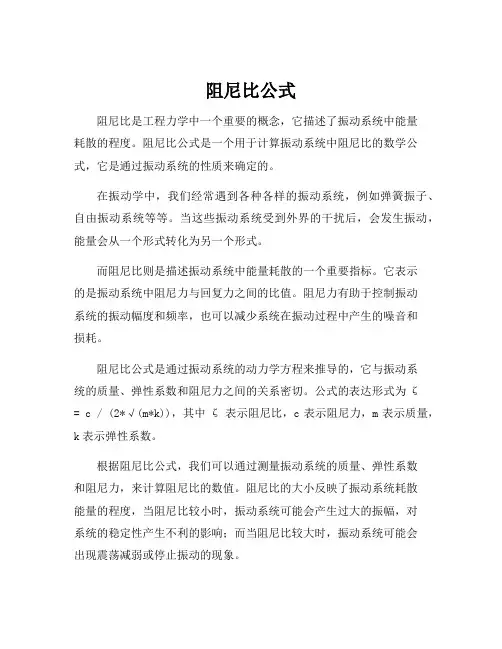

阻尼比公式
阻尼比公式阻尼比是工程力学中一个重要的概念，它描述了振动系统中能量耗散的程度。
阻尼比公式是一个用于计算振动系统中阻尼比的数学公式，它是通过振动系统的性质来确定的。
在振动学中，我们经常遇到各种各样的振动系统，例如弹簧振子、自由振动系统等等。
当这些振动系统受到外界的干扰后，会发生振动，能量会从一个形式转化为另一个形式。
而阻尼比则是描述振动系统中能量耗散的一个重要指标。
它表示的是振动系统中阻尼力与回复力之间的比值。
阻尼力有助于控制振动系统的振动幅度和频率，也可以减少系统在振动过程中产生的噪音和损耗。
阻尼比公式是通过振动系统的动力学方程来推导的，它与振动系统的质量、弹性系数和阻尼力之间的关系密切。
公式的表达形式为ζ = c / (2*√(m*k))，其中ζ表示阻尼比，c表示阻尼力，m表示质量，k表示弹性系数。
根据阻尼比公式，我们可以通过测量振动系统的质量、弹性系数和阻尼力，来计算阻尼比的数值。
阻尼比的大小反映了振动系统耗散能量的程度，当阻尼比较小时，振动系统可能会产生过大的振幅，对系统的稳定性产生不利的影响；而当阻尼比较大时，振动系统可能会出现震荡减弱或停止振动的现象。
通过控制阻尼比的大小，我们可以对振动系统进行优化设计。
例如，在工程中，为了减少机械设备的振动噪音和磨损，我们可以采取适当的措施，增加阻尼力，从而提高阻尼比，降低系统振动的幅度。
另外，对于一些需要频繁起振和停振的系统，通过调节阻尼比的大小，可以实现快速起振和快速停振的目的。
在实际应用中，阻尼比的计算和控制是一个复杂而又重要的问题。
工程师需要根据具体的振动系统特性和要求，选择合适的阻尼比数值，并设计出合理的阻尼装置或措施，以实现系统振动的控制和优化。
总之，阻尼比公式是一个重要的工具，在振动系统的设计和优化中起到了重要的作用。
通过理解阻尼比的定义和计算方法，我们可以更好地控制和改善振动系统的性能，提高工程设备的稳定性和寿命。
因此，阻尼比公式的研究和应用对于工程领域具有重要的指导意义。
建筑结构阻尼比
建筑结构阻尼比一、阻尼比用于表达结构阻尼的大小，是结构的动力特性之一，是描述结构在振动过程中某种能量耗散的术语，引起结构能量耗散的因素（或称之为影响结构阻尼比的因素）很多，主要有：（1）材料阻尼、这是能量耗散的主要原因。
（2）周围介质对振动的阻尼。
（3）节点、支座联接处的阻尼（4）通过支座基础散失一部分能量。
结构类型和材料分类给出了共一般分析采用的所谓典型阻尼比的值。
综合各国情况，钢结构的阻尼比一般在0.01－0.02之间（单层钢结构厂房可取0.05），钢筋混凝土结构的阻尼比一般在0.03－0.08之间。
以上的典型阻尼比的值即为结构动力学在等效秥滞模态阻尼中，采用的阻尼比的值。
在等效秥滞模态阻尼中，混凝土结构刚性较大，而且破坏过程（钢筋屈服和混凝土破碎）中也能够吸收大量能量；钢结构较为柔软主要通过弹塑性变形吸收能量，较混凝土而言脆断的可能性低得多，变形量也较大，一般认为10层以下的钢结构建筑物基本不会发生倒塌事故。
综上可以看出，钢结构体系变形大，破环程度小是其优势，钢结构抗震方面的优势更多是从材料较轻，承载力高，地震过程中弹塑性变形较大，基本不会发生断裂，构造措施（如柱间支撑）等方面表现出来的。
二、现行设计规范关于结构阻尼比的取值内容：GB50011-2010建筑抗震设计规范规定：第5．1．5条：建筑结构地震影响系数曲线(图5．1．5)的阻尼调整和形状参数应符合下列要求：1 除有专门规定外，建筑结构的阻尼比应取0.05,……。
其中专门规定有：8 多层和高层钢结构房屋中8．2 计算要点中第8．2．2条钢结构抗震计算的阻尼比宜符合下列规定：1 多遇地震下的计算，高度不大于50m时可取0.04；高度大于50m且小于200m时，可取0.03；高度不小于200m时，宜取0.02。
2 当偏心支撑框架部分承担的地震倾覆力矩大于结构总地震倾覆力矩的50％时，其阻尼比可比本条1款相应增加0.005。
3 在罕遇地震下的弹塑性分析，阻尼比可取0.05。
阻尼比定义
阻尼比定义
阻尼比是描述振动系统阻尼效果的重要参数。
它是某种振动系统中的阻尼系数与临界阻尼系数的比值。
阻尼比的大小决定了振动系统的稳定性、自由振动的特性和受迫振动的响应。
当阻尼比小于1时，振动系统呈欠阻尼状态，具有较强的振荡能力；当阻尼比等于1时，振动系统处于临界阻尼状态，振荡幅度最小；当阻尼比大于1时，振动系统处于过阻尼状态，振荡能力弱，并且振动过程很快被抑制。
因此，阻尼比的定义和计算对于振动系统的研究和应用具有重要意义。
- 1 -。
阻尼现象及阻尼比的计算
阻尼比计算方法的改进方向
引入人工智能和大数据技术，提高 阻尼比计算的准确性和效率。
开发智能传感器和监测系统，实时 监测阻尼比的变化，提高结构安全 性和稳定性。
添加标题
添加标题
添加标题
添加标题
深入研究阻尼机制，建立更加精确 的阻尼比计算模型。
加强国际合作与交流，推动阻尼比 计算方法的创新和发展。
阻尼现象及阻尼比计算的应用前景
阻尼现象是指物体在运动过程中受到阻力而使其运动能量逐渐减小的现 象。 阻尼现象是物理学中的一个基本概念，它涉及到各种物理系统的能量耗 散。
阻尼现象可以通过多种方式表现出来，例如摩擦力、空气阻力等。
阻尼现象在许多领域都有应用，例如机械工程、航空航天等。
阻尼现象的分类
按产生原因分 类：可分为内 部阻尼和外部
感谢您的观看
汇报人：XX
能源领域：阻尼技术可应用于减震、降噪和能量回收，提高能源利用效率。
航空航天：阻尼比计算对于航空航天器的稳定性和安全性至关重要，未来将进一步优化阻尼材 料和设计。
汽车工业：阻尼技术有助于改善汽车的乘坐舒适性和操控稳定性，未来将更加注重阻尼材料和 工艺的创新。
建筑领域：阻尼技术用于减震、降噪和提高建筑结构的稳定性，未来将进一步推广和应用。
03 阻尼现象的影响因素
结构因素
结构类型：不 同的结构类型 对阻尼现象有
不同的影响
连接方式：连 接方式的刚度 和强度对阻尼
性能有影响
材料特性：材 料的物理和化 学性质对阻尼
性能有影响
结构尺寸：结 构尺寸的大小 和比例对阻尼
性能有影响
环境因素
材料因素
材料的弹性模量：弹性模量越小， 阻尼比越大
材料的温度特性：温度变化会影响 阻尼比
钢结构风荷载计算阻尼比
钢结构风荷载计算阻尼比阻尼比是指结构在振动过程中能量损失的比例，它与结构的阻尼特性密切相关。
在钢结构风荷载计算中，阻尼比的确定对于结构的稳定性和安全性具有重要意义。
阻尼比的大小直接影响结构的振动响应。
当结构受到风荷载作用时，会发生振动现象。
较小的阻尼比会导致结构振动的持续时间较长，振幅较大，从而增加了结构的破坏风险。
而较大的阻尼比则能够有效地减小结构振动的幅值和持续时间，提高结构的稳定性。
阻尼比的选择也与结构的自振频率相关。
自振频率是结构固有的振动频率，与结构的刚度和质量密切相关。
当阻尼比小于临界阻尼比时，结构的自振频率将接近无阻尼自振频率。
而当阻尼比等于临界阻尼比时，结构的自振频率将等于临界频率。
在实际工程中，通常会选择适当的阻尼比，使结构的自振频率与风荷载的频率相差较大，从而减小共振风险。
阻尼比的确定还需考虑结构的材料特性和使用环境等因素。
不同材料的结构在振动过程中阻尼特性各异，因此在进行风荷载计算时，需要根据实际情况选择合适的阻尼比。
同时，结构所处的环境条件也会对阻尼比的选择产生影响。
例如，建筑结构所处的地理位置、气候条件等都会影响风荷载的大小和频率，进而影响阻尼比的确定。
在实际工程中，通常采用实验测定或基于经验公式来确定阻尼比。
实验测定是通过对结构进行振动测试，获得结构的振动参数，进而计算出阻尼比。
而基于经验公式则是根据历史数据和工程经验得出的一些近似公式，用于估计阻尼比的大小。
在选择合适的阻尼比时，需要综合考虑结构的特点、使用要求和经济性等因素。
阻尼比对于钢结构风荷载计算具有重要影响。
合理选择阻尼比能够提高结构的稳定性和安全性，减小结构的振动响应。
在实际工程中，需要根据结构的特点和使用要求，选择合适的阻尼比进行风荷载计算，并结合实验测定和经验公式等方法进行验证。
只有确保阻尼比的准确确定，才能保证钢结构在风荷载作用下的安全可靠性。
阻尼比的概念
阻尼⽐的概念阻尼就是使⾃由振动衰减的各种摩擦和其他阻碍作⽤。
阻尼⽐在⼟⽊、机械、航天等领域是结构动⼒学的⼀个重要概念，指阻尼系数与临界阻尼系数之⽐，表达结构体标准化的阻尼⼤⼩。
阻尼⽐是⽆单位量纲，表⽰了结构在受激振后振动的衰减形式。
可分为等于1，等于0, ⼤于1，0~1之间4种，阻尼⽐=0即不考虑阻尼系统，结构常见的阻尼⽐都在0~1之间.ζ <1的单⾃由度系统⾃由振动下的位移 u(t) = exp(-ζwn t)*A cos (wd t - Φ ),其中wn 是结构的固有频率，wd = sqrt(1-ζ^2) ,Φ为相位移.Φ和常数A由初始条件决定.阻尼⽐的来源及阻尼⽐影响因素主要针对⼟⽊、机械、航天等领域的阻尼⽐定义来讲解。
阻尼⽐⽤于表达结构阻尼的⼤⼩，是结构的动⼒特性之⼀，是描述结构在振动过程中某种能量耗散的术语，引起结构能量耗散的因素（或称之为影响结构阻尼⽐的因素）很多，主要有[1]（1）材料阻尼、这是能量耗散的主要原因。
（2）周围介质对振动的阻尼。
（3）节点、⽀座联接处的阻尼（4）通过⽀座基础散失⼀部分能量。
阻尼⽐的计算对于⼩阻尼情况[2]：1) 阻尼⽐可以⽤定义来计算，及ksai=C/C0；2) ksai=C/(2*m*w) % w为结构圆频率3) ksai=ita/2 % ita 为材料损耗系数4) ksai=1/2/Qmax % Qmax 为共振点放⼤⽐，⽆量纲5) ksai=delta/2/pi % delta是对数衰减率，⽆量纲6) ksai=Ed/W/2/pi % 损耗能与机械能之⽐再除以2pi阻尼⽐的取值对结构基本处于弹性状态的的情况，各国都根据本国的实测数据并参考别国的资料，按结构类型和材料分类给出了共⼀般分析采⽤的所谓典型阻尼⽐的值。
综合各国情况，钢结构的阻尼⽐⼀般在0.01－0.02之间（虾肝蚁胆：单层钢结构⼚房可取0.05），钢筋混凝⼟结构的阻尼⽐⼀般在0.03－0.08之间。
阻尼器阻尼比计算公式
阻尼器阻尼比计算公式全文共四篇示例，供读者参考第一篇示例：阻尼器是一种用来减少系统振动幅度并使系统达到稳定状态的装置。
在工程领域中，阻尼器广泛应用于减振和减震系统中，起到了至关重要的作用。
在设计阻尼器时，阻尼比是一个非常重要的参数，它能够影响系统的振动特性和稳定性。
本文将介绍阻尼器阻尼比的计算公式，帮助读者更好地理解并设计阻尼器。
阻尼比通常用ζ来表示，它是一个无量纲的参数，反映了实际阻尼器的阻尼效果相对于临界阻尼效果的大小。
阻尼比越大，阻尼效果越强，系统的振动幅度会更快地减小，系统也会更快地达到稳定状态。
而阻尼比越小，系统的振动幅度会越大，系统达到稳定状态的时间也会更长。
对于线性阻尼器，阻尼比可以通过以下公式进行计算：ζ = c / (2 * √(mk))ζ表示阻尼比，c表示阻尼器的阻尼系数，m表示系统的质量，k 表示系统的刚度。
这个公式描述了阻尼比和阻尼器的特性、系统的质量和刚度之间的关系。
在实际设计中，需要根据实际工程需求和系统参数来确定阻尼比的大小，以确保系统具有良好的稳定性和减振效果。
值得注意的是，阻尼比并不是越大越好，也不是越小越好。
在设计阻尼器时，需要根据系统的振动特性和工作环境来确定合适的阻尼比。
过大的阻尼比可能导致系统反应迟钝，振动幅度较小，但系统稳定性差；而过小的阻尼比可能导致系统振动幅度过大，在系统达到稳定状态前会经历长时间的振荡。
在实际的工程设计中，经常需要通过试验和模拟来确定阻尼比的大小。
通过对系统进行振动分析和实验测试，可以获得系统的振动特性，从而确定合适的阻尼比。
工程师需要综合考虑系统的质量、刚度、工作环境等因素，来确定阻尼比的大小，以实现系统的稳定和减振效果。
阻尼器阻尼比的计算公式为ζ = c / (2 * √(mk))，其中阻尼比反映了阻尼器的阻尼效果相对于临界阻尼效果的大小。
在设计阻尼器时，需要根据系统的振动特性和工作环境来确定合适的阻尼比，以实现系统的稳定和减振效果。
自动控制原理阻尼比计算公式
自动控制原理阻尼比计算公式在自动控制领域，阻尼比是一个非常重要的概念。
阻尼比是指系统的阻尼与临界阻尼的比值。
它是一个无量纲的参数，通常用ζ表示。
阻尼比的大小与系统的稳定性、响应速度、振幅大小等参数有着密切的关系。
因此，阻尼比的计算是自动控制中的一个重要问题。
在本文中，我们将介绍阻尼比的定义、计算公式及其应用。
首先，我们来看看阻尼比的定义。
阻尼比的定义阻尼比是指系统的阻尼与临界阻尼的比值。
临界阻尼是指系统在达到稳态时，振动的幅值最小的阻尼。
当阻尼比为1时，称为临界阻尼。
当阻尼比小于1时，称为欠阻尼；当阻尼比大于1时，称为过阻尼。
阻尼比的计算公式阻尼比的计算公式如下：ζ = c / c_c其中，ζ表示阻尼比，c表示系统的阻尼，c_c表示临界阻尼。
系统的阻尼可以通过测量系统的阻尼系数来得到。
阻尼系数是指系统在受到外力作用后，系统所受到的阻力与其速度之比。
阻尼系数可以通过实验测量来得到。
一般来说，阻尼系数与系统的阻尼成正比。
因此，我们可以通过测量系统的阻尼系数来得到系统的阻尼。
临界阻尼可以通过系统的固有频率来计算。
固有频率是指系统在无外力作用下，自由振动的频率。
当系统的阻尼等于临界阻尼时，系统的固有频率就等于系统的自然频率。
因此，我们可以通过测量系统的固有频率来计算系统的临界阻尼。
阻尼比的应用阻尼比是自动控制中的一个重要参数，它与系统的稳定性、响应速度、振幅大小等参数有着密切的关系。
在控制系统的设计中，我们需要根据实际情况来选择合适的阻尼比。
当阻尼比小于1时，系统处于欠阻尼状态。
在这种情况下，系统的振幅会不断增大，直到系统失稳。
因此，我们需要加大系统的阻尼，以提高系统的稳定性。
当阻尼比大于1时，系统处于过阻尼状态。
在这种情况下，系统的响应速度会变慢，因为阻尼会抑制系统的振荡。
因此，我们需要适当减小系统的阻尼，以提高系统的响应速度。
当阻尼比等于1时，系统处于临界阻尼状态。
在这种情况下，系统的响应速度和稳定性都达到了最优值。
钢结构抗震计算-阻尼比
阻尼比阻尼就是使自由振动衰减的各种摩擦和其他阻碍作用。
在土木、机械、航天等领域是结构动力学的一个重要概念，指阻尼系数与临界阻尼系数之比，表达结构体标准化的阻尼大小。
主要概念阻尼比是无单位量纲，表示了结构在受激振后振动的衰减形式。
可分为等于1，等于0, 大于1，0~1之间4种，阻尼比=0即不考虑阻尼系统，结构常见的阻尼比都在0~1之间。
ζ<1的单自由度系统自由振动下的位移u(t) = exp(-ζ wn t)*A cos (wd t - Φ )，其中wn 是结构的固有频率，wd = wn*sqrt(1-ζ^2) ,Φ为相位移.Φ和常数A 由初始条件决定。
影响因素主要针对土木、机械、航天等领域的阻尼比定义来讲解。
阻尼比用于表达结构阻尼的大小，是结构的动力特性之一，是描述结构在振动过程中某种能量耗散的术语，引起结构能量耗散的因素（或称之为影响结构阻尼比的因素）很多，主要有（1）材料阻尼、这是能量耗散的主要原因。
（2）周围介质对振动的阻尼。
（3）节点、支座联接处的阻尼（4）通过支座基础散失一部分能量。
（5）结构的工艺性对振动的阻尼。
计算方法对于小阻尼情况[1]：1) 阻尼比可以用定义来计算，及ζ=C/C0；2) ζ=C/(2*m*w) % w为结构圆频率3) ζ=ita/2 % ita 为材料损耗系数4) ζ=1/2/Qmax % Qmax 为共振点放大比，无量纲5) ζ=delta/2/pi % delta是对数衰减率，无量纲6) ζ=Ed/W/2/pi % 损耗能与机械能之比再除以4pi取值方式对结构基本处于弹性状态的的情况，各国都根据本国的实测数据并参考别国的资料，按结构类型和材料分类给出了供一般分析采用的所谓典型阻尼比的值。
《建筑抗震设计规范》GB50011-2010第8.2.2条规定，钢结构抗震计算的阻尼比宜符合下列规定：（1）多遇地震下的计算，高度不大于50m是可取0.04，高度大于50m且小于200m时可取0.03，高度不小于200m时宜取0.02.（3）罕遇地震下的弹塑性分析，阻尼比可取0.05。
钢结构阻尼比
钢结构阻尼比钢结构阻尼比是指结构的阻尼比例与其刚度比例之间的关系。
阻尼比是衡量结构阻尼能力的重要参数，对于提高结构的抗震性能具有重要意义。
本文将从定义、作用、计算方法和影响因素等方面探讨钢结构阻尼比的相关内容。
一、定义钢结构阻尼比是指结构在地震或其他外力作用下能量耗散能力的大小，是结构振动时阻尼能量与结构总能量之比。
阻尼比越大，结构的能量耗散能力越强，结构的振动幅值越小，从而提高结构的抗震性能。
二、作用钢结构阻尼比对结构的抗震性能具有重要影响。
合理选择和控制阻尼比可以有效减小结构的振动幅值，减少结构的动态响应，提高结构的抗震能力。
同时，阻尼比还可以减小结构的共振现象，降低结构受到地震作用时的损伤程度，保护人员生命财产安全。
三、计算方法钢结构阻尼比的计算方法较多，常用的有几何阻尼法、能量阻尼法和模态阻尼法等。
其中，几何阻尼法是最为常用的计算方法之一。
几何阻尼法通过考虑结构的材料、几何形状和边界条件等因素，来估计结构的阻尼比。
能量阻尼法则是通过考虑结构在振动过程中的能量损耗情况，来计算结构的阻尼比。
模态阻尼法则是通过模态分析方法来计算结构在不同振型下的阻尼比，并综合各模态下的阻尼比计算得到结构的总阻尼比。
四、影响因素钢结构阻尼比受多种因素的影响，主要包括结构材料的阻尼特性、结构的几何形状和边界条件、结构的刚度比例以及结构的阻尼器等。
首先，钢结构材料具有较好的阻尼特性，一般比混凝土结构材料要好，因此钢结构的阻尼比较大。
其次，结构的几何形状和边界条件也会对阻尼比产生影响，一般来说，较复杂的结构形状和边界条件会导致阻尼比较小。
此外，结构的刚度比例也会对阻尼比产生一定影响，较大的刚度比例会导致阻尼比较小。
最后，结构的阻尼器的设置和性能也会对阻尼比产生影响，适当设置和调整阻尼器可以提高结构的阻尼比。
钢结构阻尼比是衡量结构抗震性能的重要参数，合理选择和控制阻尼比可以有效提高结构的抗震能力。
计算阻尼比的方法有几何阻尼法、能量阻尼法和模态阻尼法等，影响阻尼比的因素包括结构材料的阻尼特性、结构的几何形状和边界条件、结构的刚度比例以及结构的阻尼器等。
风荷载作用下结构的阻尼比
风荷载作用下结构的阻尼比1. 介绍在结构工程设计中，考虑到结构的稳定性和抗风能力，风荷载作用下结构的阻尼比是一个重要的参数。
阻尼比是指结构在受到外部荷载作用时能够抵抗共振现象的能力，也是结构的能量耗散特性的重要指标。
本文将介绍阻尼比的概念、计算方法以及影响阻尼比的因素。
2. 阻尼比的概念阻尼比是指结构在受到外部激励作用下，通过内耗机制对能量进行消耗的能力。
阻尼比越大，结构的共振现象越不明显，从而提高结构的稳定性和抗风能力。
阻尼比的计算通常用阻尼比比值（ξ）表示，其定义为结构的阻尼比与临界阻尼比（ξc）的比值。
3. 阻尼比的计算方法阻尼比的计算方法有多种，常用的方法有模态阻尼比计算法和振型阻尼比计算法。
模态阻尼比计算法是通过模态分析得到结构的模态振型和模态频率，再利用振型比法计算出各模态的阻尼比，最后取模态阻尼比的加权平均值作为结构的阻尼比。
振型阻尼比计算法是通过实测数据或试验数据得到结构的振型和阻尼比，并通过拟合曲线等方法得到结构的阻尼比。
4. 影响阻尼比的因素阻尼比受到多种因素的影响，包括结构的材料、结构形式、结构的几何参数等。
以下是影响阻尼比的一些主要因素：4.1 结构的材料结构的材料是影响阻尼比的重要因素之一。
不同材料具有不同的能量耗散特性，从而影响结构的阻尼比。
比如，混凝土结构的材料本身具有一定的阻尼能力，而钢结构的材料则具有较小的阻尼能力。
4.2 结构形式结构形式也是影响阻尼比的重要因素之一。
不同形式的结构具有不同的振动特性，因此其阻尼比也会不同。
比如，刚性结构在受到外部激励时能量耗散较小，阻尼比较小；而柔性结构则能够通过形变来吸收和消散能量，阻尼比相对较大。
4.3 结构的几何参数结构的几何参数也会对阻尼比产生影响。
比如，结构的质量和刚度将直接影响结构的振动特性和能量耗散能力，从而影响阻尼比。
一般来说，结构的质量越大，阻尼比越大；而结构的刚度越大，阻尼比越小。
4.4 环境条件结构所处的环境条件也会对阻尼比产生一定的影响。
建筑结构阻尼比.pdf
建筑结构阻尼比一、阻尼比用于表达结构阻尼的大小，是结构的动力特性之一，是描述结构在振动过程中某种能量耗散的术语，引起结构能量耗散的因素（或称之为影响结构阻尼比的因素）很多，主要有：（1）材料阻尼、这是能量耗散的主要原因。
（2）周围介质对振动的阻尼。
（3）节点、支座联接处的阻尼（4）通过支座基础散失一部分能量。
结构类型和材料分类给出了共一般分析采用的所谓典型阻尼比的值。
综合各国情况，钢结构的阻尼比一般在0.01－0.02之间（单层钢结构厂房可取0.05），钢筋混凝土结构的阻尼比一般在0.03－0.08之间。
以上的典型阻尼比的值即为结构动力学在等效秥滞模态阻尼中，采用的阻尼比的值。
在等效秥滞模态阻尼中，混凝土结构刚性较大，而且破坏过程（钢筋屈服和混凝土破碎）中也能够吸收大量能量；钢结构较为柔软主要通过弹塑性变形吸收能量，较混凝土而言脆断的可能性低得多，变形量也较大，一般认为10层以下的钢结构建筑物基本不会发生倒塌事故。
综上可以看出，钢结构体系变形大，破环程度小是其优势，钢结构抗震方面的优势更多是从材料较轻，承载力高，地震过程中弹塑性变形较大，基本不会发生断裂，构造措施（如柱间支撑）等方面表现出来的。
二、现行设计规范关于结构阻尼比的取值内容：GB50011-2010建筑抗震设计规范规定：第5．1．5条：建筑结构地震影响系数曲线(图5．1．5)的阻尼调整和形状参数应符合下列要求：1 除有专门规定外，建筑结构的阻尼比应取0.05,……。
其中专门规定有：8 多层和高层钢结构房屋中8．2 计算要点中第8．2．2条钢结构抗震计算的阻尼比宜符合下列规定：1 多遇地震下的计算，高度不大于50m时可取0.04；高度大于50m且小于200m时，可取0.03；高度不小于200m时，宜取0.02。
2 当偏心支撑框架部分承担的地震倾覆力矩大于结构总地震倾覆力矩的50％时，其阻尼比可比本条1款相应增加0.005。
3 在罕遇地震下的弹塑性分析，阻尼比可取0.05。
阻尼 的 概念
阻尼比目录阻尼比的概念阻尼就是使自由振动衰减的各种摩擦和其他阻碍作用。
阻尼比在土木、机械、航天等领域是结构动力学的一个重要概念，指阻尼系数与临界阻尼系数之比，表达结构体标准化的阻尼大小。
阻尼比是无单位量纲，表示了结构在受激振后振动的衰减形式。
可分为等于1，等于0, 大于1，0~1之间4种，阻尼比=0即不考虑阻尼系统，结构常见的阻尼比都在0~1之间.ζ <1的单自由度系统自由振动下的位移 u(t) = exp(-ζ wn t)*A cos (wd t - Φ ),其中wn 是结构的固有频率，wd = sqrt(1-ζ^2) ,Φ为相位移.Φ和常数A由初始条件决定.阻尼比的来源及阻尼比影响因素主要针对土木、机械、航天等领域的阻尼比定义来讲解。
阻尼比用于表达结构阻尼的大小，是结构的动力特性之一，是描述结构在振动过程中某种能量耗散的术语，引起结构能量耗散的因素（或称之为影响结构阻尼比的因素）很多，主要有[1]（1）材料阻尼、这是能量耗散的主要原因。
（2）周围介质对振动的阻尼。
（3）节点、支座联接处的阻尼（4）通过支座基础散失一部分能量。
阻尼比的计算对于小阻尼情况[2]：1) 阻尼比可以用定义来计算，及ksai=C/C0；2) ksai=C/(2*m*w) % w为结构圆频率3) ksai=ita/2 % ita 为材料损耗系数4) ksai=1/2/Qmax % Qmax 为共振点放大比，无量纲5) ksai=delta/2/pi % delta是对数衰减率，无量纲6) ksai=Ed/W/2/pi % 损耗能与机械能之比再除以2pi阻尼比的取值对结构基本处于弹性状态的的情况，各国都根据本国的实测数据并参考别国的资料，按结构类型和材料分类给出了供一般分析采用的所谓典型阻尼比的值。
综合各国情况，钢结构的阻尼比一般在0.01－0.02之间（单层钢结构厂房可取0.05），钢筋混凝土结构的阻尼比一般在0.03－0.08之间，对于钢-混凝土结构则根据钢和混凝土对结构整体刚度的贡献率取为0.025－0.035。
钢结构抗震计算-阻尼比
钢结构抗震计算-阻尼比阻尼比阻尼就是使自由振动衰减的各种摩擦和其他阻碍作用。
在土木、机械、航天等领域是结构动力学的一个重要概念，指阻尼系数与临界阻尼系数之比，表达结构体标准化的阻尼大小。
主要概念阻尼比是无单位量纲，表示了结构在受激振后振动的衰减形式。
可分为等于1，等于0, 大于1，0~1之间4种，阻尼比=0即不考虑阻尼系统，结构常见的阻尼比都在0~1之间。
ζ<1的单自由度系统自由振动下的位移u(t) = exp(-ζ wn t)*A cos (wd t - Φ )，其中wn 是结构的固有频率，wd = wn*sqrt(1-ζ^2) ,Φ为相位移.Φ和常数A 由初始条件决定。
影响因素主要针对土木、机械、航天等领域的阻尼比定义来讲解。
阻尼比用于表达结构阻尼的大小，是结构的动力特性之一，是描述结构在振动过程中某种能量耗散的术语，引起结构能量耗散的因素（或称之为影响结构阻尼比的因素）很多，主要有（1）材料阻尼、这是能量耗散的主要原因。
（2）周围介质对振动的阻尼。
（3）节点、支座联接处的阻尼（4）通过支座基础散失一部分能量。
（5）结构的工艺性对振动的阻尼。
计算方法对于小阻尼情况[1]：1) 阻尼比可以用定义来计算，及ζ=C/C0；2) ζ=C/(2*m*w) % w为结构圆频率3) ζ=ita/2 % ita 为材料损耗系数4) ζ=1/2/Qmax % Qmax 为共振点放大比，无量纲5) ζ=delta/2/pi % delta是对数衰减率，无量纲6) ζ=Ed/W/2/pi % 损耗能与机械能之比再除以4pi取值方式对结构基本处于弹性状态的的情况，各国都根据本国的实测数据并参考别国的资料，按结构类型和材料分类给出了供一般分析采用的所谓典型阻尼比的值。
《建筑抗震设计规范》GB50011-2010第8.2.2条规定，钢结构抗震计算的阻尼比宜符合下列规定：（1）多遇地震下的计算，高度不大于50m是可取0.04，高度大于50m且小于200m 时可取0.03，高度不小于200m时宜取0.02.（3）罕遇地震下的弹塑性分析，阻尼比可取0.05。
