图说砖混结构和框架结构的区别和特点
看图说话——砖混结构和框架结构-范本模板
很多朋友搞不清楚什么是砖混结构，什么是框架结构，这两者之间有什么区别。
此文就看图说话，让大家明明白白看懂结构。
很多朋友搞不清楚什么是砖混结构，什么是框架结构，这两者之间有什么区别。
网上有很多的文章是介绍框架结构和砖混结构的,但总是说的不够清楚，又或者全是专业术语,看完后似懂非懂。
现在就用图说砖混和框架。
砖混结构，顾名思义，“砖”，指的是一种统一尺寸的建筑材料，也有其他尺寸的异型粘土砖、如空心砖等。
“混”是指由钢筋、水泥、砂石、水按一定比例配制的钢筋混凝土配料,包括楼板、过梁、楼梯、阳台、排檐。
这些配件与砖做的承重墙相结合，可以称为砖混结构住宅。
由于抗震的要求，砖混住宅一般在5层、6层以下.砖混结构是利用砖墙承受重量的.如下图，楼面上的重量通过楼板传到下面支撑的砖墙上，最后传到基础上。
可是由于砖墙的结构相对于钢筋混凝土为松散，在地震的时候房屋极易倒塌，或者日久年长，砖墙被压出裂痕.因此砖混结构还需要设置圈梁和构造柱。
圈梁和构造柱是由混凝土内配钢筋组成，起到的作用是箍住整个砖墙结构，加强整个房屋的整体性和刚度。
圈梁设置在砖墙顶部,构造柱设置在砖墙交接处和较大的洞口两侧,和圈梁形成一个框架，箍住整个房屋，如下图由于这一结构形式与框架结构很类似,因此很多人误以为构造柱和圈梁就是框架结构中的梁柱，也能起到承重的作用，其实是大错特错了。
构造柱和圈梁的钢筋配置低于框架结构中的梁柱,不能够承重，只能起到加强整体性和刚度的作用。
在地震中，倒塌的房屋均没有设置圈梁和构造柱,而很多设置了圈梁构造柱的房屋只是墙体开裂房屋扭曲而已。
我想用下图就可以很直观的表达圈梁和构造柱的作用。
小贴士:圈梁的尺寸一般为与墙同宽，高度为400~500，构造柱为一边与墙同宽的矩形。
加强圈梁、构造柱的设置，墙长超过4米应设构造柱，墙高超过3米,应设圈梁。
墙长及层高较大且有门洞时，构造柱的设置应首先保证洞口两侧，以避免洞口角部收缩裂缝.当主体结构未留钢筋，或位置偏差时，必须采用植筋。
请简述框架结构与砖混结构荷载传递特征
请简述框架结构与砖混结构荷载传递特征一、引言框架结构和砖混结构是建筑中常见的两种结构形式，它们在荷载传递特征上有着明显的区别。
本文将从框架结构和砖混结构的定义、特点、荷载传递方式等方面进行详细阐述。
二、框架结构1. 定义框架结构是指由水平和垂直方向的钢筋混凝土柱、梁和楼板组成的建筑结构形式。
其中，柱和梁之间采用焊接或螺栓连接，形成一个整体刚性框架。
2. 特点（1）刚性好：由于采用钢筋混凝土材料，具有很好的抗震能力，可以承受大量荷载。
（2）施工方便：由于采用标准化设计和生产，可以快速拼装安装。
（3）空间利用率高：由于柱和梁之间没有墙体隔断，可以灵活布局使用。
3. 荷载传递方式（1）重力荷载：主要通过柱和梁传递到地基上。
（2）水平荷载：主要通过框架的刚性传递到地基上，具有很好的抗震能力。
三、砖混结构1. 定义砖混结构是指由砖墙和钢筋混凝土柱、梁和楼板组成的建筑结构形式。
其中，砖墙和柱、梁之间采用粘结或锚固连接。
2. 特点（1）施工周期长：由于需要进行砌墙等工序，施工时间较长。
（2）刚性较差：由于墙体对水平荷载的承载能力较弱，抗震能力相对（3）隔音效果好：由于采用了砖墙隔断，具有很好的隔音效果。
3. 荷载传递方式（1）重力荷载：主要通过墙体传递到地基上。
（2）水平荷载：主要通过墙体的摩擦力传递到地基上，抗震能力相对较差。
四、框架结构与砖混结构荷载传递特征比较1. 重力荷载传递方式不同：框架结构主要通过柱和梁传递到地基上，而砖混结构主要通过墙体传递到地基上。
2. 水平荷载传递方式不同：框架结构主要通过框架的刚性传递到地基上，具有很好的抗震能力，而砖混结构主要通过墙体的摩擦力传递到地基上，抗震能力相对较差。
3. 施工周期和刚性差异较大：框架结构施工方便、周期短、刚性好，而砖混结构施工周期长、刚性较差。
本文从框架结构和砖混结构的定义、特点、荷载传递方式等方面进行了详细阐述，并对两种结构形式进行了比较。
在实际建筑中，应根据具体情况选择合适的结构形式，并采取有效措施提高建筑的抗震能力，确保人民群众生命财产安全。
砖混结构&框架结
框架结构的优点
• （1）自重：框架结构比砖混结构轻。 ）自重：框架结构比砖混结构轻。 • （2）房间布置灵活性：框架结构的承重结 ）房间布置灵活性： 构为框架本身，墙板只起围护和分隔作用， 构为框架本身，墙板只起围护和分隔作用， 因而布置比较灵活。 因而布置比较灵活。砖混结构受到承重墙 的限制， 的限制，房间跨度和开窗会受到一定影响
• 在造型上采取不对称构图和对比统一的手 一个个没有任何装饰的立方体， 法。一个个没有任何装饰的立方体，由于 体量组合得当， 体量组合得当，大小长短和前后高低错落 有致，实墙和透明的玻璃虚实相衬， 有致，实墙和透明的玻璃虚实相衬，白粉 墙和深色窗框黑白分明， 墙和深色窗框黑白分明，垂直向的墙面或 窗和水平向带形窗、阳台、雨篷比例适度， 窗和水平向带形窗、阳台、雨篷比例适度， 显得生动活泼。 显得生动活泼。
• 从结构上，筒子楼一般为3-6层建筑，内廊 从结构上，筒子楼一般为 层建筑 层建筑， 式或单外廊式砖混结构，无电梯。 式或单外廊式砖混结构，无电梯。横截面 为狭长的条形，两端有楼梯。 为狭长的条形，两端有楼梯。中间贯穿一 条楼道如筒子状，因而而得名。 条楼道如筒子状，因而而得名。房间紧密 排列在楼道的两边，一般为20平方米以下 排列在楼道的两边，一般为 平方米以下 的一居室结构，没有独立的厕所、浴室、 的一居室结构，没有独立的厕所、浴室、 或厨房。每层楼有公用厕所， 或厨房。每层楼有公用厕所，有些还有公 用厨房和浴室。 用厨房和浴室。
框架结构
• 框架结构是指由梁和柱以刚接或者铰接相 连接而成构成承重体系的结构。 连接而成构成承重体系的结构。由梁和柱 组成框架共同抵抗适用过程中出现的水平 荷载和竖向荷载；墙体不承重， 荷载和竖向荷载；墙体不承重，仅起到围 护和分隔作用。 护和分隔作用。 • 其受力特点是荷载传给楼板，再传给次梁、 其受力特点是荷载传给楼板，再传给次梁、 主梁、 基础、地基。 主梁、柱、基础、地基。

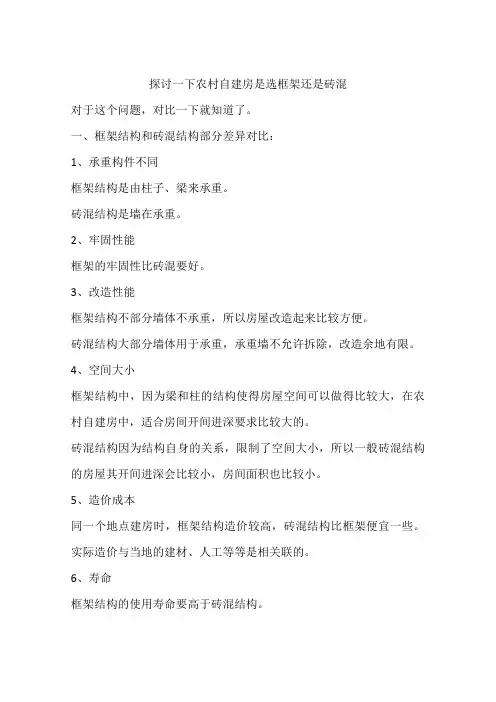

探讨一下农村自建房是选框架还是砖混
探讨一下农村自建房是选框架还是砖混对于这个问题，对比一下就知道了。
一、框架结构和砖混结构部分差异对比：1、承重构件不同框架结构是由柱子、梁来承重。
砖混结构是墙在承重。
2、牢固性能框架的牢固性比砖混要好。
3、改造性能框架结构不部分墙体不承重，所以房屋改造起来比较方便。
砖混结构大部分墙体用于承重，承重墙不允许拆除，改造余地有限。
4、空间大小框架结构中，因为梁和柱的结构使得房屋空间可以做得比较大，在农村自建房中，适合房间开间进深要求比较大的。
砖混结构因为结构自身的关系，限制了空间大小，所以一般砖混结构的房屋其开间进深会比较小，房间面积也比较小。
5、造价成本同一个地点建房时，框架结构造价较高，砖混结构比框架便宜一些。
实际造价与当地的建材、人工等等是相关联的。
6、寿命框架结构的使用寿命要高于砖混结构。
7、抗震强度/抗震性能框架结构的抗震强度/抗震性能要高于砖混结构。
由于我国对房屋建筑的抗震设防烈度有规定和要求，所以即使是农村自建房，也要考虑抗震的设计。
8、房屋高度砖混结构一般无法超过6层，适合多层、低层的房屋。
框架结构适用范围更广，别墅、多层、高层等都可以。
注意：框架结构和砖混结构的区别还有其他很多方面，在此就不一一赘述了。
以上对比是建立在工程质量合格的条件下。
二、农村自建房是选框架结构好还是砖混结构好？看完上述部分对比，大家也应该知道，框架结构和砖混结构并不能简单的说哪个好，而是应该综合考虑的。
比如对房间的空间大小要求、造价成本的要求、抗震设防烈度的要求、房屋整体高度的要求等方面，综合考虑之后再选择合适的结构。
农村建房，选择房屋结构时，不应该只是片面的追求经济、便宜等情况，比如砖混便宜就选择砖混，而是应该多方面考虑后再决定。
常见承重结构类型解析：砖混结构、框架结构、框架剪力墙结构、剪力墙结构、筒休结构、柜架结构
常见承重结构类型解析：砖混结构、框架结构、框架剪力墙结构、剪力墙结构、筒休结构、柜架结构引言：在建筑领域中，不同的承重结构类型具有各自独特的特点和应用范围。
本文将对常见的承重结构类型进行介绍，包括砖混结构、框架结构、框架剪力墙结构、剪力墙结构、筒休结构和柜架结构，以帮助读者更好地理解和应用这些结构类型。
一、砖混结构：砖混结构是指以砖和混凝土为主要材料，通过砌筑和浇筑形成的结构体系。
砖混结构具有以下特点：1. 承载能力：砖混结构具有较好的承载能力，适用于多层住宅和轻型工业建筑。
2. 施工方法：砖混结构常采用现场施工，需要砌筑工人进行砌砖、抹灰等工作。
3. 应用范围：砖混结构广泛应用于住宅、商业建筑和公共设施等领域。
二、框架结构：框架结构是指以钢材或混凝土为主要材料，通过构件框架连接形成的结构体系。
框架结构具有以下特点：1. 承载能力：框架结构具有较高的承载能力和抗震性能，适用于高层建筑和大跨度结构。
2. 施工方法：框架结构常采用现场焊接或螺栓连接的方式，需要专业的施工队伍进行施工。
3. 应用范围：框架结构广泛应用于住宅、商业建筑、桥梁和水利工程等领域。
三、框架剪力墙结构：框架剪力墙结构是指在框架结构中增设剪力墙以提高结构的抗震性能。
框架剪力墙结构具有以下特点：1. 抗震性能：框架剪力墙结构具有较好的抗震性能，适用于地震活跃区域的建筑。
2. 施工方法：框架剪力墙结构施工相对复杂，需要考虑剪力墙的布置和连接方式。
3. 应用范围：框架剪力墙结构广泛应用于高层建筑和重要公共设施等领域。
四、剪力墙结构：剪力墙结构是指以混凝土或砖墙为主要承载构件，通过墙体的抗剪承载形成的结构体系。
剪力墙结构具有以下特点：1. 承载能力：剪力墙结构具有较高的承载能力和抗震性能，适用于高层建筑和重要设施。
2. 施工方法：剪力墙结构施工相对简单，需要考虑墙体的布置和加固方式。
3. 应用范围：剪力墙结构广泛应用于住宅、商业建筑和公共设施等领域。

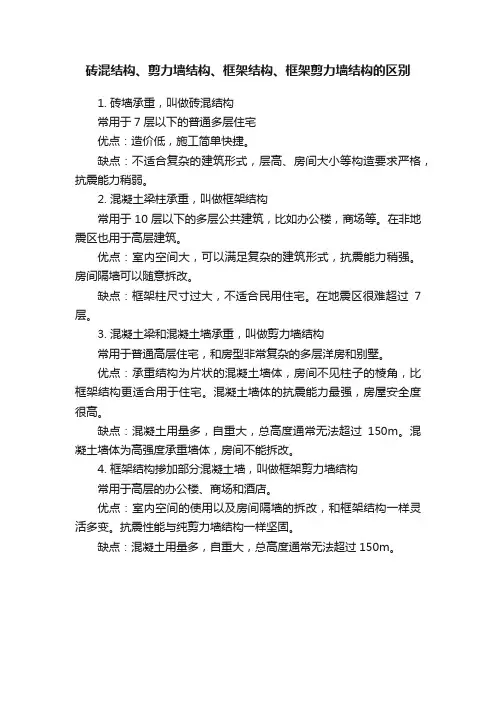

砖混结构、剪力墙结构、框架结构、框架剪力墙结构的区别
砖混结构、剪力墙结构、框架结构、框架剪力墙结构的区别
1. 砖墙承重，叫做砖混结构
常用于7层以下的普通多层住宅
优点：造价低，施工简单快捷。
缺点：不适合复杂的建筑形式，层高、房间大小等构造要求严格，抗震能力稍弱。
2. 混凝土梁柱承重，叫做框架结构
常用于10层以下的多层公共建筑，比如办公楼，商场等。
在非地震区也用于高层建筑。
优点：室内空间大，可以满足复杂的建筑形式，抗震能力稍强。
房间隔墙可以随意拆改。
缺点：框架柱尺寸过大，不适合民用住宅。
在地震区很难超过7层。
3. 混凝土梁和混凝土墙承重，叫做剪力墙结构
常用于普通高层住宅，和房型非常复杂的多层洋房和别墅。
优点：承重结构为片状的混凝土墙体，房间不见柱子的棱角，比框架结构更适合用于住宅。
混凝土墙体的抗震能力最强，房屋安全度很高。
缺点：混凝土用量多，自重大，总高度通常无法超过150m。
混凝土墙体为高强度承重墙体，房间不能拆改。
4. 框架结构掺加部分混凝土墙，叫做框架剪力墙结构
常用于高层的办公楼、商场和酒店。
优点：室内空间的使用以及房间隔墙的拆改，和框架结构一样灵活多变。
抗震性能与纯剪力墙结构一样坚固。
缺点：混凝土用量多，自重大，总高度通常无法超过150m。
砖混结构、砌体结构和框架结构的区别
砖混结构、砌体结构和框架结构的区别简言之，砖混结构属于砌体结构，框架结构属于混凝土结构，砖混结构和框架结构为结构形式，砌体结构和混凝土结构为结构体系。
砌体结构：以砌体为主制作的结构称为砌体结构。
它包括砖结构、石结构和其它材料的砌块结构。
分为无筋砌体结构和配筋砌体结构。
砌体结构在我国应用很广泛，这是因为它可以就地取材，具有很好的耐久性及较好的化学稳定性和大气稳定性，有较好的保温隔热性能。
较钢筋混凝土结构节约水泥和钢材，砌筑时不需模板及特殊的技术设备，可节约木材。
砌体结构的缺点是自重大、体积大，砌筑工作繁重。
由于砖、石、砌块和砂浆间粘结力较弱，因此无筋砌体的抗拉、抗弯及抗剪强度都很低。
由于其组成的基本材料和连接方式，决定了它的脆性性质，从而使其遭受地震时破坏较重，抗震性能很差，因此对多层砌体结构抗震设计需要采用构造柱、圈梁及其它拉结等构造措施以提高其延性和抗倒塌能力。
此外，砖砌体所用粘土砖用量很大，占用农田土地过多，因此把实心砖改成空心砖，特别发展高孔洞率、高强度、大块的空心砖以节约材料，以及利用工业废料，如粉煤灰、煤渣或者混凝土制成空心砖块代替红砖等都是今后砌体结构的方向。
砖混结构一般指把砖砌体用作内外承重墙或隔墙，楼盖、屋盖、梁、柱（也可是砖柱）是钢筋混凝土作用在墙柱上的荷载，主要是由梁板传来的屋盖、楼盖上的活、恒荷载，它通过墙柱基础传到地基。
作用在纵墙上的水平荷载（如风荷）一部分直接由纵墙传给横墙，另一部分则通过屋盖和楼盖传给横墙，再由横墙传至基础，最后传给地基，承重墙的厚度及长度是根据强度和稳定性的要求，通过计算来确定的。
在砖混结构中的梁有门窗过梁、圈梁、雨蓬梁、阳台梁、楼梯梁等，这些梁的长度、配筋和截面尺寸，除圈梁是按构造配筋外，其它都是通过计算设计的，圈梁主要作用是提高房屋空间刚度、增加建筑物的整体性，提高砖石砌体的抗剪、抗拉强度，因此圈梁不是承重梁，当圈梁用作过梁时，只在过梁部位按设计配筋，其它部位仍是按构造配筋，有许多把圈梁当作承重梁对待，随意将圈梁下墙体敲掉，则留下了不安全的隐患。
怎么样区分框架结构和砖混结构
怎么样区分框架结构和砖混结构？方法框架结构住宅是指以钢筋混凝土浇捣成承重梁柱，再用预制的加气混凝土、膨胀珍珠岩、浮石、蛭石、陶烂等轻质板材隔墙分户装配成而的住宅，适合大规模工业化施工，效率较高，工程质量较好。
砖混结构是指建筑物中枢向承重结构的楼、柱等采用砖或者砌块砌筑，梁、楼板、屋面板等采用钢筋混凝土结构，是以小部分钢筋混凝土及大部分砖墙承重的结构。
砖混框架结构的主要区别如下：1.承重特点砖混：主要是把楼板的重量传递到支撑楼板的各道砖墙上，再由砖墙传递到基础。
框架：楼板的重量传递到梁，梁传递到柱，柱传递到基础。
2.材料特点砖混：过去一般都是实心粘土砖，但为了保护耕地，一两年前就已经下文严禁再使用此砖，现在开发砖混的房子有可能用的是承重空心砖，但可靠性和技术成熟度都比不上实心黏土砖。
框架：内分隔墙一般是非承重空心砖，轻，但做外墙时保温隔热隔声差点。
梁板柱都是现浇混凝土。
3.技术上的优劣对比砖混结构：对温度变化，地基沉降变化的敏感度较高，表现为较容易出现各种墙体裂缝，如顶层屋面板下，窗户的四角，底层窗台四角等等，可以说砖混结构的墙体裂缝是一个非常普遍的问题，但大部分不会影响到结构安全。
框架结构：墙体裂缝类问题少，但在框架梁底和填充墙顶的交接部位会经常出现裂缝(这是通病，比较难完全避免)，尤其外墙此处如有裂缝，墙面会渗水。
4.造价框架最贵，混合结构次之，砖混结构最便宜。
一般砖混结构会比框架便宜100～200块/m25.抗震性能框架最好，混合结构次之，砖混结构最差。
对于低度抗震区的低层结构，比如说6层以下的，砖混可以考虑，如果是7度区或者8度区，经济允许的话最好不用砖混。
6.隔音效果砖混住宅的隔音效果是中等的，框架结构的隔音效果取决于隔断材料的选择，一些高级的隔断材料的隔音效果要比砖混好。
7.室内空间改造框架结构：多数墙体不承重，所以改造起来比较简单，敲掉墙体就可以。
砖混结构：很多墙体是承重结构，不允许拆除的，只能在少数非承重墙体上做文章。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图说砖混结构和框架结构的区别和特点
砖混结构，顾名思义，砖，指的是一种统一尺寸的建筑材料，也有其他尺寸的异型粘土砖、如空心砖等。
混是指由钢筋、水泥、砂石、水按一定比例配制的钢筋混凝土配料，包括楼板、过梁、楼梯、阳台、排檐。
这些配件与砖做的承重墙相结合，可以称为砖混结构住宅。
由于抗震的要求，砖混住宅一般在5层、6层以下。
砖混结构是利用砖墙承受重量的。
如下图，楼面上的重量通过楼板传到下面支撑的砖墙上，最后传到基础上。
可是由于砖墙的结构相对于钢筋混凝土为松散，在地震的时候房屋极易倒塌，或者日久年长，砖墙被压出裂痕。
因此砖混结构还需要设置圈梁和构造柱。
圈梁和构造柱是由混凝土内配钢筋组成，起到的作用是箍住整个砖墙结构，加强整个房屋的整体性和刚度。
圈梁设置在砖墙顶部，构造柱设置在砖墙交接处和较大的洞口两侧，和圈梁形成一个框架，箍住整个房屋，如下图
框架结构是指以钢筋混凝土浇捣成承重梁柱，再用预制的加气混凝土、膨胀珍珠岩、浮石、蛭石、陶烂等轻质板材隔墙分户装配成而的住宅。
适合大规模工业化施工，效率较高，工程质量较好。
框架结构由梁柱构成，构件截面较小，因此框架结构的承载
力和刚度都较低，它的受力特点类似于竖向悬臂剪切梁，楼层越高，水平位移越慢，高层框架在纵横两个方向都承受很大的水平力，这时，现浇楼面也作为梁共同工作的，装配整体式楼面的作用则不考虑，框架结构的墙体是填充墙，起围护和分隔作用，框架结构的特点是能为建筑提供灵活的使用空间。
##框架结构住宅的承重结构是梁、板、柱，而砖混结构的住宅承重结构是楼板和墙体##
如果你要进行室内空间的改造，框架结构因为多数墙体不承重，所以改造起来比较简单，敲掉墙体就可以了，而砖混结构中很多墙体是承重结构，不允许拆除的，砖混结构是指承重的主要构件是用砖(楼体的重量是由砖强来承担的)如一
幢房屋主要是用是砖墙和一些混凝土建造的这样的房屋室
内结构不能随意变动否则楼有倒塌的危险。
你只能在少数非承重墙体上做文章。
区别承重墙和非承重墙的一个简单方法是看墙体厚度，240mm厚度的墙体是承重的，120mm或者更薄的墙体是非承重的。
上图为框架结构，只用梁和柱就能撑起整栋房子，内部空间可以自行分割
在隔音效果上来说，砖混住宅的隔音效果是中等的，框架结构的隔音效果取决于隔断材料的选择，一些高级的隔断材料的隔音效果要比砖混好，而普通的隔断材料，如水泥空心板
之类的，隔音效果是很差的。
在牢固性上，理论上说框架结构能够达到的牢固性要大于砖混结构，所以砖混结构在做建筑设计时，楼高不能超过6层，而框架结构可以做到几十层。
区别简述：
砖混结构
以小部分钢筋混凝土及大部分砖墙承重的结构。
该结构适合开间进深较小，房间面积小，多层或低层的建筑，对于承重墙体不能改动。
1.砖混结构用料
砖混结构中的砖，是指一种统一尺寸的建筑材料，最常见的就是我们经常使用的红砖；也包括其他尺寸的异型黏土砖、空心砖等；
砖混结构中的混，是指由钢筋、水泥、沙石、水按一定比例配制的钢筋混凝土配料。
2.砖混结构建筑特点
承重特点：砖混结构的住宅承重结构是楼板和墙体，
层高特点：砖混结构在做建筑设计时，楼高不能超过6层。
隔音特点：砖混住宅的隔音效果是中等的。
隔音效果取决于隔断材料的选择，砖混结构一般用的红砖虽然红砖是一块一块砌在一起的,声波在每一个连接处都要受到一次阻挡，使声波一次次受到衰减，但是，毕竟是很老的建筑材料，比起一些新型的建筑材料，还要差很多。
3.改造特点
砖混结构中很多墙体是承重结构，不允许拆除的，你只能在少数非承重墙体上做文章。
区别承重墙和非承重墙的一个简单方法是看墙体厚度，240mm厚度的墙体是承重的，120mm
或者更薄的墙体是非承重的，改造起来很受局限。
框架结构
框架结构是指由梁和柱以刚接或者铰接相连接而成构成承
重体系的结构，即由梁和柱组成框架共同抵抗适用过程中出现的水平荷载和竖向荷载,采用结构的房屋墙体不承重，仅起到围护和分隔作用，一般用预制的加气混凝土、膨胀珍珠岩、空心砖或多孔砖、浮石、蛭石、陶烂等轻质板等材料砌筑或装配而成。
1.框架结构用料：
钢筋,混凝土，碎石，填充材料（如加气混凝土、膨胀珍珠岩、空心砖或多孔砖、浮石、蛭石、陶烂等轻质板等）；
2.框架结构特点
承重特点：框架结构住宅的承重结构是梁、板、柱；
牢固特点：由于承重结构的关系，框架结构可以做到几十层；改造特点：多数墙体不承重，所以改造起来比较简单，敲掉墙体就可以了，改造十分灵活；
3.隔音特点
框架结构的隔音效果取决于隔断材料的选择，比如最常用的加气混凝土砌块，内部是由许多细孔组成，隔音保温效果是所有建筑材料中最好的。
现在已广泛用作宾馆客房、KTV包
房的隔音墙体（轻质隔音墙体，轻质隔墙，轻质砖隔墙）。
显然，加气砼砌块比实心红砖隔音好得多。
事实也证明了这一点。
