F-14战斗机
超音速飞机分代
超音速飞机的分代及特性首先，现代战斗机得分代在世界上有两种标准，欧美标准和俄罗斯标准。
俄罗斯战机的分代，多一代主要是对进入喷气机时代的启示时代划分不同，原苏联比美国早，将简易飞机化成了第一代。
我国现在采用的是欧美标准。
第一代战斗机是指20世纪50年代初开始交付使用的各类喷气式战机，它们的技术特点是以涡轮喷气发动机为动力，速度达到高亚音速或跨音速，武器以航炮为主，有的配以火箭。
代表机型有苏联的米格—15、米格—17、米格—19，中国的歼5、歼6，美国的F—86、F—100，英国的“闪电”和法国的“超神秘”等飞机。
第二代战斗机以苏联的米格—21、米格—23，中国的歼7、歼8，美国的F—4、F—5、F—104和法国的“幻影”III等为代表的各类喷气式战机。
它们的特点是最大飞行速度2—2.5马赫，武器为航炮和第一代空空导弹。
这一代战斗机普遍强调高空高速性能，这种技术要求也在20世纪60年代到70年代末期风靡一时。
第3代战斗机是20世纪70代末期开始研制的苏联的米格—29、苏—27、苏-30、苏-35，中国的歼10、歼11A、歼11B、枭龙，美国的F—16、F—14、F—15、F—18以及法国的“幻影”2000等为代表的喷气式战机。
设计理念从追求高空高速到具有良好的中低空机动性。
其武器以空空导弹为主，航炮为辅，有较好的火控雷达系统。
这一代飞机特别强调机动性和敏捷性，最大速度和升限与第二代相当，但航程较大，具备空中加油能力。
至于第四代现代战斗机，目前惟一进入实用阶段的战机便是美国的F—22，它的投入使用标志着战斗机将进入第四代。
此外，俄罗斯研制中的米格I.42型战斗机，中国研制中的歼14战斗机，日本研制中的“心神”战斗机（F22的日本版），美国研制中的F35战斗机，也属于这代战机。
根据国际公认的标准，第四代战机的技术特点为：具有高敏捷性，隐身能力强，能够短距起飞或垂直降落，可以进行超音速巡航，超机动，并装备内埋式武器舱，对多个目标进行同时攻击。
美国Ｆ系列战斗机大全
[军事杂谈]美国Ｆ系列战斗机大全~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~F-1"FURY"(狂怒 US Navy FJ)北美公司研制的单座舰载战斗机，外形与F-86“佩刀”很相似。
可携带AIM-9“响尾蛇”空空导弹，内置4门20mm机炮。
FJ-2/FJ-3/FJ-4统一编号为F-1，FJ-1并不在内（可能是FJ-2开始是FJ-1的重大改型，由平直翼改为后掠翼）麦克唐纳公司研制的单座舰载战斗/侦察机，由FH-1“鬼怪”改进而成。
“女妖”这个绰号的来源很有意思：F-2高速飞行时两具蜗轮引擎会发出凄疠的尖叫声。
机鼻装备了雷达，还有自动驾驶仪、增压座舱、弹射座椅等新式装备。
F-2是韩战的主力舰载轰炸机。
F-3"DEMON"(魔鬼 US Navy F3H)麦克唐纳公司研制的第一种后掠翼喷气式战斗机，也是第一种只带导弹不用机炮的战机。
单发、近音速全天侯战斗机，共生产了522架。
麦克唐纳与道格拉斯公司合并后研制的双发双座重型战斗机，是一个庞大的“鬼怪”家族，也是第一种海空军的通用战斗机。
派生型繁杂。
F-4共生产了5000架，至今仍有800架在埃及、德国、希腊、以色列、日本、韩国、西班牙、土耳其服役。
F-5A/B"Freedom Fighter"自由战士 F-5E/F"Tiger II"虎诺斯罗普研制的双发超音速轻型战机，主要供外削，这从F-5A“自由战士”这个绰号就可以看出。
F-5E/F 有小部分在美空军服役，主要用途是枫林白露假想敌。
F-6"SKYRAY"(天光 US Navy F4D)道格拉斯公司研制的三角翼战斗机。
装备20mm机炮和响尾蛇空空导弹以截击敌机。
YF-7A"Sea Dart"(海标枪 US Navy YF2Y-1)康维尔公司研制的水上喷气式战斗机。
美军战机大全
FH-1:研制国家：美国，名称：鬼怪（Phantom）一、概述：FH-1是麦克唐纳公司第一种可用于实战的喷气式战斗机,也是美国第一种舰载喷气式战斗机。
原型机称XFD-1，于1945年1月26日首飞，1947年6月6日更名为FH-1，1947年7月开始批量生产。
二、性能指标尺寸数据：翼展12.42米，机长11.81米，机高4.32米，机翼面积25.64平方米。
重量数据：空重3031千克，最大起飞重量5459千克。
性能数据：最大速度771千米/时，巡航速度399千米/时，升限12525米，航程1577千米。
武器装备：四挺12.7毫米机枪。
动力装置：两台Westinghouse J30-WE-20 喷气发动机，推力2*7.1千牛。
Fr-1:研制国家：美国，名称：火球一、概述：FR-1是由美国瑞恩航空公司制的一种装有螺旋桨和喷气式两套发动机的混合动力战斗机。
二战进行的如火如荼之际，战争双方都在加紧研制着自己的喷气式或火箭发动机，谁先拥有新动力作战飞机，谁就将在空战中占有优势。
在正式开发完全依靠喷气式发电机提供动力的作战飞机之前，美国海军想先拥有一种既有传统螺旋桨发动机又有喷气式发动机的混合动力战斗机，以便可选择地对两种动力方式进行测试。
1942年12月，美国海军向包括瑞恩航空公司在内的美国国内9家飞机制造商发布了具体设计标书。
其设计要求是先依靠螺旋桨发动机从航母上起飞，然后在空中打开喷气式发动机使得飞行速度大大提高，待到要降落在航母时关闭喷气式发动机，最后用螺旋桨发动机低速降落。
这其实反映出了当时人们普遍对喷气式飞机的不信任，尤其是担心其能否在航母上安全的起飞和着舰。
1943年2月11日，在所有备选方案中，瑞恩公司的FR-1方案最终获胜，美国海军订购了3架原型机和1架用于静态测试的模型。
1944年6月25日，首架FR-1原型机完工并开始试飞，但于同年10月的一次试飞中坠毁，事后调查结果显示原因在于机翼的铆接牢度不够。
从历代战斗机核心性能特征看未来六代机发展方向
从历代战斗机核心性能特征看经列装服役的仅有美国F-22/-35、俄罗斯苏-57三种机型。
这代飞机不仅飞行性能进一步提高，具备超声速巡航、超机动和高敏捷等特性，更重要的是拥有良好的隐身性能，由此在作战能力方面与上一代飞机拉开了巨大差距。
美《空军杂志》所提出的五代划分法中的历代战斗机代表机型在此划代方式中，最引人注目的是其中的三代机，这批飞机尽管型号众多、性能各异，但是从平台性能来看，它们都有一个共同特点，就是仍然在延续前两代战斗机对高空高速性能的追求（这之后的四代机则转向高机动）。
同时，这批飞机在气动布局、动力装置、航电系统等方面所采用的技术，也大致处于同一水平（四代机则在这些技术领域全面更新换代），因此将它们全部划归一代也并非说不过去。
根据该划代标准，欧洲台风、法国阵风、瑞典鹰狮、美国F/A-18E /F 超级大黄蜂、俄罗斯苏-35/米格-35等部分20世纪90年代后入役的战斗机，尽管与美国F-22同期研制，作战能力也较早期四代机明显提高，但与F-22为代表的五代机仍有着很大差距，尤其是不具备隐身这一核心性能特征，因而被认为比五代机所代表的技术层次低0.25—0.5代，为此专门为这些飞机设置了4+和4++（或称4.5、4.75）两个子代。
考虑到此划代标准公布时间较早，其中部分信息已略显过时，为此笔者对其做了一定修正完善，如下表所示。
在修正后的划代标准中，笔者参照四代机被细分为三个子代的做法，将其中的三代机也同样细分为3、3+、3++三个子代。
这主要是因为这代飞机在发展过程中，从平台性能来看仍表现出较为明显的阶段性：飞行速度由低超声速逐步提升到马赫数2以上，飞机平台由轻型制空/截击逐步转向中/重型多用途。
此外，这一时期出现的两种具备“双3”性能的高空高速截击/侦察机（美国YF-12/SR-71和苏联米格-25），由于飞行性能和功能用途均比较另类，笔者为其另外单独设置了一个子代。
历代战斗机核心性能特征分析历代战斗机都有各自众多性能特点，如果以对飞机作战能力提升的贡献大小以及具备该性能的技术门槛高低为标准，对其进行分类排序，可以发现每代战斗机都拥有一项比较特殊、最具标志性的性能特点，它对于本代战斗机代次地位的维持意义特别重大，我们可以将其称为核心性能特征（或代差特征、标志性性能特征）。
F-15 VS F-14

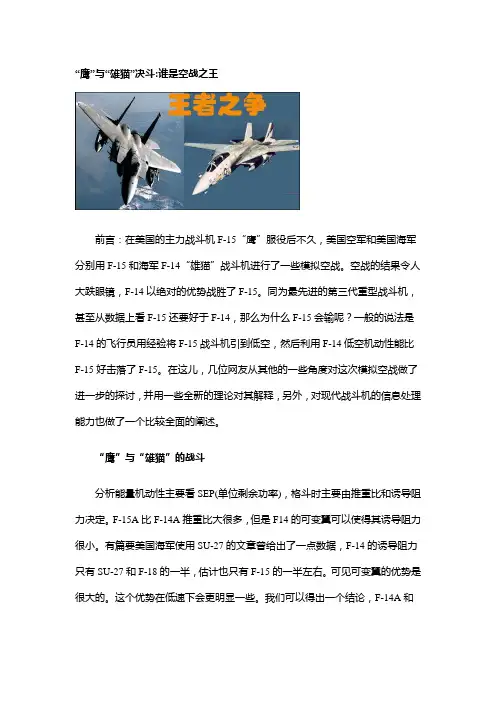

“鹰”与“雄猫”决斗:谁是空战之王前言：在美国的主力战斗机F-15“鹰”服役后不久，美国空军和美国海军分别用F-15和海军F-14“雄猫”战斗机进行了一些模拟空战。
空战的结果令人大跌眼镜，F-14以绝对的优势战胜了F-15。
同为最先进的第三代重型战斗机，甚至从数据上看F-15还要好于F-14，那么为什么F-15会输呢？一般的说法是F-14的飞行员用经验将F-15战斗机引到低空，然后利用F-14低空机动性能比F-15好击落了F-15。
在这儿，几位网友从其他的一些角度对这次模拟空战做了进一步的探讨，并用一些全新的理论对其解释，另外，对现代战斗机的信息处理能力也做了一个比较全面的阐述。
“鹰”与“雄猫”的战斗分析能量机动性主要看SEP(单位剩余功率)，格斗时主要由推重比和诱导阻力决定。
F-15A比F-14A推重比大很多，但是F14的可变翼可以使得其诱导阻力很小。
有篇要美国海军使用SU-27的文章曾给出了一点数据，F-14的诱导阻力只有SU-27和F-18的一半，估计也只有F-15的一半左右。
可见可变翼的优势是很大的。
这个优势在低速下会更明显一些。
我们可以得出一个结论，F-14A和F-15A的机动性能差别不大，至少不象它们在推重比和翼载荷上表现出的差异那么大。
F-15在选型时也考虑了可变翼的构型，但由于结构太重，受到了以Boyd等开F-86出身的“战机黑手党”的竭力反对。
“战机黑手党”的直接后果是F-16，但F-15也受到了他们的影响。
所以当时我也想先看看关于“战机黑手党”的书(这个是可以找到的)，再仔细谈谈“战机黑手党”和第三代战斗机的关系。
从后来F-14和F-18的优秀表现来看，他们可能是有些片面了。
问题的关键在于为什么传说中的F-14A和F-15A的格斗中是一边倒。
我找到了一些英文资料讲到他们的模拟格斗，说这两种飞机水平很接近，但确实是F-14A占优。
但他们指出是在多机对抗中，由于F-14的双座机制所以占优。
F-14战斗机

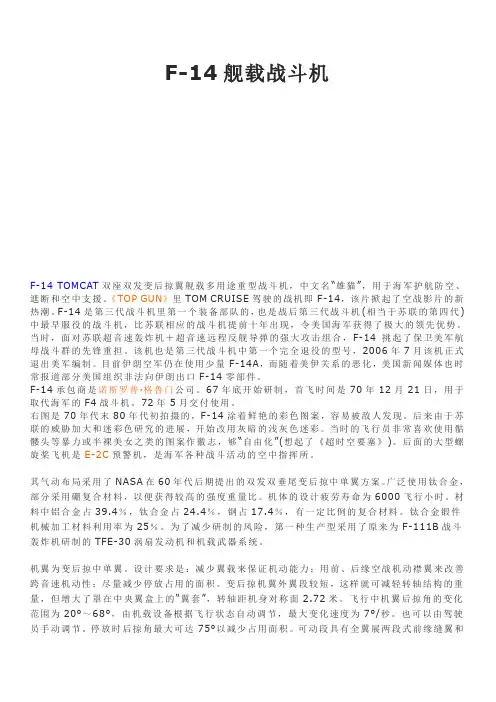

F-14舰载战斗机F-14 TOMCAT双座双发变后掠翼舰载多用途重型战斗机，中文名“雄猫”，用于海军护航防空、遮断和空中支援。
《TOP GUN》里TOM CRUISE驾驶的战机即F-14，该片掀起了空战影片的新热潮。
F-14是第三代战斗机里第一个装备部队的，也是战后第三代战斗机(相当于苏联的第四代)中最早服役的战斗机，比苏联相应的战斗机提前十年出现，令美国海军获得了极大的领先优势。
当时，面对苏联超音速轰炸机＋超音速远程反舰导弹的强大攻击组合，F-14挑起了保卫美军航母战斗群的先锋重担。
该机也是第三代战斗机中第一个完全退役的型号，2006年7月该机正式退出美军编制。
目前伊朗空军仍在使用少量F-14A，而随着美伊关系的恶化，美国新闻媒体也时常报道部分美国组织非法向伊朗出口F-14零部件。
F-14承包商是诺斯罗普·格鲁门公司。
67年底开始研制，首飞时间是70年12月21日，用于取代海军的F4战斗机。
72年5月交付使用。
右图是70年代末80年代初拍摄的，F-14涂着鲜艳的彩色图案，容易被敌人发现。
后来由于苏联的威胁加大和迷彩色研究的进展，开始改用灰暗的浅灰色迷彩。
当时的飞行员非常喜欢使用骷髅头等暴力或半裸美女之类的图案作徽志，够“自由化”(想起了《超时空要塞》)。
后面的大型螺旋桨飞机是E-2C预警机，是海军各种战斗活动的空中指挥所。
其气动布局采用了NASA在60年代后期提出的双发双垂尾变后掠中单翼方案。
广泛使用钛合金，部分采用硼复合材料，以便获得较高的强度重量比。
机体的设计疲劳寿命为6000飞行小时。
材料中铝合金占39.4％，钛合金占24.4％，钢占17.4％，有一定比例的复合材料。
钛合金锻件机械加工材料利用率为25％。
为了减少研制的风险，第一种生产型采用了原来为F-111B战斗轰炸机研制的TFE-30涡扇发动机和机载武器系统。
机翼为变后掠中单翼。
设计要求是：减少翼载来保证机动能力；用前、后缘空战机动襟翼来改善跨音速机动性；尽量减少停放占用的面积。
美国熊猫F14战斗机
F-14“雄猫”(Tomcat)格鲁门公司概况F-14“雄猫”是根据美国海军70年代到80年代舰队防空和护航的要求，由格鲁门公司研制的双座超音速多用途舰载战斗机，用来替换海军的F-4战斗机。
海军给F-14规定的主要作战任务有：(1)护航：在一定空域夺取并保持制空权，驱逐敌战斗机，保护已方的攻击力量。
规定的活动半径(不带副油箱)为720～800公里，并能在目标区上空3050米高度用机炮和“麻雀”导弹作战2分钟。
(2)舰队防空：能在距舰队160～320公里的空域巡逻2小时(带副油箱和“不死鸟”导弹)或从航空母舰甲板弹射起飞执行截击任务。
(3)遮断和近距支援：可载6500千克低阻炸弹和两枚“响尾蛇”空－空导弹执行远距遮断或近距空中支援任务，例如挂6颗Mk82炸弹，攻击1600公里以外的地面目标，并能保持5分钟的空战能力。
因F-14价格昂贵，美国海军规定非不得已的情况下不得使用F-14执行此类任务。
美国海军根据上述要求和海军舰载战斗机计划(VFX-1)，于1967年年底公布了招标设计要求。
经过竞争，海军于1969年1月选中格鲁门公司的设计方案，并与该公司签订了研制原型机的合同。
合同规定，1969年5月格鲁门公司向海军提供全尺寸木制样机。
第一批和第二批订货共12架，作为研究和发展原型机。
后来又签订第三批订货26架，其中前8架供军方进行使用试验和鉴定，后18架配备一个试飞中队，第一架原型机于1970年12月21日首次试飞，后在一次本可以避免的事故中摔毁。
第二架原型机在1971年5月24日首次试飞。
到1972年2月，12架研究发展原型机生产完毕。
1972年6月开始舰上试飞，1972年10月配备舰队试用。
从1979年起，诺斯罗普公司开始生产安装在F-14飞机上的电视摄像装置(TCS)。
该设备是一套闭路电视系统，可对视野进行广角搜索和远距识别。
该设备装于F-14机头下部，能自动搜寻、发现和锁定远距离目标交将其显示在两名乘员的监视器上。
美国战斗机简介
美国战机━━━━━━━━━━━━━━━━━☆━━━━━━━━━━━━━━━━━━一、战斗机（１）MB-3A战斗机资料暂缺。
参考阅读：波音 P-26“玩具枪”战斗机P-26战斗机美国陆军航空队买下的三架原型机被改称作 Y1P-261931年，波音公司的设计师们开始了代号为 248 的新型战机的开发工作，1931年12月该计划被更名为 XP-936。
它是一种全金属下单翼战斗机，采用铝制硬壳式机身，外形类似于缩小后的波音 200。
原型机在 1932年3月20日首飞成功。
波音的新型战斗机最后将以 P-26 的代号正式投入生产，美国陆航同时也订购了 25 架P-12F双翼战斗机以减小可能存在的风险。
P-26 的批生产开始于 1933年1月，虽然身为一款世界一流的战斗机，P-26 的出现却并没有受到热烈的欢迎，人们送它的非正式的外号“玩具枪”——可能得名于其装备的两挺机枪的枪口——显然就没有什么好意，而对于不少飞惯了反应灵敏的双翼战斗机的飞行员们来说，P-26 的到来简直是一种折磨。
发动机：600 马力普-惠“黄蜂”风冷式发动机最高时速： 234 英里最大航程： 375 英里实用升限：27,400 英尺参考阅读：波音 P-26“玩具枪”战斗机P-35战斗机P-35战斗机30年代后期,随着国际局势的日益恶化,欧洲国家纷纷加快本国空军的现代化进程。
美国要想维持自己的中立地位,必须拥有大批先进的战斗机。
当时装备美军陆航的主要是陈旧的P-26,已被后来居上的欧洲战机远远超过。
为作战单位补充新鲜血液已变得刻不容缓,美国陆航决定在1935年5月举行新机竞标活动,胜出的优秀机型将用来装备部队,试飞地点设在俄亥俄州赖特机场(Wright Field)。
由于X-18Y在竞标中胜出,正式得到P-35的军方编号.1936年6月16日,塞维尔斯基公司拿到首批77架的生产合同。
P-35参数表翼展 36英尺全长 25英尺2英寸全高 9英尺1英寸空重 4315磅最大起飞重量 5600磅最大速度 281.5英里/时实用升限 30,600英尺航程 1150英里武备 1*12.7毫米 + 1*7.62毫米 + 320磅参考阅读：塞维尔斯基 P-35战斗机P-36战斗机二战初期美国主要战斗机。
海湾战争中的新式武器一览
F18“大黄蜂”
F—18是一种舰载战斗机，A—18是一种舰载攻击机．由于二者是在同一原 型机的基础发展起来的，即一机两型，机体完全—样，只是在武器装备上 有所差别，所以统称F／A—1B，绰号也一样叫“大黄蜂”．1974年正当美 国空军提出“轻型战斗机”计划，并开始研制原型机的时候，美国海军也 提出了研制多用途战斗机的要求．当时称之为VFAX计划，后来改称海军空 战战斗机计划．1974年诺斯罗普公司的YF一17在YF一16的原型机竞争中失 败，幸运的是诺斯罗普的工作没有白做，1975年他们的YF—17被海军选中， 这就是F／A—18的原型机
B-52“同温层堡垒”重型战略轰炸机
B-52是美国波音公司载1946年开始研制的远程重心战略轰炸机，也是世界最 大的战略轰炸机。该机初始设计的要求是：作战高度在12000m以上，航程 大，能作洲际飞行；可以携带核弹。
B-1战略轰炸机
B－1是美国罗克韦尔国际公司研制的变后掠翼超音速战略轰炸机。1962年提 出研制设想，1969年开始研制。1974年12月原型机首飞。1986年 6月开始装 备部队，由于采用战略导弹还是采用战略轰炸机哪个更有效的问题在美国长 期争论不休，使B－1的研制周期长达20多年。
F15制空战斗机
F-15是美国麦.道公司研制的双发重型超音速制空战斗机,主要用于夺取战 区制空权，同时兼具对地攻击能力，是美国空军的主力战机。F-15主要的 设计主要是突出空战格斗能力,具有推重比大、翼载小、机动性好等特点, 为典型的第三代战斗机。
F16“战隼”
F-16是美国洛克希德.马丁公司研制的单发轻型多用途战斗机，主要用于空战， 也可用于近距空中去援,该机1978年开始装备美国空军。F-16采用了边条翼、 空战襟翼、翼身融合体、高过载座舱、放宽静稳定度等先进技术,具有结构重 量轻、外挂量大、机动性好、对空对地作战能力强等特点,是具代表性的第三 代战斗机。
世界主力三代四代战斗机
•
苏-33 共青城厂制造的舰载机，目前主要服役于库兹涅佐夫号航空母舰
•
苏-33UB 苏-27KUB的军用型号
•
苏-34（设计局号T-10VS） 新西伯利亚厂制造的双座并列攻击机
•
苏-35 共青城厂制造的先进多功能战机
•
苏-35K 在2019年出现在多功能海军型编号
•
苏-35UB（设计局号T-10UBM) 共青城厂制造的苏-30MK(MKI）
•
苏-30伊尔库斯克厂制造的双座纵列空优战机
•
苏-30I-1 苏-30MKI的首架原型机
•
苏-30K 伊尔库斯克厂制造的苏-30出口型
•
苏-30K2（暂时型号） 共青城厂制造的双座并列型战机
•
苏-30KI 共青城厂制造出口印尼的苏-27SK
•
苏-30MK（设计局号T-10PMK） 双座纵列多功能战机的通用型号
•
Su-30MKV
– 委内瑞拉外销版很类似Su-30MK2。由两台KNAAPO实验机改装的(No. 0460 和 No. 1259)有参加2019年七月卡拉卡斯的国庆阅兵。后来证实委内瑞拉买的确实是列 为Su-30MK2型。
•
Su-30MK2
– Su-30MKK 升级电战系统以使用反舰反舰导弹。
•
Su-30MK2V
Savostleyka的训练基地
7.
售价： ＄ 3000万（2009印度）
8.
最大起飞重量：33500kg(苏-30MKN34000kg)
9.
空重：17700kg
10.
最大载弹量：8000kg
11.
作战半径：航程4000km
12.
机长：21.94m
美军新一代机载先进红外瞄准吊舱
美军新一代机载先进红外瞄准吊舱美F-16C型战斗机机腹进气口挂架下清晰可见狙击手红外吊舱洛克西德-马丁公司车间里的狙击手红外吊舱美国空军F-16战斗机，机腹下挂载的狙击手增程型红外瞄准吊舱。
◇新的高度最近几年美国战斗机对地攻击战术的最大变化在于战机实施对地攻击的高度越来越高，这使战斗机能够远离防空炮火和机动地对空导弹的有效作战高度。
只要战斗机能够精确的打击地面目标，飞机的高度越高越好。
在科索沃、阿富汗和伊拉克，美军战机进行空袭的高度一般在3万英尺之上。
美军战斗机能够在这么高的高度仍能够对地面进行精确轰炸要归功于它所挂载的红外瞄准吊舱。
美军战斗机在执行对地攻击任务的时候通常会挂载一种机载式、雪茄状的瞄准吊舱。
这种瞄准吊舱通常包括一个安装在转环万向支架之上的昼夜前视红外相机(FLIR) 和一个激光标识器：红外相机可以向飞行坐舱显示屏提供目标区的热成像图像，而激光标识器则用于对目标进行“照射”使激光制导炸弹能够击中目标。
这种瞄准吊舱可以使机组人员在远程或者高空就可以持续不断地获得并且确认战术目标，而且这种瞄准吊舱还可以在恶劣天气条件下使用，机组人员就可以在不造成误伤或者平民伤亡的情况下使用精确制导武器来摧毁地面目标。
第一代的瞄准吊舱于20世纪80年代末投入使用，例如美国空军F-16、F-15E 所挂载的蓝盾、海军F/A-18所挂载的夜鹰吊舱，其中以蓝盾最为典型。
蓝盾由美国空军航空系统部于1980年投资9400万美元，由洛克希德·马丁公司研制，这种机载吊舱式光电系统适用于单座和双座飞机夜间低空飞行并通过激光或红外制导武器来攻击地面目标。
自1983年连续进行了3年飞行试验。
1985年2月投资8700万美元开始生产导航吊舱。
1987年交付第一台导航吊舱产品，1988年交付第一台目标瞄准吊舱，此后开始大量装备美国空军和海军战斗机。
蓝盾是一种导航和目标瞄准分置的机载吊舱式光电系统。
AN/AAQ-13导航吊舱包括宽视场前视红外相机和德克萨斯仪器公司生产的Ku波段地形追踪雷达，可以昼夜为驾驶员提供航线上的可视地形信息，以便低空飞行。
F-14战斗机
F-14舰载战斗机F-14 TOMCAT双座双发变后掠翼舰载多用途重型战斗机，中文名“雄猫”，用于海军护航防空、遮断和空中支援。
《TOP GUN》里TOM CRUISE驾驶的战机即F-14，该片掀起了空战影片的新热潮。
F-14是第三代战斗机里第一个装备部队的，也是战后第三代战斗机(相当于苏联的第四代)中最早服役的战斗机，比苏联相应的战斗机提前十年出现，令美国海军获得了极大的领先优势。
当时，面对苏联超音速轰炸机＋超音速远程反舰导弹的强大攻击组合，F-14挑起了保卫美军航母战斗群的先锋重担。
该机也是第三代战斗机中第一个完全退役的型号，2006年7月该机正式退出美军编制。
目前伊朗空军仍在使用少量F-14A，而随着美伊关系的恶化，美国新闻媒体也时常报道部分美国组织非法向伊朗出口F-14零部件。
F-14承包商是诺斯罗普·格鲁门公司。
67年底开始研制，首飞时间是70年12月21日，用于取代海军的F4战斗机。
72年5月交付使用。
右图是70年代末80年代初拍摄的，F-14涂着鲜艳的彩色图案，容易被敌人发现。
后来由于苏联的威胁加大和迷彩色研究的进展，开始改用灰暗的浅灰色迷彩。
当时的飞行员非常喜欢使用骷髅头等暴力或半裸美女之类的图案作徽志，够“自由化”(想起了《超时空要塞》)。
后面的大型螺旋桨飞机是E-2C预警机，是海军各种战斗活动的空中指挥所。
其气动布局采用了NASA在60年代后期提出的双发双垂尾变后掠中单翼方案。
广泛使用钛合金，部分采用硼复合材料，以便获得较高的强度重量比。
机体的设计疲劳寿命为6000飞行小时。
材料中铝合金占39.4％，钛合金占24.4％，钢占17.4％，有一定比例的复合材料。
钛合金锻件机械加工材料利用率为25％。
为了减少研制的风险，第一种生产型采用了原来为F-111B战斗轰炸机研制的TFE-30涡扇发动机和机载武器系统。
机翼为变后掠中单翼。
设计要求是：减少翼载来保证机动能力；用前、后缘空战机动襟翼来改善跨音速机动性；尽量减少停放占用的面积。
战斗机资料
战斗机资料战斗机是指主要用于保护我方运用空权以及摧毁敌人使用空权之能力的军用机种。
特点是飞行性能优良、机动灵活、火力强大；现代的先进战斗机多配备各种搜索、瞄准火控设备，能全天候攻击所有空中目标。
世界上公认的第一种战斗机是法国的莫拉纳.索尔尼爱L型飞机。
它由于装备了法国飞行员罗兰·加洛斯的“偏转片系统”，稍微解决了飞机在机载机枪射击时被螺旋桨干扰的难题，使飞机第一次在飞行员可以专心驾驶飞机去攻击对方，同时也不需要另外配备机枪手。
但是这个系统会造成子弹的战斗机过去根据执行任务又可分为“歼击机”(战斗机)和“截击机”(拦截机)，拦截机的主要任务是快速的的升空之后争取高度，在敌人的轰炸机进入我方空域之前将对方摧毁。
由于拦截机是针对高飞行高度的轰炸机群，在设计上特别强调对速度与爬升率的需求，运动性在摆在较为次要的地位。
二次大战结束之后，有鉴于原子弹的摧毁威力，拦截机的发展一度成为许多国家与传统战斗机同等重要的机种。
不过在导弹逐渐成熟并大量配备之后，拦截机的特性往往可以经由传统战斗机加上导弹来满足，因此现在趋向不再专门发展拦截机种，而是以现役的机种同时担负拦截的任务。
发展历程初露锋芒在第一次世界大战中，军用飞机首次出现在战场上，主要负责侦察、运输、校正火炮等辅助任务。
在战斗中，敌对双方的飞行员用五花八门的各种武器手忙脚乱地互相攻击，比如石头,这就是“战斗空战”的起源。
1915年4月1日，罗兰·加洛斯驾驶装备了“偏转片系统”的莫拉纳.索尔尼爱L型飞机击落了一架德国侦察机。
取得了战斗机空战的第一次胜利。
随后，德国的“福克E3”式由于装备了性能更好的“机枪同步射击”装置，以其优异的飞行性能和跟猛烈的火力，成为第一次世界大战中性能最好，击落飞机数量最多的战斗机。
被协约国方称为“福克式的灾难”。
这个阶段的战斗机还处在萌芽期，结构多以木材加上布料蒙皮构成，机翼从单翼到三翼都很常见，主要的武器多半改自陆军使用的轻机枪。
美国战机分类
A ATTACK 攻击机F FIGHT 战斗机B BOMB 轰炸机美军飞机型号分类：A-攻击机A-4 A-6 A-10B-轰炸机型号B-17,波音公司设计，重型轰炸机发动机4发，莱特R-1820活塞发动机，1200马力航程1850英里(2979 公里)巡航速度170英里(273公里)/小时最大速度300英里(483公里)/小时升限35000英尺(10667米)总重55000磅(20吨)最大载弹17600磅(8吨)长度74英尺(22.7米)翼展103英尺(31.7米)机组人员10人，机长、副驾驶、机械员、投弹手、通讯员和5名机枪手。
价格约20万美元(1942)B-24“解放者”轰炸机是美军在二战中的一种主力轰炸机。
主要性能(D型)类型：重型轰炸机成员：8—10人武器：10 X 12.7mm载弹量：6 吨长：20.22m高：5.46m翼展：33.53m总重：27.7 吨发动机：4 X 1200 马力航程：5152 公里巡航速度：281 km/h最大速度：487 km/h高度：8534 m型号B-25J制造商北美公司发动机2发，莱特R-2600活塞发动机，每发1700马力航程1350英里(2173 公里)巡航速度230英里(370公里)/小时最大速度272英里(438公里)/小时升限25000英尺(7619米)总重28460磅载弹3000磅＋18挺0.5英寸机枪长度52.1英尺(16.13米)翼展67.7英尺(20.6米)机组人员5人：机长、副驾驶、投弹员兼领航员、通讯员兼机枪手、机枪手B26“掠夺者”类型中型轰炸机成员7 人武器11 X 12.7 mm载弹量2 吨长17.09 m高 6.20 m翼展21.64 m重18.3 吨发动机2 X 1920 马力航程1771 km巡航速度348 km/h最大速度458 km/h高度6034.7 m机高：14.25公尺最大离陆重：185970公斤最高时速：705公里上升能力：13725公尺续航能力：15000公里(B-29)一般规格- 乘员: 10: 机师, 副机师, 飞行工程司, 轰炸手, 领航员, 无线电员, 侧炮手(二人）, 上方炮手, 尾炮手- 长度: 99 呎0 吋(30.2 米)- 翼展: 141 呎3 吋(43.1 米)- 高度: 27 呎9 吋(8.5 米)de:Boeing B-29- 空载重量: 74,500 磅(33,800 公斤)- 满载重量: 120,000 磅(54,000 公斤)- 最高起飞重量: 133,500 磅(60,560 公斤)- 发动机: 4×莱特R-3350-23 超级增压星形发动机，每个2,200 匹马力(1600 千瓦) 性能- 最高速度: 每小时357 英里(574 公里/小时)- 巡航速度: 每小时220 英里(350 公里/小时)- 作战续航距离: 3,250 英里(5,230 公里)- 运输续航距离: 5,600 英里(9,000 公里)- 实用升限: 33,600 呎(10,200 米)- 爬升: 900 呎/分钟(270 米/分钟)- 翼面负载: 69.12 磅/呎²(337 公斤/米²)- 功率／重量比: 0.073 匹/磅(121 瓦/公斤)B-32统治者动力装置：4具2,200马力莱特R-3350-23A双旋风18缸空冷星形发动机，每具发动机装备有两具涡轮增压器。
战斗机的代数划分详解
F-111战斗轰炸机
第四代战斗机
为应对战斗机成本的持续增长和F-4所取得的空前成功， 20世纪70年代至90年代初多用途战斗机变得非常流行， 这时发展的战斗机称为第四代战斗机。此时的战斗机 即使是专门为某一任务而设计的飞机也具有了多用途 能力。如米格-23和"狂风"等飞机发展出了各种用途的 专用型机，真正意义的多用途战斗机也纷纷登场，如 美国F/A-18"大黄蜂"和法国"幻影"2000。与前一代的截 击机不同，第四代战斗机的设计是超视距作战和近距 格斗并重。电传控制和放宽静稳定性设计被广泛采用。 第四代战斗机典型机型包括前苏联的米格-29、米格-31、 苏-27，法国"幻影"2000，英国的"狂风"，以及美国的 F-14、F-15、F-16和F/A-18等。
德国的Me 262
Me-262（梅赛施密特-262战斗机）是人类航空史上第一种用于实战的喷气式 战机。它那呼啸着的喷气式发动机和后掠式机翼显示了战斗机发展的新方向， 同时也揭开了空战史上新的一页。虽然Me-262被视作深陷绝境的纳粹德国空 军施展的最后绝招，而且其生产能力远远达不到扭转战局的需求，但不到一 年的实战过程却证明它不愧为一种强大的作战飞机。
英国“闪电”
英 国 “ 闪 电 ”
苏-9战斗机
为发五苏苏 “全十联 捕天年苏系 鱼候代霍列 笼截研伊高 击制设空 机的计高 ，一局速 。北种于拦 约单上截 绰座世机 号单纪是
-9
(Fishpot)
米格-21战斗机
米格-21战斗机(MIG-21)是前苏联于50年代初期研制的一种轻型 超音速战机，单座单发。该型战斗机的原型机于1955年原型机 首次试飞，1958年开始装备部队，是二次世界大战以后全球生 产最多的一种飞机，目前仍有四大洲的近50个国家空军在使用 米格-21战斗机。
美国F系列军用战机命名大全
美国F系列军用战机命名大全美国军用飞机命名规则基本任务或机种类型字母及其含义：A－攻击机B－轰炸机C－运输机E－特种电子设备飞机F－战斗机H－直升机K－加油机O－观测飞机P－巡逻机R－侦察机S－反潜飞机T－教练机U－多用途飞机V－垂直起落/短距起落飞机X－研究试验飞机其中F系列有：1、 F-1"FURY"(狂怒US Navy FJ)北美公司研制的单座舰载战斗机，外形与F-86“佩刀”很相似。
可携带AIM-9“响尾蛇”空空导弹，内置4门20mm机炮。
2、 F-2"BANSHEE"(女妖 US Navy F2H)麦克唐纳公司研制的单座舰载战斗/侦察机，由FH-1“鬼怪”改进而成。
“女妖”这个绰号的来源很有意思：F-2高速飞行时两具蜗轮引擎会发出凄疠的尖叫声。
机鼻装备了雷达，还有自动驾驶仪、增压座舱、弹射座椅等新式装备。
F-2是韩战的主力舰载轰炸机。
3、F-3"DEMON"(魔鬼US Navy F3H)麦克唐纳公司研制的第一种后掠翼喷气式战斗机，也是第一种只带导弹不用机炮的战机。
单发、近音速全天侯战斗机，共生产了522架。
4、F-4"PHANTOM II"(鬼怪II)麦克唐纳与道格拉斯公司合并后研制的双发双座重型战斗机，是一个庞大的“鬼怪”家族，也是第一种海空军的通用战斗机。
派生型繁杂。
F-4 共生产了5000架，至今仍有800架在埃及、德国、希腊、以色列、日本、韩国、西班牙、土耳其服役。
5、F-5A/B"Freedom Fighter"自由战士 F-5E/F"Tiger II"虎诺斯罗普研制的双发超音速轻型战机，主要供外削，这从F-5A“自由战士”这个绰号就可以看出。
F-5E/F有小部分在美空军服役，主要用途是假想敌。
6、F-6"SKYRAY"(天光US Navy F4D)道格拉斯公司研制的三角翼战斗机。
F-14雄猫战斗机的发展历程
F-14雄猫战⽃机的发展历程美军两⼤航母编队在利⽐亚的领海搞什么⼤演习。
利⽐亚政府认为必须坚决制⽌这种明⽬张胆的军事挑衅，因此，派出战⽃机前往拦截。
利⽐亚北部空军基地突然响起了发动机的声⾳。
“两架敌机飞过来了！”⼀直在空中徘徊的航母预警机发出警报。
两架F-14“雄猫”舰载战⽃机⽴即根据预警机的指⽰迎了上去。
这样，4架战⽃机开始了迎头飞⾏。
两架“雄猫”战⽃机⼀左⼀右，以⼤间隔横队飞⾏。
双⽅相距15公⾥左右时，美军F-14长机飞⾏员终于发现，飞来的是利军的两架苏-22战⽃机。
美机飞⾏员的⼼⾥顿时坦然了许多。
因为，从性能上讲，苏-22远远⽐不上F-14战⽃机。
⽽且，苏联为了所谓的保密，出⼝时对技术设备进⾏了⼤处理，苏-22整体战术技术性能更是⼤打折扣。
按理说，在这种情况下，利⽐亚战⽃机应该智取为上，硬拼为下。
然⽽，不知何故，利⽐亚战⽃机并没有采取什么明智的措施，反⽽因判断失误打响了北⾮上空的第⼀枪，导致了美利⾸次空战的爆发。
美军F-14长机快飞近利⽐亚的苏-22战⽃机时，为了占据有利位置突然转弯，开始向苏-22的侧⾯飞⾏。
美军长机飞⾏员的意图是，迎头飞⾏太危险，想改为与苏-22并⾏飞⾏。
利军苏-22长机飞⾏员以为F-14长机要咬尾攻击，急忙瞄准。
在双⽅相距6公⾥左右时，苏-22长机飞⾏员求胜⼼切，还没有完全瞄准，就摁动了发射钮。
“嗖！”⼀枚空空导弹吐着浓浓的⽩烟，直向F-14长机追去。
5公⾥、4公⾥、3公⾥、2公⾥、1公⾥…… 令利机飞⾏员吃惊的是，空空导弹对前⽅的F-14长机竟视⽽不见，傻乎乎地从旁飞过。
原来，利军发射的是苏制的红外制导导弹，必须从机尾攻击。
当时的F-14长机还没有完全转过弯，这枚导弹就开始迎头攻击，⽆意中便被美机躲过。
结果，导弹不但丝毫未伤到美机，却为⼀直寻衅的美机找到了借⼝，也为两架苏-22战⽃机引来了杀⾝之祸。
F-14长机⼀看利机发射导弹，先是⼀愣，继⽽⼤喜。
“居然攻击我们的‘雄猫’战⽃机，不⾃量⼒！”F-14的长机飞⾏员科⾥满中校深知空中交战的规则。
战斗机划分标准
按照西方的战斗机分代划分方法1：亚音速战斗机（喷气革命）——代表机型：美制F86、苏制米格15、中国歼5（前苏联米格15仿制型）等第一代战斗机的判断依据：喷气式、亚音速，从此战斗机螺旋桨时代进入喷气时代，史称战斗机的“喷气革命”。
2：强调超音速性能的战斗机（超音速革命）——代表机型：美制F4、F5，苏制米格21、米格25（2代机的巅峰作品），中国歼7（前苏联米格21的仿制型）等第二代战斗机的判断依据：战斗机速度首次超过音速，并且重视速度，认为速度越快战斗机越强（非能量机动原理设计），史称战斗机的“超音速革命”3：强调中近距离空战和空空格斗的多用途超音速战斗机（能量机动革命）——代表机型：美制F15、F16、F14、F18，苏制米格29、苏27、苏30（苏27的改进型）中国歼10等，其中F15、F16、米格29、苏27被称为冷战末期统治天空的战斗机“四大天王”。
第三代战斗机的判断依据：符合能量机动原理设计的超音速多用途战斗机。
关于能量机动原理，百度里很少有人回答准确什么是第3代战斗机，第三代战斗机就是用能量机动原理设计出来的战斗机。
越南战争时期，美国空军发现，自己的F4速度比米格21快，但是屡屡被米格21击落，甚至在不利情况下难于脱身。
这是为什么？。
一些老的空军退役的飞行员和科学家一起合作研究，发现了“能量机动原理”，具体含义比较复杂，在此不多讲，能量机动原理即，同时具有最大动能和最大势能的战斗机在空战中取得胜利的可能性很高，这些人在综合了自二战以来所有战斗机格斗案例后的惊人发现，合理的解释了战斗机快和高之间的取舍。
他们提出了和但是理论相悖的能量机动原理，指出，以后设计战斗机，速度并不是第一要求，飞机所有性能复合能量机动原理越好，他们也被当时不理解他们行为的人称为“战斗机黑手党”。
但是F15制造出来以后，一鸣惊人，F15是第一款符合能量机动原理的战斗机，其后的F16服役，F16是第一款根据能量机动原理精确计算后制造的战斗机，自此美国空军进入3代机时代，前苏联几乎花了十几年才搞明白了能量机动原理。
_海盗旗_飘扬_VF_103中队F_14战机纪念涂装模型制作记
“海盗旗”飘扬● 周 亮如果要评选美国海军中最有人气的舰载战斗机中队，那么“海盗旗”（J O L L Y R O G E R S ）中队无疑会是非常强有力的竞争 者。
自从 1943 年布莱克本少尉将一面小海 盗旗画在自己座机的发动机罩上，一部曲折 而精彩的中队史便就此展开了。
除了在二战 中的累累战绩之外，“海盗旗”中队几乎在 至今所有海军行动中都有出色的表现。
不管 中队番号如何更迭、飞行员们如何交替，唯 一不变的只有那迎风飘舞的海盗旗。
如果要评选美国海军中最有人气的舰 载战斗机，那么F-14“雄猫”一定当仁不让。
除了实力以外，相信更吸引人的还是F-14优 美的外型。
“古典与现代”、“优雅与凶猛”， 是对 F-14 外型的最好诠释。
VF-84中队于1976年开始接收F-14，从 这个时候开始，美国海军中最有魅力的两个—— VF-103 中队 F-14 战机纪念涂装模型制作记“明星”终于走到了一起。
披上海盗旗的 F-14 无疑是当时海面上最耀眼的“骑士”。
VF- 103 中队于 1995 年接下“海盗旗”的衣钵，成为新一代“J O L L Y R O G E R S ”。
这之后的 9 年间，F-14 经历了很多技术上的改装，也 更换了很多独特而华丽的涂装。
每一次的换 装都会引人侧目，并一定令人悦目。
2004 年，V F-103 中队开始了换装前的最后一次 战术巡航，同时也换上了名为“F I N A L T O MC AT C RU I S E ”的最终涂装，为“海盗 旗”的 F-14 阶段画上了一个完满的句号。
长谷川公司于2005 年推出了1/72 的F- 14 VF-103 中队最终涂装版模型。
作为F-14 的最后一个“海盗旗”涂装，这个版本一经 上市就成为爱好者趋之若鹜的产品。
笔者有 幸收藏了两盒，于是制作出其中一盒来纪念 这最后的“海盗旗”。
长谷川这盒套件的编号是 00382，采用 了通用的 F-14B 型零件加上“最终涂装”的 限定版水贴纸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
F-14舰载战斗机F-14 TOMCAT双座双发变后掠翼舰载多用途重型战斗机，中文名“雄猫”，用于海军护航防空、遮断和空中支援。
《TOP GUN》里TOM CRUISE驾驶的战机即F-14，该片掀起了空战影片的新热潮。
F-14是第三代战斗机里第一个装备部队的，也是战后第三代战斗机(相当于苏联的第四代)中最早服役的战斗机，比苏联相应的战斗机提前十年出现，令美国海军获得了极大的领先优势。
当时，面对苏联超音速轰炸机＋超音速远程反舰导弹的强大攻击组合，F-14挑起了保卫美军航母战斗群的先锋重担。
该机也是第三代战斗机中第一个完全退役的型号，2006年7月该机正式退出美军编制。
目前伊朗空军仍在使用少量F-14A，而随着美伊关系的恶化，美国新闻媒体也时常报道部分美国组织非法向伊朗出口F-14零部件。
F-14承包商是诺斯罗普·格鲁门公司。
67年底开始研制，首飞时间是70年12月21日，用于取代海军的F4战斗机。
72年5月交付使用。
右图是70年代末80年代初拍摄的，F-14涂着鲜艳的彩色图案，容易被敌人发现。
后来由于苏联的威胁加大和迷彩色研究的进展，开始改用灰暗的浅灰色迷彩。
当时的飞行员非常喜欢使用骷髅头等暴力或半裸美女之类的图案作徽志，够“自由化”(想起了《超时空要塞》)。
后面的大型螺旋桨飞机是E-2C预警机，是海军各种战斗活动的空中指挥所。
其气动布局采用了NASA在60年代后期提出的双发双垂尾变后掠中单翼方案。
广泛使用钛合金，部分采用硼复合材料，以便获得较高的强度重量比。
机体的设计疲劳寿命为6000飞行小时。
材料中铝合金占39.4％，钛合金占24.4％，钢占17.4％，有一定比例的复合材料。
钛合金锻件机械加工材料利用率为25％。
为了减少研制的风险，第一种生产型采用了原来为F-111B战斗轰炸机研制的TFE-30涡扇发动机和机载武器系统。
机翼为变后掠中单翼。
设计要求是：减少翼载来保证机动能力；用前、后缘空战机动襟翼来改善跨音速机动性；尽量减少停放占用的面积。
变后掠机翼外翼段较短，这样就可减轻转轴结构的重量，但增大了罩在中央翼盒上的“翼套”，转轴距机身对称面2.72米。
飞行中机翼后掠角的变化范围为20°～68°，由机载设备根据飞行状态自动调节，最大变化速度为7°/秒。
也可以由驾驶员手动调节。
停放时后掠角最大可达75°以减少占用面积。
可动段具有全翼展两段式前缘缝翼和三段式后缘单缝襟翼，在起降和机动飞行时使用。
每侧上翼面各有3块扰流板，当后掠角小于57°时自动接通，用于辅助横侧操纵和着舰时减速用。
为控制机翼后掠角变化时压力中心移动提供俯仰配平升力和降低翼载荷，在机翼固定段前缘设计了可动前置扇翼，最大转动角为15°。
全金属半硬壳式结构机身采用机械加工框架，钛合金主梁及轻合金应力蒙皮。
前机身由机头和座舱组成，停机时机头罩可向上折起。
中机身是简单的盒形结构可贮油。
后机身从前至后变薄，尾部装外伸的排油管。
后机身上下还有减速板，上一下二，在剧烈俯冲和发射导弹时打开，着陆时下减速板锁死。
尾翼由双垂尾和可差动的全动平尾组成。
平尾的偏转角为+15°～-35°，差动平尾起副翼的作用。
垂直安定面与后机身的钢质加强框连接。
方向舵也采用蜂窝增强的化学铣切合金蒙皮。
可收放前三点式起落架和A-6攻击机相同。
主起落架向前收起时机轮转90°收入发动机进气道下部，前起落架向前收入机身舱内。
机轮为无内胎轮胎，内充氮气，压力为16.9～24.1×105帕(17.2～24.6公斤/厘米2)。
双轮式前起落架的撑杆用作弹射起飞时的挂钩。
着舰钩装在后机身下面的整流罩内。
从1981年春开始用古德伊尔公司的碳刹车装置取代了原先采用钢刹车装置，进一步减轻了重量。
采用直通道的二元外压式进气道，置于机身两侧固定翼段下方，距机身有25厘米的间隙，以消除附面层的影响。
进气道内有多激波可调斜板系统，可以由机载设备在所有飞行条件下自动调节，保证发动机得到合适的气流。
进气道结构大部分用铝合金蜂窝结构，长约4.27米。
后短舱采用胶接钛合金蜂窝结构，长约4.88米。
早期生产的飞机装两台普拉特·惠特尼公司的TF30-P-412加力式涡轮风扇发动机，单台加力推力93千牛(9490公斤)。
其安装管道可以开启，能在180°范围内进行保养。
从1983财政年度开始生产的飞机改用TF30-P-414A发动机，其额定功率值不变。
从1986年起采用F110-GE-400发动机，单台加力推力124.5千牛(12700公斤)。
采用加雷特公司ATS200-50空气涡轮起动器。
整体外翼油箱，每个油箱可载油1117升；后机身发动机之间载油2453升；机翼传载结构的前方载油2616升；另外有两个供油油箱，总共可载油1726升。
机内油箱载油量9029升。
在每个进气道下方可以携带一个副油箱，每个载油1011升。
可收放式空中受油箱置于前座舱前方附近机身的右侧。
采用气动引射式收敛·扩散喷管。
F-14A型是第一种生产型，装两台TF30-P-412发动机，单台加力推力93千牛(9490公斤)。
83到85年交付的飞机换装了TF30-P-414A发动机。
下面三图由上至下分别为VF101、VF102、VF111三个中队的F-14A。
F-14+是A型的改型，改动不大，采用F110-GE-400发动机，推力增加，油耗降低。
RF-14A是A型外挂侦察设备吊舱而成的侦察机，不挂吊舱时战斗力仍与A型相同。
该吊舱重748千克，置于机身腹部两个发动机舱中间，距机身0.38米。
舱内有四种主要设备：头部装一台CAIKS-87B分幅照相机，向前或向下拍摄；费尔柴尔德公司的KA-99低中空三镜头全景照相机；霍尼韦尔公司的AN/AAM-5侦察装置；地面检查维护和控制数据显示装置。
在1980～1981年共有49架F-14A改装成可载侦察吊舱的RF-14A。
这架着舰中的F-14A，主进气口已经关闭，改由辅助进气口进气。
F-14B型的机体、电子设备和武器与A型相同，改装F401-PW-100发动机，单台加力推力125千牛。
下面两图为VF11中队的F-14B，上图为70年代涂装，色彩鲜艳；下图为80年代后的灰色迷彩涂装，色彩黯淡，不易为视觉发现，而原有的图案还依稀可见，图中还可以看到收敛扩张喷口的不同状态。
这架是著名的VF130中队的F-14B，配有招牌队徽骷髅头。
F-14C是B的改进型。
采用更先进的火控系统，具有全天候空地武器投放能力。
F-14D更新了发动机和简化了电子设备和武器系统。
动力装置是两台普惠公司TF30P412涡扇发动机，单台加力推力93千牛。
后来使用通用电气公司的F110GE400涡轮风扇发动机，单台加力推力124.5千牛。
F-14D上大约有60%的模拟电子设备更新为数字式设备，改装新的武器管理、导航、显示和控制系统，利顿公司AN/ALR-67威胁告警系统和目标识别系统由MIL-STD-1553B数据总线联结，机载威斯汀豪斯ITT AN/ALQ-165电子干扰机(ASPJ)，联合战术信息发布系统，前视红外搜索跟踪传感器，电视摄像机。
以上系统与F-18和最新的A-6上的系统有很好的兼容性。
在新的F-14D上采用ALR67威胁警告及辨认系统的自卫干扰机、联合战术信息分配系统，红外搜索和跟踪传感器和电-光侦察装置。
F-14D采用先进中距空空导弹(AMRAAM)。
下面三图为VF9中队黑色涂装的F-14D和VF11中队的F-14D。
休斯公司新研制的AN/APG-71雷达取代了F-14标志性的AN/AWG-9雷达，其电子对抗能力有了很大提高，具有单脉冲角度跟踪、数字式扫描控制、目标识别和空袭效果评价能力。
该雷达所采用的新型高速数字信号处理器是AN/APG-70雷达上数字处理器的改进型，AN/APG-70雷达用于美国空军的F-15多阶段改进计划。
现役的F-14于1991年5月全部配备了Tape 115B 计算机软件，具有用常规炸弹执行对地攻击任务的能力。
研制的宗旨是以最少的经费、最小的风险使Super Tomcat“超雄猫”的有效寿命延长到21世纪。
1986年Grumman公司正式授予Hughes Radar Systems分部一项研制APG-71的子合同。
实际上，1983年该公司就提出了Block Ⅳ雷达改进计划，想增加新状态，引入多种新技术对付潜在的威胁。
APG-71基本上是AWG-9雷达部分的数字改型。
它将采用自F-14设计定型以来出现的一些极其先进的电子对抗技术。
雷达将增加单脉冲角跟踪、数字扫描控制、超视距目标识别、袭击判断等状态。
APG-71还将采用非合作目标识别技术，对雷达目标回波进行高分辨力的精确考查，以完成敌我识别，避免了一般IFF设备中的缺陷及混乱。
雷达保留了AWG-9的大功率发射机，可以探测210千米以远的敌方目标。
在扫描大空域角的同时，可以同时跟踪24个目标。
除此而外，雷达性能将大幅度提高：远距离覆盖性能更好，进一步增加中PRF状态后，将使下视能力得到更大的改善；扩展速度搜索范围，被探测目标的速度范围可以很宽；扩大目标跟踪范围，可以跟踪当前扫描图形范围以外的目标，然后在继续扫描被监视区域的同时，锁定跟踪目标；新的超视距目标识别或无源识别状态可使机组人员在目标进入视野范围之前就能发现；袭击判断状态可以确定密集的目标数目；可编程电子对抗与杂波控制能力可以适应不断变化的威胁及环境。
在APG-71计划中必须完成的任务之一是软件的开发。
除了APG-70与AWG-9共用的那些软件外，已为战术雷达功能写了184000条新的软件源指令，其中40%留待将来使用。
原定在1986年第四季度提交第一部工程研制样机，1989年9月提交第一部生产型雷达。
第一架F-14D将于1990年春进入服役。
1986年7月雷达已开始在海军TA-3B上作空中试验，试验持续两年，以评定雷达特性并进行修改。
1988年1月开始在F-14D上作空中试验F-14D的前后座舱F-14D剖视图机头下部的是F-14的电视红外观瞄舱，机身侧部的是机炮口整流罩。
下图为加装了LANTIRN吊舱的F-14，对地攻击性能大大增强。
下图是RF-14A，侦察型。
加装了光学侦察照相机，机腹下挂有摄影侦察吊舱。
F-14的机翼为变后掠中单翼。
飞行中机翼后掠角的变化范围为20%～68%，由机载设备根据飞行状态自动调节，最大变化速度为7°/秒。
应急或必要情况下也可以由驾驶员手动调节。
平尾偏转角为+15°到-15°，差动平尾起副翼的作用。
F-14使用了休斯公司的AN/AWG9脉冲多普勒雷达。
取决于目标的大小，可截获120到315千米内的空中目标，可以同时跟踪从超低空到30000米高空及不同距离之内的24个目标，攻击其中的6个目标。
