汇编语言的编程步骤与调试方法
汇编语言上机操作及程序调试的方法
汇编语⾔上机操作及程序调试的⽅法汇编语⾔上机操作及程序调试的⽅法第⼀节在IBM-PC机上运⾏汇编源程序所必备的软件为了在IBM-PC机上运⾏汇编源程序，机器上必须有DOS操作系统环境，DOS系统盘上应有下列⽂件：EDIT ⽂件编辑程序MASM 宏汇编程序LINK 链接程序DEBUG 调试程序第⼆节在IBM-PC机上运⾏汇编源程序的步骤当⽤户编制好汇编语⾔源程序之后，要在机器上运⾏，必须经过以下⼏个步骤：1．⽤EDIT命令建⽴与修改汇编源程序⽂件（ASM⽂件）源程序就是⽤汇编语⾔的语句编写的程序，必须以ASM为附加⽂件名。
2．⽤MASM命令汇编源⽂件以产⽣相应的⽬标⽂件（OBJ⽂件）3．⽤LINK命令连接⽬标⽂件以产⽣可执⾏⽂件（EXE⽂件）4．调试、运⾏可执⾏⽂件上机过程⽰意图如下：汇编语⾔程序编辑程序汇编程序连接程序调试程序有错吗？运⾏程序Y N图2-1 汇编语⾔程序上机过程流程第三节 DEBUG 程序调⽤及汇编语⾔程序调试⽅法调试程序DEBUG 是DOS ⽀持的⼜⼀种系统软件，主要⽤于汇编语⾔程序的调试。
汇编和连接过程只能查出源程序的语法错误，不能查出功能上的错误和程序不完善的地⽅。
⼀、DEBUG 程序的启动DEBUG 程序有两种启动⽅法。
第⼀种启动⽅法：只要打⼊DEBUG 和回车键，就可以把它装⼊内存。
但是这样启动只把DEBUG 程序本⾝装⼊内存并进⼊等待DEBUG 命令状态，还没有把要调试的程序装⼊内存。
第⼆种启动DEBUG 的程序的⽅法是⼀次相继装⼊DEBUG 程序和要调试的程序。
打⼊的命令格式如下：DEBUG[d ：][path]filename[.ext][parml]Lparm2]其中的Filename 是要调试程序的⽂件名，可选项[d:][path]和[．ext]分别是要调试程序的所在盘符、路径和扩展名。
可选项[parml]和[parm2]是DEBUG 程序为要调试程序准备的参数(⼀般不⽤)。
实验一、汇编语言程序的上机过程及调试
实验一、汇编语言程序的上机过程及调试<i>汇编程序调试过程</i>实验一、汇编语言程序的上机过程及调试<i>汇编程序调试过程</i>一、实验目的熟练掌握汇编语言上机汇编、连接和装入运行。
学会使用调试程序DEBUG或TD来进行程序调试。
<i>汇编程序调试过程</i>二、实验内容(一)汇编程序建立过程a.建立汇编源程序─通过b.编译为目标文件d.连接为可执行文件c.不通过，重新修改(语句错误)f.不正确，用调试工具调试，重新修改(逻辑错误)e运行正确g.完成<i>汇编程序调试过程</i>汇编语言的源程序需要编译和连接后才能在计算机上执行。
汇编语言源程序扩展名规定为.ASM。
用MASM编译源程序后，将产生源程序的目标程序文件，其扩展名为.OBJ。
再经过连接程序(LINK)把目标程序文件与库文件或其他目标文件连接在一起形成可执行文件(扩展名为.EXE)。
这时就可以运行该程序了。
DOS下可直接键入可执行程序的文件名从而运行该程序。
<i>汇编程序调试过程</i>(二)过程详细说明步骤a: 建立汇编源程序如果现在的根目录不是E盘，写入E :然后回车，再打入cd *** (***是你新建的文件夹名),例如电气031班的同学，现在你的DOS界面根目录为：E\dq031 。
打入edit然后回车，EDIT的操作画面便会出现在屏幕上，alt键可以控制工具栏操作，←↑→↓箭头控制阴影选择的上下移动。
我们现在按alt键，选中flie, 按↓选中open,回车，找到刚刚拷贝的asm 文件，回车。
选择存盘并给你输入的文件起一个文件名，形式：*** . asm ;然后回到dos环境。
<i>汇编程序调试过程</i>步骤b: 编译目标文件在DOS提示符下键入MASM *** .asm回车，(其中***为你刚才在*****RE a 中建立的文件名)这时汇编程序的输出文件可以有三个(分别：.obj .lst .crf),便会出现三次提问，在这可以一路回车即可。
汇编语言的编程步骤与调试方法

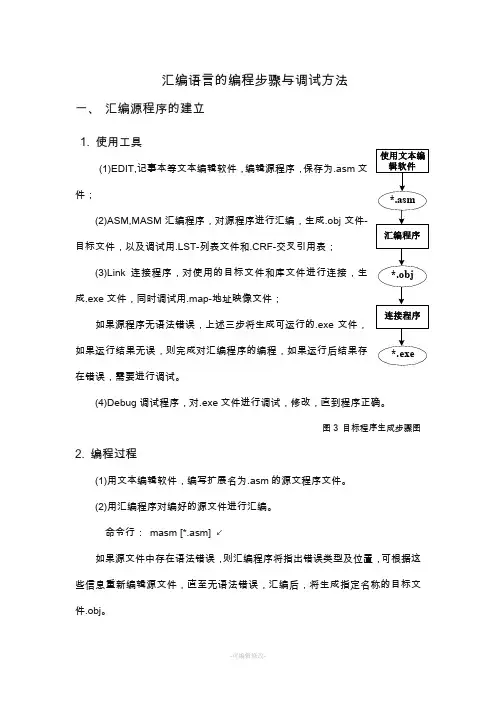

汇编语言的编程步骤与调试方法一、汇编源程序的建立1. 使用工具(1)EDIT,记事本等文本编辑软件，编辑源程序，保存为.asm文件；(2)ASM,MASM汇编程序，对源程序进行汇编，生成.obj文件-目标文件，以及调试用.LST-列表文件和.CRF-交叉引用表；(3)Link连接程序，对使用的目标文件和库文件进行连接，生成.exe文件，同时调试用.map-地址映像文件；如果源程序无语法错误，上述三步将生成可运行的.exe文件，如果运行结果无误，则完成对汇编程序的编程，如果运行后结果存在错误，需要进行调试。
(4)Debug调试程序，对.exe文件进行调试，修改，直到程序正确。
图3 目标程序生成步骤图2. 编程过程(1)用文本编辑软件，编写扩展名为.asm的源文程序文件。
(2)用汇编程序对编好的源文件进行汇编。
命令行：masm [*.asm] ↙如果源文件中存在语法错误，则汇编程序将指出错误类型及位置，可根据这些信息重新编辑源文件，直至无语法错误，汇编后，将生成指定名称的目标文件.obj。
使用MASM50汇编程序进行汇编，输入命令行masm或者masm *.asm后，根据提示，输入文件名，在汇编没有错误的情况下，如屏幕所示：汇编程序可生成三个文件，*.obj，*.lst和*.crf。
*.obj-目标文件，用于连接生成可执行文件；*.lst-列表文件(可选)，汇编语言汇编的机器语言与汇编语言对照表，可用于调试；*.crf-交叉引用文件（可选），给出了用户定义的所有符号和对每个符号定义、引用的行号。
(3)目标文件的连接命令行：link [*.obj] [*.obj] [*.lib] ↙连接程序，将多个目标程序及库文件，连接生成可执行的*.exe文件,同时可选择生成*.map文件。
*.map-地址映像文件，给出内存地址分配的有关信息。
下图所示屏幕，为Link连接两个目标文件，没有错误的情况下，生成*.exe 文件。
简述汇编语言程序的开发过程
简述汇编语言程序的开发过程
汇编语言程序的开发过程一般包括以下步骤：
1. 确定需求：明确程序的功能和实现目标，分析问题并制定解决方案。
2. 编写代码：使用汇编语言的指令和语法，编写程序的逻辑和功能代码。
汇编语言相对于高级语言更加底层，需要对硬件指令集和寄存器的使用有一定的了解。
3. 组装代码：使用汇编器将编写好的汇编代码转换为机器语言指令。
汇编器会将汇编代码中的助记符（mnemonic）翻译成相应的二进制指令。
4. 调试代码：通过调试工具或模拟器对代码进行调试和测试。
在调试过程中，可以检查代码的执行情况，查找和修复错误。
5. 优化代码：对代码进行性能优化，提高程序的效率和运行速度。
这可以包括使用更有效率的指令序列、减少内存访问次数等。
6. 链接程序：如果程序分为多个模块，需要使用连接器将这些模块进行链接，生成完整的可执行文件。
7. 测试和验证：对程序进行全面的测试和验证，确保程序按照预期运行，没有问题和错误。
8. 发布和部署：将程序部署到目标环境中，让用户可以使用和运行程序。
整个开发过程中，编写和调试代码是主要的工作，其余的步骤都是为了确保程序的正确性和可用性。
在开发过程中，需要对相关的硬件和指令集有一定的了解，并遵循相关的开发规范和最佳实践。
微机实验汇编语言程序的调试与运行步骤
软件实验一汇编语言程序的调试与运行一．实验目的1．学习数据传送和算术运算指令的用法2．熟悉在PC机上编辑、汇编、连接、调试和运行汇编语言程序的过程。
二．实验内容将两个多位十进制数相加，要求被加数和加数均以ASCII码形式各自顺序存放在DATA1和DA TA2为首的5个内存单元中，结果送回DATA1处。
三．程序框图图1.1 两个多位十进制相加程序流程图四．程序清单DISP MACRO XMOV DL,X ;要显示的字符送DL寄存器MOV AH,02H ;DOS功能调用号是02HINT 21H ;21H中断程序是DOS功能调用ENDMDATA SEGMENTDATA1 DB '12732'DATA2 DB '06815'N EQU $-DA TA2DATA ENDSSTACK SEGMENT STACKSTA DB 20 DUP (?)TOP EQU $-STASTACK ENDSCODE SEGMENTASSUME CS:CODE,DS:DA TA,SS:STACK,ES:DA TA START:MOV AX,DA TAMOV DS,AXMOV AX,STACKMOV SS,AXMOV AX,TOPMOV SP,AXLEA SI,DATA1 ;☆MOV BX,0MOV CX,NCALL DISPL ;显示被加数DISP '+'LEA SI,DATA2MOV BX,0MOV CX,NCALL DISPL ;显示加数DISP '='LEA DI,DA TA1MOV CX,NCALL ADDA ;调用加法子程序LEA SI,DATA1MOV BX,0MOV CX,NCALL DISPL ;显示运算结果DISP 0DHDISP 0AHMOV AX,4C00HINT 21HDISPL PROC ;显示子程序DS1: MOV AH,02HMOV DL,[SI+BX]INT 21HINC BXLOOP DS1RETDISPL ENDPADDA PROC ;加法子程序PUSH CXMOV BX,0AD1: SUB BYTE PTR [SI+BX],30HSUB BYTE PTR [DI+BX],30HINC BXLOOP AD1POP CXPUSH CXMOV BX,N-1 ;☆☆CLCAD2: MOV AL,[SI+BX]ADC AL,[DI+BX]AAAMOV [DI+BX],ALDEC BXLOOP AD2POP CXPUSH CXMOV BX,0 ;☆☆☆AD3: ADD BYTE PTR [DI+BX],30HINC BXLOOP AD3POP CXRET ;☆☆☆☆ADDA ENDPCODE ENDSEND START五．调试步骤1．编辑源程序，建立一个以后缀为．ASM的文件.2．汇编源程序，检查程序有否错误，有错时回到编辑状态，修改程序中错误行。
简述汇编语言程序编制的基本流程和方法
简述汇编语言程序编制的基本流程和方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!汇编语言程序编制的基本流程和方法引言在计算机科学领域，汇编语言是一种底层编程语言，用于直接操作计算机硬件。
汇编语言的编程步骤与调试方法
汇编语言得编程步骤与调试方法一、汇编源程序得建立１、使用工具sm文件;(2）ＡSM,MＡSM汇编程序,对源程序进行汇编，生成、oｂj文件-目标文件,以及调试用、ＬＳT-列表文件与、CRF-交叉引用表；(3)Ｌｉｎk连接程序,对使用得目标文件与库文件进行连接,生成、exｅ文件，同时调试用、map－地址映像文件;如果源程序无语法错误,上述三步将生成可运行得、exe文件，如果运行结果无误,则完成对汇编程序得编程,如果运行后结果存在错误，需要进行调试。
(4)Deｂug调试程序，对、ｅxｅ文件进行调试,修改,直到程序正确。
图３目标程序生成步骤图2、编程过程(1)用文本编辑软件,编写扩展名为、asm得源文程序文件。
(2)用汇编程序对编好得源文件进行汇编。
命令行:maｓｍ［＊、asｍ]↙如果源文件中存在语法错误,则汇编程序将指出错误类型及位置,可根据这些信息重新编辑源文件,直至无语法错误,汇编后，将生成指定名称得目标文件、obj。
使用MASM50汇编程序进行汇编,输入命令行ｍaｓｍ或者masm *、asm 后，根据提示,输入文件名,在汇编没有错误得情况下,如屏幕所示:汇编程序可生成三个文件,*、oｂj,＊、lｓｔ与*、cｒf。
*、obj-目标文件,用于连接生成可执行文件；*、ｌst-列表文件(可选),汇编语言汇编得机器语言与汇编语言对照表,可用于调试;＊、cｒf-交叉引用文件（可选）,给出了用户定义得所有符号与对每个符号定义、引用得行号。
(3)目标文件得连接命令行:link[*、ｏbj］[*、obｊ] [*、liｂ] ↙连接程序，将多个目标程序及库文件，连接生成可执行得*、eｘe文件,同时可选择生成＊、ｍａp文件。
*、mａp-地址映像文件,给出内存地址分配得有关信息。
下图所示屏幕,为Ｌｉnk连接两个目标文件，没有错误得情况下,生成*、e ｘｅ文件。
(4）执行程序执行*、eｘe文件,观察程序运行结果,如果存在错误,需要进行调试。
微机实验：汇编语言程序的调试与运行步骤
软件实验一汇编语言程序的调试与运行一．实验目的1．学习数据传送和算术运算指令的用法2．熟悉在PC机上编辑、汇编、连接、调试和运行汇编语言程序的过程。
二．实验内容将两个多位十进制数相加，要求被加数和加数均以ASCII码形式各自顺序存放在DATA1和DA TA2为首的5个内存单元中，结果送回DATA1处。
三．程序框图图1.1两个多位十进制相加程序流程图四．程序清单DISP MACRO XMOV DL,X;要显示的字符送DL寄存器MOV AH,02H;DOS功能调用号是02HINT21H;21H中断程序是DOS功能调用ENDMDATA SEGMENTDATA1DB'12732'DATA2DB'06815'N EQU$-DA TA2DATA ENDSSTACK SEGMENT STACKSTA DB20DUP(?)TOP EQU$-STASTACK ENDSCODE SEGMENTASSUME CS:CODE,DS:DA TA,SS:STACK,ES:DA TA START:MOV AX,DA TAMOV DS,AXMOV AX,STACKMOV SS,AXMOV AX,TOPMOV SP,AXLEA SI,DA TA1;☆MOV BX,0MOV CX,NCALL DISPL;显示被加数DISP'+'LEA SI,DA TA2MOV BX,0MOV CX,NCALL DISPL;显示加数DISP'='LEA DI,DA TA1MOV CX,NCALL ADDA;调用加法子程序LEA SI,DA TA1MOV BX,0MOV CX,NCALL DISPL;显示运算结果DISP0DHDISP0AHMOV AX,4C00HINT21HDISPL PROC;显示子程序DS1:MOV AH,02HMOV DL,[SI+BX]INT21HINC BXLOOP DS1CALL DISPL;显示被加数DISP'+'LEA SI,DA TA2MOV BX,0MOV CX,NCALL DISPL;显示加数DISP'='LEA DI,DA TA1MOV CX,NCALL ADDA;调用加法子程序LEA SI,DA TA1MOV BX,0MOV CX,NCALL DISPL;显示运算结果DISP0DHDISP0AHMOV AX,4C00HINT21HDISPL PROC;显示子程序DS1:MOV AH,02HMOV DL,[SI+BX]INT21HINC BXLOOP DS1RETDISPL ENDPADDA PROC;加法子程序PUSH CXMOV BX,0AD1:SUB BYTE PTR[SI+BX],30HSUB BYTE PTR[DI+BX],30HINC BXLOOP AD1POP CXPUSH CXMOV BX,N-1;☆☆CLCAD2:MOV AL,[SI+BX]ADC AL,[DI+BX]AAAMOV[DI+BX],ALDEC BXLOOP AD2POP CXPUSH CXMOV BX,0;☆☆☆AD3:ADD BYTE PTR[DI+BX],30HINC BXLOOP AD3POP CXRET;☆☆☆☆ADDA ENDPCODE ENDSEND START2.简单叙述上机步骤，调试方法。
实验一 汇编程序学习与程序调试方法实验
四、实验说明 通过本实验，同学们可以了解仿真软件使用、 通过本实验 ， 同学们可以了解仿真软件使用 、 简单程序编写和汇编程 序调试的方法，同时了解单片机存储器结构及读写存储器的方法。 序调试的方法，同时了解单片机存储器结构及读写存储器的方法。 五、实验步骤 启动计算机，打开伟福仿真软件，进入仿真环境。 1、启动计算机，打开伟福仿真软件，进入仿真环境。首先进行仿真器的设 点击主菜单的仿真器选项，选择仿真器设置， 置 ， 点击主 菜 单的仿真器选项 ， 选择仿真器设置 ， 或者直接点击仿真器设 置快捷按钮打开仿真器设置窗口， 置快捷按钮打开仿真器设置窗口 ， 在仿真器标签里选择使用伟福软件模拟 器。 2、在编辑窗口输入源程序，保存，文件名为T11-A.ASM， 在编辑窗口输入源程序，保存，文件名为T11- ASM， 11- ASM源程序进行编译 点击项目菜单，选择全部编译。 源程序进行编译。 3 、 对 T11-A.ASM 源程序进行编译 。 点击项目菜单 ， 选择全部编译 。 编译无 误后，打开数据窗口，选择外部数据存储器窗口XDATA 拖动XDATA XDATA， XDATA窗口的 误后 ， 打开数据窗口 ， 选择外部数据存储器窗口 XDATA ， 拖动 XDATA 窗口的 滚动条，使地址8000 出现在窗口上，观察8000 起始的256 8000H 8000H 256个字节单元的内 滚动条，使地址8000H出现在窗口上，观察8000H起始的256个字节单元的内 执行程序，点击全速执行快捷按钮，点击暂停按钮， 容 。 执行程序 ， 点击全速执行快捷按钮 ， 点击暂停按钮 ， 观察存储块数据 变化情况，256个字节全部清零 红色) 点击复位按钮，可再次运行程序。 个字节全部清零( 变化情况，256个字节全部清零(红色)。点击复位按钮，可再次运行程序。 打开CPU窗口，选择单步或跟踪执行方式运行程序，观察CPU CPU窗口 CPU窗口各寄存 4、打开CPU窗口，选择单步或跟踪执行方式运行程序，观察CPU窗口各寄存 器的变化，可以看到程序执行的过程，加深对实验的了解。 器的变化，可以看到程序执行的过程，加深对实验的了解。 12.ASM源程序进行 源程序进行2 操作，增加断点调试方法练习， 5、对T12.ASM源程序进行2、3、4操作，增加断点调试方法练习，观察片内 及片外数据窗口的数据变化。 及片外数据窗口的数据变化。
实验一汇编语言程序的调试与运行
实验一汇编语言程序的调试与运行一、实验目的1．熟练掌握DEBUG的常用命令，学会用DEBUG调试程序。
2．掌握数据在内存中的存放方式和内存操作数的寻址方式。
3．掌握汇编语言源程序的组成格式。
4．掌握8086/8088指令及伪指令的格式及用法。
5．掌握汇编语言源程序的编辑、调试及运行方法。
二、实验准备知识1．DEBUG程序的启动DEBUG是专门为汇编语言设计的一种汇编语言调试工具，它通过单步执行，设置断点连续执行等方式为汇编语言程序员提供了非常有效的调试手段。
在DOS提示符下，可输入命令：C>DEBUG [d：][path][文件名][ 参数1][参数2]其中文件名是被调试文件的名称，它必须是执行文件（.EXE），两个参数是运行被调试文件时所需要的命令参数，在DEBUG程序调入后，出现提示符“–”，此时，可键入所需的DEBUG命令。
在启动DEBUG时，如果输入了文件名，则DEBUG程序把指定文件装入内存。
用户可以通过DEBUG的命令对指定文件进行修改，显示和执行。
如果没有文件名，则是以当前内存的内容进行工作。
2．DEBUG的主要命令1）汇编命令A格式：– A [起始地址]功能：该命令从指定地址开始允许输入汇编语句，把它们汇编成机器代码相继存放在从指定地址开始的存储器中。
2）反汇编命令U（1）格式1：– U [起始地址]功能：该命令从指定地址开始，反汇编32个字节，若地址省略，则从上一个U命令的最后一条指令的下一个单元开始显示32个字节。
（2）格式2：– U [起始地址终止地址]格式3：– U [起始地址 L 字节数]功能：该命令对指定范围的内存单元进行反汇编。
例如：3）运行命令G格式：– G [= 起始地址1][断定点地址2[断点地址3……]]功能：从指定地址开始执行程序。
在设定的断点处程序暂停，并显示全部寄存器内容和下一条要执行的指令。
一般设置断点前最好用U命令查看一下指令开始的地址。
断点数最多为10个。
实验一汇编语言上机及Debug调试
实验一汇编语言程序上机过程以及调试（1）一、预习内容1.工具软件MASM、LINK的使用2.常用DEBUG命令的使用: G,D,R,T,U,Q3.完整程序设计方法的格式。
二、目的要求1.掌握常用工具软件MASM、LINK的使用2.掌握常用DEBUG命令: G,D,R,T,U,Q 能灵活使用这些命令调试程序3.掌握完整程序设计方法的格式，能正确书写数据段，代码段等。
三、实验内容比较两个字符串string1和string2所含的字符是否相同,如果相同则显示’Match'否则显示’No match’.请读程序，并将程序补充完整。
DSEG SEGMENTstring1 db 'Move the cursor backward.'string2 db 'Move the cursor backward.'mess1 db 'Match.',13,10,'$'mess2 db 'No match.',13,10,'$'DSEG ENDSCSEG SEGMENTassume cs:CSEG, ds:DSEG, es:DSEG,MAIN PROC FARstart: mov ax, dsegmov ds, axmov es, axlea si ,string1①cld②repz cmpsbjz matchlea dx,mess2jmp short dispmatch:lea dx,mess1disp: mov ah,09hint 21hmov ax, 4c00hint 21hMAIN ENDPCSEG ENDSend start实验步骤：1）用文字编辑工具（记事本或EDIT）将源程序输入完整后保存在d:\masm下,注意保存时将文件扩展名改为.asm(如test1.asm)。
2）屏幕左下角”开始”–“运行”输入cmd ，进入dos命令操作,先用d: 和cd mas m 命令改变路经,接着用”masm + 文件名” (如masm test1，这里文件名可以不带扩展名)对源文件进行汇编,产生.obj文件和.LST文件。
汇编语言源程序的编辑与调试过程
汇编语言源程序的编辑与调试过程汇编语言源程序的编辑与调试过程1．怎样在TD环境下载入被调试程序？答：方法1：转到TD.EXE 所在目录，在DOS 提示符下键入以下命令：C:\ASM＞TD↙进入TD后，按Alt-F键打开File 菜单，选择Open，在文件对话框中输入要调试的程序名，按回车。
方法2：转到TD.EXE 所在目录，在DOS 提示符下键入以下命令（假定要调试的程序名为HELLO.EXE）：C:\ASM＞TD HELLO.EXE↙方法3：在Windows 操作系统中，打开TD.EXE 所在目录，把要调试的程序图标拖放到TD 的图标上。
2．在TD环境下如何编辑汇编指令？答：（1）用Tab键选择代码区为当前区域；（2）用方向键把光标移到期望的地址处，如果是输入一个新的程序段，建议把光标移到CS:0100H处；（3）打开指令编辑窗口，有两种方法：一是在光标处直接键入汇编指令，在输入汇编指令的同时屏幕上就会自动弹出指令的临时编辑窗口。
二是用Alt-F10键激活代码区局部菜单，选择其中的汇编命令，屏幕上也会自动弹出指令的临时编辑窗口。
（4）在临时编辑窗口中输入/编辑指令，每输入完一条指令，按回车，输入的指令即可出现在光标处（替换掉原来的指令），同时光标自动下移一行，以便输入下一条指令。
3．在TD环境下如何查看/修改数据段的数据？答：（1）用Tab键选择数据区为当前区域；（2）使用局部菜单中的“Goto”命令并结合使用方向键把光标移到期望的地址单元处（注意数据区的光标是一个下划线），数据区就从该地址处显示内存单元的内容。
（3）若要修改该地址处的内容，则需打开数据编辑窗口。
有两种方法：一是在光标处直接键输入数据，在输入数据的同时屏幕上就会自动弹出数据编辑窗口。
二是用Alt-F10键激活数据区局部菜单，选择其中的“Change”命令，屏幕上也会弹出数据编辑窗口。
（4）在数据编辑窗口中输入所需的数据，输入完后，按回车，输入的数据就会替代光标处的原始数据。
实验二、汇编语言程序的汇编与调试
实验二、汇编语言程序的汇编与调试一、实验目的掌握汇编语言程序的汇编与调试过程，熟悉MASM、LINK、DEBUG等程序的使用。
了解列表文件与交叉参考文件的基本内容。
二、实验原理编制好汇编语言的源程序后，若要在机器上运行，必须经过如图1- 1所示的几个步骤：1、编辑源程序图1- 1 汇编语言程序的上机过程可以使用任何一种文本编辑程序编辑汇编语言源程序，通常使用DOS提供的文本编辑程序EDIT，具体使用方法为：从Windows进入MS-DOS方式，在DOS提示符后键入：EDIT [文件名]进入EDIT后，对源程序进行全屏幕编辑。
编辑完成后选择File菜单的Save命令保存文件，选择File菜单的Exit命令退出EDIT。
对于汇编语言源程序，其文件的扩展名约定使用ASM。
2、汇编汇编程序的基本功能是把用汇编语言编写的源程序翻译成机器语言目标代码，同时生成列表文件及交叉参考文件。
汇编程序的操作步骤为：在DOS提示符后键入：MASM 源程序文件名或MASM 源程序文件名，列表文件名，交叉参考文件名其中文件名不必给出扩展名，汇编程序会按照默认情况处理或产生。
若汇编后出现警告错误或严重错误，应调用EDIT对源程序进行修改，再重新汇编，直至无错误为止。
列表文件[.LST]和交叉参考文件[.XRF]有助于程序的分析和错误的查找，根据需要可以生成这两个文件（缺省时无）。
其中列表文件是文本文件，可用EDIT打开。
交叉参考文件是二进制文件，通过执行程序CREF.EXE，将二进制交叉参考文件转换为索引列表文件[.REF]，具体方法为在DOS提示符后键入：CREF 交叉参考文件名3、连接汇编以后的目标代码的地址还是可浮动的相对地址，需要经过连接才能生成可执行程序。
连接程序的功能是连接多个目标代码模块（如果有的话），确定每个程序段的地址，形成可执行程序文件[.EXE]。
连接程序的操作步骤为：在DOS提示符后键入：LINK 目标代码文件名当目标代码文件不止一个时，各个目标代码文件名之间用+（加号）连接；也可以用命令行方式运行LINK程序，其格式为：LINK 目标文件名，可执行程序文件名，内存映象文件名，库文件名4、调试程序通过汇编和连接，排除了语法错误，并不一定能正确执行，这就需要使用动态排错程序。
第8章 汇编语言程序开发与调试
第8章 汇编语言程序开发与调试
8.1 汇编语言程序开发过程 8.2
第8章 汇编语言程序开发与调试
8.1 汇编语言程序开发过程
返回本章首页
第8章 汇编语言程序开发与调试
汇编语言开发过程
（1）编写程序，建立扩展名为.asm的汇编源程
序文件。
（2）对源程序进行汇编，生成目标文件（.obj）。
;------------------- 子程序ASCII结束--------------------------------------------
另外，对于大多数汇编语言程序都需通过调试才能检验 程序执行结果的。下面我们讨论汇编语言程序的调试方法。
返回本节
第8章 汇编语言程序开发与调试
8.2 汇编语言程序的调试方法
命令来调试程序。
返回本节
第8章 汇编语言程序开发与调试
3. DEBUG的主要命令
在输入提示符“-”后，键入？，然后回车，可以显示 DEBUG命令一览表。下面介绍其中得主要命令。 （1） 显示存储单元的命令D(DUMP)，格式为：
-D[address]或_D[range]
例如，按指定范围显示存储单元内容的方法为： -d 100 120 18E4:0100 c7 06 04 02 38 01 c7 06-06 02 00 02 c7 06 08 02 G ...8.G.....G ... 18E$:0110 02 02 bb 04 02 e8 02 00-CD 20 50 51 56 57 8B 37.. ; .. h ..M PQVW. 7 18E4:0120 8B
图 8-7 编译界面
第8章 汇编语言程序开发与调试
同样直接输入demo.obj即可。在连接过程中 会提示我们是否需要生成映像文件.map和库文 件.lib，如下图8-8所示。一般不需要，可以直接 键入Enter跳过去。
汇编语言的编程步骤与调试方法
汇编语言的编程步骤与调试方法汇编语言作为一种低级编程语言，具有高度的灵活性和效率，尤其适用于对计算机底层操作进行精确控制的应用。
本文将介绍汇编语言的编程步骤与调试方法。
一、编程步骤1. 设计算法：编程之前，首先需要明确编写代码的目的和功能。
根据需求，设计出合适的算法，确定程序的输入、输出等基本要素。
2. 选择汇编语言指令集：根据计算机的硬件平台和操作系统，选择合适的汇编语言指令集，如x86、ARM等。
3. 编写代码：根据算法，使用汇编语言指令集编写代码。
汇编语言使用助记符来表示指令和操作数，需要了解指令的语法和使用方法。
4. 组织程序结构：在编写代码时，需要按照一定的结构组织程序，包括定义数据段、代码段等，并进行正确的程序控制流程设计。
5. 完善程序功能：根据需求，完善程序的各项功能。
可以包括输入输出处理、数据操作、逻辑判断、循环处理等。
6. 调试和优化：编写完成后，进行程序的调试和优化。
可以通过调试工具、打印输出等方式，定位和解决程序中的错误和问题。
同时，优化程序的性能，提高代码的执行效率。
7. 文档记录：在编写代码的过程中，逐步记录代码的功能、变量定义、重要的注释等信息，便于他人阅读和维护。
二、调试方法1. 单步调试：单步调试是指逐条执行汇编语言程序，观察每条指令的执行情况。
通过单步调试可以查看寄存器的值、内存的状态等信息，以便定位错误。
2. 设置断点：在需要观察或调试的代码行上设置断点，运行程序时会在断点处停止执行，可以查看此时程序的状态，并逐步分析代码的执行流程。
3. 查看寄存器和内存：在调试过程中，可以查看寄存器和内存中的值，以判断程序是否按照预期的方式处理数据。
通过查看寄存器和内存的值，可以分析代码的执行过程和结果。
4. 打印输出：可以通过在程序中插入打印输出语句，输出关键变量的值，以便观察程序的执行过程和数据的变化。
5. 利用调试工具：使用专业的调试工具可以更加方便地进行汇编语言程序的调试。
实验二 汇编语言程序上机过程及调试
实验报告二课程微机原理实验名称汇编语言程序上机过程以及调试第页专业电子信息班级__ __ 学号_ __ 姓名实验日期：2014 年 3 月10 日报告退发(订正、重做)一、实验目的学习汇编语言程序设计的基本步骤,即编辑(EDIT)程序、汇编（MASM）、连接（LINK）和运行，使对汇编语言程序设计有一个初步的认识。
二、实验内容1、学习使用全屏幕文本编辑软件EDIT。
用EDIT输入一段给定的源程序。
2、用MASM对已存盘的源程序进行汇编，形成目标文件（.OBJ）；如有错误，再返回到EDIT进行修改。
3、用LINK对上述形成的目标文件进行连接，形成可执行文件（.EXE）4、在DOS提示符下运行该可执行文件。
[汇编语言程序的编写格式]汇编语言程序一般由几个段组成，它们分别是堆栈段，数据段，代码段。
任何一个源程序至少必须有一个代码段和一条作为源程序结束的伪指令END。
段的定义有两种格式，分述如下：1，完整的段定义格式：一个段由段头，段体，段尾组成，形式如下：段名SEGMENT[定位类型][组合类型][‘类别’]……段名ENDS其中SEGMENT后的参数一般可省略，详细说明参阅后面的有关章节。
2，简化的段定义格式（MASM5.0版本提供）每段以.开始后跟固定的段名，一般形式如下：DOSSEG.MODEL 存储类型；“存储类型”可选择为SMALL。
.STACK[大小]；堆栈段，“大小”指定堆栈的字节数。
.DATA；数据段。
.CODE[名字]；代码段；一般只有一个代码段，名字可缺少……例1：用完整的段定义编写一源程序。
NAME EXAM1；可以省略DATA SEGMENT；定义数据段，以下是数据段的内容STR1 DB “HELLO，WELCOME！”，13，10，‘＄’STR2 DB “DO YOU LIKE COMPUTER？（Y/N）”，13 10，‘＄’STR3 DB “NICE！”，13，10，‘＄’STR4 DB “SORRY！”，13，10，‘＄’STR5 DB “UNKNOW，ANSWER AGAIN！（Y/N）”，DB 13，10，‘＄’STR6 DB “SEE YOU NEXT TIME！”，13，10，‘＄’DA TA ENDS ；数据段结束CODE SEGMENT ；定义代码段ASSUME CS：CODE；DS：DATA；以下是代码段内容START：MOV AX，DA TA；给数据段寄存器赋值MOV DS，AXMOV AH，9；显示一字符串的功能号MOV DX，OFFSET STR1；显示字符串STR1的偏址INT 21H；DOS功能调用ASK ：MOV DX，OFFFSET STR2；显示字符串STR2INT 21HMOV AH，1；键盘输入一字符的功能号INT 21H；键入的字符ASCⅡ码在ALNOT AL；求反TEST AL，‘Y’；是否按下‘Y’或‘y’键JE NEXT1TEST AL，‘y’JE NEXT1TEST AL，‘N’；是否按下‘N’键或‘y’键JE NEXT2TEST AL, ‘n’JE NEXT2MOV DX，OFFSET STR5；不是按上述键MOV AH，9INT 21HJMP ASK；再返回ASKNEXT1：MOV DX，OFFSET STR3；是按下‘Y’或‘y’键MOV AH，9INT 21HJMP BYENEXT2：MOV DX，OFFSET STR4；是按下‘N’或‘n’键MOV AH，9INT 21HBYE：MOV DX，OFFSET STR6INT 21HMOV DL，7；喇叭响的ASCⅡ码MOV AH，2INT 21HMOV AH，4CH；退回DOSINT 21HCODE ENDS；代码段结束END START；源程序结束注：源程序中的每一行注释语句前一定要加分号‘；’，下同。
汇编语言程序调试及工具软件DEBUG
15
15、S检索 格式：S 起始地址 结束地址 值表 S 起始地址 L字节数 值表 功能：在指定内存范围内检索值表指定的字符，如果找到，则显示 检索到的单元地址；如果没找到，则显示提示符。 例： 设内存DS：0000H开始存入1，2，3， ‘A’ ， ‘B’ ， ‘A’ ， ‘B’ 要求检索字符‘A’ ， ‘B’ ， ‘F’ -SDS：0 06 A 1542：0003 1542：0005 -SDS：0 06 B 1542：0004 1542：0006 -SDS：0 06 F -
通过调试工具检查功能的正确性。
2
二、调试工具软件DEBUG
1、简介 面向汇编语言的动态调试工具，有19条命令。 通过跟踪、测试对.EXE和.COM文件动态跟踪调试。 查找文件中的错误及运行结果。 可以直接编写、调试小程序。 2、DEBUG的启动方式
（1）在DOS状态下直接输入
C：DEBUG ADD.EXE （2）在DOS状态下输入 C：DEBUG -NADD.EXE -L
17
16
16、C比较 格式：C 起始地址 结束地址 目的地址 C 起始地址 L字节数 目的地址 功能：比较两个数据块内容，如果不相同，则显示其内容和地址。 默认为数据段，目的地址只包含偏移地址。 例：把ES：0开始的10个字节内容与DS：100H开始的区域进行比较， 找出与之不同的内容。 -CES：0 LA DS：100 执行结果： 82DD：0000 03 2D 82CD：100 82DD：0002 00 02 82CD：102 82DD：0003 05 09 82CD：103 82DD：0008 04 66 82CD：108 17、Q退出 格式：-Q 功能：退出DEBUG命令。
9
例2：从CS：0004开始执行3条指令。 -T=4 3
汇编语言的编程步骤与调试方法
汇编语言的编程步骤与调试方法一、汇编源程序的建立1、使用工具(1)EDIT,记事本等文本编辑软件,编辑源程序,保存为、asm文件;(2)ASM,MASM汇编程序,对源程序进行汇编,生成、obj文件-目标文件,以及调试用、LST-列表文件与、CRF-交叉引用表;(3)Link连接程序,对使用的目标文件与库文件进行连接,生成、exe文件,同时调试用、map-地址映像文件;如果源程序无语法错误,上述三步将生成可运行的、exe文件,如果运行结果无误,则完成对汇编程序的编程,如果运行后结果存在错误,需要进行调试。
(4)Debug调试程序,对、exe文件进行调试,修改,直到程序正确。
图3 目标程序生成步骤图2、编程过程(1)用文本编辑软件,编写扩展名为、asm的源文程序文件。
(2)用汇编程序对编好的源文件进行汇编。
命令行: masm [*、asm] ↙如果源文件中存在语法错误,则汇编程序将指出错误类型及位置,可根据这些信息重新编辑源文件,直至无语法错误,汇编后,将生成指定名称的目标文件、obj。
使用MASM50汇编程序进行汇编,输入命令行masm或者masm *、asm后,根据提示,输入文件名,在汇编没有错误的情况下,如屏幕所示:汇编程序可生成三个文件,*、obj,*、lst与*、crf。
*、obj-目标文件,用于连接生成可执行文件;*、lst-列表文件(可选),汇编语言汇编的机器语言与汇编语言对照表,可用于调试;*、crf-交叉引用文件(可选),给出了用户定义的所有符号与对每个符号定义、引用的行号。
(3)目标文件的连接命令行:link [*、obj] [*、obj] [*、lib] ↙连接程序,将多个目标程序及库文件,连接生成可执行的*、exe文件,同时可选择生成*、map文件。
*、map-地址映像文件,给出内存地址分配的有关信息。
下图所示屏幕,为Link连接两个目标文件,没有错误的情况下,生成*、exe文件。
汇编语言程序编写调试说明
要在计算机上执行汇编语言程序，其操作步骤如下：1. 编辑源程序使用编辑软件将汇编源程序输入到计算机中，建立*.ASM文件。
2.汇编源程序使用汇编程序将汇编源程序汇编成目标代码文件，即生成*.OBJ 文件。
目前使用较多的汇编程序是宏汇编程序MASM。
C>MASM A1↙3. 连接目标程序文件生成可执行文件生成OBJ文件后，必须用LINK程序连接目标代码程序和库函数代码生成可执行文件，生成的文件的扩展名为EXE。
C>LINK A1↙4.程序的执行建立了EXE文件后，就可以在DOS下直接执行程序了。
C>A1↙汇编程序调试工具debug命令：DEBUG调试命令介绍1.主要调试命令：（1）反汇编命令U：将存储器中的二进制数据翻译成较有意义的助记符形式，以帮助理解，如图1.5所示。
一般常用以下三种格式：a)-U↙：从当前IP处开始，对连续约32字节内容反汇编。
如对TEST.EXE，刚装入DEBUG时的IP=0000，则在输入U命令后有如下显示：-U↙13C2：0000 B402 MOV AH，0213C2：0002 B241 MOV DL，4113C2：0004 CD21 INT 2113C2：0006 B44C MOV AH，4C13C2：0008 CD21 INT 2113C2：000A 8B4606 MOV AX，[BP+06]………………13C2：0020 8B07 MOV AX，[BX]-图1.5 反汇编命令的执行结果在上例中，13C2：0000表示CS：IP的内容（其中CS的值是动态值）；B402代表该处存放的二进制数据，亦即指令MOV AH，02H的机器代码；当连续约32字节的数据反汇编完后，重新回到DEBUG提示符“-”下，如果再键入U命令，则将继续对后面的内存区反汇编。
特别应该注意的是，由于反汇编命令针对内存区的二进制数据，而被调试程序仅占内存区的某一部分，故反汇编出来的内容并非全是被调试程序的代码，如上例中13C2：000A单元以后的部分，显然不是TEST.EXE的内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汇编语言的编程步骤与调试方法
汇编语言是一种底层的程序设计语言，直接操作计算机硬件。
在编写
汇编语言程序时，需要经过一系列的编程步骤和调试方法，以确保程序的
正确性和可靠性。
下面是关于汇编语言的编程步骤和调试方法的一些详细
介绍。
一、编程步骤：
1.定义程序目标：明确程序的功能、输入和输出。
2.设计算法和逻辑：将目标转化为汇编语言指令，设计算法和逻辑流程。
3.选择寄存器和指令：根据算法和逻辑需求，选择合适的寄存器和指令。
4.编写指令：根据算法和逻辑需求，使用正确的指令来编写汇编语言
程序。
5.汇编编译：使用汇编编译器将汇编代码翻译成机器代码。
6.汇编连接：使用链接程序将机器代码和其他必要的文件（如库文件）连接成可执行文件。
7.调试和测试：进行调试和测试，确保程序的正确性和可靠性。
8.优化和改进：根据测试结果，对程序进行优化和改进。
二、调试方法：
1.插入调试指令：在程序中插入一些特定的调试指令，可以输出一些
关键的变量或标志位，以便观察程序的执行路径和结果。
2.单步执行：逐条执行程序代码，并观察每条指令的执行结果和影响，以及寄存器和存储器的变化情况。
3.观察寄存器和存储器：利用调试器观察程序执行过程中的寄存器和
存储器的变化情况，以确定代码逻辑是否正确。
4.打印和日志输出：通过在程序中插入打印和日志输出的语句，可以
观察关键变量和代码的执行情况，以帮助调试。
5.内存和寄存器状态检查：检查程序执行过程中的内存和寄存器状态，特别是对一些关键变量和标志位进行监视，以便发现问题所在。
6.脱机调试：将程序转储至仿真器或虚拟机，并在其中进行无风险的
调试，以排查错误。
三、汇编程序调试常见问题及解决方法：
1.程序崩溃或死循环：检查程序中循环和分支语句的逻辑判断条件是
否正确，以及循环内的寄存器和内存操作是否正确。
2.内存访问错误：查看程序访问的内存地址和存储器的范围是否正确，并检查程序中的指针操作是否正确。
3.寄存器使用错误：检查程序中使用的寄存器是否正确选择和使用，
尤其是在多个函数调用的情况下，需要注意寄存器的保存和恢复。
4.数据错误：检查程序中对数据处理的算法和逻辑是否正确，尤其是
涉及到数据类型转换和数据移位的操作。
5.输入和输出问题：检查程序中输入和输出的读写操作是否正确，以
及相关的数据类型和格式是否匹配。
总之，编写汇编语言程序时需要遵循一系列的编程步骤，同时合理选择调试方法，并根据实际情况灵活使用，以提高程序的可靠性和效率。
