附件3《长距离输水管道水压试验规程》河南省地方标准编制说明一、编制的目的和意义中国水资源地区分布很不平衡，河南是缺水大省，需要南水北调、引江济淮、西水东引等引（调）水工程的建设。
随着城市供水工程和水利引（调）水工程建设规模的不断扩大，取水距离延长，长距离输水管道工程建设项目越来越多。
减少管道漏损率是长距离输水管道节水要求的重要指标，而检测和控制管道漏损率的主要方法为管道工程的水压试验。
安全供水是国民经济、社会发展、人民身体健康的前提与保障，是关系到社会稳定的大局，管道工程质量是安全供水的基本保障，而检验长距离输水管道工程质量的有效方法为管道工程的水压试验。
根据长距离输水管道口径大、工作压力大、线路环境复杂的特点，中国工程建设标准化协会颁布了《城镇供水长距离输水管（渠）道工程技术规程》（CECS 193：2005），包括了长距离输水管道工程的设计、施工及运行等内容，没有涉及管道工程的水压试验内容。
现行的《给水排水管道工程施工及验收规范》（GB50628-2008）、《工业金属管道工程施工质量验收规范》（GB 50184－2011）及《预应力钢筒混凝土管道技术规范》（SL 702-2015）管道功能性试验章节中部分条款，不适合长距离输水管道水压试验的技术要求，不能科学指导我省长距离输水管道的水压试验工作。
目前我省在长距离输水管道水压试验方面尚无专门的技术规程可依，为规范管理我省长距离输水管道水压试验工作，保证供水安全和工程节水，结合河南省市政供水工程和水利引（调）水工程实际，制定河南省地方标准《长距离输水管道水- 1 -压试验规程》是非常必要的。
2014年7月，在《给水排水管道工程施工及验收规范》（GB50628-2008）的基础上，河南省南水北调中线工程建设管理局颁布了《河南省南水北调受水区供水配套工程输水管道水压试验方案》，成功地指导了河南省南水北调输水管道水压试验工作；2018年，河北省水利水电第二勘测设计研究院在河北省南水北调工程实践的基础上，编制了河北省地方标准《长距离输水管道整体水压试验技术规程》（DB13/T 2718-2018）。
输水管道压力试验方案(精)

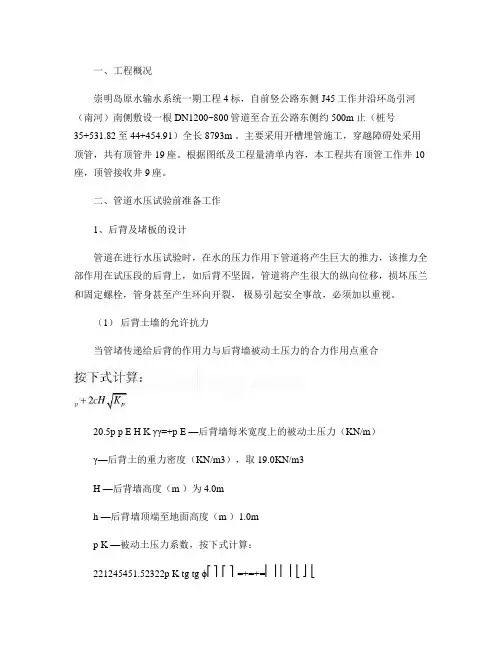

一、工程概况崇明岛原水输水系统一期工程4标，自前竖公路东侧J45工作井沿环岛引河（南河）南侧敷设一根DN1200~800管道至合五公路东侧约500m 止（桩号35+531.82至44+454.91）全长8793m 。
主要采用开槽埋管施工，穿越障碍处采用顶管，共有顶管井19座。
根据图纸及工程量清单内容，本工程共有顶管工作井10座，顶管接收井9座。
二、管道水压试验前准备工作1、后背及堵板的设计管道在进行水压试验时，在水的压力作用下管道将产生巨大的推力，该推力全部作用在试压段的后背上，如后背不坚固，管道将产生很大的纵向位移，损坏压兰和固定螺栓，管身甚至产生环向开裂，极易引起安全事故，必须加以重视。
（1）后背土墙的允许抗力当管堵传递给后背的作用力与后背墙被动土压力的合力作用点重合20.5p p E H K γγ=+p E —后背墙每米宽度上的被动土压力（KN/m）γ—后背土的重力密度（KN/m3），取19.0KN/m3H —后背墙高度（m ）为4.0mh —后背墙顶端至地面高度（m ）1.0mp K —被动土压力系数，按下式计算：221245451.52322p K tg tg ϕ⎡⎤⎡⎤=+=+=⎢⎥⎢⎥⎣⎦⎣⎦ϕ—后背土体的内摩擦角12°；c —后背土体的粘聚力24kpa=24KN/m2；则有：20.52p p p E H K HhK γγ=++32320.5*19/*(4.0 *1.52319/*4.0*1.0*1.5232*24/*4.0KN m m KN m m m KN m m =++ 584.17KN =（2）作用于后背的力试压时，管道作用于后背的力R P =R —管堵传递给后背的作用力；P —试压管段管端承受的压力；承受的压力P 可由下式计算：2s P P r π=作用在盲板上力的计算：2s P P r π==1.0Mpa*∏*R2=3.14*（1000mm ）2*1N/mm2P s P —试验压力（N/mm2）；r —管道内径（mm ）；（3）后背墙受力宽度2.0pRB E ≥式中B —后背受力宽度（m ）；R —管堵传递给后背的作用力；p E —后背墙每米宽度上的被动土压力（KN/m）； 2.0—安全系数则有：2.02.02.0*314010.75584.17p p R P B m E E ====，B 值满足（4）后背土层长度0.517.59R L L m === 长度也是可以保证的式中L沿后背受力方向长度（m ）R L —附加安全长度（m ），取0.5。
