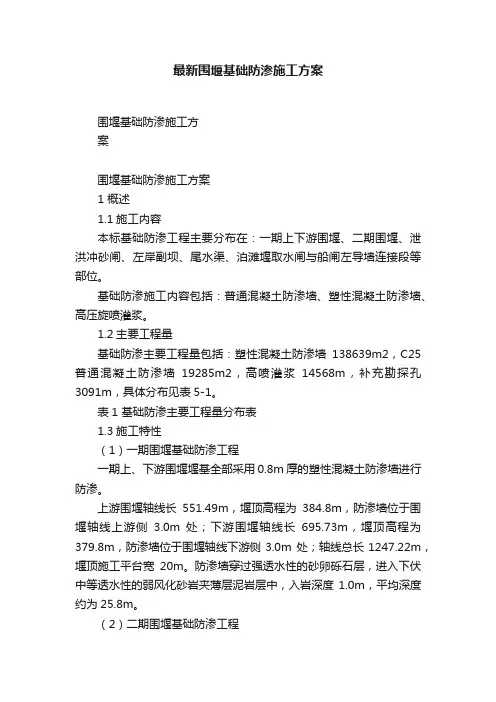

最新围堰基础防渗施工方案
最新围堰基础防渗施工方案围堰基础防渗施工方案围堰基础防渗施工方案1 概述1.1施工内容本标基础防渗工程主要分布在：一期上下游围堰、二期围堰、泄洪冲砂闸、左岸副坝、尾水渠、泊滩堰取水闸与船闸左导墙连接段等部位。
基础防渗施工内容包括：普通混凝土防渗墙、塑性混凝土防渗墙、高压旋喷灌浆。
1.2主要工程量基础防渗主要工程量包括：塑性混凝土防渗墙138639m2，C25普通混凝土防渗墙19285m2，高喷灌浆14568m，补充勘探孔3091m，具体分布见表5-1。
表1 基础防渗主要工程量分布表1.3施工特性（1）一期围堰基础防渗工程一期上、下游围堰堰基全部采用0.8m厚的塑性混凝土防渗墙进行防渗。
上游围堰轴线长551.49m，堰顶高程为384.8m，防渗墙位于围堰轴线上游侧3.0m 处；下游围堰轴线长695.73m，堰顶高程为379.8m，防渗墙位于围堰轴线下游侧3.0m 处；轴线总长1247.22m，堰顶施工平台宽20m。
防渗墙穿过强透水性的砂卵砾石层，进入下伏中等透水性的弱风化砂岩夹薄层泥岩层中，入岩深度1.0m，平均深度约为25.8m。
（2）二期围堰基础防渗工程①上游副坝围堰位于近坝段副坝右侧，防渗轴线长度约为943m。
堰基采用0.8m 厚的塑性混凝土防渗墙进行防渗，堰顶高程为390.6m，堰顶施工平台宽15m。
防渗墙轴线位于围堰中心线外侧2.5m处，墙体穿过强透水性的砂卵砾石层，进入下伏中等透水性的弱风化砂岩夹薄层泥岩层中，入岩深度1.0m，平均深度约为27.1m。
②下游防洪堤围堰位于闸坝下游近坝段防洪堤右侧，防渗轴线长度约为790m。
堰基采用高压旋喷进行防渗，堰顶高程为380.07m，堰顶施工平台宽10m。
高喷轴线位于围堰中心线上，灌浆穿过强透水性的砂卵砾石层，进入下伏中等透水性的强风化砂岩夹薄层泥岩层中，入岩深度0.5m。
高喷采用单排、孔距1m布置，平均孔深约为18.5m。
（3）泄洪冲砂闸泄洪冲砂闸采用C25砼W8防渗墙，基础防渗墙轴线长约218m，墙下设帷幕灌浆。
围堰防渗处理施工方案
围堰防渗处理施工方案一、防渗处理思路（一）场地情况场地实际情况为：整个围堰为土石混合体，下部为岸滩基岩，基岩裂隙严重，存在渗水通道；渗水部位集中在距作业平面下3米左右，而且三处部位有明显较大河水流出；采用多台大功率潜水泵抽水没有效果，达不到止水目的。
挡土墙基槽无法开挖。
（二）处理的思路据此实际情况，围堰防渗处理的思路是：首先采用钻孔高压喷射灌浆施工；在遇到不能正常返浆的严重漏水地段时，采取调整浆液配制参数和高喷施工参数进行施工，使其能正常返浆；达到防渗处理的目的。
如果在渗水地段通过上述调整参数还不能达到防渗目的，然后再采用膏状浆液灌浆处理。
处理桩号：K0+060----K0+130,共70.00米。
二、高喷防渗施工方案（一）围堰防渗孔排距及结构形式围堰高喷防渗采用单排高压旋喷防渗墙，孔距:中部K0+080—K0+110为1.0m；两端为1.5m，连接形式呈直线型。
（二）高喷防渗施工工序1、施工分序确定为方便施工设备布置，提高工作效率，设备与临时水泥仓库根据现场实际情况布置。
先施工Ⅰ序孔，再施工Ⅱ序孔（单号为Ⅰ序，双号为Ⅱ序）。
2、测量放样：根据设计要求，作全站仪沿高喷轴线放出控制点和地面高程，然后用钢卷尺放样布孔并测量出各孔的地面高程。
3、造孔：钻孔采用MD-70液压潜孔钻机偏心跟管钻进成孔，达到设计深度要求。
钻孔护壁采用特制的PVC管，有一定的强度，能起临时护壁作用，PVC管壁薄、易碎，在5~10Mpa高压水作用下就能被击碎。
钻头采用φ110~φ130合金球齿偏心钻头，跟进套管采用φ110无缝钢管，丝扣连接。
在造孔过程中须随时记录地层情况的变化，为下步高喷浆液的配制和高喷施工提供地层依据，与设计方案不符时，应及时反映，等检验后提出相应措施。
因是旋喷孔,直线型连接，造孔时钻机必须,用水平尺找平机台，以防孔斜，否则易出现墙体空隙。
4、测斜：造孔完毕后用测斜仪测量钻孔斜度是否满足1%的孔斜率要求，如果孔斜率超标，应采取处理措施。
围堰防渗处理施工方案
围堰防渗处理施工方案一、防渗处理思路（一）场地情况场地实际情况为：整个围堰为土石混合体，下部为岸滩基岩，基岩裂隙严重，存在渗水通道；渗水部位集中在距作业平面下3米左右，而且三处部位有明显较大河水流出；采用多台大功率潜水泵抽水没有效果，达不到止水目的。
挡土墙基槽无法开挖。
（二）处理的思路据此实际情况，围堰防渗处理的思路是：首先采用钻孔高压喷射灌浆施工；在遇到不能正常返浆的严重漏水地段时，采取调整浆液配制参数和高喷施工参数进行施工，使其能正常返浆；达到防渗处理的目的。
如果在渗水地段通过上述调整参数还不能达到防渗目的，然后再采用膏状浆液灌浆处理。
处理桩号：K0+060----K0+130,共70.00米。
二、高喷防渗施工方案（一）围堰防渗孔排距及结构形式围堰高喷防渗采用单排高压旋喷防渗墙，孔距:中部K0+080—K0+110为1.0m；两端为1.5m，连接形式呈直线型。
（二）高喷防渗施工工序1、施工分序确定为方便施工设备布置，提高工作效率，设备与临时水泥仓库根据现场实际情况布置。
先施工Ⅰ序孔，再施工Ⅱ序孔（单号为Ⅰ序，双号为Ⅱ序）。
2、测量放样：根据设计要求，作全站仪沿高喷轴线放出控制点和地面高程，然后用钢卷尺放样布孔并测量出各孔的地面高程。
3、造孔：钻孔采用MD-70液压潜孔钻机偏心跟管钻进成孔，达到设计深度要求。
钻孔护壁采用特制的PVC管，有一定的强度，能起临时护壁作用，PVC管壁薄、易碎，在5~10Mpa高压水作用下就能被击碎。
钻头采用φ110~φ130合金球齿偏心钻头，跟进套管采用φ110无缝钢管，丝扣连接。
在造孔过程中须随时记录地层情况的变化，为下步高喷浆液的配制和高喷施工提供地层依据，与设计方案不符时，应及时反映，等检验后提出相应措施。
因是旋喷孔,直线型连接，造孔时钻机必须,用水平尺找平机台，以防孔斜，否则易出现墙体空隙。
4、测斜：造孔完毕后用测斜仪测量钻孔斜度是否满足1%的孔斜率要求，如果孔斜率超标，应采取处理措施。
围堰防渗处理施工方案
围堰防渗处理施工方案一、防渗处理思路（一）场地情况场地实际情况为：整个围堰为土石混合体，下部为岸滩基岩，基岩裂隙严重，存在渗水通道；渗水部位集中在距作业平面下3米左右，而且三处部位有明显较大河水流出；采用多台大功率潜水泵抽水没有效果，达不到止水目的。
挡土墙基槽无法开挖。
（二）处理的思路据此实际情况，围堰防渗处理的思路是：首先采用钻孔高压喷射灌浆施工；在遇到不能正常返浆的严重漏水地段时，采取调整浆液配制参数和高喷施工参数进行施工，使其能正常返浆；达到防渗处理的目的。
如果在渗水地段通过上述调整参数还不能达到防渗目的，然后再采用膏状浆液灌浆处理。
处理桩号：K0+060----K0+130,共70.00米。
二、高喷防渗施工方案（一）围堰防渗孔排距及结构形式围堰高喷防渗采用单排高压旋喷防渗墙，孔距:中部K0+080—K0+110为1.0m；两端为1.5m，连接形式呈直线型。
（二）高喷防渗施工工序1、施工分序确定为方便施工设备布置，提高工作效率，设备与临时水泥仓库根据现场实际情况布置。
先施工Ⅰ序孔，再施工Ⅱ序孔（单号为Ⅰ序，双号为Ⅱ序）。
2、测量放样：根据设计要求，作全站仪沿高喷轴线放出控制点和地面高程，然后用钢卷尺放样布孔并测量出各孔的地面高程。
3、造孔：钻孔采用MD-70液压潜孔钻机偏心跟管钻进成孔，达到设计深度要求。
钻孔护壁采用特制的PVC管，有一定的强度，能起临时护壁作用，PVC管壁薄、易碎，在5~10Mpa高压水作用下就能被击碎。
钻头采用φ110~φ130合金球齿偏心钻头，跟进套管采用φ110无缝钢管，丝扣连接。
在造孔过程中须随时记录地层情况的变化，为下步高喷浆液的配制和高喷施工提供地层依据，与设计方案不符时，应及时反映，等检验后提出相应措施。
因是旋喷孔,直线型连接，造孔时钻机必须,用水平尺找平机台，以防孔斜，否则易出现墙体空隙。
4、测斜：造孔完毕后用测斜仪测量钻孔斜度是否满足1%的孔斜率要求，如果孔斜率超标，应采取处理措施。
围堰防渗处理施工方案
围堰防渗处理施工方案一、背景概述围堰是指用土石、混凝土等材料修筑成的围堰坝体，用于围堰水库、沉淀池、垃圾填埋场等工程中，主要用来防止水体渗漏。
围堰防渗处理是围堰施工中非常重要的一环，采取有效的防渗措施可以保证围堰的稳定性和运行安全性。
二、施工前准备在进行围堰防渗处理施工之前，需要做好以下准备工作：1.对施工现场进行详细的勘察和测量，了解地质条件、水文地质特征等；2.制定施工方案，确定防渗处理的具体方法和施工工艺；3.检查施工所需的材料、设备是否齐全，确保施工顺利进行；4.安排施工人员，进行安全培训和技术培训，保证施工过程安全可靠。
三、防渗处理施工流程围堰防渗处理的施工流程一般包括以下几个步骤：1.表面处理：对围堰表面进行清理和修整，确保表面平整、无杂物。
2.底板处理：首先对围堰的底板部分进行处理，采取合适的防渗材料，如防渗土、HDPE防渗膜等进行铺设，确保底板防渗效果良好。
3.墙体处理：接着对围堰的墙体进行防渗处理，通常使用混凝土浇筑、防渗涂料喷涂等方法，确保围堰墙体密实、防渗效果好。
4.连接处理：处理围堰底板与墙体的连接部分，采取合适的衔接方式，如焊接、粘接等，保证连接牢固、防渗效果好。
5.封顶处理：最后对围堰的顶部进行封顶处理，确保围堰整体防渗效果良好。
四、施工注意事项在进行围堰防渗处理施工时，需要注意以下几个方面：1.材料选用：选择符合要求的防渗处理材料，确保材料质量，符合相关标准。
2.施工工艺：严格按照施工方案和工艺要求进行施工，确保施工质量。
3.安全施工：严格遵守安全操作规程，做好施工现场安全保障措施，确保施工过程安全。
4.质量监控：定期检查施工质量，及时发现并处理施工中存在的问题，确保围堰防渗效果良好。
五、施工后验收完成围堰防渗处理施工后，需要进行验收工作，主要包括：1.对围堰防渗处理施工质量进行验收，确保符合相关标准和要求。
2.进行防渗效果检测，测定围堰的防渗性能是否符合设计要求。
上下游围堰防渗墙施工方案
上下游围堰高喷防渗墙施工方案一、工程概况：施工是在上下游围堰的保护下进行，围堰填筑采用粉质粘土，经分层回填压实。
由于河道内土层结构由渗透性较强的砾石、砂组成，还有孤石存在，为防止围堰基础的渗漏涌水影响枢纽施工，在围堰顶部沿中心线做高压喷射灌浆防渗墙，墙体采用摆喷形式，墙体设计最小厚度20cm，高喷孔距为1.5m。
上游围堰上游坡比为1： 3,下游坡比为1： 2.5,堰顶高程为+9.5m，顶宽10m。
下游围堰上游坡比为1： 2.5,下游坡比为1： 3,堰顶高程为+9.0m，顶宽10m。
上、下游围堰的迎水坡设置一层草袋土，起保护和防冲刷作用。
二、工程地质情况：本标段工程底板多坐落在al+lQ24粉沙层上。
上部为粉质粘土，下部土层为饱和砂性土，其中局部存在粉砂液化，需要地基加固；边坡稳定性较差，开挖过程中边坡极易坍塌，局部粉细沙土存在流沙现象。
含水层呈带状分布，在区域上成层展布。
在15-20m深度范围内，主要有全新统中段al+lQ24和下段alQ24两层富水且渗透性相对较强的含水层。
中段砂层呈透镜体状分布，且连续性较差，而下段砂层则稳定性相对较好，该两层砂层往往互相沟通。
潜水含水层的厚度不均，最薄处不足2m，最大厚度超过16m。
三、高喷防渗墙设计沿围堰轴线布置（见图），采用摆喷形式。
四、工程质量目标：1、工程质量目标：优良2、安全质量目标：一般事故控制在0.2%以下，杜绝重大伤亡事故的发生。
3、文明施工目标：市级文明工地。
五、施工工艺流程：本工程采用地质钻机钻孔，高喷台车喷射注浆形成墙体的施工工艺，其工艺过程如下：平整场地，挖排泥沟一放线定位一钻机就位一钻孔一钻机推出一高喷台车就位下喷管一定喷射方向一送水、送气、喷水泥粘土浆液一高喷台车退出一注浆回灌。
六、施工准备：1、平整场地：将围堰顶部进行平整，便于钻机、台车就位。
2、挖排泥沟：沿围堰内侧挖排泥沟和排泥池的设置要便于高喷灌浆防渗墙的施工。
3、建立制浆站七、施工方法：1、放线定位：测量放线，定出孔位和中心线，用小木桩做好标记，孔位误差不大于20mm。
围堰防渗处理施工方案
围堰防渗处理施工方案一、防渗处理思路（一）场地情况场地实际情况为：整个围堰为土石混合体，下部为岸滩基岩，基岩裂隙严重，存在渗水通道；渗水部位集中在距作业平面下3米左右，而且三处部位有明显较大河水流出；采用多台大功率潜水泵抽水没有效果，达不到止水目的。
挡土墙基槽无法开挖。
（二）处理的思路据此实际情况，围堰防渗处理的思路是：首先采用钻孔高压喷射灌浆施工；在遇到不能正常返浆的严重漏水地段时，采取调整浆液配制参数和高喷施工参数进行施工，使其能正常返浆；达到防渗处理的目的。
如果在渗水地段通过上述调整参数还不能达到防渗目的，然后再采用膏状浆液灌浆处理。
处理桩号：K0+060----K0+130,共70.00米。
二、高喷防渗施工方案（一）围堰防渗孔排距及结构形式围堰高喷防渗采用单排高压旋喷防渗墙，孔距:中部K0+080—K0+110为1.0m；两端为1.5m，连接形式呈直线型。
（二）高喷防渗施工工序1、施工分序确定为方便施工设备布置，提高工作效率，设备与临时水泥仓库根据现场实际情况布置。
先施工Ⅰ序孔，再施工Ⅱ序孔（单号为Ⅰ序，双号为Ⅱ序）。
2、测量放样：根据设计要求，作全站仪沿高喷轴线放出控制点和地面高程，然后用钢卷尺放样布孔并测量出各孔的地面高程。
3、造孔：钻孔采用MD-70液压潜孔钻机偏心跟管钻进成孔，达到设计深度要求。
钻孔护壁采用特制的PVC管，有一定的强度，能起临时护壁作用，PVC管壁薄、易碎，在5~10Mpa高压水作用下就能被击碎。
钻头采用φ110~φ130合金球齿偏心钻头，跟进套管采用φ110无缝钢管，丝扣连接。
在造孔过程中须随时记录地层情况的变化，为下步高喷浆液的配制和高喷施工提供地层依据，与设计方案不符时，应及时反映，等检验后提出相应措施。
因是旋喷孔,直线型连接，造孔时钻机必须,用水平尺找平机台，以防孔斜，否则易出现墙体空隙。
4、测斜：造孔完毕后用测斜仪测量钻孔斜度是否满足1%的孔斜率要求，如果孔斜率超标，应采取处理措施。
围堰工程施工方案(3篇)
第1篇一、工程概况围堰工程是水利工程中的一项重要工程，主要用于围护施工区域，防止水流侵入，确保施工安全。
本方案针对某水利工程围堰工程进行编制，主要包括围堰设计、施工方法、质量控制、安全管理等方面。
二、工程背景某水利工程位于我国XX省XX市，是一项以灌溉、发电、防洪为主，兼顾旅游、养殖等综合利用的大型水利工程。
围堰工程是该水利工程的配套工程，其主要作用是围护施工区域，确保施工安全。
三、围堰设计1. 围堰形式：根据现场地质条件和施工要求，本工程采用土石围堰。
2. 围堰尺寸：围堰总长度为500米，最大高度为10米。
3. 围堰结构：围堰分为基础层、填筑层和防渗层。
- 基础层：采用碎石垫层，厚度为0.5米。
- 填筑层：采用黏土填筑，厚度为5米。
- 防渗层：采用土工布进行防渗，厚度为0.2米。
4. 围堰连接：围堰与主体建筑物连接处采用钢筋水泥接头，确保连接牢固。
四、施工方法1. 施工准备- 施工现场平整，清除障碍物。
- 施工机械准备齐全，如挖掘机、推土机、压路机等。
- 施工人员经过培训，熟悉施工工艺和安全操作规程。
2. 基础层施工- 采用挖掘机开挖基础层，清理场地。
- 填筑碎石垫层，厚度为0.5米，采用推土机进行摊铺，压路机进行压实。
3. 填筑层施工- 采用挖掘机将黏土运至围堰施工现场。
- 采用推土机将黏土摊铺在基础层上，厚度为5米。
- 采用压路机进行压实，确保填筑层密实。
4. 防渗层施工- 采用土工布进行防渗，厚度为0.2米。
- 将土工布铺设在填筑层上，采用压路机进行压实。
5. 围堰连接施工- 在围堰与主体建筑物连接处，采用钢筋水泥接头。
- 钢筋绑扎牢固，水泥浇筑密实。
五、质量控制1. 原材料质量控制：对填筑土、碎石、水泥等原材料进行严格检验，确保质量符合要求。
2. 施工过程控制：对施工过程进行全过程监控，确保施工质量。
3. 检验检测：对施工完成的围堰进行检验检测，确保其满足设计要求。
六、安全管理1. 施工人员安全：对施工人员进行安全教育，提高安全意识。
围堰防渗施工方案
围堰防渗施工方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN连云港市海堤达标项目新城闸工程围堰防渗施工方案江苏省水利建设工程有限公司2010年1月目录一、概况 ............................................................... 错误!未定义书签。
二、围堰外防渗施工方法....................................... 错误!未定义书签。
三、围堰内防渗施工方法....................................... 错误!未定义书签。
四、“T”形接头防渗处理..................................... 错误!未定义书签。
五、施工进度计划 .................................................. 错误!未定义书签。
六、施工设备、人员、材料计划 ........................... 错误!未定义书签。
七、围堰防渗施工安全措施................................... 错误!未定义书签。
八、围堰防渗施工质量控制................................... 错误!未定义书签。
九、围堰防渗体监测............................................... 错误!未定义书签。
围堰防渗施工方案一、概况新城闸施工围堰是由建设方采用爆破挤淤方式施工完成的块石围堰，堰体通透，堰内水位随海水涨落潮而变化。
为保证堰内节制闸干施工的条件，必须进行堰体防渗施工处理。
同时为确保施工期间，防渗体系的稳定，围堰外侧必须有较好的抗冲刷和消能能力。
由于施工围堰与建设方新建海堤大道相联，本围堰还要做好与新海堤“T”形接头的防渗处理。
围堰防渗墙建设方案
围堰防渗墙建设方案1. 背景围堰防渗墙是一种用于阻止水体渗透的工程结构，常用于水利工程、道路修建等项目。
本文档旨在提供一份围堰防渗墙的建设方案，以确保设计和施工的准确性和有效性。
2. 设计原则在制定围堰防渗墙建设方案时，应遵循以下设计原则：- 防渗效果优先: 确保围堰防渗墙能有效阻止水体渗透，从而达到预期的防洪、防渗效果。
防渗效果优先: 确保围堰防渗墙能有效阻止水体渗透，从而达到预期的防洪、防渗效果。
- 结构稳定: 设计和构造围堰防渗墙时，要保证其结构稳定，以防止土体塌方或土体渗透破坏。
结构稳定: 设计和构造围堰防渗墙时，要保证其结构稳定，以防止土体塌方或土体渗透破坏。
- 材料可靠: 选择具有良好抗渗性能和耐久性的材料，以保证围堰防渗墙的长期使用效果。
材料可靠: 选择具有良好抗渗性能和耐久性的材料，以保证围堰防渗墙的长期使用效果。
- 生态保护: 在围堰防渗墙建设过程中，要注重生态环境保护，减少对生态系统的负面影响。
生态保护: 在围堰防渗墙建设过程中，要注重生态环境保护，减少对生态系统的负面影响。
3. 建设步骤3.1 勘察设计阶段在勘察设计阶段，应进行以下工作：1. 确定围堰防渗墙的位置和长度。
2. 进行地质勘察，了解地下水位、土层、岩层情况等。
3. 根据勘察结果，制定围堰防渗墙的设计方案，并进行初步设计。
3.2 施工准备阶段在施工准备阶段，应进行以下工作：1. 准备所需的施工材料和设备。
2. 制定详细的施工计划和时间表。
3. 确定施工队伍和负责人员。
3.3 施工阶段在施工阶段，应进行以下工作：1. 进行土方开挖，确保围堰防渗墙的基底平整。
2. 按照设计方案将防渗材料（如土工膜、水泥浆等）逐层铺设。
3. 进行围堰防渗墙的压密和固结，确保其稳定性和抗渗性能。
4. 进行围堰防渗墙的表面处理，以增加其抗渗能力和美观性。
3.4 验收和监测阶段在围堰防渗墙建设完成后，应进行验收和监测工作，以确保其质量和效果。
围堰基础防渗施工方案
围堰基础防渗施工方案一、前言围堰是指为了遏制水流或提高水位而在江河、湖泊、水库或河道上设置的以淤泥或石块等为材料、以人工法或自然法建成的临时性或永久性水利工程。
而围堰基础施工中防渗是一个至关重要的步骤，防止水体通过围堰渗漏，降低围堰的安全性和稳定性。
本文将介绍围堰基础防渗施工方案，以确保围堰工程的质量和长期稳定。
二、围堰基础防渗施工方案概述围堰基础防渗施工主要包括以下几个步骤：1.基坑开挖：根据设计要求和地质条件，在围堰基础位置开挖基坑，清理表面杂物，保持基坑整洁。
2.基础处理：在基坑底部进行基础处理，包括填土夯实、铺设防渗材料等。
3.防渗层施工：根据设计要求，在基础处理完毕的基础上施工防渗层，确保围堰基础的防渗性能。
4.回填与夯实：在防渗层施工完成后，对围堰基础进行回填与夯实工作，增强基础稳定性。
下面将详细介绍每个施工步骤的具体措施和要求。
三、基坑开挖基坑开挖是围堰基础防渗施工的第一个步骤，关乎基础工程质量的基础。
具体施工要求包括：•清理基坑：保持基坑内干燥清洁，清除表面积水和杂物。
•挖土坡护坡：根据基坑设计深度施工挖土坡，设置合理的坡度和支撑结构。
•土方运输：采取合理的土方运输方案，保持基坑周边交通通畅。
四、基础处理基础处理是围堰基础防渗施工的重要环节，关系到围堰基础防渗层的牢固性和密封性。
施工要求如下：•填土夯实：根据设计要求，在基坑底部填充夯实符合标准的砂土或碎石。
•铺设防渗材料：在填土夯实完成后，铺设防渗材料，如高密度聚乙烯膜等，确保基础防渗效果。
五、防渗层施工防渗层施工是围堰基础防渗施工的重中之重，是保证围堰不渗水的核心环节。
下面是具体的施工措施：•涂刷胶结剂：在防渗材料铺设完成后，对其进行胶结剂涂刷，提高防渗效果。
•铺设防渗层：根据设计要求，铺设合适材质的防渗层，如柔性防渗材料、水泥混凝土等。
六、回填与夯实回填与夯实工作是围堰基础防渗施工的最后一道工序，其目的是增加基础的稳定性和承载能力。
高喷防渗墙(施工)方案
围堰高压摆喷防渗墙施工工艺方案一、工程概况本工程围堰高喷防渗墙全长1340米，采用三重管高压摆喷，共961孔（数量根据实际情况调整不超过5%），分两序施工，防渗墙孔深22.5m，孔距 1.5m，墙体厚度要求大于200mm，渗透系数K≤1.0×10-5cm/s。
二、高喷防渗墙试验结果小结2.1、试验地点、时间经指挥部、监理、设计、现场共同勘察后，高喷防渗工艺试验桩号定在围堰K1+040处，该块空地能真实反映围堰的基本地地质情况，地势与实际高喷防渗墙处地层相似，满足试验工艺的需要。
我部于2011年12月7日进场试验，7天内完成试验桩体，12月14日完成试验数据整理，报批本次试验结果。
2.2、试验过程采用三重管高压摆喷防渗墙，分两序施工，防渗墙孔深22.5m，孔距1.5m，喷管采用双喷嘴，喷嘴直径1.8～3.0mm。
墙体厚度要求大于200mm。
采用＂围井法＂试验，围井上部不封顶，下部不封底，围井成墙7天后在围井中间布置深度等于防渗墙的注水孔，并在围井外布置同样注水对比孔，具体布置图如下：2.3、检测方法按照试验方案布置高喷防渗墙围井，成墙7天后，委托监理及有资质检测单位开展注水试验，试验方法为：2.4、试验结果我方会同监理人按有关规程或规范和本技术条款规定，进行以上内容的质量检验和验收，各项实验结果均合格，渗透系数K≤1.0×10-5cm/s，符合设计要求。
2.5、小结通过本次试验，验证高喷防渗墙施工参数符合要求，可以开始高喷防渗墙施工，具体施工技术参数如下表：三、施工方法3.1、施工程序三重管高压摆喷施工程序如下：3.2、施工方法1、钻孔按设计要求放样布孔，孔位偏差必须小于5cm，采用XY-100型地质钻机成孔，孔径110mm。
将钻机移动到放样的孔位上，使钻头对准孔位中心，钻机就位后进行水平校正，使钻杆垂直对准孔位中心，成孔后的孔斜率必须小于1%（孔深大于30m时，必须小于0.5%）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
黑龙江省小莲花水电站工程一期围堰施工导流与水流控制施工组织设计
黑龙江省庆达水利水电工程有限公司
一、工程概况
1.1、工程概述
小莲花水电站主要永久建筑物为3级，次要永久建筑物为4级。
根据DL/T5397-2007《水电工程施工组织设计规范》规定，相应导流
建筑物级别为5级，其土石类围堰设计洪水标准为10～5年一遇。
小莲花水库上游7km处建有莲花电站，莲花水库为多年调节水库，其正常蓄水位为218.00m，根据1998年～2009年以来每年5月至9月水库运行资料分析，水库11年间6月份水库平均水位为213.58m，最高水位为217.19m，最低水位为211.52m。
小莲花电站工程采用土石围堰，的施工导流标准为5年一遇：按莲花水电站机组发电满发流量（Q＝1354 m3/s）加莲花坝址～小莲花坝址区间大汛5年重现期洪水（Q＝114 m3/s），流量为1468m3/s。
相应围堰水位
一期围堰填筑施工，上游横向围堰轴线长263m，堰顶高程164.50m，堰顶宽5m，最大堰高11.0m。
上游迎水面及下游背水面坡
比均为1：2.0。
下游横向围堰轴线长172.20m，堰顶高程160.00m，堰顶宽5m，最大堰高 6.5m。
上游迎水面及下游背水面坡比均为1：2.0。
上、下游横向围堰迎水面在与纵向围堰接头的部位采用1m厚块石护坡、护底。
纵向围堰轴线长233.74m，堰顶高程164.50～160.00m，堰顶宽
5m，最大堰高11.00m。
迎水面坡比为1：2.0，背水面坡比为1：2.0，迎水面采用1m厚块石护坡、护底。
1.2、施工导流方案
本工程施工导流方案,采取分二期导流施工。
一期导流施工围堰,完成右岸土坝,发电厂房，右岸8孔泄洪闸。
由左岸束窄河道泄流；1.3施工交通
坝址位于莲花乡下游3km附近，距林口县城约80km，距上游莲花电站约6.6km，距下游龙虎山电站约22km。
坝址右岸有县道X079从坝头通过，左岸有村级公路通过，坝址上游约5km有莲花大桥连接两岸交通，坝址下游约23km处有牡丹江大桥（S309省道）连接两岸交通。
林口距省城哈尔滨370公里，距牡丹江市120公里，距离鸡西市85公里，境内有牡佳、牡鸡两条铁路穿过。
因此，本工程对外交通较为
方便。
场内运输主要为施工材料，砼、工程弃料等，根据工程施工特点
和运输量、运输强度、运输设备、运输距离及施工道路规化布置场内施工道路，施工场内交通可充分利用现有皎通道路，规划修建、扩建及维护和施工道路与现有临时道路连通，新修建的临时路以泥结石路
面为主。
1.4、混凝土拌和站
混凝土拌和站由建设单位提供。
1.5、施工供电。
