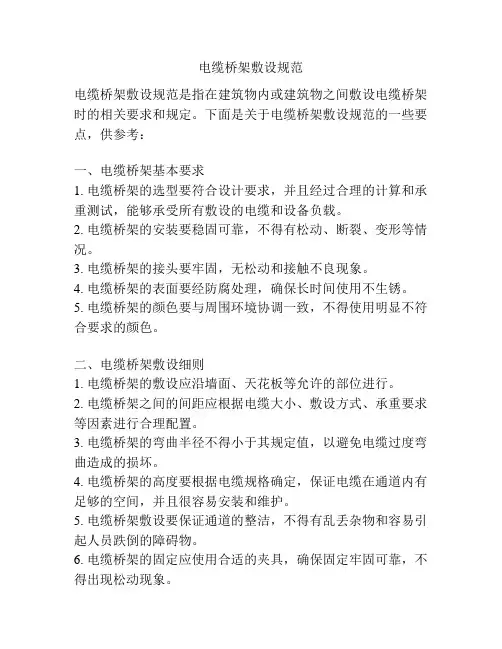

关于电缆敷设相关规程规范要点

1、电缆桥架水平敷设时距楼地面的高度不宜低于2.5m。

2、在电缆托盘上可无间距敷设电缆，电缆总截面面积和托盘内横断面积的比值，电力电缆不应大于40%，控制电缆不应大于50%。

3、下列不同电压、不同用途的电缆不宜敷设在同一层桥架上：

1）.1kV以上和1kV以下的电缆；

2）.向同一负荷供电的两路电源电缆；

3）.应急照明和其它照明的电缆；

4）.电力和电信电缆；

当受条件限制需安装在同一层桥架上时，应用隔板隔。

4、当两组或两组以上电缆桥架在同一高度平行或上下平行敷设时，各相邻电缆桥架间应预留足够的维护、检修空间。电缆桥架多层敷设时，其层间距离应符合下列规定：

1）.电力电缆桥架间不应小于0.3m；

2）.电力电缆与电信电缆桥架间不宜小于0.5m，当有屏蔽板时可减少到0.3m；

3）.控制电缆桥架间不应小于0.2m；

4）.电缆桥架上部距顶棚、楼板或梁等障碍物不宜小于0.2m。

5、电缆桥架直线段长度超过30m时宜设置伸缩节。

6、金属电缆桥架及其支吊架和引入或引出金属电缆导管应可靠接地，全长不应少于两处有防松动螺栓或防松动垫圈与接地保护体

7、作为接地干线的电缆桥架，其托盘之间的连接电阻应不大于0.00033Ω。

8、高压电缆应装标识牌，标示应清晰、准确，每隔 5m 间距设置。电缆排管进出口处，加挂电缆标识牌。标志牌上应标明线路编号。无编号时，应写明电缆型号、规格及起迄点、投运日期、施工单位等信息。并联使用的电缆应有顺序号。标志牌的字迹应清晰不易脱落，规格应统一，材质应能防腐，挂装应牢固。

电缆铺设施工方案

连云港市花果山景区生态停车场照明设施工程电缆敷设施工方案编制：许策审核：王永栋批准：卢小清

目录（1）施工组织方案（2）项目管理组织机构（3）施工技术人员组织及安装人员配备情况（4）施工的质量保证措施（5）施工工期及进度保证措施（6）施工安全保证措施（7）确保文明施工的技术组织措施（8）施工安装调试方案

（1）施工组织方案 (一)电缆施工前的技术准备工作 1．电缆施工图。与电缆安装施工有关的设计施工图包括：设计说明、电气系统图、施工平面图、施工断面图、电气互连接线图和电缆清册。（1）设计说明。从设计说明中，可以了解工程的输配电过程、输配电线路及敷设方式的概况，对看懂全阅电缆施工图具有指导性作用。（2）电气系统图。与电缆施工有关的电气系统图包括高压变配电系统图、低压配电系统图、动力配电系统图和照明配电系统图。在系统图上，一般都标注有电缆的末端位置；电缆型号、规格和敷设方式；电缆回路编号。（3）施工平面图。在施工平面图上，指明了电缆敷设的具体路径，包括室外电缆施工平面图和室内电缆施工平面图。施工中，应严格按设计施工图中规定的路线施工。（4）施工断面图。施工断面图也叫施工详图。常见的详图有：直埋地沟电缆敷设详图，地沟支架及电缆敷设详图，竖井内电气详图等。（5）电气互连接线图。电气互连接线图是反映电气设备（或部件、元件等）与电气设备（或部件、元件）之间的电线或电缆连接关系及接线的电气图纸。在互连接线图上，表述了设备之间联系电缆的型号、规格、敷设方式及回路编号，是电缆敷设（尤其适于控制电缆）的指导性图纸，其作用相当于电气系统图和电气接线图。（6）电缆清册。电缆清册也称电缆表，它以表格型式反映了建筑区内全部电力电缆和控制电缆；在清册中表明每根电缆的编号、型号、截面、起讫点及长度，用于与其它电缆施工图核对，指导电缆工程施工；同时，电缆清册也可作为施工图预算和施工及用料订购计划的参照或依据。 2．电气安装标准图集。电气安装标准图集是电气设备、部件、元器件及材料安装施工的标准做法图集。遵守国家颁布的有关电气安装图集和地方及设计单位自行编制的电气安装图集。 3．制定电缆工程的施工方案。在施工方案上，除阐述技术措施和质量要求外，还应阐述安全注意事项。电缆工程的施工技术措施主要包括：电缆敷设方法、电缆头的做法及对环境条件的要

电缆敷设现场施工方法

室外电缆敷设施工方案编制人：审核人：审批人：编制单位:天津市宝地建筑工程有限公司编制日期:年月日一.工程概述本工程为新建住宅小区工程，工程内容主要小区内强弱电及路灯电力电缆敷设工程。直埋埋深为距地面净距0.8米以上，过道路和硬化地面时均穿钢管保护，保护管伸出路面1.0米。埋深为距路面净距0.8米以上；与各种管道交叉和进入建筑物时均穿钢管保护。二.编制依据及原则 2.1．《招标文件》（JWZB-2008-64） 2.2．工程设计施工图纸。 2.3.现行国家、省、市工程建设有关文件 2.4.《建筑安全生产监督管理规定》 2.5.《建设工程施工现管理规定》 2.6.《施工现场临时用电安全技术规范》 2.7.《建筑电气工程施工质量验收规范》GB50303-2002 三.电缆敷设施工技术措施 1、施工准备 1.1设备及材料要求：所有材料规格型号及电压等级应符合设计要求，并有产品合格证。每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。各种金属型钢不应有明显锈蚀，管内无毛刺。所有紧固螺栓，均应采用镀锌件。

其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、橡皮包布、黑包布等均应符合要求。 1.2主要机具：电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。 1.3作业条件：土建工程应具备下列条件：预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。盖板及砂子运至沟旁。 2、操作工艺 2.1准备工作： a.施工前应对电缆进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损及漏油、渗油等现象。 b.电缆敷设前进行绝缘摇测或耐压试验。 c.1kV以下电缆，用1kV摇表摇测线间及对地的绝缘电阻应不低于10MΩ。 d.电缆测试完毕，油浸纸绝缘电缆应立即用焊料（铅锡合金）将电缆头封好。其它电缆应用橡皮包布密封后再用黑包布包好。 2.2放电缆机具的安装：采用机械放电缆时，应将机械选好适当位置安装，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。 2.3临时联络指挥系统的设备：线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音嗽叭指挥。高层建筑内电缆敷设，可用无线电对讲机做为定向联络，简易电话作为全线联络，手持扩音喇叭指挥（或采用多功能扩大机，它是指挥放电缆的专用设备）。 2.4冬季电缆敷设，温度达不到规范要求时，应将电缆提前加温。 2.5电缆的搬运及支架架设：电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松驰。

高压电缆敷设和电缆头制作标准化作业指导书.docx

精品文档镇江临港 220 千伏变电站工程电气安装工程高压电缆敷设和电缆头制作作业指导书镇江大照集团有限公司临港 220 千伏变电站工程 -变电站电气安装工程施工项目部二 0 一三年九月

批准：年月日审核：年月日编写：年月日

1．适用范围本作业指导书适用于镇江临港220kV 变电所高压电缆敷设和电缆头制作。 2．编制依据 2.1《电气装置安装工程电缆线路施工及验收规范》 GB 50168— 2006 2.2《电气装置安装工程电气设备交接试验标准》 GB50150— 2006 2.3《电气装置安装工程质量检验及评定规程》 DL/T5161.1～ 5161.17 —2002 2.4《国家电网公司输变电优质工程考核项目及评分标准库（2009 版）》 2.5国家电网公司输变电工程相关施工工艺示范手册 2.6《国家电网公司输变电工程施工危险源辩识和预控措施》 2.7《江苏省电力公司输变电工程安全文明施工标准 (09年 3月试行版 )》 2.8《国家电网公司十八项电网重大反事故措施（修订版）》国家电网生技〔 2012〕352 号 2.9国家电网公司电力安全工作规程（变电部分）国家电网安监[2009]664 号 2.10《电力建设安全健康环境评价标准》（国家电网工 [2004]488号） 2.11《国家建设部工程建设标准强制性条文 ( 电力工程部分 ) 》 (2006年版 ) 2.12《输变电工程建设标准强制性条文实施管理规程》国家电网科[2009]642 号 3．工程概况及工程量 3.1 工程概况镇江临港 220kV变电站地处江苏省句容市下蜀镇北部临港工业集中区，站址西侧紧邻疏港大道，南侧为沿江高等级公路。紧邻镇江电厂－下蜀220kV 线路。场地开阔，地形平坦，场地的东侧为一些待拆的民房及零星树木，场地的西侧不远处为一片杨树林，场地南侧为比较开阔的麦田。水系发育，交通便利。各电压等级进出线走廊较好。此方案位于临港工业集中开发区，处于负荷中心。

电缆敷设施工方案42990

室外强、弱电电缆敷设安装施工方案 1.工程概述 1.1．工程简述本工程为中国人民解放军92261部队雷达三旅一营室外附属工程内的一项主要工作内容，工程地点在陵水县，工程量属于小型工程，包括给旧电缆改线和敷设新电缆线两个工作内容。 1.2.工程特点及施工条件 1.本工程所在地场地目前已经投产使用，地下管线较多，和原施工的管线交叉和接口比较多。 2、生产与施工同时进行。 1.3.场地条件现场交通便利，水电可以从附近接入。 2.编制依据及原则 2.1．《招标文件》（JWZB-2008-64） 2.2．工程设计施工图纸。 2.3. 现行国家、省、市工程建设有关文件 2.4.《建筑安全生产监督管理规定》 2.5.《建设工程施工现管理规定》 2.6.《施工现场临时用电安全技术规范》 2.7.《建筑电气工程施工质量验收规范》GB50303-2002 3.施工部置

3.1 施工准备 3.1.1、技术准备 a、针对本工程特点，编制施工预算、工料分析、作业计划。 b、编制作业指导书、技术、安全、质量交底。 b、提出半成品加工及材料需用量计划，并按计划选定合格产品。 3.1.2 现场准备 a、组织技术及施工人员熟悉现场地形地貌及障碍物。选择好施工最佳路线。 b、水、电箱架设到位，搭建必要的保管房、工具房、办公室、职工宿舍等，作好现场排水工作。 c、设置周转料具等位置，设置合理、正确、搞好文明施工、创建安全文明工区。 3.2. 劳动力需用计划考虑本工程为超常施工及施工质量、工期进度、安全生产、施工方案等生产要素，本工程计划施工人员20人；其中电工6人，焊工2人，起重工1人，机操工1人，力工10人。 4 施工进度计划 5.电缆敷设施工技术措施 1、施工准备 1.1设备及材料要求： 1.1.1所有材料规格型号及电压等级应符合设计要求，并有产品合格证。 1.1.2每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。 1.1.3电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。 1.1.4各种金属型钢不应有明显锈蚀，管内无毛刺。所有紧固螺栓，均应采用镀锌件。 1.1.5其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、

电缆铺设施工方案

四、施工组织设计（1）施工组织方案（2）项目管理组织机构（3）施工技术人员组织及安装人员配备情况（4）施工的质量保证措施（5）施工工期及进度保证措施（6）施工安全保证措施（7）确保文明施工的技术组织措施（8）施工安装调试方案

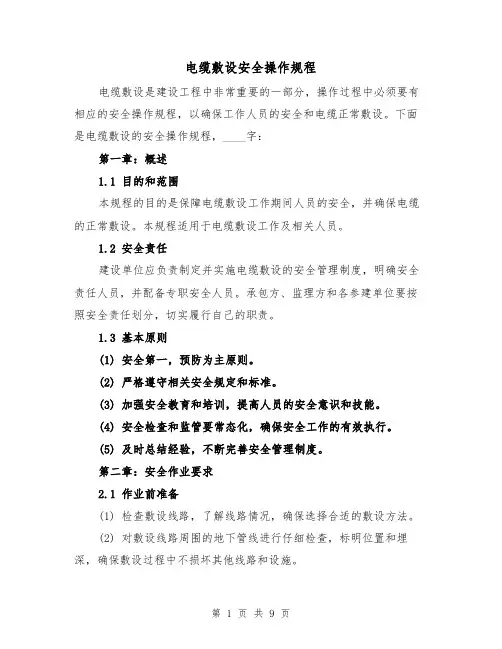

电缆敷设安全操作规程(正式)

编订：__________________ 单位：__________________ 时间：__________________ 电缆敷设安全操作规程 (正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑

文件编号：KG-AO-5571-66 电缆敷设安全操作规程(正式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 1、电缆在装卸车时应采用三脚架或吊车。严禁由车上直接猛力推落地面，以免电缆轴摔坏和损坏电缆。电缆装好车后，必须用结实的绳子将电缆固定牢固，双向垫上斜木以免行车中途急刹车或上下坡时滚动伤人。 2、电缆敷设时，应选择坚实平坦地面支撑电缆轴。使用的丝杆千斤顶支架，应转动灵活。电缆轴架起与放落时，必须保持端面垂直水平面，电缆卷筒轴线需平行于水平面。 3、电缆轴上保护板拆除后，要把带钉板子集中堆放，以免钉子扎脚。轴筒上的余钉要处理好，以免挂衣扎手伤人。 4、人力敷设电缆时的注意事项， (1)安排工作人数时，应使每人负担的重量不超过

35千克，一般每 3.5米设一人， (2)工作人员应带帆布手套，并站在电缆的同一侧， (3)转弯处工作人员必须站在弯曲的外侧，不准站在内侧，以防电缆拉紧时挤伤， (4)工作人员在墙洞、沟口、管口隔层敷设电缆时，距各口边最小间距应在 1米以上。 5、熔化绝缘胶时，不准采用猛烈急火。熔化绝缘胶之容器不准用锡焊制成的容器，而应用气焊或咬口容器。容器须有盖、有嘴..以免绝缘胶溢出烫伤。搅拌电缆胶不要使用木棒。 6、熔化绝缘胶时必须设专人看守。工作人员应带亚麻帆布手套及鞋盖。熔化的绝缘胶应避免手对手传递。放在地上时要注意放平。 7、灌电缆头在高空进行时，下面不要站人。不准行人进入操作区。操作场地应设围栏，并有专人监护。盛装熔化的绝缘胶的容器必须用牢固的绳子拴住，由上面工作人员慢慢地往上拉，不能东碰西撞，下面工作人员应离开足够远..以免烫伤。浇入绝缘胶时，应

电缆敷设施工方法

电缆敷设施工方法敷设电缆前先用1000V 摇表测量电缆绝缘电阻，电阻不得小1MΩ，详细检查电缆的外观有无扭曲，绝缘层有无破损等现象。用电缆架将电缆盘架起来，按施工图的规格，先放长距离的，集中的电缆；后放短距离的，分散的电缆。电缆的敷设过程中应顺直，不得有绞拧、护层断裂和表面严重划伤等缺陷，电缆弯曲时弯曲半径大于其直径的10 倍。弯曲电缆在每个支架上都在用电缆卡固定，水平段在电缆首、末两端、转角处用电缆卡固定，并排列整齐。电缆头制作必须封闭严密。绝缘带包扎应严密，均匀。三叉口包扎美观、一致。电缆头固定要牢固可靠，相序正确。电缆的起点、终点、楼层、隔层要挂电缆牌，注明电缆的回路、起点、终点及电缆的规格等。四、灯具、开关、插座安装灯具、开关、插座安装在土建装修完毕后进行。安装前先检查灯具、开关、插座的型号，规格是否与施工图一致，有无损坏，附件、配件是否齐全等。灯具安装位置要正确，相同房间的安装位置应统一。灯具安装要平正，成排灯具的中心偏差不得超过5mm 以内，吸顶式灯具要紧贴在天花板面。灯具安装要牢固可靠，吸顶灯要用胶塞及32mm 木螺钉固定，并不得少于两个固定点。暗开关、暗插座的安装位置要正确，暗盒在预埋时要与墙面相平，也不应埋得太深，最好控制在10mm 以内。成排并列安装的高低差不得大于0.5mm，同一室内的高低差不得大于5mm。暗开关安装高度按设计要求，装在门边的，则应距门框为150~200mm，板面端正，并紧贴墙面。开关在断相线，开断方向一致，按上为开，按下为断。插座安装高度按设计要求。暗插座的接线要正确，单相为：面对插座，右边为相线，左边为零线，上方为保护地线（二孔的右相左零）；三相为：面对插座左、下、右为相线，上为保护线，接线不得接错。暗开关、暗插座安装要平正牢固，其垂直度偏差不得大于0.5mm，二个固定螺栓均应上紧。灯具、开关、插座的安装完成后要擦试干净。五、配电箱安装暗埋配电箱要在土建粉刷完毕后进行，箱框平墙面。明装配电箱要在土建基本装修好后才能进行安装。安装前先检查配电箱的型号、规格是否与施工图一致，附件、配件是否齐全，操作部分动作是否灵活、准确。暗埋配电箱先暗装箱壳，内部电气元件先拆下保管。配电间的配箱安装高度应按设计要求，箱体安装必须牢固可靠、端正、平 047

电缆敷设施工方案(1)

电缆敷设施工方案 1、编制说明及依据 1.1编制说明为保证电缆线路安装工程的施工质量，使电缆敷设得以顺利进行，特编写此方案。此方案适用于10KV及以下塑料绝缘电力电缆、控制电缆线路的敷设施工。 1.2、编制依据 1.2.1承包合同或协议。 1.2.2施工图及其它设计文件：《电气装置安装工程电缆线路施工及验收规范》GB50169－92 《电气装置安装工程电气设备交接试验标准》GBS（）15－gi。《建筑电气安装工程质量检验评定标准》GBJ30－88。公司《质量保证手册）、《质量体系程序》及其支撑性文件。 2、工程概况工程名称：范围：地点：规模：特点：主要技术要求：工期要求：主要实物工作量一览表 3、施工程序和施工方法

3.1施工程序 3.2施工方法和质量要求 3.2.1电缆出库：电缆出库应根据施工图认真核对需出库电缆的规格、型号、数量是否符合设计要求，且应标示清楚。电缆盘外观完整无损，合格证等产品文件齐全。对由多根电缆缠绕在同一个盘上的电缆盘，应记录其内外层电缆的长度和缠绕次序，以利于合理安排敷设。电缆出库运输过程中，采用机械吊装和运输，严禁将电缆盘直接由车上推下，同时电缆盘不应平放运输和贮存。短距离的运输可采用滚动电缆盘的方法。但必须顺着电缆盘上的箭头指示或缠紧方向滚动。电缆出库后应集中分类存放，尽可能存放在开始敷设电缆处的附近。盘间留有通道，存放处不得积水。 3.2.2 电缆敷设前建筑工程应具备的条件：电缆沟、隧道、竖井、人孔等处的地坪及抹面工作结束。电缆夹层、电缆沟、桥架内的施工临时设施模板、建筑废料已清理干净。施工用道路畅通盖板齐全，电缆沟排水畅通，电缆夹层门窗安装完毕。 3.2.3电缆敷设前电气专业应具备的条件： a、电缆的起点及终点设备已安装完毕，位号标识准确清楚。 b、电缆敷设表编制完毕，表册中应标明每根电缆使用的电缆盘号，敷设的先后次序， c、敷设次序应是先远距离，后近距离。根据设计和电缆的实际情况，合理安排，避免浪费和接头。 d、技术交底和安全技术交底已做完，并存记录卡。 e、当电缆沿桥架敷设时，若没有人行通道应事先沿全长搭设脚手架，绑扎牢固。

电缆工程施工安全操作规程(正式版)

电缆工程施工安全操作规程（完整正式规范）编制人：___________________ 审核人：___________________ 日期：___________________

电缆工程施工安全操作规程 1、工程开工前, 对地下管线和周围构筑物、建筑物进行认真、充分、足够的调查了解。要在施工现场对地下管线的径路、技术要求等进行认真、充分的实地调查, 掌握地下管线的整个状况。 2、与地下管线和周围构筑物、建筑物维修单位进行密切联系, 请他们对地下管线和周围构筑物、建筑物的技术要求、维护状况、地下管线的径路等做详细的介绍, 并向对方介绍本项目工程的详细情况及施工要求。对于在工程施工中, 可能对地下管线和周围构筑物、建筑物造成损坏的地方与对方进行充分的研究, 充分采纳对方对其进行保护的意见和要求。 3 、开挖作业应有可靠的防护和抢修措施,在有地下管线的地方挖沟、坑时应了解地下设施的用途、埋设位置作好防护后方允许施工。如遇突发意外、设备被损伤情况,现场施工负责人必须及时上报项目部并通知设备管理单位,同时采取应急措施组织抢修。应急包是现场进行第一时间紧急处理的工具与基本物资, 由电缆工程现场带工人员负责, 并且应急包应每天带往施工现场。应急包内工具材料不允许挪用其他非紧急用途。应急包内应至少包含以下工具材料：剥线钳、电工刀、裁纸刀、电缆跳线、电气胶带、热缩套管、钢锯、标准电工工具。应急包原则上应

保证每个作业点一个, 用于现场第一时间处理, 以现场减小影响为第一目标。 4 、禁止污染道碴, 每次上班应准备够防护用编织带。编织带应有足够的宽度, 不够宽时两块塔起来使用。编织带使用必须压好边角。在路基薄弱地段（如土太松、路肩太窄等）应放电缆时再挖, 尽快回填。 5、挖沟作业人员保持3-5米以上的间距, 所用工具木柄与铁器结合应牢固, 防止甩脱伤人。挖沟、坑的弃土应距沟、坑边0.4m以外, 堆土高度不高于1.5m；坑底面积小于1.5m2时, 坑内不得有两人及以上人员同时作业, 沟、坑深大于1 m时, 不得一人单独作业, 挖坑深度大于1.5m时坑内人员应带安全帽。 6 、当挖沟、坑影响行人妨碍交通或站内作业时, 应在施工地点3-5m处加设防护, 并应当天回填夯实。如需过夜时, 应采取防止人员坠落的安全措施。在有倒塌危险的房屋、围墙附近开挖时应对其临时加固。 7、不得破坏路基设施, 当不得已破坏水沟、边坡、路肩等线路设施, 在电缆敷设后应立分段及时恢复。回填电缆沟应及时将挖出的土石全部回填并踩实或夯实, 表面应隆起, 不留积水坑, 下雨季节要安排专人巡视已挖过沟的地段, 暴雨时应24小时值班。 8 、雨季施工时要严格控制开挖沟、坑数量, 做好排水、防洪措施, 开挖后应及时敷设电缆, 并分层夯实回填, 原则上不允许敞口过夜, 敞口期间必须采取措施并加强巡回检查, 发现问题立即处理, 以确保路基稳定和行车、施工安全。 9 、人工架设光、电缆盘时应符合下列规定： 1）起重架起架较高或在斜坡上架起重架时,应设起重架临时拉线;

电缆敷设工程施工方案【最新】

电缆敷设工程施工方案 (一)电缆施工前的技术准备工作 1.电缆施工图。与电缆安装施工有关的设计施工图包括:设计说明、电气系统图、施工平面图、施工断面图、电气互连接线图和电缆清册。 (1)设计说明。从设计说明中，可以了解工程的输配电过程、输配电线路及敷设方式的概况，对看懂全阅电缆施工图具有指导性作用。 (2)电气系统图。与电缆施工有关的电气系统图包括高压变配电系统图、低压配电系统图、动力配电系统图和照明配电系统图。在系统图上，一般都标注有电缆的末端位置;电缆型号、规格和敷设方式;电缆回路编号。 (3)施工平面图。在施工平面图上，指明了电缆敷设的具体路径，包括室外电缆施工平面图和室内电缆施工平面图。施工中，应严格按设计施工图中规定的路线施工。 (4)施工断面图。施工断面图也叫施工详图。常见的详图有:直埋地沟电缆敷设详图，地沟支架及电缆敷设详图，竖井内电气详图等。

(5)电气互连接线图。电气互连接线图是反映电气设备(或部件、元件等)与电气设备(或部件、元件)之间的电线或电缆连接关系及接线的电气图纸。在互连接线图上，表述了设备之间联系电缆的型号、规格、敷设方式及回路编号，是电缆敷设(尤其适于控制电缆)的指导性图纸，其作用相当于电气系统图和电气接线图。 (6)电缆清册。电缆清册也称电缆表，它以表格型式反映了建筑区内全部电力电缆和控制电缆;在清册中表明每根电缆的编号、型号、截面、起讫点及长度，用于与其它电缆施工图核对，指导电缆工程施工;同时，电缆清册也可作为施工图预算和施工及用料订购计划的参照或依据。 2.电气安装标准图集。电气安装标准图集是电气设备、部件、元器件及材料安装施工的标准做法图集。遵守国家颁布的有关电气安装图集和地方及设计单位自行编制的电气安装图集。 3.制定电缆工程的施工方案。在施工方案上，除阐述技术措施和质量要求外，还应阐述安全注意事项。电缆工程的施工技术措施主要包括:电缆敷设方法、电缆头的做法及对环境条件的要求。

电缆敷设作业指导书(新版本)

全站电缆敷设及二次接线作业指导书批准：日期：年月日审核：日期：年月日日期：年月日编写：日期：年月日中国能源建设集团江苏省电力建设第三工程公司霞浦延亭风电场工程土建施工及设备安装调试工程项目部年月日

目录一、适用范围 (1) 二、编制依据 (1) 三、作业流程: (1) 四、工艺流程说明及主要质量控制要点 (3) 五、危险点辨识及预控措施： (6) 六、工艺质量要求： (8) 七、质量通病防治措施： (9) 八、强制性条文： (10)

一、适用范围本作业指导书适用于霞浦延亭风电场工程土建施工及设备安装调试工程。二、编制依据三、作业流程: 电缆敷设作业流程图

电缆二次接线施工流程图

四、工艺流程说明及主要质量控制要点 4.1作业准备 4.1.1、人员配备 4.1.2、材料准备 4.1.3、主要工器具及仪器准备 4.2电缆辅助设施 4.2.1电缆埋管在施工前应净管，除去管内铁屑和毛刺，管口应胀成喇叭形，并涂防锈漆，以防锈蚀和便于施工。电缆埋管材料采用热镀锌钢管，管子的弯曲半径不小于公称直径的10倍，每根管路弯头不宜超过3个，直角弯头不宜超过2个，埋管深度不宜小于0.5米。 4.2.2固定电缆支架、层架用的扁钢，应全部不间断地焊牢，并与主接地网相连；所有固定电缆支架，层架用的扁钢及其钢构埋件均需热镀锌处理。电缆沟中，两个沟架的水平距离不超过 0.8米。 4.3电缆布置设计 4.3.1电缆排列应符合下列要求：电力电缆和控制电缆不应配置在同一层支架上。

4.3.2电力电缆敷设在同一通道中位于同侧的多层支架上时，由下至上为高压电力电缆、低压电力电缆、直流电缆、照明电缆、控制电缆、通讯电缆。动力电缆相互间保持一倍电缆外径的空隙，控制电缆可以紧靠敷设或多层叠置，但严禁将1kV以上的动力电缆与控制电缆同时配置在同一层支架上。 4.3.3编制电缆敷设顺序表，作为电缆敷设和布置的依据。电缆敷设顺序表应包含：电缆的敷设顺序号、电缆的设计编号，电缆敷设的起点、终点，电缆的型号规格，电缆的长度。编制电缆敷设顺序表的要求： 4.3.4应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少换盘次数。 4.3.5应使得电缆敷设时排列整齐，走向合理，不宜交叉。 4.3.6在确保走向合理的前提下，同一层面应尽可能考虑连续施放同一种型号、规格或外径接近的电缆。 4.4电缆的敷设 4.4.1按照电缆敷设顺序表或排列布置图逐根施放电缆。电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。电缆上不得有压扁、绞拧、护层折裂等机械损伤。电缆敷设时应排列整齐，不宜交叉，及时加以固定，并装设标志牌。标志牌的装设应符合下列要求 4.4.2在电缆终端头、隧道及竖井的上端等地方，电缆上应装设标志牌。 4.4.3标志牌上应注明电缆电缆编号、电缆型号、规格及起讫地点。标志牌应使用微机打印，字迹清晰不易脱落，挂装应牢固，并与电缆一一对应。 4.4.4电缆线路路径上有可能使电缆受到机械性损伤、化学作用、地下电流、振动、热影响、腐植物质、虫鼠等危害的地段，应采取保护措施。 4.4.5电缆的最小弯曲半径应符合表的要求：电缆最小弯曲半径注 D为电缆外径 4.4.6所有电缆敷设时，电缆沟转弯、电缆层井口处的电缆弯曲弧度一致、过渡自然，敷设时人员应站在拐弯口外侧。所有直线电缆沟的电缆必须拉直，不允许直线沟内支架上有电缆弯曲或下垂现象。 4.4.7电缆敷设完毕后，应及时清除杂物，盖好盖板。必要时，尚应将盖板缝隙密封。 4.4.8光缆敷设应在电力电缆、控制电缆敷设结束后进行。对于非金属加强型进所光缆，应按照有关规定全线穿设PVC保护管，对于厂家提供的尾纤光缆，应穿设PVC软管，有条件时

电缆敷设安装施工方案与技术措施

电缆敷设安装施工方案与技术措施 1施工流程施工准备→电缆桥架敷设→电缆敷设→绝缘测试→标志牌 2技术措施 1）施工前应对电缆进行详细检查，规格、型号、截面、电压等级均须符合要求，外观无扭曲、坏损等现象。 2）电缆敷设前进行绝缘测定。如工程采用1kV以下电缆，用1kV 摇表摇测线间及对地的绝缘电阻不低于10MΩ。摇测完毕，应将芯线对地放电。 3）电缆测试完毕，电缆端部应用橡皮包布密封后再用胶布包好。 4）电缆敷设机具的配备：采用机械放电缆时，应将机械安装在适当位置，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。 5）临时联络指挥系统的设置 a.线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音喇叭指挥。 b.高层建筑内电缆敷设，可用无线电对讲机作为定向联络，简易电话作为全线联络，手持扩音喇叭指挥（或采用多功能扩大机，它是指挥放电缆的专用设备）。 6）在桥架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，以防电缆交叉和混乱。 7）电缆的搬运及支架架设 a.电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚动，以免电缆松驰。 b.电缆支架的架设地点的选择，以敷设方便为原则，一般应在电缆起止点附近为宜。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。 3主要施工方法 1）电缆敷设

a.水平敷设敷设方法可用人力或机械牵引。电缆沿桥架或线槽敷设时，应单层敷设，排列整齐，不得有交叉。拐弯处应以最大截面电缆允许弯曲半径为准。电缆严禁绞拧、护层断裂和表面严重划伤。不同等级电压的电缆应分层敷设，截面积大的电缆放在下层，电缆跨越建筑物变形缝处，应留有伸缩余量。电缆转弯和分支应有序叠放，排列整齐。 b.垂直敷设垂直敷设，有条件时最好自上而下敷设。土建拆吊车前，将电缆吊至楼层顶部。敷设时，同截面电缆应先敷设底层，后敷设高层，应特别注意，在电缆轴附近和部分楼层应采取防滑措施。自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。高层、大截面电缆宜用机械牵引敷设。沿桥架或线槽敷设时，每层至少加装两道卡固支架。敷设时，应放一根立即卡固一根。电缆穿过楼板时，应装套管，敷设完后应将套管与楼板之间缝隙用防火材料堵死。 2）挂标志牌 a.标志牌规格应一致，并有防腐功能，挂装应牢固。 b.标志牌上应注明回路编号、电缆编号、规格、型号及电压等级和敷设日期。 c.沿桥架敷设电缆在其两端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌，每2米挂一标志牌，施工完毕做好成品保护。感谢您的支持与配合，我们会努力把内容做得更好！

电缆敷设施工方案43017

110kV变电站工程电缆及管道光缆敷设安装施工方案编写：审核：批准： ********* 2013年2月25日

目录一、编制依据 (2) 二、工程概况 (3) 三、组织技术措施 (4) 四、施工方案 (7) 五、质量保证体系及技术组织措施 (16) 六、安全保证体系及技术组织措施 (23) 七、环境保护的措施 (33)

一、编制依据 1.1设计总说明、技术要求及施工图纸。 1.2施工组织设计 1.3《电气装置安装工程质量检验及评定规程》DL/T5161.1-5161.17-2002 1.4《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB 50148-2010 1.5《电气装置安装工程母线装置施工及验收规范》GB 50149-2010 1.6《电气装置安装工程高压电器施工及验收规范》GB 50147-2010 1.7《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB 50171-92 1.8《电气装置安装工程接地装置施工及验收规范》GB 50169-2006 1.9《电气装置安装工程蓄电池施工及验收规范》GB 50172-92 2.0《电气装置安装工程电气设备交接试验标准》GB50150-2006 2.1《火灾自动报警系统施工及验收规范》GB50166-2007 2.2《建筑电气工程施工质量验收规范》GB50303-2002 2.3《电缆外护层》GB2952

2.4《电线电缆识别标志方法》GB6995 2.5《电力电缆铜芯铝导线芯》GB3957 2.6《电工圆铜线》GB3953-83 2.7《电工圆铝线》GB3955-83 2.8《电线电缆电性能试验方法》GB3048 2.9《电缆附件试验方法》GB5589 3.0《电线电缆交货盘》GB4005 3.1《交流110kV电缆及附件订货技术规范》DL509-93 3.2《高压电缆选用导则》DL401-91 二、工程概况及特点： 1.1工程简述：工程名称：***110kV变电站工程建设单位：***有限公司设计单位：***有限公司监理单位：***有限公司施工单位：***有限责任公司建设地点：*** 1.2工程规模： 1、新建LNG 110KV专用变电站2回110KV进线，其中1回电缆进线

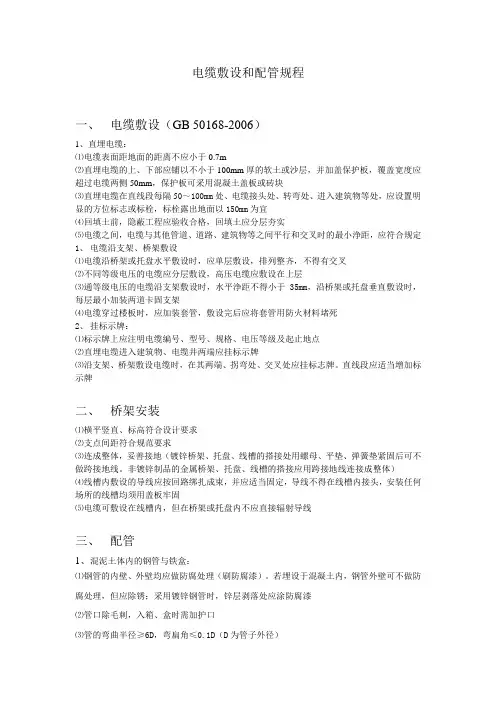

电缆敷设、接线、校线作业指导书介绍

1 目的和适用范围 1.1 本作业指导书的目的是保证安全生产，保障作业人员的健康，保证工程质量。 1.2 本作业指导书适用于施工作业时进行电缆铺设、接线和校线安装工作。 2 引用标准 2.1国家标准（GB50168-2006） 2.2船舶电缆敷设工艺 2.3行业标准 3 术语和定义 3.1绝缘电阻：所谓绝缘电阻就是指加于试品上的直流电压与流过试品的泄漏电流之比。 4 工作内容 4.1施工条件 4.1.1 设计施工图纸和有关技术文件已齐全； 4.1.2 施工图纸已经过会审; 4.1.3 施工现场已具备电仪安装的施工条件。 4.2施工准备 4.2.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证 4.2.2 每条电缆外皮上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆外皮应完好无损。 4.2.3 电缆外观完好无损，铠装无锈蚀、无机械损伤，光明显皱折和扭曲现象。电缆外皮及绝缘层无老化及裂纹。 4.2.4 电缆桥架、电缆托盘、电缆支架及电线过管、保护管安装完毕，并检验合格。 4.3电缆敷设 4.3.1 电缆敷设前进行绝缘测试。 4.3.1.1 1kV以下电缆，用1kV摇表摇测线间及对地的绝缘电阻应不低于10MΩ，600v电缆以下用500v摇表，250v电缆以下电缆用250v摇表（主要为仪表电缆）。

4.3.1.2 3～10kV电缆敷设前用2.5kV摇表测量绝缘电阻是否合格。 4.3.1.3 电缆测试完毕，电缆应用橡皮包布密封后再用黑色包布包好或热缩密封套密封。 4.3.2 电缆的搬运及支架架设 4.3.2.1 电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松弛支架焊接连接时应牢固，不应有显著变形。 4.3.2.2 电缆长距离搬运，应用运输车，运送时不能伤坏电缆轴内电缆。 4.3.2.3 电缆支架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为直。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。 4.3.3 沿桥架或托盘敷设电缆、宜在管道及空调工程基本施工完毕后进行，防止其它专业施工时损伤电缆。 4.3.4 线路应按最短途径集中敷设、横平竖直、整齐美观，不宜交叉。 4.3.5 线路的终端接线处以及经过设备，应留有适当的余度。 4.3.6 水平敷设 4.3.6.1 敷设方法可用人力或机械牵引 4.3.6.2 电缆沿桥架或托盘敷设时，应排列整齐，不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。 4.3.7 垂直敷设 4.3.7.1 垂直敷设，有条件的最好自上而下敷设。将电缆吊至顶层。敷设时，同截面电缆应先敷设低层，后敷设高层，要特别注意，在电缆轴附近和甲板层应采取防滑措施。 4.3.7.2 自下而上敷设时，低层小截面电缆可用人力牵引敷设。高层、大截面电缆宜用机械牵引敷设。 4.3.7.3 电缆穿过甲板层时，应装套管，套管离地面高度不小于10cm，敷设完后应将套管用防火材料封堵严密。 4.3.8 挂标志牌 4.3.8.1 标志牌规格应一致，并有防腐性能，挂装应牢固。 4.3.8.2 标志牌上应注明电缆编号。 4.3.8.3 电缆进出设备，两端应挂标志牌。 4.3.8.4 沿桥架敷设电缆在其两端应挂标志牌。

电缆敷设施工方案

室外电缆敷设人：人：人：编制单位 : 天津市宝地建筑工程有限公司编制日期 : . 工程概述本工程为新建住宅小区工程，工程内容主要小区内强弱电及路灯电力电缆敷设工程。直埋埋深为距地面净距 0.8 米以上，过道路和硬化地面时均穿钢管保护，保护管伸出路面 1.0 米。埋深为距路面净距 0.8 米以上；与各种管道交叉和进入建筑物时均穿钢管保护。二. 编制依据及原则 2.1 .《招标文件》(JWZB-2008-64) 2.2 ．工程设计施工图纸。建筑电气工程施工质量验收规范》 GB50303-2002 三 . 电缆敷设施工技术措施 1 、施工准备 1.1 设备及材料要求：所有材料规格型号及电压等级应符合设计要求，并有产品合格证。每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。各种金属型钢不应有明显锈蚀，管内无毛刺。所有紧固螺栓，均应采用镀锌件。其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、橡皮包布、黑包布等均应方案 2.3. 现行国家、省、市工程建设有关文件 2.4. 建筑安全生产监督管理规定》 2.5. 建设工程施工现管理规定》 2.6. 施工现场临时用电安全技术规范》 2.7.

符合要求。 1.2主要机具：电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。 1.3作业条件：土建工程应具备下列条件：预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。盖板及砂子运至沟旁。 2、操作工艺 2.1准备工作： a.施工前应对电缆进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损及漏油、渗油等现象。 b.电缆敷设前进行绝缘摇测或耐压试验。 c.lkV以下电缆，用1kV摇表摇测线间及对地的绝缘电阻应不低于10MQ。 d.电缆测试完毕，油浸纸绝缘电缆应立即用焊料（铅锡合金）将电缆头封好。其它电缆应用橡皮包布密封后再用黑包布包好。 2.2放电缆机具的安装：采用机械放电缆时，应将机械选好适当位置安装，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。 2.3临时联络指挥系统的设备：线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音嗽叭指挥。高层建筑内电缆敷设，可用无线电对讲机做为定向联络，简易电话作为全线联络，手持扩音喇叭指挥（或采用多功能扩大机，它是指挥放电缆的专用设备）。 2.4 冬季电缆敷设，温度达不到规范要求时，应将电缆提前加温。 2.5电缆的搬运及支架架设：电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松驰。电缆支架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为宜。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。 3. 直埋电缆敷设：

电线、电缆敷设施工方案

电线、电缆线路敷设 (1)导线连接应符合下列要求。 1)导线在箱、盒内的连接宜采用压接法，可使用接线端子及铜（铝）套管、线夹等连接，铜芯导线也可采用缠绕后搪锡的方法连接；单股铝芯线宜采用绝缘螺旋接线钮连接，禁止使用熔焊连接。 2)导线的电器具端子间的连接。 a.单股铜（铝）芯及导线截面为2.5mm2及以下的多股铜芯导线可直接连接，但多股铜芯导线的线芯应先拧紧、搪锡后再连接。 b.多股铝芯导线及导线截面超过2.5mm2的多股铜芯导线应压接端子后再与电气器具的端子连接（设备自带插接式的端子除外）。 3)铜、铝导线相连接应有可靠的过渡措施，可使用铜铝过渡端子、铜铝过渡套管、铜铝过渡线夹等连接，铜、铝端子相连接时应将铜接线端子做搪锡处理。 4)使用压接法连接导线时，接线端子铜（铝）套管、压模的规格应与线芯截面相符合。 5)铜芯导线及铜接线端子搪锡时不应使用酸性焊剂。 (2)线路中绝缘导体或裸导体的颜色标记： 1)交流三相线路： L1相为黄色；L2相为绿色；L3相为红色；中性线为淡蓝色；保护地线（PE线）为黄绿相间颜色。 2)直流线路：正极（+）为棕色；负极（-）为蓝色；接地中线为淡蓝色。 3)绿黄双色线只用于标记保护接地不能用于其它目的。淡蓝色只用于中性线

或中间线。 4)颜色标志可用规定的颜色或用绝缘导体的绝缘颜色标记在导体的全部长度上，也可标记在所选择的易识别的位置上（如端部或或接触到的部位）。 (3)敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。 (4)在带电区域内敷设电缆，应有可靠的安全措施。 (5)电力电缆在终端头与接头附近宜留有备用长度。 (6)电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面磨擦拖拉。电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。 (7)电力电缆接头的布置应符合下列要求： 1)并列敷设的电缆，其接头的位置宜相互错开。 2)电缆明敷时的接头，应用托板托置固定。电缆最小弯曲半径表DQ5-2

电缆敷设施工方案

赤峰市松山区安庆镇马架子村20MW 太阳能发电项目电缆敷设施工方案编制：审核：批准：目录一、编写依据 (1) 二、工程概况 (1) 三、施工工艺 (1) 四、施工要求 (1)

五、施工组织安排 (2) 六、施工方法 (3) 七、质量控制 (7) 八、强制性条文 (8) 九、安全及文明施工.................................... 8-10 一、编写依据 1《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006） 2《电力建设火电工程施工工艺实施细则》（DJ-GY-19） 3《电力建设安全工作规程》（DL5009.1-2002） 4《电气装置安装工程质量检验及评定规程》（DL/T5161.1～5161.17-2002）5中电投新疆鄯善一期20MWp光伏并网电站项目工程施工图纸二、工程概况本电缆敷设施工项目属于内蒙古赤峰20WM光伏发电项目。电缆敷设时，为了防止电缆承受过大的拉力和过度的弯曲，避免机械损伤，便于排列整齐，电缆敷设基本采用直埋方式与其它固定方式相结合。三、施工工艺 1、施工工艺流程图施工准备→测量放样→挖沟→清理铺沙土→电缆敷设→电缆保护管敷设→铺沙土→盖砖→回填→标识。四、施工要求（一）线缆敷设

1、光伏组件组串之间及组串至汇流箱电缆，沿组件支架用尼龙带绑扎敷设，跨组件前后行及检修通道需穿管埋地。 2、汇流箱至逆变器电缆采用交联聚乙烯铠装电缆，直埋敷设；穿越道路时需套镀锌钢管直埋。 3、逆变器交流侧至升压变低压进线电缆采用交联聚乙烯电缆，沿电缆沟敷设。 4、升压变出线采用交联聚乙烯铠装电缆沿电缆通道直埋敷设。 5、高低压配电室、二次设备室敷设内均采用电缆沟形式敷设，电缆沟内主、层架需要用镀锌角钢支架制作。 (二）直埋电缆敷设要求 1、电缆直埋敷设应按照电缆敷设规范进行。 2、直埋敷设电缆的接头配置，应符合下列规定；（1）接头与邻近电缆的净距，不得小于0.25m；（2）并列电缆的接头位置宜相互错开，且不小于0.5m的净距；（3）斜坡地形出的接头安置，应呈水平状；（4）对重要回路的电缆接头，宜在其两侧约1000m开始的局部段，按留有备用量方式敷设电缆。 3、直埋敷设的电缆与道路交叉时，应穿于保护管，且保护范围超出路基两边及排水沟边0.5m以上。五、施工组织安排
