奇瑞艾瑞泽7维修手册车身及附件部分
汽车原厂维修手册
汽车原厂维修手册汽车原厂维修手册全套500G 汽车维修资料详细目录以下是资料详细目录全车系维修手册本田飞度原厂维修手册2009 本田思域原厂维修手册2009 本田新雅阁原厂维修手册2008 本田CR-V电子版维修手册单项资料版2007本田CR-V原厂维修手册2004 本田CR-V文档版维修手册本田CR-V(05款)用户手册本田款新CR-V原厂维修手册2007 本田本田CR-V原厂维修手册2001 本田奥德赛维修手册2002 本田奥德赛 ODYSEEY维修手册2006 本田本田飞度原厂维修手册2004年本田飞度原厂维修手册2009 本田飞度原厂维修手册2006 本田飞度原厂维修手册2008 本田时韵原厂维修手册2002 本田时韵原厂维修手册2004 本田思迪原厂维修手册2006 本田思迪原厂维修手册本田思域原厂维修手册2006 本田civic电子版维修手册本田CIVIC混合动力版原厂维修手册本田civic原厂维修手册(92-04款) 本田本田雅阁原厂维修手册98 本田2.3原厂维修手册本田2.0 2.4 3.0原厂维修手册2003款本田雅阁原厂维修手册2006 本田雅阁 2.0 R20A3发动机维修手册本田CD7_CD9英文维修手册新款广州雅阁维修手册本田讴歌原厂维修手册2007 本田讴歌 TL 中文原厂维修手册2009丰田威姿原厂维修手册2007 丰田雅力士原厂维修手册2008 丰田RAV4 英文原厂维修手册2006 丰田RAV4培训教材2009丰田大霸王小客车结构图解与维修规范丰田大霸王发动机彩色电路图丰田大霸王汽车故障码检修流程丰田新款大霸王培训丰田大霸王原厂维修手册2000款丰田1RZ 2RZ-E原厂维修手册丰田大霸王2AZ-FE发动机原厂维修手册丰田新大霸王原厂维修手册丰田汉兰达原厂维修手册2007 丰田汉兰达新车培训2007丰田台湾花冠原厂维修手册2001 丰田花冠AE111,EE111,SEP原厂维修手册1998丰田花冠原厂维修手册(04年英文)丰田花冠原厂维修资料扫描版丰田花冠轿车原厂维修手册丰田柯罗那发动机电路图2007 丰田1ZZ-FE.3ZZ-FE发动机(花冠)维修手册丰田威驰花冠特锐检修专辑丰田花冠NZE12.ZZE12原厂维修手册丰田新皇冠维修手册2006丰田新皇冠Crown新车型培训2010 进口丰田皇冠汽车结构图解与维修规范一汽丰田皇冠培训丰田新皇冠原厂维修手册2006 凌志LS400皇冠CROWN3.0轿车电脑控制系统结构与维修丰田新皇冠维修手册丰田卡罗拉维修手册(04年英文) 丰田新卡罗拉培训资料丰田卡罗拉原厂维修手册2007 丰田凯美瑞轿车原厂维修手册2006 丰田凯美瑞原厂维修手册混合动力2010年丰田佳美ACV30L-AEPNKW原厂维修手册丰田佳美轿车结构图解与维修规范丰田佳美原厂维修手册ACV3.MCV30 2001年丰田佳美.大霸王维修手册丰田佳美2.4原厂维修手册丰田凯美瑞原厂维修手册2006 丰田凯美瑞特性丰田凯美瑞维修手册丰田新款佳美维修手册丰田四川考斯特客车丰田酷路泽原厂维修手册丰田陆地巡洋舰检修专辑2005 丰田新霸道PRADO新车型培训2010丰田陆地巡洋舰 1FZ-FE .3RZ-F.3RZ-FE杌械,电器维修手册6654321丰田陆地巡洋舰检修专辑丰田陆地巡洋舰结构图解与维修规范丰田沙漠王子原厂维修手册丰田陆地巡洋舰原厂维修手册4500 丰田霸道4000和陆地巡洋舰4700汽车原厂维修手册丰田陆地巡洋舰3400原厂维修手册丰田陆地巡洋舰4500原厂维修手册丰田丰田普瑞斯原厂维修手册2003-04 丰田普锐斯新车型培训2010 丰田普瑞斯原厂维修手册2006 丰田普锐斯丰田混合动力丰田新锐志原厂维修手册2009 丰田REIZ新车特征 05年丰田锐志原厂维修手册2005 丰田特锐原厂维修手册丰田威驰培训丰田威驰原厂维修手册丰田威姿原厂维修手册丰田Avalon丰田亚洲龙原厂维修手册雷克萨斯1991 ES 250 原厂维修手册雷克萨斯1993 ES 300 原厂维修手册雷克萨斯1993 ES 300 原厂维修手册雷克萨斯1997 ES 300 原厂维修手册雷克萨斯2001 ES 300 原厂维修手册英文雷克萨斯2005 ES 330 原厂维修手册英文雷克萨斯2005 ES330原厂维修手册雷克萨斯ES350原厂维修手册英文07 雷克萨斯GS430.GS300原厂维修手册丰田凌志GS430-300培训资料雷克萨斯IS250原厂维修手册雷克萨斯is300 原厂维修手册2000-05 雷克萨斯IS300 原厂维修手册2004 雷克萨斯LS400原厂维修手册雷克萨斯LX470 2004雷克萨斯LS_430雷克萨斯LS600h混合动力车型培训雷克萨斯LS400皇冠CROWN3.0轿车电脑控制系统结构与维修日产阿蒂玛原厂维修手册2003日产碧莲原厂维修手册1999年日产A32风度原厂维修手册1994-1998 日产A33风度原厂维修手册2001 日產CEFIRO(A33)原厂维修手册台灣(00年)\ 日产CEFIRO、风度、蓝鸟、阳光原厂维修手册日产风度维原厂维修手册日产Y50风雅原厂维修资料2006年日产尼桑贵士原厂维修手册2005年日产 E24佳奔旅行车原厂维修手册1987 日产 E25佳奔原厂维修手册2001 日产骏逸原厂维修手册2006年日产350Z原厂维修手册英文跑车2002 日产350Z Z33原厂维修手册2006年日产蓝鸟U13原厂维修手册1992 日产风神蓝鸟轿车维修手册\日产风神蓝鸟(EQ7200-II型)原厂维修手册日产蓝鸟原厂维修手册2003 日产新蓝鸟原厂维修手册日产骊威原厂维修手册2007日产D22帕拉丁原厂维修手册1998-2003 日产郑州日产 P27原厂维修手册2005 日产郑州帕拉丁原厂维修手册2002日产郑州奥丁原厂维修手册2007日产帕拉丁原厂维修手册2003日产郑州帕拉丁原厂维修手册日产 T30奇骏原厂维修手册2001日产 T30奇骏原厂维修手册2003日产骐达颐达原厂维修手册2005日产(千里马)原厂维修手册2004日产锐骐原厂维修手册日产东风日产尼桑新天籁原厂维修手册2004~06 日产尼桑天籁原厂维修手册2005日产新天籁原厂维修手册2006日产新天籁4缸2.0原厂维修手册2007 日产尼桑天籁原厂维修手册2008年日产Y61 途乐原厂维修手册日产Q45(无限)原厂维修手册2002 日产无限QX4原厂维修手册日产西尔维亚 S14 SR20DET原厂维修手册1994 日产F50西玛原厂维修手册2004-05年日产西玛(CIMA)原厂维修手册2004 日产逍客原厂培训资料日产原厂逍客原厂维修手册日产轩逸原厂维修资料2006日产 B14阳光原厂维修手册1994-97 日产N16阳光原厂维修手册2002年日产N16阳光EQ7202原厂维修手册2003年日产阳光原厂维修手册2005款日产英菲尼迪 EX35培训手册中文原厂2008 日产英菲尼迪 EX35原厂维修手册中文原厂2008 日产英菲尼迪 Y50原厂维修手册中文原厂2009 日产御轩原厂维修手册(C24)YUMSUN系列2008 日产郑州奥丁原厂维修手册2007马自达Mazda RX-8原厂维修手册马自达2 原厂维修手册 2008 马自达M2培训手册马自达福美来原厂维修手册2003 马自达新M3原厂维修手册2006 马自达长安马自达3 M3两厢原厂维修手册2010马自达长安M3培训手册马自达海马福美来原厂维修手册进口马自达3原厂维修手册马自达5参数配置表(终版发布) 马自达M6轿车学习手册马自达M6原厂维修手册06-08款马自达M6 睿翼原厂维修手册09 马自达m6原厂维修手册一汽M6原厂维修手册一汽马自达M6原厂维修手册-07年海南马自达MPV原厂维修手册马自达MPV原厂维修手册马自达普利马原厂电路及原厂维修手册新一代普力马培训手册斯巴鲁森林人原厂维修手册2007 斯巴鲁富士力狮原厂维修手册2007年斯巴鲁森林人原厂维修手册软件版2009 斯巴鲁翼豹原厂维修手册中文版斯巴鲁富士云雀GHK7071原厂维修手册斯巴鲁MY富士森林人原厂维修手册2004 斯巴鲁MY 力狮原厂维修手册2005 斯巴鲁MY力狮原厂维修手册2006 斯巴鲁弛鹏0207 斯巴鲁富士森林人2008斯巴鲁森林人原厂维修手册( 05款 ) 斯巴鲁森林人原厂维修手册( 06款 ) 三菱新戈蓝培训手册三菱格蓝迪原厂维修手册2004三菱格蓝迪原厂维修手册2006 三菱格蓝迪原厂维修手册2010三菱格蓝迪_原厂维修手册2008 三菱格蓝迪原厂维修手册2007 三菱格蓝迪车间维修光盘2007三菱蓝瑟原厂维修手册2007三菱三菱蓝瑟翼豪陆神原厂维修手册2009年10月三菱长丰猎豹汽车CS6原厂维修手册三菱长丰猎豹汽车原厂维修手册三菱猎豹CJY6421D及CJY2030原厂维修手册三菱猎豹汽车车间维修手册三菱猎豹维修维修培训三菱新猎豹CS6原厂维修手册07款三菱长丰CS7原厂维修手册09款三菱猎豹越野车原厂维修手册三菱欧蓝德原厂维修手册2004三菱欧蓝德原厂维修手册2008三菱欧蓝德原厂维修手册2009年10月三菱欧蓝德维修手册2009三菱欧蓝德自学教材三菱PAJERO原厂维修手册2008 三菱帕杰罗英文原厂维修手册2006 三菱帕杰罗V86V93V98W原厂维修手册2009年10月三菱帕杰罗V87V97V93原厂维修手册2010 三菱Pajero Pinin原厂维修手册2000-2001 三菱帕杰罗V87V97V93原厂维修手册2010三菱帕杰罗原厂维修手册2006三菱帕杰罗原厂维修手册2002三菱帕杰罗原厂维修手册(06年英文) 三菱帕杰罗速跑原厂维修手册2002 三菱Pajero原厂维修手册1999-2000 三菱帕杰罗(速跑)原厂维修手册(02年) 三菱帕杰罗蒙太罗MONTERO V75 英文原厂维修手册三菱V73 6G72发动机电控系统检修. 三菱V73车间检修手册(发动机与变速箱机械) 三菱帕杰罗V73V75原厂维修手册三菱L200原厂维修手册1999-2001 三菱车系-Montero车型发动机针脚电压1994 三菱4G6FF发动机三菱电喷系统维修手册三菱伊柯丽斯原厂维修手册2010 三菱菱绅(原厂维修手册)三凌4G64发动机维修培训三菱Carisma原厂维修手册1997-2000 三菱MONTERO原厂维修手册V75三菱MONTERO原厂维修手册V75(04年英文 ) 三菱V73全车检修手册三菱发动机维修资料三菱伊柯丽斯原厂维修手册2009东南4G63 4G64S4 MPI维修手册\东南得利卡汽车维修手册东南富力利中文维修手册东南戈蓝原厂维修手册东南凌绅原厂维修手册东南凌帅维修手册东南菱帅原厂维修手册东南新菱绅台湾版大众CC原厂维修手册2010款大众CC培训大众宝来原厂维修手册大众宝来01年维修资料大众宝来02年维修资料大众宝来03年维修资料大众宝来04年维修资料大众宝来05-06年维修资料大众新宝来原厂维修手册2008 大众宝来培训资料2004大众宝来运动版培训教材大众宝来维修资料大众波罗1.4中文原厂维修手册2001-2003大众劲情劲取原厂维修手册2007 大众POLO 原厂维修手册大众POLO 1.6原厂维修手册大众上海波罗维修手册大众GOL原厂维修手册(2003) 大众高尔原厂维修手册大众golf-a4教案大众一汽高尔夫A6原厂维修手册2009 大众一汽高尔夫A6维修手册+3月版2010大众Golf A4 培训资料大众辉腾培训资料大众甲克虫原厂维修手册大众新甲壳虫原厂维修手册大众捷达柴油电喷发动机培训资料大众大众捷达柴油捷达配书光盘大众捷达SDI原厂维修手册大众捷达轿车包括柴油车培训一汽大众捷达柴油车原厂培训08大众捷达1.6L四缸汽油发动机(BJG)机械部分大众捷达1.6L四缸汽油发动机(BJG_BWG)自诊断大众捷达LPG 机械部分大众捷达双燃料CNG LPG 电器部分大众捷达双燃料CNG 机械部分大众捷达双燃料CNG LPG 电器部分大众捷达双燃料CNG LPG 机械部分大众捷达柴油机电子控制系统大众Jetta双燃料喷射系统大众捷达(2V)轿车发动机数据流分析大众捷达(5V)轿车发动机数据流分析大众捷达.宝来五气门发动机电控系统的维修大众捷达2V电喷车维修手册大众捷达LPG燃气原理大众捷达SDI 发动机维修诊断手册[原厂] 大众捷达电喷系列轿车维修手大众捷达都市先锋维修手册大众捷达两阀电喷轿车维修手册大众捷达前卫数据流分析大大众一汽大众开迪维修手册及培训资料大众朗逸4缸汽油发动机(1.6升4缸链式) 大众迈腾原厂维修手册2007大众迈腾警车原厂维修手册大众PASSAT领域原厂维修手册2007 大众帕萨特B5培训资料大众上海帕萨特B5轿车电系故障检测与维修大众国产帕萨特全车维修手册大众帕萨特B5 1.8T维修手册大众帕萨特使用手册大众上海大众桑塔纳3000原厂维修手册大众桑塔纳2000轿车电控与电气系统检修图解大众桑塔纳入2000原厂维修资料2004款大众桑塔纳2000原厂维修手册大众桑塔纳GLI 世纪新秀原厂维修手册大众桑塔纳2000结构与维修大众速腾原厂维修手册2006 大众速腾电气系统培训09大众途安原厂维修手册2004 大众途安原厂维修手册2005 大众途安Touran多用途乘用车产品手册大众途安Touran培训教材大众途锐自学手册长安铃木燕雨原厂维修手册铃木吉姆尼原厂维修手册铃木SOLIO(所力歐)1.3L原厂维修手册羚羊轿车原厂维修手册羚羊世纪星轿原厂维修手册铃木天语SX4原厂维修手册铃木维特拉原厂维修手册新奥拓YC5原厂维修手册长安奥拓轿车原厂维修手册长安铃木初级技术培训教材铃木羚羊CNG原厂维修手册铃木全新天语SX4维修手册五十铃UBS英文原厂维修手册江铃陆风(JX6474E)原厂维修手册江铃皮卡原厂维修手册江铃全顺4G64原厂维修手册江铃全顺客车全车电路图江铃全顺原厂维修手册江铃陆风SUV龙腾版(配VM发动机)培训教材江铃陆风风华原厂维修手册2007 江铃陆风风尚原厂维修手册2006五十铃T型皮卡REDEO9(竞技者)原厂维修手册江铃全顺欧III发动机原厂维修手册2006 江铃N系列欧III发动机原厂维修手册2007 江铃T系列欧三发动机原厂维修手册2007 江铃全顺欧III发动机原厂维修手册2007 江铃汽车09款T系列(N301)原厂维修手册2008 江铃T系列欧三原厂维修手册江铃电喷柴油T系列欧三原厂维修手册轻骑兵 Isuzu Trooper 英文原厂维修手册庆铃600P原厂维修手册五十铃N系列发动机维修说明五十菱原厂维修手册大宇蓝龙原厂维修手册大宇希望原厂维修手册大宇蓝龙新巧龙旅行家典雅轿车原厂维修手册大宇(DAEWOO)王子超级沙龙轿车电控燃油喷射系统原厂维修手册大宇Daewoo贵族希望ESPERO轿车电喷系统原厂维修手册大宇貴族原厂维修手册大宇蓝龙发动机电控系统检修起亚东风悦达福瑞迪原厂维修手册起亚嘉华骄车原厂维修手册起亚嘉华原厂原厂维修手册进口嘉华原厂维修手册起亚千里马原厂维修培训手册起亚普莱特原厂维修手册起亚锐欧G 1.4 DOHC原厂维修手册2009 起亚赛拉图汽车维修电路图起亚赛拉图原厂维修手册起亚狮跑维修手册起亚2009狮跑原厂维修手册起亚狮跑原厂维修手册起亚sorento索兰托原厂维修手册起亚威客 G3.8原厂维修手册 2006 起亚威客G3.8DOHC(VVT)原厂维修手册 2007起亚远舰原厂维修手册起亚远舰新车技术培训教材现代XG君爵XG原厂维修手册现代劳恩斯原厂维修手册2009 现代领翔NFC原厂维修手册2009 现代领翔NFC 培训手册现代美佳(FC)原厂维修手册2009 现代瑞风与风行检修专辑2005年瑞风英文原厂维修手册瑞风与风行检修专辑2005年现代新圣达V6原厂维修手册2008 现代圣达菲培训资料现代圣达菲维修手册现代索纳塔AT原厂维修手册2007 现代北京索纳塔原厂维修手册北京现代索纳塔发动机培训北京现代索纳塔原厂维修手册北京现代索纳塔专辑现代华泰现代特拉卡原厂维修手册2002 华泰现代培训现代特拉卡柴油发动机原厂维修手册现代特拉卡原厂维修手册现代途胜维修手册2009现代途胜培训教材现代途胜维修手册现代维拉克斯维修手册2008 现代雅科仕维修手册现代雅申特原厂维修手册2009 现代雅绅特维修手册现代雅尊维修资料2009 现代悦动维修手册2008 现代伊兰特维修手册2009 现代伊兰特维修手册现代NF御翔原厂维修手册2005 富豪VOLVO S80原厂维修手册 VOLVO S80检修专辑-迪威2004,12.pdf宝马X3 E83培训资料宝马X5 E53培训教材宝马X5 培训教材2003 宝马X5 培训教材2004 宝马新X5E70底盘培训宝马08新七系培训教材宝马BMWE65培训教材宝马E65-原厂2001宝马新一代发动机 N73培训教材宝马E38 E39原厂维修手册宝马E65-E66新系统原厂维修手册宝马745 E65原厂维修手册宝马E65系列保养灯归零宝马745控制系统检修专辑2004年宝马E 90 培训教材宝马E90培训教材宝马E90培训教材宝马3系培训手册宝马E60 E61培训教材宝马华晨新5系培训教材宝马MINI和E60培训教材宝马525i维修手册宝马国产维修手册华晨宝马新5系原厂中文维修手册宝马99 培训教材宝马BMW525i维修手册新宝马5系使用手册-原厂保时捷Boxster车间维修手册保时捷卡宴维修手册保时捷汽车培训与自学习保时捷 993 911 车间维修手册保时捷911维修手册保时捷968维修手册保时捷968原厂维修手册 Maybach迈巴赫车间维修手册奔驰BENZ-06BENZ奔驰培训教材奔驰SLK 171培训教材奔驰W210培训教材奔驰W211娱乐系统培训奔驰W220车间维修手册奔驰600车间维修手册奔驰w202车间维修手册奔驰W203，W210系统检修奔驰轿车维修数据(35 43 59 79奔驰车系电脑控制检修技术资料库奔驰BENZS320维修手册2006 奔驰s系使用手册奔驰车系电脑控制检修技术资料库奔驰车系维修手册标致206-406原厂维修手册标致306原厂维修手册标致307原厂维修手册标致307综合资料东风标致206原厂发动机电喷系统培训东风标致408培训标致307-607维修软件系统标致系列中文.nrg东风标致307 2004-2006 新雅途EPS维修资料捷豹Jaguar Tis 2004 捷豹JAGUAR XK8 1997电路图捷豹维修手册 XJ6 - XJ40 拉古娜英文原厂维修手册梅甘娜英文原厂维修手册雷诺新风景2英文原厂维修手册雷诺轿车维修手册(英文) 雷诺RENAULT维修手册欧宝新款欧美佳原厂维修手册欧宝赛飞利英文原厂维修手册欧宝汽车维修手册欧宝赛飞利培训欧宝威达原厂维修手册欧宝威达VECTRA-B英文原厂维修手册欧宝威达VECTRA-C英文原厂维修手册欧宝雅特英文原厂维修手册欧宝CECTRA-B原厂维修手册萨博9-3 原厂维修手册进口绅宝轿车修理手册机工2000 绅宝车系维修手册斯柯达法比亚原厂维修手册斯柯达昊锐培训教材斯柯达技术通报斯柯达新明锐培训教材PICASSO原厂维修手册2007 雪铁龙c2培训与电路图雪铁龙C2培训-原厂雪铁龙爱利舍原厂维修手册雪铁龙爱丽舍轿车雪铁龙毕加索轿车原厂维修手册雪铁龙新毕加索课堂练习图册雪铁龙毕加索萨拉改进型技术资料-美河提供雪铁龙富康电气维修资料东风雪铁龙凯旋雪铁龙凯旋维修手册雪铁龙塞纳维修手册雪铁龙世嘉培训内容1-1 雪铁龙世嘉车型介绍路虎Land Rover RAVE 原厂维修手册(英文)路虎发现者和自由人原厂维修手册路虎拦胜原厂维修手册陆虎更早陆虎览胜车间手册路虎览胜车主手册2006 英国陆虎英文原厂维修手册路虎维修手册(修理指南别克陆尊原厂维修手册别克GL8 2.5L原厂维修手册2006 别克GL8陆遵原厂维修手册2005 别克GL8原厂维修手册2001 别克昂科雷原厂维修手册别克新君威原厂维修手册2008别克君威原厂维修手册2003别克新君威2。
艾瑞泽7 SAS系统维修手册
奇瑞艾瑞泽7 转向角系统(SAS)维修指南版本：01版编制：程灿雄审核：批准：时间：2013年8月8日版本和更改说明：版本 作者 日期 内容 相对上一版本变更内容 适用车型和配置01版 程灿雄 2013年8月8日SAS部分 艾瑞泽7 车型备注：1、本资料主要内容为转向角系统（SAS）维修指导手册,主要用于艾瑞泽7配置ESP系统车型2、本资料主要来源于研究院提供的资料和根据组合开关零件号收集的资料由于编者水平有限，难免有遗漏或错误，欢迎给予指正.各个服务站使用此维修资料时，如发现有错误或疑问，请电话联系奇瑞汽车销售总公司售后服务部（国内）技术科。
未经本公司书面允许，不得复制、翻译或摘录.本公司明确保留按照法律规定有关版权的一切权利。
奇瑞汽车销售总公司售后服务部2013 年8月8 日目录第一章、转向角系统（SAS）介绍 (4)1.1、方向盘转角传感器位置 (4)1.2、方向盘转角传感器功能描述 (4)1.3、方向盘转角传感器电气原理图 (5)1.4、方向盘转角传感器端口针脚定义 (6)第二章、故障诊断与分析 (7)2.1、故障诊断流程图 (7)第三章、X431诊断仪诊断转向角系统操作菜单与说明 (8)3.1、X431诊断仪进入转向角系统菜单 (8)3.2、转向角系统诊断菜单主要功能目录 (10)3.3、艾瑞泽7方向盘转角传感器标定说明 (12)第一章、转向角系统（SAS）介绍1.1、方向盘转角传感器位置方向盘转角传感器位于组合开关总成内，如下图所示1.2、方向盘转角传感器功能描述方向盘转角传感器检测方向盘转向角度信号，通过高速CAN 1 总线向ESP系统模块输入方向盘转角信号，作为ESP模块正常工作的基本信号之一。
SAS 端口如下图所示插接件针脚定义：针脚 功能 线径 颜色 备注1 CAN 1低 0.5 OB2 CAN 1高 0.5 O3 12V电源4 接地5 无定义6 无定义第二章、故障诊断与分析2.1、故障诊断流程图第三章、X431诊断仪诊断转向角系统操作菜单与说明3.1、X431诊断仪进入转向角系统菜单3.1.1、接上诊断与车辆的通讯接口，钥匙打到ON档，打开诊断仪操作桌面，点击汽车诊断，进入车系选择菜单，如下图一所示：图一点击奇瑞车系，进入奇瑞车系版本菜单，选择最高版本V56.70，如下图二所示图二点击最高版本进入奇瑞车型选择菜单，如下图三所示图三点击艾瑞泽7车型，进入艾瑞泽7车型诊断菜单，如图四所示图四点击转向角系统，进入该系统诊断菜单，如下图五所示图五3.2、转向角系统诊断菜单主要功能目录3.2.1、读故障码3.2.2、清除故障码3.2.3、读数据流3.2.4、重新标定3.2.5、初始标定3.2.1、读故障码执行该功能可以读取当前转向角系统故障码3.2.2、清除故障码如果读到故障码，可以用使用清除故障码功能进行清除。

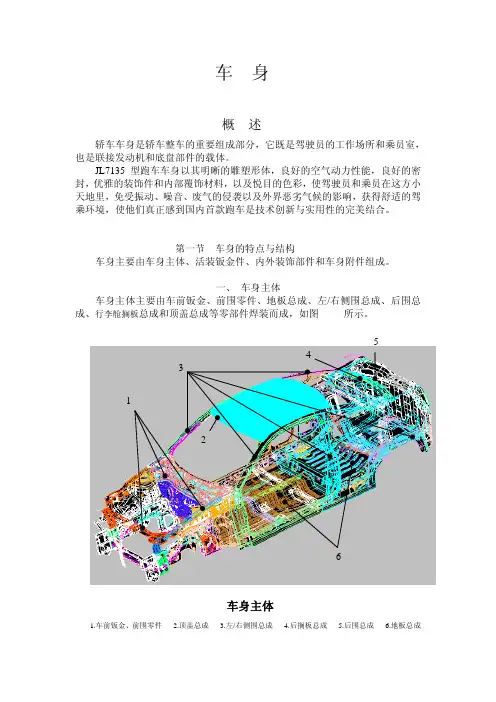

车身维修手册
车身概述轿车车身是轿车整车的重要组成部分，它既是驾驶员的工作场所和乘员室，也是联接发动机和底盘部件的载体。
JL7135型跑车车身以其明晰的雕塑形体，良好的空气动力性能，良好的密封，优雅的装饰件和内部覆饰材料，以及悦目的色彩，使驾驶员和乘员在这方小天地里，免受振动、噪音、废气的侵袭以及外界恶劣气候的影响，获得舒适的驾乘环境，使他们真正感到国内首款跑车是技术创新与实用性的完美结合。
第一节 车身的特点与结构车身主要由车身主体、活装钣金件、内外装饰部件和车身附件组成。
一、车身主体车身主体主要由车前钣金、前围零件、地板总成、左/右侧围总成、后围总成、行李舱搁板总成和顶盖总成等零部件焊装而成，如图所示。
34 2516车身主体1.车前钣金、前围零件2.顶盖总成3.左/右侧围总成4.后搁板总成5.后围总成6.地板总成（一）车前钣金、前围零件车前钣金、前围零件主要包括散热器支架总成、左/右前挡泥板与前边梁总成、前围板总成、前围上部总成。
1. 散热器支架总成散热器支架总成主要由前防撞梁总成、前横梁、散热器上支架、散热器上支架左/右加强板和发动机盖锁支架等零部件组焊而成，分解图见图 。
散热器支架总成是用来安装散热器、发动机盖锁、散热器罩、前保险杠、前大灯。
2.左/右前挡泥板与前边梁总成左/右前挡泥板与前边梁总成主要由左/右前挡泥板和左/右前边梁组焊而成。
它主要用来安装发动机左/右侧悬挂支座、左/右前悬减震器支座等安装支架、外侧安装左/右前翼子板。
3.前围板总成前围板总成主要由前围内外板总成和前围下横梁组焊而成。
前围板总成与前地板、左/右前挡泥板（左/右前拄）及前围上部总成组焊，形成具有很大抗扭刚度的骨架结构，它对横向撞击和翻滚变形，生强大抵抗力。
前围内外板总成为夹层结构，在夹层中间贴敷有3mm 厚的沥青片，用来隔绝发动机的噪音和热量。
4.前围上部总成前围上部总成主要由前围上部外板、前围上部左/右端总成、仪表板安装板、转向管柱安装支座上/下板、前围下内板、通风罩等组焊而成。
奇瑞艾瑞泽7发动机机械部分维修手册
内容
相对上一版本变更内容
发动机机
械部分
适用车型和配置
备注：
本资料在编写过程中，得到发研究院工程师的支持，在此表示感谢！.
由于编者水平有限，难免有遗漏或错误，欢迎给予指正. 各个服务站使用此维修资料时，如发现有错误或疑问，请电话联系奇瑞汽车销售总公司售后服务部（国内）
技术科，或发邮件到邮箱： wuyaobiao@
第二章、发动机本体部分 ..........................................................................................................................................................12 第一节、正时轮系的校对 ......................................................................................................................................................12 第二节、正时轮系 ..................................................................................................................................................................13 一、结构图 ....................................................................................................
上汽奇瑞轿车维修手册 第01章整车部分
第一章整车部分上汽集团的安徽奇瑞汽车有限公司生产的奇瑞轿车（CHERY）于2001年1月13日在全国正式上市，该车是吸收国外的先进技术自行设计、适合于中国道路状况的普及型乘用车。
奇瑞轿车装备的4缸电喷CAC 480M型发动机，是引进福特（FORD）技术和生产线生产的CAC系列发动机，并匹配意大利M＆M公司电控燃油喷射系统。
奇瑞轿车发动机排量为1.6L，最高车速为168km／h；燃油经济性良好，100km油耗仅为6.9L，尾气排放符合欧洲Ⅱ标准。
奇瑞轿车底盘装备带超速档的5档手动变速器；采用麦弗逊式独立前悬架和纵向托臂式半独立后悬架，配以液压筒式减振器和螺旋弹簧；安装低子午线轮胎，最大限度地吸收由地面传给汽车行驶带来的振动；前轴配有防侧倾横向稳定杆，增加了整车的抗侧倾能力；采用齿轮齿条式转向器（可选装液压动力转向机构）；采用真空助力、双管路对角交叉布置的液压制动系统；后轴带感载比例阀，可以根据后轴的载荷大小，调整前后轴的制动力分配，使制动时汽车不会失去方向控制；选装ABS（防抱死制动系统）及EDS（电子控制差速锁定装置），可使车辆发挥最大的制动效能和防侧滑功能。
奇瑞轿车外形美观、圆润流畅，风阻系数仅为0.3；3厢5门车身，内部宽敞；设置超大行李舱（550～1360L）和可以翻起的后背厢门，使得这一3厢车同时具有2厢车的优点。
驾驶座椅可前后移动、靠背角度可以调节，以适应不同高度和不同习惯的驾驶人员；可选装电动后视镜、电调大灯和电动玻璃升降器等。
第一节主要技术数据与特性一、基本数据奇瑞轿车基本数据，如表1-1所示。
二、使用数据奇瑞轿车使用数据，如表1-2所示。
表1-2 使用数据三、容量数据奇瑞轿车容量数据，如表1-3所示。
表1-3 容量数据四、结构数据奇瑞轿车结构数据，如表1-4所示。
表1-4 结构数据第二节汽车的使用一、钥匙有两把钥匙，主钥匙（不带电子锁止的主钥匙或带电子锁止的主钥匙），这把钥匙能开启车上所有的锁。
维修手册_奇瑞
置输入适当的设定号，以进行控制单元编码。 8. 终止测试通讯：利用该功能可退回到系统选择目录下，重新选择系统进行测试。
说明：VAG155 也能测试上汽奇瑞的防抱死制动系统（ABS）和安全气囊系统，只是显示 的基本界面略有不同；VAG1551 的使用方法请参阅其相应的使用说明书。
由于汽车技术的高速发展和汽车种类的不断增加，我们虽经努力，但难免有不 当之处，恳请广大业内人士斧正！
深圳市元征科技股份有限公司汽车技术部
i
元征技术通讯一
上汽奇瑞
目录
前言
随着汽车电子技术的不断发展，电子燃油喷射系统车辆的普及，单纯的靠经验和机械式维 修已根本解决不了汽车故障，因此要求汽车维修技术人员必须掌握现代的诊断技术，学会 使用现代的汽车诊断仪器。
实现有效的诊断需具备合适的诊断设备，完善的资讯支持和经过专业培训并掌 握了设备使用方法和正确诊断理念的技术人员，三者相辅相成、相互促进、缺 一不可。
元征公司多年来在致力于汽车诊断设备的开发和研制的同时，也注重于对元征 用户的资讯服务，包括资讯支持和培训服务，旨在为维修企业提供一套完整的 诊断平台。
这套技术通讯的出版进一步地体现了元征公司的服务理念。元征人愿意与中国 广大的维修技术人员一道，振兴民族的汽车维修业。
号及服务站代码等。 2. 读故障代码：该功能可读取汽车 ECU 存储器中存储的故障码，帮助排除故障。 3. 清除故障代码：该功能可清除电控系统控制单元存储器中存储的故障码。 4. 测试执行元件：该功能可测试执行元件的动作，帮助用户进行故障监测和诊断。 5. 系统基本调整：该功能可对电控系统某些基本运行参数进行设定。 6. 读动态数据流：该功能可读取汽车运行过程中的某些实时数据，帮助用户进行故障监
奇瑞艾瑞泽7维修手册车身及附件部分
奇瑞M16维修手册（车身尺寸及附件部分）版本：01版编辑：吴允亮张思强时间：2013.08版本和更改说明：版本作者日期内容相对上一版本变更内容适用车型和配置01版吴允亮张思强2013年8月车身及内外饰备注：本资料在编写过程中，得到研究院工程师的支持，在此表示感谢！.由于编者水平有限，难免有遗漏或错误，欢迎给予指正.各个服务站使用此维修资料时，如发现有错误或疑问，请电话联系奇瑞汽车销售总公司售后服务部（国内）技术科未经本公司书面允许，不得复制、翻译或摘录.本公司明确保留按照法律规定有关版权的一切权利.奇瑞汽车销售总公司售后服务部2013年8月目录第一章前舱盖与行李箱盖拆装 (6)第一节前舱盖的拆装 (6)1、准备工作 (6)2、注意事项 (6)3、前舱盖附件的拆装 (6)4、前舱盖总成的拆卸与调整 (7)5、前舱盖锁的调整与安装 (7)第二节行李箱盖的拆装 (8)1、准备工作 (8)2、行李箱锁芯的拆装 (8)3、行李箱盖的拆装 (9)第二章内饰件拆装 (10)第一节安全带的拆装 (10)1、准备工作 (10)2、注意事项 (10)3、拆卸步骤 (10)4、安装步骤 (12)第二节座椅的拆装 (13)1、准备工作 (13)2、注意事项 (13)3、前座椅拆装步骤 (13)4、后座椅拆装步骤 (14)第三节扶手箱和副仪表板的拆装 (16)1、准备工作 (16)2、注意事项 (16)3、拆卸步骤 (16)4、安装步骤 (19)第四节地毯的拆装 (20)1、准备工作 (20)2、注意事项 (20)3、拆卸步骤 (20)4、安装步骤 (20)第三章车门的拆装与维修 (21)第一节前门的拆装与维修 (21)1、系统组成图 (21)2、准备工作 (22)3、注意事项 (22)4、拆卸步骤 (22)第二节后门的拆装与维修（以左后门为例） (29)1、准备工作 (29)2、注意事项 (29)3、拆卸步骤 (29)4、安装与调整步骤 (35)第四章前后保险杠的拆装与维修 (36)第一节前保险杠的拆装 (36)1、准备工作 (36)2、注意事项 (36)3、拆卸步骤 (36)4、安装与维修 (37)第二节后保险杠的拆装与维修 (38)1、准备工作 (38)2、注意事项 (38)3、拆卸步骤 (38)4、安装步骤 (39)第五章前大灯和雾灯的拆装与维修 (40)1、准备工作 (40)2、注意事项 (40)3、前大灯的拆卸步骤 (40)4、雾灯的拆卸 (42)5、前大灯与雾灯的安装 (42)第六章顶棚的拆装 (43)1、准备工作 (43)2、注意事项 (43)3、遮阳板拆装 (43)4、乘客扶手拆装 (44)5、前顶灯拆装 (45)6、后顶灯拆装 (46)7、后固定座拆装 (47)8、A柱护板拆装 (47)9、B柱护板拆装 (48)10、C柱护板拆装 (49)11、顶棚的拆装 (50)第七章天窗的拆装 (51)1、准备工作 (51)2、注意事项 (51)3、天窗总成拆装 (51)第七章仪表台的拆装 (53)一、仪表台附件的拆装 (53)1、准备工作 (53)2、注意事项 (53)3、中央控制面板的拆装 (53)4、仪表拆装 (54)5、手套箱的拆装 (55)二、仪表台总成的拆卸 (56)1、仪表台的拆装 (56)三、低频天线的拆卸 (59)1．低频天线拆卸 (59)1.1拆卸步骤 (59)第八章空调系统 (62)一、系统组成 (62)二、蒸发器总成拆卸 (63)1、准备工作 (63)2、注意事项 (63)3、拆卸步骤 (64)4、蒸发器总成安装 (66)第九章车身尺寸 (67)第一节车身装配尺寸 (67)第二节发动机舱开口及风窗开口尺寸 (94)第三节行李箱开口尺寸 (96)第四节车身B柱与C柱间距尺寸 (97)第五节前、后门开口尺寸 (99)第一章前舱盖与行李箱盖拆装第一节前舱盖的拆装1、准备工作工具：7#套筒扳手、10#套筒扳手、13#套筒扳手、内饰翘板专用工具2、注意事项2.1、佩戴必要的劳保用品，以免发生意外事故，安全第一。
奇瑞开瑞维修手册底盘部分
奇瑞开瑞维修手册（底盘部分）奇瑞汽车销售有限公司售后服务部目录第一章制动系统 (5)第一节制动系统参数 (5)1、制动盘面检查 (5)2、制动盘厚度检查 (5)3、制动盘跳动的检查 (5)4、制动摩擦片厚度的检查 (5)5、备注 (5)第二节前轮制动器的拆装 (6)1、前轮制动器装配图 (6)2、拆装准备 (6)3、注意事项 (6)4、拆卸顺序 (6)5、安装顺序 (9)6、前轮制动钳的分解 (9)7、制动钳的装配 (10)第三节后制动器总成拆装 (11)1、后轮制动器装配图 (11)2、准备工作 (11)3、注意事项 (11)4、拆卸顺序 (12)5、安装顺序 (14)第四节手制动的调整与更换 (15)1、系统组成图 (15)2、准备工作 (15)3、注意事项 (15)4、拆装步骤 (15)5、安装顺序 (19)第五节制动液的添加与排气 (19)1、所需工具 (19)2、简述 (19)3、制动系统的排气程序 (20)第二章转向系统的拆装与检修 (21)一、转向机的拆装 (21)1、系统组成图 (21)2、转向器总成的分解示意图 (22)2、准备工作 (22)3、注意事项 (22)4、拆装步骤 (23)5、安装步骤 (24)二、转向柱管的拆装 (25)1、系统组成图 (25)2、准备工作 (25)3、注意事项 (25)4、方向盘及组合开关的拆装 (26)5、点火锁体及锁心的拆装 (27)6、转向轴的拆装 (29)7、转向柱管的拆装 (30)8、安装步骤 (30)三、转向器间隙的调整 (31)四、动力转向系的调整 (31)五、转向系统的检查内容 (32)六、动力转向系统的密封性检查 (32)七、液压助力油的检查和更换 (32)八、动力转向系统的故障诊断与排除 (33)（一）转向沉重 (33)（二）转向时转向盘抖动 (34)（三）汽车直线行驶时，转向盘发飘或跑偏 (34)（四）转向噪声 (35)第三章四轮定位检测与调整 (36)第一节基本检测 (36)一、车轮定位前检查 (36)二、轮圈与轮胎检查 (37)第二节前轮定位 (42)一、前轮标准定位参数 (42)二、前轮前束与转向角调整方法 (42)1、前轮前束 (42)2、检测前轮转向角 (43)三、主销后倾角 (43)四、前轮外倾角 (44)第三节后轮定位 (45)一、后轮定位标准参数值 (45)第四节故障排除指南 (46)第四章悬挂传动及车桥 (48)第一节前悬架 (48)一、结构特点 (48)二、前减震器的拆装 (48)1、拆卸步骤 (48)2、安装步骤 (49)三、控制臂的拆装 (49)1、拆卸步骤 (49)2、安装步骤 (50)四、转向节的拆装 (50)1、拆卸步骤 (50)2、安装步骤 (51)五、副车架与稳定杆的拆装 (52)1、拆卸步骤 (52)2、安装步骤 (53)第二节后悬架 (54)一、结构特点 (54)二、后悬架的拆装 (54)1、拆卸步骤 (54)2、安装顺序 (55)第一章制动系统第一节制动系统参数1、制动盘面检查制动盘摩擦面要平整，不得有明显凹沟，否则要予以更换。
奇瑞艾瑞泽7 安全气囊维修手册(14年1月4日)
奇瑞艾瑞泽7 安全气囊系统维修手册版本：02版编制：肖金山审核：批准：时间：2014年1月10日版本和更改说明：版本 编者 编辑 日期 内容 相对上一个版本变更内容 适用车型和配置 01版 研发院 程灿雄 2013年8月8日安全气囊 M16车型02版 研发院 肖金山 2014年1月10日 安全气囊 更改部分力矩参数、增加装配技术条件。
M16车型备注：1、本手册内容主要来源于研发院提供的资料，编者在此向原作者表示感谢！2、使用本手册时，如需查找电路图，请参照该车型的电路图。
由于编者水平有限，难免有遗漏或错误，欢迎给予指正.各个服务站使用此维修资料时，如发现有错误或疑问，请电话联系奇瑞汽车销售总公司售后服务部（国内）技术科。
未经本公司书面允许，不得复制、翻译或摘录.本公司明确保留按照法律规定有关版权的一切权利。
奇瑞汽车销售总公司售后服务部2014 年1月10日目录一、安全操作注意事项 (4)1.1、预防措施 (4)1.2、驾驶员安全气囊总成操作注意事项 (5)1.3、乘客安全气囊总成操作注意事项 (5)1.4、安全气囊控制器总成（传感器和诊断程序片）操作注意事项 (5)1.5、配线及接插件操作注意事项 (6)1.6、SRS接头操作注意事项 (6)1.7、前排座椅侧安全气囊总成操作注意事项 (7)1.8、安全气帘总成操作注意事项 (7)二、安全气囊系统 (7)2.1、安全气囊系统原理综述 (7)2.2、安全气囊系统工作条件 (8)2.3、安全气囊系统工作过程 (9)2.4、安全气囊系统组成部件、各组成部件位置及工作原理 (10)2.5、安全气囊系统电路 (12)2.5.1、双安全气囊系统电路原理图（短路片未画出，请参照该车型电路图） (12)2.5.2、双安全气囊控制器插件针脚定义 (13)2.5.3、六安全气囊系统电路原理图（短路片未画出，请参照该车型电路图） (14)2.5.4、安全气囊控制器插件针脚定义 (14)三、SRS系统故障诊断与维修 (16)3.1、SRS系统检查 (16)3.2、无故障代码诊断 (16)3.3、诊断仪诊断 (16)3.3.1、说明 (16)3.3.2、界面进入及各项功能说明 (17)3.3.3、故障代码分析表 (18)3.4、一般预防措施 (27)四、SRS系统维护及维修 (28)4.1、SRS系统维护 (28)4.1.1、切断安全气囊系统 (28)4.1.2、接通安全气囊系统 (28)4.1.3、操作、安装及诊断 (28)4.1.4、事故后的维修及检查 (29)4.1.5、事故后起爆的气囊零件更换 (29)4.1.6、事故后未起爆的气囊零件检查 (29)4.1.7、安全气囊起爆展开(车内) (29)4.1.8、起爆后的气囊模块处理程序 (29)4.1.9、起爆展开程序 (30)4.1.10、安全气囊起爆展开（车外） (31)4.1.11、起爆后的气囊组件处理程序 (33)4.1.12、SRS 系统线束维修 (34)4.2、驾驶员侧安全气囊模块 (34)4.2.1、拆卸程序 (34)4.2.2、安装程序 (34)4.3、乘员侧安全气囊模块 (34)4.3.1、拆卸程序 (34)4.3.2、安装程序 (35)4.4、传感及诊断模块(安全气囊控制器) (35)4.4.1、拆卸程序 (35)4.4.2、安装程序 (36)4.5、配线和接插件 (36)4.5.1、检测项目 (36)4.5.2、部件更换的要求 (36)4.6、症状模拟 (37)4.6.1、振动法 (37)4.6.2、热法 (37)4.6.3、喷水法 (38)4.6.4、其它方法 (38)4.7、驾驶员安全气囊电路，接地 (38)4.7.1、检测程序 (38)4.8、驾驶员安全气囊电路，电阻过低 (40)4.8.1、检测程序 (40)4.9、驾驶员安全气囊电路，电阻过高 (43)4.9.1、检测程序 (43)4.10、乘客侧气囊电路，接地 (46)4.10.1、检测程序 (46)4.11、乘客侧气囊电路，对电源短路 (47)4.11.1、检测程序 (47)4.12、乘客侧电路，电阻过低 (49)4.12.1、检测程序 (49)4.13、乘客侧气囊电路，电阻过高 (52)4.13.1、检测程序 (52)一、安全操作注意事项1.1、预防措施在气囊系统的整个维修过程中，如不按正确的程序进行操作，便有可能使气囊系统出现意外展开，导致严重的安全事故。
汽车维修手册
汽车维修手册轿式小寓车外标雾由刮水番口卜M2W&t、M»«厂活动车顶厶-mM»n roif倾斜车顶b A-7何磁式刮水卷倒欠▽彳川一lnt»rwrttent doer发动机罩7-FHood散热器格欄、刃工一夕咖R^dmlor gr it缓冲期丿S-Burr)p?r 小灯CfcarancG temp大旷Fr^<V^ndsheld车门框卜疗"-厶Door* frame外开把乎79b^<FM>FiP C^Askfengndte翼子极＞歹一六F«rx*rWiper刮水2S需灯前左佝车门LHF^T LHFr DoorH»adFog temp危险灯讶钢色玻圖Benw 血 a征遇型线条r ? > 5 < >ChorMftvr ine轮船夕代Tn后边左面车门LHRrbTLHRr Dw—筍看诙®.号？作如/q djj外面-2外钙远距离控制外边肓视镜7*73? - 3”Outer mirr&r中支柱也^ -«—Center PMir车顶儿TRoof厉风档玻璃RCQ卜R«ar window glass后窗去雾系统FW・ wr>d(»wiitto«Mv高位刹车灯八4 * > > b *卜…八尹High meunted stop lamp行李车门Luccaea doer行李祐内饰板comoartment trim车轮拱板■ Hi,5” «ch倒车灯2 丁卜护"Backup tamoDoor MoUdinf遥移25操纵盘□ 7力T徉儿Recker f»nel汽车牌照対7<tZ>7T»U -2"License ptate lampRear combinaUon temp挡泥板々刁"一0Mirl ihrtnl丼气消再器T79-Mjffkr后雾灯•如应旳賊费i/q djj能灯室内1门锁闩眼卜”7口刁少入卜亍彳力Door Lock strikerI车门锁、FT9口少夕Uoor Lock门饰板K7FU-UDoor Trim 内开把手Inskfe handle电动窗开关Power Window $W车身内更板不产一内板密封条Weather strip-电磁闭锁Power door lock狡链Hingeblog.sjri^uorrLcri/qdjj室内2可变电Rllz才抄?卜Rbaottat■連度计Speod fnot^r转速计R-夕一Tacho ineter内边后视穗-刃一Inner mirror燃油计九一XMT_Fuel rr*ter一化妆诡”大V>h（ty mivYor器極芯（可傅知周凰环境的）光控装置S仆LQit conRroltfrig system /斗一夕K<y cyl^d*r遥控门锁Ke>bss orrtry system 空气调节器X73>W cotHentr自动空週才f "X/Automatic air eodrtrjner转向盘対77>外仆儿St«enr)x* r T 9 >Steerhs划痕板畑7%-卜Qr-«后r^i^*A 烟衣t：T 7 MMh tr«y力审卜Carpet麦速“川一SM grftBSX系统SMt bGk凸聲Aa*«e开度魅料容签盖开启工具丿I"闻fl；・室内2安全带扣环 儿卜攵/夕:Tlz-b Seat beh toogue pfote安全带卡子— :/一卜7讣丿3夕儿gq i hxkM开度UKr — yb 9uOwning <rim \中心支柱装饰te>5tr5-«-=^>a CtncarpHtor Garnish车厦陡装僚儿一7乃彳卜•丹一二少》工Roof Gdrnah矗背可调匡椅 彷彳二""卜少—卜卜”杪 应Xig&MT盘凸勺自的•筍仲 歹此|djj史櫛衣全帯/ S 卜“卜S M \ btttSeat heater安全帯收緊器 "卜“卜M 为 / Seetbth rwtoctor头枕 电adw (匝綸靠背 C/-HW 夕S MI bxk庄椅衆皮机能1 （发动机的） 空气流量计 X77 口 X-A Airflow rwbor交流发电机 才丹舛一 AAtom ） tor发动机xyj/y Engine转向懂拉杆转向横拉杆瑞头 夕彳口 ^KxyK Tie rodandWaftertcm^nturB sensorOil prenure switchRacl&pirvon ty” power stwring空r 滤消器 r79U-r- clttnrr 风廂皮骨 Ftn git Wtrinc her new$VW<wfc>« EE 叶水温传总器电线束机油压力开关齿轮齿条式动力转向驱动轴卜F 柑〒才Drive悬挂机构捋气歧管Min 向 Id自动变速莪宣 万■卜•？ f^9b 9>ZAueomrtie trantmmton发动机支菓EA>M 附UAtblog.s;iriSLC ；D 仃 I .Y 门/qdjj机能2 冷气低压管冷气固定扣 A/C1二枷才VC Unk chmcirg制动液 口/一丰液VCA/C$uctbn pp»冷气高压管4 < */A/C UtMtf ppt冷气低压管软曾A/C wctbn taw冷代离压晉较管 A/C cfecharg* 空7515抵 "八 aircodltbnerBate booster尉油箱Reservoir tankBmle tubr冲却畝热3制动加力務kaartaorerSS ttog.1635U 四&门智釣"曲yqdjj照明灯”一佐<f > Room lamp侧窗玻璃和卜mwSite vwnd writes排放EmiMion仪衰板InttrumerK尾气净化装置Emission control system仪表板歹乡J/二八*儿Xl AH* 发动机z>9> Engint 仇us传功Mig一夕一/ ABSZT” /散热磊妙工-少RoMor门控开关力-ryx-f^f Coute «ySwitch燃油箱A72 夕:FT 5k电池尹丿0Bactery电动泵氧气传感签O2tr>v-Oxyf©^S«wer保殓丝盒传Fuw box门疫灯切3爲顷环也mWqdjj粗合仪表Z3 >t2 木£/Combination nn^ter转向柱罩SUer^f edumH eov^e 制动路板BrakeFecklM蹬擒脚板力卜"卜FgtRxt 除黨装置尹兀兔夕[>tfrQ«ttr\喇叭形缓冲期去j" 5>FH>mP>d气姿系统工刃。
车身尺寸及附件部分
图 47
14
PDF 文件使用 "pdfFactory Pro" 试用版本创建
奇瑞·A520 维修手册
5、拆下螺钉，取出扶手盖；撬出玻璃 升降器开关，拔出线束；
车身尺寸及附件部分
6、拆除左前门护板固定螺栓（图 49、 50 中） ，可取下门护板。 装配要求：拆卸、安装时均应采取 措施防止弄脏清洗时的工作区。这 些工作中保持清洁是非常重要的。 门护板与门内板之间配合间隙应均 匀.
7、再拆去图中两螺栓后可取下清洗液 罐；
车身尺寸及附件部分
图 21 8、取下清洗泵。
图 22
五、翼子板的拆卸：
1、拆去紧固螺栓；
图 23 2、拆去侧裙护板螺钉；
图 24
8
PDF 文件使用 "pdfFactory Pro" 试用版本创建
奇瑞·A520 维修手册
图 48
玻璃升降开关
图 49
7、移除左前门保护膜；
图 50
图 51
15
PDF 文件使用 "pdfFactory Pro" 试用版本创建
奇瑞·A520 维修手册
8、取下内开手柄固定螺钉，松开内开 拉线和内保拉线；
车身尺寸及附件部分
图 52 9、拆除固定螺钉，拔下线束，取下扬 声器；
图 28
图 27
9
PDF 文件使用 "pdfFactory Pro" 试用版本创建
奇瑞·A520 维修手册
车身尺寸及附件部分
第二章 后盖部分
一、行李箱门的拆卸
1、用平口起子撬出牌照灯;
图 29
2、 拔下线束插头,可从行李箱内侧拉出 线束;
图 30
奇瑞汽车销售有限公司旗云车身拆装维修手册(PDF 72页)
奇瑞旗云维修手册
（车身拆装部分）
奇瑞汽车销售有限公司售后服务部
-1-
PDF 文件使用 "pdfFactory Pro&网() 海量资料下载
目录
第一章 车身大梁维修 ....................................................................................................................5 一、车身维修的基本说明....................................................................................................... 5 二、防腐保护层 ......................................................................................................................6 1、防腐保护层工艺......................................................................................................... 6 2、车身底板保护............................................................................................................. 7 三、调节可移动零件的尺寸................................................................................................... 8 1、发动机舱及挡风玻璃框架尺寸................................................................................. 9 2、检测行李箱舱口开口尺寸....................................................................................... 10 3、检测车身 B 柱与 C 柱间的尺寸 ............................................................................. 11 4、检测车身 A 柱铰链间距的尺寸..............................................................................12 5、检测车身 B 柱铰链间距的尺寸..............................................................................13 6、检测前、后门开口尺寸........................................................................................... 13 四、车内保护蜡 ....................................................................................................................14 五、车外保护蜡 ....................................................................................................................16 1、发动机仓保护蜡....................................................................................................... 16 2、车身底板保护........................................................................................................... 17 3、车身前外部油灰状粘接剂的使用........................................................................... 18 4、油灰粘接剂使用表................................................................................................... 19 6、油灰粘接剂使用表................................................................................................... 20 7、车身内部喷涂油灰状粘接剂................................................................................... 20 8、油灰粘接使用表....................................................................................................... 21 9、油灰粘接剂使用表................................................................................................... 22 六、检查车身底板的尺寸..................................................................................................... 23 1、用专用测量系统的框架检测车身........................................................................... 25 2、用专用测量系统的框架检测车身（检测时使用固定机械工具） .......................26
奇瑞开瑞维修手册电路部分
奇瑞开瑞维修手册（电路部分）奇瑞汽车销售有限公司售后服务部目录一、读图说明 (3)1、继电器盒主电路编号 (3)2、中央电器盒插接件说明 (3)3、中央电器盒功能说明 (3)二、各电路系统控制原理图 (5)1、启动、充电系统 (5)2、空调系统 (6)3、防盗、玻璃升降 (7)4、仪表系统 (8)5、音响系统 (9)6、ABS系统 (10)7、安全气囊 (11)8、雨刮系统 (12)9、电动后视镜 (13)10、灯光、除霜系统 (14)11、发动机电喷系统 (15)12、顶灯系统、倒档信号、刹车信号、喇叭、点烟器 (16)一、读图说明1、继电器盒主电路编号30：无保险丝，直接来自蓄电池15：直接来至点火开关X: 直接来至点火开关，启动时断开31: 虚拟地线58b：内照明调节线2、中央电器盒插接件说明电路原理图中有一条红色线，表示过中央电器盒电路针脚。
如：B+表示过中央电器盒主电源接线座；D/10表示过中央电器盒D插座第10号针脚。
3、中央电器盒功能说明二、各电路系统控制原理图1、启动、充电系统31-(GROUNDX 灰色蓝色绿色棕色红色黑色白色粉红橙色紫色黄色乳白铅色2、空调系统58b （RHEO 31X 1530（B+）灰色蓝色绿色棕色红色黑色白色粉红橙色紫色黄色乳白铅色3、防盗、玻璃升降31X 1530（B+）灰色蓝色绿色棕色红色黑色白色粉红橙色紫色黄色乳白铅色铅色乳白黄色紫色橙色粉红白色黑色红色棕色绿色蓝色灰色58b(RHEO)30（B+）X 311531X 1530（B+）灰色蓝色绿色棕色红色黑色白色粉红橙色紫色黄色乳白铅色黑色铅色紫色棕色乳白橙色灰色黄色粉红红色绿色蓝色白色3158b （RHEO 30（B+）X 157、安全气囊31X1530（B+）8、雨刮系统灰色蓝色绿色棕色红色黑色白色粉红橙色紫色黄色乳白铅色1531X 30（B+）9、电动后视镜31-(58b(RHEO)31X 1530（B+）灰色蓝色绿色棕色红色黑色白色粉红橙色紫色黄色乳白铅色10、灯光、除霜系统31X 1530（B+灰色蓝色绿色棕色红色黑色白色粉红橙色紫色黄色乳白铅色11、发动机电喷系统=Gr =L =G =Br =R =B W =V =Y =12、顶灯系统、倒档信号、刹车信号、喇叭、点烟器31X 1530（B+）铅。
艾瑞泽7 QR525MHE-DA变速器维修指导
5、变速器壳体与离合器壳体的分离
将变速器和离合器壳体螺栓拆除之后，将离合器、变速器壳体分离（图 5），分离的过程中因为
密封胶的缘故拆卸比较困难，可以使用小锤子等工具敲击变速器壳体侧面凸出的部分，待两者分离之
后取下变速器壳体，同时拆卸时注意不要破坏两个壳体的结合面，以免重新装配之后变速器漏油。
变速器壳体
图 11
-9未经本公司书面允许，不得复制、翻译或摘录。本公司明确保留按照法律规定有关版权的一切权利。
奇瑞 M16 QR525MHE-DA 变速器维修指导
11、输出轴的拆解 输出轴的拆解和输入轴的拆解方法和过程基本相同，可以将输出轴拆解至图 12 状态。
图 12
12、差速器的拆解
如图 13 所示首先将两个轴承使用专用工具取下，然后将从动齿轮与差速器壳体螺栓卸下，拆下
版本 00 版
作者 日期 吴要标 2013 年 8 月
内容
相对上一版本变更内容
QR525MHEDA 变速器维 修指导
适用车型和配置
备注：.
1. 本维修手册适用于奇瑞汽车有限公司 QR525MHE-DA 变速器的使用以及维修。 2.《QR525MHE-DA 变速器维修指导》表达了该变速器各零部件、各总成之间的联系，主要目的是给用户 以及维修人员在维护和维修 QR525MHE-DA 变速器时提供一个参考。 3.受编者自身的水平以及其他条件的限制，本维修手册中错误以及不完善的地方在所难免，在维修和使用 过程中，请随时将 QR525MHE-DA 变速器和本维修手册存在的问题及改进意见，通知我们，以便更正完善这本 维修手册，我们将表示诚挚的谢意。
机械齿轮啮合式 QR525MHE-DA 速比
3.583（43/12） 2.053（39/19） 1.379（40/29） 1.03（34/33） 0.821（32/39） 3.417（41/12） 4.313（69/16） 0.806(29/36)
艾瑞泽7 PEPS被动进入启动系统
版本和更改说明：
版本 01 版 作者 程灿雄 审核 日期 2013 年 8 月 8 日 内容 PEPS 系统 相对上一版本变更内容 适用车型和配置 艾瑞泽 7 舒适、豪华 型
备注： 1、 若需要查找电路图，因车型配置不同相应电路图可能存在差异，请对应参考
各个服务站使用此指南时，如发现有错误或疑问，请电话联系奇瑞汽车销售有限公司售后服务部（国内）技术科。 未经本公司书面同意，不得复制、翻译或摘录。本公司明确保留按照法律规定有关版权的一切权利。
安徽奇瑞汽车销售有限公司售后服务部 2013 年 8 月 8 日
2
未经本公司书面允许，不得复制、翻译或摘录。本公司明确保留按照法律规定有关版权的一切权利。
奇瑞艾瑞泽 7 PEPS 被........................................................................................................................................................................ 4 一、简介 ................................................................................................................................................................................. 4 二、功能、原理描述 ...................................................................................................
艾瑞泽7 EPS维修指南
奇瑞艾瑞泽7 EPS系统维修手册版本：01版编制：程灿雄审核：批准：时间：2013年8月8日版本和更改说明：版本 作者 日期 内容 相对上一版适用车型和配置本变更内容01版 程灿雄 2013年8月8日EPS部分 M16车型备注：1、本资料主要内容为M16车型 EPS系统维修指导手册,主要用于M16 舒适型和豪华型配置2、本资料主要来源于研究院提供的资料编制的由于编者水平有限，难免有遗漏或错误，欢迎给予指正.各个服务站使用此维修资料时，如发现有错误或疑问，请电话联系奇瑞汽车销售总公司售后服务部（国内）技术科。
未经本公司书面允许，不得复制、翻译或摘录.本公司明确保留按照法律规定有关版权的一切权利。
奇瑞汽车销售总公司售后服务部2013 年8月8 日目录第一章 EPS系统介绍 (4)一、EPS工作原理 (4)二、EPS产品结构 (5)2.1、总览图 (5)2.2、结构分解图 (5)三、EPS电气系统 (7)3.1、电气原理图 (7)3.2、EPS模块插接件针脚定义 (8)3.3、电源供给 (9)第二章 故障诊断与分析 (10)一、故障诊断 (10)1.1、诊断流程图 (10)1.2、典型故障代码 (11)二、诊断仪操作菜单使用与说明 (11)第三章 电动助力转向管柱带中间轴总成装配与调整 (15)一、电动助力管柱带中间轴总成装配 (15)二、转向器的安装 (17)三、转向器的调整 (18)四、注意事项 (18)第五章 搬运操作指南 (19)第一章 EPS系统介绍一、EPS工作原理当驾驶员转动方向盘时，安装于转向管柱上的力矩传感器将检测到作用在方向盘上的力矩传给转向助力控制单元。
根据转向力矩、车速（由整车CAN线提供）、方向盘转角、方向盘转速等信息以及存储在控制单元中的特性曲线图，控制单元根据特定的算法计算出必要的助力力矩并控制电动机工作。
由电动机驱动管柱提供转向助力，从而驱动转向齿条工作。
1.1、工作示意图：驾驶员转向力EPS助力力矩EPS助力模块转向推力轮胎转向轮胎转向1.2、工作原理框图：图片英文解释：Steering wheel:方向盘 sensor signals：传感器信号 sensor power：传感器电源 ptical torque sensor ：转向角扭矩传感器 power：电源 vehicle speed：车速vehicle status signals：车辆状态信号 gearbox：齿轮箱motor：马达电机 motor drive：马达电机驱动motor position measurement：电动机位置反馈输入 rack：齿条二、EPS产品结构2.1、总览图③②⑤④-① 柱管总成：管理碰撞时系统溃缩路径与能量吸收；-② 调节手柄：通过松开手柄可实现方向盘角度调节，选择最优驾驶角度；-③ 无刷电机（Motor）：按照控制器的指令输出所需助力扭，是EPS的动力源；-④ 控制器（ECU）总成：负责接收与下达内外部信号，控制助力扭矩的大小；-⑤ 中间轴总成：EPS助力传递部件；2.2、结构分解图分解图零件清单：序号 英文名称 中文名称1 SLEEVE, LOCK 锁止套2 RING LOCK SLEEVE 锁止套垫圈3 SHAFT， TUBULAR STEERING 转向管柱上轴4 BEARING ASM, UPPER STRG SHAFT 上转向轴轴承5 JACKET, UPPER 上柱管6 BUSHING, TELESCOPE 管状衬套7 RETAINER, PLATE 卡环8 JACKET, LOWER 下柱管9 PLATE, ASSIST MECH 助力装置盖板10 ASSIST ASM, MOTOR & CONTROLLER 助力器总成（电机与控制器）11 BOLT, PINCH 连接螺栓12 SHAFT ASM, INTER STRG 中间轴总成13 CAPSULE, STRG COLUMN SUPPORT 拉脱块14 STRAP, E/A 吸能钢带15 RETAINER, E/A STRAP 吸能钢带保持架16 BOLT, HEX HEAD 六角螺栓17 BRACKET, ANTI-ROTATION 防转支架18 NU, ANTI-ROTATION 防转螺母19 LEVER ASM, RAKE 调节手柄总成20 CAM, RAKE ADJUSTMENT 调节螺母21 BRACKET, RAKE 调节支架22 SPRING, RAKE 调节弹簧23 BRACKET, COMPRESSION 压缩支架24 BRACKET, SHROUD MTG 护罩支架25 BOLT, RAKE ADJUSTMENT 调节螺栓三、EPS电气系统3.2、EPS模块插接件针脚定义车辆电源：控制器电源插接件（电路原理图上定义为A插件）车辆信号：控制器信号插接件（电路原理图上定义为B插件）针脚 功能 线径 颜色 备注 1 IGN 信号 0.5 RG 2 CAN 1高 0.5 O 3 CAN 1低 0.5 OB4 无定义5 无定义6 信号地 0.5 Br7 无定义8 无定义9 无定义 10无定义针脚 功能 线径 颜色 备注 A电源正极6.0RB电源负极6.0 Br3.3、电源供给EPS系统使用电池作为其主要供电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
奇瑞M16维修手册（车身尺寸及附件部分）版本：01版编辑：吴允亮张思强时间：2013.08版本和更改说明：版本作者日期内容相对上一版本变更内容适用车型和配置01版吴允亮张思强2013年8月车身及内外饰备注：本资料在编写过程中，得到研究院工程师的支持，在此表示感谢！.由于编者水平有限，难免有遗漏或错误，欢迎给予指正.各个服务站使用此维修资料时，如发现有错误或疑问，请电话联系奇瑞汽车销售总公司售后服务部（国内）技术科未经本公司书面允许，不得复制、翻译或摘录.本公司明确保留按照法律规定有关版权的一切权利.奇瑞汽车销售总公司售后服务部2013年8月目录第一章前舱盖与行李箱盖拆装 (6)第一节前舱盖的拆装 (6)1、准备工作 (6)2、注意事项 (6)3、前舱盖附件的拆装 (6)4、前舱盖总成的拆卸与调整 (7)5、前舱盖锁的调整与安装 (7)第二节行李箱盖的拆装 (8)1、准备工作 (8)2、行李箱锁芯的拆装 (8)3、行李箱盖的拆装 (9)第二章内饰件拆装 (10)第一节安全带的拆装 (10)1、准备工作 (10)2、注意事项 (10)3、拆卸步骤 (10)4、安装步骤 (12)第二节座椅的拆装 (13)1、准备工作 (13)2、注意事项 (13)3、前座椅拆装步骤 (13)4、后座椅拆装步骤 (14)第三节扶手箱和副仪表板的拆装 (16)1、准备工作 (16)2、注意事项 (16)3、拆卸步骤 (16)4、安装步骤 (19)第四节地毯的拆装 (20)1、准备工作 (20)2、注意事项 (20)3、拆卸步骤 (20)4、安装步骤 (20)第三章车门的拆装与维修 (21)第一节前门的拆装与维修 (21)1、系统组成图 (21)2、准备工作 (22)3、注意事项 (22)4、拆卸步骤 (22)第二节后门的拆装与维修（以左后门为例） (29)1、准备工作 (29)2、注意事项 (29)3、拆卸步骤 (29)4、安装与调整步骤 (35)第四章前后保险杠的拆装与维修 (36)第一节前保险杠的拆装 (36)1、准备工作 (36)2、注意事项 (36)3、拆卸步骤 (36)4、安装与维修 (37)第二节后保险杠的拆装与维修 (38)1、准备工作 (38)2、注意事项 (38)3、拆卸步骤 (38)4、安装步骤 (39)第五章前大灯和雾灯的拆装与维修 (40)1、准备工作 (40)2、注意事项 (40)3、前大灯的拆卸步骤 (40)4、雾灯的拆卸 (42)5、前大灯与雾灯的安装 (42)第六章顶棚的拆装 (43)1、准备工作 (43)2、注意事项 (43)3、遮阳板拆装 (43)4、乘客扶手拆装 (44)5、前顶灯拆装 (45)6、后顶灯拆装 (46)7、后固定座拆装 (47)8、A柱护板拆装 (47)9、B柱护板拆装 (48)10、C柱护板拆装 (49)11、顶棚的拆装 (50)第七章天窗的拆装 (51)1、准备工作 (51)2、注意事项 (51)3、天窗总成拆装 (51)第七章仪表台的拆装 (53)一、仪表台附件的拆装 (53)1、准备工作 (53)2、注意事项 (53)3、中央控制面板的拆装 (53)4、仪表拆装 (54)5、手套箱的拆装 (55)二、仪表台总成的拆卸 (56)1、仪表台的拆装 (56)三、低频天线的拆卸 (59)1．低频天线拆卸 (59)1.1拆卸步骤 (59)第八章空调系统 (62)一、系统组成 (62)二、蒸发器总成拆卸 (63)1、准备工作 (63)2、注意事项 (63)3、拆卸步骤 (64)4、蒸发器总成安装 (66)第九章车身尺寸 (67)第一节车身装配尺寸 (67)第二节发动机舱开口及风窗开口尺寸 (94)第三节行李箱开口尺寸 (96)第四节车身B柱与C柱间距尺寸 (97)第五节前、后门开口尺寸 (99)第一章前舱盖与行李箱盖拆装第一节前舱盖的拆装1、准备工作工具：7#套筒扳手、10#套筒扳手、13#套筒扳手、内饰翘板专用工具2、注意事项2.1、佩戴必要的劳保用品，以免发生意外事故，安全第一。
2.2、拆装过程中，要特别注意掌握合适的力度，禁止野蛮操作。
2.3、在内饰件拆装的过程中，要注意保护装饰件表面不被划伤。
3、前舱盖附件的拆装3.1、拆卸步骤3.1.1、用内饰翘板拆下隔热垫上的卡扣16个，取下前舱隔热板。
3.1.2、向后扳动喷嘴，拔掉喷水软管可取下雨刮喷嘴。
3.2、安装步骤安装步骤与拆卸步骤相反，安装时请参考拆卸步骤。
4、前舱盖总成的拆卸与调整4.1、通过13#扳手旋松四根调整螺栓可以对前舱盖进行前后位置和左右位置的调整。
旋下前舱盖上的四根调整螺栓，可将前舱盖拆下。
4.2、前舱盖总成安装：安装顺序与拆卸顺序相反安装力矩：25±2 N·m5、前舱盖锁的调整与安装5.1、拆卸步骤5.1.1、通过13#扳手旋松这2根螺栓可以对前舱盖锁的位置进行调整，旋下螺栓可将前舱盖锁卸下。
力矩：9±1N·m5.1.2、将前舱盖锁拉线从前舱盖锁总成上拆下。
5.2、前舱盖锁安装安装顺序与拆卸顺序相反，请参考拆卸步骤进行。
安装力矩：9±1 N·m第二节行李箱盖的拆装1、准备工作工具：一字螺丝刀、10#套筒扳手、十字螺丝刀、花键T30套筒扳手2、行李箱锁芯的拆装2.1、拆卸步骤2.1.1、打开行李箱，然后使用十字螺丝刀卸下后盖装饰板卡扣，将后盖装饰板取下。
注：行李箱塑料卡扣11个。
2.1.2、用花键T30套筒扳手拆下行李箱锁电机的两个螺栓。
力矩：10 ± 1.5N·m2.1.3、拔下行李箱锁线束与行李箱线束的插头。
2.2、安装步骤安装顺序与拆卸顺序相反，安装时请参考拆卸步骤。
注意事项：锁柱无变形、螺栓安装到位，行李箱上锁体护套应完好，锁舌必须灵活开关。
3、行李箱盖的拆装3.1、拆卸步骤3.1.1、拔下行李箱与室内线束的插头。
3.1.2、用一字螺丝刀撬下行李箱两边气弹簧的卡片并取下气弹簧。
3.1.3、用10#套筒扳手拆下左右两边各2个调整螺栓并取下行李箱盖。
力矩：25± 2N·m3.2、安装步骤安装顺序与拆卸顺序相反，请参考拆卸步骤进行。
注：安装时要将行李箱盖周边的间隙调整均匀，上下高度调整均匀一致，过渡圆滑；特别要注意表面件面漆的保护。
第二章内饰件拆装第一节安全带的拆装1、准备工作工具：一字螺丝刀、十字螺丝刀、17#套筒、力矩扳手零件：一次性卡扣2、注意事项2.1、佩戴必要的劳保用品，以免发生意外事故，安全第一。
2.2、保持安全带干净，避免沾油，检查安全带有无损伤。
2.3、拆装过程中，要特别注意掌握合适的力度，禁止野蛮操作。
2.4、在内饰件拆装的过程中，要注意保护装饰件表面不被划伤。
3、拆卸步骤3.1、用一字螺丝刀小心撬开前门门槛压板。
3.2、拆下前门洞密封条。
3.3、使用10#套筒拆下后门槛压板1个螺栓。
3.4、拆下安全带下装饰盖。
3.5、使用力矩扳手及17#套筒松开安全带螺栓（下）。
力矩：50 ± 5 N·m3.6、使用十字螺丝刀拆下B柱下护板下部两颗螺钉。
力矩：1.5± 0.5 N·m3.7、用十字螺丝刀拆下B柱上护板下方2颗螺钉，然后取下B柱上护板。
注意：小心里面的卡子断裂。
力矩：1.5± 0.5 N·m3.8、撬下侧气帘标示堵盖，然后用十字螺丝刀拆下B柱上护板上部的1颗螺钉取下B柱上护板。
注意：小心里面的卡子断裂。
力矩：1.5± 0.5 N·m3.9、用T50花键套筒拆下安全带上吊环螺栓。
力矩：7 ± 1 N·m3.10、用17#套筒拆下安全带卷收器固定螺栓，然后取下安全带。
力矩：50 ± 5 N·m注意：因本车安装了预紧式安全带，取卷收器时要轻拿轻放，以免损坏卷收器。
4、安装步骤安装步骤请参考拆卸步骤以相反的顺序进行。
注意：4.1、保持安全带干净，避免沾油，检查安全带有无损伤，急拉锁止，缓拉顺畅。
4.2、立柱护板和车身应配合牢固，不允许出现松动现象；与顶棚、密封条应配合良好。
4.3、B柱上护板安全带调整滑道挡板活动自如，不影响安全带的调节，B柱上护板和下护板配合间隙均匀且小于1mm。
4.4、B柱下护板和前后门槛压板配合间隙均匀且间隙小于1mm。
第二节座椅的拆装1、准备工作工具：13#套筒扳手、力矩扳手2、注意事项2.1、佩戴必要的劳保用品，以免发生意外事故，安全第一。
2.2、保持座椅表面干净，避免沾油，检查座椅有无划伤。
2.3、拆装过程中，要特别注意掌握合适的力度，禁止野蛮操作。
2.4、在内饰件的拆装的过程中，要注意保护装饰件表面不被划伤。
3、前座椅拆装步骤3.1、拆卸步骤3.1.1、通过按动左前座椅左边的前后调节按钮，将座椅向后移动，用力矩扳手及13#套筒拆下座椅后方两颗固定螺栓。
力矩：25± 3N·m3.1.4、通过拉动左前座椅下方的移动拉手，将座椅向前移动，用13#套筒拆下座椅后方两颗固定螺栓。
力矩：25± 3N·m3.1.5、拔下座椅下方插件，拆下座椅。
3.1.6、右前座椅拆装参照左前座椅拆装。
3.2、安装步骤安装步骤请参考拆卸步骤以相反的顺序进行。
4、后座椅拆装步骤4.1、拆卸步骤4.1.1、用一字螺丝刀将后坐垫撬起并取下。
4.1.2、按动锁止杆将左后靠背掀起。
4.1.3、用10#套筒松开左侧小靠背1颗固定螺母向上提取下左侧小靠背。
力矩：3±0.5N•m4.1.4、如右图红色箭头所标方向使用一字螺丝刀撬动白色卡扣，取下靠背。
4.1.5、左后侧靠背拆卸方法请参照右边拆卸。
4.2、安装步骤安装步骤请参考拆卸步骤以相反的顺序进行。
第三节扶手箱和副仪表板的拆装1、准备工作工具：一字螺丝刀、十字螺丝刀、10#套筒、棘轮2、注意事项2.1、请佩戴必要的劳保用品，以免发生意外事故，安全第一；2.2、拆装过程中，要特别注意掌握合适的力度，禁止粗暴操作；2.3、在内饰件拆装的过程中，要注意保护表面装饰件不被划伤。
3、拆卸步骤3.1、用十字螺丝刀拆下副仪表台右侧的装饰板螺钉，然后取下装饰板。
力矩1.5± 0.5 N·m3.2、使用专用工具塑钢撬棒取下副仪表台左侧的装饰板。
3.3、使用十字螺丝刀拆下副仪表台左右两侧前部固定螺钉各2颗。
力矩：1.5± 0.5 N·m3.4、使用十字螺丝刀拆下手套箱下部前后左右两侧固定螺钉各2颗。
力矩：1.5± 0.5 N·m3.5、使用10#套筒拆下手套箱中的两颗螺栓。
力矩：5±1 N·m3.6、使用专用工具塑钢撬棒拆下副仪表台后面板总成。
