UG标准件库的使用方法
UG标准件库创建实例
GB/T 97.1-2002平垫圈标准中我们可以查到这3个尺寸的数值，现在我们摘录平垫圈中公称规格为5~12的这几个零件尺寸，见下表：
内径d1（公称min）外径d2（公称max）厚度h
5.3 10
6.4 12 1.6
8.4 16 1.6
5、在刚才的薄圆柱上创建一个孔，直径为d1，先选择一个面，再选择另一个面，使其通过面，定位方式选择点到点，再选择外圆，这样就把内孔做好了；
、保存所创建的文件
、开始建立部件族。
选择【工具】→【部件族】
、把可用的列中我们所建立的表达式添加到选定的列中，族保存目录我们改成第1
Office Excel软件，如图。
在DB_PART_NO
11、新建一个UG文件，进入到建模模块并打开装配模块，选择【装配】→【组件】→【增加
二、GB/T 6170-2000 1型六角螺母
其实不管什么零件，都可以按照上面所说的平垫圈部件族的创建方法，这是最基本的一个。
UG标准件库的使用方法
UG标准件库的使用方法
一、UG标准件库的使用方法
1.将stdlib整个文件夹COPY到X:\Program Files\EDS\Unigraphics NX
2.0目录下(X为UG的安装盘符);
2.用记事本打开X:\Program Files\EDS\Unigraphics NX 2.0\UGII\menus目录下的custom_dirs.dat文件,在最后增加一行输入stdlib文件夹的绝对路径(X:\Program Files\EDS\Unigraphics NX 2.0\stdlib),保存;
3.重新启动UG.
4.进入UG之后，在自定义里把标准件工具条拿出来就可以用了。
一、基于UG的标准件库的建立原则
1．每个标准件都应有一个中心基准（如基准点或基准轴或基准面，主要使用三面基准），建立标准件时，坐标系（相对坐标和绝对坐标）应在该标准件的对称中心位置。
2．应尽量减少特征数，特征间尺寸用关系表达式表示。
将特征数分为主参数和次要参数，用主参数去控制和约束次要参数。
3．每个标准件应在菜单“装配（Assemblies）”中设置“参考集（Reference Rets）”，调出时仅显示特征实体（Solid）。
4．对于一个由几个标准零件装配在一起而组成的标准部件，要注意建立标准部件内各个标准零件之间的参数值传递，即建立各个标准零件之间的尺寸链接关系，并用一个主要的标准零件去控制和约束其它的次要标准零件。
ug标准件怎么调用
ug标准件怎么调用UG标准件怎么调用。
UG标准件是一种常用的机械零件，在工程设计和制造中起到了非常重要的作用。
它们可以帮助工程师在设计过程中快速、准确地实现零件的组装和连接。
接下来，我将向大家介绍UG标准件的调用方法，希望能够帮助大家更好地应用这些标准件。
首先，打开UG软件，并创建一个新的零件文件。
在零件文件中，选择“插入”菜单中的“标准件”选项。
在弹出的对话框中，可以看到各种类型的标准件，如螺栓、螺母、垫圈、销轴等。
根据实际需要，选择相应的标准件类型。
接下来，选择需要的标准件尺寸和规格。
在对话框中，可以设置标准件的直径、长度、螺纹规格等参数。
根据设计要求，输入相应的数值，并确认选择。
在零件文件中，将标准件放置到需要的位置。
可以通过拖拽、旋转等操作，将标准件放置到设计图纸中的合适位置。
确保标准件与其他零件的连接位置和方式符合设计要求。
在放置标准件的过程中，可以根据需要进行多次调整和修改。
通过UG软件提供的各种工具和功能，可以实现对标准件的精确控制和调整。
确保标准件的位置、方向和尺寸都符合设计要求。
最后，在设计完成后，对整个零件进行检查和验证。
确保标准件的位置和连接方式都符合设计要求，并且与其他零件之间没有冲突和干涉。
在确认无误后，保存并提交设计文件。
总的来说，UG标准件的调用并不复杂，但需要工程师具备一定的操作技能和对标准件的理解。
通过上述步骤，可以帮助工程师更好地应用UG标准件，提高设计效率和精度。
希望本文介绍的内容能够对大家有所帮助，谢谢阅读！。
UG标准件库
UG标准件库
UG标准件库是一款专门为UG软件用户设计的标准件库，它包含了丰富的标
准件模型，能够满足用户在UG软件中进行建模和设计时的各种需求。
UG标准件
库的使用能够极大地提高用户的工作效率，减少重复建模的时间，使用户能够更加专注于产品的设计和创新。
UG标准件库中包含了各种常用的标准件模型，如螺栓、螺母、轴承、齿轮等，这些标准件模型都是按照国际标准进行设计和制作的，保证了其在实际使用中的准确性和可靠性。
用户可以通过UG标准件库快速地找到所需的标准件模型，并将其直接导入到自己的设计模型中，省去了用户自行建模的时间和精力。
UG标准件库的使用非常简单，用户只需要在UG软件中打开标准件库面板，
然后通过搜索或浏览的方式找到所需的标准件模型，点击即可将其导入到当前的设计模型中。
UG标准件库还支持用户自定义标准件模型的管理和分类，用户可以根
据自己的需求将常用的标准件模型进行分类管理，方便快速地找到所需的标准件模型。
UG标准件库的更新和维护也非常及时，用户可以通过UG官方网站或UG软
件内置的更新功能获取最新的标准件模型，保证了用户在使用UG标准件库时能够获得最新的标准件信息和模型。
总的来说，UG标准件库是UG软件用户必备的利器，它能够极大地提高用户
的工作效率，减少重复建模的时间，为用户的产品设计和创新提供了便利。
我们相信，随着UG标准件库的不断完善和更新，它将成为更多UG软件用户不可或缺的
设计工具，为用户的工作带来更多的便利和效益。
UG标准件库，让设计更高效，让创新更便捷！。
基于UG的参数化标准件库的研究与实现
Research and Im plem en ta tion of Param eter ized Standard Parts L ibrary Ba sed on UG
WANG Yi2shu, ZHANG Yi, L IANG Q iang (Co lle ge o f M e cha n ica l Eng ine e ring o f C ho ngq ing U n ive rs ity, C ho ngq ing 400030, C h ina )
由于系统采用开放式的库结构用户可以任意修改库内的标准件不会对系统产生影响如果用户需要对标准件库进行扩充不必了解编程的任何知识只需建立新的标准件部件族模板文件并在相应的文本文件上增加一条记录即可应用程序不需要进行任何形式的修改这种结构大大地方便了用户对标准件库的修改和扩充
·信息与技术 ·
王艺树 ,等 ·基于 UG的参数化标准件库的研究与实现
·信息与技术 ·
王艺树 ,等 ·基于 UG的参数化标准件库的研究与实现
实现 ,探讨了基于 UG的标准件库创建 、调用的关键技术 。 开发的系统直接集成到 UG NX上 ,实现了与 UG NX5 版 本的无缝连接 ,采用参数化设计手段 ,具有开放性的接口 。 系统对减轻工程设计人员的设计工作量 、提高工程设计品 质 、缩短研制周期具有重要作用 ,也对促进信息技术下的 标准化工作和国产数据库实用性项目开发有着积极的影 响 ;同时也是使用 UG /Open 在 UG 上建立标准件库的一 种尝试 ,为 UG标准件库的其他开发方法提供了思路 。
a) 利用部件族建立标准件模型库 。部件族相当于一 个高级的表达式编辑器 ,利用其可以将 UG的数据库与电 子表格之间实现无缝连接 ,从而协助建立参数化的标准件
如何建立UG的三维标准零件库
如何建立UG的三维标准零件库?一、基于UG的标准件库的建立原则1．每个标准件都应有一个中心基准（如基准点或基准轴或基准面，主要使用三面基准），建立标准件时，坐标系（相对坐标和绝对坐标）应在该标准件的对称中心位置。
2．应尽量减少特征数，特征间尺寸用关系表达式表示。
将特征参数分为主参数和次要参数，用主参数去控制和约束次要参数。
3．每个标准件应在菜单“装配（Assemblies）”中设置“参考集（Reference Rets）”，调出时仅显示特征实体（Solid）。
4．对于一个由几个标准零件装配在一起而组成的标准部件，要注意建立标准部件内各个标准零件之间的参数值传递，即建立各个标准零件之间的尺寸链接关系，并用一个主要的标准零件去控制和约束其它的次要标准零件。
二、标准件的创建方法1．电子表格（SpreadSheet）法（1）File→New,输入一个标准件Part文件名。
（2）Application→Modeling，选取适当参数和方法步骤建立标准件中的一个具体零件（Template Part），由于建立Template Part的方法和步骤将直接决定参数的选取，故应从整体考虑。
（3）Toolbox→Expression，对参数表达式进行Rename和Edit。
（4）Toolbox→Part Families，在Available Columns栏内选定参数，点击Add Column放在Chose Column栏内，待选定所有参数后，点击Create进入Spreadsheet（电子表格）内。
（5）填写并编辑Spreadsheet。
在Spreadsheet内要输入零件号（Part_Name）和相关参数值。
填写完毕后，可选Part Family的Verify Part来生成某零件，以明确参数选定是否正确。
待上述工作准确无误后，可选Part Family的Save Family来存贮该电子表格。
（6）标准件的调用。
UG MoldWizard 标准件建库教程
UG MoldWizard 标准件建库教程编制：王作雨1。
在目录moldwizard/standard/metric下建子目录新建目录mystand|___bitmp|___data|___model2。
在mystand目录下建立文本文件moldwizard_catalog.txt!! Standard part register file!mystand01 /standard/metric/mystand/mystand.xs4::mystand3。
在mystand目录下建立Excel文件mystand.xls3。
在model目录下建立 o_ring.prt4。
在BMP下建立o_ring.bmp5.在DATE目录下建立 cool.xls文件6. cool.xls文件的解释PARENT 定义标准件缺省放在那个组件下 <MW_cool>表示放在组件cool下POSITION 表示标准件的缺省放置方法ATTRIBUTES 表示自动添加的文件属性INTER_PART表示标准件是一个组件需插入列出的部件如：DM标准件SIDE LOCK SETPARAMETERS表示标准件的参数示例文件释放后把mystand目录复制到moldwizard\standard\metric下EXPRESSIONS 表示在标准件中的一些变量需外部输入如图：DM标准件中的顶针BITMAP表示预显的图像INTER_PART表示标准件是一个组件需插入列出的部件如：DM标准件SIDE LOCK SET。
UG标准件调用讲解
第四讲：斜顶调用 （4.2 ）
第五讲：模架调用
第五讲：模架调用
二板模和熱膠道模架 管理界面介紹
目錄區域 圖片區域
類型區域
規格區域 全部參數區域
編輯注冊檔
旋轉模架 編輯標准件
編輯資料檔
重命名對話框 主要參數區域
第五讲：模架调用
三板模模架管理界面介紹
目錄區域 圖片區域
類型區域
規格區域 全部參數區域
第三讲：行位调用
（3.12）
行位背部耐磨块更改方法:
更改方法：把571耐磨块变为工作零件在运算 式名称（X）公式(9)里面更改， 572同571更 改方法相同，注意更改后相关零件要更新。
第三讲：行位调用
（3.13） 行位压块更改方法:
更改方法：把542压块变为工作零件在运算 式名称（H）公式(25)里面更改， 541同542 更改方法相同。
1）.要注意选择标准库 2）.要注意父级﹐就是你要把你要调的标准件装配到哪个元件下面 3）.要注意位置﹐就是标准件调出的定位方式 4）.当你要改数时﹐要注意改完之后要记得敲回车键 5) .调用时需先确定流道位置、类型与大小，减少重复调用的时间.
第三讲：行位调用
（3.1）
Slider_Type:行位类型，指修改束块的 类型及其螺丝的锁固方式！
返回目录
第三讲：行位调用
（3.16） 行位束块更改方法:
行位束块高度56更改方法：把行位束块变为显示零件在运算 式名称（NO）公式(56)里面更改.
第三讲：行位调用
（3.17）
行位束块更改方法:
行位束块高度20更改方法：把行位束块变为显示零件在运算 式名称（NO）公式(20)里面更改.注意更改后总高56不变。
UG标准件调用讲解
第一讲：镶件调用
一﹕（1.4）镶件界面介绍
挂台的位置
可以旋转整个入子 入子的定位方式,有中点和端点定位
第一讲：镶件调用
一﹕（1.5）模仁入子调用时注意事项
1）.要注意选择标准库 2）.前模镶件的父级是CAVITY﹐后模镶件的父级是CORE 3）.镶件的定位方式是POINT（点） 4）.这里的镶件标准件只适合方型入子﹐对不规则的入子要先切再调 入子挂台﹐然后把切的镶件LIKE到挂台上﹐最后加TURE上面去 5）.需要调用多个不同的入子时一定要重命名
第一讲：镶件调用
一﹕（1.6）举例讲解入子调用（
（1）:选择要调用标 准件的目录（SIEMENS)
以方入子为例 ）
（2）:选择要调用标准 件的种类（入子部分） （4）:选择入子所存放
若所要调出入子尺寸 在目录栏上没有，须
进入尺寸栏修改
（3）:选择入子种类 （前模镶件）
的位置（Cavity) （5）:选择入子调出 定位的方式（点) （6）:若入子须重命 名，此处须勾 选此处
第五讲：模架调用
4﹕主要參數的解釋
1）.二板模主要參數的解釋
設定母模板的厚度 設定方鐵的高度 設定GP的位置 設定DP的顯示 注塑机类型 設定公模板的厚度 設定EGP的顯示 設定模架的形狀 模具是否为热流道模 具,(0不是,1是)
2）.三板模主要參數的解釋
設定母模板的厚度 設定方鐵的高度 設定GP的位置 設定SP的位置 設定公模板的厚度 設定EGP的顯示 設定模架的形狀 注塑机类型
2
1
第三讲：行位调用
（3.9）
行位本体更改方法:
第一种行位退出方向加长： 如图E值更改方法：把行位本体变 为显示件：在表达式找到名称(WO) 在公式（slider2::Slider_W）后 面输入负值E值会变小反之输入正 值E值会变大。此种更改方法有利 于保証斜边钉到斜面的足够强度。
基于UG的冲压模具标准件库的研究与开发
基于UG的冲压模具标准件库的研究与开发摘要：基于UG软件分析了建立标准件库的几种方法，并讨论了它们各自的应用范围。
结合实例，重点阐述了在Visual C-6．0环境下运用C++编程语言和UG／OPEN API开发动态链接库（DLL）的方法，通过UG软件调用相关的DLL文件即可建立人机交互式的标准件库。
使标准件库可依据人们使用的习惯进行开发，具有很强的人性化和柔性化。
关键词：UG二次开发；标准件库；模具设计；UG／OPEN API前言随着技术的发展，为了缩短汽车覆盖件模具产品的开发周期、提高市场竞争力，各主流模具企业均开始了3D覆盖件模具设计。
3D模具设计越是普及，其基石---标准件库的作用就越显重要，本文研究的目的是创建出更便于设计者使用的标准件库，以此来提高设计的速度与质量，并为日后备料单的自动输出做好铺垫工作。
UG软件是当前广泛应用的三维CAD/CAM软件之一，并且该软件还提供了相应的二次开发工具，我们可利用这些工具创建出符合自身需要的标准件库，从而大大减少设计人员的重复而烦琐的劳动，使技术人员能腾出更多的时间进行模具结构和工艺方面的改进，进而提高了模具设计的质量和效率。
就UG软件而言，建立三维标准件库的方法大致有三种：（1）利用部件族建立标准件库；（2）利用参数化建模与程序设计相结合的方法建立标准件库；（3）运用程序设计建立标准件库；下面结合“自动输出备料单”功能的需要对这三种方法逐一进行阐述。
1 利用部件族建立标准件库首先利用UG软件中的特征建模模块进行参数化建模，之后再用部件族功能创建该标准件的部件族，该方法操作简单，可由多人同时创建，不足的地方表现在标准件的调用方式和标准件规格的更改等方面，它的调用方式主要有：从另一个UG窗口复制过来或装配到当前模具图中，无论采用哪种调用方式，更改标准件规格时需要进入部件族进行更改，比较麻烦。
通过部件族命令对属性进行编辑时也存在一些问题。
现在很多公司开发了“自动输出备料单”功能，备料单的自动输出需要用到标准件的属性，虽然部件族的“可用列”中可以对属性进行编辑，但编辑后的属性只出现在装配导航器中，在实体上表达不出来，不利于备料单的自动输出，需要对UG软件中的部件族这个命令进行适当的开发，补充一些功能。
ug自动生成明细及标注件号操作说明
自动生成明细及标注件号操作说明
使用要求：
1．从规定的标准件库中调用带有属性的标准件
2．使用带有明细表模板的模具模板
3．安装标准件要使用装配（Assembies）方式，不能使用导入（Import）方式
4．装入所需的标准件后要进入该标准件的Displayed Part状态下修改件号、页次等属性的值5．应该分别在上模、下模、压边圈（压料芯）部件的Drafting状态下生成部件明细
6．操作应在消参之前进行
7．在操作前应该将各部件的装配关系、图层设置整理好
生成明细操作说明：
1．进入部件Drafting状态，在特征树（Part Navigator）中右键点击“Part List”选择“Update Part List”
2．检查一下生成的明细是否有错误
3．在特征树（Part Navigator）中右键点击“Part List”选择“Export”，按照图示设定输出选项
4．在生成的界面里选择需要的内容复制粘贴到Excel表里
5．删掉“PC NO”等多余的内容，把所需内容复制到明细表中
6．进入其他部件重复上述操作，完成明细表的生成
标注件号操作说明：
1．进入装配文件的Drafting状态，在特征树（Part Navigator）中右键点击“Part List”选择“Update Part List”，然后再选择“Autoballoon”，选择要标注件号的视图
2．调整自动标注件号的位置，删除多余的标注。
UG标准件
UG标准件二次开发步骤一、建立标准件3D文件1、在UG modeling模块里建好标准件3D文件，并且区分开TRUE与FALSE两个3D体。
2、打开Format→Reference Sets→弹了Reference Sets 对话框，Create(创建)一个名称为TRUE的文件把真实体选上，再Create一个名称为FALSER的文件把假体选上。
如图：3、点击零件目录中的父辈名称弹右键选择Attributes填入以下数据如图：4、保存文件到自己的文件夹。
二、把标准件放入标准件库。
1、打开Moldwizard_U19\standard\metric\新建一个自己的文件（如Standard）\再在里面建三个文件夹bitmap;data;model及一个standard.xls文件.2、把以上做好的3D文件放到model里，说明图片文件到bitmap里;参数文件放到data里。
如图：写入图片位置。
3、打开记事本记入新建的第一步standard.xls文件路径。
如图：5、在此文件写入各项参数。
如图：标准件的建立标准件就是经常要用到的、并可以通过修改参数来满足不同尺寸规格需要的组件。
Mold Wizard的标准件管理系统就是建立一个这些组件的库，并能够安装调整这些组件。
在Mold Wizard中可以自定义标准件库以用于公司的标准件设计，并添加到标准件库中以在其它的装配中调用。
1.准备工作选定要设定的标准件。
确定需要设定哪些参数，才能保证由这些参数可以生成该标准件？哪些参数需要直接在标准件界面上选择？可以先用草图描一下，也可以直接先作出标准件调用时要用到的BITMAP位图文件（该位图文件也可以在后面根据情况作适当修改）。
更多准备细节请参阅Mold Wizard的帮助文件的标准件部分。
2.建立标准件模型根据上面选定的参数合理安排顺序，建立标准件模型及腔体剪切体模型，并设置好TRUE和FALSE引用集。
要考虑到参数变化对标准件定位基准的影响。
UG标准件库的使用方法
UG标准件库的使用方法一、UG标准件库的使用方法1.将stdl ib整个文件夹COP Y到X:\Progr am Fi les\E DS\Un igrap hicsNX 2.0目录下(X 为UG的安装盘符);2.用记事本打开X:\P rogra m Fil es\ED S\Uni graph ics N X 2.0\UGII\menu s目录下的custo m_dir s.dat文件,在最后增加一行输入std lib文件夹的绝对路径(X:\Progr amFi les\E DS\Un igrap hicsNX 2.0\std lib),保存;3.重新启动UG.4.进入UG之后，在自定义里把标准件工具条拿出来就可以用了。
一、基于UG的标准件库的建立原则1．每个标准件都应有一个中心基准（如基准点或基准轴或基准面，主要使用三面基准），建立标准件时，坐标系（相对坐标和绝对坐标）应在该标准件的对称中心位置。
2．应尽量减少特征数，特征间尺寸用关系表达式表示。
将特征数分为主参数和次要参数，用主参数去控制和约束次要参数。
3．每个标准件应在菜单“装配（Asse mblie s）”中设置“参考集（Refe rence Rets）”，调出时仅显示特征实体（S olid）。
4．对于一个由几个标准零件装配在一起而组成的标准部件，要注意建立标准部件内各个标准零件之间的参数值传递，即建立各个标准零件之间的尺寸链接关系，并用一个主要的标准零件去控制和约束其它的次要标准零件。
二、标准件的创建方法1．电子表格（S pread Sheet）法（1）File→New,输入一个标准件Par t文件名。
ug标准件库怎么用
ug标准件库怎么用
UG标准件库是一款非常实用的工具，可以帮助用户快速准确地找到需要的标
准件，提高工作效率。
接下来，我将为大家介绍如何使用UG标准件库。
首先，打开UG软件，进入标准件库模块。
在左侧的导航栏中，可以看到各类
标准件的分类，如螺栓、螺母、轴承等。
用户可以根据自己的需求，选择相应的分类。
其次，点击所需标准件的分类，会显示出该分类下的所有标准件。
用户可以通
过滚动页面或者使用搜索功能，快速定位到所需的标准件。
在搜索框中输入关键词，如规格、型号、材料等，即可快速筛选出符合条件的标准件。
在选择到需要的标准件后，用户可以通过双击或拖拽的方式，将标准件添加到
自己的设计模型中。
在添加标准件时，UG软件会自动进行匹配和对齐，大大简化
了用户的操作流程。
此外，UG标准件库还提供了标准件的详细信息，用户可以查看标准件的尺寸、材料、重量等参数，帮助用户更好地了解和选择标准件。
除了查找和添加标准件外，UG标准件库还支持用户自定义标准件，用户可以
根据自己的需求，添加新的标准件到库中，方便日后的使用。
在使用UG标准件库时，用户需要注意及时更新标准件库的数据，以保证所使
用的标准件数据是最新的。
UG软件会定期发布标准件库的更新版本，用户可以根
据需要进行下载和更新。
总的来说，UG标准件库是一款非常实用的工具，可以帮助用户快速准确地找
到需要的标准件，提高工作效率。
通过上述介绍，相信大家对UG标准件库的使用方法有了更深入的了解。
希望大家能够充分利用UG标准件库，提升工作效率，更加便捷地进行设计工作。
UG中标准件库的建立
[分享] UG中标准件库的建立标准件, 机械, 定义, 特征, 程序标准件[摘要]介绍了UGII中建立标准件的一般原则和UGII （V16.0）中常用的建立标准件库的方法，对使用用户自定义特征、表达式、零件族和程序建立标准件库的方法进行了详细介绍，同时给出了这几种方法的适用场合和使用时的注意事项。
[关键词]标准件；用户自定义特征；表达式；零件族；程序开发中图分类号：TP391.7 文献标识码：A机械产品的开发过程中会用到大量的通用件、标准件、相似件、借用件，如何方便地建立这些常用零部件的图库，利用已有的资源，花费较少的时间完成产品设计一直是用户所关心的。
CAD/CAM的高档三维软件UGII系统中的用户自定义特征、电子表格、零件族和程序等工具可以针对不同情况，实现这种方便。
下面就具体的建库原则、方法及其适用范围进行介绍。
1 标准件库的建立原则(1)在具体运用各种方法建立标准件库时，一般都要设置相应的环境变量；(2)标准件应该是参数化的，并且特征数尽量少，以降低模型的复杂程度和能根据要求进行更改，减少更改时可能出现的问题；(3)标准件中可能在同系列其它标准件中被抑制的特征，不应用来建立和定位其它特征；(4)标准件的对称中心应与坐标系（工作坐标和绝对坐标）重合，从而使标准件易于装配，同时应为标准件建立实体引用集，使装配中的标准件只显示出实体部分；2 标准件库的建立方法2.1 用UDF建立标准件库(1) 在UGII\ug_env.dat中指定UGII_DEFAULTS_FILE=${UGII_BASE_DIR}\ugii\ug_metric.def；或者在操作系统的环境变量中给出UGII_DEFAULTS_FILE的值，指定UGII使用ug_metric.def 文件；(2)在ug_metric.def中给出UDF库定义文件的路径和文件名，如：Solids_UdfLibraryFile： c:\\users\\library_dir.txt；UDF库定义文件是一个后缀为".txt"的文本文件，其中的每一行定义了：Library name; library directory；(3)根据库定义文件中的信息建立相应的目录；(4)创建一个标准件：FIle→New→标准件名；Application→Modeling；(5)导出特征为UDF：File→Export→UDF(注意选择根特征，并包括所有子特征)；在每个库目录里也会产生一个相应的library_dir.txt文件，其每一行分别说明了：UDF name；UDF directory及part name；UDF directory? and CGM name；(6)UDF的调用：Insert→Form? Feature→UDF；(7) UDF的修改：Edit →Feature →Parameters→选择该UDF，也可以展开为一系列的特征进行修改；图1导入GB1096-79普通平键时的对话框使用UDF创建标准件库可方便地定义变量名称，设置缺省值等，但由于UDF是作为特征存在的，所以必须先建立一个part文件，才能加入UDF；对于较简单的标准件可以通过设定导出UDF时的Input? Parameters对各参数的取值进行控制。
ug的标准件库在哪
ug的标准件库在哪
UG的标准件库在哪。
UG的标准件库是UG软件中非常重要的一个功能模块，它包含了大量的标准零件和标准元素，可以为用户提供快速、方便的零件和元素的选取和使用。
那么，UG的标准件库具体在哪里呢？接下来，我们将为大家详细介绍UG的标准件库的具体位置和使用方法。
首先，UG的标准件库位于软件的菜单栏中。
用户可以通过打开UG软件，点击菜单栏中的“工具”选项，然后在下拉菜单中找到“标准件库”选项。
点击“标准件库”选项后，会弹出标准件库的窗口，用户可以在其中浏览和搜索所需的标准零件和标准元素。
在标准件库的窗口中，用户可以按照分类来查找所需的标准零件和标准元素。
UG的标准件库通常包括螺栓、螺母、轴承、齿轮、键、弹簧等各种常用的标准零件，同时也包括了一些标准的结构元素和工艺元素。
用户可以通过简单的点击和搜索，快速找到所需的标准件，并将其导入到自己的工程中进行使用。
除了在标准件库窗口中直接浏览和搜索标准件外，UG的标准件库还支持用户自定义设置和管理。
用户可以通过“管理”选项，对标准件库进行管理和维护，包括添加新的标准件、删除不需要的标准件、修改标准件的属性等操作。
通过这些管理功能，用户可以根据自己的需要，灵活地管理和利用标准件库中的资源。
总的来说，UG的标准件库是一个非常实用的功能模块，它为用户提供了丰富的标准零件和标准元素资源，可以大大提高用户的工作效率和设计质量。
通过合理地使用标准件库，用户可以快速、方便地获取所需的标准件，并将其应用到自己的工程中。
希望本文对大家了解UG的标准件库有所帮助，谢谢阅读！。
UG标准件库
•
7.4.1 Injection（浇注系统标准件）
• 标准件库中多家世界著名厂商提供了模具系列标 准件，在浇注系统标准件里就包括有定位环和浇 口套。 • 1. 定位环 • 2. 浇口套
7.4.2 Ejection（顶出系统标准件）
• 顶杆标准件是顶出系统中最简单、常见的一种制品顶出活动部件。在标准 件库中，顶出系统标准件类型中主要有直顶杆、扁顶杆、有托顶杆及顶管 等形式，用户可根据模具的结构来选择适用的顶出标准件。 1. 直顶杆Ejectior Pin（Styaight） 2. 扁顶杆Ejectior Pin（Shouldered） 3. 有托顶杆Ejectior Pin Flat（FW，FK） 4. 顶管Ejectior Sleeve Assy（S，KS）
• • • •
7.4.3 导向标准件
• 导向零件标准件主要有带螺纹的导柱Guide（With Screws）和导套Guide Bushing两种，起开模和闭 模的导向作用，确保模具能正常工作。 • 1. 带螺纹的导柱Guide（With Screws） • 2. 导套Guide Bushing
7.4.4
7.3.1 建模模式下的模架加载
• UG MW专家模架库功能十分强大，不仅可在MW模块里对自动分模创建的成 型镶块进行模架的加载，还可对在建模模式下创建的成型镶块加载适用的 模架。 在建模模式下，模架的加载是基于UG系统的绝对坐标系而进行的，产品及 成型镶块则是参照工作坐标系来创建的，若绝对坐标系与工作坐标系不相 符，那么就需要调整产品及成型镶块在工作坐标系的位置。 下面以一个实例来说明模架的加载过程。因示例模型的工作坐标系与绝对 坐标系不重合且ZC轴向与模具开模不同向，所以将模架的整个加载过程分 为4个部分：设置绝对坐标系、平移模型、旋转模型和加载模架。
米思米ug标准件库
米思米UG标准件库简介米思米UG标准件库是一款专为UG软件开发的标准件库，在机械设计领域有着广泛的应用。
该标准件库包含了常见的机械零部件，可以方便地在UG软件中进行选择和应用。
本文将介绍米思米UG标准件库的特点、使用方法以及应用案例。
特点•多样性：标准件库中包含了各种常见的机械零部件，涵盖了各个机械设备的需要。
从螺丝、螺母到齿轮、联轴器，各种标准件一应俱全。
•标准化：标准件库中的每个零部件都严格按照相关标准进行设计和制造，确保其质量和可靠性。
•可定制性：标准件库中的零部件可以根据用户的需求进行修改和定制，以满足不同设计要求。
•简便易用：标准件库与UG软件紧密集成，用户可以直接在软件中选择并应用零部件，无需另外导入或构建。
1.安装：首先，用户需要将米思米UG标准件库安装到UG软件中。
在UG软件的插件管理页面，找到米思米UG标准件库，并点击安装按钮进行安装。
2.导入：安装完成后，在UG软件的设计界面中，点击菜单栏中的“插件”选项，找到米思米UG标准件库，并点击导入按钮。
系统将自动加载标准件库的零部件文件。
3.选择零部件：通过UG软件的零件选择工具，用户可以方便地浏览标准件库中的各种零部件。
用户可以根据需求进行筛选、搜索，以找到符合要求的零部件。
4.应用零部件：选中所需零部件后，用户可以直接将其拖拽到UG软件的设计界面中，进行进一步的布局和调整。
米思米UG标准件库中的零部件都经过了精细的设计和制造，可以直接用于实际机械设计中。
5.定制修改：如果用户对标准件库中的零部件需要进行修改或个性化定制，可以使用UG软件的建模工具进行操作。
可以调整零部件的尺寸、形状，添加或删除特定部件，以满足具体的设计需求。
下面以一个简单的机械装置设计为例，介绍米思米UG标准件库的应用过程。
假设我们需要设计一个简单的传动装置，包括电机、齿轮和联轴器。
我们可以使用米思米UG标准件库中的标准电机零部件、齿轮零部件和联轴器零部件，进行快速拼装和设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

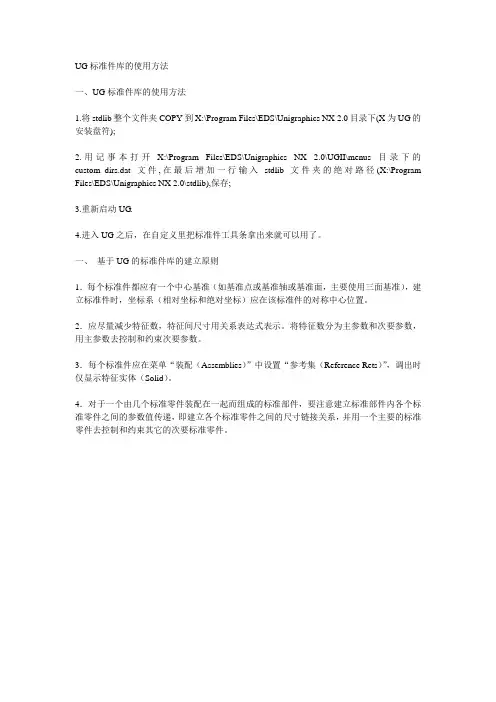

1.将stdlib整个文件夹COPY到X:\Program Files\EDS\Unigraphics NX
2.0目录下(X为UG的安装盘符);
2.用记事本打开X:\Program Files\EDS\Unigraphics NX 2.0\UGII\menus目录下的custom_dirs.dat文件,在最后增加一行输入stdlib 文件夹的绝对路径(X:\Program Files\EDS\Unigraphics NX 2.0\stdlib),保存;
3.重新启动UG.
4.进入UG之后，在自定义里把标准件工具条拿出来就可以用了。
一、基于UG的标准件库的建立原则
1．每个标准件都应有一个中心基准（如基准点或基准轴或基准面，主要使用三面基准），建立标准件时，坐标系（相对坐标和绝对坐标）应在该标准件的对称中心位置。
2．应尽量减少特征数，特征间尺寸用关系表达式表示。
将特征数分为主参数和次要参数，用主参数去控制和约束次要参数。
3．每个标准件应在菜单“装配（Assemblies）”中设置“参考集（Reference Rets）”，调出时仅显示特征实体（Solid）。
4．对于一个由几个标准零件装配在一起而组成的标准部件，要注意建立标准部件内各个标准零件之间的参数值传递，即建立各个标准零件之间的尺寸链接关系，并用一个主要的标准零件去控制和约束其它的次要标准零件。
二、标准件的创建方法
1．电子表格（SpreadSheet）法
（1）File→New,输入一个标准件Part文件名。
（2）Application→Modeling，选取适当参数和方法步骤建立标准件中的一个具体零件（Template Part），由于建立Template Part 的方法和步骤将直接决定参数的选取，故应从整体考虑。
（3）Toolbox→Expression，对参数表达式进行Rename和Edit。
（4）Toolbox→Part Families，在Available Columns栏内选定参数，点击Add Column放在Chose Column栏内，待选定所有参数后，点击Create进入Spreadsheet（电子表格）内。
（5）填写并编辑Spreadsheet。
在Spreadsheet内要输入零件号（Part_Name）和相关参数值。
填写完毕后，可选Part Family的Verify Part来生成某零件，以明确参数选定否正确。
待上述工作准确无误后，可选Part Family的Save Family来存贮该电子表格。
（6）标准件的调用。
Assemblies→Edit structure，点击Add；在Part Name内指定所选标准件；在Point Subfunction内指定欲加入零件的位置[如（0，0，0）]，样标准零件即在指定点处生成。
优点：提供了一个用UG 3D实体格式定义的标准件库系统，创建直观、容易，并能通过直观的图形界面调入装配体；可使标准件具有子装配功能，并可以封装到IMAN和UG/Manager中，是建立UG标准件库系统的通用方法。
缺点：调用时须改名存入，如果不改名只能存入当前目录且不能修改，当型号选好后又需要换型号时则必须重新装配。
2．关系表达式（Expression）法
（1）File→New，输入一个标准件Part文件名。
（2）Application→Modeling，选取适当参数和方法步骤建立标准件中的一个具体零件（Template Part）。
（3）To olbox→Expression，对参数表达式进行用户化命名（Rename）和编辑（Edit）。
表达式的编辑方法：1）在“编辑多个表达式”对话框中，点击“输出”，在目录下给定一个文件名（如e.exp）并退出UG。
2）对表达式文件e.exp进行编辑并存储。
3）返回UG，打开该Part文件，进入“编辑多个表达式”对话框，点击“输入”，输入将该表达式文件。
（4）File→Save，存储该零件（.prt）。
（5）零件调用。
Assemblies→Edit structure，点击Add；在Part Name内指定所选标准件；在Point Subfunction内指定欲加零件的位置[如（0，0，0）]，这样标准零件即在指定点处生成。
然后，将该零件以另一名称存储，转成装配模型中的一个具体零件。
最后，将该零件转成工作零件并修改其参数，使之符合设计要求。
优点：创建容易，修改比较方便。
缺点：装配调入的只是一个模板，完成装配后需修改其变量；需查标准件手册来修改变量值。
3．用户自定义特征（.udf）法
（1）File→New输入一个标准件Part文件名，Application→Modeling生成一个Part文件。
（2）Toolbox→Expression对参数表达式进行用户化命名（Rename）和编辑（Edit）。
（3）File→Export，生成、定义、存储一个udf文件。
（4）Toolbox→Features→User Defined实现调用。
优点：创建比较容易；可建立特征参数之间的关系，定义特征变量，设置缺省值，提示输入关键值；易于恢复和编辑。
缺点：须建立一个新的part零件才能输入用户自定义特征。
4．用程序设计（＊.grx或*.dll）：UG／Open GRIP和／或UG／Open API(UFUN)开发编程实现标准件的生成和调用。
优点：使用交互调入最方便，应用层次最高。
缺点：需用程序写入，工作量大。
三、结束语
建立CAD标准件库是实施CAD应用的基石和提高CAD应用水平的重要途径。
本文所述的基于UG的三维CAD标准件库的建立方法在笔者所在工厂得到实施并达到了预期效果。
