UG MoldWizard 标准件建库教程

创建自己的UG部件族（标准件库）

创建⾃⼰的UG部件族（标准件库）
GB/T 97.1-2002平垫圈标准中我们可以查到这3个尺⼨的数值，现在我们摘录平垫圈中公称规格为5~12的这⼏个零件尺⼨，见
下表：
内径d1（公称min）外径d2（公称max）厚度h
5.3 10
6.4 12 1.6
8.4 16 1.6
5、在刚才的薄圆柱上创建⼀个孔，直径为d1，先选择⼀个⾯，再选择另⼀个⾯，使其通过⾯，定位⽅式选择点到点，再选择外圆，这样就把内孔做好了；
、保存所创建的⽂件
、开始建⽴部件族。

选择【⼯具】→【部件族】
、把可⽤的列中我们所建⽴的表达式添加到选定的列中，族保存⽬录我们改成第1
Office Excel软件，如图。

在DB_PART_NO
11、新建⼀个UG⽂件，进⼊到建模模块并打开装配模块，选择【装配】→【组件】→【增加
⼆、GB/T 6170-2000 1型六⾓螺母
其实不管什么零件，都可以按照上⾯所说的平垫圈部件族的创建⽅法，这是最基本的⼀个。

UG模具设计教案课程

2.5 多腔模和零件布局设计多腔模的步骤： 1. 装载塑件把所有塑件都用【注塑模向导】——【项目初始化】命令装载到模具项目中，
可以是相同塑件，也可以是不同塑件。 2.【多件模】——【选择塑料产品】——【型腔布局】——【布局】
（1）
矩形——
平衡线性
【布局】——
圆形——
径向恒定
【开始布局】
【刀槽】（加统一的模套）
0.3mm
4.2 MoldWizard 分型功能 —【分形线】（型腔和型芯的交线） —【分型段】（定义分型线的拉伸方向） —【分型面】
【注塑模向导】——【分型管理器】———【抽取区域】 —【生成型芯和型腔】 —【抑制分型】 —【模型比较和交换】
第五章模架的设计与使用方法 5.1 概述
MoldWizard 有两板模、三板模的模架，没有瓣合模的模架。 5.2 模架管理器简介
有 60 种模架板类型的叠加菜单。子对话框可以详细配置各个组件和组件系列。可互换模架是以标准结构的尺寸为基础的。但是它也可以很容易地调整为非标准的尺寸。
【按面的颜色遍历】（辅助边的搜索）【终止边】（修补边缘缺失）
用选定的边剪裁修补实体，创建补片。
【模具工具】——【剪裁区域补片】——【选择一个实体】——【开始遍历】
八．自动孔补片（自动修补）
先分析，辨别空洞，然后自动进行修补。
【模具工具】——【补片环选择】——
【区域方法】【自动方法】
【添加现有曲面】：选择已有的面作为补片。
【注塑模向导】——【分型】——【分型管理器】——【设计区域】 ——【MPV 初始化】——【选择拔模方向】——【塑模部件验证】
【面】——面拆分（对一部分在型芯区域，另一部分在型腔区域的面进行分割）；面拔模分析——【草图分析】

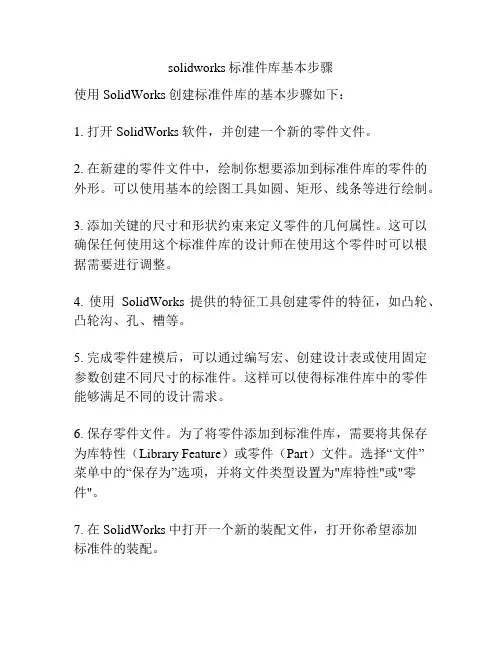

solidworks标准件库基本步骤

solidworks标准件库基本步骤
使用SolidWorks创建标准件库的基本步骤如下：
1. 打开SolidWorks软件，并创建一个新的零件文件。

2. 在新建的零件文件中，绘制你想要添加到标准件库的零件的外形。

可以使用基本的绘图工具如圆、矩形、线条等进行绘制。

3. 添加关键的尺寸和形状约束来定义零件的几何属性。

这可以确保任何使用这个标准件库的设计师在使用这个零件时可以根据需要进行调整。

4. 使用SolidWorks提供的特征工具创建零件的特征，如凸轮、凸轮沟、孔、槽等。

5. 完成零件建模后，可以通过编写宏、创建设计表或使用固定参数创建不同尺寸的标准件。

这样可以使得标准件库中的零件能够满足不同的设计需求。

6. 保存零件文件。

为了将零件添加到标准件库，需要将其保存为库特性（Library Feature）或零件（Part）文件。

选择“文件”
菜单中的“保存为”选项，并将文件类型设置为"库特性"或"零件"。

7. 在SolidWorks中打开一个新的装配文件，打开你希望添加
标准件的装配。

8. 在新的装配中，选择“插入”菜单中的“特性”选项，并选择“特性组件”或“特性号码”。

浏览你保存的标准件库文件，并选择要添加的标准件。

9. 拖动所选标准件以放置到装配中，并使用装配工具对其进行定位和约束。

确保标准件与其他装配件正确对齐和连接。

10. 保存装配文件并进行必要的调整和修改。

通过按照以上步骤创建和使用标准件库，可以提高设计效率，避免重复工作，从而快速创建符合标准的设计。

在SolidWorks中建立液压标准件库

在 S o l i d W o r k s 中建立液压标准件库吴健，吴爱珍（宝鸡机床集团有限公司研究所，陕西宝鸡 721013）摘要：通过给液压零件模型设置几何和非几何属性，用 S o li d W o rks 2011 Ro ut i n g L i b r a r y M a n a g e r 将零件导入到库中，从而建立液压标准件库。

关键词：S o li d W o rk s ；Ro u t i n g L i b r a r y M a n a g e r ；液压标准件库；连接点；线路点中图分类号：T P391.7 文献标识码：A文章编号：1002－2333（2011）07－0101－03 1 引言现在机床设计越来越重视外观设计，机床液压管路设计的合理性、美观性对机床外观设计起到了至关重要的作用。

但 So li dW o rk s 的管件库中没有符合国标的液压管接头、阀等，从厂家网站上下载的模型又不符合 So li dW o rk s 管路设计要求，因此建立符合管路设计要求的国标液压件库是机床液压管路设计首先要完成的工作。

在创建国标液压标准件零件模型时会有几何和非几何的属性要求，利用 So li dW o rk s R o ut i n g L i br a ry M a n age r 零部件向导可以检查零件是否符合要求，并将符合要求的零件加到数据库中。

2 设定液压标准件库位置首先设定液压标准件库位置，库可以设在本地计算机也可以设在局域网服务器，设在局域网服务器上方便大家共享使用。

从开始菜单启动 So li dW o rk s 2011影响，对 7 级精度传动系统（传动链误差为 0.83′）时的情况进行模拟，动态张力响应如图 10 所示。

从图 4 和图 10 中数据处理得出，当选取 6 级齿轮精度等级时，其产生的张力波动占恒张力的 10.9%，当选取 7 级齿轮精度等级时，产生的张力波动将占到恒张力的 19.048%。

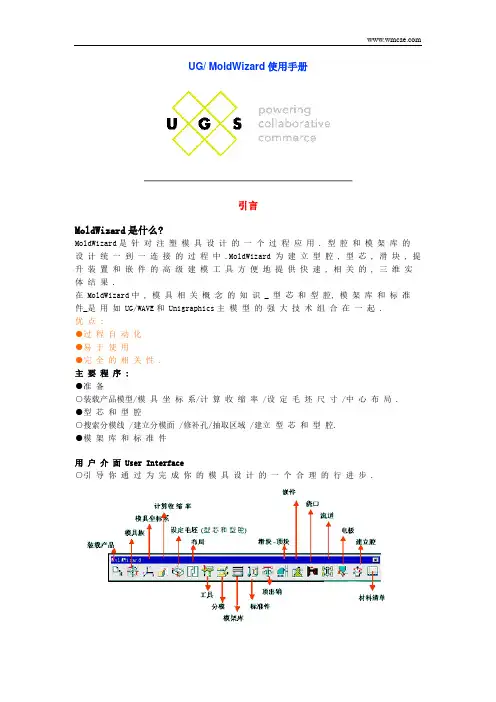

MoldWizard使用手册

UG/ MoldWizard使用手册引言MoldWizard是什么?MoldWizard是针对注塑模具设计的一个过程应用 . 型腔和模架库的设计统一到一连接的过程中 .MoldWizard 为建立型腔 , 型芯 , 滑块 , 提升装置和嵌件的高级建模工具方便地提供快速 , 相关的 , 三维实体结果 .在 MoldWizard中 , 模具相关概念的知识 _ 型芯和型腔, 模架库和标准件_是用如 UG/WAVE和 Unigraphics主模型的强大技术组合在一起 .优点 :●过程自动化●易于使用●完全的相关性 .主要程序 :●准备○装载产品模型/模具坐标系/计算收缩率 /设定毛坯尺寸 /中心布局 .●型芯和型腔○搜索分模线 /建立分模面 /修补孔/抽取区域 /建立型芯和型腔.●模架库和标准件用户介面 User Interface○引导你通过为完成你的模具设计的一个合理的行进步 .装载产品连接部件到模具设计项目并构造一初始的模具装配 .模具装配模板树注 :用户可以建立或修改模具装配模板树. 并通过在\ moldwizard\mold_defaults.def 中的下列变量规定英制和米制单位模具装配模板树的路径指定 :MW_MoldAssemblyMetricTopTemplate: \users\moldtree\anytop.prtMW_MoldAssemblyMetricProductTemplate:\users\moldtree\anyprod.prt模具坐标系Mold Csys再定位产品模型的链接拷贝在收缩的部件中 . MoldWizard假定 WCS正 ZC方向为顶出方向 , XC-YC平面是模具装配的分模平面 .再定位WCS：选择Mold CSYS计算收缩率Shrinkage建立一收缩部件 ,在产品模型与收缩部件间的相关联关系使得在模型上的工作继续能更新收缩部件.收缩是作用到收缩部件上的一个比例因子去补偿当冷却时部件的收缩.注:选择计算收缩率( shrinkage) 图标自动地导航装配和设置收缩部件为工作部件部件.设定毛坯尺寸Insert Box定义一个将被用于定义型腔和型芯毛坯尺寸的容积.设定毛坯尺寸功能通过测量部件和建议一可被调整的适当尺寸建立毛坯块 .布局Layout用于在模具装配结构中添加 , 移去或重定位型腔 ,在这个过程中产品子装配树被操纵. 注 :布局功能主要用于多型腔模具工具分模分模是基于一塑料的部件模型建立型芯与型腔的过程. 当你选择分模 (Parting) 图标时 , 显示部件将自动地改变到当前分模部件 .注 :●新的分模功能○自动搜索分模线○自动寻找补丁环○自动打补丁○产品设计顾问[上一模架库标准件注 :标准件包括顶杆 , 型芯销 , 定位环和注口 , 螺钉, 锁块 , 导向柱 …注 : __顶杆后处理用分模面修剪顶杆调整顶杆长度Misumi 标准○对每种标准件许多的更改许多条件约束 , 如D/2<DKC<H/2设计步骤 :○块形状由 Mold Tools来实现○设置块中心线的方向○加入座的标准件○重定位标准件○调整块座尺寸○链接块形状到座 , 并加到目标体上○必要时调整模架尺寸.嵌件例子 :浇口●平衡式 / 非平衡式○位置 : 型芯侧 /型腔侧○浇口原点○8 种类型浇口有效 .浇口类型 :流道流道设计步骤 :○定义流道路径的引导线○投射引导线到分模面○选择流道截面形状建立流道 .电极设计例建腔Create Pocket 的功能在模板 , 型芯 , 型腔等需要安装标准件的部位建立空腔并留出相应的间隙 . 把标准件作为工具体 , 模架上所有与该标准件相交的零件都会自动地减去该标准件, 并保持其形状和尺寸与之相关.Target+Standard __先选目标体 (模板 , 型芯 , 型腔 ),Ok 或Apply之后 , 再选准件 .Target Body___选择目标体, 所有与之相交的标准件都将作为工具体自动被减掉 .Standard Part___当一个标准件被选中后 , 就把该标准件作为工具体 , 所有与之相交的模板 , 型芯 , 型腔等都将作为目标体自动减去该标准件.参数预设置___在 moldwizard/mold_defaults.def 文件中设置●项目单位●目录路径●文件命名●层和颜色●处理选项。

SolidWorks标准件模型库的建立方法

SolidWorks标准件模型库的建立方法大量的标准件及典型结构是级进模设计经验的积累，将标准件的典型结构建库。

使得模具设计人员将精力花费在排样等具有创造性的工作中，并以模具标准件库的功能为基础建立模具设计知识库。

将模具设计人员从复杂、重复的标准件绘制和操作中解放出来，可以极大地提高模具设计效率，对提高级进模设计质量、缩短模具设计周期具有重要意义。

本文探讨了SolidWorks标准件模型库的建立方法。

l引言采用标准件不但能有效提高模具质量，而且能降低模具生产成本及缩短模具生产周期。

有关资料表明：采用标准件可使企业的模具加工工时节约25%～45%，缩短模具生产周期30%～40%。

在模具CAD中。

根据国家标准、企业标准对标准件、通用件以及典型结构进行参数化建库可以缩短设计时间.使设计人员重点从事创造性工作。

SolidWorks墨为设计人员提供了直观、方便、快捷的工作界面，其参数化设计确保了零件模型、装配模型、扣工程图和材料清单之间的全程关联。

为保证设计一致性，减少设计错误和提高设计质量提供了强有力的途径。

现针对级进模标准件(国标以及企业标准)从应用SolidWorks本身功能以及二次开发2个方面进行建库方法研究。

2应用SolidWorks的功能建立标准件库2.1应用EXCEL表驱动功能SolidWorks提供了基于EXCEL表的驱动参数化建模功能，以图1所示企业标准的导正销为例。

建库方法为：(1)首先建立一种尺寸规格的导正销的模型。

(2)点击"注解一显示特征尺寸"，然后点击菜单"工具-选项-显示尺寸名称".模型如图2所示.特征尺寸名称同时显示。

(3)点击菜单"插入一系列零件设计表"，出现EXCEL表格.点击模型上需要参数化的尺寸，尺寸名称进入表格，输入另外2个模型的数据，即可完成导正销的建库。

(4)这种建模方法适用于模型拓扑结构变化不大，数值固定的情况。

UG标准件客制化教程精编版

➢ 标准件的部件识别属性：使用部件识别属性多用于建立部件间表达式，读取外部数据库，建立子组件的部件属性时，识别相应的UG部件，并将对应的部件间表达式或外部数据库数据或者子组件的部件属性写入到相应的UG部件中，更新数据.
1) 用于在标准件数据库的EXPRESSIONS项建立部件间表达式。 UG模板部件要设置一个统一的部件识别属性，这样Moldwizard才能找到目标组件，并和目标组件的相应参数建立部件间的几何表达式关系。这类标准件的部件属性常设置：UM_xxxx=1, 属性使用格式如下：LEVER=<UM_MOLDBASE>::TCP_TOP；
编辑数据库
SHEHT1
SHEHT2
其中： SHEET1是标准件数据库中定义的可变主控参数，而SHEET2是用于装配节点下的子标准件可变主控参数，其不需要视图的显示，只需要相关的可变参数即可。
编辑数据库
(5) EXPRESSIONS(表达式)项：该项大多用于设置标准件自动装配或定位到目标位置。最多4个表达式比如：offset=<UM_MOLDBASE>::TCP_TOP,意思即将定位圈的offset偏置值链接到模架的定模安装板的顶面。在调用标准件时，读取标准件数据库电子表格文件中的expression项的部件间表达式，并以之取代 UG模板部件的参数offset=100为offset=<UM_MOLDBASE>::TCP_TOP来实现自动定位。
企业或标准件供应商的标准件项目文
件夹
于F:\NX7\MOLDWIZARD\standard\metric\下增加一个目录tony
于tony目录下增加一个locatingring标准件系列文件夹于locatingring目录下增加三个目录 1. bitmap:放置标准零件对话框图档 2. Date：放置标准零件的参数数据 3. part: 放置标准零件模型文件

如何建立UG的三维标准零件库

如何建立UG的三维标准零件库?一、基于UG的标准件库的建立原则1．每个标准件都应有一个中心基准（如基准点或基准轴或基准面，主要使用三面基准），建立标准件时，坐标系（相对坐标和绝对坐标）应在该标准件的对称中心位置。

2．应尽量减少特征数，特征间尺寸用关系表达式表示。

将特征参数分为主参数和次要参数，用主参数去控制和约束次要参数。

3．每个标准件应在菜单“装配（Assemblies）”中设置“参考集（Reference Rets）”，调出时仅显示特征实体（Solid）。

4．对于一个由几个标准零件装配在一起而组成的标准部件，要注意建立标准部件内各个标准零件之间的参数值传递，即建立各个标准零件之间的尺寸链接关系，并用一个主要的标准零件去控制和约束其它的次要标准零件。

二、标准件的创建方法1．电子表格（SpreadSheet）法（1）File→New,输入一个标准件Part文件名。

（2）Application→Modeling，选取适当参数和方法步骤建立标准件中的一个具体零件（Template Part），由于建立Template Part的方法和步骤将直接决定参数的选取，故应从整体考虑。

（3）Toolbox→Expression，对参数表达式进行Rename和Edit。

（4）Toolbox→Part Families，在Available Columns栏内选定参数，点击Add Column放在Chose Column栏内，待选定所有参数后，点击Create进入Spreadsheet（电子表格）内。

（5）填写并编辑Spreadsheet。

在Spreadsheet内要输入零件号（Part_Name）和相关参数值。

填写完毕后，可选Part Family的Verify Part来生成某零件，以明确参数选定是否正确。

待上述工作准确无误后，可选Part Family的Save Family来存贮该电子表格。

（6）标准件的调用。

MoldWizard模具设计教程

MoldWizard模具设计教程作者：lys721110UG NX MoldWizard基础教程第一课：界面的配置此教程用NX 4.0版本做讲解,从加载产品到出模具结构图,BOM表....做详细解说.老实说我有的也是边学边讲,如有不对或错漏之处,请大家指出并纠正:handshake首先我们先来认识MOLDWIZARD工具,从哪里调出来?调出MOLDWIZARD工具条的几种方法，请看视频一:项目初始化1:选择MOLDWIZARD工具条上的加载产品(项目初始化)图标2:浏览产品目录并选择产品3:按OK进入项目初始化对话框按配置__再按编辑注册器_会自动进入MOLDWIZARD装配的注册文件在这里你可添加自己的模具装配,这个有机会以后再讲:初始对话框详解如果选上了重命名对话框则按确定后会进入部件名管理对话框此处可按个人或公司的命名规则对模具组件重命名加载产品_初始化视频第一课到此为止第二课之前先熟悉下UG_MOLDWIZARD装配结构TOP: 模具最顶层装配,所有模具组件都在TOP下面VAR: 部件包含模架和标准件里用到的表达式。

标准件里用到的标准数值如螺纹孔径会存储在该部件里COOL: 用来创建冷却管道, 冷却管道的标准件也会默认放在这里.COLL分二部分,分别是SIDE_A(对应前模组件) SIDE_B(对应后模组件) FILL: 用于创建浇道和浇口MISC: 放置没有定义到单独部件的标准件, 如模架上：定位环，锁模块，撑头等.MISC也分二部分:SIDE_A(对应前模组件) SIDE_B(对应后模组件)LAYOUT: 用来放"prod" ,多腔模的LAYOUT有多个分支来安排每一个"prod"PROD: 放置产品,收缩件, 型腔，型芯……，以及顶针等。

多腔模可以使用Prod的阵列，来再利用所有prod下已经作好的子组件。

也可以放置与塑胶产品部件相关的特定部件的标准件组件，如：顶针，镶针，滑块及斜顶等。

UGNX4基于MoldWizard的标准件二次开发定制!（123）

UG NX4基于MoldWizard的标准件二次开发定制！可以说，MoldWizard为我们提供了一个很好的平台，她自带了很多我们常用的标准件，如果有我们合适的标准件，调用起来是非常方便的。

个人感觉，使用标准件功能的好处在于：1、零件的标准化；2、自动创建零件，可以...可以说，MoldWizard为我们提供了一个很好的平台，她自带了很多我们常用的标准件，如果有我们合适的标准件，调用起来是非常方便的。

个人感觉，使用标准件功能的好处在于：1、零件的标准化；2、自动创建零件，可以规范零件的名称；3、自动创建装配关系，比手工的方式方便很多；4、可以使用POCKET DESIGN的功能，快速挖掉相关零件中干涉的位置；5、更多的益处，希望大家一起来总结。

但是，在实际使用中，会发现MW自带的标准件库会有很多问题：1、太多的标准件不是我们会选用的；2、很多标准件的形状总是跟我们实际使用的有些差别，需要改动；3、定义的参数太多、太复杂，一般需要多次的调整数据才行，不方便调用；综上，如果需要更好的使用MoldWizard快速的设计模具，，我们必须作好必要的定制工作！下面，我们一步一步来实现！如果有作的不好，或者不对的地方，请大家提出，多谢！首先，我们需要了解MoldWizard标准件的工作原理。

相关内容：零件、装配、定位、参考集、关系式、EXCELMoldWizard相关：标准件注册、标准件数据、定位方式类，先创建一个目录2、在目录中创建一些必要的文件和目录结构a）moldwizard_catalog.txt 内容b）.xls 内容c）用任何软件作个标准件说明的简图，存成BMP格式的图片，放置到BITMAP目录d）slide.xls内容3、最后，到标准件中调用一下看看成果！下面以一个实例为主说明一下制作的全过程。

在作内模WORKPIECE时，我们发现有个问题，就是用作出来的内模不能使用后续的POCKET DESIGN的功能，这造成了很大的不便，下面我们来改善这个功能。

12-基于NX Moldwizard下某模具厂标准件库的开发

中北大学
毕业设计（论文）任务书
学院、系：机械工程与自动化学院机械工程系
专业：机械设计制造及其自动化
学生姓名：学号：
设计(论文)题目：基于NX Moldwizard下某模具厂标准
件库的开发
起迄日期: 2012年1月15日~ 2012年 6月5 日设计(论文)地点:工字楼
指导教师:张启升
专业负责人:王彪
发任务书日期:2012年 1月15日
任务书填写要求
1．毕业设计（论文）任务书由指导教师根据各课题的具体情况填写，经学生所在系的负责人审查、系领导签字后生效。

此任务书应在毕业设计（论文）开始前一周内填好并发给学生；
2．任务书内容必须用黑墨水笔工整书写或按教务处统一设计的电子文档标准格式（可从教务处网页上下载）打印，不得随便涂改或潦草书写，禁止打印在其它纸上后剪贴；
3．任务书内填写的内容，必须和学生毕业设计（论文）完成的情况相一致，若有变更，应当经过所在专业及系主管领导审批后方可重新填写；
4．任务书内有关“学院、系”、“专业”等名称的填写，应写中文全称，不能写数字代码。

学生的“学号”要写全号（如0401140102,为10位数），不能只写最后2位或1位数字；
5．有关年月日等日期的填写，应当按照国标GB/T 7408—94《数据元和交换格式、信息交换、日期和时间表示法》规定的要求，一律用阿拉伯数字书写。

如“2008年3月15日”或“2008-03-15”。

毕业设计（论文）任务书
毕业设计（论文）任务书。

ug标准件库开发教程

ug标准件库开发教程UG标准件库开发教程。

UG标准件库是一款非常实用的工程设计软件，它可以帮助工程师们快速、准确地找到所需的标准件，从而节约设计时间，提高工作效率。

本教程将介绍UG标准件库的开发方法，希望能够帮助大家更好地利用这一工具。

一、UG标准件库的作用。

UG标准件库是UG软件中的一个重要功能模块，它包含了大量常用的标准件模型，如螺栓、螺母、轴承等。

通过UG标准件库，工程师可以直接将这些标准件导入到自己的设计模型中，无需重复绘制，极大地提高了设计效率。

二、UG标准件库的开发步骤。

1. 收集标准件模型。

首先，我们需要收集各种常用的标准件模型，可以从互联网上下载，也可以通过自己绘制。

收集的标准件模型需要符合一定的规范，包括尺寸、材质等信息。

2. 创建UG标准件库。

在UG软件中，我们可以通过“工具-选项-文件路径”来设置标准件库的路径，然后在该路径下创建一个新的标准件库文件。

3. 导入标准件模型。

将收集到的标准件模型导入到新创建的标准件库文件中，可以通过“插入-组件”命令来实现。

在导入模型的过程中，需要注意模型的位置、方向等信息，以确保导入后能够正确使用。

4. 设置标准件属性。

对于每个导入的标准件模型，我们还需要设置其属性信息，包括零件号、尺寸、材质等。

这些属性信息将帮助工程师在使用标准件库时更加方便地查找所需的标准件。

5. 验证和测试。

在完成标准件库的创建后，我们需要对其进行验证和测试，确保其中的标准件模型能够正常使用。

可以通过在实际设计中应用标准件库来进行测试，发现问题并及时进行修复。

三、UG标准件库的使用方法。

在完成UG标准件库的开发后，工程师可以通过以下步骤来使用它：1. 打开标准件库。

在UG软件中，选择“文件-打开”命令，然后在文件类型中选择标准件库文件，即可打开已创建的标准件库。

2. 查找所需标准件。

通过标准件库中的搜索功能，工程师可以快速地查找到所需的标准件模型。

可以根据零件号、尺寸等信息来进行搜索，找到后直接导入到设计模型中即可使用。

UG注塑模具全套教程

时，如何通过过程自动化和参数全相关技术快速建立模具型
芯、型腔、模架、顶杆等零件的三维实体模型。
（二）、注塑模向导模块的设计流程
创建适合的实体模型
模型部件验证（MPV） ●拔模斜度` ●分型
可接受否？
计划： ●内抽芯/滑块 ●模腔布局 ●内嵌件 ●推杆 ●命名规则 ●单位 ●材料
■ 创建步骤： Step1:单击模具向导（Mold Wizard）工具条中
的加载产品图标加载产品，系统打开如右图所示【初始化项目】对话框，从对话框中选择一个产品文件名将该产品的三维实体模型加载到模具装配结构中。
Step2:在【材料】下拉列表中选择塑料件的材料，
此时系统根据所选材料自动会在【收缩率】文本框中显示对应的收缩率值。
维模具，产品参数的改变会反馈到模具设计中，Mold Wizard
将自动更新相关的模具部件，大大提高了模具设计师的工作
效率。

本章主要介绍UG NX6.0模具向导模块（Mold Wizard）的
主要功能和注塑模具建模的一般流程。通过“典型实例”介
绍使用UG NX6.0模具向导模块（Mold Wizard）进行模具设计
二、注塑模向导模块的各功能介绍
启动注塑模向导模块：启动UG NX6.0后，单击【标准】工具条
上的
下拉式菜单|选择
|
，进入
模具向导应用模块，出现【注塑模向导】工具条。
【注塑模向导】工具条
1 、加载产品
加载产品：所有用于模具设计的产品三维实体模型都是通过单击
该图标进行产品加载的，设计师要在一副模具放置多个不同产品需多次单击该图标。
5、设置模具型腔和型芯毛坯尺寸
模具型腔和型芯毛坯（简称“模坯”）是外形尺寸大于产品尺寸的用于加工模具型腔和型芯的金属坯料。UG NX6.0模具向导模块（Mold Wizard）自动识别产品外形尺寸并预定义模具型腔、型芯毛坯的外形尺寸，其默认值在模具坐标系6个方向上比产品外形尺寸大 25mm，用户也可以根据实际要求自定义尺寸。Mold Wizard通过“分模”将模具坯料分割成模具型腔和型芯。

ug标准件库怎么用

ug标准件库怎么用
UG标准件库是一款非常实用的工具，可以帮助用户快速准确地找到需要的标
准件，提高工作效率。

接下来，我将为大家介绍如何使用UG标准件库。

首先，打开UG软件，进入标准件库模块。

在左侧的导航栏中，可以看到各类
标准件的分类，如螺栓、螺母、轴承等。

用户可以根据自己的需求，选择相应的分类。

其次，点击所需标准件的分类，会显示出该分类下的所有标准件。

用户可以通
过滚动页面或者使用搜索功能，快速定位到所需的标准件。

在搜索框中输入关键词，如规格、型号、材料等，即可快速筛选出符合条件的标准件。

在选择到需要的标准件后，用户可以通过双击或拖拽的方式，将标准件添加到
自己的设计模型中。

在添加标准件时，UG软件会自动进行匹配和对齐，大大简化
了用户的操作流程。

此外，UG标准件库还提供了标准件的详细信息，用户可以查看标准件的尺寸、材料、重量等参数，帮助用户更好地了解和选择标准件。

除了查找和添加标准件外，UG标准件库还支持用户自定义标准件，用户可以
根据自己的需求，添加新的标准件到库中，方便日后的使用。

在使用UG标准件库时，用户需要注意及时更新标准件库的数据，以保证所使
用的标准件数据是最新的。

UG软件会定期发布标准件库的更新版本，用户可以根
据需要进行下载和更新。

总的来说，UG标准件库是一款非常实用的工具，可以帮助用户快速准确地找
到需要的标准件，提高工作效率。

通过上述介绍，相信大家对UG标准件库的使用方法有了更深入的了解。

希望大家能够充分利用UG标准件库，提升工作效率，更加便捷地进行设计工作。

ug的标准件库在哪

ug的标准件库在哪
UG的标准件库在哪。

UG的标准件库是UG软件中非常重要的一个功能模块，它包含了大量的标准零件和标准元素，可以为用户提供快速、方便的零件和元素的选取和使用。

那么，UG的标准件库具体在哪里呢？接下来，我们将为大家详细介绍UG的标准件库的具体位置和使用方法。

首先，UG的标准件库位于软件的菜单栏中。

用户可以通过打开UG软件，点击菜单栏中的“工具”选项，然后在下拉菜单中找到“标准件库”选项。

点击“标准件库”选项后，会弹出标准件库的窗口，用户可以在其中浏览和搜索所需的标准零件和标准元素。

在标准件库的窗口中，用户可以按照分类来查找所需的标准零件和标准元素。

UG的标准件库通常包括螺栓、螺母、轴承、齿轮、键、弹簧等各种常用的标准零件，同时也包括了一些标准的结构元素和工艺元素。

用户可以通过简单的点击和搜索，快速找到所需的标准件，并将其导入到自己的工程中进行使用。

除了在标准件库窗口中直接浏览和搜索标准件外，UG的标准件库还支持用户自定义设置和管理。

用户可以通过“管理”选项，对标准件库进行管理和维护，包括添加新的标准件、删除不需要的标准件、修改标准件的属性等操作。

通过这些管理功能，用户可以根据自己的需要，灵活地管理和利用标准件库中的资源。

总的来说，UG的标准件库是一个非常实用的功能模块，它为用户提供了丰富的标准零件和标准元素资源，可以大大提高用户的工作效率和设计质量。

通过合理地使用标准件库，用户可以快速、方便地获取所需的标准件，并将其应用到自己的工程中。

希望本文对大家了解UG的标准件库有所帮助，谢谢阅读！。

应用UG建立模具标准件库的几种方法

然后点０ｋ，在ＰｏｉｎｔＳｕｂｆｔｍｃｔｉｏｎ内指定加人
零件位置【如（０，０，０）】后，点击ｏｋ，这样销钉的基准实体即在指定点处生成；６）选主菜单Ｆｉｌｅ￣Ｓａｖｅ：７）将该零件变成工作零件，再修改参数，使之符合设计要求；８）选主菜单Ｆｉｌｅ￣Ｓａｖｅ后，装配图中此零件跟着改变。此方法优点是简单、直接，是下面两种
用。
３．保用电子表格：１ — ４步骤同上；５）
Ｔｏｏｌｂ０ｘ — ＳｐＩ）【ｔｍｃｔＥｘ－
ｐｆ，将销钉参数自动取到电子表格中；６）将销钉所有系列对应参数值输人到电子表格中，一般将驱动参数按行排列，型号按列排列；７）Ｆｉｌｅ￣Ｓａｖｅ；８）调用时，打开ｘｄ．ｐｆｔ文件，接着进人电子表格，关掉ｏｐｔｌｏｎ－－＂ＵｓｅＦｉｘｅｄＵｐｄａｔｅＲａｎｇｅ按钮，激活欲选择型号对应的列，用Ｔｏｏｌｓ菜单中ＵｐｄａｔｅＵＧｐａｒｔ选项更新模型即可。此方法前期工作量大，但电子表格建好后，调用标准件更快，效率更
模具设计周期，所以必须建立标准件库。ＵＧ是美国ＵＧＳ公司开发一个ＣＡＤ／０Ｌｈｌ／ＣＡＥ集成软件，它为用户提供了强大的二次开发工具，对提高产品的设计效率，缩短产品设计周期具有重大意义。下面以销钉（直径

UG标准件库

•
7.4.1 Injection（浇注系统标准件）
• 标准件库中多家世界著名厂商提供了模具系列标准件，在浇注系统标准件里就包括有定位环和浇口套。 • 1. 定位环 • 2. 浇口套
7.4.2 Ejection（顶出系统标准件）
• 顶杆标准件是顶出系统中最简单、常见的一种制品顶出活动部件。在标准件库中，顶出系统标准件类型中主要有直顶杆、扁顶杆、有托顶杆及顶管等形式，用户可根据模具的结构来选择适用的顶出标准件。 1. 直顶杆Ejectior Pin（Styaight） 2. 扁顶杆Ejectior Pin（Shouldered） 3. 有托顶杆Ejectior Pin Flat（FW，FK） 4. 顶管Ejectior Sleeve Assy（S，KS）
• • • •
7.4.3 导向标准件
• 导向零件标准件主要有带螺纹的导柱Guide（With Screws）和导套Guide Bushing两种，起开模和闭模的导向作用，确保模具能正常工作。 • 1. 带螺纹的导柱Guide（With Screws） • 2. 导套Guide Bushing
7.4.4
7.3.1 建模模式下的模架加载
• UG MW专家模架库功能十分强大，不仅可在MW模块里对自动分模创建的成型镶块进行模架的加载，还可对在建模模式下创建的成型镶块加载适用的模架。在建模模式下，模架的加载是基于UG系统的绝对坐标系而进行的，产品及成型镶块则是参照工作坐标系来创建的，若绝对坐标系与工作坐标系不相符，那么就需要调整产品及成型镶块在工作坐标系的位置。下面以一个实例来说明模架的加载过程。因示例模型的工作坐标系与绝对坐标系不重合且ZC轴向与模具开模不同向，所以将模架的整个加载过程分为4个部分：设置绝对坐标系、平移模型、旋转模型和加载模架。

关于SolidWorks中标准件库配置的使用

籍和期刊，供用户深入学习和研究。
在线论坛和社区
03
介绍了几个知名的SolidWorks在线论坛和社区，用
户可以在其中交流经验、解决问题和分享资源。
未来发展趋势预测
标准件库的智能化发展
随着人工智能和机器学习技术的不断进步，未来SolidWorks标准件库有望实现智能化发展，例如自动推荐合适的标准件、智能优化标准件的选择和配置等。
支持对标准件进行参数化修改，以适应不同设计需求。
可直接在SolidWorks中调用和修改标准件，无需额外插件或工具。
适用范围与场景
适用范围
适用于所有使用SolidWorks进行设计的行业和领域，如机械、汽车、航空航天等。
VS
适用场景
在产品设计过程中，需要用到标准件进行装配或连接时，可直接从标准件库中调用相应零部件。
标准件格式转换
支持将SolidWorks中的标准件转换为其他CAD软件支持的格式，以便在不同系统中使用。
联合设计与协作
通过与其他CAD系统集成，实现多团队、多软件之间的联合设计和协作，提高设计效率和质量。
05
实际案例分析与操作演示
案例一：简单装配体中标准件应用
标准件选择
01
在SolidWorks中，通过“设计库”选择适当的标准件，如螺栓
THANKS
标准件库的个性化定制
为了满足用户日益多样化的需求，未来SolidWorks标准件库可能会提供更加个性化的定制服务，例如允许用户自定义标准件的形状、尺寸、材料等属性。
与其他CAD软件的兼容性增强
随着CAD软件市场的不断发展和竞争加剧，未来SolidWorks可能会更加注重与其他CAD软件的兼容性，使得用户能够更加方便地在不同软件之间共享和使用标准件库。
