机床夹具设计步骤和实例机床夹具是用于在机床上夹持工件或刀具的装置,用于保持工件的位置稳定,使其能够被加工。

机床夹具设计的步骤主要包括需求分析、夹具类型选择、夹具基础结构设计、夹具强度计算、夹具定位系统设计、夹具操作系统设计、夹具零件设计和夹具组装等。

以下为机床夹具设计步骤和一个实例:步骤1:需求分析首先,需要了解加工工件的要求和工艺流程。

通过与工艺人员或工程师的交流,了解工件的形状、材料、尺寸等特性,以及工件的精度要求、加工工艺和工时要求等。

根据需求分析,明确夹具的基本功能、定位方式和操作方式。

步骤2:夹具类型选择根据加工工件的特性和加工工艺的要求,通过参考手册或专业书籍选择合适的夹具类型。

常见的夹具类型包括平板夹具、顶升夹具、转角夹具、滑块夹具、气垫夹具等。

根据不同的工件形状和加工要求,选择适合的夹具类型。

步骤3:夹具基础结构设计根据工件的形状和夹持要求,设计夹具的基础结构。

夹具的基础结构通常由夹紧装置、支撑装置和定位装置组成。

夹紧装置主要用于夹持工件,支撑装置用于保持工件的平衡和稳定,定位装置用于确保工件的位置准确。

步骤4:夹具强度计算根据夹具类型和加工工件的特性,计算夹具的强度。

夹具的强度计算包括静态强度和动态强度两个方面。

静态强度主要考虑夹具在夹持工件时的受力情况,包括切削力、惯性力等;动态强度主要考虑夹具在工件加工过程中的振动和冲击力,保证夹具结构能够承受夹持工件时的各种力。

步骤5:夹具定位系统设计根据工件的定位要求,设计夹具的定位系统。

夹具的定位系统应能够满足工件的精度要求,并确保工件的位置准确。

定位系统常采用定位销、定位块等形式,根据工件的形状和加工特点选择合适的定位方式。

步骤6:夹具操作系统设计根据夹具的使用要求,设计夹具的操作系统。

夹具的操作系统主要包括夹紧装置的控制方式和操作机构的设计。

根据夹紧力的大小和控制精度的要求,选择合适的液压夹紧系统或气动夹紧系统。

步骤7:夹具零件设计根据夹具的基础结构、定位系统和操作系统的设计要求,设计夹具的各个零件。

机床夹具设计方法及步骤

机床夹具设计方法及步骤

第四章 机床夹具的设计方法及步骤
§4-2 机床夹具设计实例
三、绘制夹具总图
1.应标注的尺寸及配合
⑴最大轮廓尺寸 ⑵定位元件尺寸 ⑶对刀元件与定位元件定 位面之间的位置尺寸
第29次课
教学课型:理论课
机床夹具设计
第四章 机床夹具的设计方法及步骤
§4-2 机床夹具设计实例
三、绘制夹具总图
1.应标注的尺寸及配合
机床夹具设计
一、研究原始资料、分析设计任务 夹具的设计任务由工艺人员提出,夹具设计人 为保证设计质量,设计前应搜集和研究下列资
员应根据设计任务书进行结构设计。
料:
生产纲领
机床夹具设计
生产纲领决定了批量: 大量生产时,宜采用气动或其它机动夹具,以提高 生产率和自动化程度,但结构较复杂; 小批生产时,宜采用结构简单、成本低的手动夹具, 以尽快投产。
机床夹具设计
四、确定并标注有关尺寸、配合和技术条件 1.应标注的尺寸与配合
尺寸公差的确定有两种情况: 定位元件之间,对刀、导引元件之间的尺寸公差,直 接对工件上相应的尺寸产生影响,故一般取相应尺寸公 差的1/3~1/5;
其它尺寸按一般极限与配合原则确定。
机床夹具设计
2.应标注的技术条件(位置要求)
教学课型:理论课
机床夹具设计
第四章 机床夹具的设计方法及步骤
§4-2 机床夹具设计实例
四、确定夹具的主要尺寸、配合及技术条件
1.应标注的尺寸及配合
⑴最大轮廓尺寸
据实际尺寸确定。
第29次课
教学课型:理论课
机床夹具设计
第四章 机床夹具的设计方法及步骤
§4-2 机床夹具设计实例
四、确定夹具的主要尺寸、配合及技术条件 1.应标注的尺寸及配合

毕业机床夹具课程设计

毕业机床夹具课程设计

毕业机床夹具课程设计一、课程目标知识目标:1. 理解机床夹具的基本概念、分类和结构原理;2. 掌握机床夹具设计的基本流程和关键参数;3. 掌握机床夹具的选用原则和安装调试方法;4. 了解机床夹具在机械加工中的重要性及其对加工质量的影响。

技能目标:1. 能够运用所学知识进行机床夹具的设计,具备一定的创新设计能力;2. 能够分析机床夹具使用过程中可能出现的问题,并提出相应的解决方案;3. 能够熟练操作机床夹具,进行加工前的安装和调试;4. 能够对机床夹具设计进行评价,提出改进措施。

情感态度价值观目标:1. 培养学生热爱机械制造专业,增强职业责任感;2. 培养学生严谨、务实、创新的工作态度,提高团队协作能力;3. 增强学生环保意识,注重绿色制造和可持续发展;4. 培养学生关注行业动态,了解国内外机床夹具发展的新技术、新趋势。

课程性质:本课程为毕业设计课程,旨在使学生掌握机床夹具设计的基本知识和技能,提高学生的实际操作能力和创新意识。

学生特点:学生已具备一定的机械基础知识和技能,具有较强的学习能力和实践能力,但对机床夹具设计的系统性和实践性认识不足。

教学要求:结合课本内容,注重理论与实践相结合,充分调动学生的主观能动性,培养学生的创新能力和实践操作能力。

通过课程学习,使学生在机床夹具设计方面达到预期学习成果,为将来的职业生涯打下坚实基础。

二、教学内容1. 机床夹具概述:机床夹具的定义、分类、功能及在机械加工中的地位;2. 机床夹具结构原理:夹具的组成、各部分功能、典型结构及工作原理;3. 机床夹具设计流程:设计要求、设计步骤、关键参数计算及选用原则;4. 机床夹具设计方法:基于加工要求的夹具设计、创新设计方法及案例分析;5. 机床夹具安装与调试:夹具的安装、调试方法、注意事项及常见问题处理;6. 机床夹具设计评价:设计评价标准、方法及改进措施;7. 机床夹具发展趋势:国内外机床夹具新技术、新趋势及绿色制造。

第六章机床夹具设计091130

第六章机床夹具设计091130

划线找正定位:用划针根据毛坯或半成品上所划的线为基准,
找正它在机床上正确位置的一种装夹方法。生产率低,适用于单 件、小批量生产或毛坯精度较低、大型工件的粗加工,对工人技 术水平要求较高。
夹具中定位:效率高、易于保证质量、广泛用于批量生产。
6.2.1 六点定位原理
六点定位原理
六点定位原理
是指合理布置 六个支承点,使工 件上的定位基面与 其接触,一个支承 点限制工件一个自 由度,使工件的六 个自由度被完全限 制,在空间得到唯 一确定的位置的定 位方法。
6.2.1 六点定位原理
定位的分类 工件加工时必须限制的自由度未被完全限制,称为欠定 位。欠定位不能保证工件的正确安装,因而是不允许的。
限制除 X 以外的5个自由度
Z Y X
B
B
a) 图1-16 欠定位示例
b)
6.2.1 六点定位原理
定位的分类 过定位——工件某一个自由度(或某几个自由度)被两 个(或两个以上)约束点约束,称为过定位。 过定位是否允许,要视具体情况而定: 1)如果工件的定位面经过机械加工,且形状、尺寸、 位置精度均较高,则过定位是允许的。有时还是必要 的,因为合理的过定位不仅不会影响加工精度,还会 起到加强工艺系统刚度和增加定位稳定性的作用。 2)反之,如果工件的定位面是毛坯面,或虽经过机械 加工,但加工精度不高,这时过定位一般是不允许的, 因为它可能ห้องสมุดไป่ตู้成定位不准确,或定位不稳定,或发生 定位干涉等情况。
定位是使工件占有一个正确的位置 夹紧是使工件保持这个正确的位置
我们认为工件在某个方向 的自由度被限制了,就是在该 方向上有了正确的位置,并不 表示在受到脱离支承点的外力 的作用下也不运动
6.2.1 六点定位原理

典型机床夹具设计说明书-PPT

典型机床夹具设计说明书-PPT
H7/g6的间隙配合压入 衬套孔内,衬套外圆 与钻模板底孔的配合 采用H7/n6或H7/r6的 过盈配合。为了防止 钻套随刀具转动或被 切削顶出,常用螺钉 固紧。
可换钻套用于大批 量生产中,由于钻套
c)可换钻套
(3)快换钻套 快换钻套更换迅
速,只要将钻套逆 时针转动一下,即 可从钻模板中取出。 他与衬套的配合采 用H7/g6或H6/g5的 间隙配合。
1)被钻孔直径大于10㎜时(特别是加工钢 件),宜采用固定式钻模。
2)翻转式钻模适用于加工中小件,包括工件在 内的总重量不宜超过10㎏。
3)当加工分布不在圆周上的平行孔系时,如工 件和夹具的总重量超过15㎏,宜采用固定钻模在摇 臂钻床上加工。如生产批量大,则可在立式钻床上 采用多轴传动头加工。
4)对于孔的垂直度和孔心距要求不高的中小型 工件,宜优先采用滑柱钻模。如孔的垂直度公差小 于0.1㎜,孔距位置公差小于0.15㎜时,一般不宜采 用这类钻模。
钻模借助其上的钻套引导刀具和工件之间的相 对位置,提高了加工精度和生产率,在成批大量生 产中,已广泛采用钻模来进行加工。
一、钻床类夹具的主要类型
钻床夹具的种类繁多,根据工件的结构形状, 大小,被加工孔的分布情况和钻模板的特点,一般 分为固定式、回转式、移动式、翻转式、盖板式和 滑柱式等几种类型。
1、固定式钻模
三、车床夹具设计要点
车床夹具的主要特点是夹具与机床主轴联接, 工作时由机床主轴带动其高速回转。因此在设计车 床夹具时除了保证工件达到工序的精度要求外,还 应考虑:
(1)夹具的结构应力求紧凑轻便悬臂尺寸短,使 重心尽可能靠近主轴。
(2)夹具应有平衡措施,消除回转的不平衡现 象,以减少主轴轴承的不正常磨损,避免产生振动 及振动对加工质量和刀具寿命的影响。平衡重的位 置应可以调节。

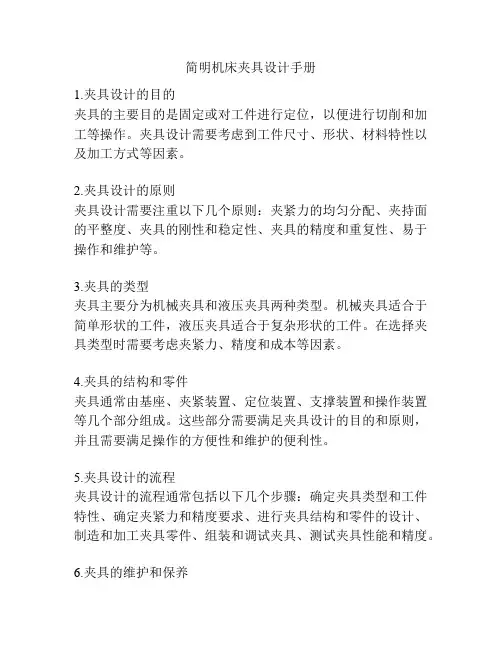

简明机床夹具设计手册

简明机床夹具设计手册

简明机床夹具设计手册
1.夹具设计的目的
夹具的主要目的是固定或对工件进行定位,以便进行切削和加工等操作。

夹具设计需要考虑到工件尺寸、形状、材料特性以及加工方式等因素。

2.夹具设计的原则
夹具设计需要注重以下几个原则:夹紧力的均匀分配、夹持面的平整度、夹具的刚性和稳定性、夹具的精度和重复性、易于操作和维护等。

3.夹具的类型
夹具主要分为机械夹具和液压夹具两种类型。

机械夹具适合于简单形状的工件,液压夹具适合于复杂形状的工件。

在选择夹具类型时需要考虑夹紧力、精度和成本等因素。

4.夹具的结构和零件
夹具通常由基座、夹紧装置、定位装置、支撑装置和操作装置等几个部分组成。

这些部分需要满足夹具设计的目的和原则,并且需要满足操作的方便性和维护的便利性。

5.夹具设计的流程
夹具设计的流程通常包括以下几个步骤:确定夹具类型和工件特性、确定夹紧力和精度要求、进行夹具结构和零件的设计、制造和加工夹具零件、组装和调试夹具、测试夹具性能和精度。

6.夹具的维护和保养
夹具的维护和保养需要定期进行,主要包括清洁、检查和润滑等工作。

同时需要注意夹具使用方式和工作环境,以保证夹具的稳定性和持久性。

机床夹具及其设计方法

机床夹具及其设计方法

机床夹具及其设计方法机床夹具是用于固定工件以及使其达到所需位置和姿态的装置。

其设计方法需要考虑工件的形状、尺寸和加工要求,以及加工过程中的精度要求和安全性。

一、机床夹具的设计方法:1.确定夹具类型:根据工件形状和加工要求,选择合适的夹具类型,如平板夹具、钳式夹具、真空吸盘夹具等。

2.分析工件形状和尺寸:根据工件的几何形状和尺寸,确定夹具的支撑点和固定点,考虑夹持力的传递和均衡。

3.考虑工件加工要求:根据工件的加工要求,确定夹具的定位点和定位方式,使工件在加工过程中保持所需位置和姿态。

4.设计夹具的基准面:确定夹具的基准面,用于定位和固定工件,同时保证夹具的刚性和稳定性。

5.选择夹具元件:选择合适的夹具元件,如夹具座、夹具钳爪、定位销等,根据工件的特点和夹具的使用要求进行选择。

6.考虑夹持力和阻尼:设计夹具时要考虑夹持力和阻尼的大小和分布,避免在加工过程中产生振动和变形,保证加工质量和稳定性。

7.考虑夹具的刚性和稳定性:设计夹具时要考虑夹具的刚性和稳定性,避免在加工过程中产生变形和松动,保证加工精度和安全性。

8.进行夹具的装配和调试:根据夹具设计图纸,进行夹具的装配和调试,确保夹具的各个部分正常工作和配合精度满足要求。

9.进行夹具的试运行和修改:进行夹具的试运行,检查夹具在加工过程中的实际工作情况,根据需要进行夹具的修改和调整。

二、机床夹具的设计要点:1.夹具设计应满足工件加工的要求,保证工件在加工过程中的位置和姿态稳定可靠。

2.夹具设计应符合机床工艺规范和安全规定,保证加工过程中的安全性。

3.夹具设计应考虑加工精度要求,保证工件加工的精度和质量。

4.夹具设计应考虑加工效率要求,尽可能减少夹具更换和调整的时间和工作量。

5.夹具设计应考虑夹具耐用性和易维护性,方便夹具的维修和更换。

6.夹具设计应遵循经济性原则,尽可能降低夹具的制造和运行成本。

机床夹具的设计方法是一个复杂而重要的工作,需要综合考虑多个因素,如工件形状和尺寸、加工要求、精度要求、安全性等。

典型机床夹具设计

典型机床夹具设计

典型机床夹具设计导言:机床是一种用于加工金属材料的设备,而夹具则是用于固定工件以便进行加工的装置。

夹具的设计对于提高加工效率、保证加工质量具有重要意义。

在本文中,我将详细说明典型机床夹具的设计要点和流程。

一、夹具设计的基本原理1.根据工件形状确定夹具类型:夹具类型可以分为夹持式夹具和定位式夹具两种。

夹持式夹具是通过夹紧力将工件固定在工作台上,而定位式夹具则是通过夹紧力和力矩将工件在工作台上定位。

2.确定夹具夹持点和定位点:夹具夹持点是指夹具夹持工件的位置,定位点是夹具将工件定位在工作台上的位置。

对于复杂形状的工件,夹持点和定位点的确定需要考虑工件的刚性和稳定性。

3.设计夹具夹持和定位元件:夹具夹持和定位元件是夹具中用于夹持和定位工件的部件。

夹持元件一般包括夹爪、夹头和夹具床身等,而定位元件则包括定位销、定位块和工作台等。

二、典型机床夹具设计要点1.确定夹具夹持方式和原理:根据工件的形状和加工要求,选择合适的夹持方式和夹持原理。

常用的夹持方式有机械夹持、气动夹持和液压夹持等。

2.考虑夹具的可靠性和稳定性:夹具设计要考虑夹具在加工过程中的可靠性和稳定性。

夹具的夹持力应该足够强,以确保工件在加工过程中不会发生位移或变形。

3.考虑夹具的操作便利性:夹具的设计还应考虑操作的便利性。

夹具的结构要简单,易于调整和操作。

夹具上的操作手柄和调节螺母等部件应该方便操作人员进行调整和操作。

4.考虑夹具的生产成本:夹具的设计还应考虑生产成本。

夹具的设计要尽量简化,减少使用材料和加工工序,以降低生产成本。

三、典型机床夹具设计流程1.分析工件形状和加工要求:首先要对工件的形状和加工要求进行分析,确定工件的夹持和定位需求。

2.选择夹持方式和原理:根据工件的形状和加工要求,选择合适的夹持方式和夹持原理。

3.确定夹持点和定位点:根据工件的形状和加工要求,确定夹具的夹持点和定位点。

4.设计夹持和定位元件:根据夹持方式和原理,设计夹具的夹持和定位元件。

机床夹具设计总结

机床夹具设计总结

机床夹具设计总结一、背景介绍机床夹具是机床的重要附件之一,用于夹紧工件以保证其在加工过程中的稳定性和精度。

机床夹具设计是机械制造领域中的一个重要研究方向,其设计质量直接影响到加工效率和加工精度。

二、设计目标机床夹具设计的目标是实现以下几个方面的要求:1. 夹紧力稳定:确保夹紧力在加工过程中不会发生明显变化。

2. 夹紧范围广:能够适应多种形状和尺寸的工件。

3. 加工精度高:确保加工精度符合要求。

4. 操作简便:易于安装、调整和更换。

三、设计流程机床夹具设计流程包括以下几个步骤:1. 确定夹紧方式:根据工件形状和大小选择合适的夹紧方式,如机械式、液压式、气动式等。

2. 确定夹具结构:根据夹紧方式确定夹具结构,如平板式、卡盘式等。

3. 设计零部件:根据夹具结构设计各个零部件,如夹紧块、夹紧杆、弹簧等。

4. 确定加工精度:根据工件要求确定加工精度,从而确定夹具的精度要求。

5. 进行材料选择:根据设计要求选择合适的材料,如高速钢、优质钢等。

6. 进行装配和调试:对设计好的夹具进行装配和调试,确保其符合设计要求。

四、设计要点机床夹具设计需要注意以下几个方面:1. 夹紧力控制:夹紧力是关键因素之一,需要通过合理的结构设计和零部件选择来保证其稳定性和准确性。

2. 加工精度控制:机床夹具的加工精度直接影响到加工件的精度。

因此,在设计过程中需要考虑到加工精度控制因素,并采取相应措施来保证其精度。

3. 材料选择:机床夹具需要承受较大的力和磨损,在材料选择上需要考虑到强度、硬度、韧性等因素,并选用合适的材料。

4. 结构设计:机床夹具结构应该简单明了,易于操作和维护。

同时,应该考虑到夹紧范围、夹紧力等因素,设计合理的结构。

5. 安全性:机床夹具需要具有良好的安全性能,防止意外伤害和设备损坏。

五、常见问题及解决方案1. 夹具夹紧力不稳定:可以通过增加弹簧数量或更换更高质量的弹簧来解决。

2. 夹具结构复杂:可以优化结构设计,采用简单明了的结构。

《机床夹具设计》PPT课件

《机床夹具设计》PPT课件
按照使用夹具的机床类型,夹具可分为车床夹具、铣床夹具、钻 床夹具、镗床夹具等类型。
按照夹具的用途,可将夹具分为机床夹具、装配夹具、检测夹具 等。
按照夹紧力的力源类型,夹具还可分为手动夹具、气动夹具、液 压夹具、电磁和电动夹具等。
第3章 机床夹具设计
机械制造工艺学 常同立等 清华大学出版社
三爪卡盘
四爪卡盘
万向平口钳
回转工作台
图2-43 通用夹具
分度头
第3章 机床夹具设计
3
机械制造工艺学 常同立等 清华大学出版社
L φD
4 零件工序简图
图2-44 专用夹具
第3章 机床夹具设计
机械制造工艺学 常同立等 清华大学出版社
KH1 KH2 KH3
KH4
L φD
L φD
3ห้องสมุดไป่ตู้
3
4 L
φD
4 L
φD
第3章 机床夹具设计
机械制造工艺学 常同立等 清华大学出版社
2.装夹的方式 在机床上,工件一般可采用如下几种装夹方式: (1) 直接装夹 直接装夹是将工件的定位基准面直接密切贴合在机床的装夹面 上,不需找正即可完成定位,通过夹紧工件,使其在整个加工过程 中保持正确位置。 在平面磨床的磁力工作台上固定工件等都是直接装夹。
机械制造过程中用来固定加工对象,使之在机床上占有正确 的位置,以便进行机械加工或检测的装置被称为机床夹具,简称 夹具。
夹具设计是直接为机械产品生产服务的一项生产准备工作。 机床夹具设计特点是周期要求短,夹具精度高。
夹具设计与机械加工工艺等关系密切。
第3章 机床夹具设计
机械制造工艺学 常同立等 清华大学出版社
3
3
4 L φD

夹具设计

夹具设计

jy
(2)单边接触
dw
1 ( Dmax Dmin ) 2
2.微分方法
(1)工序尺寸H1 此时,定位基准 与工序基准重合
o1 o o2

jy o1o2
o1o2 o1 p o2 p
o1 p d max /(2 sin o2 p d min /(2 sin
