NRF51422和NRF51822产品介绍(极低功耗蓝牙4.0)解读
nRF51822 模块 规格说明书
OHTCOMTechnology Ltd.nRF51822模块规格说明书Datasheet of nRF51822 Modules2015.6.1目录1 简介 Introduction (3)2 nRF51822 M0 BLE模块介绍 specification for M0 Module . 4天线的连接 (7)程序的烧录 (8)表一 nRF51822 M0工作参数 (8)3 nRF51822 M1 BLE模块介绍 specification for M1 Module . 9程序的烧录 (11)表二 nRF51822 M1工作参数 (11)4 History (13)5 联系方式CONTACT US (14)NOTES:If you are customers from overseas, please contact sales@ for quotation and specifications of English version.1 简介IntroductionnRF51822 Mx BLE低功耗蓝牙模块目前包括nRF51822 M0、nRF51822 M1两款。
这两款BLE模块都是以nRF51822为主控芯片，封装不同的模块。
nRF51822 M0模块包含了LIS3DH3轴传感器，与百度手环使用相同的基础硬件，可以用来开发运动手环等穿戴设备。
nRF51822 M1模块单有一片nRF51822芯片，可以选择16kB RAM或者32kB RAM的不同版本，可以用来开发iBeacon、室内定位、穿戴设备，计算机控制等，应用更灵活，满足不同需求。
nRF51822 M0nRF51822 M12 nRF51822 M0 BLE模块介绍specification for M0 ModulenRF51822 M0采用BGA的nRF51822芯片封装并且集成了高低速晶振、LIS3DH三轴传感器，模块尺寸仅为10.5mm*8.5mm*1.5mm，为业界最小封装。
NORDIC蓝牙芯片NRF51822说明-文档资料
四、蓝牙协议和应用代码相互分开
1:NRF51822蓝牙协议和应用代码的存储空 间相互分开，互不干扰，客户只需关注
应用代码
应用代码开发，不需花大量的时间去了解蓝 176K
牙协议是如何运行的，只需配置API参数就
可运行起来。
2:TI和CSR都是只提供蓝牙源代码，客户 蓝牙协议
只能在此代码上进行修改、编译程序，把 80K 应用代码和协议混合放在同一空间里，给修
灵敏度
-94dBm -85dBm -82dBm
51822
ARM M0 256/128K ROM 16k RAM
4dBM 0dBM -4dBM -8dBM -12dBM -16dBM -20dBm
LDO 16/4dB 10.5/0dB
RX 13
DC/DC 10.5/4dB 8.1/0dB
RX 9.5
250Kbps 1Mbps 2Mbps
■ CSR：自有16位MCU，需外挂Flash/EEPROM， 无法对产品进行加密，同时增加了相应的成本和 PCB板面积。
9
二、新增功能
■电源管理：除system ON/OFF外，各功能 模块有自己的电源管理,电源管理简单，只 有ON/OFF，有利于降低功耗。
■具有DC/DC 功能： 2.1～3.6V，DC/DC功 能可以让功耗更低。
2
nRF51822功耗/灵敏度
3
nRF51822原装开发系统
原装开发系统包括2部分 1:nRFGo Starter Kit Development Kit (简称nRF6700) 包括2个开发母板，开发调试环境，支持Keil C
2:nRF51822 Development Kit (简称nRF51822-DK) 1个nRF51822 USB dongle接收端 1个nRF51822 PCB模块 1个nRF51822 SMA模块 2个J-Link开发板(烧录、仿真) 5片nRF51822样片
NRF51822-Eval-Kit-用户手册
6
NRF51822 Eval Kit 用户手册
微雪电子
2.5 各程序功能简介
a) 以下所有程序路径为：<code path>\BLE4.0\nrf51822\Board\pca10001 且所有跳线都已连接。 b) 下表中的步骤序号，请参考表格下方的备注栏。 c) 操作涉及步骤②的，下载方法请参考上文“编译下载 ble_app_hrs 测试程序”。 d) 其他的程序下载方法请参考上文“编译下载 blinky_example 测试程序”
核心板介绍：
Core51822参数：
主控芯片：nRF51822 通信距离： 30m （条件： 空旷区域 / 1M速率） 工作频段：2.4GHz 工作电压：2.0V ~ 3.6V 温度范围：-40℃ ~ 85℃ 尺寸：24.5mm x 32.26mm（PCB） 接口： 除P0.26和P0.27外， 所有I/O 接口 排针间距：2.00mm 两侧排针间距：18.00mm 天线：板载天线
NRF51822 Eval Kit 用户手册
微雪电子
NRF51822 Eval Kit 用户手册
产品介绍：
nRF51822是一款为超低功耗无线应用(ULP wirelesss applications)打造的多协议单芯片解决方案。 它整合了Nordic一流的无线传送器，同时支持Bluetooth(R) low energy 和专用的2.4GHz协议栈。
微雪电子
图 5.
KEIL下载报错
答： 请确保正确安装SDK，Flash Dodnload 设置如下：
图 6.
Flash Dodnload 设置
8
NRF51822 Eval Kit 用户手册 问： 阅读完该手册后，如何进一步学习？ 答： 请仔细阅读chip PDF文件夹中相关文档，以及官方提供的参考手册： 资料包\code\BLE4.0\Documentation\index.html。
nrf51822数据手册_引脚图_参数

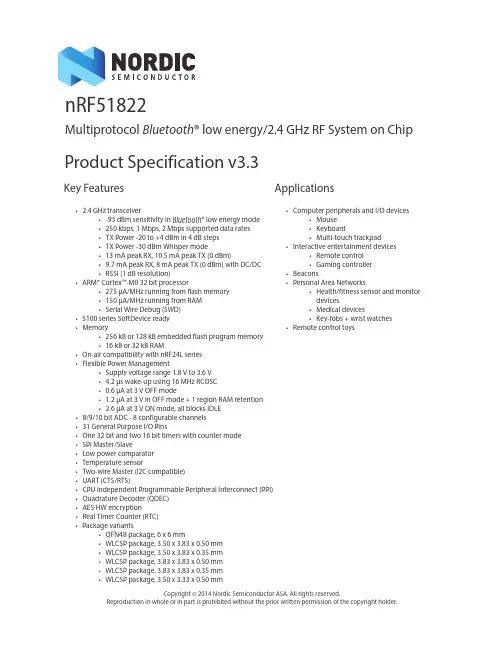

RoHS and REACH statement
Nordic Semiconductor's products meet the requirements of Directive 2002/95/EC of the European
My Page account on our home page.
Main office: Otto Nielsens veg 12
7052 Trondheim Norway
Phone: +47 72 89 89 00 Fax: +47 72 89 89 89
Mailing address: Nordic Semiconductor
Version 3.3
Description
Added documentation for the nRF51822 CTAA version of the chip.
Added content: • Section 9.5 “CTAA WLCSP package” on page 71 • Section 11.9 “CTAA WLCSP package” on page 118
statement can be found on our website
.
Page 2
nRF51822 Product Specification v3.3
Datasheet Status
Status Objective Product Specification (OPS) Preliminary Product Specification (PPS)
• ARM® Cortex™-M0 32 bit processor • 275 μA/MHz running from flash memory • 150 μA/MHz running from RAM • Serial Wire Debug (SWD)
nRF51822 芯片的蓝牙电子血压计怎么样
nRF51822芯片的蓝牙电子血压计怎么样？电子血压计是利用电子压力、搏动传感器（代替听诊器）识别压力和搏动信号，并以数显形式的表达出来，其屏幕上部为收缩压，下部为舒张压和脉搏数。
其特点是操作简便，读数直观，只需按一下按键就可以进行自动测量，非常适合于家庭使用。
但是，现有的电子血压计在功能上显得过于单调，只能实现比较简单的血压测量，而且由于缺少通讯功能而无法对测量数据进行有效的无线传输，导致无法实现医务人员的远程分析，这对患者的健康情况无法做到更为有效的监控。
我们共同来了解下蓝牙电子血压计吧。
蓝牙电子血压计是在现有的电子血压计基础上增加我司（云里物里）开发的蓝牙模块，将极大提升电子血压计数据的保存分析以及远程监控的性能。
其基本原理为血压计的MCU与蓝牙低功耗模块之间的数据通过串口传输，并经蓝牙低功耗模块调制后形成射频信号，并经蓝牙信道发送到手机APP端，手机APP端解调出该射频信号后在屏幕上显示出来，从而让监测人员读取精确的血压值。
该血压值数据还可以从手机通过无线网络发送到远程数据管理中心。
我司开发的蓝牙模块为MS49SF1C，是采用nRF51822芯片的串口模块,通过UART(串口)操作可以实现模块与手机之间数据传输。
本模块为从模块，具有命令控制可以修改模块的广播名称，修改广播间隔和连接间隔。
使用该模块用户可以快速把数据以蓝牙方式进行传输。
在手机上可以开发出功能丰富的APP，例如血压数据可以通过曲线或表格更直观地呈现在用户面前，用户还可以通过查询的方式访问历史血压数据。
该APP还可以以营养师的面目出现，例如可根据用户的近期血压值推荐降压食谱：胡萝卜粥，炖木耳等。
总之蓝牙电子血压计不仅是在电子血压计基础上增加蓝牙模块那么简单，它完全可以胜任血压监测方面的健康巧顾问。
STM32- nRF51822蓝牙低功耗(BLE)系统解决方案
AN4605应用笔记STM32- nRF51822蓝牙低功耗（BLE）系统解决方案介绍本应用笔记介绍了蓝牙低功耗（BLE）嵌入式软件（X-CUBE-nRF51DRV）实现对STM32L0系列和nRF51822，并解释如何界面自己的应用程序，并创建BLE服务。
在X-CUBE-nRF51DRV主要特点如下：•与北欧提供的BLE型材兼容性•应用程序集成就绪•易于附加在STM32L0系列低功耗解决方案BLE•极低STM32L0 CPU负载（HRS 1秒更新率0.127％）•没有对STM32L0系列延迟要求•小STM32L0内存占用在X-CUBE-nRF51DRV软件是基于STM32CubeL0 HAL驱动程序（见第2节）。
同时提供了使用北欧BLE服务于客户STM32L0应用实例。
该参考硬件平台是STM32-nRF51822基于STM32Nucleo / 64上和Wavetek公司蓝牙LE与盾北欧BLE模块nRF51822。
注：X-CUBE-nRF51DRV可以移植到其它STM32系列。
目录1引用。
72 STM32Cube概述。
83，嵌入式软件的定义。
9 4入门。
114.1 BLE系统描述。
0.114.2特性。
0.114.3硬件/软件的快速设置。
125参考平台。
13 5.1接口描述。
13 5.2 UART 4线接口。
145.3重置系统。
145.3.1上电复位。
155.3.2系统复位。
155.4器件编程。
166嵌入式软件的描述。
186.1 UART接口。
186.1.1 BLE SD FW模块。
196.1.2低功耗经理。
206.1.3中断。
206.1.4语境经理。
206.1.5配置。
21当BLE功能使用6.1.6 STM32资源需求。
216.1.7集成。
226.1.8可移植性。
226.2定时器接口。
236.2.1 BLE SD FW模块。
256.2.2初始化。
256.2.3用户模块。
266.2.4中断。
46.2.5语境经理。
【蓝牙 BLE系列 】NRF51822 NRF2810 NRF52832 NRF2840 方案对比
【蓝牙BLE系列】NRF51822NRF2810NRF52832NRF2840方案对比NRF51822简介nRF51822是一款功能强大，高度灵活的多协议的SoC，非常适用于蓝牙低功耗和2.4GHz的无线应用。
该SoC是基于ARM Cortex M0为内核的微处理器，拥有256KB/128KB 的片上FLASH存储空间，32KB/16KB的RAM空间。
2.4G无线射频支持蓝牙低功耗，同时兼容nRF24L系列的产品。
其应用领域：手机配件，穿戴式设备，无线充电监控，PC外设，消费电子遥控器，智能家居，智能射频标签，玩具和电子游戏等。
芯片特性✧单芯片，高度灵活的2.4GHz多协议设备✧32位ARM Cortex M0CPU内核✧256KB/128KB闪存+32KB/16KB RAM✧支持蓝牙低功耗协议栈✧线程安全和运行时保护✧事件驱动API支持✧空中链路兼容nRF24L系列✧三种速率：2Mbps/1Mbps/250Kbps✧+4dBm输出功率✧-93dBm灵敏度，蓝牙低功耗✧灵活的电源管理系统✧可配置的I/O✧工作温度范围：-40℃至+105℃NRF52810简介nRF52810是一款支持蓝牙5，ANT和 2.4GHz的高性能多协议的SoC。
该SoC提供了对蓝牙5的支持，同时微处理器内核为ARM Cortex M4，具有192KB的FLASH和24KB的RAM空间，能够提供更多的高级应用的支持。
即使在低功耗的应用之中也是表现得非常出色的。
其应用领域：蓝牙5连接处理器，工业传感器和执行器，穿戴设备，智能家居传感器，电脑外设，体育和健身传感器，智能手表，互动游戏和楼宇自动化等。
芯片特性✧单芯片，高度灵活的2.4GHz多协议SoC✧32位ARM Cortex-M4处理器✧电压范围：1.7V至3.6V✧192kB闪存+24kB RAM✧支持并发蓝牙低功耗/ANT协议操作✧+4dBm的输出功率✧-96dBm灵敏度，蓝牙低功耗✧线程安全和运行时保护✧事件驱动API支持✧空中链路兼容nRF24L和nRF24AP系列✧两种速率：2Mbps/1Mbps✧自动的电源管理系统✧可配置的I/O✧1个主/从SPI✧1x双线接口（I²C）✧UART（RTS/CTS）✧1个PWM（4个通道）✧AES HW加密✧8通道10/12位ADC✧正交解码器64级模拟比较器✧实时时钟（RTC）✧数字麦克风接口（PDM）NRF52832简介nRF52832是一款功能强大，高度灵活的超低功耗多协议的SoC，非常适合蓝牙低功耗（BLE，以前成为智能蓝牙），ANT和 2.4GHz的无线应用。
蓝牙 nRF51822 应用
蓝牙nRF51822 应用（基于低功耗蓝牙技术的温湿度传感器节点的设计）关键字：低功耗蓝牙温湿度传感器nRF51822 SHT11随着兼容蓝牙4.0标准的智能手机逐步普及，低功耗蓝牙技术也面临着越来越广泛的应用。
本设计采用了nRF51822和SHT11设计了一种基于低功耗蓝牙技术的温湿度传感器节点，能够将节点位置的温度和湿度发送给主机用于显示，可广泛应用于家庭、车间、仓库的温湿度监控。
1.引言在智能家居和物联网飞速发展的背景下，基于蓝牙4.0标准的低功耗蓝牙（Bluetooth Low Energy，BLE）技术正被逐步地为人们重视。
随着兼容蓝牙4.0标准的智能手机逐步普及，低功耗蓝牙技术也面临着越来越广泛的应用。
本设计采用了基于BLE技术的nRF51822蓝牙SoC芯片和SHT11温湿度传感器设计了一种基于低功耗蓝牙技术的温湿度传感器节点，能够将节点位置的温度和湿度发送给主机用于显示，可广泛应用于家庭、车间、仓库的温湿度监控。
节点采用了低功耗设计，可用一枚纽扣电池供电，实际使用时间可达1年以上。
2.系统结构本设计的系统结构如图1所示，系统的处理器模块由nRF51822构成，温湿度传感器件采用SHT11，电源采用纽扣电池供电；由处理器模块、温湿度传感器模块、天线模块、电源模块构成的节点与主机通过2.4GHz的低功耗蓝牙信号通信，主机采用智能手机运行信息采集显示的APP。
多个节点可利用应用层协议与主机组成星形网络。
图1 系统结构图3.硬件电路温湿度传感器节点硬件的系统构成如图2所示。
图2 硬件系统结构图3.1 处理器模块处理器模块选用Nordic公司的nRF51822芯片。
nRF51822是具有CORTEX-M0低功耗内核，支持BLE、Gazell等多协议的低功耗高速率射频收发器的SoC。
其具有高集成度、低成本、处理能力强、低功耗、小体积等优势，非常适合低功耗蓝牙产品的应用。
该芯片具有以下特性：具有Cortex-M0内核，片上256KB FLASH，16KB RAM，片内包含支持BLE协议的2.4GHz射频收发器。
nRF51822芯片详解解读
0、功能简介IC功能包括：256kB片上闪存和16kB RAM；数字和混合信号周边，包括SPI、2-wire、ADC以及正交解码器；16 PPI通道；撘配片上LDO时电源范围为1.8-3.6V，LDO旁路模式为1.75-1.95V ；片上下拉DC/DC转换器用于3V电池（例如，纽扣电池）；片上+/- 250 ppm 32kHZ RC振荡器，在蓝牙低功耗应用，不需外部32kHz晶体，可节省成本和电路板空间；6x6mm 48脚QFN封装，提供最多可达32个GPIO；完整的蓝牙协议堆栈（到配置文件的链接层）。
nRF51822的S110是可下载、免版税、预编译二进制蓝牙低功耗堆栈，可独立编程和更新。
功能包括：异步和事件驱动SVC的API；运行时保护；GATT、GAP和L2CAP级别API；周边和广播器角色；GATT客户端和服务器；和2.4GHz RF专用协议的非并行多协议操作；少于128kB的代码和6kB的RAM，为应用程序留有超过128kB的闪存和10kB的RAM；与使用上一代nRF8001的双芯片应用相比，运行S110堆栈的nRF51822削减了高达50%的功耗。
S110堆栈和nRF51822加上nRF518 SDK相互配合，nRF518包含全面的蓝牙低功耗配置文件、服务以及示例应用集合。
1、架构围绕两条内部总线展开：AHB,APB AHB (Advanced High Performance BUS)：CPU: ( Cortex-m0，NVIC,BBB，DAP)Memory : ( RAM, Flash)GPIO : P0(P0.0~P0.31)AHB to APB BridgeAPB (Advanced Peripheral BUS):左半边：Power：电源控制WDT：看门狗SPI0,SPI1TIMER0(32位),TIMER1(16位),TIMER2(16位)QDEC：正交译码器，CLOCK：提供两个时钟：HFCLK(16MHZ),LFCLK（32.768KHZ）TWI0,TWI1：两线接口，兼容I2C右半边：NVMC :非易失性存储控制器RADIO: 2.4GHZ 无线广播的数据率：250KBPS,1MBPS,2MBPS ECB: 加密功能（AES），产生HASH序列，数字签名，生成密钥流等RNG：产生随机数用于加密（基于内部热噪声），无需种子值。
NRF51822 RADIO中文资料
16 ----2.4 GHz radio (无线发射机)The RADIO包括了一个2.4G的接收机和一个发射机，它兼容了Nordic的所有2Mbps，1Mbps和250kpbs模式增加了1Mbps的蓝牙低功耗模式。
The RADIO使用EasyDMA，EasyDMA包含一个自动压包和解包工具，以及CRC发生器和CRC校验使对它进行非常简单的配置，更多信息查看上图。
The RADIO包含了一个设备地址匹配单元和一个内部框架分隔单元。
它可以被用作简化地址白名单和帧间距分隔。
在低功耗蓝牙和仿真中使用。
The RADIO也包含一个信号轻度指示器（RSSI）和一个位计数器，当一个预先设定的位通过RADIO被发送或者接受完成时，位计数器会引发一个事件。
16.1 功能描述16.1.1 EasyDMAEasyDMA在CPU RAM以内读写数据包，不能通过RAM以外的地址后者代码段读取数据包。
根据上面的框图，the RADIO's EasyDMA利用PACKETPTR指针接受和发送数据包。
CPU必须配置每一次的发送机的发送和接受模式直接的转换，MAXLEN 寄存器配置发射机在同一个数据包中的接收或发送的最大字节数。
此功能可以被用来确定无线发送接机所分配的数据包是否被覆盖或者越界。
16.1.2 包配置（Packet configuration）一个无线数据报文，包含以下部分：报头（PREAMBLE），地址（ADDRESS），长度（LENGTH），S0，S1，PAYLOAD（有效载荷：可理解为有效数据。
）和CRC。
无线发射机发送上述部分时的顺序展示在下图，从左到右，第一个发送的是PREAMBLE 位。
报头（PREAMBLE）总是根据第一个 ADDRESS位的值在0xAA或者0x55两个数字之间取值。
如果ADDRESS是0则PREAMBLE位为0xAA，否则为0x55.下图展示了无线数据包在内存中储存实例无线电字节顺序：ADDRESS和PAYLOAD低位总是优先的存储方式，CRC总是高位优先的存储方式，,S0,LENGHT,S1和PAYLOAD可以通过PCNF1的ENDIAN位。
讯联电子nRF51822实战教程--2.4G无线通讯
讯联电子
nRF51822实战--2.4G无线通讯
申明：本教程版权归讯联电子所有。本教程仅供 内部客户交流之用。如需引用，请注明出处。由 于工程师水平有限，文档难免有所疏漏和错误， 由此造成的损失，讯联电子不承当任何责任。
1 目的
2块nRF51822EK_TM蓝牙开发板通过2.4G自定义的信道进行数据传输。一块开发板烧录发射程序 （我们称之为A）;另一块开发板烧录接收程序（我们称之为B）。当A的按钮BUTTON0被按下的时 候，A在指定的信道上发送0X00 、0X01、 0X02 、0X03四个数据；B每接收到一次正确的数据会驱动蜂 鸣器发出声音，同时七彩灯会发红色的光，200mS以后蜂鸣器停止发声，七彩灯熄灭。TX和RX的源代 码在nRF51822EK_TM开发板配套资料的<实战演练>文件夹内。
讯联电子
4.3.2 IO和系统初始化：
nRF51822实战--2.4G无线通讯
4.4 程序的验证ຫໍສະໝຸດ 把工程编译好以后，在MDK开发环境或者NRFGO STUDIO烧录软件把HEX烧录到nRF51822EK_TM开发板中。按发射端的 BUTTON 0，接收端的蜂鸣器会发出声音。
MAXLEN:数据包的最大长度。nRF51822的无线数据包最大长度为256字节，超过这个长度的数据包将会被截掉。 STALEN: 如果我们发送的数据包是固定长度，则可以设定这个字段，每次按固定的长度发送数据，不超过 256字节。 BALEN:前这个字段可以用来设定前面说的8个逻辑地址中BASEX的长度。 ENDIAN:用来设定发送数据的时候是先高位还是低位。 WHITEEN:打开或者关闭数据数据白化（加噪）功能。
发送地址（TXADDRESS）：发送地址是对应于发射端而言的。前面说到，用户可以设定8个逻辑地址，在收发器 初始化的时候，必须要选择8个逻辑地址中的一个作为当前发射器的设备地址。然后，当发送数据的时 候，收发器会自动把设备地址添加到数据帧中把数据发出去。
基于NORDIC NRF51822芯片开发的智能牙刷的实现
(3)加 强 损 失 控 制 。一Βιβλιοθήκη 旦风险发生， 必须采取有力
措施减少损失9 首先 ， 对于海外工程汇率而言， 风险相 当大， 可通过金融业务对外汇风险加以套期保值、 多国 货币组合贷款与支付、 事前规定支付货币同贷款货币 保持一致、 提 前 或 延 期 支 付 等 方 式 进 行 损 失 控 制 。其 次， 应加强工程管理， 要求施工方提高管理水平， 加强 施工资料管理与归挡， 规 范 工 程 师 的 签 证 《对 施 工 变 更、 索赔事件提出补偿等要求， 最 大 化 地 降 低 风 险 。此 外， 还应制定完善、 周密的损失控制计划， 包括预防、 灾 难、 应急计划等， 降低风险概率的同时， 最大化地降低 损失。
[幻 吕 荣 胜 ， 王建， 陈 羞 . 基 于 模 糊 评 价 的 E P C 风 险 管 理 研 究 [〇 .云 南财经大学学报， 2012.13(02):153-16氣 :[幻 曾 鸣 ， 陈春武， 段 凯 彦 等 .合 同 能 源 管 理 项 目 全 生 命 周 期 风 险 评 估 研 究 [J].华 东 电 力 ， 2012,15(10)
3
结束语
一言以概之， 随着各种海外工程项目也将越来越
多， 海外生存环境日趋复杂， 海外工程项目合同风险日 趋复杂、 多样化， 为了更好地争取经营利润， 必须注重 加强合同风险管理， 为企业赢得最大化的经济效益6 参考文献 |[1]李 松 涛 ， 康艳， 徐 雅 琴 .中 国 电 力 企 业 海 外 EPC项目的风险分析 与 对 策 [J].经 济 与 管 理 ， 2011， 21( 10) :242-216.
将风险源切断， 避免风险出现， 当然， 这也同时放弃了 获 利 的 机 会 。再 如 ， 可以在合同条款的拟定中， 加强商 务沟通、 谈判， 将不利风险条款加以修改、 补充， 从源头 上规避风险， 以收到良好的效果s 例 如 ， 可以通过借力 打力的方式， 将不利因素转变为有利因素， 可以雪中送 炭， 对支付条款进行补充、 说明， 虽然通常情况而言， 海 外工程项目合同就付款的方式、 周期、 条件等进行了明 确说明， 防止在利润争取时找不到合理的依据。 (2)将 风 险 转 移 。为 减 小 风 险 的 损 失 ， 应采用合理 方式将所面临风险加以转移， 在合同签订之前， 要求承 包商就合同进行全面分析， 清理风险源， 谈判时最大化 地降低风险， 将 风 险 分 摊 给 双 方 。但 依 然 存 在 很 多 不 可预测风险， 对于此， 可利用风险转移的方法， 合理降 低 风 险 《— 方 面 ， 可通过非保险转移方式， 将风险转移 给施工方当事人， 可将合同的责任、 风险转移给对方的 当 事 人 。如 工 期 超 过 一 年 的 合 同 不 能 对 固 定 总 价 合 同 进行签订， 力 争 签 订 一 个 可 调 的 总 价 合 同 ，承 包 商 可 采用工程分包等方式， 将 风 险 转 移 给 分 包 商 。在 签 订 合同之后， 由于各种原因， 可将本标段风险最高部分包 给分包商， 这 样 能 够 将 此 类 风 险 转 移 出 去 。此 外 ， 还可 一 采 用 第 三 方 担 保 的 方 式 进 行 风 险 转 移 。另 一 方 面 ， 可通过保险转移方式， 购买相应的保险， 承包商作为投 保人将合同风险转移到保险公司， 这样能够合理降低 风险。
nRF51822芯片详解解读
0、功能简介IC功能包括：256kB片上闪存和16kB RAM；数字和混合信号周边，包括SPI、2-wire、ADC以及正交解码器；16 PPI通道；撘配片上LDO时电源范围为1.8-3.6V，LDO旁路模式为1.75-1.95V ；片上下拉DC/DC转换器用于3V电池（例如，纽扣电池）；片上+/- 250 ppm 32kHZ RC振荡器，在蓝牙低功耗应用，不需外部32kHz晶体，可节省成本和电路板空间；6x6mm 48脚QFN封装，提供最多可达32个GPIO；完整的蓝牙协议堆栈（到配置文件的链接层）。
nRF51822的S110是可下载、免版税、预编译二进制蓝牙低功耗堆栈，可独立编程和更新。
功能包括：异步和事件驱动SVC的API；运行时保护；GATT、GAP和L2CAP级别API；周边和广播器角色；GATT客户端和服务器；和2.4GHz RF专用协议的非并行多协议操作；少于128kB的代码和6kB的RAM，为应用程序留有超过128kB的闪存和10kB的RAM；与使用上一代nRF8001的双芯片应用相比，运行S110堆栈的nRF51822削减了高达50%的功耗。
S110堆栈和nRF51822加上nRF518 SDK相互配合，nRF518包含全面的蓝牙低功耗配置文件、服务以及示例应用集合。
1、架构围绕两条内部总线展开：AHB,APB AHB (Advanced High Performance BUS)：CPU: ( Cortex-m0，NVIC,BBB，DAP)Memory : ( RAM, Flash)GPIO : P0(P0.0~P0.31)AHB to APB BridgeAPB (Advanced Peripheral BUS):左半边：Power：电源控制WDT：看门狗SPI0,SPI1TIMER0(32位),TIMER1(16位),TIMER2(16位)QDEC：正交译码器，CLOCK：提供两个时钟：HFCLK(16MHZ),LFCLK（32.768KHZ）TWI0,TWI1：两线接口，兼容I2C右半边：NVMC :非易失性存储控制器RADIO: 2.4GHZ 无线广播的数据率：250KBPS,1MBPS,2MBPS ECB: 加密功能（AES），产生HASH序列，数字签名，生成密钥流等RNG：产生随机数用于加密（基于内部热噪声），无需种子值。
蓝牙4.0介绍
蓝牙4.0（BLE）介绍：2012年推出的蓝牙4.0，是3.0的升级标准，其最重要的特性是低功耗。
其功耗较老版本降低了90%，该项技术可为制造商及用户提供三种无线连接方式，包括用于多个类别电子消费产品的传统蓝牙技术；用于手机、相机、摄像机、PC及电视等视讯、音乐及图片传输的蓝牙高速技术；以及用于保健及健康、个人设备、汽车及自动化行业的低功率传感设备和新的网络服务的蓝牙低耗能技术。
nRF51822是一款为超低功耗无线应用(ULP wirelesss applications)打造的多协议单芯片解决方案。
它整合了Nordic一流的无线传送器，一个ARM Cortex M0核以及256KB的flash + 16KB 的RAM。
nRF51822支持Bluetooth(R) low energy 和专用的2.4GHz协议栈。
nRF51822使用32位ARM Cortex M0核心，片上256kB的flash(开发蓝牙4.0程序时，其中176kb可用于应用开发)。
相较于8/16位的平台拥有更佳的代码密度和更快的执行速度。
可编程外设互联(Programmable Peripheral Interconnect, PPI)系统提供了一个16通道的总线使外设可在没有MCU介入的情况下进行直接的和自主的通信。
这将减少外设经由CPU通信造成的延迟，并可在通信过程中保持CPU休眠以减少能耗。
此设备有两种电源模式- ON/OFF, 但是所有系统模块和外设都有独立的电源管理用以控制相应模块根据任务需求在RUN/IDLE 状态间进行切换。
蓝牙通信协议：蓝牙的通信协议分为蓝牙专用协议和蓝牙非专用协议，它们都按特有的顺序包含在蓝牙协议栈中。
其中蓝牙专用协议包括：BaseBand、LMP、L2CAP、SDP；蓝牙非专用协议包括：电缆替代协议：RFCOMM、电话传送控制协议：TCS-Binary和AT命令集、选用协议：PPP、UDP/TCP/IP、OBEX、WAP、VCARD、IrMC、WAE。
2.4GRF协议BLE蓝牙4.0协议芯片NRF51822介绍
发布时间：2012-11-01 16:54:202.4GRF协议BLE蓝牙4.0协议芯片NRF51822介绍技术类别：资源共享关于 nRF51 系列多协议 2.4GHz 射频收发器拥有高性能、超低功耗以及灵活性等好处。
它的主要功能包括：在蓝牙低功耗模式下灵敏度为-92.5dB RX，高达 +4dBm 的输出功率；与 Nordic 上一代射频收发器相比，链接预算增强高达 9.5dBm；低于10mA 的峰值电流适合3V 纽扣电池；符合蓝牙低功耗（蓝牙 4.0 ）标准；与 Nordic 现有的 nRF24L 系列 IC 空中完全兼容；支持包括蓝牙低功耗、ANT 和专有 2.4GHz 等协议的非并行和并行操作；场强RSSI。
nRF51 系列 SoC 大大地降低平均电流，使单芯片适用于各种无线应用。
它的主要功能包括：功能强大且低功耗的 32 位 ARM Cortex-M0 处理器，启动时间为 2µs，与 8/16 位处理器相比，大限度地降低了活动时间并提高了代码密度；细化电源管理，个别系统可独立开关，并能基于活动级别自主控制时钟；可编程周边互连 (PPI) 系统。
周边设备，如射频收发器、计时器及 I/O等，不需通过处理器而能自主相互作用。
从而降低处理器的活动时间来节省功耗，并放宽对处理器实时要求。
高效的EasyDMA射频收发器接口具有弹性 RAM 映射 FIFO；高灵活性的GPIO 映射简化了 PCB 设计，有助降低布线板层数量；自定义 2 区内存保护装置 (MPU) 对用户程序和预编译协议堆栈例如蓝牙低功耗和 ANT运行时保护。
nRF51 系列软件架构在协议堆栈和用户应用程序间具有一个独特且功能强大的分隔区，为应用程序开发人员提供最大的灵活性、开发简易性和代码安全性。
协议堆栈，例如蓝牙低功耗或 ANT，可为预编译二进制码或在设备上预编程；堆栈为 100% 异步并由事件驱动，并向应用程序层提供线程安全管理程序调用 (SVC) 的应用程序接口 (API)；简单的编程模型，没有专用的应用程序框架或计划程序/RTOS 依存性，简化并加速了代码开发；协议堆栈和应用程序代码没有链接时间依存性，并可独立编译和更新/编程；堆栈受运行时保护，确保相互操作性并将应用程序错误而影响堆栈的风险降低；堆栈可以验证码和合格二进制目的码提供。
