断路器防跳回路解析
防跳原理
操作回路原理图
1、跳闸回路
QF/DL是断路器（机构）的辅助接点，TQ为跳闸线圈。
跳闸回路先与QF/DL辅助接点连接后再与跳闸线圈连接。
在跳闸回路中QF/DL为常开触点，准备跳闸时（还未跳闸）是闭合的，跳闸操作完成后是常开的。
2、合闸回路
QF/DL为常闭触点，准备合闸时是常闭的，合闸完成后是常开的。
3、FTLX回路
FTLX------防跳连线。
TBJ2是防跳的核心
有些装置将FTLX短接后是闭锁防跳回路（无防跳功能）如上图，有些装置将FTLX 短接后是具有防跳功能，具体看操作回路
如果保护装置与开关柜都具有防跳回路，两个防跳一般不能同时使用，需将开关柜的取消（同时使用跳合位灯会不正常亮灭）
解析防跳：
当TJ（保护跳闸继电器）闭合时，TBJ1线圈得电，相应辅助接点TBJ1-2、TBJ1-1闭合。
由于KKJ一直闭合，所以TBJ2线圈得电，相应辅助接点TBJ2-2闭合、TBJ2-1断开。
听不进-1断开后将合闸回路切除，合不上闸防跳成功。
（注：TJ闭合瞬间，由于电磁场建立速度较快，相应的线圈和接点可看成是同时动作的。
TQ线圈在得电后到完成动作之间一般存在机构动作时间40ms左右，这个时间相比电磁场要慢很多，所以在
完成跳闸动作之前防跳回路已经将合闸回路切除了，防跳回路成功。
）。
断路器防跳回路浅析
断路器防跳回路浅析摘要：保护装置和断路器操作回路均有电气防跳回路。
若二个防跳回路接线配合不当，会出现装置故障。
通过分析发电机保护装置和断路器操作机构防跳回路工作原理,以及同时采用两种防跳回路产生的问题和解决方法,为现场运行维护人员提供了参考。
关键词：断路器；发电机保护装置；防跳回路1引言在电力系统中，断路器的防跳回路是二次回路中最重要的回路之一，防跳回路的存在可以避免断路器出现“跳跃”问题，有效提高电力系统稳定性。
但在实际工程应用中，微机保护装置中的防跳功能总会与断路器的防跳产生冲突，这就要考虑断路器操作回路和微机保护装置二次回路防跳回路接线配合问题。
本文通过分析了保护装置防跳回路和断路器操作机构防跳回路，以及同时采用两种防跳回路时产生的问题，并给出实际工作中检查防跳回路正确性的试验方法。
2防跳工作原理2.1保护装置防跳工作原理保护测控装置合分闸及防跳回路如图1所示图1 发电机微机保护装置原理防跳继电器（跳闸保持继电器）TBJ有电压线圈和电流线圈，其中电流线圈为启动线圈，串接在跳闸回路；电压线圈为自保持线圈与合闸线圈并联接法。
QF 为断路器辅助接点，YC为断路器合闸线圈，YT为断路器分闸线圈，S8和S9为断路器试验和工作位置接点，TWJ和HWJ为跳闸、合闸位置继电器，BH为保护跳闸接点。
发电机为同期合闸，当发电机同期合闸时HBJ常开接点闭合,合闸线圈YC得电，断路器动作合闸。
若此时一次系统发生故障，保护动作，保护跳闸接点BH 接通，跳闸线圈YT得电动作于跳闸，而串接在跳闸回路的防跳继电器（跳闸保持继电器）TBJ电流线圈得电，合闸回路TBJ常闭接点断开，切断了合闸回路。
避免合闸继电器HBJ常开接点粘住，而导致跳闸后又合闸并重复上述动作情况发生。
同时防跳继电器TBJ的两副常开接点也得电闭合，跳闸回路TBJ常开接点闭合自保持，TBJ电压线圈得电也自保持，双重保护防止跳跃事故发生。
直到合闸继电器HBJ失电，其常开接点恢复断开后，防跳继电器（跳闸保持继电器）TBJ 电压线圈失电，TBJ所有接点复归。
断路器防跳回路分析及规范
由于跳合闸回路中的跳合闸线圈为感性负载，回路断开时，将承受线圈产生的反向浪涌电压，往往会出现接点拉弧，因此，切断跳合闸线圈回路应由具有一定灭弧能力的断路器辅助触点在开关主触头动作后完成；同时，由于保护接点应瞬时返回，为避免保护接点返回时断开跳合闸回路，保护出口接点导通跳合闸回路的同时应启动保持回路，由保持回路来保证即使保护接点断开后跳合闸回路仍旧导通。
在断路器合闸后，断路器位置常闭接点（S1LA）断开合闸回路，位置常开接点闭合。
正电源经合闸保持接点、合闸保持继电器（SHJa）、机构防跳继电器自保持接点、机构箱防跳继电器（K75LA）到负电源形成通路。
正常情况下，需要该回路电流小于合闸保持继电器的自保持电流，通过合闸保持继电器的复归，断开该回路。
如果操作箱合闸保持回路与机构箱防跳回路的参数配合不当，可能导致在开关合闸后，操作箱合闸保持继电器无法返回，造成机构箱防跳回路始终处于励磁状态，合闸回路一直被断开。
这种情况下，断路器只能被合、分一次。
3.两个防跳功能同时使用可能存在的问题通过以上的分析可知，操作箱防跳和断路器机构防跳都能独立实现断路器的防跳功能。
如果两种防跳回路同时使用会出现以下三种情况：1）当操作箱防跳继电器（1TBUJ）先动作，切断断路器的合闸回路，合闸正电不会导至机构防跳继电器K15LA出，则断路器机构防跳不会动作。
由操作箱防跳继电器（1TBUJa）实现防跳功能，防跳功能正常。
2）当机构防跳继电器（K75LA）先动作，切断断路器的合闸回路，但合闸正电会导至操作箱防跳继电器（1TBUJa）处；当跳闸保持继电器（12TBIJa）动作，操作箱防跳继电器（1TBUJa）仍然会动作，切断合闸回路，合闸正电不会导至断路器机构防跳继电器（K75LA）处，则K75LA返回；由操作箱防跳继电器TBJV实现防跳功能，防跳功能正常。
3）极端情况下，操作箱防跳继电器（1TBUJa）和机构防跳继电器（K75LA）同时动作。
断路器防跳回路解析
·以手动跳闸为例：防跳第一步：有跳闸命令（即常开接点叮闭合），整个-跳闸回路接通（图一红色线表示，TBJ圈带电动作，常开接点TB闭-合（有两副接点红框A、B表示，见图二），回路一为跳闸自保持回路，-自保持回路的 用，是为了防止保护出口继电器T叮的触点被烧坏。因为自-动跳闸时，叮的触点可能较断路器辅助触点先断开，以致被 弧烧坏。由-于防跳继电器电流线圈的触点叮B-A与它并联，即使T叮的触点先断，也不-会被烧坏。-·防跳第二步 T叮B-I带电的同时，T叮B-B接点也动作，使T叮B-V带电动作，-则T叮BV常开接点闭合，T叮BV常闭接 打开，T叮BV常开接点闭合后起自保-持的作用使T叮B-V带电动作持续动作（见回路二），T叮BV常闭接点打开 -断路器合闸回路断开，也就是说即使由于合闸接点粘死，一直有断路器合-闸命令，断路器不会再次合闸，发生反复分 的情况，达到防跳的目的。
ZD6-27-防跳回路是由防跳继电器来-g41D5-克411-实现的，防跳继电器有两个-4119-中4n1 2-线圈-4a1040-操作电源-电压线圈-021-回网回-4n103D17-跳位监视-TBJY-4101 071mC2:17-合将保持-41D10 4mL10-的16-壁合同-即-TBJW-防蚍-41084l12 舞2-手合-311Sg31g-2119-间-手艷-1"线路拉柜1m5-705抱进子-4n108-隔-1王资 P酒-LCP-12L-ILPI-G01-402-D项1粉-里保时-4儿P9-115-1i6-电流线圈-a原 5-31B-保护就铜-31022-1LP6-501-562-日1aR-B-416-始居年承护-502-21 P5-213351331-41D1371Y9-CB21:18-8四必-4nT06-保护动作 -断路器跳闸；若此时断路器合闸命令仍未解除，断路器将再次-合闸，这样断路器反复合分-合分称为断路器跳跃。跳 情况的-发生，可能致使断路器爆炸。所以必须针对断路器可能发生的-合闸跳跃问题装设防止跳跃装置，即防跳装置。 国内断路器的电气防跳，主要通过在断路器分合闸回路中设-置防跳回路。回路是由防跳继电器来实现的，防跳继电器有 -个线圈，一个是电流启动线圈，一个是电压保持线圈。电流线-圈串联在跳闸回路中，以便当继电保护动作于跳闸时， 防跳-继电器可靠地启动。电压线圈的并联在断路器的合闸回路中，-主要作用是在保护动作后可靠地切断合闸回路，防 断路器再-次合上。
总变10kV进线断路器防跳回路分析
总变10kV进线断路器防跳回路分析中海油东方石化有限责任公司的研究人员李勇，在2015年第5期《电气技术》杂志上撰文，断路器跳跃现象对开关及负载具有频繁冲击，防跳回路是保护开关的重要二次部分。
以南瑞NSP30C操作机构防跳和西门子3AH5断路器本体防跳为例，分析两种防跳原理。
并对总变10kV进线断路器所使用的两套防跳机构配合可能出现状况进行分析，提出几种可避免防跳失效改造，完善防跳回路，保障供电可靠性。
断路器（开关）是电力系统中重要的一次设备，在其手动或自动装置合闸后，如果操作控制开关未复归导致粘连或控制开关触点、自动装置触点卡主，此时保护动作使断路器跳闸时，断路器将会合闸于故障线路，而发生多次“跳-合”现象。
因此需要防跳回路，以防止开关发生跳跃现象，进而保护开关装置以及负载免受频繁冲击。
我厂总变10kV进线开关柜使用西门子3AH5断路器，经由南瑞集团的NSP30C操作箱控制。
本文对操作箱与断路器本体的防跳回路的接线和作用进行比较分析，并进一步探讨两者使用配合问题。
1 防跳工作原理1.1 操作机构防跳工作原理NSP30C高压开关操作箱具备操作所需所有功能，包括跳合闸监视功能，较多用于110kV或35kV的三相开关操作NSP30C防跳回路工作原理如图一。
防跳回路选用的是电流启动，电压保持的双线圈继电器。
电流线圈TBJ串接于分闸回路作为启动线圈，电压线圈TBJV接于合闸回路，作为保持线圈。
当分闸时，电流线圈TBJ经分闸回路启动，其常开接点TBJ闭合。
如果合闸回路发生开关粘连现象，或处于手动合闸位置时，电压线圈TBJV启动，并通过其常开接点自保持，其常闭接点马上断开合闸回路，保证断路器在分闸过程中不能马上在合闸。
此外NSP30C在合闸时通过HBJ实现合闸保持回路与TBJ实现跳闸保持回路，以保证开关的可靠分合闸和防止分合闸接点因拉弧而烧坏。
图一操作机构防跳回路图中：HHJ-合后继电器；TBJV-防跳继电器；TBJ-跳闸保持及防跳继电器；HBJ-合闸保持继电器；TWJ-合闸回路监视继电器；HWJ-跳闸回路监视继电器；R-分压电阻；HC-合闸线圈；TQ-跳闸线圈；CB断路器辅助触点1.2 断路器本体防跳工作原理进线断路器选用西门子的3AH5断路器，3AH5真空断路器采用特殊触点执行真空断路的连接动作并为这些触点专门开发了改良型操作机构，同时该产品为适应中国电力系统的运行工况采用了大爬距绝缘设计，配用最新开发的大爬距真空灭弧室，因其产品优质性而广泛应用于电力、石化、冶金行业等。
断路器本体防跳回路原理

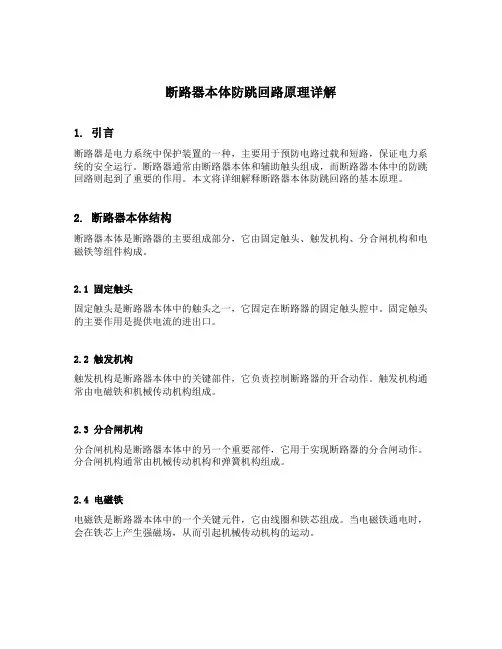

断路器本体防跳回路原理详解1. 引言断路器是电力系统中保护装置的一种，主要用于预防电路过载和短路，保证电力系统的安全运行。
断路器通常由断路器本体和辅助触头组成，而断路器本体中的防跳回路则起到了重要的作用。
本文将详细解释断路器本体防跳回路的基本原理。
2. 断路器本体结构断路器本体是断路器的主要组成部分，它由固定触头、触发机构、分合闸机构和电磁铁等组件构成。
2.1 固定触头固定触头是断路器本体中的触头之一，它固定在断路器的固定触头腔中。
固定触头的主要作用是提供电流的进出口。
2.2 触发机构触发机构是断路器本体中的关键部件，它负责控制断路器的开合动作。
触发机构通常由电磁铁和机械传动机构组成。
2.3 分合闸机构分合闸机构是断路器本体中的另一个重要部件，它用于实现断路器的分合闸动作。
分合闸机构通常由机械传动机构和弹簧机构组成。
2.4 电磁铁电磁铁是断路器本体中的一个关键元件，它由线圈和铁芯组成。
当电磁铁通电时，会在铁芯上产生强磁场，从而引起机械传动机构的运动。
3. 断路器本体防跳回路原理断路器本体防跳回路是断路器中的一种保护机制，它的主要作用是防止断路器在分闸或合闸时因异常情况而造成的跳闸回路。
断路器本体防跳回路的设计原理如下：3.1 被动触发机构断路器本体防跳回路采用了被动触发机构的设计，即断路器只有在电力系统中存在异常情况时才会自动跳闸。
异常情况包括电流过载、短路、接地故障等。
3.2 过电流保护装置断路器本体防跳回路中通常配备了过电流保护装置，该装置能够监测电力系统中的电流大小，并根据设定的保护参数来判断是否存在过电流情况。
当电流超过设定值时，过电流保护装置会自动触发断路器的分闸动作。
3.3 短路保护装置除了过电流保护装置外，断路器本体防跳回路还配备了短路保护装置。
短路保护装置能够检测电力系统中的短路故障，并根据设定的保护参数来判断是否存在短路情况。
当检测到短路故障时，短路保护装置会立即触发断路器的分闸动作。
断路器的防跳(跳跃闭锁)控制回路资料讲解
断路器的防跳（跳跃闭锁）控制回路当合闸回路出现故障时进行分闸，或短路事故未排除，又进行合闸（误操作），这时就会出现断路器反复合分闸，不仅容易引起或扩大事故，还会引起设备损坏或人身事故，所以高压开关控制回路应设计防跳。
防跳一般选用电流启动，电压保持的双线圈继电器。
电流线圈串接于分闸回路作为启动线圈。
电压线圈接于合闸回路，作为保持线圈，当分闸时，电流线圈经分闸回路起动。
如果合闸回路有故障，或处于手动合闸位置，电压线圈起启动并通过其常开接点自保持，其常闭接点马上断开合闸回路，保证断路器在分闸过程中不能马上再合闸。
防跳继电器的电流回路还可以通过其常开接点将电流线圈自保持，这样可以减轻保护继电器的出口接点断开负荷，也减少了保护继电器的保持时间要求。
有些微机保护装置自己已具有防跳功能，这样就可以不再设计防跳回路。
断路器操作机构选用弹簧储能时，如果选用储能后可以进行一次合闸与分闸的弹簧储能操作机构（也有用于重合闸的储能后可以进行二次合闸与分闸的弹簧储能操作机构），因为储能一般都要求10秒左右，当储能开关经常处于断开位置时，储一次能，合完之后，将储能开关再处于断开位置，可以跳一次闸；跳闸之后，要手动储能之后才能进行合闸，此时，也可以不再设计防跳回路。
1．断路器的“跳跃”现象及危害如果手动合闸后控制开关（SA的手柄尚未松开 5—8触点仍在接通状态）或者自动重合闸装置的出口触点K1烧结，若此时发生故障，则保护装置动作，其出口K2触点闭合，跳闸线圈YT通电起动使断路器跳闸，则QF2接通，使接触器KM又带电，使断路器再次合闸，保护装置又动作使断路器又跳闸……，断路器的这种多次“跳一合”现象称为“跳跃”。
如果断路器发生跳跃，势必造成绝缘下降、油温上升，严重时会引起断路器发生爆炸事故，危及设备和人身的安全。
2．断路器的“防跳”控制回路在35kV及以上电压的断路器控制回路中，通常加装防跳中间继电器KCF，如图5－3所示。
KCF 常采用DZB型中间继电器，它有两个线圈：电流起动线圈KCF1，串接于跳闸回路中；电压（自保持）线圈KCF2，与自身的动合触点串联，再并接于合闸接触器KM的回路中。
高压交流断路器防跳回路原理与防跳失败原因浅析
高压交流断路器防跳回路原理与防跳失败原因浅析高压交流断路器作为电力系统的重要设备，承担着保护电力系统的重要任务。
其中，防跳回路作为保证电力系统安全运行的关键环节，被广泛应用。
本文将从防跳回路原理和防跳失败原因两个方面对高压交流断路器防跳回路进行深入浅出的分析。
一、防跳回路原理高压交流断路器的防跳回路是通过检测断路器的三相电流和电压是否正常来实现的。
在正常情况下，三相电流之和等于零，三相电压之和也等于零，若存在不平衡，则说明出现了故障。
此时，防跳回路会响应进行操作，将断路器保持在闭合状态，继续保护电力系统，等待维修人员处理故障后再进行操作，以防止误操作产生零星短路。
防跳回路主要由电流互感器、电压互感器、CT、PT、信号线、保护继电器和控制箱等组成。
在实际应用中，还需要对不同的断路器类型进行不同的配置和调试，保证其准确可靠地工作。
二、防跳失败原因然而，在实际使用中，难免会出现防跳失效的情况。
防跳失效的原因有很多，主要有以下几种：1、设备失效导致防跳回路不能正常工作，例如电流互感器损坏、信号线短路等；2、防跳回路的安装、接线和调试不当导致其失效，例如信号线连接不紧、保护继电器参数设置不合理等；3、断路器工作时，因为故障发生位置离保护装置过远或过靠近，导致防跳回路无法及时响应；4、断路器本身存在高阻故障或者出现“逆旋”现象，导致防跳回路无法工作；5、电力系统运行过程中，出现系统频率、电压等异常现象，导致防跳回路无法正常工作。
防跳回路的失效会导致电力系统运行异常，对电力系统的稳定性和安全性带来极大的威胁。
因此，在使用防跳回路的同时，还要加强系统巡检、定期检验和设备维护，及时排除故障和风险因素，保证电力系统的平稳运行。
总之，高压交流断路器的防跳回路在保护电力系统中起着至关重要的作用。
了解其原理和可能出现的故障原因，有助于实际应用中准确诊断故障并及时处理，加强防跳回路的维护和保养，从而维护电力系统的可靠性和安全性。
高压交流断路器防跳回路原理与防跳失败原因浅析
高压交流断路器防跳回路原理与防跳失败原因浅析【摘要】高压交流断路器是电力系统中非常重要的设备，用于在电路发生故障时切断电路以保护设备和人员安全。
防跳回路是一种保护措施，能够防止断路器在故障消失后自动闭合，造成设备再次受到损坏。
本文围绕高压交流断路器的防跳回路原理展开讨论，介绍了其工作原理和实现方式。
分析了高压交流断路器防跳失败的一些常见原因，包括电气故障、机械故障等。
强调了高压交流断路器防跳回路的重要性，指出其对电力系统安全稳定运行的重要作用。
通过对高压交流断路器防跳回路的深入了解，可以帮助提高电力系统的可靠性和安全性，保障设备和人员的安全。
【关键词】关键词：高压交流断路器、防跳回路、原理、失败原因、重要性。
1. 引言1.1 高压交流断路器概述高压交流断路器是一种重要的电气设备，用于在电路中断开或闭合电流。
它通常用于高压电网中，以保护电网和相关设备免受过载或短路的损坏。
高压交流断路器可以快速断开电路，并可靠地在电压大时承载电流。
高压交流断路器通常由断路器本体和辅助装置组成。
断路器本体主要由触头、触头间隙、灭弧室等组件构成，用于实现对电路的开合。
而辅助装置中的防跳回路则是确保断路器在断开电路后不会自身跳回闭合的关键部件。
在高压交流断路器中，防跳回路通过检测电流和电压的状态来确保断路器在断开电路后不会自动闭合。
防跳回路的原理是利用电磁力使得触头保持在打开状态，避免意外闭合造成的设备损坏和人员安全问题。
高压交流断路器是保障电力系统安全运行的重要设备，而防跳回路则是确保断路器正常工作的关键部件之一。
对于高压电网来说，高压交流断路器的概述及其关键部件的工作原理都至关重要。
2. 正文2.1 高压交流断路器防跳回路原理高压交流断路器防跳回路原理是指通过设置电气或机械装置，使得在断路器发生过电流或过负载时，能够防止断路器因电力系统的反冲而导致跳闸。
高压交流断路器通常采用电磁触发机构或无过负载保护的励磁机构，通过这些机构实现对断路器的控制和保护。
断路器防跳回路原理与分析
断路器防跳回路原理与分析发表时间：2018-08-21T14:18:05.093Z 来源：《电力设备》2018年第15期作者：王迪[导读] 摘要：在电力系统中，开关控制回路的防跳回路是工程验收定检当中极其重要的回路。
（深圳供电局有限公司广东深圳 518000）摘要：在电力系统中，开关控制回路的防跳回路是工程验收定检当中极其重要的回路。
防跳是防止“开关跳跃”的简称。
所谓跳跃是由于合闸回路手合或者遥合节点粘连等原因，造成合闸输出端一直有合闸电压。
当开关因故障跳开后，会马上又合上，保护动作开关会再次跳开，因为一直有合闸电压，开关又会再一次合上。
众所周知，一旦发生开关跳跃，会导致开关损坏，严重还会造成开关爆炸，所以防跳功能是开关控制回路中必不可少的一部分。
理解防跳回路的功能作用，分析控制回路中有关防跳继电器与合闸回路、监视回路相互配合问题，以及防跳试验注意事项等方面是十分重要的。
关键词：防跳回路，防跳继电器，开关辅助节点一、引言为什么要设置防跳回路开关跳跃是由于开关原因导致开关反复重合闸，如果我们不采取防跳措施就会使开关的速断能力下降，严重会引起开关爆炸，威胁人身安全。
我们可以考虑，开关发生跳跃有两种情况：第一种是开关合闸于线路故障，保护动作使开关断开，但是由于合闸脉冲没有解除，就会使开关再次合上。
第二种情况是开关的机构发生故障（例如偷跳，机构脱扣），不能使开关正常合闸，如果此时开关合闸脉冲没有解除，就会反复合闸，会造成开关损坏。
为此，我们设置了两套防跳回路，第一种为保护装置防跳，第二种为开关机构防跳。
二、防跳的具体过程下面我们已220kV线路的防跳为例来说明：2.1保护装置防跳过程：由于220kV线路分合闸操作为分相操作，以C相为例，做防跳试验时，开关在合闸位置，用短接线短接保护屏A后端子排手合位置端子，使得手合保持继电器1SHJ励磁，从而1SHJ继电器常开节点闭合。
当在昂立仪器加入故障电流和故障电压时，使跳闸回路导通，跳开开关，使得52开关辅助节点闭合，此时手合短接处没有松开，使得合闸回路导通。
断路器防跳回路接线及原理介绍
3.并联式防跳回路 防跳继电器KO的电压线圈并联在断路器的合闸回路上。如有一个持续的合闸命令存在时，合闸 整流桥输出经Y3、S2、S3、S1、K0(2-1)接通。断路器合闸后，并联在合闸回路的辅助接点S3 闭合，启动防跳继电器KO，KO接点即由2-1位置切换到4-1位置，断开合闸回路并保持。若此时 线路或设备故障，继电保护动作跳闸，但由于合闸回路已可靠断开，从而防止了开关跳跃。
5.跳闸线圈辅助接点式防跳回路 在合闸过程中出现短路故障时，保护装置使得断路器跳闸，由跳闸线圈操动的常开辅助接点 TQ2闭合，保持跳闸线圈继续通电，跳闸线圈的常闭辅助接点TQ1断开，切断合闸回路。如此时 合闸命除后，跳闸线圈失电，接线恢复原 来状态。
1.对于没有防跳装置的断路器应加装电气防跳回路，串联式防跳回路性能最优，应优先采用，可 收到一举两得的效果； 2.串联式防跳继电器的启动电流线圈应按灵敏度不小于2选型，且安装时应注意电流线圈与电压 线圈的极性一致； 3.当保护装置内部和开关操作机构都有电气防跳回路时，推荐采用什么回路？，而操作机构中的 防跳回路甩掉，这样使用可靠，维护方便； 4.对于弹簧储能式操作机构，有人认为其储能机构本身已具有防跳功能，似乎不必再加电器防跳 回路，但储能机构并不能防止因合闸接点粘连而造成的开关跳跃，又没有防止保护出口接点断 弧烧毁的功能，所以还是加装电气防跳回路为好。 会议通知
防跳回路分析及其对应解决方法
65
55
方法二：取消断路器内部的防跳回路
56
方法三:将衍生回路直接用断路器的常闭点接至负极
57
方法四:将衍生回路接于断路器合闸回路抽头
58
十一.保护装置内带有防跳回路且衍生 回路无单独出口的处理方法
59
方法一:取消断路器内部防跳回路
60
方法二:合闸回路内串接断路器常闭点
61
十二.FC回路防跳回路处理方法
62
方法一:经典防跳回路(外加防跳继电器)
1. TBJ防跳继电器回路（如右图） a.当接触器合闸于故障线路时，继电保护动作接通跳 闸回路的同时也接通了TBJ的串连线圈（与跳闸 线圈串联），TBJ动作，其常闭点断开，切断合 闸回路，其常开基金额电闭合接通TBJ的电压线 圈（如合闸命令尚未消失），并一直保持到合闸 命令消失为止，这样就防止了接触器的“跳跃” TBJ常开点的作用：此接点是为了保护继电保护跳闸 接点不被烧毁。因为通常情况下接触器跳闸回路 内的常开辅助接点应调整成在其主触头分离后继 电保护返回前断开，使直流控制回路由此常开点 切断，继电保护跳闸接点返回时不切断电流从而 收到保护。但实际上可能由于某种原因使接触器 常开点后于继电保护跳闸接点断开，以至烧毁继 电保护跳闸接点。 有了1R、TBJ串联回路后，因跳闸过程中TBJ一直是 动作状态，使1R、TBJ回路和继电保护跳闸接点 并联，这时，即使发生继电保护跳闸接点先于接 触器常开点断开，由于1R阻值很小（只有1Ω） 其接点也不会烧毁。 电阻1R的作用：电阻1R的作用是当有信号继电器与 继电保护跳闸接点串联时，保证信号继电器可靠 动作。如继电保护跳闸接点后未接信号继电器， 此1R电阻可取消。
63
方法二:不常用防跳回路
K15继电器防跳回路 如右图，当给真空接触器合 闸命令时，K11继电器动作接通 接触器的合闸回路，接触器合闸。 当接触器合闸后，如果合闸 命令尚未消失，K15继电器动作 后常闭点打开切断合闸继电器 K11，同时常开点闭合自保持。 这时即使接触器通过继电保护动 作跳闸，合闸继电器也不会再次 得电，接触器不会再次合闸。防 止了接触器的“跳跃”。
断路器的防跳(跳跃闭锁)控制回路资料讲解
断路器的防跳（跳跃闭锁）控制回路当合闸回路出现故障时进行分闸，或短路事故未排除，又进行合闸（误操作），这时就会出现断路器反复合分闸，不仅容易引起或扩大事故，还会引起设备损坏或人身事故，所以高压开关控制回路应设计防跳。
防跳一般选用电流启动，电压保持的双线圈继电器。
电流线圈串接于分闸回路作为启动线圈。
电压线圈接于合闸回路，作为保持线圈，当分闸时，电流线圈经分闸回路起动。
如果合闸回路有故障，或处于手动合闸位置，电压线圈起启动并通过其常开接点自保持，其常闭接点马上断开合闸回路，保证断路器在分闸过程中不能马上再合闸。
防跳继电器的电流回路还可以通过其常开接点将电流线圈自保持，这样可以减轻保护继电器的出口接点断开负荷，也减少了保护继电器的保持时间要求。
有些微机保护装置自己已具有防跳功能，这样就可以不再设计防跳回路。
断路器操作机构选用弹簧储能时，如果选用储能后可以进行一次合闸与分闸的弹簧储能操作机构（也有用于重合闸的储能后可以进行二次合闸与分闸的弹簧储能操作机构），因为储能一般都要求10秒左右，当储能开关经常处于断开位置时，储一次能，合完之后，将储能开关再处于断开位置，可以跳一次闸；跳闸之后，要手动储能之后才能进行合闸，此时，也可以不再设计防跳回路。
1．断路器的“跳跃”现象及危害如果手动合闸后控制开关（SA的手柄尚未松开 5—8触点仍在接通状态）或者自动重合闸装置的出口触点K1烧结，若此时发生故障，则保护装置动作，其出口K2触点闭合，跳闸线圈YT通电起动使断路器跳闸，则QF2接通，使接触器KM又带电，使断路器再次合闸，保护装置又动作使断路器又跳闸……，断路器的这种多次“跳一合”现象称为“跳跃”。
如果断路器发生跳跃，势必造成绝缘下降、油温上升，严重时会引起断路器发生爆炸事故，危及设备和人身的安全。
2．断路器的“防跳”控制回路在35kV及以上电压的断路器控制回路中，通常加装防跳中间继电器KCF，如图5－3所示。
KCF 常采用DZB型中间继电器，它有两个线圈：电流起动线圈KCF1，串接于跳闸回路中；电压（自保持）线圈KCF2，与自身的动合触点串联，再并接于合闸接触器KM的回路中。
