断路器防跳回路接线原理及其应用

防跳原理

操作回路原理图
1、跳闸回路
QF/DL是断路器（机构）的辅助接点，TQ为跳闸线圈。

跳闸回路先与QF/DL辅助接点连接后再与跳闸线圈连接。

在跳闸回路中QF/DL为常开触点，准备跳闸时（还未跳闸）是闭合的，跳闸操作完成后是常开的。

2、合闸回路
QF/DL为常闭触点，准备合闸时是常闭的，合闸完成后是常开的。

3、FTLX回路
FTLX------防跳连线。

TBJ2是防跳的核心
有些装置将FTLX短接后是闭锁防跳回路（无防跳功能）如上图，有些装置将FTLX 短接后是具有防跳功能，具体看操作回路
如果保护装置与开关柜都具有防跳回路，两个防跳一般不能同时使用，需将开关柜的取消（同时使用跳合位灯会不正常亮灭）
解析防跳：
当TJ（保护跳闸继电器）闭合时，TBJ1线圈得电，相应辅助接点TBJ1-2、TBJ1-1闭合。

由于KKJ一直闭合，所以TBJ2线圈得电，相应辅助接点TBJ2-2闭合、TBJ2-1断开。

听不进-1断开后将合闸回路切除，合不上闸防跳成功。

（注：TJ闭合瞬间，由于电磁场建立速度较快，相应的线圈和接点可看成是同时动作的。

TQ线圈在得电后到完成动作之间一般存在机构动作时间40ms左右，这个时间相比电磁场要慢很多，所以在
完成跳闸动作之前防跳回路已经将合闸回路切除了，防跳回路成功。

）。

断路器防跳回路分析及规范

由于跳合闸回路中的跳合闸线圈为感性负载，回路断开时，将承受线圈产生的反向浪涌电压，往往会出现接点拉弧，因此，切断跳合闸线圈回路应由具有一定灭弧能力的断路器辅助触点在开关主触头动作后完成；同时，由于保护接点应瞬时返回，为避免保护接点返回时断开跳合闸回路，保护出口接点导通跳合闸回路的同时应启动保持回路，由保持回路来保证即使保护接点断开后跳合闸回路仍旧导通。

在断路器合闸后，断路器位置常闭接点（S1LA）断开合闸回路，位置常开接点闭合。

正电源经合闸保持接点、合闸保持继电器（SHJa）、机构防跳继电器自保持接点、机构箱防跳继电器（K75LA）到负电源形成通路。

正常情况下，需要该回路电流小于合闸保持继电器的自保持电流，通过合闸保持继电器的复归，断开该回路。

如果操作箱合闸保持回路与机构箱防跳回路的参数配合不当，可能导致在开关合闸后，操作箱合闸保持继电器无法返回，造成机构箱防跳回路始终处于励磁状态，合闸回路一直被断开。

这种情况下，断路器只能被合、分一次。

3.两个防跳功能同时使用可能存在的问题通过以上的分析可知，操作箱防跳和断路器机构防跳都能独立实现断路器的防跳功能。

如果两种防跳回路同时使用会出现以下三种情况：1）当操作箱防跳继电器（1TBUJ）先动作，切断断路器的合闸回路，合闸正电不会导至机构防跳继电器K15LA出，则断路器机构防跳不会动作。

由操作箱防跳继电器（1TBUJa）实现防跳功能，防跳功能正常。

2）当机构防跳继电器（K75LA）先动作，切断断路器的合闸回路，但合闸正电会导至操作箱防跳继电器（1TBUJa）处；当跳闸保持继电器（12TBIJa）动作，操作箱防跳继电器（1TBUJa）仍然会动作，切断合闸回路，合闸正电不会导至断路器机构防跳继电器（K75LA）处，则K75LA返回；由操作箱防跳继电器TBJV实现防跳功能，防跳功能正常。

3）极端情况下，操作箱防跳继电器（1TBUJa）和机构防跳继电器（K75LA）同时动作。

断路器防跳回路的应用及故障

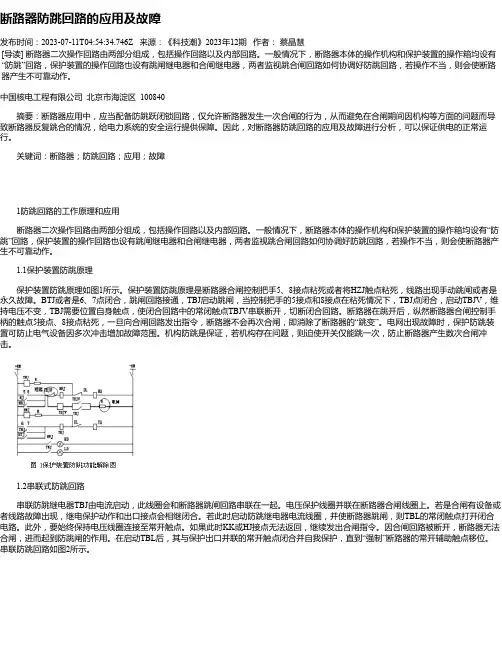

断路器防跳回路的应用及故障发布时间：2023-07-11T04:54:34.746Z 来源：《科技潮》2023年12期作者：蔡晶慧[导读] 断路器二次操作回路由两部分组成，包括操作回路以及内部回路。

一般情况下，断路器本体的操作机构和保护装置的操作箱均设有“防跳”回路，保护装置的操作回路也设有跳闸继电器和合闸继电器，两者监视跳合闸回路如何协调好防跳回路，若操作不当，则会使断路器产生不可靠动作。

中国核电工程有限公司北京市海淀区 100840摘要：断路器应用中，应当配备防跳跃闭锁回路，仅允许断路器发生一次合闸的行为，从而避免在合闸期间因机构等方面的问题而导致断路器反复跳合的情况，给电力系统的安全运行提供保障。

因此，对断路器防跳回路的应用及故障进行分析，可以保证供电的正常运行。

关键词：断路器；防跳回路；应用；故障1防跳回路的工作原理和应用断路器二次操作回路由两部分组成，包括操作回路以及内部回路。

一般情况下，断路器本体的操作机构和保护装置的操作箱均设有“防跳”回路，保护装置的操作回路也设有跳闸继电器和合闸继电器，两者监视跳合闸回路如何协调好防跳回路，若操作不当，则会使断路器产生不可靠动作。

1.1保护装置防跳原理保护装置防跳原理如图1所示。

保护装置防跳原理是断路器合闸控制把手5、8接点粘死或者将HZJ触点粘死，线路出现手动跳闸或者是永久故障。

BTJ或者是6、7点闭合，跳闸回路接通，TBJ启动跳闸，当控制把手的5接点和8接点在粘死情况下，TBJ点闭合，启动TBJV，维持电压不变，TBJ需要位置自身触点，使闭合回路中的常闭触点TBJV串联断开，切断闭合回路。

断路器在跳开后，纵然断路器合闸控制手柄的触点5接点、8接点粘死，一旦向合闸回路发出指令，断路器不会再次合闸，即消除了断路器的“跳变”。

电网出现故障时，保护防跳装置可防止电气设备因多次冲击增加故障范围。

机构防跳是保证，若机构存在问题，则迫使开关仅能跳一次，防止断路器产生数次合闸冲击。

断路器本体防跳回路原理

断路器本体防跳回路原理断路器是一种电力设备，用于在电路中保护其他电气设备免受过流和短路等故障的影响。

在电力系统中，断路器的稳定性和可靠性至关重要。

为了确保断路器能够正常运行，一种称为防跳回路的原理被广泛采用，以防止断路器在发生故障时意外地恢复其工作状态。

防跳回路的基本原理是通过在断路器主触头和辅助触头之间添加保持电路来实现的。

当断路器处于打开状态时，保持电路会接通并吸引辅助触头，这样即使主触头在故障恢复后突然关闭，辅助触头仍然保持吸合，从而防止断路器的跳回。

在断路器主体中，主要包含以下几个部分：控制电路、熔断器、分断器、触头、保持电路和弹簧机构。

这些部分协同工作，以保证断路器的正常运行。

控制电路是断路器的核心部分，它负责控制断路器的开关状态。

当电流超过额定值或发生短路时，控制电路会接收信号并触发断路器的切断动作。

控制电路还监测断路器的状况，如过温、超载等，以避免潜在的故障。

熔断器位于断路器主体的前端，主要用于检测电流是否超过额定值。

当电流超过熔断器的额定值时，熔断器内的电阻丝会瞬间熔断，切断电流的通路，从而保护其他设备免受过载电流的影响。

分断器是断路器的关键组件之一，它位于断路器的断口处。

当断路器被触发切断电路时，分断器会迅速分开主触头和辅助触头，从而有效切断电流的通路。

触头是用于传输电流的金属零件，它是断路器打开和关闭的关键部分。

主触头和辅助触头通过电磁力或机械力紧密接触在一起，在断路器关闭时形成电流通路。

保持电路是为了防止断路器跳回而设计的。

当断路器被打开时，保持电路会接通，并产生足够的吸引力将辅助触头固定在位，从而阻止断路器的意外恢复。

弹簧机构是断路器的动力来源，它提供足够的力量来闭合和断开断路器。

当断路器被触发打开时，弹簧会释放能量并将触头分离，同时在断路器关闭时，弹簧会重新压缩并闭合断路器。

断路器的防跳回路原理是通过在断路器主触头和辅助触头之间添加保持电路来防止断路器在故障恢复后意外地跳回。

断路器的防跳(跳跃闭锁)控制回路

断路器的防跳（跳跃闭锁）控制回路当合闸回路出现故障时进行分闸，或短路事故未排除，又进行合闸（误操作），这时就会出现断路器反复合分闸，不仅容易引起或扩大事故，还会引起设备损坏或人身事故，所以高压开关控制回路应设计防跳。

防跳一般选用电流启动，电压保持的双线圈继电器。

电流线圈串接于分闸回路作为启动线圈。

电压线圈接于合闸回路，作为保持线圈，当分闸时，电流线圈经分闸回路起动。

如果合闸回路有故障，或处于手动合闸位置，电压线圈起启动并通过其常开接点自保持，其常闭接点马上断开合闸回路，保证断路器在分闸过程中不能马上再合闸。

防跳继电器的电流回路还可以通过其常开接点将电流线圈自保持，这样可以减轻保护继电器的出口接点断开负荷，也减少了保护继电器的保持时间要求。

有些微机保护装置自己已具有防跳功能，这样就可以不再设计防跳回路。

断路器操作机构选用弹簧储能时，如果选用储能后可以进行一次合闸与分闸的弹簧储能操作机构（也有用于重合闸的储能后可以进行二次合闸与分闸的弹簧储能操作机构），因为储能一般都要求10秒左右，当储能开关经常处于断开位置时，储一次能，合完之后，将储能开关再处于断开位置，可以跳一次闸；跳闸之后，要手动储能之后才能进行合闸，此时，也可以不再设计防跳回路。

1．断路器的“跳跃”现象及危害如果手动合闸后控制开关（SA的手柄尚未松开 5—8触点仍在接通状态）或者自动重合闸装置的出口触点K1烧结，若此时发生故障，则保护装置动作，其出口K2触点闭合，跳闸线圈YT通电起动使断路器跳闸，则QF2接通，使接触器KM又带电，使断路器再次合闸，保护装置又动作使断路器又跳闸……，断路器的这种多次“跳一合”现象称为“跳跃”。

如果断路器发生跳跃，势必造成绝缘下降、油温上升，严重时会引起断路器发生爆炸事故，危及设备和人身的安全。

2．断路器的“防跳”控制回路在35kV及以上电压的断路器控制回路中，通常加装防跳中间继电器KCF，如图5－3所示。

KCF 常采用DZB型中间继电器，它有两个线圈：电流起动线圈KCF1，串接于跳闸回路中；电压（自保持）线圈KCF2，与自身的动合触点串联，再并接于合闸接触器KM的回路中。

断路器内部防跳继电器原理

断路器内部防跳继电器原理引言：断路器是一种用于保护电路免受过载和短路等故障的电气设备。

在断路器的内部，通常配备了一种称为防跳继电器的装置，它起着监测电流和控制断路器动作的重要作用。

本文将详细介绍断路器内部防跳继电器的原理和工作机制。

一、防跳继电器的作用防跳继电器是一种电气装置，用于监测电路中的电流，并在电流超过设定值时触发断路器的动作。

其主要作用是防止电路过载和短路引起的故障，保护电气设备和电路的安全运行。

二、防跳继电器的原理防跳继电器的原理基于电流的磁场效应和电磁感应定律。

当电流通过继电器的线圈时，会在继电器内部产生一个磁场。

根据电磁感应定律，当电流发生变化时，磁场也会发生变化，从而在继电器中产生感应电动势。

这个感应电动势会驱动继电器内部的机械结构，进而触发断路器的动作。

三、防跳继电器的工作机制防跳继电器通常由线圈、触点和机械结构组成。

当电流通过继电器的线圈时，线圈内部产生的磁场会吸引触点闭合。

闭合的触点连接着断路器的控制电路，使得断路器处于闭合状态。

当电流超过设定值时，线圈内部的磁场强度增加，触点受到磁力的作用而打开。

一旦触点打开，断路器的控制电路中断，断路器迅速跳闸，切断电路。

四、防跳继电器的特点1. 灵敏性：防跳继电器能够快速感知电流的变化，并迅速触发断路器的动作，保护电路免受过载和短路等故障的影响。

2. 稳定性：防跳继电器经过精确的设计和调试，能够在各种工作条件下稳定可靠地工作。

3. 可调性：防跳继电器通常具有可调节的动作电流值，可以根据实际需要进行调整。

4. 耐久性：防跳继电器采用高质量的材料和先进的制造工艺，具有较长的使用寿命。

结论：断路器内部的防跳继电器是保护电路安全运行的重要组成部分。

它通过监测电流并在电流超过设定值时触发断路器的动作，有效地防止电路过载和短路引起的故障。

防跳继电器具有灵敏性、稳定性、可调性和耐久性等特点，能够在各种工作条件下可靠地工作。

通过深入了解防跳继电器的原理和工作机制，我们可以更好地理解断路器的工作原理，提高电路的安全性和可靠性。

断路器防跳回路原理与分析

断路器防跳回路原理与分析发表时间：2018-08-21T14:18:05.093Z 来源：《电力设备》2018年第15期作者：王迪[导读] 摘要：在电力系统中，开关控制回路的防跳回路是工程验收定检当中极其重要的回路。

（深圳供电局有限公司广东深圳 518000）摘要：在电力系统中，开关控制回路的防跳回路是工程验收定检当中极其重要的回路。

防跳是防止“开关跳跃”的简称。

所谓跳跃是由于合闸回路手合或者遥合节点粘连等原因，造成合闸输出端一直有合闸电压。

当开关因故障跳开后，会马上又合上，保护动作开关会再次跳开，因为一直有合闸电压，开关又会再一次合上。

众所周知，一旦发生开关跳跃，会导致开关损坏，严重还会造成开关爆炸，所以防跳功能是开关控制回路中必不可少的一部分。

理解防跳回路的功能作用，分析控制回路中有关防跳继电器与合闸回路、监视回路相互配合问题，以及防跳试验注意事项等方面是十分重要的。

关键词：防跳回路，防跳继电器，开关辅助节点一、引言为什么要设置防跳回路开关跳跃是由于开关原因导致开关反复重合闸，如果我们不采取防跳措施就会使开关的速断能力下降，严重会引起开关爆炸，威胁人身安全。

我们可以考虑，开关发生跳跃有两种情况：第一种是开关合闸于线路故障，保护动作使开关断开，但是由于合闸脉冲没有解除，就会使开关再次合上。

第二种情况是开关的机构发生故障（例如偷跳，机构脱扣），不能使开关正常合闸，如果此时开关合闸脉冲没有解除，就会反复合闸，会造成开关损坏。

为此，我们设置了两套防跳回路，第一种为保护装置防跳，第二种为开关机构防跳。

二、防跳的具体过程下面我们已220kV线路的防跳为例来说明：2.1保护装置防跳过程：由于220kV线路分合闸操作为分相操作，以C相为例，做防跳试验时，开关在合闸位置，用短接线短接保护屏A后端子排手合位置端子，使得手合保持继电器1SHJ励磁，从而1SHJ继电器常开节点闭合。

当在昂立仪器加入故障电流和故障电压时，使跳闸回路导通，跳开开关，使得52开关辅助节点闭合，此时手合短接处没有松开，使得合闸回路导通。

断路器防跳回路接线原理及应用

断路器防跳回路接线原理及应用断路器是电力系统中重要的一次设备。

目前国内生产厂家很多, 其灭弧原理、操作机构和控制回路也是多种多样, 各有特点, 尤其是防跳回路的设计更是千差万别。

如何把控制回路和防跳回路很好地结合起来, 是工程技术人员最关心的问题。

本文根据多年的现场经验和应用实践, 对目前比较流行的防跳回路接线和原理给予介绍, 并就应用中出现的问题进行探讨。

1防跳回路的作用a1 防止因控制开关或自动装置的合闸接点未能及时返回(例如操作人员未松开手柄, 自动装置的合闸接点粘连) 而正好合闸在故障线路和设备上, 造成断路器连续合切现象。

b1 对于电流启动、电压保持式的电气防跳回路还有一项重要功能, 就是防止因跳闸回路的断路器辅助接点调整不当(变位过慢) , 造成保护出口接点先断弧而烧毁的现象。

这种现象对于微机保护装置来说是不可容忍的, 而这一点却常被人们忽视。

2防跳回路的典型接线常用防跳回路有串联式防跳回路、并联式防跳回路、弹簧储能式防跳回路、跳闸线圈辅助接点式防跳回路等。

国产断路器多采用串联式防跳回路断路器多采用并联式防跳回路。

其中串联式防跳回路最合理, 应用也最广泛, 它除具有防跳功能外, 还具有防止保护出口接点断弧而烧毁的优点, 这也是应用微机保护装置不可缺少的技术条件。

其他防跳回路只具有防止断路器跳跃的功能, 跳闸线圈辅助接点式防跳回路在执行防跳功能时, 跳闸线圈长期带电有可能烧毁。

2.1串联式防跳回路所谓串联式防跳, 即防跳继电器TBJ 由电流启动, 该线圈串联在断路器的跳闸回路中。

电压保持线圈与断路器的合闸线圈并联。

当合闸到故障线路或设备上, 则继电保护动作, 保护出口接点TJ 闭合,此时防跳继电器TBJ 的电流线圈启动, 同时断路器跳闸, TBJ 的常闭接点断开合闸回路, 另一对常开接点接通电压线圈并保持。

若此时SK (5—8) 或HJ 接点不能返回而继续发出合闸命令, 由于合闸回路已被断开, 断路器不能合闸, 从而达到防跳目的。

断路器防跳回路的动作原理及故障处理

断路器防跳回路的动作原理及故障处理发表时间：2019-01-18T10:23:40.063Z 来源：《河南电力》2018年15期作者：山江涛陈刚[导读] 断路器控制回路多种多样，其防跳回路基本设计思路都是断开合闸回路山江涛陈刚（国网安康供电公司陕西安康 725000）摘要：断路器控制回路多种多样，其防跳回路基本设计思路都是断开合闸回路，但其实现方式却不尽相同。

根据多年的二次回路检修经验，对目前广泛采用的防跳回路接线和原理给予介绍，并就实际应用中的故障排查进行探讨。

关键词：防跳；故障处理一、断路器防跳的概念及作用所谓的防跳，是指“防止跳跃”。

跳跃是指断路器在合闸于故障线路时，如果操作控制开关未复归或控制开关触点、自动装置触点粘连，此时继电保护动作使断路器跳闸，发生的多次“跳-合”现象。

断路器防跳，就是利用操动机构本身的机械闭锁或另在操作接线上采取措施，以防止这种跳跃现象的发生。

二、防跳回路的典型接线及防跳的动作原理常用的防跳回路有两种：串联式防跳回路和并联式防跳回路，比较少见还有弹簧储能式防跳回路、跳闸线圈辅助接点式防跳回路等。

以下仅就常用的两种防跳回路进行分析。

1.串联式防跳回路串联式防跳，其防跳功能的起动由串接在跳闸回路中的防跳继电器TBJ电流起动线圈实现。

TBJ是一个双线圈继电器，由串接与跳闸回路的电流启动线圈TBJ，和接于防跳回路的电压自保持线圈TBJV组成。

在跳闸过程中，当TJ闭合接通TBJ回路时，防跳回路中的TBJ2闭合，电压自保持线圈启动，TBJV2闭合，TBJV1断开。

如果在保护跳闸期间，HJ发生粘连，HJ->LP2->TBJV2->TBJV这条回路接通，TBJV电压自保持，使得TBJV1始终断开，合闸回路始终处于断开状态。

这也就达到了防跳的目的：将断路器闭锁在跳闸状态。

如果跳闸完成后没有跳令存在，则在断路器完成分闸后，跳闸回路被DL常开接点断开，TBJ电流线圈失电，此时由于HJ是断开的，不能形成TBJV电压自保持，复归。

断路器电气防跳的基本原理与应用

第二，对于电流启动、电压保持式的电气防跳回路还有一项重要功能，就是防止因跳闸回路的断路器辅助接点调整不当（位过慢），造成保护出变口接点先断弧而烧毁的现象。这种现象对于微机保
护装置来说是不可容忍的，而这一点却常被人们
功能。
线圈并保持。如果合闸脉冲３解除，例如控制开未关未复归或控制开关触点、自动装置出点卡住等，
￣ＴＪ电压线圈自保持，其触点ＴＪ断开合闸回ＪＢ的ＪＢ２路，断路器不能再次合闸，从而达到防跳目的。另外，当ＴＪＢ启动后，其并联于保护出口的常开接点
断路器又叫空气开关，具有短路保护 ห้องสมุดไป่ตู้过载保
护功能。在电器超载或非正常运行中，如出现故
圈并联（图１示）。当控制开关Ｋ５８如所Ｋ — 接通，是
断路器合闸后，如果合闸到故障线路或设备上，则
保护动作，其触点ＢＪＣ闭合，使断路器跳闸，此时
防跳继电器ＴＪ电流线圈启动，ＴＪＢ的Ｂ的常闭接点ＴＪ断开合闸回路，另一对常开接点ＴＪ接通电压Ｂ２Ｂ１
障，会自动断开开关，起到保护电器和线路的作用；另外带有漏电保护的断路器，具有漏电保护
缘下降、油温上升，严重时会引起断路器发生爆炸

断路器的防跳(跳跃闭锁)控制回路资料讲解

断路器的防跳（跳跃闭锁）控制回路当合闸回路出现故障时进行分闸，或短路事故未排除，又进行合闸（误操作），这时就会出现断路器反复合分闸，不仅容易引起或扩大事故，还会引起设备损坏或人身事故，所以高压开关控制回路应设计防跳。

防跳一般选用电流启动，电压保持的双线圈继电器。

电流线圈串接于分闸回路作为启动线圈。

电压线圈接于合闸回路，作为保持线圈，当分闸时，电流线圈经分闸回路起动。

如果合闸回路有故障，或处于手动合闸位置，电压线圈起启动并通过其常开接点自保持，其常闭接点马上断开合闸回路，保证断路器在分闸过程中不能马上再合闸。

防跳继电器的电流回路还可以通过其常开接点将电流线圈自保持，这样可以减轻保护继电器的出口接点断开负荷，也减少了保护继电器的保持时间要求。

有些微机保护装置自己已具有防跳功能，这样就可以不再设计防跳回路。

断路器操作机构选用弹簧储能时，如果选用储能后可以进行一次合闸与分闸的弹簧储能操作机构（也有用于重合闸的储能后可以进行二次合闸与分闸的弹簧储能操作机构），因为储能一般都要求10秒左右，当储能开关经常处于断开位置时，储一次能，合完之后，将储能开关再处于断开位置，可以跳一次闸；跳闸之后，要手动储能之后才能进行合闸，此时，也可以不再设计防跳回路。

1．断路器的“跳跃”现象及危害如果手动合闸后控制开关（SA的手柄尚未松开 5—8触点仍在接通状态）或者自动重合闸装置的出口触点K1烧结，若此时发生故障，则保护装置动作，其出口K2触点闭合，跳闸线圈YT通电起动使断路器跳闸，则QF2接通，使接触器KM又带电，使断路器再次合闸，保护装置又动作使断路器又跳闸……，断路器的这种多次“跳一合”现象称为“跳跃”。

如果断路器发生跳跃，势必造成绝缘下降、油温上升，严重时会引起断路器发生爆炸事故，危及设备和人身的安全。

2．断路器的“防跳”控制回路在35kV及以上电压的断路器控制回路中，通常加装防跳中间继电器KCF，如图5－3所示。

KCF 常采用DZB型中间继电器，它有两个线圈：电流起动线圈KCF1，串接于跳闸回路中；电压（自保持）线圈KCF2，与自身的动合触点串联，再并接于合闸接触器KM的回路中。

断路器本体防跳回路原理

断路器本体防跳回路原理详解1. 引言断路器是电力系统中保护装置的一种，主要用于预防电路过载和短路，保证电力系统的安全运行。

断路器通常由断路器本体和辅助触头组成，而断路器本体中的防跳回路则起到了重要的作用。

本文将详细解释断路器本体防跳回路的基本原理。

2. 断路器本体结构断路器本体是断路器的主要组成部分，它由固定触头、触发机构、分合闸机构和电磁铁等组件构成。

2.1 固定触头固定触头是断路器本体中的触头之一，它固定在断路器的固定触头腔中。

固定触头的主要作用是提供电流的进出口。

2.2 触发机构触发机构是断路器本体中的关键部件，它负责控制断路器的开合动作。

触发机构通常由电磁铁和机械传动机构组成。

2.3 分合闸机构分合闸机构是断路器本体中的另一个重要部件，它用于实现断路器的分合闸动作。

分合闸机构通常由机械传动机构和弹簧机构组成。

2.4 电磁铁电磁铁是断路器本体中的一个关键元件，它由线圈和铁芯组成。

当电磁铁通电时，会在铁芯上产生强磁场，从而引起机械传动机构的运动。

3. 断路器本体防跳回路原理断路器本体防跳回路是断路器中的一种保护机制，它的主要作用是防止断路器在分闸或合闸时因异常情况而造成的跳闸回路。

断路器本体防跳回路的设计原理如下：3.1 被动触发机构断路器本体防跳回路采用了被动触发机构的设计，即断路器只有在电力系统中存在异常情况时才会自动跳闸。

异常情况包括电流过载、短路、接地故障等。

3.2 过电流保护装置断路器本体防跳回路中通常配备了过电流保护装置，该装置能够监测电力系统中的电流大小，并根据设定的保护参数来判断是否存在过电流情况。

当电流超过设定值时，过电流保护装置会自动触发断路器的分闸动作。

3.3 短路保护装置除了过电流保护装置外，断路器本体防跳回路还配备了短路保护装置。

短路保护装置能够检测电力系统中的短路故障，并根据设定的保护参数来判断是否存在短路情况。

当检测到短路故障时，短路保护装置会立即触发断路器的分闸动作。

断路器防跳原理分析与故障回路改造

断路器防跳原理分析与故障回路改造摘要：断路器在运行的过程中，经常会发生跳闸现象，影响电网的安全运行。

为了防止手合于故障时，合闸接点粘连导致断路器不停“合—分—合—……”的跳跃现象，因而需要在断路器控制回路中设计防跳回路。

目前的断路器防跳主要包括操作箱防跳和断路器本体防跳。

本文首先对防跳回路研究，其次探讨断路器出现跳跃现象的原因，最后就防跳回路故障处理方法进行研究，该研究结果可为同类断路器控制回路故障分析提供参考和借鉴。

关键词：断路器；防跳；永久性故障引言在电力系统中，断路器是开断故障电流的重要设备，其可靠性关系着整个电力系统的安全稳定运行。

高压断路器在运行过程中的内部缺陷很难发现，停电查找又会损失负荷。

因此，对高压断路器开展故障诊断对于提高供电可靠性和减少停电时间具有重要意义。

针对当前服役运行的设备按照“一切事故可以预防”的理念，加强运维，尽早提前发现设备缺陷并及时处理。

1防跳回路防跳回路分为两类，一类是操作箱内的防跳回路，另一类是机构箱内的防跳回路。

防跳回路存在的意义是防止断路器出现跳跃现象，即合闸命令未复归（合闸触点粘连），或者合闸机械结构出现卡死的情况下，当出现短路故障跳闸时，断路器出现反复分闸、合闸的现象；或是断路器合闸命令未解除的情况下，当断路器机构出现脱扣，无法正常合闸时，断路器出现多次分合现象。

跳跃现象会导致断路器继电器损坏，绝缘下降，甚至造成断路器发生爆炸，因此防跳回路是断路器控制回路中必不可少的重要回路。

操作箱防跳回路启动方式和机构箱不同。

操作箱防跳继电器由跳闸回路启动。

在合闸触点（手合或者重合）发生故障粘连时又出现故障跳闸，保护动作启动操作箱内的防跳回路，断开合闸回路，从而有效防止断路器跳跃的发生。

机构箱防跳回路由合闸回路启动。

防跳继电器串接断路器辅助接点，在断路器完成合闸后，辅助接点闭合，防跳继电器将励磁，并断开它连接在合闸回路中的常闭接点，从而断开合闸回路，也防止断路器跳跃故障的发生。

断路器防跳回路分析及规范

由于跳合闸回路中的跳合闸线圈为感性负载，回路断开时，将承受线圈产生的反向浪涌电压，往往会出现接点拉弧，因此，切断跳合闸线圈回路应由具有一定灭弧能力的断路器辅助触点在开关主触头动作后完成；同时，由于保护接点应瞬时返回，为避免保护接点返回时断开跳合闸回路，保护出口接点导通跳合闸回路的同时应启动保持回路，由保持回路来保证即使保护接点断开后跳合闸回路仍旧导通。

在断路器合闸后，断路器位置常闭接点（S1LA）断开合闸回路，位置常开接点闭合。

正电源经合闸保持接点、合闸保持继电器（SHJa）、机构防跳继电器自保持接点、机构箱防跳继电器（K75LA）到负电源形成通路。

正常情况下，需要该回路电流小于合闸保持继电器的自保持电流，通过合闸保持继电器的复归，断开该回路。

如果操作箱合闸保持回路与机构箱防跳回路的参数配合不当，可能导致在开关合闸后，操作箱合闸保持继电器无法返回，造成机构箱防跳回路始终处于励磁状态，合闸回路一直被断开。

这种情况下，断路器只能被合、分一次。

3.两个防跳功能同时使用可能存在的问题通过以上的分析可知，操作箱防跳和断路器机构防跳都能独立实现断路器的防跳功能。

如果两种防跳回路同时使用会出现以下三种情况：1）当操作箱防跳继电器（1TBUJ）先动作，切断断路器的合闸回路，合闸正电不会导至机构防跳继电器K15LA出，则断路器机构防跳不会动作。

由操作箱防跳继电器（1TBUJa）实现防跳功能，防跳功能正常。

2）当机构防跳继电器（K75LA）先动作，切断断路器的合闸回路，但合闸正电会导至操作箱防跳继电器（1TBUJa）处；当跳闸保持继电器（12TBIJa）动作，操作箱防跳继电器（1TBUJa）仍然会动作，切断合闸回路，合闸正电不会导至断路器机构防跳继电器（K75LA）处，则K75LA返回；由操作箱防跳继电器TBJV实现防跳功能，防跳功能正常。

3）极端情况下，操作箱防跳继电器（1TBUJa）和机构防跳继电器（K75LA）同时动作。

断路器本体防跳回路原理

断路器本体防跳回路原理一、断路器的基本原理1.1 断路器的作用断路器是一种用于保护电路和设备的电气开关装置，其主要作用是在电路发生过载、短路等故障时，能够快速切断电源，避免电气设备受到损害或引起火灾等事故。

1.2 断路器的分类根据其额定电流和使用场合不同，断路器可以分为低压断路器、中压断路器和高压断路器。

其中，低压断路器主要应用于家庭、商业和工业领域；中压断路器通常用于变电站和工业领域；高压断路器则主要应用于输电线路和变电站等大型场合。

1.3 断路器的组成一个完整的断路器通常由本体、触头系统、操作机构、弹簧机构、辅助触头等部分组成。

其中，本体是最重要的部分之一，它包括了静触头、动触头以及弧室等部分。

二、防跳回装置的作用及原理2.1 防跳回装置的作用在正常使用过程中，由于某些原因（如震动、温度变化等），断路器可能会发生跳回现象，即已经关闭的断路器重新合上。

这种情况下，如果电气设备没有得到及时的保护，就有可能会引起火灾等事故。

因此，为了避免这种情况的发生，需要在断路器中安装防跳回装置。

2.2 防跳回装置的原理防跳回装置主要由弹簧机构和防跳钩组成。

在正常使用过程中，当操作机构将断路器切断电源时，弹簧机构会将动触头向后拉开，并将防跳钩卡住固定触头。

这样一来，在弹簧机构受到外力作用（如震动）时，动触头就不会被拉回到原来的位置上去了。

三、断路器本体防跳回路原理3.1 断路器本体防跳回路的作用除了在操作机构中安装防跳回装置之外，还可以在断路器本体中设置一个防跳回电路来进一步增强其安全性能。

该电路能够检测到动触头是否已经完全脱离静触头，并在此基础上控制弹簧机构的动作，从而确保断路器在关闭后不会发生跳回现象。

3.2 断路器本体防跳回路的原理断路器本体防跳回电路主要由检测电路、控制电路和驱动电机组成。

在正常使用过程中，当操作机构将断路器切断电源时，弹簧机构会将动触头向后拉开，并将防跳钩卡住固定触头。

此时，检测电路会检测到动触头已经完全脱离静触头，并向控制电路发送信号。

断路器的防跳(跳跃闭锁)控制回路资料讲解

断路器的防跳（跳跃闭锁）控制回路当合闸回路出现故障时进行分闸，或短路事故未排除，又进行合闸（误操作），这时就会出现断路器反复合分闸，不仅容易引起或扩大事故，还会引起设备损坏或人身事故，所以高压开关控制回路应设计防跳。

防跳一般选用电流启动，电压保持的双线圈继电器。

电流线圈串接于分闸回路作为启动线圈。

电压线圈接于合闸回路，作为保持线圈，当分闸时，电流线圈经分闸回路起动。

如果合闸回路有故障，或处于手动合闸位置，电压线圈起启动并通过其常开接点自保持，其常闭接点马上断开合闸回路，保证断路器在分闸过程中不能马上再合闸。

防跳继电器的电流回路还可以通过其常开接点将电流线圈自保持，这样可以减轻保护继电器的出口接点断开负荷，也减少了保护继电器的保持时间要求。

有些微机保护装置自己已具有防跳功能，这样就可以不再设计防跳回路。

断路器操作机构选用弹簧储能时，如果选用储能后可以进行一次合闸与分闸的弹簧储能操作机构（也有用于重合闸的储能后可以进行二次合闸与分闸的弹簧储能操作机构），因为储能一般都要求10秒左右，当储能开关经常处于断开位置时，储一次能，合完之后，将储能开关再处于断开位置，可以跳一次闸；跳闸之后，要手动储能之后才能进行合闸，此时，也可以不再设计防跳回路。

1．断路器的“跳跃”现象及危害如果手动合闸后控制开关（SA的手柄尚未松开 5—8触点仍在接通状态）或者自动重合闸装置的出口触点K1烧结，若此时发生故障，则保护装置动作，其出口K2触点闭合，跳闸线圈YT通电起动使断路器跳闸，则QF2接通，使接触器KM又带电，使断路器再次合闸，保护装置又动作使断路器又跳闸……，断路器的这种多次“跳一合”现象称为“跳跃”。

如果断路器发生跳跃，势必造成绝缘下降、油温上升，严重时会引起断路器发生爆炸事故，危及设备和人身的安全。

2．断路器的“防跳”控制回路在35kV及以上电压的断路器控制回路中，通常加装防跳中间继电器KCF，如图5－3所示。

KCF 常采用DZB型中间继电器，它有两个线圈：电流起动线圈KCF1，串接于跳闸回路中；电压（自保持）线圈KCF2，与自身的动合触点串联，再并接于合闸接触器KM的回路中。

断路器防跳回路的应用

ｅｃｉｌａｔｔｐｉｇｒｎｅａｔｔｐｉｇｎｃａｉａａｔｔｐｉｇ（ａａｅａｔｔｐｉｇｎｈｉｌｔｃｎｉｉｐｎｔｄｍｎｉｒｐｎ）ａｄｍｅｈｎｃｌｎｉｒｐｎｐｒｌｌｎｉｉｐｎ）ａｄｔｅｅｒａ — ｒａ —ｉ —ｉｌ — ｒｒ
计，减少内部应力。原机组叶片为手工加工的半
径为１１的凹口；机组改造后，为半径２ｌ５Ｉｍ１６ｎｍ
半圆形凹口。
第２卷４
华中电力
２１年第４０１期
断路器防跳回路的应用
张曼
（湖北省超高压输变电公司，湖北武汉４０５）３００
摘要：断路器的防跳回路可有效的防止断路器多次跳合，以保护设备和系统的安全，介绍了两种典型的防
跃” 闭锁装置。
收稿日期：２１－１１０１０ —９
１断路器跳跃现象
断路器跳跃现象是置的合闸接点（包括手合接点和自动重合闸接点）未能及时返回（同时按下分合闸或
（ＢＰＣＥＨＥＨＶＴａｓｓｉｎｕｓｔｎＣｍａｙＷｈｎ４０５，ｈｎ）ｒｎｍｉｏ＆Ｓｂｔｉｓａｏｏｐｎ，ｕａ３００Ｃｉａ
Ａｂｓｒｃ：ｅａｔ—ｒｐｐｎｇｃｒｕｉｂｅｋｅａｆｅｔｌｒｖｎｉｃｉｅｋｒｒｐｅｔｄｙｔｉｐｉｏｐｒｔｃｔａｔＴｈｎｉｔｉｉｉｃｔｒａｒｃｎｅｆｃｉｙｐｅｅｔｈｅｃｒｕｔｖｅｔｂｒａｅｅａｅｌｐｎｇｔｏｅｔｒ

断路器机构防跳原理及应用实例

断路器机构防跳原理及应用实例摘要：本文介绍了生产实际中常出现的几种断路器机构防跳错误接线，分析了这几种错误接线方式的弊端，总结经验提出了可靠可行的机构防跳典型接线方法。

关键词：防跳断路器0 引言防跳，是高压断路器控制回路中非常重要的回路，顾名思义就是防止跳跃。

在高压断路器合闸操作中，如果控制断路器未复归或者自动装置触点被粘死，将会导致合闸触点未返回而一直闭合，此时如果保护动作，断路器跳闸后又会合闸，如此就会反复多次“跳-合”现象，称之为跳跃。

断路器如果发生跳跃，将会造成断路器开端能力下降，导致断路器损坏，甚至爆炸。

因此防跳回路是断路器控制回路中不可或缺的部分。

采用断路器机构防跳回路时，操作箱（插件）跳位监视应串联断路器常闭辅助接点、断路器机构防跳继电器常闭接点后接入合闸回路，监视其完整性，防止跳位继电器被保持。

1断路器机构防跳的不正确接线典型案例在实际工程实践中，由于历史原因，存在各种各样不符合规范要求的防跳回路，笔者根据十几年的工作经验，总结了数种，供读者参考。

1.1跳位监视回路只监视断路器位置参见附图1，这种接线在老式保护与断路器的配合中可能会出现，已经不多见了。

这种回路接线没有监视到防跳继电器FTJ和合闸线圈HQ的工作情况，未反应控制回路的实际情况。

1.2跳位监视回路只监视断路器位置及合闸线圈附图2的这种回路接线方法无法有效监视到防跳继电器，会造成防跳继电器FTJ动作后无法断开TWJ监视回路，导致断路器控制回路断线不能可靠发出。

1.3与机构防跳配合失当的一种接线方式1附图3这种接线方式虽然监视了完整的合闸回路，但是依然存在与防跳配合不当的严重问题。

举个例子，当合闸成功且合闸接点粘连，此时防跳继电器FTJ启动并形成自保持。

TWJ继电器与FTJ继电器形成回路，如果两者电阻配合不当，则TWJ继电器会启动，相关接点就会反映断路器处于分位，但是实际上断路器处于合位。

1.4与机构防跳配合失当的一种方式2附图4虽然解决了附图3部分问题，在TWJ继电器与合闸出口107之间串接一个反映断路器位置的动断辅助接点QF。

断路器防跳回路原理

断路器防跳回路原理
断路器是电力系统中常用的一种保护设备，它能够在电路发生故障时迅速切断电源，保护电器设备和人身安全。

但是，在某些情况下，断路器可能会出现跳回的现象，即在故障被排除后，断路器仍然无法合上，需要手动操作才能恢复正常。

这种情况下，就需要采用断路器防跳回路来解决问题。

断路器防跳回路的原理是利用电磁铁的作用，使得断路器在故障被排除后能够自动合上。

具体来说，当断路器跳闸时，防跳回路中的电磁铁会被激活，吸引断路器上的铁芯，使得断路器保持在断开状态。

当故障被排除后，电磁铁会自动断电，断路器上的铁芯也会被释放，断路器就能够自动合上了。

断路器防跳回路的设计需要考虑多种因素，如电磁铁的选型、电路的稳定性等。

一般来说，电磁铁的选型需要考虑其吸引力和功率消耗之间的平衡，以及其在高温环境下的可靠性。

电路的稳定性则需要考虑电源的稳定性、电容电感的选择等因素。

断路器防跳回路是一种非常重要的保护措施，能够有效地避免断路器跳回的现象，保障电力系统的正常运行。

在实际应用中，需要根据具体情况进行设计和调试，以确保其稳定性和可靠性。

断路器防跳回路解析

防跳回路解析 yxi保护动作，断路器跳闸；若此时断路器合闸命令仍未解除，断路器将再次合闸，这样断路器反复合分-合分称为断路器跳跃。跳跃情况的发生，可能致使断路器爆炸。所以必须针对断路器可能发生的合闸跳跃问题装设防止跳跃装置，即防跳装置。国内断路器的电气防跳，主要通过在断路器分合闸回路中设置防跳回路。回路是由防跳继电器来实现的，防跳继电器有
防跳继电器电压线圈
防跳继电器电流线圈
以手动跳闸为例：防跳第一步：有跳闸命令（即常开接点TJ闭合），整个跳闸回路接通（图一红色线表示），TBJ-I线圈带电动作，常开接点TBJ闭合（有两副接点红框A、B表示，见图二），回路一为跳闸自保持回路，自保持回路的作用，是为了防止保护出口继电器TJ的触点被烧坏。因为自动跳闸时，TJ的触点可能较断路器辅助触点先断开，以致被电弧烧坏。由于防跳继电器电流线圈的触点TJB-A与它并联，即使TJ的触点先断，也不会被烧坏。
简化为一个跳闸操作机构的线圈
断路器跳闸回路
图一
TJBV常闭
断路器合闸回路
回路二防跳自保持回路源自B TJBV常开A
回路一跳闸自保持回路
图二
此课件下载可自行编辑修改，此课件供参考！部分内容来源于网络，如有侵权请与我联系删除！
两个线圈，一个是电流启动线圈，一个是电压保持线圈。电流线圈串联在跳闸回路中，以便当继电保护动作于跳闸时，使防跳继电器可靠地启动。电压线圈的并联在断路器的合闸回路中，主要作用是在保护动作后可靠地切断合闸回路，防止断路器再次合上。
防跳回路是由防跳继电器来实现的，防跳继电器有两个线圈，一个是电流启动线圈，一个
防跳第二步：TJB-I带电的同时，TJB-B接点也动作，使TJB-V带电动作，则TJBV常开接点闭合，TJBV常闭接点打开， TJBV常开接点闭合后起自保持的作用使TJB-V带电动作持续动作（见回路二）， TJBV常闭接点打开使断路器合闸回路断开，也就是说即使由于合闸接点粘死，一直有断路器合闸命令，断路器不会再次合闸，发生反复分合的情况，达到防跳的目的。
