电子工程图的识图.
电气施工图识图
电气施工图所涉及的内容往往根据建筑物不同的功能而有所不同，主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面，用以表达不同的电气设计内容。
（1）建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的。
（2）电气线路都必须构成闭合回路。
（3）线路中的各种设备、元件都是通过导线连接成为一个整体的。
（4）在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系。
（5）建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。
（1）图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
（2）主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。
（3）系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
（4）平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。
（5）控制原理图包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。
（6）安装接线图包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。
（7）安装大样图（详图）安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料计划时的重要参考。
电子元件图片识别(精华) 电子工程师必备

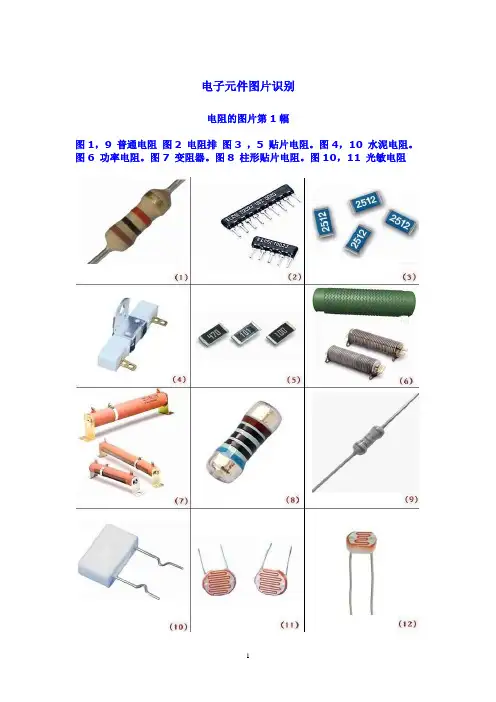

电子元件图片识别电阻的图片第1幅图1，9 普通电阻图2 电阻排图3 ，5 贴片电阻。
图4，10 水泥电阻。
图6 功率电阻。
图7 变阻器。
图8 柱形贴片电阻。
图10，11 光敏电阻电阻的图片第2幅图1，2，3，4 大功率电阻。
图5，6，7，8压敏电阻。
图9 线绕陶瓷电阻电阻的图片第3幅电容分类图片-各种电容器图片各种电容器图片第1幅图1 胆电容。
图2 灯具电容器。
图3 MKPH电容。
图4 MET电容。
图5，10 PEI电容，图6，胆贴片电容。
图7 MPE电容。
图8贴片电容。
图11 轴向电解电容器。
图12 MPP电容各种电容器图片第2幅图1 PPN电容。
图2 PET电容。
图3 MEA电容图4MPB 电容。
图5 PPT 电容。
图6 MPT电容。
图7电解电容器。
图8 MET电容。
图9 MKPH电容。
图10，11电机用电容。
图12 MKS电容。
各种电容器图片第3幅：图1 MKS电容。
图2 瓷片电容。
图3 ，4 MKP电容。
图5 贴片电解电容。
图6 史普瑞电容Sprague Orange Drop Capacitors。
图7 电机用电容。
图8 MKT电容。
图9陶瓷各种电容器图片第4幅：图1 MKS电容。
图3，8 云母电容。
图4 MPP电容。
图5 MKP电容。
图9 MEP电容。
图10 MPP电容。
图11 PPN电容。
图12 PEI电容。
各种电容器图片第5幅：图1，2，3，陶瓷电容器。
图4 色环陶瓷电容。
图5，10，11，电机起动及运行电容器。
图12充放电用电容各种电容器图片第6幅：图1 双连调谐电容。
图2微调电容。
图3 四连调谐电容。
图4 单连调谐电容二极管的图片第1幅：图1 一般指高压二极管。
图2汽车发电机用二极管。
图3，5玻璃封装小电流二极管。
图4 砷化镓红外发光二极管。
图6 激光二极管。
图7 双二极管。
图8 大电流二极管模块。
图9 大电流二极管。
图10，11 发光二极管数码管二极管的图片第2幅：图1，2，3，4 普通二极管。
电子工程图PPT课件
（2）机械加工件、外购部件。
（3）标准件。
（4）导线、绝缘材料等。
（5）备件及工具等。
（6）技术文件。
（7）包装材料。
.
14
2.1 识图——图纸功能及读图方法
2.1.2 常用图纸的功能及读图方法（三）
3．方框图 方框图主要是用一些方框和少量图形符号来表示的一种 图样，它主要是体现电子产品各个组成部分以及它们在电 性能方面所起作用的原理和信号的流程顺序。 识读方法：从左至右、自上而下的识读，或根据信号的 流程方向进行识读，在识读的同时了解各方框部分的名称、 符号、作用以及各部分的关联关系，从而掌握电子产品的 总体构成和功能。
.
上一级
11
2.1 识图——图纸功能及读图方法
装配图
.
12
元器件明细表
元器件明细表用来指导生产，作为生产线在组织领料、备 料、插装时的依据，它应包括元器件的名称、型号、规格、 使用数量、有无代用型号及规格、是否指定生产厂家等
序号 1 2 3 4
名称
电阻 电容 三极管 集成电路
型号规格
位号
数量
备注
1．熟悉常用电子元器件的图形符号，掌握这些元器 件的性能、特点和用途。
2．熟悉并掌握一些基本单元电路的构成、特点工作 原理及各元器件的作用。
3．了解不同图纸的不同功能，掌握识图的基本规律。
.
上一级
6
电子工程图是用以描述电子整机设计 内容、表达工程设计思想、指导生产过程 的工程图。它采用“工程语言”描述，所 用的“词汇”是各种图形、符号及记号， 采用的“语法”则是有关符号的规则、标 准及表达形式的简化方式等。
.
上一级
10
工程制图与识图电子教案
工程制图与识图电子教案第一章：工程制图基础1.1 制图国家标准学习国家制图标准的基本规定，如图幅、比例、线型、字体等。
练习正确使用图框、栏及比例尺。
1.2 绘图工具与设备介绍绘图板、丁字尺、三角板、圆规、曲线板等基本绘图工具的使用方法。
学习使用计算机辅助设计（CAD）软件进行工程制图。
1.3 基本绘图方法学习点、线、面的绘制方法及相互之间的关系。
练习正交投影、斜投影和透视投影的绘制方法。
第二章：平面图形2.1 基本图形绘制学习绘制直线、圆、弧、椭圆等基本图形。
练习图形变换，如平移、旋转、镜像等。
2.2 平面图形解析学习平面图形的识读方法，如点、线、面的相互关系。
练习图形的尺寸标注、角度标注和文字说明。
2.3 平面图形应用学习平面图形的解析方法，如平面图形的面积计算、重心计算等。
练习绘制机械零件的平面图形，并进行尺寸标注和文字说明。
第三章：立体几何3.1 立体几何基础学习立体几何的基本概念，如点、线、面、体等。
练习立体图形的绘制方法，如正交投影、斜投影等。
3.2 立体几何变换学习立体图形的变换方法，如平移、旋转、翻转等。
练习立体图形的尺寸标注、角度标注和文字说明。
3.3 立体几何应用学习立体图形的解析方法，如立体图形的体积计算、表面积计算等。
练习绘制机械零件的三视图，并进行尺寸标注和文字说明。
第四章：机械制图4.1 机械制图标准学习机械制图的国家标准，如图样、标注、符号等。
练习正确使用图样、栏、比例尺等。
4.2 机械零件图学习机械零件图的绘制方法，如轴、齿轮、螺纹等。
练习机械零件图的尺寸标注、角度标注和文字说明。
4.3 机械装配图学习机械装配图的绘制方法，如装配关系、运动关系等。
练习机械装配图的尺寸标注、角度标注和文字说明。
第五章：工程识图5.1 工程图纸识读学习工程图纸的基本元素，如线型、符号、标注等。
练习工程图纸的识读方法，如平面图、立面图、剖面图等。
5.2 建筑图纸识读学习建筑图纸的基本元素，如建筑构件、建筑符号、标注等。
《电子工程师必备 九大系统电路识图宝典 第2版 》读书笔记思维导图PPT模板下载
5 五、“我的
500”行动动 态
附录2 化整为零和集零为整电 路分析方法
一、信号的幅度 分解方法
二、交流信号的 频率分解方法
三、音频和音响 电路中频率划分 方法
四、直流与交流 复合信号的分解 方法
六、多级放大器 电路的分解方法
五、直流和交流 电路分解方法
七、电路分析中 的集零为整方法
05
3.11 π 形RC滤波 电路和π 形LC滤 波...
01
3.13 普 通二极管 简易稳压 电路、稳 压二...
02
3.14 典 型串联调 整型稳压 电路详解 及电...
03
3.15 串 联调整型 变形稳压 电路
ห้องสมุดไป่ตู้04
3.16 调 整管变形 电路
06
3.18 直 流电压供 给电路
05
3.17 三 端稳压集 成电路
05
6.5 双 管推挽式 振荡器
06
6.6 集 成运放振 荡器
6.7 晶振构 1
成的振荡器
6.8 555集成 2
电路振荡器
3 6.9 双稳态
电路
4 6.10 单稳态
电路
5 6.11 无稳态
电路多谐振荡 器
第7章 控制系统电路
01
7.1 音 量控制器 电路
02
7.2 音 调控制器 电路大全
03
7.3 立 体声平衡 控制器
附录3 信号回路分析方法
二、电路中产生 电流的条件
一、信号电流回 路分析的目的
三、信号传输线 路
附录4 电子电路图种类和识图 方法
一、3种方框图及 识图方法
二、3种等效电路 图及识图方法
电气工程制图与识图基础知识
WL1—VV（3×25+1×16）SC40—FC
室内配线工程
室内配线方式的分类
5条6平方 阻燃铜芯聚氯乙烯绝缘电线
N1—ZRBV5X6 CT/PC25—WC/CC
回路编号 穿直径25mm硬塑 料管桥架敷设
暗敷设在墙内 、屋面活顶板 内
室内配线工程
常用电缆型号名称及用途
附表
室内配线工程
常用电缆型号名称及用途
电气工程制图与识图
2013年12月
基本知识
直流电：
直流电（Direct Current，简称DC），是指方向和时 间不作周期性变化的电流，但电流大小可能不固定， 而产生波形。所通过的电路称直流电路，是由直流电 源和电阻构成的闭合导电回路。直流电主要应用于各 种电子仪器，电解，电镀，直流电力拖动等方面。
明敷设：导线直接或在管子、线槽等保护体内，敷设于墙体 、顶棚的表面及桁架、支架等处。
暗敷设：导线在管子、线槽等保护体内，敷设于墙体、顶棚 、地坪及楼板等的内部或在混凝土板孔内敷设。
室内配线工程
室内配线方式-附表
常见的室内线路敷设方式及工程图上文字符号和导线敷设部 位的标注见下表。
室内配线工程
室内配线方式-附表
基本知识
交流电：
交流电（英语：Alternating Current，简写AC）是 指大小和方向都发生周期性变化的电流，因为周期电 流在一个周期内的运行平均值为零，称为交变电流或 简称交流电。不同于方向不随时间发生改变的直流电 。 通常波形为正弦曲线。交流电可以有效传输电力。 三相交流电在生产、输送和应用等方面有很多的优点 ，交流电力系统采用三相三线制供电，三相四线制配 电或三相五线制（增加一条接地保护线）配电。
电子工程制图(章 (1)
第1章 工程图的基本知识 图1-7 汉字示例
第1章 工程图的基本知识 (2) 大写拉丁字母，如图1-8所示。
第1章 工程图的基本知识 图1-8 大写拉丁字母示例
第1章 工程图的基本知识 (3) 小写拉丁字母，如图1-9所示。
第1章 工程图的基本知识 图1-9 小写拉丁字母示例
或代号。 (3) 机件的每一个尺寸在图样中一般只标注一次。 (4) 标注尺寸时，应尽可能使用符号或缩写词。常用的符
号和缩写词见表1-4。
第1章 工程图的基本知识 表1-4 常用尺寸符号
第1章 工程图的基本知识
2．尺寸的组成 一个完整的尺寸应该包括尺寸数字、尺寸界线、尺寸线和 表示尺寸线终端的箭头或斜线，如图1-13所示。
第1章 工程图的基本知识 各种图线应用示例见图1-11。
第1章 工程图的基本知识 图1-11 图线应用示例
第1章 工程图的基本知识
在绘制图样时，对于图线还应注意以下事项(如图1-12所 示)：
(1) 在同一图样中，同类图线的宽度应基本保持一致，虚 线、细实线、双点画线的线段长度和间隔也应各自大致相等。
锥度是指正圆锥的底圆直径与其高度之比，工程样图中常
用1∶n的形式来表示。锥度的符号如图1-20(a)所示，h为字高。
第1章 工程图的基本知识
(a) 锥度符号
(b) 样例
(c) 锥度的作法及标注
图1-20 锥度
第1章 工程图的基本知识
【例1-1】 完成图1-20(b)所示的平面图形，并标注锥度。 (1) 如图1-20(c)所示，由S点向右量取5个单位长度，向 上、下分别量取1/2个单位长度，分别连线，即得到1∶5的锥 度。 (2) 由S点向右量取30 mm，得到与中心轴的交点C，过C点 作中心线的垂线；由S点向上、下分别量取对称距离10 mm，得 到A、B点。 (3) 分别过A、B点作已完成的两条锥度1∶5的斜线的平行 线，与过C点的垂线相交。修剪多余线条，标注锥度符号与圆 锥(圆台)方向一致，如图1-20(c)所示。
电子元件标准封装 电子工程师必备 元件识图 以及封装 知识
电子元件标准封装SOD-723 1.00*0.60*0.53 SOD-523 1.20*0.80*0.60 SOD-323 1.70*1.30*0.85 SOD-123 2.70*1.60*1.10 SOT-143SOT-523 1.60*0.80*0.75 SOT-363/SOT26 2.10*1.25*0.96 SOT-353/SOT25 2.10*1.25*0.96 SOT343 2.10*1.25*0.96SOT-323 2.10*1.25*0.96 SOT-23 2.90*1.30*1.00 SOT23-3L 2.92*1.60*1.10 SOT23-5L 2.92*1.60*1.10 SOT23-6L 2.92*1.60*1.10 SOT-89 4.50*2.45*1.50 `SOT-89-3L 4.50*2.45*1.50 `SOT-89-5L 4.50*2.45*1.50 `SOT-89-6L 4.50*2.45*1.50 SOT-223 6.30*3.56*1.60TO-92 4.50*4.50*3.50 TO-92S-2L 4.00*3.16*1.52 TO-92S-3L 4.00*3.16*1.52 TO-92L 4.90*8.00*3.90 TO-92MOD 6.00*8.60*4.90 TO-94 5.13*3.60*1.60 TO-126 7.60*10.80*2.70 TO-126B 8.00*11.00*3.20 TO-126C 8.00*11.00*3.20 TO-251 6.50*5.50*2.30TO-252-2L 6.50*5.50*2.30 TO-252-3L 6.50*5.50*2.30 TO-252-5L 6.50*5.50*2.30 TO-263-2L 10.16*8.70*4.57 TO-263-3L 10.16*8.70*4.57 TO-263-5L 10.00*8.40*4.57 TO-220-2L 10.16*8.70*4.57 TO-220-3L 10.16*8.7*4.57 TO-220-5L 10.00*8.40*4.57 TO-220F 10.16*15.00*4.50TO-220F-4 10.20*9.10*4.57 TO-247 15.60*20.45*5.00 TO-264TO-3P 15.75*20.45*4.8 TO-3P-5 15.75*20.45*4.8 TO-3PF-5 15.75*20.45*4.8 TO-3TO-5TO-8TO-18TO-52TO-71TO-72TO-78TO-93TO-99FTO-220ITO-220ITO-3P集成电路标准封装(s-z开关头)集成电路标准封装(s开关头)外形图封装说明SBGASC-70 5L详细规格SDIPSIMM30Single In-line Memory Module SIMM72Single In-line Memory Module SIMM72Single In-line Memory ModuleSIPSingle Inline PackageSLOT 1For intel Pentium II Pentium III & Celeron CPUSNAPTKSNAPTK SNAPZPSO DIMMSmall Outline Dual In-line Memory ModuleSOSmall Outline PackageSOCKET 370For intel 370 pin PGA Pentium III & Celeron CPUSOCKET 423For intel 423 pin PGA Pentium 4 CPUSOCKET462/SOCKET A For PGA AMD Athlon & Duron CPUSOCKET 7For intel Pentium & MMX Pentium CPUSocket 603FosterSOH-28SOJ 32L详细规格SOP EIAJ TYPE II 14L详细规格SSOP 16L详细规格SSOP外形图 封装说明TQFP 100L 详细规格TSOPThin Small Outline PackageTSSOP or TSOP II Thin Shrink Outline PackageLAMINATE TCSP 20L Chip Scale Package 详细规格LAMINATE UCSP 32L Chip Scale Package 详细规格uBGAMicro Ball Grid ArrayuBGAMicro Ball Grid ArrayVL BusVESA Local BusXT Bus8bitZIPZig-Zag Inline Package 集成电路标准封装(a-v字母开头)外形图封装说明AC'97v2.2specificationAGP 3.3VAcceleratedGraphics PortSpecification2.0AGP PROAcceleratedGraphics PortPROSpecification1.01AGPAcceleratedGraphics PortSpecification2.0AMRAudio/Modem RiserBGABall Grid Array BQFP132 EBGA 680L LBGA 160LPBGA 217L Plastic Ball Grid ArraySBGA 192LTSBGA 680LC-Bend LeadCERQUAD Ceramic QuadFlat PackCLCCCNR CommunicationandNetworkingRiser SpecificationRevision 1.2CPGA Ceramic Pin Grid ArrayCeramic CaseLAMINATE CSP 112L Chip Scale PackageDIPDual Inline PackageDIP-tabDual Inline Package with Metal HeatsinkDIMM 168 DIMM DDRDIMM168 Dual In-line Memory Module DIMM184For DDR SDRAM Dual In-line Memory ModuleEISA Extended ISAFBGAFDIPHSOP28ISAIndustryStandardArchitecture详细规格JLCCLCCLDCCLGALQFPLLP 8La详细规格PCDIPPCI 32bit 5V Peripheral Component Interconnect PCI 64bit 3.3V Peripheral Component InterconnectPCMCIAPDIPPGAPlastic Pin Grid ArrayPLCCPQFPPSDIPLQFP 100LMETAL QUAD100LQFPQuad FlatPackageRIMMRIMMFor DirectRambus一、什么叫封装封装，就是指把硅片上的电路管脚,用导线接引到外部接头处,以便与其它器件连接.封装形式是指安装半导体集成电路芯片用的外壳。
工程制图与识图电子教案
工程制图与识图电子教案第一章：工程制图基础1.1 制图标准与规范了解国家制图标准的基本要求掌握图幅、比例、字体和线型的规范使用1.2 投影原理学习正投影、斜投影和透视投影的基本概念掌握三视图的绘制方法和相互关系1.3 工程图样的组成与表达学习工程图样的常见组成部分，如栏、比例尺、图纸编号等掌握图样中的线条、标注、符号和文字的规范使用第二章：基本绘图技巧与方法2.1 绘图工具与设备熟悉绘图板、丁字尺、三角板等基本绘图工具的使用方法掌握AutoCAD等计算机辅助绘图软件的基本操作2.2 基本绘图技巧学习绘制直线、圆、圆弧、多边形等基本图形的方法掌握图形的精确绘制和修改技巧2.3 绘制工程图样实例通过对实际工程图样的分析，学习图样的绘制步骤和方法掌握工程图样的标注和表达技巧第三章：机械零件图的识读与绘制3.1 零件图的概述了解零件图的概念和作用掌握零件图的常见表达方式，如正视图、侧视图、俯视图等3.2 零件图的识读方法学习零件图的阅读步骤和技巧掌握零件图中的尺寸、公差、表面粗糙度等信息的识别和理解3.3 零件图的绘制与标注学习零件图的绘制方法和步骤掌握零件图中的尺寸标注、形位公差标注和表面粗糙度标注等规范使用第四章：装配图的识读与绘制4.1 装配图的概述了解装配图的概念和作用掌握装配图的常见表达方式，如总装图、分装图、爆炸图等4.2 装配图的识读方法学习装配图的阅读步骤和技巧掌握装配图中的组件、配合关系、运动机构等信息的识别和理解4.3 装配图的绘制与标注学习装配图的绘制方法和步骤掌握装配图中的组件标注、配合标注和运动机构标注等规范使用第五章：建筑图的识读与绘制5.1 建筑图的概述了解建筑图的概念和作用掌握建筑图的常见表达方式，如平面图、立面图、剖面图等5.2 建筑图的识读方法学习建筑图的阅读步骤和技巧掌握建筑图中的房间尺寸、结构布局、材料等信息的识别和理解5.3 建筑图的绘制与标注学习建筑图的绘制方法和步骤掌握建筑图中的尺寸标注、材料标注和构造说明等规范使用第六章：电气图的识读与绘制6.1 电气图的概述了解电气图的概念和作用掌握电气图的常见表达方式，如系统图、电路图、平面图等6.2 电气图的识读方法学习电气图的阅读步骤和技巧掌握电气图中的符号、线路、控制逻辑等信息的识别和理解6.3 电气图的绘制与标注学习电气图的绘制方法和步骤掌握电气图中的符号标注、线路标注和控制逻辑标注等规范使用第七章：线路图的识读与绘制7.1 线路图的概述了解线路图的概念和作用掌握线路图的常见表达方式，如电路图、系统图、接线图等7.2 线路图的识读方法学习线路图的阅读步骤和技巧掌握线路图中的设备、线路、连接方式等信息的识别和理解7.3 线路图的绘制与标注学习线路图的绘制方法和步骤掌握线路图中的设备标注、线路标注和连接方式标注等规范使用第八章：液压与气压图的识读与绘制8.1 液压与气压图的概述了解液压与气压图的概念和作用掌握液压与气压图的常见表达方式，如系统图、原理图、元件图等8.2 液压与气压图的识读方法学习液压与气压图的阅读步骤和技巧掌握液压与气压图中的符号、线路、控制逻辑等信息的识别和理解8.3 液压与气压图的绘制与标注学习液压与气压图的绘制方法和步骤掌握液压与气压图中的符号标注、线路标注和控制逻辑标注等规范使用第九章：计算机辅助绘图与设计9.1 计算机辅助绘图软件概述了解常见计算机辅助绘图软件，如AutoCAD、SolidWorks、Pro/ENGINEER 等掌握计算机辅助绘图软件的基本操作和功能9.2 二维绘图与三维建模学习二维图形的绘制和编辑技巧掌握三维模型的创建、编辑和渲染方法9.3 计算机辅助设计（CAD）与计算机辅助制造（CAM）了解CAD/CAM技术的基本概念和应用领域掌握CAD/CAM软件在工程制图与识图中的应用方法第十章：工程制图与识图的实践应用10.1 工程制图与识图的实际案例分析分析实际工程制图与识图案例，了解其在工程设计、制造和施工中的应用掌握工程制图与识图在实际工作中的重要性10.2 工程制图与识图的技能提升学习工程制图与识图的相关书籍、资料和课程，不断提高自己的专业素养掌握与工程制图与识图相关的国家标准和行业规范10.3 工程制图与识图的职业生涯规划了解工程制图与识图专业的发展前景和就业方向制定个人职业生涯规划，为未来的职业发展奠定基础第十一章：现代制图技术的发展与应用11.1 数字样机与三维打印了解数字样机的设计与制作过程掌握三维打印技术在工程制图中的应用与实践11.2 虚拟现实（VR）与增强现实（AR）在制图中的应用学习VR和AR技术的基本原理探索VR和AR技术在工程制图与识图领域的应用前景11.3 云计算与大数据在工程制图中的应用了解云计算与大数据的基本概念掌握云计算与大数据在工程设计、制造和管理中的应用方法第十二章：图纸管理与协同工作12.1 图纸管理的基本原则与方法学习图纸管理的流程、规范和工具掌握图纸的归档、检索和版本控制技巧12.2 协同工作与团队协作了解协同工作平台的基本概念和功能掌握在团队协作中使用协同工作平台进行图纸共享和交流的方法12.3 工程制图中的知识产权保护了解工程制图中的知识产权法律法规掌握保护自己图纸知识产权的技巧和方法第十三章：工程制图与职业素养13.1 工程师的职业素养学习工程师应具备的职业操守、沟通能力和团队协作精神了解工程师在工程制图与识图工作中的责任与担当13.2 工程伦理与职业道德探讨工程伦理与职业道德在工程制图与识图中的应用学习在工程制图中遵守职业道德和保护公共利益的重要性13.3 工程制图教育与终身学习了解工程制图教育的目标与内容树立终身学习的观念，不断提升自己的专业能力和素质第十四章：工程制图与项目管理14.1 项目管理的基本概念与方法学习项目管理的基本原理、流程和工具掌握项目计划、执行、监控和收尾的技巧14.2 工程制图在项目管理中的应用了解工程制图在项目管理中的作用和价值掌握利用工程制图对项目进度、成本和质量进行控制的方法14.3 案例分析：工程制图在项目管理中的应用实例分析实际工程项目中工程制图的应用案例学习工程项目中工程制图与项目管理相结合的成功经验第十五章：工程制图的未来发展趋势15.1 智能制图与自动化技术了解智能制图和自动化技术的发展趋势掌握智能制图软件和自动化设备在工程制图中的应用方法15.2 绿色制图与可持续发展学习绿色制图的基本原则和方法探索绿色制图在工程制图领域中的应用前景15.3 工程制图与全球化的挑战了解全球化背景下工程制图面临的挑战与机遇学习如何在国际化工程制图市场中提升自己的竞争力重点和难点解析本文档详细地介绍了工程制图与识图电子教案的内容，共分为十五个章节。
《电子工程制图》课件第10章
图10-3 全波桥式整流器
第10章电气图
3．电气制图用文字符号
文字符号用于编制电气技术领域中的技术文件，可以用
来表示设备、装置和元器件的名称、功能、状态和特征信息。
电气制图中的文字符号的使用应符合国家标准《电气技术中
的文字符号制定通则 (GB/T7159—1987)》的规定。文字符
第10章电气图
例如，在图10-1中，图a是构成电子管的几个符号要素：
管壳、阳极、阴极、栅极。这些符号都有确定的含义，但不
能单独使用，可以以不同的方式进行组合，构成不同类型的
图形符号。
第10章电气图
图10-1 符号要素及其组合
第10章电气图
3) 限定符号
用以提供附加信息的一种加载其他符号的符号称为限定
第10章电气图
第10章 电气图
10.1 电气图的分类
10.2 电气制图基础
10.3 电气系统图
10.4 电路图
10.5 接线图
10.6 逻辑功能图
10.7 控制系统功能表图题
第10章电气图
电气图是用来阐述电气工作原理，描述电气产品的构造
和功能，并提供产品安装和使用方法的一种简图，主要以图
形符号、线框或简化外表来表示电气设备或系统中各有关组
和另一个字母组成。其组合形式应以单字母符号在前、另一
字母在后的次序列出。例如，“GB”表示蓄电池，“G”
为电源的单字母符号。只有当用单字母符号不能满足要求、
需要将大类进一步划分时才采用双字母符号，以便较详细和
更具体地表述电气设备、装置和元器件。
第10章电气图
表10-2列出了部分电气设备常用基本文字符号。
线材料为铝(Al)。
电子工程制图课程教学大纲
《电子工程制图》课程教学大纲一、课程概述《电子工程制图》是B类课（包含理论和实践两部分），计划时数为45学时，其中实践部分28学时，占总学时的62％，本课程3学分，是必修的职业基础课。
通过学习《电子工程制图》，培养学生正确运用正投影法来分析、表述电子工程问题、绘制和阅读电子图样的能力和空间想象能力，是学生后继课程和完成课程设计不可缺少的基础，是培养非机类学生综合素质和工程基础的基本训练。
教学对象：电子信息工程技术专业大一上学期的高职学生。
教学目标：1.基础知识目标熟悉正投影法的基本理论，了解它的应用范围和前景，培养空间思维，形体表达的能力。
2.能力训练目标培养初步绘制和阅读电子图样的能力，培养图解空间几何问题的初步能力，3.个性品质目标培养学生认真细致的工作作风，培养学生好学上进的品质。
二、教学内容描述绪论【本章目的与要求】1．明确制图课的重要性，明确学习意义。
2．了解本课程的性质和任务。
3．了解本课程的主要内容及学习方法。
4．了解我国制图标准化的沿革。
一．本课程的地位和研究对象二．本课程的主要任务三．本课程的学习方法四．我国《技术制图》标准的标准化现状【教学重点】1．制图课的重要性及学习方法。
2．激发学生的学习兴趣，认识到学好本课程的重要性。
第一章制图的基本知识和基本技能【本章目的与要求】1．熟悉国标中，对图纸幅面及格式、比例、字体、图线和尺寸所做的规定。
2. 熟悉绘图的基本方法。
3. 熟悉组成尺寸的四要素，掌握正确标注尺寸的方法。
4. 掌握圆弧连接的几种基本情况及作图步骤。
5. 掌握平面图形的线段分析和尺寸分析方法。
第一节技术制图的有关规定一．图纸幅面及格式（GB/T 14689-1993）二．比例（GB/T 14690-1993）三．字体（GB/T 14691-1993）四．图线（GB/T 17450-1998）五．尺寸标注1. 标注尺寸的基本规则2. 尺寸的组成与注法（1）组成尺寸四要素（2）尺寸数字的注法第二节绘图工具及其使用一．图板、丁字尺和三角板二．比例尺三．圆规和分规四．曲线板第三节几何作图一．等分圆周作内接正多边形1. 正三角形2. 正四边形3. 正五边形4. 正六边形二．斜度和锥度1．斜度2．锥度3．斜度和锥度的区别四．圆弧连接五. 非圆曲线——椭圆的近似画法（四心法）第四节平面图形分析一．平面图形的尺寸分析1．尺寸分析要点2．基准3．定形尺寸4．定位尺寸二．平面图形的线段分析1．线段的分类2．三种线段及其尺寸的分析三．平面图形的画法【教学重点】1．正确运用绘图工具，掌握绘图基本技能。
电气制图规范与识图
电气图纸制图规范及电气图纸的识读方法（一）前言：本文来自于多个单位的电气工程技术人员，现场施工人员等与三峡十年的信息交流，意见反馈等方式取得的大量电气图第一手信息资料，以供大家在现实生活中参考学习！本文共分为十九个章节，分三篇。
第一篇共计九个章节介绍。
一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装臵或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装臵的全部组成和连接关系，而不考虑其实际位臵的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装臵、设备和装臵中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装臵、设备或装臵的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装臵或设备中一个结构单元内的连接关系的一种接线图或接线表。
电气工程CAD实践教程-电子线路图识图与绘图
项目四 电子线路图识图与绘图
2. 复制“ ”工具 复制工具用以复制绘图区中的图形对象，但该工具不是一种简单的复制工具，它可以在绘图区准确定位复制副本放置的位 置，使用相当方便。 1) 命令启动方式 (1) 菜单启动：单击“修改(Ｍ)”→“复制(Ｙ)”。 (2) 修改工具栏启动：单击修改工具栏上的复制“ ”按钮。 (3) 命令行窗口启动：在命令行窗口输入copy命令。
项目四 电子线路图识图与绘图
(2) 修改工具栏启动：单击修改工具栏上的缩放“ ”按钮。 (3) 命令行窗口启动：在命令行窗口输入scale命令。 (三) AutoCAD文字工具 1. 文字工具栏介绍 文字工具用于标注电气图中的设备、元器件文字符号和书写技术说明文字等，该功能的实现可通过图4-13所示的文字工具 栏中的各项命令来实现，其命令和功能如表4-1所示。
项目四 电子线路图识图与绘图
(3) 设置图层特性。 4. 绘制图框与标题栏 1) 绘制图框 (1) 将“图框与标题栏”图层置为当前。单击“图层特性管理器”的下拉列表框，从列表中选定“图框与标题栏”，这样 就将该图层置为当前的了，见图4-16。
(2) 绘制外边框。在绘图区绘制一长为297mm、宽为210mm的矩形。单击绘图工具栏上的矩形按钮(或者在命令窗口输入 rectang命令)，然后按照命令行窗口的提示依次进行操作。
项目四 电子线路图识图与绘图
(2) 绘图工具栏启动：单击绘图工具栏上的椭圆“ ”按钮。 (3) 命令行窗口启动：在命令行窗口输入ellipse命令。 (二) AutoCAD修改工具栏中工具的使用 本项目涉及的修改工具栏中工具有删除、复制、移动、旋转、缩放等。 1. 删除“ ”工具 删除工具用以删除绘图区中不需要的图形，其删除图形的速度快于通过绘图区弹出式菜单中的剪切或删除命令。 1) 命令启动方式 (1) 菜单启动：单击“修改(M)”→“删除( E )”。 (2) 修改工具栏启动：单击修改工具栏上的“ ”按钮。 (3) 命令行窗口启动：在命令行窗口输入erase命令。 删除工具不仅可以删除单个图形对象，而且还可成批删除图形，具体方法是用鼠标进行栏选，即用鼠标拖出一个矩形框， 将删除的图形对象全部选择再删除，删除工具的使用见图4-7。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绘制电原理图时，要注意做到布局均匀、条 理清楚。如电信号要采用从左到右、自上而下的 顺序，即输入端在图纸的左上方，输出端在图纸 的右下方。需要把复杂电路分割成单元电路进行 绘制时，应表明各单元电路信号的来龙去脉，并 遵循从左到右、自上而下的顺序。同时设计人员 根据图纸的使用范围和目的需要，可以在电原理 图中附加说明，如导线的规格和颜色，主要元器 件的立体接线图，元器件的额定功率、电压、电 流等参数，测试点上的波形，特殊元器件的说明 等。
第9章 电子工程图的识图
9.1 电子工程图概述
电子工程图是用图形符号表示电子元 器件，用连线表示导线所形成的一个具有 特定功能或用途的电子电路原理图。包含 电路组成、元器件型号参数、具备的功能
和性能指标等。
9.1.1 电子工程图的基本要求
根据国家标准GB/T 4728.1～13《电气简图用
图形符号》的规定，在研制电路、设计产品、绘
9.2.2 有关符号的使用说明
在实际应用图形符号时应尽量简化，并用标
准符号。如晶体管不画圆圈，接地简化成一小段
粗实线，电解电容、电池的负极用细实线表示等，
如图9.1所示。
这些简化图形一般不会发生误解，实际中经
常使用。
9.2.3 有关符号的规定
在电子工程图中，符号所在的位置、线条的 粗细、符号的大小以及符号之间的连线画成直线
9.3.3 逻辑图
逻辑图是用二进制逻辑单元图形符号绘制的数 字系统产品的逻辑功能图，采用逻辑符号来表达产 品的逻辑功能和工作原理。数字电路中，电路图由 电原理图和逻辑图混合组成。逻辑图的主要用途是 编制接线图、分析检查电路单元故障，常用逻辑符 号见表9-4。
绘制逻辑图要求层次清楚、布局均匀、便于识 图。尤其是中、大规模集成电路组成的逻辑图，图 形符号简单而连线很多，布局不当容易造成识图困 难。
稳压 电路1
UO1
取样 电阻
～220V 50HZ
电源 变压器
桥式整 流电路
电容滤 波电路图
9.3.2 电原理图
电原理图用来表示设备的电气工作原理，是 采用国家标准规定的电气图形符号并按功能布局 绘制的一种工程图。主要用途是详细表示电路、 设备或成套装置的全部基本组成和连接关系，也 称电路原理图。在原理图中不必画出如紧固元件、 支架等辅助元件。 它是编制接线图、用于测试和分析寻找故障 的依据。有时在比较复杂的电路中，常采取公认 的省略方法简化图形，使画图、识图方便。
或斜线并不影响含义，但表示符号本身的直线和
斜线不能混淆。
在元器件符号的端点加上“o”不影响符号原
义，但在逻辑电路的元件中，“o”另有含义。在 开关元件中，“o”表示接点，一般不能省去。
9.2.4 元器件代号
在电路中，代表各种元器件的符号旁边，一般 都标志字符记号，用一个或几个字母表示元件的类 型，这是该元器件的标志说明。同样，在计算机辅 助设计电路软件中，也用字符标注元器件的名称。 常见元器件的字符代号见表9-2。
传统的象形符号已不足以表达其结构与功能，象
征符号被大量采用。而许多新元件、器件和组件
的出现，又会用到新的名词、符号和代号。因此
要及时掌握新器件的符号表示和性能特点。
9.2 电子工程图的图形符号及说明
9.2.1 常用图形符号
电子工程图常用的图形符号包括国标规定的 图形符号和一些常用的非国标图形符号及新型元 器件的图形符号，见表9-1。
(4) 一个元器件有几个功能独立单元时，标码后面 应加附码，如K1-a、K1-b、K1-c等。
9.2.6 电子工程图中的元器件标注
在一般情况下，用于生产的电子工程图，通常不把元 器件的参数直接标注出来，而是另附文件详细说明；但在 说明性的电路图纸中，则要求在元器件的图形符号旁标注 规格参数、型号或电气性能。标注时小数点用一个字母代 替，字符串的长度不超过4位。对于常用的阻容元件标注时 一般省略其基本单位，采用实用单位或辅助单位。对于有 工作电压要求的电容器，文字标注采取分数的形式，横线 上面按上述格式表示电容量，横线下面用数字标出电容器 所要求的额定工作电压。如图9.1所示的C2的标注是，表示 电容量为3300、额定工作电压为160V的电解电容器。
课本上不是最新的字符规定。
名称 天线 变压器 插头 插座 新代号 W T XP XS 旧代号 TX ANT B CT CZ 名称 继电器 变压器 传感器 互感器 新代号 K T B T H 旧代号 J B
9.2.5 下脚标码
(1) 同一电路图中，下脚标码表示同种元器件的序 号，如R1、R2、…，V1、V2、…。 (2) 电路由若干单元组成，可以在元器件名的前面 缀以标号，表示单元电路的序号。 如有两个单元电路，可分别标为： 1R1、1R2、…， 1V1、1V2、 …和2R1、2R2、…，2V1、2V2、 …。 (3) 下脚标码字号小一些的标注方法，如1R1、 1R2、…，常见于电路原理性分析的书刊，但在工程图里 这样的标注不好，一般采用下脚标码平排的形式。
C2 3m3 160 图9.1元器件标注示例 C3 7/25
9.3 电子工程图的种类介绍
9.3.1 方框图 方框图是一种使用广泛的说明性图形，是用简单的方 框表示系统或分系统的基本组成、相互关系及其主要特征， 它们之间的连线表达信号通过电路的途径或电路的动作顺 序，简单明确、一目了然。图9.2所示为直流稳压电源的 方框图。
应遵循以下基本规则
(1) 符号统一。在同一张图内，同种电路不 得出现两种符号。应当尽量采用符合国家标准的 符号，而且集成电路的管脚名称一般保留外文字 母标注。 (2) 信号流的出入顺序，一般要从左到右、 自下而上(这一点与其他电原理图有所不同)。凡 有与此不符者，要用箭头表示出来。
制电子工程图时要注意元器件图形、符号等符合
规范要求，使用国家规定的标准图形、符号、标
志及代号。同时还应具备读懂一些已约定的非国
标内容和国外资料的能力。
9.1.2 电子工程图的特点
电子工程图主要描述元器件、部件和各部分
电路之间的电气连接及相互关系，应力求简化。
随着集成电路以及微组装混合电路等技术的发展，
