微型计算机控制技术课后习题答案

第一章计算机控制系统概述

习题及参考答案

1.计算机控制系统的控制过程是怎样的?

计算机控制系统的控制过程可归纳为以下三个步骤：

(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。

2.实时、在线方式和离线方式的含义是什么？

(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。

(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。

(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。

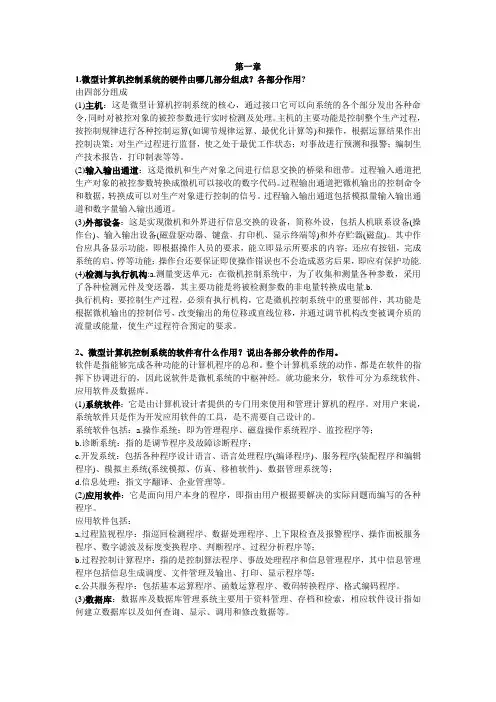

3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？

由四部分组成。

图1.1微机控制系统组成框图

(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。

(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。过

程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。

(3)外部设备：这是实现微机和外界进行信息交换的设备，简称外设，包括人机联系设备(操作台)、输入输出设备(磁盘驱动器、键盘、打印机、显示终端等)和外存贮器(磁盘)。其中操作台应具备显示功能，即根据操作人员的要求，能立即显示所要求的内容；还应有按钮，完成系统的启、停等功能；操作台还要保证即使操作错误也不会造成恶劣后果，即应有保护功能。

(4)检测与执行机构

a.测量变送单元：在微机控制系统中，为了收集和测量各种参数，采用了各种检测元件及变送器，其主要功能是将被检测参数的非电量转换成电量，例如热电偶把温度转换成mV信号；压力变送器可以把压力转换变为电信号，这些信号经变送器转换成统一的计算机标准电平信号(0～5V或4～20mA)后，再送入微机。

b.执行机构：要控制生产过程，必须有执行机构，它是微机控制系统中的重要部件，其功能是根据微机输出的控制信号，改变输出的角位移或直线位移，并通过调节机构改变被调介质的流量或能量，使生产过程符合预定的要求。例如，在温度控制系统中，微机根据温度的误差计算出相应的控制量，输出给执行机构(调节阀)来控制进入加热炉的煤气(或油)量以实现预期的温度值。常用的执行机构有电动、液动和气动等控制形式，也有的采用马达、步进电机及可控硅元件等进行控制。

4.微型计算机控制系统软件有什么作用？说出各部分软件的作用。

软件是指能够完成各种功能的计算机程序的总和。整个计算机系统的动作，都是在软件的指挥下协调进行的，因此说软件是微机系统的中枢神经。就功能来分，软件可分为系统软件、应用软件及数据库。

(1)系统软件：它是由计算机设计者提供的专门用来使用和管理计算机的程序。对用户来说，系统软件只是作为开发应用软件的工具，是不需要自己设计的。

系统软件包括：

a.操作系统：即为管理程序、磁盘操作系统程序、监控程序等；

b.诊断系统：指的是调节程序及故障诊断程序；

c.开发系统：包括各种程序设计语言、语言处理程序(编译程序)、服务程序(装配程序和编辑程序)、模拟主系统(系统模拟、仿真、移植软件)、数据管理系统等；

d.信息处理：指文字翻译、企业管理等。

(2)应用软件:它是面向用户本身的程序，即指由用户根据要解决的实际问题而编写的各种程序。

应用软件包括：

a.过程监视程序：指巡回检测程序、数据处理程序、上下限检查及报警程序、操作面板服务程序、数字滤波及标度变换程序、判断程序、过程分析程序等；

b.过程控制计算程序：指的是控制算法程序、事故处理程序和信息管理程序，其中信息管理程序包括信息生成调度、文件管理及输出、打印、显示程序等；

c.公共服务程序：包括基本运算程序、函数运算程序、数码转换程序、格式编码程序。

(3)数据库：数据库及数据库管理系统主要用于资料管理、存档和检索，相应软件设计指如何建立数据库以及如何查询、显示、调用和修改数据等。

5.微型计算机控制系统的特点是什么？

微机控制系统与常规的自动控制系统相比，具有如下特点：

a.控制规律灵活多样，改动方便

b.控制精度高，抑制扰动能力强，能实现最优控制

c.能够实现数据统计和工况显示，控制效率高

d.控制与管理一体化，进一步提高自动化程度

6.操作指导、DDC和SCC系统工作原理如何？它们之间有何区别和联系？

(1)操作指导控制系统：在操作指导控制系统中，计算机的输出不直接作用于生产对象，属于开环控制结构。计算机根据数学模型、控制算法对检测到的生产过程参数进行处理，计算出各控制量应有的较合适或最优的数值，供操作员参考，这时计算机就起到了操作指导的作用。其原理框图如图1.2所示。

图1.2操作指导控制系统原理框图

(2)直接数字控制系统(DDC系统)：DDC(Direct Digital Control)系统就是通过检测元件对一个或多个被控参数进行巡回检测，经输入通道送给微机，微机将检测结果与设定值进行比较，再进行控制运算，然后通过输出通道控制执行机构，使系统的被控参数达到预定的要求。DDC系统是闭环系统，是微机在工业生产过程中最普遍的一种应用形式。其原理框图如图1.3所示。

图1.3 DDC系统原理框图

(3)计算机监督控制系统(SCC系统)：SCC(Supervisory Computer Control)系统比DDC系统更接近生产变化的实际情况，因为在DDC系统中计算机只是代替模拟调节器进行控制，系统不能运行在最佳状态，而SCC系统不仅可以进行给定值控制，并且还可以进行顺序控制、最优控制以及自适应控制等。SCC系统的原理框图如图1.4所示。

图1.4 SCC系统原理框图

SCC是操作指导控制系统和DDC系统的综合与发展。

7.计算机控制系统的发展趋势是什么？

大规模及超大规模集成电路的发展，提高了计算机的可靠性和性能价格比，从而使计算机控制系统的应用也越来越广泛。为更好地适应生产力的发展，扩大生产规模，以满足对计算机控制系统提出的越来越高的要求，目前计算机控制系统的发展趋势有以下几个方面。

a.普及应用可编程序控制器

b.采用集散控制系统

c.研究和发展智能控制系统
