地下室底板后浇带大样图
地下室后浇带超前止水施工工法(含示意图)
地下室后浇带超前止水施工工法1 前言随着高层建筑日益增多，为解决建筑高度、结构形式不同引起的不均匀沉降，一般均设置后浇带（或变形缝）；设置传统型的后浇带势必将造成后浇带封堵之前雨水、地下水进入地下室，如何在后浇带封堵之前同时满足结构变形与防水的要求是现在高层建筑施工中较为矛盾的问题。
超前止水是在后浇带未浇注之前（结构自防水功能暂不能实现）提前进行后浇带局部超前防水施工，实现防水和变形缝的双重功能。
同时地下室施工完成后，便可回填土方，减少深基坑安全隐患，整体防水效果比较理想。
2 工法特点后浇带超前止水施工工法的特点：1 施工方便，容易操作。
2 在后浇带混凝土封堵施工之前允许不同高度、不同结构型式的建筑产生沉降、温度变形等。
3 增加三道防水措施能使地下室施工后不渗水，地下室基本不用抽水，而采用传统型后浇带地下室施工完成后抽水量很大。
3 适用范围适用于建筑工程因上部结构形式不同、为满足建筑物变形而设置的有不均匀沉降要求的地下室底板后浇带、外壁板后浇带的施工。
4 工法原理结构物在后浇带部分事先进行加厚处理形成一个整体，将后浇带剥离出来，通过加厚部位中间设置遇水膨胀止水条，满足不同沉降、伸缩变形，又能在地下室后浇带灌注前满足止水效果。
5 施工方法及操作要点5.1 操作流程如图5.1。
图5.1 操作流程5.2 操作要点土方开挖，按照图纸进行机械开挖。
机械开挖土层至设计标高＋0.3m，剩余部分采用人工清土至设计标高。
5.2.1 垫层处理完成、基底及边坡处理好之后浇注后浇带基础的垫层混凝土，在一般情况下，后浇带处基础垫层和地下室底板、承台的垫层一起浇注。
现场搅拌混凝土要严格按照设计配合比进行配料，同时根据砂、石的实际含水率调整用水量，所有配制混凝土的材料要称重计量，确保混凝土各组分的重量符合配合比的要求。
垫层混凝土浇注之前基底和边坡的标高、坡度、几何尺寸应符合设计要求。
后浇带基础基底垫层采用普通混凝土、平板振动器振捣；基槽边坡采用干硬性的混凝土（其它组分不变，减少用水量），用木抹子拍实整平。
地下室后浇带超前止水施工工法（含示意图）

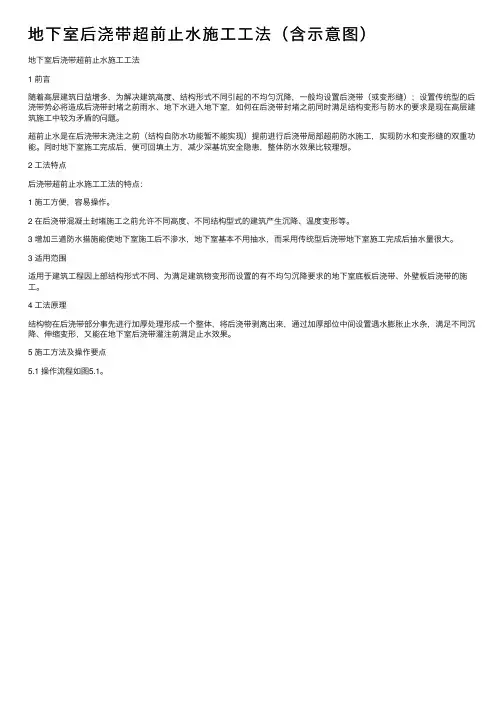

地下室后浇带超前⽌⽔施⼯⼯法（含⽰意图）地下室后浇带超前⽌⽔施⼯⼯法1 前⾔随着⾼层建筑⽇益增多，为解决建筑⾼度、结构形式不同引起的不均匀沉降，⼀般均设置后浇带（或变形缝）；设置传统型的后浇带势必将造成后浇带封堵之前⾬⽔、地下⽔进⼊地下室，如何在后浇带封堵之前同时满⾜结构变形与防⽔的要求是现在⾼层建筑施⼯中较为⽭盾的问题。
超前⽌⽔是在后浇带未浇注之前（结构⾃防⽔功能暂不能实现）提前进⾏后浇带局部超前防⽔施⼯，实现防⽔和变形缝的双重功能。
同时地下室施⼯完成后，便可回填⼟⽅，减少深基坑安全隐患，整体防⽔效果⽐较理想。
2 ⼯法特点后浇带超前⽌⽔施⼯⼯法的特点：1 施⼯⽅便，容易操作。
2 在后浇带混凝⼟封堵施⼯之前允许不同⾼度、不同结构型式的建筑产⽣沉降、温度变形等。
3 增加三道防⽔措施能使地下室施⼯后不渗⽔，地下室基本不⽤抽⽔，⽽采⽤传统型后浇带地下室施⼯完成后抽⽔量很⼤。
3 适⽤范围适⽤于建筑⼯程因上部结构形式不同、为满⾜建筑物变形⽽设置的有不均匀沉降要求的地下室底板后浇带、外壁板后浇带的施⼯。
4 ⼯法原理结构物在后浇带部分事先进⾏加厚处理形成⼀个整体，将后浇带剥离出来，通过加厚部位中间设置遇⽔膨胀⽌⽔条，满⾜不同沉降、伸缩变形，⼜能在地下室后浇带灌注前满⾜⽌⽔效果。
5 施⼯⽅法及操作要点5.1 操作流程如图5.1。
图5.1 操作流程5.2 操作要点⼟⽅开挖，按照图纸进⾏机械开挖。
机械开挖⼟层⾄设计标⾼＋0.3m，剩余部分采⽤⼈⼯清⼟⾄设计标⾼。
5.2.1 垫层处理完成、基底及边坡处理好之后浇注后浇带基础的垫层混凝⼟，在⼀般情况下，后浇带处基础垫层和地下室底板、承台的垫层⼀起浇注。
现场搅拌混凝⼟要严格按照设计配合⽐进⾏配料，同时根据砂、⽯的实际含⽔率调整⽤⽔量，所有配制混凝⼟的材料要称重计量，确保混凝⼟各组分的重量符合配合⽐的要求。
垫层混凝⼟浇注之前基底和边坡的标⾼、坡度、⼏何尺⼨应符合设计要求。
后浇带基础基底垫层采⽤普通混凝⼟、平板振动器振捣；基槽边坡采⽤⼲硬性的混凝⼟（其它组分不变，减少⽤⽔量），⽤⽊抹⼦拍实整平。
地下室后浇带超前止水施工工法(含示意图)
地下室后浇带超前止水施工工法1 前言随着高层建筑日益增多，为解决建筑高度、结构形式不同引起的不均匀沉降，一般均设置后浇带（或变形缝）；设置传统型的后浇带势必将造成后浇带封堵之前雨水、地下水进入地下室，如何在后浇带封堵之前同时满足结构变形与防水的要求是现在高层建筑施工中较为矛盾的问题。
超前止水是在后浇带未浇注之前（结构自防水功能暂不能实现）提前进行后浇带局部超前防水施工，实现防水和变形缝的双重功能。
同时地下室施工完成后，便可回填土方，减少深基坑安全隐患，整体防水效果比较理想。
2 工法特点后浇带超前止水施工工法的特点：1 施工方便，容易操作。
2 在后浇带混凝土封堵施工之前允许不同高度、不同结构型式的建筑产生沉降、温度变形等。
3 增加三道防水措施能使地下室施工后不渗水，地下室基本不用抽水，而采用传统型后浇带地下室施工完成后抽水量很大。
3 适用范围适用于建筑工程因上部结构形式不同、为满足建筑物变形而设置的有不均匀沉降要求的地下室底板后浇带、外壁板后浇带的施工。
4 工法原理结构物在后浇带部分事先进行加厚处理形成一个整体，将后浇带剥离出来，通过加厚部位中间设置遇水膨胀止水条，满足不同沉降、伸缩变形，又能在地下室后浇带灌注前满足止水效果。
5 施工方法及操作要点5.1 操作流程如图5.1。
图5.1 操作流程5.2 操作要点土方开挖，按照图纸进行机械开挖。
机械开挖土层至设计标高＋0.3m，剩余部分采用人工清土至设计标高。
5.2.1 垫层处理完成、基底及边坡处理好之后浇注后浇带基础的垫层混凝土，在一般情况下，后浇带处基础垫层和地下室底板、承台的垫层一起浇注。
现场搅拌混凝土要严格按照设计配合比进行配料，同时根据砂、石的实际含水率调整用水量，所有配制混凝土的材料要称重计量，确保混凝土各组分的重量符合配合比的要求。
垫层混凝土浇注之前基底和边坡的标高、坡度、几何尺寸应符合设计要求。
后浇带基础基底垫层采用普通混凝土、平板振动器振捣；基槽边坡采用干硬性的混凝土（其它组分不变，减少用水量），用木抹子拍实整平。
地下室后浇带超前止水施工工法(含示意图)
地下室后浇带超前止水施工工法1 前言随着高层建筑日益增多，为解决建筑高度、结构形式不同引起的不均匀沉降，一般均设置后浇带（或变形缝)；设置传统型的后浇带势必将造成后浇带封堵之前雨水、地下水进入地下室,如何在后浇带封堵之前同时满足结构变形与防水的要求是现在高层建筑施工中较为矛盾的问题。
超前止水是在后浇带未浇注之前（结构自防水功能暂不能实现）提前进行后浇带局部超前防水施工，实现防水和变形缝的双重功能。
同时地下室施工完成后，便可回填土方，减少深基坑安全隐患，整体防水效果比较理想。
2 工法特点后浇带超前止水施工工法的特点：1 施工方便，容易操作。
2 在后浇带混凝土封堵施工之前允许不同高度、不同结构型式的建筑产生沉降、温度变形等。
3 增加三道防水措施能使地下室施工后不渗水，地下室基本不用抽水,而采用传统型后浇带地下室施工完成后抽水量很大。
3 适用范围适用于建筑工程因上部结构形式不同、为满足建筑物变形而设置的有不均匀沉降要求的地下室底板后浇带、外壁板后浇带的施工。
4 工法原理结构物在后浇带部分事先进行加厚处理形成一个整体，将后浇带剥离出来，通过加厚部位中间设置遇水膨胀止水条，满足不同沉降、伸缩变形,又能在地下室后浇带灌注前满足止水效果。
5 施工方法及操作要点5.1 操作流程如图5。
1.图5.1 操作流程5。
2 操作要点土方开挖，按照图纸进行机械开挖.机械开挖土层至设计标高＋0.3m，剩余部分采用人工清土至设计标高。
5。
2.1 垫层处理完成、基底及边坡处理好之后浇注后浇带基础的垫层混凝土，在一般情况下，后浇带处基础垫层和地下室底板、承台的垫层一起浇注.现场搅拌混凝土要严格按照设计配合比进行配料，同时根据砂、石的实际含水率调整用水量，所有配制混凝土的材料要称重计量，确保混凝土各组分的重量符合配合比的要求. 垫层混凝土浇注之前基底和边坡的标高、坡度、几何尺寸应符合设计要求。
后浇带基础基底垫层采用普通混凝土、平板振动器振捣；基槽边坡采用干硬性的混凝土（其它组分不变,减少用水量）,用木抹子拍实整平。
地下室后浇带超前止水施工工法(含示意图)
地下室后浇带超前止水施工工法1 前言随着高层建筑日益增多，为解决建筑高度、结构形式不同引起的不均匀沉降，一般均设置后浇带（或变形缝）；设置传统型的后浇带势必将造成后浇带封堵之前雨水、地下水进入地下室，如何在后浇带封堵之前同时满足结构变形与防水的要求是现在高层建筑施工中较为矛盾的问题。
超前止水是在后浇带未浇注之前（结构自防水功能暂不能实现）提前进行后浇带局部超前防水施工，实现防水和变形缝的双重功能。
同时地下室施工完成后，便可回填土方，减少深基坑安全隐患，整体防水效果比较理想。
2 工法特点后浇带超前止水施工工法的特点：1 施工方便，容易操作。
2 在后浇带混凝土封堵施工之前允许不同高度、不同结构型式的建筑产生沉降、温度变形等。
3 增加三道防水措施能使地下室施工后不渗水，地下室基本不用抽水，而采用传统型后浇带地下室施工完成后抽水量很大。
3 适用范围适用于建筑工程因上部结构形式不同、为满足建筑物变形而设置的有不均匀沉降要求的地下室底板后浇带、外壁板后浇带的施工。
4 工法原理结构物在后浇带部分事先进行加厚处理形成一个整体，将后浇带剥离出来，通过加厚部位中间设置遇水膨胀止水条，满足不同沉降、伸缩变形，又能在地下室后浇带灌注前满足止水效果。
5 施工方法及操作要点5.1 操作流程如图5.1。
图5.1 操作流程5.2 操作要点土方开挖，按照图纸进行机械开挖。
机械开挖土层至设计标高＋0.3m，剩余部分采用人工清土至设计标高。
5.2.1 垫层处理完成、基底及边坡处理好之后浇注后浇带基础的垫层混凝土，在一般情况下，后浇带处基础垫层和地下室底板、承台的垫层一起浇注。
现场搅拌混凝土要严格按照设计配合比进行配料，同时根据砂、石的实际含水率调整用水量，所有配制混凝土的材料要称重计量，确保混凝土各组分的重量符合配合比的要求。
垫层混凝土浇注之前基底和边坡的标高、坡度、几何尺寸应符合设计要求。
后浇带基础基底垫层采用普通混凝土、平板振动器振捣；基槽边坡采用干硬性的混凝土（其它组分不变，减少用水量），用木抹子拍实整平。

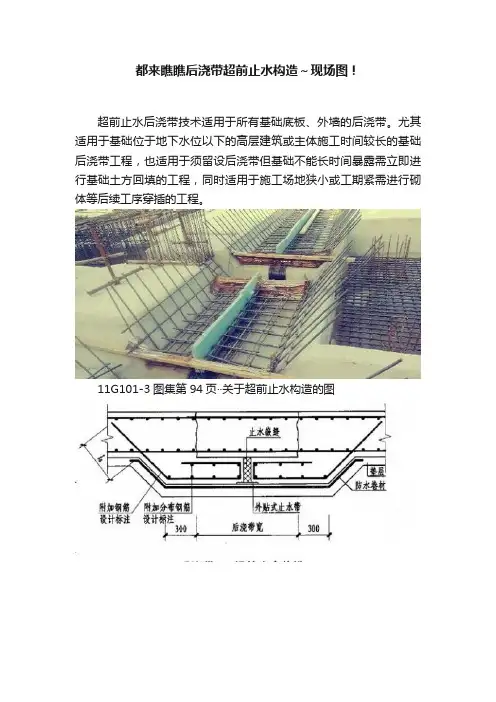

都来瞧瞧后浇带超前止水构造～现场图！
都来瞧瞧后浇带超前止水构造～现场图！
超前止水后浇带技术适用于所有基础底板、外墙的后浇带。
尤其适用于基础位于地下水位以下的高层建筑或主体施工时间较长的基础后浇带工程，也适用于须留设后浇带但基础不能长时间暴露需立即进行基础土方回填的工程，同时适用于施工场地狭小或工期紧需进行砌体等后续工序穿插的工程。
11G101-3图集第94页··关于超前止水构造的图
细部图
外贴式止水带不居中
实验员正在做取样复试～～
正在打混凝土～～明早继续爆照
工人们这钢筋真快～～基础梁都已经绑过来可
拐角处
弹的墨线～～中间是剪掉后的挤塑板…………
然后～～支模板～～
浇完混凝土以后的样子～底板的板筋已经绑过来了。
地下室后浇带超前止水施工工法(含示意图)
地下室后浇带超前止水施工工法1 前言随着高层建筑日益增多，为解决建筑高度、结构形式不同引起的不均匀沉降，一般均设置后浇带（或变形缝）；设置传统型的后浇带势必将造成后浇带封堵之前雨水、地下水进入地下室，如何在后浇带封堵之前同时满足结构变形与防水的要求是现在高层建筑施工中较为矛盾的问题。
超前止水是在后浇带未浇注之前（结构自防水功能暂不能实现）提前进行后浇带局部超前防水施工，实现防水和变形缝的双重功能。
同时地下室施工完成后，便可回填土方，减少深基坑安全隐患，整体防水效果比较理想。
2 工法特点后浇带超前止水施工工法的特点：1 施工方便，容易操作。
2 在后浇带混凝土封堵施工之前允许不同高度、不同结构型式的建筑产生沉降、温度变形等。
3 增加三道防水措施能使地下室施工后不渗水，地下室基本不用抽水，而采用传统型后浇带地下室施工完成后抽水量很大。
3 适用范围适用于建筑工程因上部结构形式不同、为满足建筑物变形而设置的有不均匀沉降要求的地下室底板后浇带、外壁板后浇带的施工。
4 工法原理结构物在后浇带部分事先进行加厚处理形成一个整体，将后浇带剥离出来，通过加厚部位中间设置遇水膨胀止水条，满足不同沉降、伸缩变形，又能在地下室后浇带灌注前满足止水效果。
5 施工方法及操作要点5.1 操作流程如图5.1。
图5.1 操作流程5.2 操作要点土方开挖，按照图纸进行机械开挖。
机械开挖土层至设计标高＋0.3m，剩余部分采用人工清土至设计标高。
5.2.1 垫层处理完成、基底及边坡处理好之后浇注后浇带基础的垫层混凝土，在一般情况下，后浇带处基础垫层和地下室底板、承台的垫层一起浇注。
现场搅拌混凝土要严格按照设计配合比进行配料，同时根据砂、石的实际含水率调整用水量，所有配制混凝土的材料要称重计量，确保混凝土各组分的重量符合配合比的要求。
垫层混凝土浇注之前基底和边坡的标高、坡度、几何尺寸应符合设计要求。
后浇带基础基底垫层采用普通混凝土、平板振动器振捣；基槽边坡采用干硬性的混凝土（其它组分不变，减少用水量），用木抹子拍实整平。
