电动车控制器绝缘电阻测试标准

电动车控制器绝缘电阻测试标准

电动车控制器绝缘电阻测试标准# 电动车控制器绝缘电阻测试标准---## 引言电动车控制器作为电动车的核心部件之一,起着控制电池供电给电动机的作用。

为确保电动车的安全运行,绝缘电阻测试是一项重要的检测标准。

本文档将介绍电动车控制器绝缘电阻测试的标准要求及测试方法,以保障电动车的安全性。

---## 标准要求为确保电动车控制器的绝缘电阻符合安全标准,以下是对控制器绝缘电阻测试的标准要求:1. 绝缘电阻的测量范围应涵盖控制器使用的额定电压范围;2. 控制器绝缘电阻应满足国家或地区相应的安全标准;3. 绝缘电阻测量应在恒定的温度和湿度条件下进行,以确保测试结果的准确性;4. 测量设备和测试方法应符合相关的国家或地区标准;5. 绝缘电阻测试应定期进行,并有相应的记录。

---## 检测方法电动车控制器的绝缘电阻测试可采用以下步骤进行:1. 对控制器进行任何维修或检查之前,应首先断开电源,并确保控制器处于安全状态;2. 准备测试设备,包括绝缘电阻测试仪、电缆和连接器;3. 将测试仪连接到控制器的绝缘电阻测试端口;4. 设定测试仪的参数,包括电压值和测试时间;5. 执行测试,确保测试仪已充分充电,并启动测试;6. 完成测试后,记录测试结果,并与相应的标准进行对比;7. 根据测试结果来评估控制器的绝缘状况,如果不符合标准要求,则需要进行修理或更换。

---## 结论电动车控制器绝缘电阻的测量是确保电动车安全运行的重要环节。

本文档介绍了控制器绝缘电阻测试的标准要求及测试方法,以提供参考和指导。

在进行绝缘电阻测试时,确保符合相关的国家或地区标准,并定期进行测试以保障电动车的安全性。

---> 注意:本文档仅作为一般参考,具体的测试方法和标准要求可能因地区和相关法规而有所不同。

在实施绝缘电阻测试时,请遵循适用的法规和标准,并遵守相应的安全操作指南。

LED控制器成品检验判定标准

LED控制器成品检验判定标准

页码1. 目的1.1 规范成品的检验过程,保证成品出货能符合质量要求2. 适用范围:2.1 本规范适用于北电丰崎技术有限公司控制器成品入库和出货检验3. 权责:3-1.品管部:负责对检验标准的拟定、实施、修改。

4. 抽样方法:4.1 MIL-STD-105E(或GB/T2828.1-2003) LEVEL=II正常检验一次抽样方案4.2 AQL值: MAJ=0.65 MIN:=1.04.3 不允许出严重缺陷5. 检验仪器及工具功率计;变频可调电源;电子负载;直流电源;数显卡尺6. 定义6.1严重缺陷(Cr ):又称致命缺点,严重影响或使产品丧失功能的缺陷,此缺陷将造成使用者有受伤或不 安全的可能.或使产品产生根本性失败而不能执行或达成应有功能的缺点,无法使用6.2重要缺陷(MAJ):会降低产品实用性能的缺陷, 是指没有严重缺点外,使用时性能不能达到所期望之目 的,或显著的减低其实用性能。

6.3轻微缺陷(MIN):不影响产品功能、性能或装配的缺陷,使用和操作上并无影响,但不能完全满足商品预 期的标准,存在轻微的瑕疵。

7. 类别:7-1.机台外观及结构7-2.电气性能7-1.机台外观及结构缺点描述及判定item 项 目检 查 內 容Cr MAJ MIN a.漏贴标签、序号*b.标签破损超过0.9平方毫米或伤到字迹符号*c.标签倾斜超过5度*d.标签标记错误或漏标记*e.错贴标签 ,标签倒贴*f.标签面划痕长度0.25*5毫米以上或伤到字迹符号*g.标签气泡直径超过0.9平方毫米*h.标签边角有翘起现象*I.标签被折超过2平方毫米*j.标签上有不可擦拭污染物或沾贴残渣物*k.标签不符规定文字或符号*L.针孔/漏漆/污点直径大于0.5毫米*1/41标签发行日期文件名称:LED控制器成品检验判定标准item 项 目检 查 內 容Cr MAJ MIN 2焊点短路不同电位焊点之间连锡,锡桥或组件脚相互接触造成短路*3未 焊任何焊点应着锡而未着锡*4冷 焊焊点着锡与被焊物之间着锡不良*a.因剪脚.外力碰撞造成焊点与被焊物间脱落形成裂缝*b.一次侧组件脚焊点锡裂20%(含)以上或二次侧组件脚焊点 锡裂40%(含)以上*a.在线径0.8mm 以上零件发生*b.细脚零件焊点针孔面积超过焊点面积20%*a.一次侧组件及粗脚零件着锡未达到PAD 面积的75%(270度) 或二次侧组件着锡未达到PAD 面积的50%*b.双面板焊点贯穿孔着锡不足50%*锡渣,锡珠(含零件面及其它导体) 最大宽度或长度超过0.7mm 或数量超过3个*a.一次侧组件脚残留锡尖高度(距pcb 板)大于2.0mm 者*b.二次侧组件脚残留锡尖高度(距pcb 板)大于2.3mm 者*a.着锡焊点因锡过多呈圆状以致于不可见组件脚形状*b.若上述情形在拨动零件脚而发生脱离焊点者*a.一次侧组件脚(含锡尖)高度高于2.0mm 者*b.二次侧组件脚(含锡尖)高度高于2.3mm 者*c.不同电位之间两相邻组件脚导电部分相距小于0.7mm *d.组件脚低于0.8mm (单面板)*12弯 脚组件弯脚小于30度且与相离近铜箔或导体相距小于0.7mm者*a.PCB破损伤及金道或焊点或影响组装强度(如锁附预留孔破损)*b.PCB破损面积大于5平方毫米或长度大于5mm *a.PCB破损伤及金道或焊点或影响组装强度(如锁附预留孔破损)*b.PCB破损面积大于5平方毫米或长度大于5mm *a.金道缺损剥离或断裂长度超过金道宽度1/5以上或宽度 超过0.5mm 以上者(金道宽度大于1mm 者)*b.金道划伤(露铜质未断)超过金道宽度的1/2以上*c.焊点铜箔剥离*d.宽度1mm(含)以下之金道有缺损或断裂*a.金道上防焊漆起泡或防焊漆脱落2平方毫米以上*b.金道上防焊漆变色5平方毫米以上*c.须着锡金道而未着锡2平方毫米以上*d.PCB 板上不能有污染(补焊后松香杂质.胶等)2平方毫米以上*14金道损伤15焊锡面5锡 裂6针 孔7着锡不足8910锡 过 多11剪脚长度锡 尖13PCB 破损13PCB 破损item 项 目检 查 內 容Cr MAJ MIN a.元件标识(包括规格,极性,误差,特性等)错误*b.元件裂痕焦黑破损伤及本体*c.元件表皮破损影响辨识(规格,极性,误差等)或导电体外露影响绝缘性*d.元件脚被氧化*a.零件倾斜15度~30度以内(距发热体2mm 以内者)*b.零件倾斜超过30度以上(垂直方向)*c.电解电容.磁性组件接触到发热体(如散热片及各晶体.螺丝)*d.二次侧不同电位之间组件脚相距0.8mm 以内*e.一次侧不同电位之间组件脚相距2.5mm 以内**g.散热片歪斜超过10度或碰到其它组件*h.极性组件反插.漏插.错插*18束 线遗漏束线或束线脱落*a.输出线材长度短于规格*b .输出线材长度长于规格10mm以上者*c.输出线材破损(划伤.汤伤)等超过2平方毫米或可见材质*d.输出线材插座插孔位沾胶或散热膏*e.輸出線材扣兩邊彈起或脫落*f.输出线材排插侧卡钩断裂或防呆KEY 断裂.变形.位置错误*g.输出线材排插变形.排插孔内有异物*h.线材端子脱落出排插或未插到位*I.输出线材排插孔内端子变形(影响插拔顺利进行)*j.输出线材插错孔*k.输出线材线色不正确*A 面:上视面,B 面:前后及左右侧面,C 面:底面a.A 面刮伤超过5mm 以上一条*b.B 面刮伤超过10(含10)mm 以上一条*c.C 面刮伤超过14(含14)mm 以上一条*d.A 面表面杂质.污点.黑点直径X<0.25mm.点数超过2点*e.B 面表面杂质.污点.黑点直径0.25mm<X<0.38mm.点数超过2点*f.C 面表面杂质.污点.黑点直径0.38mm<X<0.5mm.点数超过2点*g.A 面不允许有模具.治具等压伤所造成之伤痕*h.B 面压痕面积大于1平方毫米不允许或压痕面积大于0.7平方毫米 小于1平方毫米数量超过2点*I.C 面压痕面积大于3平方毫米不允许或压痕面积大于1平方毫米 小于3平方毫米数量超过2点*20塑胶Case元 件17插 件19线 材16 f.元件本体重量15g 以上有浮高0.5mm,小于15g 浮高(或单边浮高)1mm 以上item 项 目检 查 內 容Cr MAJ MINj.A 面不允许有凸痕或凹痕**L.CASE 各面有不饱模(料不足)或缺料情形*m.色差(上下盖颜色不一致或不符合approval 样品及上下限)*n.CASE 上下盖间隙超过0.6mm *o.CASE 六面有油污.指纹.毛边现象*p.CASE 缝隙或标签处残留异物q.CASE 刮伤若有一点直径超过1mm 者*21点胶 a.漏点胶*a.未贴紧PCB 板>0.5mm *b.端子排尺寸不符*c.端子排上有异物*d..端子排残缺不齐、变形*e.端子排有毛边*f.端子排或插针错位.反向*g.插针上有异物*h.插针歪斜.尺寸不符*7-2.电气性能item 项 目检 查 內 容Cr MAJ MINa.输入电压、电流、功率不良*b.按钮功率不良*c.遥控功能不良*d.照度平衡功率不良*e.知路不良*23功能测试20塑胶Case k.B 面凸痕或凹痕面积大于1平方毫米.C 面凸痕或凹痕面积大于2平方毫米22端子排制作:马勤红 核准: 工程审核:。

整车控制器产品进货检验规范

整车控制器产品进货检验规范

整车控制器一.对进货的整车控制器(VCU)需符合以下基本设计原则及要求1 必须保证整车控制器在工作条件下的可靠性。

2 整车控制器设计应考虑其经济性、密闭性、抗震性等。

3 整车控制器要考虑避免电磁干扰问题。

4 整车控制器设计文件应包括电路原理图、控制系统图和使用说明书等。

5 在整车控制器凡存在潜在危险的区域应安装安全操作标志,其标志应符合GB/T 5465.2的有关规定。

6 设备中所采用的元器件,必须符合该类元器件各自的相应标准。

所有元器件的选用应符合制造厂规定的设计定额(如电压、电流、温度等),不仅要考虑到正常的工作条件下的使用,而且要考虑到设备在最不利条件下的使用。

7 接插件应该采用防水防潮的汽车电子专用接插件。

8 设备中所使用的导线颜色应符合QC/T 730-2005的规定。

9 设备中所使用的印制线路板要符合GB/T 4588.3和GB/T 16261 的有关规定。

10 控制器需要丰富的AD和IO资源接口,以实现整车控制器通用性。

11 设备要具有良好的电磁兼容性,满足国家相关的电磁兼容性标准。

能适应任何路况下,车辆的震动与冲击。

并且在纯电动汽车中,采用了大功率电机驱动,相当于引入了一个强干扰源,会对整车电子设备产生强烈的电磁干扰,所以这就要求整车总成控制器有较强的抗干扰能力。

12 设备总体技术指标满足QC/T413-2002《汽车电气设备基本技术条件》要求。

二.图样及文件整车控制器模块应符合本期初制定的要求,并应按照经规定程序批准的图样及设计文件制造。

三.标准试验环境试验条件按QC/T 413的规定1 外观检查1.1 目视检查整车控制器模块外观应无可能会影响产品性能和功能的缺陷,例如:损坏、破损、裂纹、变形、锈蚀、化学腐蚀、掉色、进水等。

1.2 在焊锡表面应符合4.1、4.3要求。

2.外形及安装尺寸检查外形及安装尺寸检查应符合4.1.3规定。

3.性能、功能检查在规定试验条件下,以25.5±1.5V(或专用规范规定电压)检查整车控制器模块的性能参数和功能,应符合4.2规定要求。

电机控制器检测标准

电机控制器检测标准

电机控制器检测试验标准1、环境条件实验环境条件:1.1.1温度在-20℃-40℃;1.1.2相对湿度在10%-75%之间;使用环境条件:1.2.1当环境温度在-20℃-80℃时,控制器能按规定的定额运行;1.2.2在相对湿度不超过100%情况下能正常工作,即控制器表面产生凝露时也可正常工作;2、实验检查项目机械尺寸及外观检测2.1.1按照产品的设计图纸,检查控制器外形和安装尺寸是否符合要求,外观是否整洁无损伤,表面是否贴有检验标识和铭牌,字迹内容要求清晰无误;2.1.2控制器出线铜排表面平整,安装牢固可靠,整齐无污渍;基本性能检测2.2.1控制器可在规定的电压和电流下正常运行;2.2.2控制器应可以使无刷直流电机实现怠速、正反转运行、调速等基本功能的控制;各种保护功能及信号输出检测2.3.1过温检测:当控制器在超过规定温度时自动停止运行,并在温度降低到允许值时才可以继续运行;2.3.2过流检测:当控制器的母线或相线电流超过允许值时应能自动断电保护并发出报警信号;2.3.3过压检测:当控制器的输入电压超过其最大输入电压时自动发出报警信号;2.3.4欠压检测:当控制器的输入电压低于其最小输入电压时自动报警信号;2.3.5堵转检测:在电机堵转超过规定时间时,控制器应停止对电机输出电流,并发出报警信号;霍尔故障检测:当电机的位置传感器输出异常信号时,控制器应停止对电机输出电流,并发出报警信号;加速器信号异常检测:当控制器检测到加速踏板在上电时的信号异常时禁止对电机输出,并发出报警信号;刹车断电:当控制器检测到刹车信号输入时停止对电机输出;刹车复位:当控制器发生过温、过压、欠压、堵转、霍尔故障、加速器信号异常等故障后,检测到故障消失且有刹车信号输入后即可复位;速度输出信号:控制器应能根据电机转速的变化而输出对应的脉冲信号;保护系统检验按照GB/T 的的要求进行;保护系统检验主要包括各种过电流保护装置的过流整定;快速熔断器和快速开关的正确动作}各种过电压保护设施如避雷器、浪涌过电压抑制器、重复过电压阻容吸收器等的正确工作,装置冷却系统的保护设施如风速、流量、水压等继电器的正常动作,作为安全操作的接地装置和开关的正确设置以及各种保护器件的互相协调;由于变流器保护系统形式繁多,因而不可能提出一个通用的检验规则;总的要求是,保护系统的检验应尽可能在不使变流器各部件受到超过其额定值冲击的条件下进行;出厂试验时保护系统动作的检验不包括那些动作时会发生永久性损坏的器件如熔断器,因而,本标准. 规定的b、c两种试验除非有专门的规定,否则不是必须进行的;整个变流器系统过电流保护设旅性能的检验,可根据产品技术条件的规定进行;而熔断器的保护性能,则只有在认为有十分必要时,由供需双方商定,按有关规定进行;过电流保护检验a.持续过电流保护检验本试验可与额定电流试验同时进行;调整限流元件如过电流继电器或自动开关等的整定值使与产品技术条件的规定值相符,如果设备中采用了保护变流器免受过电流冲击的控制系统,则其性能也应检验;b.直流侧短路保护检验在直流侧做人为短路,检验快速熔断器和快速开关等保护器件的正确动作,c.交流侧短路保护检验在电路臂做人为短路,检验交流侧保护器件的正确动作;装置过电压见的测量一般可使用高频示波器,其频率响应须在40 MH:以上,有条件时,可与同步开关及峰值电压表配合使用,测量数据以示波器为准;a.分合闸引起的浪涌过电压保护措施的检验本项试验可与功能试验结合进行;测量时将测量仪器接至直流侧正负端子,并在变流器直流侧开路的情况下使变流器网侧开关作分合闸操作,记取过电压峰值,如此至少重复5次,如果变流器在实际运行时不可能开路,则允许在轻载条件下进行试验Ib.快速开关引起的浪涌过电压保护措施的检验本试验可与短路保护的检验结合进行,或在额定负载下使快速开关动作,测出最高峰值电压,再据以推算事故条件下的过电压}c.换相过电压的检验本顼试验可与负载试验及短路保护的检验结合进行,分别测量其正常和事故状态下的数据;d.大气过电压保护措施的检验有关大气过电压保护措施的检验可参照有关标准对大气过电压试验的规定进行;冷态绝缘电阻和介电强度检测2.4.1控制器的冷态绝缘电阻检测:常温放置的控制器,将其强电输入输出线短接为一个等电位点,并在此电位点与机箱接地点之间进行绝缘电阻测量,测量标准不小于50MΩ;2.4.2控制器介电强度检测:常温放置的控制器,将其强电输入输出线短接为一个等电位点,并在此电位点与机箱接地点之间施加1000V有效值电压1分钟,且无击穿和闪络现象;温升及耐久检测控制器第一次在额定负载下无故障运行必须达到设计的时间;控制器在额定负载下运行规定时间的温升不超过限定值;温升试验方法参照GB/T13422-1992中温升试验进行;温升试验温升试验的目的在于测定变流器在额定条件下各部件的温升是否超过极限温升;温升试验一般可与低压电流试验同时进行;如进行负载试验可与额定条件下的负载试验同时进行;变流器的温升应在最不利的额定冷却条件下测定;如果试验在低于最大规定温度下进行,则应进行修正;只要可能,温升试验应在等效与产品标准规定的负载下进行;按产品标准指定的被测部位,安装测温元件;环境温度的测量应在距柜体表面1m,柜体高度的一半处测量;测量仪器:可选用热电偶、温度计和其他热传感器 ;测量程序a. 按产品标准调整电源输入电压和负载电流等于规定值;检查各部件的温度,直至热平衡;注:当温度变化不超过1 K/h,即认为达到稳定温度;b. 按产品标准规定,调节过载电流、时间间隔,并测量检查部件的温度,其中包括在最高温度下工作的部件温度;记录半导体器件外壳或散热器部位的温升 ,根据测得的温度计算等效结温升,以检验变流器能够承受规定的负载等级下器件的最高等效结温;计算方法见GB 3859附录 F.温度测量的误差△C由式3求出 :变流器各部件的温升符合产品标准规定,则认为合格;温度、湿热及盐雾检测温度、湿热a环境条件温度为+40℃,相对湿度为95%的条件下进行试验,试验时间48h;在热湿试验后,测量电机和控制器的绝缘电阻值,控制器应无明显的外表面质量变坏及影响正常工作的锈蚀现象;恢复到正常环境中应能继续稳定工作;b将电机及其控制器放入低温箱内,使箱内温度降至-20℃,至少保持30min后,在低温箱内通电后,电机和控制器应能正常运行;盐雾试验应按GB/的规定进行;控制器在试验箱内应处于正常安装状态;试验时持续时间为16h;试验结束,控制器在规定的条件下恢复1~2h后,检查器通电能否正常工作,但不考核控制器的外观;6 试验程序初始检测试验前.试验样品必须进行外观检查.如果需要可按有关标准进行其他项目的除能测定试验样品表面必须干净、无油污、无临时的保护层和其他弊病;预处理按有关标准规定,对即将试验的试验样品进行清洁,所用清洁方法应不影响盐雾对试验样品的作用,试验前应尽觉避免用手直接触摸试验样品表面;条件试验试验样品放骨位否由有关标准规定,一般按其正常使用状态放扮包括外罩等〕平板试验样品需使受试面与垂直方向成30°角;试验样品不得相互接触,它们的间隔距离应是不影响盐雾能自由降落在试验样品上.以及一个试验样品上的盐溶液不得滴落在其他试验样品上;试验样品放置后按第 5章规定的试验条件进行条件试验,试验持续时间按有关标准规定从第5. 3条的规定中选取;恢复试验结束后,用流动水轻轻洗去试验样品表面盐沉积物,再在蒸馏水中漂洗,洗涤水温不得超过35℃,然后在标准的恢复大气条件下恢复1~2h,或按有关标准规定的其他恢复条件和恢复时间;最后检测恢复后的试验样品应及时进行检查、测试井记录结果检查项目、试验结果评定和合格要求均按有关标准规定;7 引用本标准时应给出的细则有关标准采用本试验方法时,应对下列项日作出具体规定 :a 初始检测见本标准第 6. 1条;b. 预处理见本标准第条c 安装细节见本标准第 6. 3条;d. 试验持续时间见本标准第 5. 3条;e. 恢复见本标准第条f. 最后检测见本标准条机械强度及防水防尘检测分别在控制器的3各方向上按照30cmX30cm的面积上加100kg质量物体产生的重力进行试验,壳体应无明显的塑性变形;2.7.2控制器的防水防尘等级按IP54....的防护等级检测;按照GB/中规定的方法进行试验;6 技术要求表示防护等级的代号由表征字母“IP”和附加在后的两个表征数字及补充字母组成;第一位表征数字及数后补充字母表示第一种防护型式的各个等级,第二位表征数字则表示第二种防护型式的各个等级;第一位表征数字及数后补充字母表示的防护等级及其含义;第一位表征数字及数后补充字母表示电器具有对人体和壳内部件的防护,共分为9个等级;如表1所示;表1 第一位表征数字及数后补充字母表示的防护等级注:①本表“简述”栏不作为防护型式的规定,只能作为概要介绍;②本表“含义”栏说明第一位表征数字及数后补充字母所代表的防护等级所能“防止”入壳内的物体的细节;③本表的第一位表征数字为1至42L、3L、4L的电器;所能防止的固体异物系包括形状规则或不规则的物体,其3个相互垂直的尺寸均超过“含义”栏中相应规定的数值;④具有泄水孔通风孔等的电器外壳,必须符合于该电器所属的防护等级“IP”号的要求;试验时,对预定在安装地点开启或封闭的孔,应按原预定要求保持开启或封闭;在表l中第一位表征数字及数后补充字母的相应防护等级从低级到高级排列依次为0、1、2L、3L、4L、3、4、5、6,凡符合某一防护等级的外壳意味着亦符合所有低于该防护等级的各级,除有怀疑外,不必再作较低防护等级的试验;6.3 第二位表征数字的防护等级及其含义第二位表征数字表示由于外壳进水而引起有害影响的防护,共分为9个等级,如表2所示;表2 第二位表征数字表示的防护等级②本表“含义”栏说明第二位表征数字所代表的每一防护外壳的防护型式细节;表2中,符合某一防护等级的外壳意味着亦符合所有低于该防护等级的各级,除有怀疑外,不必再作较低防护等级的试验;6.4 补充字母的使用:当防护的内容有所增加时,可用补充字母来表示;W:具有附加防护措施或方法要求放在字母IP后面,可在特定的气候条件下使用的外壳防护等级;N:具有附加防护措施或方法要求放在第二位表征数字后面,可在特定尘埃环境条件使用的外壳防护等级例如:用于锯木厂、探石场等恶劣尘埃环境条件下;L:具有附加防护措施或方法要求放在第一位表征数字2、3或4后面,可在规定条件下,防止固体异物或试验探针触及壳内带电部分和运动部件使用的外壳防护等级;规定的气候、尘埃环境、固体异物、试验探针条件以及附加防护措施或方法要求均由制造厂和用户协商确定;6.5 当只需用一位表征数字表示某一防护等级时,被省略的数字应以字母“X”代替,如表1与表2中的表征符合栏所示的IP1X、IP2LX、IP4X、IP5X等;6.6 如需用二位表征数字或再加上补充字母以表示产品完整的外壳防护等级时,则必须按表1及表2中相应表征数字或加上的补充字母的相应试验要求表3或表4内容进行检验;如无补充字母W、N、L时,则表示这种防护等级在所有正常使用条件下都适用;6.7 代号举例:具有这种代号系指能防止尘埃进入电器外壳内部,并能防喷水;具有这种代号系指能防止直径大于12.5mm固体异物进入壳内和防止长度不大于100mm直径为1mm的试验探针触及壳内带电部分和运动部件,并能防溅水;具有这种代号系指在特定的气候条件下使用,其外壳能防止大于2.5 mm的固体异物进入电器外壳内部,并能防淋水;7 试验要求7.1 本标准所规定的试验为型式试验,允许仅在新产品定型或结构改变而影响防护性能时进行;7.2 防水和防尘试验的标准环境条件规定为:温度:15~35℃;相对湿度:45%~75%;气压:86~106 kPa860—1 060 mbar;7.3 除另有规定者外,每次试验的样机应是清洁的新制品,所有部件均应按制造厂规定的正常使用、安装条件装配完整的产品上进行;但外壳接缝处的临时涂封如防锈油脂、油漆等在试验前应去除;7.4 一般情况,试验是在电器不通电情况下进行的;如需要在通电情况下进行试验时,应在相应的产品标准或技术条件中加以规定,并应采取充分的安全措施;7.5 对于第一位表征数字为1和2L,第二位表征数字为1、2、3和4的防护等级,如直观检查已显示出符合预期的防护等级的要求时,则不需再作试验,但如有怀疑,则可按第6、7和第8章规定进行试验;7.6 如有附加要求时应在有关产品标准或技术条件中加以规定;7.7 对于第二位表征数字条件要求试验时,试验应用清水进行;在试验过程中,壳内的湿气可能部分凝结,应避免将冷凝的露水误认为进水;7.8 在按电器表面积确定试验时间时,计算表面积的误差为±10%;8 试验方法和合格评定8.1 第一位表征数字的试验第一位表征数字及数后补充字母的试验方法和合格评定见表3的规定;表3 第一位表征数字及数后补充字母的试验方法和合格评定8.2.1 第二位表征数字的试验方法及条件见表4的规定;表4 第二位表征数字的试验方法及条件按表4所规定的试验方法及条件进行试验后,先把电器外表面擦干,然后检查电器外壳内是否进水;对于表4中第1至第7级;外壳内进水量应符合以下要求并通过耐电压试验: a.进水量应不足以妨碍电器正常可靠运行;b.进水不积聚在电缆接头附近或进入电缆;c.进水不应浸入线圈和带电部件指不允许在受潮状态下运用者;d.如果外壳有泄水孔,应检查并证明进入壳内的水不会积聚且应证明水的排泄对电器性能不能造成有害影响;e . 耐电压试验的试验电压值为电器产品所规定的耐电压值的50%;对于表4中第8级,试后壳内不允许进水,可用肉眼进行检查判定;图1 标准试指1一手柄;2一止挡板;3一绝缘材料尺寸为mm未指定公差部分的尺寸公差:角度:001'-直线尺寸:25mm 及以下:005.0-,25mm 以上:±试指材料:例如热处理的钢或黄铜试指的两个连结点可在︒︒︒10090范围内弯曲,但只能向同一方向;附录A常用的防护等级补充件表A1 常用的防护等级能量回馈及电磁兼容检测2.8.1控制器在电机被拖动的过程中制动,产生的能量回馈到电源中,根据制动力的大小所回馈的能量也相应变化,按照相关标准进行测试;2.8.2控制器在运行过程中产生的电磁辐射不超过国标中辐射干扰允许值,在规定的辐射环境中能够正常连续运行;密封状态检查对于液冷的控制器,应对液冷冷却器的密封状态进行检查;检查方法为在管路中施加40±5KPa的水压,保持3min,应无任何渗漏现象;控制器的耐电压试验在电机控制器测试时应测定在电路与控制器壳体的接地部位之间及彼此无电连接的导电部位之间进行;试验时,所有电力半导体元器件的端子应短接,印刷电路板可以拔除;对有些因绝缘损坏会导致高电压今日低压电路的部件如脉冲变压器、互感器等,应在试验时或试验前承受相应的试验电压;对绝缘材料的外壳,应在其相应部位敷以金属膜;控制器过载能力试验过载能力试验是为了确定控制器在规定的时间间隔内过载时和过载后的工作性能;过载能力试验可与温升试验或其他载荷试验结合进行;试验程序:a调整负载电流等于额定电流,在控制器温度达到平衡后增加负载电流到规定的过载值;b按规定的时间间隔,将负载降到额定值;c如为周期性过载,则按规定的时间间隔重复a、b步骤;d试验停止,切断电源,进行检查;检查时,控制器主电路部件的变形应不超出规定的要求;控制器内部电路的监测点的参数应在规定值范围内;保护和信号动作符合规定要求;试验后变流器输出电压值应在规定范围内;接地检查试验控制器接地检查按照GB/T13422-1992中的要求进行;测量相应的接地电阻;可触及金属部分的接地电阻检验是通过测量柜体主接地点与可能触及的金属部分的接地电阻,以验证接地的连续性;测量前应将变流器与供电网络和负载断开,并清扫测量点的油污;可采用直接测量方法测量接地连接电阻;测量仪器:毫欧表、凯文电桥;试验时,仪表的端子分别于接地端子和柜壳或应予接地的导电金属件连接;接地连接电阻测量的相对误差等于所用测量仪表在测量点上的最大相对误差;测量值不大于欧时,则认为合格;标志、包装、运输、贮存标志包括控制器的铭牌和包装标志,控制器的铭牌的内容应包括:制造厂名、型号、编号、名称、电压和电流等参数、冷却方式、防护等级;包装标志内容应包括:产品型号、名称、编号、产品净质量及含包装质量、制造厂名及地址、向上标志、包装箱外形尺寸、包装日期;包装必须符合有关包装运输规定,保证产品在运输过程中不受损伤,并有防雨、防尘能力;随机附件包括产品合格证书、产品说明书、装箱清单、备用器件;在运输过程中,防止剧烈的振动、撞击和倒放,运输环境温度在-25℃-50℃范围内;产品不能暴晒和雨淋,应存放在温度在-25℃-50℃、相对湿度不超过80%、无腐蚀的环境中;接触电流测试应在温升试验后测量;试验电压为控制器最高工作电压的105%,接触电流应该在控制器上易同时触及的可导电部分之间、控制器上易触及的可导电部分与地之间测量;具体试验方法按照GB14711-2006中第7章发放进行;7 试验总则电机应通过下列试验以验证其是否符合本标准要求装有加热器或其他制热部件的电机应满足本标准由制造商指明的所有运行条件下的要求标志试验首先采用浸有水的湿棉布擦抹标志15s随后再用浸有汽油的棉布擦抹15s,每秒往复擦抹一次在经过上述试验和本标准规定的全部试验之后,电机的标志仍应保持字迹清晰易辨不能轻易除去无易于移动和能造成脱落的卷边现象发热试验当按以下要求试验时电机各部分的温升和温度应满足及和表1的要求:a 对未标明额定输出的电机在电机试验中或通过对电机加载或通过提高电机输入电压以获得额定输入电流b 对在铭牌上标明了时间周期的电机以额定频率或额定转速并输出额定功率进行试验对连续定额的电机应试验直至热稳定试验电压发热试验应在电机铭牌规定的额定电压下进行对大容量电机当按额定电压进行发热试验有困难时可以按相关标准所规定的试验方法进行整流器供电的机座号H80及以下直流电动机应由在额定负载时能提供额定电压和规定波形系数且可调节的电源进行试验标以使用系数的电动机应在额定电压和频率下连续加载直到实际输出等于额定功率乘以使用系数电机应按GB 755和产品标准规定的运行条件进行试验电机绕组铁心换向器集电环等的温升限值测量方法和修正值按GB 755的规定轴承温度的测量方法按GB 755的规定轴承温度限值在产品标准中明确专用电机应按照使用的条件进行试验包括通风安装方式环境温度和温升当电机有多个定额时应在将会产生最高温度的定额下进行试验接线盒接线盒内及引接软电缆电线上的温度应不超过表1的规定发热试验应按如下规定进行a 外接电源导线的允许载流量应是电机满载额定电流的125%b 接线盒外电源线长度应不少于c 电源线应通过导线管穿入d 所有不用的接线盒开孔应封闭绝缘电阻电机绕组的绝缘电阻在热状态或温升试验后测定时应不低于下式计算的值1001000PUR+= 其中 R-----电机绕组的绝缘电阻 M U-----电机绕组的额定电压V P-----电机的额定功率kWkVA或kvar 按上式计算的绝缘电阻低于则按考核电机绕组经第条规定的湿热试验后其热态绝缘电阻应不低于条的规定低压电机的冷态绝缘电阻应不低于5M绝缘电阻测量方法绝缘电阻的测量仪表的电压应按表9选择对工作时需与机壳直接相接或通过保护电容器连接的电机绕组在测量时必须将这些绕组与机壳或保护电容器断开对绕线转子电机应分别测量定子绕组和转子绕组的绝缘电阻对具有多套绕组的电机应分别测量各套绕组无对地绝缘的绕组除外的绝缘电阻绝缘电阻测量后绕组应对地充分放电耐电压试验电机绝缘应具有足够的耐电压强度应能承受条和条规定的耐电压试验无击穿和闪络现象该试验进行时必须有安全保护措施防止人员触及试验电路和被试电机工频耐电压试验电机的工频耐电压试验按GB 755的条进行各类电机的试验电压值按GB 755表14的规定电机绕组进行工频耐电压试验前应先按要求测定绝缘电阻试验应在装配好的电机上进行试验时电机所处状态和接线要求按GB 755中条规定若三相绕组中性点不易分开时应对三相绕组中的所有出线端同时施加试验电压对具有不是为防触电或本身在耐电压试验时易损坏的固态元件的电机应在与其电气连接之前进行耐电压试验试验时与电机线端相连的浪涌电容器避雷器电流互感器等应先与线端断开且接机壳地电容式电动机的电容器应以电机工作运行或起动时的正常方式保留与绕组相接对无刷励磁机和同步电机磁场绕组进行耐电压试验时电路中的电子元件二极管晶闸管应先自身短接且不接地试验时电机中的空间加热器和测温装置均应与机壳地相接对额定电压1000V及以下的电机每1kV试验电压试验变压器的容量应不小于1kVA对额定电压1000V以上的电机每5kV试验电压试验变压器的容量应不小于1kVA。

火灾自动报警系统现场检验内容与标准

火灾自动报警系统现场检验内容与标准
6
消防电气控制装置查验
观察检验
消防电气控制装置查验内容:
1.查验消防电气控制装置的规格、型号、数量应符合设计要求。检查方法:对照图纸观察查验;
2.消防电气控制装置的控制、显示功能。查验方法:依据现行国家标准《消防联动控制》(GB16806)的有关要求进行查验。
7
区域显示器的功能检查
观察与查验
区域显示器(火灾显示盘)的检查内容:
3)对线性可燃气体探测器除符合本节规定外,尚应将发射器发出的光全部遮挡,探测器相应的控制装置应在100s内发出故障信号。
10
消防电话查验
观察与查验
消防电话的查验:
1.消防电话的规格、信号、数量应符合设计要求,检查方法:对照图纸观察查验2.消防电话的检查内容:
1)消防应急广播在消防控制室与所有消防电话、电话插孔之间互相呼叫与通话,总机应能显示每部分机或电话插孔的位置,呼叫铃音和通话语音应清晰;
火灾自动报警系统现场检验内容与标准
序号
查验项目
查验方法
查验内容与要求
1
检验技术资料
观察核对查验
1.竣工验收报告;
2.竣工图;
3.火灾自动报警系统的检验报告、合格证及相关资料。
2
火灾报警控制器的功能检验
观察与检验
1.检查火灾报警控制器的规格、型号、容量、数量应符合设计要求。检验方法:对照图纸观察检验。
4)检查消音和复位功能。
5)检查高限报警或低、高两段的报警功能。
6)报警设定值的显示功能。
7)检查控制器的最大负载功能。检查方法:使任一总线回路上不少于4只的可燃气体火灾探测器同时处于火灾报警状态,检查控制器的负载功能(要求主、备电源分别测试)。
8)检查主、备电源的自动转换功能。

电机控制器检测标准

电机控制器检测标准

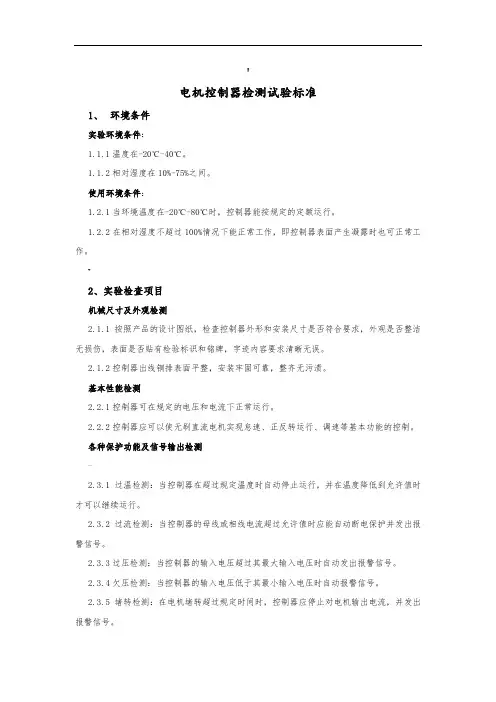

!电机控制器检测试验标准1、环境条件实验环境条件:1.1.1温度在-20℃-40℃。

1.1.2相对湿度在10%-75%之间。

使用环境条件:1.2.1当环境温度在-20℃-80℃时,控制器能按规定的定额运行。

1.2.2在相对湿度不超过100%情况下能正常工作,即控制器表面产生凝露时也可正常工作。

~2、实验检查项目机械尺寸及外观检测2.1.1按照产品的设计图纸,检查控制器外形和安装尺寸是否符合要求,外观是否整洁无损伤,表面是否贴有检验标识和铭牌,字迹内容要求清晰无误。

2.1.2控制器出线铜排表面平整,安装牢固可靠,整齐无污渍。

基本性能检测2.2.1控制器可在规定的电压和电流下正常运行。

2.2.2控制器应可以使无刷直流电机实现怠速、正反转运行、调速等基本功能的控制。

各种保护功能及信号输出检测—2.3.1过温检测:当控制器在超过规定温度时自动停止运行,并在温度降低到允许值时才可以继续运行。

2.3.2过流检测:当控制器的母线或相线电流超过允许值时应能自动断电保护并发出报警信号。

2.3.3过压检测:当控制器的输入电压超过其最大输入电压时自动发出报警信号。

2.3.4欠压检测:当控制器的输入电压低于其最小输入电压时自动报警信号。

2.3.5堵转检测:在电机堵转超过规定时间时,控制器应停止对电机输出电流,并发出报警信号。

霍尔故障检测:当电机的位置传感器输出异常信号时,控制器应停止对电机输出电流,并发出报警信号。

加速器信号异常检测:当控制器检测到加速踏板在上电时的信号异常时禁止对电机输出,并发出报警信号。

刹车断电:当控制器检测到刹车信号输入时停止对电机输出。

]刹车复位:当控制器发生过温、过压、欠压、堵转、霍尔故障、加速器信号异常等故障后,检测到故障消失且有刹车信号输入后即可复位。

速度输出信号:控制器应能根据电机转速的变化而输出对应的脉冲信号。

保护系统检验按照GB/T 的的要求进行。

6. 保护系统的检验保护系统检验主要包括各种过电流保护装置的过流整定;快速熔断器和快速开关的正确动作}各种过电压保护设施(如避雷器、浪涌过电压抑制器、重复过电压阻容吸收器等)的正确工作,装置冷却系统的保护设施(如风速、流量、水压等继电器)的正常动作,作为安全操作的接地装置和开关的正确设置以及各种保护器件的互相协调。

多线控制盘检验作业标准

多线控制盘检验作业标准
审 核
批 准
会签栏
部门
签字
5
故障清除检验
给反馈输入端接上10K电阻,相应直控点反馈24V故障应消除。在启动输出端加上模拟外设(稳压电源调为24V输出并串上10K电阻),相应直控点输出故障应消除,多线盘故障指示灯灭。
受控状态
生效日期
备注
序号
检验内容
检验方法及要求
检验工装
及设备
全检
抽检
检验作业标准




1
外观检验
表面无腐蚀、涂覆层剥落和起泡现象,无明显划伤、裂痕、毛刺等机械损伤。文字、符号和标志应清晰、正确。颜色应符合。紧固部位应无松动,接线端子应紧挨线路板。所有功能开关按键状态良好,导光柱应能紧紧固定。







2
开机前准备
反馈功能检验:短接各反馈输入端,相应直控点反馈指示灯亮起,040控制器菜单“火警联动信息”将显示反馈数量,查看和实际反馈数量是否一致。
设定多线盘处于禁止状态,总线盘应不能启动;当多线盘处于手动允许状态,总线盘应能恢复启动;在总线直控点处于启动状态时,禁止多线盘,多线盘直控点应不能停止;恢复多线盘处于手动允许状态,多线盘直控点应能停止。
设定多线盘的地址:在控制器系统中给多线盘预留的地址号有100(控制器自带)84—99。调节多线盘上的拨码开关,地址号可以为以上范围内的任一个,多线盘的24V和485通讯口分别与控制器联动24V和485接口1连接,并注意区分极性。
工装GZ-004
数显万用表
数字稳压源


编号
WI-PZ-104/1.0
适用的产品
名称
多线控制盘

楼宇自控网络控制器NCU现场检验内容与标准

楼宇自控网络控制器NCU现场检验内容与标准
7
联机功能
与终端计算机联机,检测NCU设定的参数与终端计算机的参数是否相符,其数据精确度是否在规定的范围以内。
检验方式:
1、系统的检测应在系统试运行连续投运时间不少于1个月后进行。
2、网络控制器应全数检测,检测结果符合设计要求视为合格,被检项目的合格率应为100%。
楼宇自控网络控制器
序号
查验项目
查验内容与要求
1
外观检查
1.检查网络控制器NCU的名称、型号、规格、数量以及安装位置等;
2.检查网络控制器NCU的外观质量,有无磕碰、变形、锈蚀等;
3.检查固定支架牢固、线路连接可靠情况;
4.检查控制器和线路标识清晰、正确。
2
监控和通讯能力
人为断开终端计算机,检测NCU对DDC是否具有独立的监视、控制和通讯能力。
3
自我诊断功能
检测NCU是否具有自我诊பைடு நூலகம்功能,后备电池的容量能否应满足设计要求。
4
系统接口功能
检测NCU系统接口功能,连接笔记本电脑、打印机、网线以及调制解调器,检测数据存取是否正常。
5
多用户使用功能
检测NCU多用户使用环境,多位操作员可否同时进行存取。
6
密码与权限
检测NCU密码口令以及权限的级别,以及和终端计算机是否一致。

控制器产品检验标准

控制器产品检验标准

控制器产品检验标准随着科技的不断发展,控制器在工业生产和日常生活中的应用越来越广泛。

为了确保控制器的质量和性能达到标准要求,制定和执行严格的检验标准变得至关重要。

本文将介绍控制器产品的检验标准以及与其相关的内容。

1.外观检验控制器产品的外观检验主要是确保其外观无明显瑕疵,表面光洁度符合要求,并且标识和标志清晰可辨。

外观检验包括以下几个方面:1.1 外观缺陷检查检查控制器产品表面是否有划痕、凹槽、氧化、色差、斑点等明显缺陷。

1.2 外观尺寸检查测量控制器产品的长度、宽度、厚度等尺寸,与标准数值进行比对,确保尺寸符合要求。

1.3 表面光洁度检查使用光洁度仪器对控制器产品表面进行测试,确保表面光洁度符合标准要求。

1.4 标识和标志检查检查控制器产品的标识和标志是否清晰可辨,包括产品型号、生产日期、安全认证标识等。

2.性能检验控制器产品的性能检验是为了验证其技术指标是否符合标准要求。

性能检验主要包括以下几个方面:2.1 运行稳定性检查对控制器产品进行长时间运行测试,观察其在不同工作条件下的运行稳定性和可靠性。

2.2 控制精度检验通过设定控制参数,测试控制器的控制精度,确保其在不同控制条件下达到预期的控制效果。

2.3 响应速度检测测试控制器的响应速度,包括信号输入后的反应时间以及动作执行的时间,确保其能够及时响应并快速执行操作。

2.4 电气性能检查测量控制器产品的电气参数,如输入电压、工作电流、功耗等,确保其符合安全标准和能够正常工作。

3.耐久性检验耐久性检验是为了验证控制器产品在长期使用过程中的可靠性和耐久性。

耐久性检验包括以下几个方面:3.1 温度循环测试将控制器产品置于不同温度环境中进行循环测试,观察其在温度变化下的性能和可靠性。

3.2 湿度测试将控制器产品置于高湿度环境中,测试其在潮湿条件下的工作效果和耐用性。

3.3 振动和冲击测试对控制器产品进行振动和冲击测试,模拟在运输过程中可能遇到的外力,以及产品长期使用中可能遇到的振动情况。

电动车控制器检验报告(一)

电动车控制器检验报告(一)

电动车控制器检验报告(一)引言概述:电动车控制器作为电动车的核心部件之一,其质量与性能直接关系到整个车辆的运行状况和安全性。

为了确保电动车控制器的质量稳定可靠,本文对电动车控制器进行了检验及相关性能测试。

本文将从以下五个大点进行详细阐述。

一、外观检查1. 检查电动车控制器的外观,包括外壳表面的划痕、变形等情况。

2. 检查电动车控制器面板上的按键、指示灯等功能组件是否完好。

3. 检查电动车控制器连接接口的插拔性能,确保接口连接稳定可靠。

二、电路检测1. 使用万用表对电动车控制器内部电路进行检测,检查电路连接是否正常。

2. 测试电动车控制器的输出电压是否符合设计要求。

3. 检测电动车控制器的输入电压范围,确保其适用于不同电压的电动车。

三、功能测试1. 测试电动车控制器的启动功能,确认其能够准确控制电动车的起步和停止。

2. 检验电动车控制器对不同速度的响应能力。

3. 测试电动车控制器的刹车系统,检查其制动性能是否符合规定要求。

4. 检验电动车控制器的防护系统,确保控制器在过载、过热等异常情况下可以及时停止工作。

四、安全性能测试1. 测试电动车控制器的过流保护功能,检测其是否能够及时切断电源,以保护控制器和车辆安全。

2. 检验电动车控制器的过温保护功能,确认其在高温环境下正常工作并能防止过热损坏。

3. 测试电动车控制器的短路保护功能,确保在电路短路情况下能够及时切断电源,以避免事故发生。

五、稳定性测试1. 进行长时间运行测试,检测电动车控制器在持续工作下的散热性能和稳定性。

2. 检验电动车控制器的抗干扰能力,确保其在电磁干扰环境下正常工作。

总结:通过对电动车控制器的外观检查、电路检测、功能测试、安全性能测试和稳定性测试,本次检验对于保证电动车控制器的质量和性能起到了重要的作用。

经过各项测试,电动车控制器在外观、电路连接、功能和安全性表现出良好的性能,并具有稳定的工作能力。

然而,仍需对电动车控制器在实际使用过程中的细节进行进一步监测和评价,以确保其长期运行的安全可靠性。

控制器产品检验标准

控制器产品检验标准

控制器产品检验标准作成部门:品保部生效日期:2017-5-15修改记录版次修订日期批准审核编写1.0目的为使本公司生产的控制器及驱动器产品之半成品制作、成品入库、出货检验作业有所依据,特定此检验规范。

2.0适用范围本规范适用于控制器及驱动器产品生产的制程中检验、QA成品抽检、出货检验过程。

3.0抽样计划(针对抽检工序):依《数字抽样计划使用规范》3.1抽样水准参考标准MIL-STD-105E 单次正常检查水准Ⅱ级3.2允许水准(AQL):2/10003.3到45CM3.4目视角度:与被测物成30度到45度角范围4.0外观表面分级标准:4.1一级表面:在使用过程中能被用户首先看到的部份,即产品正面;4.2二级表面:用户偶尔才看到的表面,此处的瑕疵不会对品质造成危害,即产品侧面以及背面;5.0检验标准及方法:控制器产品检验标准作成部门:品保部生效日期:2017-5-15检验项目标准检验方式AQLCR MAJ MIN半成品检验(未装外壳)元器件PCB板上元器件无破损、断引脚、浮高、错件、少件、二极管无插反;散热片锁紧并与三管极良好接触目视,核对标准样品或派工单√焊点焊点饱满,无漏焊、虚焊、连锡、少焊、多锡等不良,PCB板插件面无多余锡珠,PCB背面加锡位置锡厚1.5-3.0mm目视√导线有连接信号线的控制器,各颜色导线插接位置应正确,无交叉、漏插现象目视√功能测试各功能按键应能有效工作,按键顺畅根据控制器使用说明连接好电源及测试模组√正常工作时LED闪烁正常,无顺序错乱及不亮√调节各功能按键时液晶显示屏亮度不变,无闪屏√负载指示灯与负载要求同步√信号输出有效,调节各按键时,液晶显示屏上对应值会做相应变化,各模式对应效果要求一致,模式变化参考使用说明书√成品检验表面外观一级表面及可正视A面(正面):表面完整平滑,无刮伤、油污、脏污、喷涂均匀无色差,无刮手批锋。

二级表面及可正视B面(侧面):表面裂缝可接受大小为≤0.3MM,表面有感刮伤≤0.1MM(深度),长度为≤2MM。

可编程控制器入厂检验规程

可编程控制器入厂检验规程

可编程控制器入厂检验规程
1、目的
可编程控制器入厂检验规程(以下简称检验规程)规定了本公司使用此类零件的技术要求及检验方法,本同时是供应商对我司品质要求认知的准则。

2、范围
本规范适用于本公司对外采购的控制器入厂检验。

3、职责
本规范由技术部负责制定,并负责实施和维护。

4、检验方法及标准:
4.1 包装:包装良好,随附出厂时间及检验合格证。

检验方法:目测。

检验范围:全检。

4.2标识:标识完整无错误。

检验方法:目测。

检验范围:全检。

4.3外观检查:无变形、无破损、无污迹,引线无氧化现象。

检验方法:目测。

检验范围:全检。

4.4尺寸及封装:符合尺寸要求。

检验方法:游标卡尺。

检验范围:全检。

4.5引出端强度:水平拉力10N,时间5S,无可见损伤.(备注:贴片元件除外)检验方
法:测力计。

检测范围,每批抽检一个。

5、检查每次收货时供应商提供的材质保证书,材料是否与前一次所使用材料吻合。

6、可编程控制器合格证、防爆证等证件齐全。

控制器测试标准

控制器测试标准

控制器测试标准一、范围本标准规定了电动滑板车用控制器(以下简称控制器)的产品分类及型号、技术要求、试验方法、检验规则、标志、包装、运输和贮存。

本标准适用于电动滑板车用控制器。

二、规范性引用文件下列文件中的条款,通过本标准的引用而构成为本标准的条款。

凡是注日期的文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本标准。

GB775 旋转电机定额和性能GB17761 电动自行车通用技术条件GB/T2828.1-2003计术抽样检验程序的第一部分、按接收质量限(AQL)检索的逐步检验抽样计划GB/T4942.2-1993低压电器外壳防护等级GB/T7345-1994控制微电机基本计术要求三、产品型号及分类3.1产品分类:按控制器所控制的电机的不同,分为有刷电机控制器及无刷电机控制器;按所具功能及引线布局分为A、B、C、D、E等系列。

3.2控制器型号控制器型号组成: WZK(X)XXXXX其中:W ........ 代表所控制电机种类:W是无刷电机,无字头的是有刷电机;ZK(X) ........ ZK代表直流电动机控制器,括号中的X为英文字母,此字母可以由生产厂家根据控制器的功能以及所用芯片的不同而定,也可以不加;XXXX ......... 产品参数:为四位阿拉伯数字,前两位是额定工作电压,后两位是最大工作电流,即限流值;X 控制器扩展系列号A、B、C、D、E、F、G、H等;型号示例:ZK3610E:有刷电机控制器,额定电压36V,最大工作电流(限流值)10A。

四、要求4.1控制器正常工作的条件a)温度:-20℃〜45℃b)相对湿度:不大于95%;c)大气压力:86kPa~106kPa;4.2外观及使用可靠性要求4.2.1控制器外观以及安装尺寸要求4.2.1.1控制器表面应较光华、无裂痕、连接紧固、引岀线应完整无损、标签字迹和内容应清晰无误,且不得脱落,有检验标识及代号。

控制器检验标准

控制器检验标准

光伏控制器检验方法浙江德胜新能源科技股份有限公司一、控制器技术要求(GB/T 19064-2003)1. 1 环境条件1.1.1 正常使用条件环境温度:一5一+400C;相对湿度:镇93%,无凝露;海拔高度:簇1 000 m; >1 000 m时应按 GB/T 3859. 2-1993规定降容1. 1.2 贮存运输条件温度:一2。

一+700C;振动:频率 10^55 Ha,振幅 0. 70 mm,扫频循环 5次。

1.2 外观结构要求1.2. 1 机壳表面镀层牢固,漆面匀称,无剥落、锈蚀及裂痕等现象。

1.2.2 机壳面板平整,所有标牌、标记、文字符合要求,功能显示清晰、正确。

1.2. 3 各种开关便于操作,灵活可靠.1.3 控制器调节点的设置1.3. 1 根据蓄电池的特性及地区环境情况在出厂前预调好。

1.3.2 不同荷电状态的蓄电池可以有不同的充电模式1.4 充满断开(HVD)和恢复功能控制器具有输人充满断开和恢复连接的功能。

对于接通/断开式控制器.设计标准值为 12V的蓄电池,其充满断开和恢复连接的电压参考值如下:1.4. 1 起动型铅酸蓄电池:充满断开 HVD; 15.。

一15.2 V,恢复:13.7V,1.4.2 固定型铅酸蓄电池:充满断开 HVD: 14.8-15. 0 V,恢复:13. 5 V1.4. 3 密封型铅酸蓄电池:充满断开 HVD: 14.1-14.5V,恢复:13. 2 V1.5 脉宽调制型控制器脉宽调制型控制器与开关型控制器的主要差别在充电回路没有特定的恢复点。

对于标准值为12 V的蓄电池,其充满电压的参考值如下:1.5. 1 起动型铅酸蓄电池:充满断开 HVD: 15.。

一15. 2 V1.5.2 固定型铅酸蓄电池:充满断开 H VD: 14.8--15.0 Vo1.5. 3 密封型铅酸蓄电池:充满断开 HVD: 14.1--14.5 Vo1.6 温度补偿对于工作环境温度变化大的情况,控制器应当具有温度补偿功能.其温度系数应是IRT节电池一3-7 mV/0C。

燃气灶脉冲点火控制器性能检测标准

燃气灶脉冲点火控制器性能检测标准

德信诚培训网
更多免费资料下载请进:
好好学习社区
燃气灶脉冲点火控制器性能检测标准
1、主要内容及适用范围
本标准规定了燃气灶脉冲点火控制器基本参数、技术要求、项目类别、试验方法、标志、包装、运输和贮存。

本标准适用于本公司家用燃气灶脉冲点火控制器检验标准。

2、术语、符号
QB/T2365-98行业标准《家用燃气用具脉冲点火控制器通用技术要求》 3、技术要求、项目类别、试验方法
见下表:
序号 项

性能要求
等级
检测结果 判定
1.
尺 寸 符合设计和图纸要求
B
2. 基本参
数 a.额定工作电压 1.5 V 、3V B 3. b.工作电压范围 0.7~1.1 V B 4. c.工作电流 100 mA ~130mA A 5.
d.放电周期
≤400ms A 6. e.放电能量 >1.2mJ B 7. f.放电脉冲宽度 ≥12μs A 8.
g.输出高电压
≥12kV
A。

主板控制器进料检验标准

主板控制器进料检验标准


10
0
目视
1-4商标印记类不允许出现印字不良,错位,色差,图文模糊及其它缺陷。


10
0
目视
尺寸
2-1尺寸依BOM及图面


5
0
卷尺
2-2引出线规格符合BOM要求


5
0
卷尺
性能
3-1引出线接插件拉脱力大于20N


2
0
推拉力计
3-2控制器带负载能力应在电机额定输出电枢电流2倍的情况下应能正常工作。(3min)
物料检验标准书--控制器
核准:
审核:
起承者:
编号
版次
生效日期
修改日期
管理单位
检查标准
检查
n
c
检查方法
外观
1-1控制器表面应色泽均匀,无明显飞边,划伤,裂纹,和凹陷,引出线完整无损。


10
0
目视
1-2控制器装配应连接牢固,没有松动现象,引出线应焊接牢固。


10
0
目视
1-3接插件应焊接牢固,不允许有虚焊现象,不得有虚接现象。


2
0
兆欧表
3-8当环境温度达到40±2℃时,相对湿度为90%-95%时,控制器应持续正常工作2H.


2
0
恒温箱
3-9冲击量:离地高度为1米,自由摔落在水泥地面上,任何功性能不得缺失。


2
0
测功机
3-11控制器功耗应不大于电机额定功率5%


2
0
测功机
3-12控制器空载电流小于1.0A
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

光伏控制器
检验方法
浙江德胜新能源科技股份有限公司
一、控制器技术要求(GB/T 19064-2003)
1. 1 环境条件
1.1.1 正常使用条件
环境温度:一5一+400C;
相对湿度:镇93%,无凝露;
海拔高度:簇1 000 m; >1 000 m时应按 GB/T 3859. 2-1993规定降容
1. 1.2 贮存运输条件
温度:一2。

一+700C;
振动:频率 10^55 Ha,振幅 0. 70 mm,扫频循环 5次。

1.2 外观结构要求
1.2. 1 机壳表面镀层牢固,漆面匀称,无剥落、锈蚀及裂痕等现象。

1.2.2 机壳面板平整,所有标牌、标记、文字符合要求,功能显示清晰、正确。

1.2. 3 各种开关便于操作,灵活可靠.
1.3 控制器调节点的设置
1.3. 1 根据蓄电池的特性及地区环境情况在出厂前预调好。

1.3.2 不同荷电状态的蓄电池可以有不同的充电模式
1.4 充满断开(HVD)和恢复功能
控制器具有输人充满断开和恢复连接的功能。

对于接通/断开式控制器.设计标准值为 12V的蓄电池,其充满断开和恢复连接的电压参考值如下:
1.4. 1 起动型铅酸蓄电池:充满断开 HVD; 15.。

一15.2 V,恢复:13.7V,
1.4.2 固定型铅酸蓄电池:充满断开 HVD: 14.8-15. 0 V,恢复:13. 5 V
1.4. 3 密封型铅酸蓄电池:充满断开 HVD: 14.1-14.5V,恢复:13. 2 V
1.5 脉宽调制型控制器
脉宽调制型控制器与开关型控制器的主要差别在充电回路没有特定的恢复点。

对于标准值为12 V的蓄电池,其充满电压的参考值如下:
1.5. 1 起动型铅酸蓄电池:充满断开 HVD: 15.。

一15. 2 V
1.5.2 固定型铅酸蓄电池:充满断开 H VD: 14.8--15.0 Vo
1.5. 3 密封型铅酸蓄电池:充满断开 HVD: 14.1--14.5 Vo
1.6 温度补偿
对于工作环境温度变化大的情况,控制器应当具有温度补偿功能.其温度系数应是IRT节电池一3-7 mV/0C。

1.7 欠压断开(LVD)和恢复功能,当蓄电池电压降到过放点((1.80士。

.05) V/只)控制器应能自动切断负载;当蓄电池电压回升到充电恢复点((2.2-2.25) V/只)时,控制器应能自动或手动恢复对负载的供电。

1. 8 空载损耗(静态电流)
控制器最大自身耗电不得超过其额定充电电流的1
1.9 控制器充、放电回路压降充电或放电通过控制器的电压降不
得超过系统额定电压的5%.
1. 10 耐振动性能
在 10-55 Hz,振幅0. 35 mm、三轴向各振动30 min后,设备应能正常T_作
1. 1 1 保护功能
1. 11. 1 负载短路保护
能够承受任何负载短路的电路保护。

1. 11.2 内部短路保护
能够承受充电控制器内部短路的电路保护。

1. 11. 3 反向放电保护
能防止蓄电池通过太阳能电池组件反向放电的电路保护
1. 11.4 极性反接保护
能够承受负载、太阳能电池组件或蓄电池极性反接的电路保护。

1. 11.5 雷电保护
能够承受在多雷区由于雷击引起的击穿的电路保护。

1. 12 耐冲击电压
当蓄电池从电路中去掉时,控制器在 7h内必须能够承受高于太阳能电池组件标称开路电压〕. 25倍的冲击。

1. 13 耐冲击电流
控制器必须能够承受 1h高于太阳能电池组件标称短路电流 1. 25倍的冲击。

开关型控制器的开关元器件必须能够切换此电流而自身不损坏。

二、控制器检验方法
2. 1 设备外观与文件资料
2. 1. 1 设备外观及到货数量
目测设备的外观及主要零、部件是否有损坏,是否有受潮现象,元器件是否有松动与丢失;清点到货数量是否和订单相符。

2.1.2 商标检查
目测设备的标签内容是否符合技术要求中的规定,是否标明蓄电池和负载的连接点和极性。

2.1.3 文件资料
检查设备的文件资料是否符合技术要求中的规定
2.2 控制器调节点的设置
2.2. 1 根据产品规定的指标范围,检查在其电压范围内工作点是否已经设置好
2.2.2 检查其是否具有不同的充电模式。

2.2.3 检查其是否具有温度补偿功能
2.3 充满断开(HVD)和恢复功能
测试电路如图1。

将直流电源接到蓄电池的输入端子上,模拟蓄电池的电压。

调节直流电源的电压使其达到充满断开HVD点(VI-2),控制器应当断开充电回路;降低电压到恢复充电点,控制器应能重新接通充电回路。

2.4 脉宽调制型控制器
测试电路如图 2。

用直流稳压电源代替太阳能电池方阵通过控制器给蓄电池充电。

当蓄电池电压
接近充满点时,充电电流逐渐变小;当蓄电池电压达到充满值时,充电电流应接近于0。

当蓄电池电压
由充满点向下降时,充电电流应当逐渐增大。

2.5 温度补偿
将温度传感器放人恒温箱,充满断开(HVD)点随温度的变化而有所改变,可以画出一条曲线,其斜率应符合本标准1. 3. 6中的规定。

2.6 欠压断开(LVD)和恢复功能
测试电路如图3。

将直流电源接到蓄电池输人端,模拟蓄电池的电压。

将可变电阻接到负载端,模拟负载。

将放电回路的电流调到额定值,然后将直流电源的电压调至欠压断开 LVD点,控制器应能自动断开负载;将电压回调至恢复点,控制器应能再次接通负载。

如果是带欠压锁定功能的控制器,当直流输人电压达到欠压恢复点之上,控制器复位后应能接通负载。

2.7 空载损耗(静态电流)
测试电路如图 4。

断开 PV输人和负载输出,直流电源接在控制器的蓄电池端,当发光二极管(LED)不工作时,测量控制器的输入电流应符合本标准 1.3.8中的规定。

2.8 控制器充、放电回路压降
2.8.1 调节控制器充电回路电流至额定值,用电压表测量控制器充电回路的电压降应符合本标准1.
3.9中的规定。

2.8.2 调节控制器放电回路电流至额定值,用电压表测量控制器放电回路的电压降应符合本标准1.
3.9中的规定。

2.9 耐振动性能
在频率为 10 H:一55Hz、振幅为。

.35 mm、三轴向各振动30 而n 后,通电检查设备应能正常工作。

2.10 保护功能
2.10.1 负载短路保护
检查控制器的输出回路是否有短路保护电路。

2.10.2 内部短路保护
检查控制器的输人回路是否有短路保护电路
2.10.3 反向放电保护
测试电路如图 5。

将电流表加在太阳能电池组件的正、负端子之间(相当于将太阳能电池组件端短路),调节接在蓄电池端的直流电源
电压,检查有无电流流过。

如果没有电流,说明具有反向放电保护。

2.10.4 极性反接保护
将控制器的输人端正负极反接到直流电源的输出端,检查控制器或直流电源是否损坏。

2.10.5 雷击保护
目测避雷器的类型和额定值是否能确保吸收预期的冲击能量
2.11.耐冲击电压
将直流电源加到控制器的太阳能电池输人端,施加 1. 25倍的标称电压持续 lh后,通电检查控制器应不损坏
2. 12 耐冲击电流
将直流电源接在控制器充电输人端,可变电阻接在蓄电池端,调节电阻使充电回路电流达到标称电流的 1.25倍并持续 lh,通电检查控制器应不损坏。

2. 13 环境试验
2. 1
3. 1 低温贮存试验
试验方法按GB/T 2423. 1-2001中“试验 A”进行。

产品无包装、不通电、不含蓄电池。

试验温度为(-25士3)0C,试验持续时间为 16 h,在标准大气条件下恢复 2h后,控制器应能正常工作2.13.2 低温工作试验试验方法按GB/T 2423. 1-2001中“试验 A”进行。

产品无包装。

试验温度为(-5士3)'C,通电加额定负载保持2卜,在标准大气条件下恢复2卜后,控制器应能正常工作.
2. 1
3.3 高温贮存试验
试验方法按 GB门' 2423. 2-2001中“试验 B',进行。

产品无包装、不通电。

试验温度为(70士2)0C,试验持续时间为 2卜,在标准大气条件下恢复 2h后,控制器应能正常工作。

2.1
3.4 高温工作试验
试验方法按 GB/丁2423.2-2001中“试验 B',进行。

产品无包装。

试验温度为((4。

士2)0C,通电加额定负载保持 2h,在标准大气条件下恢复 2h后,控制器应能正常工作。

2. 1
3.5 恒定湿热试验
试验方法按 GB/T 2423. 9-- 2001中“试验 C,”进行。

产品无包装、不通电。

试验温度为(40+2)0C,相对湿度为(9313) ,试验持续时间为 48 h,试验后取出样品在正常环境下恢复 2h后,控制器
应能正常工作。
