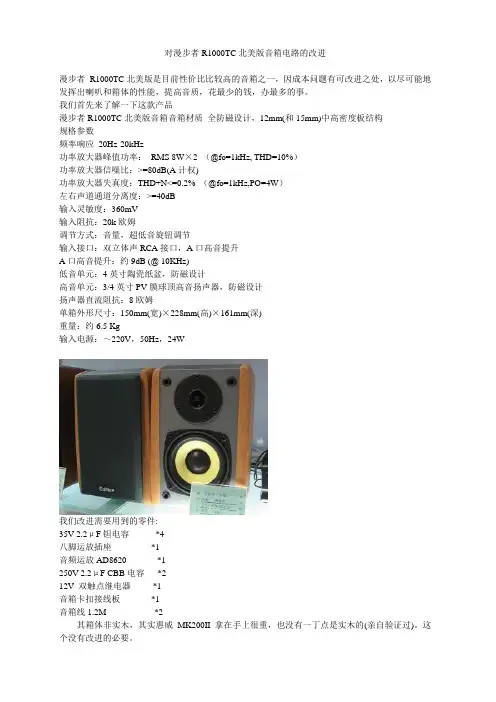

对漫步者R1000TC北美版音箱电路的改进(转)

对漫步者R1000TC北美版音箱电路的改进

漫步者R1000TC北美版是目前性价比比较高的音箱之一，因成本问题有可改进之处，以尽可能地发挥出喇叭和箱体的性能，提高音质，花最少的钱，办最多的事。

我们首先来了解一下这款产品

漫步者R1000TC北美版音箱音箱材质全防磁设计，12mm(和15mm)中高密度板结构

规格参数

频率响应20Hz-20kHz

功率放大器峰值功率：RMS 8W×2 （@fo=1kHz, THD=10%）

功率放大器信噪比：>=80dB(A计权)

功率放大器失真度：THD+N<=0.2% （@fo=1kHz,PO=4W）

左右声道通道分离度：>=40dB

输入灵敏度：360mV

输入阻抗：20k欧姆

调节方式：音量，超低音旋钮调节

输入接口：双立体声RCA接口，A口高音提升

A口高音提升：约9dB (@ 10KHz)

低音单元：4英寸陶瓷纸盆，防磁设计

高音单元：3/4英寸PV膜球顶高音扬声器，防磁设计

扬声器直流阻抗：8欧姆

单箱外形尺寸：150mm(宽)×228mm(高)×161mm(深)

重量：约6.5 Kg

输入电源：～220V，50Hz，24W

我们改进需要用到的零件:

35V 2.2μF钽电容*4

八脚运放插座*1

音频运放AD8620 *1

250V 2.2μF CBB电容*2

12V 双触点继电器*1

音箱卡扣接线板*1

音箱线1.2M *2

其箱体非实木，其实惠威MK200II 拿在手上很重，也没有一丁点是实木的(亲自验证过)。这个没有改进的必要。

如果说声音不是很好听的话,本质不是功放电路的设计问题.而是为了节约成本把分频器省略了.基本上在90年代,垃圾音箱的分频器就是一个小电容.本来2只扬声器组成的音箱,可是那样就算用1介正规分频器也得需要2个电子元件.例如8欧扬声器2000HZ的1介分频器就需要0.6MH的电感和10UF无级电容组成,它的成本却最少需要15元.如果用一只2.2UF 电容来分频(实际分频点在9000HZ)却仅需0.5元.这就是为什么漫步者1000声音不好听的根本原因.

为充分发挥这个箱子的音质，做以下改进：

1、不做任何改进如何发挥最大音质：改进请注意音源的信号电平问题，也就是音箱输入信号的强弱，过强的信号会导致削波失真，音质急剧下降。请调整电脑上的声音输出大小，如果感觉音质不好请在电脑上适当调小一点点输出音量，进行一下试听对比。还不不同的播放器音质和输出电平是不同的，请换用播放器放同一音频文件进行对比。注意音频文件要使用高保真文件。建议全部关闭播放器的音频插件，然后每回只开一个插件和没有使用插件对比试听，以确定是不是要使用插件，其实插件作用并不大，一般的插件只会使音质变得更混。

2、加装分频器(注意,一定要小体积的)：低音分频在3300HZ,高音分频在3500HZ. 具体做法就是,在低音上串接0.36MH电感.高音上串接一个5.7UF普通薄膜电容和一个2欧5瓦电阻.(没必要用发烧元件)~~~效果有多好我说了大家可能不相信.我只能说,有能力的朋友请马上动手吧~~~没能力的朋友可以直接购买分频器(注意,一定要小体积的),请朋友帮忙装上(那里有分频器应该不用我说了吧~~~所有电子元件商店都有).改后的声音绝对已经不是原来的那个音箱了.这里需要特别注意的是,高音扬声器在焊接的时候需要在焊好以后,马上用表量一下是不是把音圈线焊掉了.我就是把高音音圈焊掉了.结果只好把高音扬声器跟高音面板之间撬开.因为它是用胶水粘连的.而且音圈线比头发丝还细.必须小心。另一个人加装方案是：去电子市场购买两只0。3MH左右的分频电感，串接到中低音喇叭回路中，构成一阶分频，使声音的过渡更加平滑，高频通道的分频电容，建议用优质的2。2UF（MKP）电容代换。（为何不推荐两阶分频原因：R1000TC喇叭单元的频响有限，另外功放的储备功率较小，两阶分频对信号的衰减过大，用在R1000TC里不大合适）。建议衣高音喇叭串接电容更换为CCB电容，在改造时找不到合适的也可以用220V交流电扇或者油烟机的电机同容量启动电容代替。

3、在箱内铺一层1cm左右吸音棉，一定要铺成不规则形状（改善低音瞬态响应），还有就是里面吸音棉不能太多长14CM 宽10CM的就可以。

4、拆掉原机提升高频分量的小电容（因为此时的高频很真实，细腻，不需再提升）通过以上改造主观感觉：高频信息量提升很多，同样的音乐听到了很多以前没有的细节，空间感的表现不错，低音结实富有弹性，不散，不闷，中音甜润耐听。

5、换电容换运算放大器：有条件就做，没就算了。用红威马2.2uf溥膜电容换掉原分频电容（这一步是最关键的，能大幅改善高音的表现）当然不计改装成本的朋友也可以加装一阶或二阶的分频器效果相对而言会更好一些（但调试会更麻烦也更专业）。用ELNA音频专用电容3300uf或4700uf换掉原电源滤波电容（容量没必要再大），并在其引脚处并接一0.1到0.22uf的威马电容（能使高频背景更宁静）。用op275或其它高质运放换掉原4558，或者用JRC5532代换RC4558足矣。（实际试听JRC5532声音相对比较通透，性价比不错）。用1uf或2.2uf薄膜电容换掉原耦合电容。原运放、功放电路为4558C+TDA7269。

6、进一步改善大音量下低频的音质：更换电源，提高功率储备，改善低音瞬间响应能力。这个比更换或加装大电容更有效，当然同时增加电源滤波电容的容量会更好。增加音箱的重量减少震动，可以压以大理石板或其它方便的重物压在音箱上。小音箱，不建议使用脚钉。

7、如果对音质要求较高，觉得大音量下低音有点浑，可以用棉花堵塞音箱后面的一个洞不让它漏气，这个洞是倒相管。由倒相式人为改为封闭式音箱，改动后低音听感分量会减弱，但音质会提高，中频部分的人声相对会显得更加突出。

A输入与B输入有什么不同？A输入对信号的高频分量有提升作用，B直接输入。

漫步者R1000TC北美版电路原理图：

前置音调电路。（左右声道的放大电路完全一致，我们以右声道放大电路为例说明）如图所示：

R1000TC的A通道具有高频提升效果，信号流程：从LINE A（A通道接口）右声道/R 输入音乐信号，经过20K电阻R3，（支路中串接的R4/C3为高频提升电路），送至耦合电容C4，由C4至IC1 的引脚6（运放型号为RC4558D）。

音调电路原理是------

IC1B为反馈式的音调电路。R8/C6决定低音的转折频率，低音电位器SW1B主要决定低频反馈量。当BASS电位器关死（即逆时针关到最小位置）时，相当于SW1B两触点导通，把反馈电容C6短路。此时低频增益最小。实际听音时低频的量感也最小。

反之，我们把BASS电位器调到最大的位置时，相当于给C6并接一只50K左右的电位器，并接的SW1B/C6与R8组成低频反馈电路。此时，低频增益最大。

另外，在IC1B6，7引脚之间接的27PF电容C8为高频反馈电容，此电容可以防止前级发生自激现象。

最后由RC4558的7脚输出信号到音量电位器。调整音量后由D点（电位器滑动端）
