通信基站电源讲义
通信电源技术基础知识课件
线性稳压电源、相控稳压电源、开关稳压电 源。
通信电源技术基础知识课件
14
线性稳压电源
通信电源技术基础知识课件
15
线性稳压电源特点
▪ 线路简单 ▪ 干扰小 ▪ 对输入电压和负载变化的响应非常快 ▪ 稳压性能好 ▪ 功率转换效率太低。
通信电源技术基础知识课件
➢ 通信逆变器的输入-48V，一般输出50HZ、单相 220V/三相380V交流电，也输出25HZ、75V的 铃流。它在通信中使用广泛。
➢ 目前逆变器普遍采用脉宽调制技术（PWM技术） 及波形叠加技术。
通信电源技术基础知识课件
36
通信电源设备概述
▪ 柴油发电机组
➢ 柴油发电机组是通信电源设备中的重要组成部 分，当市电停电时间较长时，起动发电机。对 它的主要要求是：随时起动、运行可靠、指标 达标、保证供电、电气性能满足通信设备的要 求。
通信电源技术基础知识课件
33
通信电源设备概述
▪ 交流不间断电源（UPS）
➢ UPS是英文Uninterruptible Power System 的缩 写，即不间断电源，但人们一般习惯称之为 UPS电源。UPS电源不仅仅是一个备用电源， 而且是电源净化设备。随着计算机、各种办公 设备、精密电子仪器的普及，UPS电源得到了 广泛的应用。
132mm× 482mm× 466mm（ 高 × 宽 × 深 ）
25kg ’ － 10℃ — — 45℃ ’-30℃ ～ + 85℃ 10% ～ 90% RH 380VAC± 25% 45～ 65H z 10A 40V～ 60V任 意 可 调 ≥ 92% （ 半 载 以 上 ) ≥ 0.93（ 额 定 输 入 /输 出 ） ≤ 18A 10% ～ 110% 额 定 电 流 ， 任 意 可 调 ≤ ±0 .5 % 5～ 8s

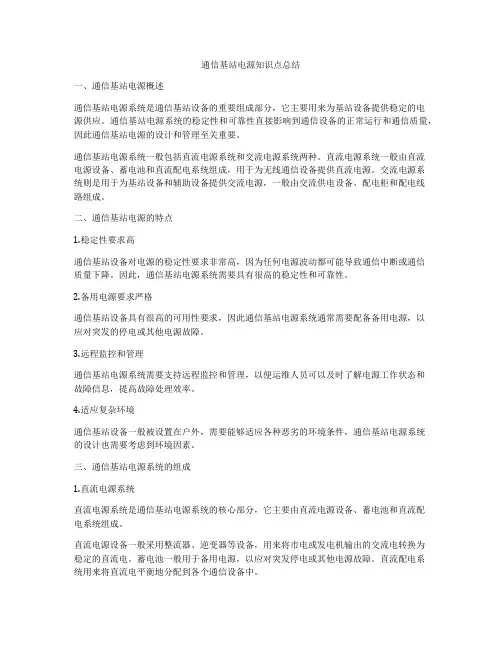

通信基站电源知识点总结
通信基站电源知识点总结一、通信基站电源概述通信基站电源系统是通信基站设备的重要组成部分，它主要用来为基站设备提供稳定的电源供应。
通信基站电源系统的稳定性和可靠性直接影响到通信设备的正常运行和通信质量，因此通信基站电源的设计和管理至关重要。
通信基站电源系统一般包括直流电源系统和交流电源系统两种。
直流电源系统一般由直流电源设备、蓄电池和直流配电系统组成，用于为无线通信设备提供直流电源。
交流电源系统则是用于为基站设备和辅助设备提供交流电源，一般由交流供电设备、配电柜和配电线路组成。
二、通信基站电源的特点1.稳定性要求高通信基站设备对电源的稳定性要求非常高，因为任何电源波动都可能导致通信中断或通信质量下降。
因此，通信基站电源系统需要具有很高的稳定性和可靠性。
2.备用电源要求严格通信基站设备具有很高的可用性要求，因此通信基站电源系统通常需要配备备用电源，以应对突发的停电或其他电源故障。
3.远程监控和管理通信基站电源系统需要支持远程监控和管理，以便运维人员可以及时了解电源工作状态和故障信息，提高故障处理效率。
4.适应复杂环境通信基站设备一般被设置在户外，需要能够适应各种恶劣的环境条件，通信基站电源系统的设计也需要考虑到环境因素。
三、通信基站电源系统的组成1.直流电源系统直流电源系统是通信基站电源系统的核心部分，它主要由直流电源设备、蓄电池和直流配电系统组成。
直流电源设备一般采用整流器、逆变器等设备，用来将市电或发电机输出的交流电转换为稳定的直流电。
蓄电池一般用于备用电源，以应对突发停电或其他电源故障。
直流配电系统用来将直流电平衡地分配到各个通信设备中。
2.交流电源系统交流电源系统是通信基站电源系统的辅助部分，用来为基站设备和辅助设备提供交流电源。
交流电源系统一般包括交流供电设备、配电柜和配电线路。
交流供电设备用来将市电或发电机输出的交流电转换为稳定的交流电。
配电柜用来对交流电进行配电，保证各个设备能够获取到稳定的电源。
基站配套电源详解
基站配套电源详解1 基站电源组成2 市电3 交流配电箱4 开关电源5 蓄电池6 基站电源接地系统7 基站电源防雷保护8 电源线计算和选择1 基站电源组成1.1基站系统结构图1.2 通信电源组成2 市电2.1 市电分类根据通信局（站）所在地区的供电条件、线路引入方式方式及运行状态，将市电分为四类，其划分条件应符合下列要求：1、一类市电供电为从两个稳定可靠的独立电源各自引入一路供电。
该两路电源不应同时出现检修停电，平均每月停电次数应不大于1次，平均每次故障时间不应大于0.5 h。
两路供电线宜配置备用市电电源自动投入装置。
2、二类市电供电线路允许有计划检修停电，平均每月停电次数应不大于3.5次，平均每次故障时间不应大于6 h。
3、三类市电供电为从一个电源引入一路供电线，供电线路长、用户多、平均每月停电次数应不大于4.5次，平均每次故障时间不应大于8 h。
4、四类市电供电应符合下列条件之一的要求：1）由一个电源引入一路供电线，经常昼夜停电，供电无保证，达不到三类供电要求。
2）有季节性常时间停电或无市电可用。
2.2 市电引入外市电引入方式有如下四种：1) 新建机房设有专用变压器，通过1 路10KV 高压引至基站专用变压器，通过变压器降压后负责基站设备供电。
2) 新建机房无专用变压器，从远端的公用变压器引1 路380V（或220V）至基站，负责基站设备的供电。
3) 租用民房设有专用变压器的基站，从租用民房的低压配电系统的输出分路引至基站。
4) 租用民房无专用变压器的基站，从租用民房的总交流配电箱处引至基站。
●基站新建引入外市电的电压等级可根据当地供电条件、用电容量、供电部门要求综合确定。
●基站新建宜引入一路优于三类或三类（平均月市电故障≤4.5次，平均每次故障持续时间≤8h）的市电作为主用交流电源。
外市电引入容量应按远期负荷考虑3 交流配电箱作用：基站引电的入口，为整个基站提供电源。
输出：整个机房的交流设备供电和开关电源的直流输入3.1 交流配电箱技术要求1. 基站应配置市电/油机切换开关、移动油机应急接口。
基站配套电源详解
1 基站电源组成2 市电3 交流配电箱4 开关电源5 蓄电池6 基站电源接地系统7 基站电源防雷保护8 电源线计算和选择1 基站电源组成1.1 基站系统结构图1.2 通信电源组成2 市电2.1 市电分类根据通信局（站）所在地区的供电条件、线路引入方式方式及运行状态，将市电分为四类，其划分条件应符合下列要求：1、一类市电供电为从两个稳定可靠的独立电源各自引入一路供电。
该两路电源不应同时出现检修停电，平均每月停电次数应不大于1次，平均每次故障时间不应大于0.5 h。
两路供电线宜配置备用市电电源自动投入装置。
2、二类市电供电线路允许有计划检修停电，平均每月停电次数应不大于3.5次，平均每次故障时间不应大于6 h。
3、三类市电供电为从一个电源引入一路供电线，供电线路长、用户多、平均每月停电次数应不大于4.5次，平均每次故障时间不应大于8 h。
4、四类市电供电应符合下列条件之一的要求：1）由一个电源引入一路供电线，经常昼夜停电，供电无保证，达不到三类供电要求。
2）有季节性常时间停电或无市电可用。
2.2 市电引入外市电引入方式有如下四种：1) 新建机房设有专用变压器，通过1 路10KV 高压引至基站专用变压器，通过变压器降压后负责基站设备供电。
2) 新建机房无专用变压器，从远端的公用变压器引1 路380V（或220V）至基站，负责基站设备的供电。
3) 租用民房设有专用变压器的基站，从租用民房的低压配电系统的输出分路引至基站。
4) 租用民房无专用变压器的基站，从租用民房的总交流配电箱处引至基站。
●基站新建引入外市电的电压等级可根据当地供电条件、用电容量、供电部门要求综合确定。
●基站新建宜引入一路优于三类或三类（平均月市电故障≤4.5次，平均每次故障持续时间≤8h）的市电作为主用交流电源。
外市电引入容量应按远期负荷考虑3 交流配电箱作用：基站引电的入口，为整个基站提供电源。
输出：整个机房的交流设备供电和开关电源的直流输入3.1 交流配电箱技术要求1. 基站应配置市电/油机切换开关、移动油机应急接口。
通信电源完整版课件全套ppt教学教程电子教案讲义最全(最新
通信电源（第5版） 漆逢吉 主编
18
保证建筑负荷与一般建筑负荷
保证建筑负荷是指保证照明、消防电梯和消防 水泵等负荷。
一般建筑负荷是指一般空调、一般照明以及生 活用电等负荷。
通信电源（第5版） 漆逢吉 主编
19
备用发电机组的容量要求
在一类或二类市电供电方式下，备用发电机组的 容量应能同时满足通信负荷功率、蓄电池组的充 电功率、机房空调功率以及其他保证建筑负荷功 率；

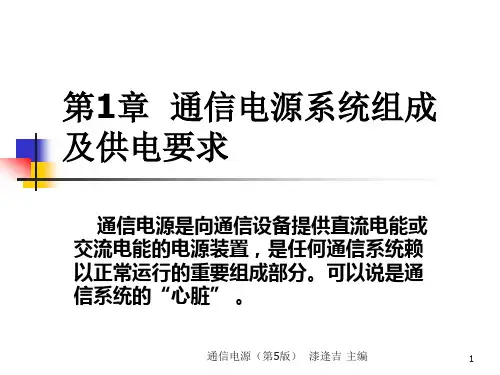

第1章 通信电源系统组成 及供电要求
通信电源是向通信设备提供直流电能或 交流电能的电源装置，是任何通信系统赖 以正常运行的重要组成部分。可以说是通 信系统的“心脏” 。
通信电源（第5版） 漆逢吉 主编
1
1.1 通信电源的基本分类
通信电源分为基础电源和机架电源。
通信局（站）的供电系统，除具有交流供电系统外，还具 有独特的直流供电系统。
一般采用油浸式变压器，如在主楼内安装，应 选用干式变压器。
通信电源（第5版） 漆逢吉 主编
15
低压配电设备
低压配电设备进行低压供电的分配、通断控制、 监测、告警和保护。
在整个低压配电设备中，包括市电油机转换屏， 用于由市电供电或备用发电机组供电的自动或手 动切换；
还包括电容补偿柜，其作用是自动补偿功率因数， 使通信局（站）的功率因数保持在0.90以上。
它能保护本局的设备和配电线路，同时能防止本 局的故障波及到外线设备，还具有操作控制及监 测电压、电流等性能。
高压开关柜内装设高压开关电器、高压熔断器、 高压仪用互感器、避雷器、继电保护装置以及电 磁和手动操作机构。
通信电源（第5版） 漆逢吉 主编
14
降压电力变压器（配电变压器 ）
降压电力变压器把三相10KV高压变成 220/380V低压（相电压220V、线电压 380V），用三相五线制（TN-S系统）配线方 式输送给低压配电设备，为整个通信局（站） 提供低压交流电。
铁路通信电源系统讲义全
阀控式密封铅酸蓄电池以电解液的状态不同分为
贫液式电池和胶体电池.
40
二、阀控式密封铅酸蓄电池的结构 • 主要由正负极板、电解液和容器三部分组成
41
三、阀控式密封铅酸蓄电池的常用规格 1、2V单体蓄电池 容量：200Ah-3000Ah 在直流供电系统中,由24只单体电池串联成一组48V电池组 2、12V单体蓄电池 容量：200Ah及以下 在直流供电系统中,由4只电池串联成一组48V电池组
47
五、蓄电池的放电终止电压
0.1C10A~0.3C10A
48
六、蓄电池的浮充电压
U T℃=U25℃-<T-25>×0.003
C25 = Ct / 1+K <t －25> 式中：t 放电时的环境温度
K 温度系数,10小时率容量实验时K=0.006/℃ 3 小时率容量实验时K=0.008/℃
1 小时率容量实验时K=0.01/℃ 温度升高会损坏电池,降低电池的使用寿命. 长期运行,温度每升高10℃,使用寿命约降低一半.
46
四、蓄电池的寿命
由避雷针〔网、带、接地引下线、等电位连接、各级浪涌保护器 〔SPD>以及〔房屋、设备、线缆的屏蔽等组成. 〔五监控系统
由监控站设备〔各种采集设备、网络传输设备、监控中心设备〔服 务器、监控终端、网络传输设备、传输通道组成
5
第二节 通信设备供电标准及供电方式
一、铁路通信设备负荷等级划分及外部供电 要求
AC
UPS输出
AC
配电屏/箱
直流配电屏
DC
交流 负载
直流 负载
电池组
DC/DC 变换
DC
器
直流 负载
逆变器
AC
通信基站电源讲义
安全阀自动开启，排出气体。电池内气压低 于一定数值时，安全阀自动关闭，顶盖上还 备有内装陶瓷过滤器的气塞，它可以防止酸 雾从蓄电池中溢出。正负极接线端子用铅合 金制成，采用全密封结构，并且用沥青封口。 （2）阀控铅蓄电池的密封原理。铅酸蓄电池 在充电后期正极会析出氧气，负极析出氢气， 直接造成了电池的水损耗，这是电池不
基站直流供电系统
如何区分+24v、-48v及判断机柜接线是否正
确 开关电源柜的调测步骤 Lvds的含义及意义
交流供电系统
交流基础电源应满足以下条件： (1)低压交流电的标称电压为220/380伏，三 相五线，频率50赫兹； (2)通信设备用交流电供电时，在通信设备 的电源输入端子处测量的电压允许变动范围 为：额定电压值的+5%～-10%； (3)通信电源设备及重要建筑用电设备用交 流电供电时，在设备的电源输入端子处测量 的电压允许变动范围为：额定电压值的+10%
电池组
基站电源
基站电源计量箱的正确接法
基站电源所需电源线、地电线型号及用途 基站保护地的作用
基站电源线的布放要求Biblioteka 直流配电系统供电质量的要求
一是要求电压波动,杂音电压及瞬变电压应小
于允许范围; 二是不允许电源瞬间中断,因为通信信息存储 在存储器中,所有的存储单元都有双套装置,如 电源瞬间中断,两套平行工作的存储器同时丢 失信息; 三是要求供电设备自动工作性能好,做到少人 维护或无人维护.
通信电源系统中阀控铅酸蓄电池组的构成及浮 充电压设置 在通信电源系统中，阀控铅蓄电池组通常 都由24只单体电池串联组成。开关整流器的 浮充电压应当设置在54V（2.25V×24）或 54.5V（2.27V×24）。除了设置合适的浮充 电压外，还必须随着环境温度的变化适时调 整浮充电压。温度每升高1℃，单体电池的浮 充电压应当下降3ｍV。
基站配套电源详解
基站配套电源详解1 基站电源组成2 市电3 交流配电箱4 开关电源5 蓄电池6 基站电源接地系统7 基站电源防雷保护8 电源线计算和选择1 基站电源组成1.1基站系统结构图1.2 通信电源组成2 市电2.1 市电分类根据通信局（站）所在地区的供电条件、线路引入方式方式及运行状态，将市电分为四类，其划分条件应符合下列要求：1、一类市电供电为从两个稳定可靠的独立电源各自引入一路供电。
该两路电源不应同时出现检修停电，平均每月停电次数应不大于1次，平均每次故障时间不应大于0.5 h。
两路供电线宜配置备用市电电源自动投入装置。
2、二类市电供电线路允许有计划检修停电，平均每月停电次数应不大于3.5次，平均每次故障时间不应大于6 h。
3、三类市电供电为从一个电源引入一路供电线，供电线路长、用户多、平均每月停电次数应不大于4.5次，平均每次故障时间不应大于8 h。
4、四类市电供电应符合下列条件之一的要求：1）由一个电源引入一路供电线，经常昼夜停电，供电无保证，达不到三类供电要求。
2）有季节性常时间停电或无市电可用。
2.2 市电引入外市电引入方式有如下四种：1) 新建机房设有专用变压器，通过1 路10KV 高压引至基站专用变压器，通过变压器降压后负责基站设备供电。
2) 新建机房无专用变压器，从远端的公用变压器引1 路380V（或220V）至基站，负责基站设备的供电。
3) 租用民房设有专用变压器的基站，从租用民房的低压配电系统的输出分路引至基站。
4) 租用民房无专用变压器的基站，从租用民房的总交流配电箱处引至基站。
●基站新建引入外市电的电压等级可根据当地供电条件、用电容量、供电部门要求综合确定。
●基站新建宜引入一路优于三类或三类（平均月市电故障≤4.5次，平均每次故障持续时间≤8h）的市电作为主用交流电源。
外市电引入容量应按远期负荷考虑3 交流配电箱作用：基站引电的入口，为整个基站提供电源。
输出：整个机房的交流设备供电和开关电源的直流输入3.1 交流配电箱技术要求1. 基站应配置市电/油机切换开关、移动油机应急接口。
基站电源系统及原理ppt课件
14
三、通信基站直流供电系统
•高 •频 •开 •关 •电 •源
15
三、通信基站直流供电系统
蓄电池是直流供电系统的重要组成部分。在市电正常时，蓄电池与 整流器并联运行，用来改善整流器的供电质量，起平滑滤波作用；当市 电异常时，向负载提供直流电，是直流系统不间断供电的基础条件。
通信基站一般采用固定阀控密封铅酸蓄电池（GFM-XXX），这种电 池在使用中无酸雾排出，不会污染环境和腐蚀设备，可以和通信设备安 装在同一机房；维护简单；电池中无流动电解液，体积小，可立放或卧 放工作，节省占用空间。
基站交流供电系统由一路380V交流市电引入、防雷箱、 交流配电箱和开关电源架中的交流配电单元组成。
基站内所有交流用电设备：开关电源、空调、照明、插 座、铁塔的航空警示灯等供电电源，均从交流配电箱的输 出分路引接。
9
一、通信基站电源系统的组成
防雷箱接线示意图（凯文接法）
• 1、“S”至“P” 导线长度应大 于5米，否则需 加退耦电感。
高频开关电源的直流配电单元要求具有二次下载功能，以优先保证 蓄电池组对传输设备的供电时间及达到对电池的保护。在市电故障中 断供电时，高频开关电源停止工作，由蓄电池组放电，对基站内所有 通信设备供电。当电池放电电压达到设定的一次下载电压时，自动断 开对基站设备供电的直流分路，仅保证对传输设备和监控设备的继续 供电；当电池放电电压达到设定的终止电压时，自动断开电池供电的 直流分路，避免电池组深度放电发生损坏。
通信基站供电系统图
8
二、通信基站交流供电系统
• 基站交流供电系统组成
基站要求引入一路三类以上（含三类）的市电电源。乡 镇及农村基站交流电源引入容量建议为15kW（自建变压 器的基站，变压器容量建议按照20KVA选定），一般市区、 城郊及县城基站交流市电引入容量建议为20kW，特大城 市密集市区基站，交流市电引入容量建议为25 kW～ 30kW。
通信电源基础知识
NILO ADIB A TT IR E C
其中：ILOAD－本期负荷电流； IBATT－电池充电电流，按0.1C10考虑； IREC－单个整流模块的容量。
41
二、蓄电池概述
42
蓄电池组的定义和分类
➢ 定义：储存电能的一种设备，将充电时得到的 电能转化为化学能储蓄起来，又能及时将化学 能转变为电能。
DC/DC
流
配 AC 380V（b）
电
蓄电池
DC/AC (a)
通 信
设
不间断 AC 220/380V（a） 备
电源设备
屏 AC 220/380V（b） 通信用 空调
220/380V（b）保证建 筑负荷
AC 220/380V（c）一般建 筑负荷
(a) 不间断 (b) 可短时间中断 (c) 允许中断
供电方式
通信电源基础知识培训
1
培训主要内容
一、通信电源概述 二、通信电源系统的组成 三、主要电源设备介绍 四、电源技术术语
2
一、通信电源概述
1、通信局（站）供电的特点
➢ 重要性，供电中断造成的损失大。
➢ 复杂性，高稳定电源的实现环节多。
➢ 供电种类多：380V、48V、24V等。
➢ 供电对象多：通信设备采用直流供电。
37
直流配电单元
电池熔丝 一次下电开关 直流接触器 二次下电开关
功能：直流电的合理分配及二次下电控制。
基站电源系统 3交流供电系统
浪
市电 涌
市
抑
电
制
油
器
机
电
油机电
转
换
屏
开关电源
《通信电源基础》课件
首先观察电源设备是否有异常声音、气味或指示灯状态，初步判断故障类型。
故障现象观察
检查电源输入电压、输出电流是否正常，判断是否是电源本身故障。
电源检查
使用万用表等工具检测关键元件如电容、电感、晶体管等是否正常。
元件检测
根据故障现象和检测结果，定位故障点，采取更换元件或修复电路等方式进行修复。
故障定位与修复
蓄电池设备概述
蓄电池设备是一种可充电的电池设备，主要用于为通信设备提供稳定的后备电源供应。
蓄电池设备的组成
蓄电池设备主要由电池组、充电电路和控制电路等部分组成。
蓄电池设备的工作原理
在市电正常工作时，蓄电池设备通过充电电路为电池组充电。在市电异常时，蓄电池设备将启动电池组供电，为通信设备提供稳定的后备电源供应。
02
03
交流供电系统的应用场景
适用于需要大量交流电的通信设备，如交换机、路由器等。
01
交流供电系统的组成
包括变压器、配电设备、发电机组等，用于提供交流电给通信设备。
02
交流供电系统的特点
可靠性高、维护方便、成本较低等。
直流供电系统的组成
包括整流器、蓄电池、配电设备等，用于提供直流电给通信设备。
直流供电系统的特点
总结词：发展趋势
详细描述：随着通信技术的不断发展，通信电源技术也在不断进步。未来，通信电源技术的发展将更加注重节能、环保、高效和智能化。例如，采用高频开关电源、分布式供电、不间断电源等先进技术，提高电源系统的效率和可靠性；同时，引入智能化技术，实现电源系统的远程监控和管理，提高维护和管理效率。
通信电源系统
开关电源设备的性能指标
开关电源设备的性能指标包括输出电压、输出电流、功率因数、效率等，这些指标直接影响着通信设备的正常运行。
通信电源培训课件
二、通信电源的基础知识
3. 构成通信电源系统的主要部件和设备 通信系统是由各种不同的通信设备和电源设备组 成的。不同的通信设备需要的供电电源种类不尽相 同，主要有 ：380Vac/220Vac 交流不间断电源和48Vdc、-24Vdc 、 +24Vdc 直流不间断电源。 这些交流和直流不间断电源都是以380Vac/220Vac 市电电源为输入能源，进行适当的电力变换和调节 得到的。 为了保证市电停电时不间断地为通信设备供电， 还需要有UPS、蓄电池和备用发电机组(应急发电 车）。
四、蓄电池
4、蓄电池的充放电：
蓄电池在放电时电流不宜过大，更要避免短路放电。 放电时，端电压不要低于终止电压，以防蓄电池过 度放电导致蓄电池性能下降和寿命缩短。电池放电 后或事故停电后，维护人员应及时到电池室，检查 充电电流，防止充电电流过大或失控。
四、蓄电池
5、环境温度:
阀控式密封蓄电池的环境温度对其使用寿命影响很 大，根据测算，当环境温度超过25℃时，温度每升 高10℃，其使用寿命将减少一半。为避免出现热失 控，影响其寿命，阀控式蓄电池安放的地方最好有 通风散热装置，其环境温度一般应保持在5-30℃之 间（适宜温度为25℃左右）。
三、通信电源供电系统的组成
1、集中供电方式电源系统的组成方框图
三、通信电源供电系统的组成
2、分散供电方式电源系统的组成方框图
三、通信电源供电系统的组成
3、混合供电方式电源系统的组成方框图
三、通信电源供电系统的组成
4. 不同方式电源系统优缺点：
1）
混合供电方式为新型能源，非常符合我国目前大力提倡的 节能减排的大原则，值得大力推广。但只有在阳光充足或风 力充足的特殊情况下才适用，而且，收到场地等诸多因素的 限制，适用范围较小。 2）集中供电方式优点是电源设备比较集中，维护比较方便。 适用于规模较小的通信局站，部分的故障会影响到全局故障。 3）分散供电方式由于供电设备距离通信设备近，配电损耗相 对小，系统效率高；配电电缆及安装费用也小。而且可靠 性较高，一部分的故障不会影响到全局故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安全阀自动开启，排出气体。电池内气压低 于一定数值时，安全阀自动关闭，顶盖上还 备有内装陶瓷过滤器的气塞，它可以防止酸 雾从蓄电池中溢出。正负极接线端子用铅合 金制成，采用全密封结构，并且用沥青封口。 （2）阀控铅蓄电池的密封原理。铅酸蓄电池 在充电后期正极会析出氧气，负极析出氢气， 直接造成了电池的水损耗，这是电池不
通信电源系统中阀控铅酸蓄电池组的构成及浮 充电压设置 在通信电源系统中，阀控铅蓄电池组通常 都由24只单体电池串联组成。开关整流器的 浮充电压应当设置在54V（2.25V×24）或 54.5V（2.27V×24）。除了设置合适的浮充 电压外，还必须随着环境温度的变化适时调 整浮充电压。温度每升高1℃，单体电池的浮 充电压应当下降3ｍV。
相关数据
1.低压交流电的标称电压为220/380伏,三相五 线,频率50赫兹. 2.我国目前采用的输变电标准电压有35KV 110KV 220KV 330KV 500KV 3.我国目前采用的配电标准电压有6KV 10KV 等. 4.我国规定,配电网低压电力设备的频率为 50HZ±0.5HZ
基站交流电源
谢谢
交流电源割接过程中的注意事项
用万用表如何确认L、N、E的接续是否正确 如何用发电机调测开关电源柜
阀控型铅酸蓄电池
阀控型铅酸蓄电池的组成
阀控型铅酸蓄电池的组成及工作原理
（1）组成。阀控铅蓄电池的基本结构是由 正负极板、隔板、电解液、安全阀、气塞、 外壳等部分组成。正负极板均采用涂浆式极 板，活性材料涂在特制的铅钙合金骨架上。 这种极板具有很强的耐酸性、很好的导电性 和较长的寿命，自放电速率也较小。隔板采 用超细玻璃纤维制成，全部电解液注入极板 和隔板中，电池内没有流动的电解液，即使 外壳破裂，电池也能正常工作。电池顶部装 有安全阀，当电池内部气压达到一定数值时
能密封的直接原因，如何使气体少析出或不 析出呢？阀控电池采取了以下措施： ①采用无锑合金，严格控制Fe(铁)、CI(氯) 等杂质含量，提高了负极析氢电位，使得负 极析氢较困难； ②采用阴极吸收技术，使超细玻璃纤维隔 板处于不饱和吸酸状态，具有一定贫液度， 这为气体扩散创造了有利条件，使正极产生
的氧气扩散至负极与海绵状铅反应。 这样正极分解水产生的氧气又在负极还原 成水。合理设计可以使电池的氧气点合效率 达99%以上，基本上没有水的损耗。此即为 氧循环复合原理。O2与Pｂ的反应又使负极 去极化，极化电位进一步降低，更有利于抑 制氢气在负极的析出。而氧气通过氧循环复 合反应又回到体系中。
通信电源系统
基站供电系统图
市电引入
交流配电箱 开关电源柜 主设备
电池组
基站电源
基站电源计量箱的正确接法
基站电源所需电源线、地电线型号及用途 基站保护地的作用
基站电源线的布放要求
直流配电系统供电质量的要求
一是要求电压波动,杂音电压及瞬变电压应小
于允许范围; 二是不允许电源瞬间中断,因为通信信息存储 在存储器中,所有的存储单元都有双套装置,如 电源瞬间中断,两套平行工作的存储器同时丢 失信息; 三是要求供电设备自动工作性能好,做到少人 维护或无人维护.
直流供电系统由整流器、蓄电池、直流变换 器（DC/DC）和直流配电屏等部分组成。整 流器的交流电源由交流配电屏引入，整流器 的输出端通过直流配电屏与蓄电池和负载连 接。当通信设备需要多种不同数值的电压时， 可以采用直流变换器（DC/DC）或机架电源 将基础电源的电压变换为所需的电压。由于 直流供电系统中设置了蓄电池组。因此可以 保证不间断供电。直流供电系统目前广泛应 用并联浮充供电方式。
补充充电
阀控铅蓄电池长期开路存放时，电池的 容量将因自放电而损失。为了保证电池具有 足够的容量，使用前应根据电池的开路电压， 判断电池的剩余容量，然后采用不同的方法 对蓄电池进行补充充电。在阀控铅蓄电池存 放过程中，为了避免因过放电而损坏，每隔 三个月或半年，也应当进行一次补充充电。
总结
本次讲座主要介绍了基站电源的基础知识， 希望对大家在以后的工作能有所帮助。
～-15%； (4)当市电供电电压不能满足上述规定或通 信设备有更高要求时，应采用调压或稳压设 备满足电压允许变动范围的要求； (5)交流电的频率允许变动范围为额定值的 ±4%，电压波形正弦畸变率应≤5%； (6)通信局(站)应根据要求安装无功功率补 偿装置。
交流供电系统包括变电所供给的高压或低 压市电、油机发电机供给的自备交流电源以 及由整流器、逆变器和蓄电池组成的交流不 停电电源、交流配电屏等部分。
பைடு நூலகம்
阀控铅酸蓄电池浮充电压的设置
蓄电池组长年工作于浮充状态，为了不 影响寿命，必须保证电池内不产生气体，为 此，当环境温度为25℃时,标准型单体阀控铅 蓄电池的浮充电压通常应设置在2.25V,允许 变化范围为2.23~2.27V.低压型单体阀控铅蓄 电池的浮充电压应设置在2.20V,允许变化范 围为2.19~2.21V.电池放完电后,应先用恒定电 流充电,当电池电压达到设定的浮充电压时， 自动转入恒压充电。此后，充电电流逐渐减 小，电池逐渐恢复额定容量。
基站直流供电系统
如何区分+24v、-48v及判断机柜接线是否正
确 开关电源柜的调测步骤 Lvds的含义及意义
交流供电系统
交流基础电源应满足以下条件： (1)低压交流电的标称电压为220/380伏，三 相五线，频率50赫兹； (2)通信设备用交流电供电时，在通信设备 的电源输入端子处测量的电压允许变动范围 为：额定电压值的+5%～-10%； (3)通信电源设备及重要建筑用电设备用交 流电供电时，在设备的电源输入端子处测量 的电压允许变动范围为：额定电压值的+10%
